Попереднє кодування для планування в безпровідних системах зв’язку, яке залежить від сегмента

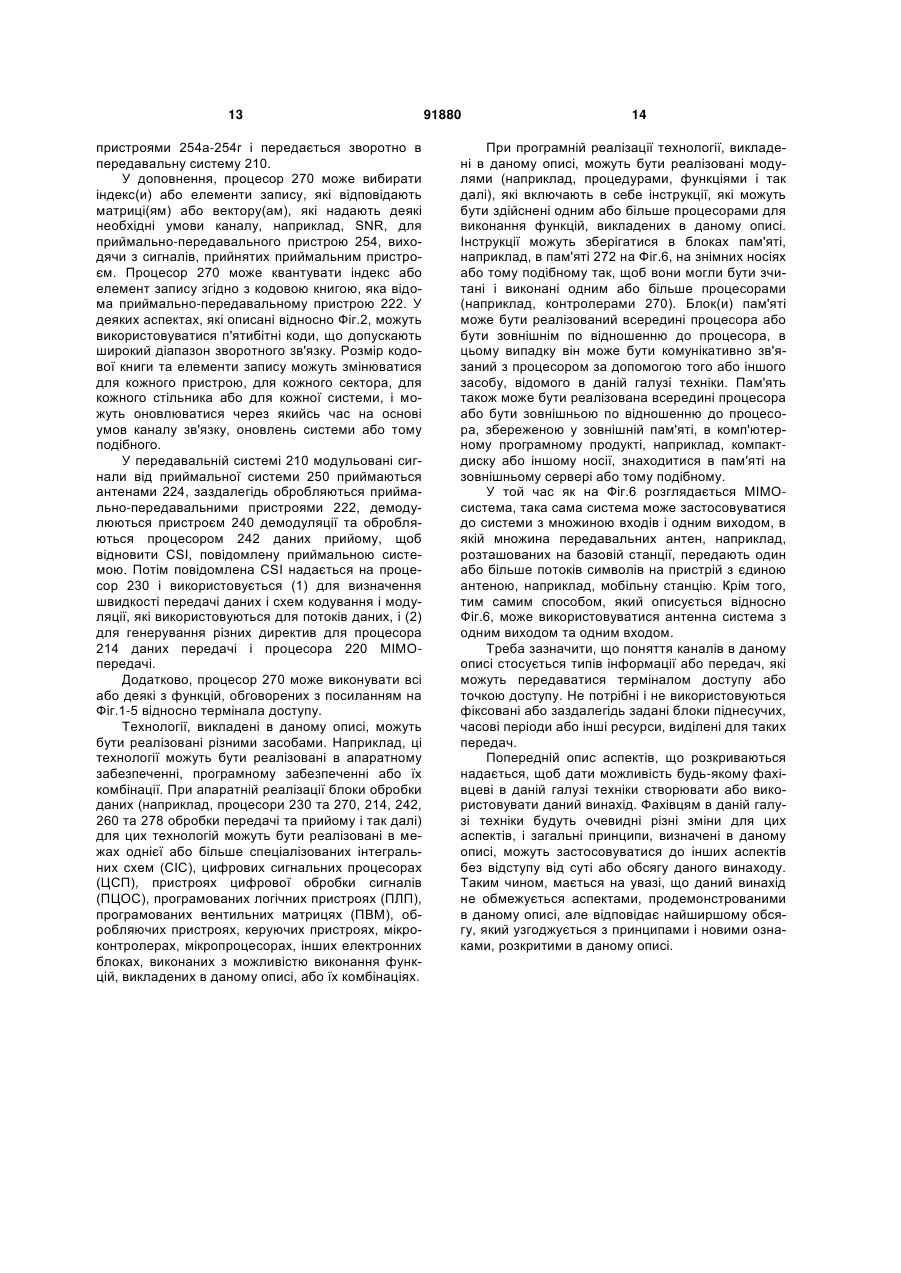

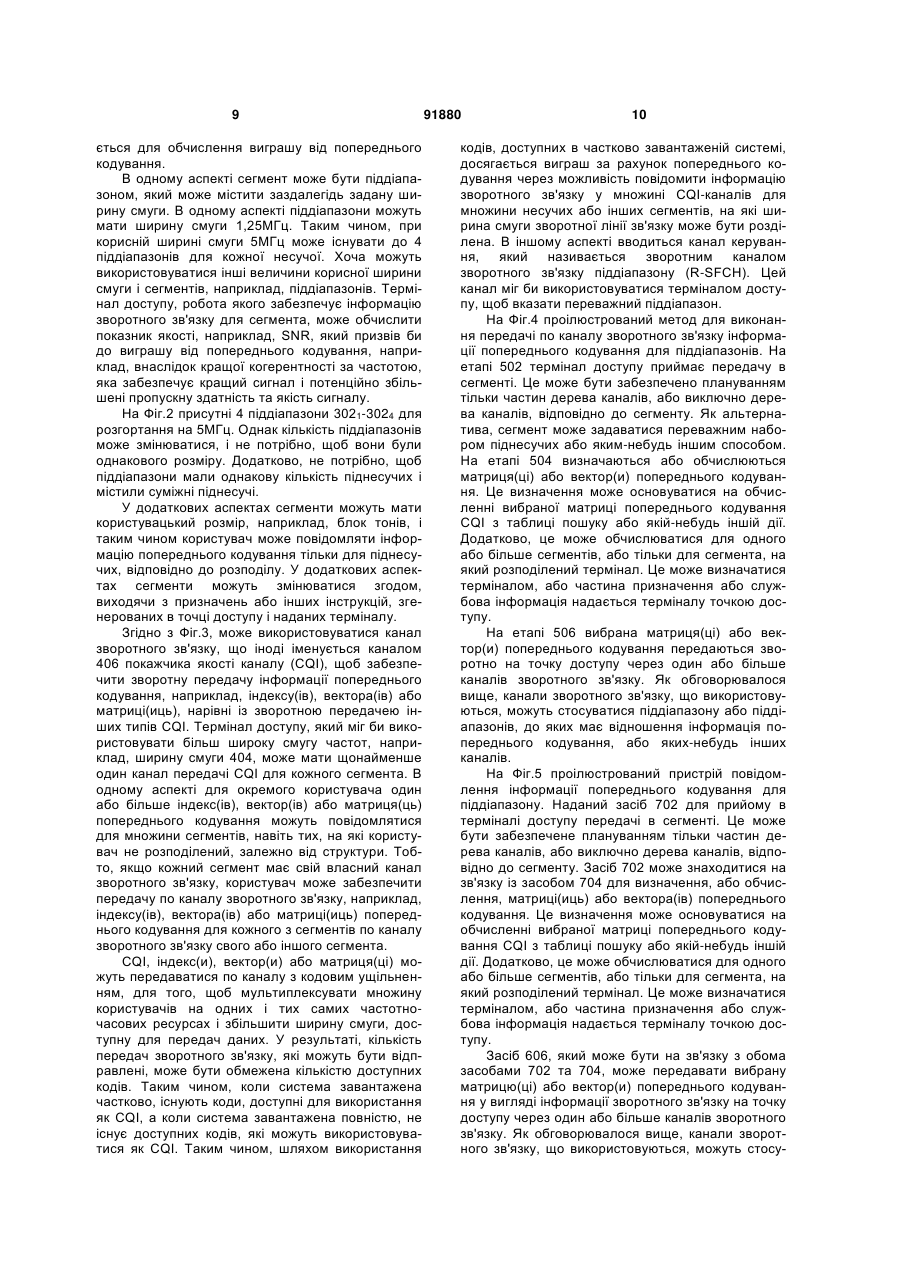

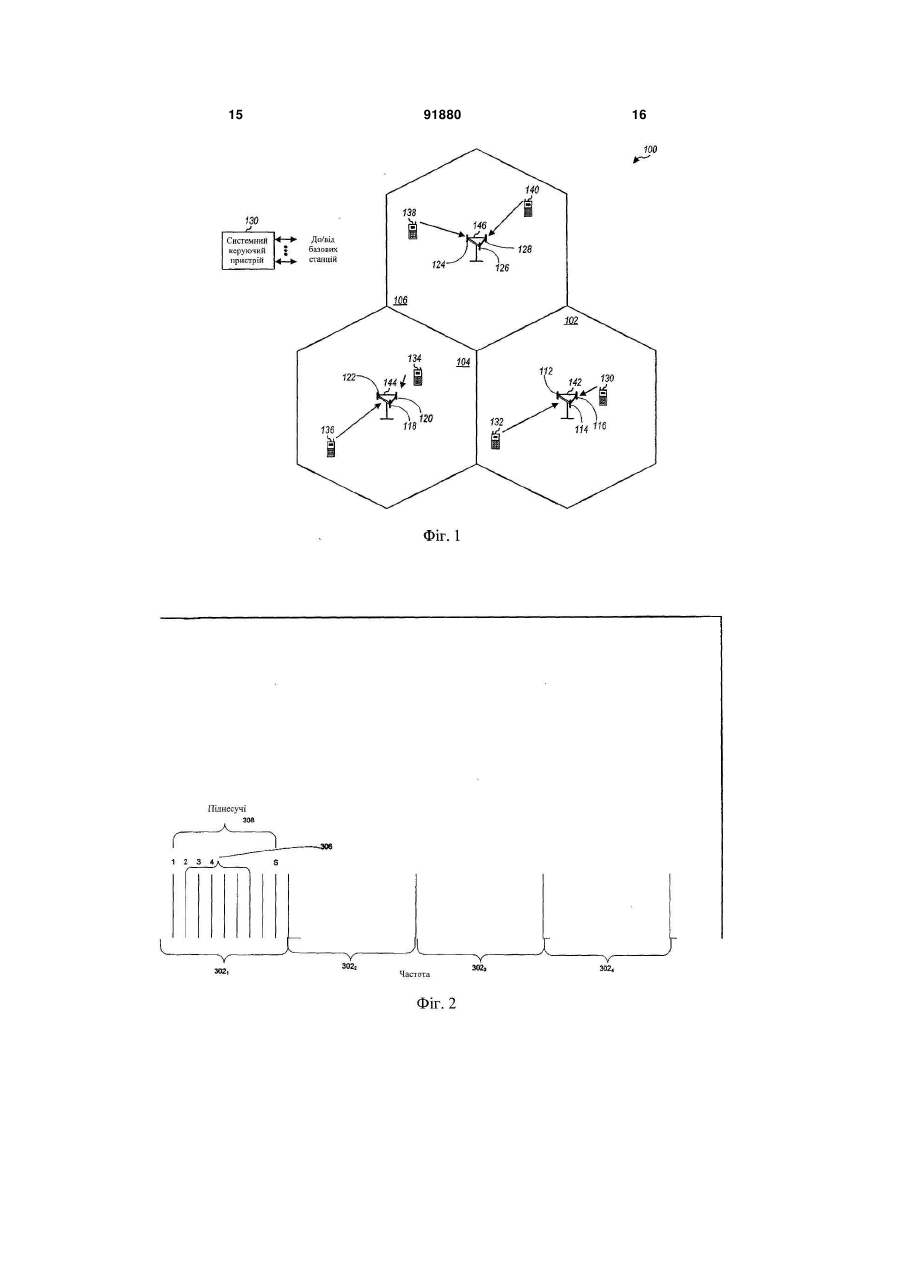

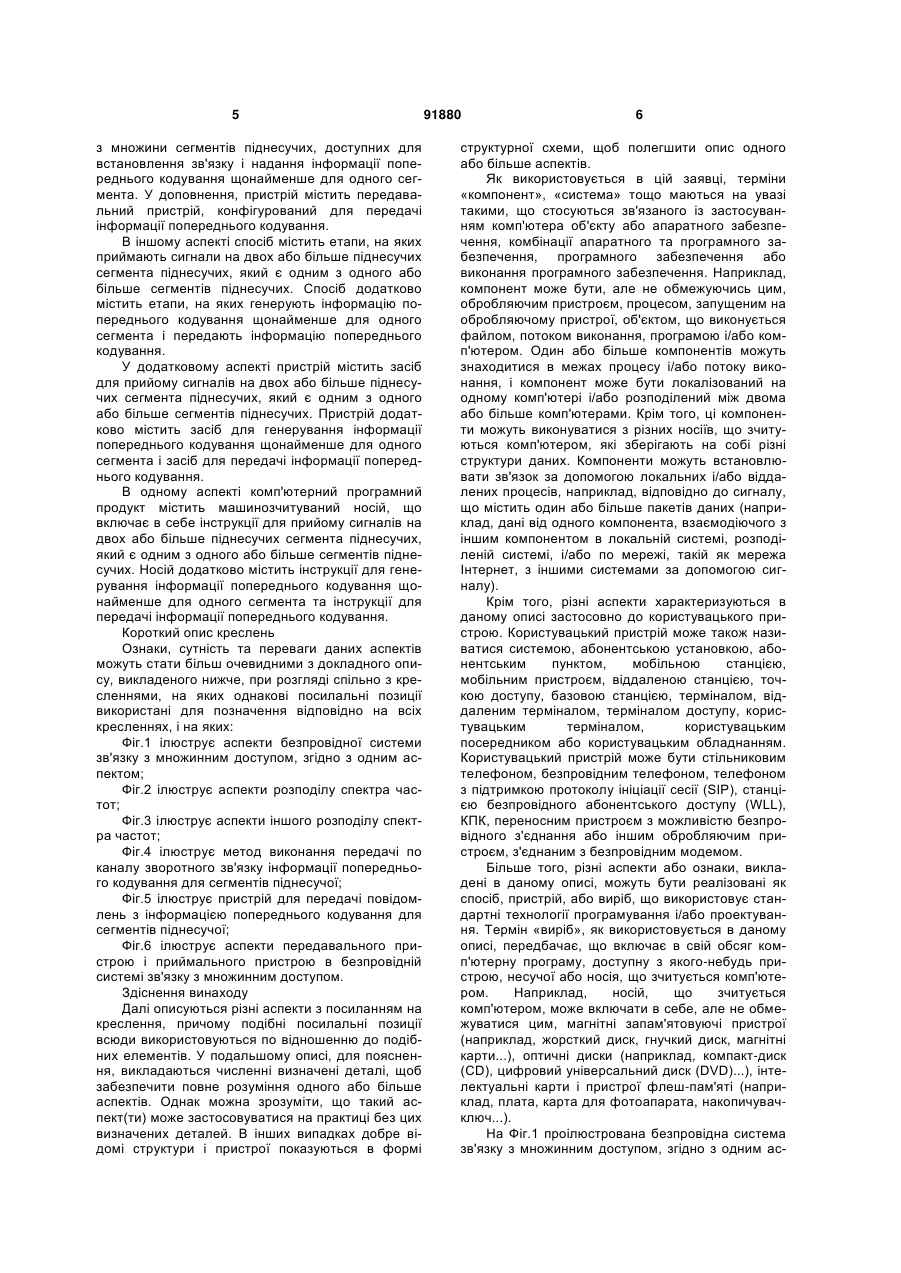

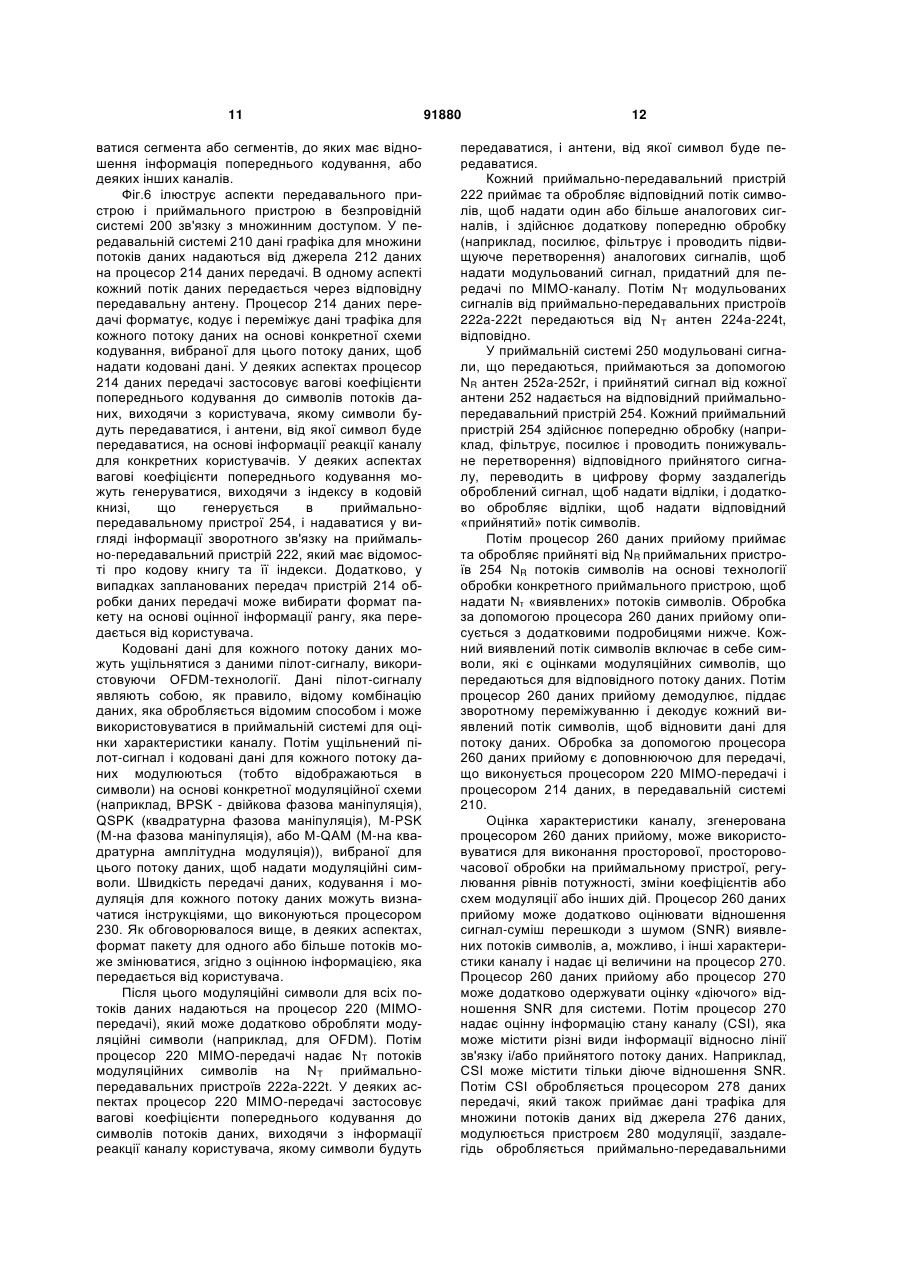

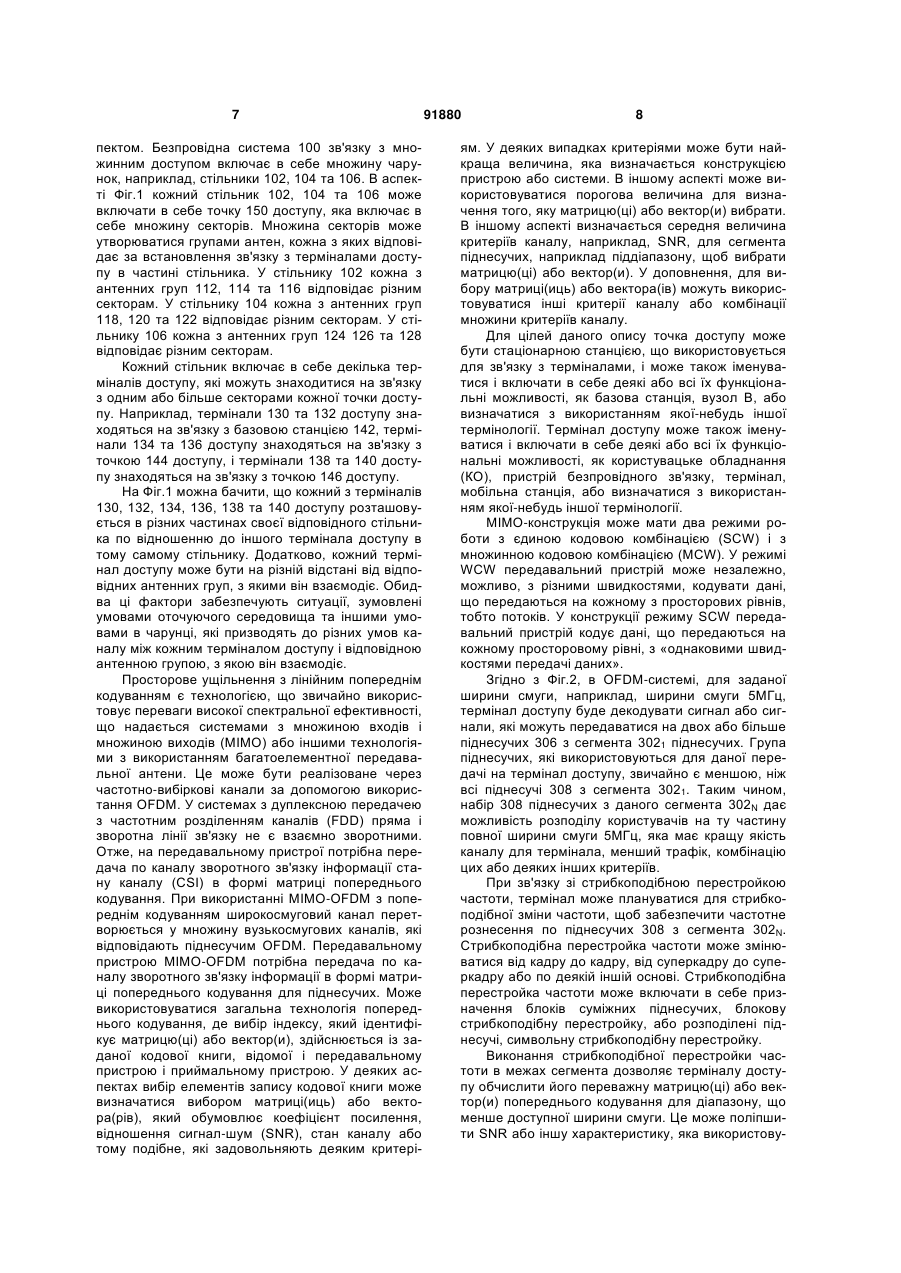

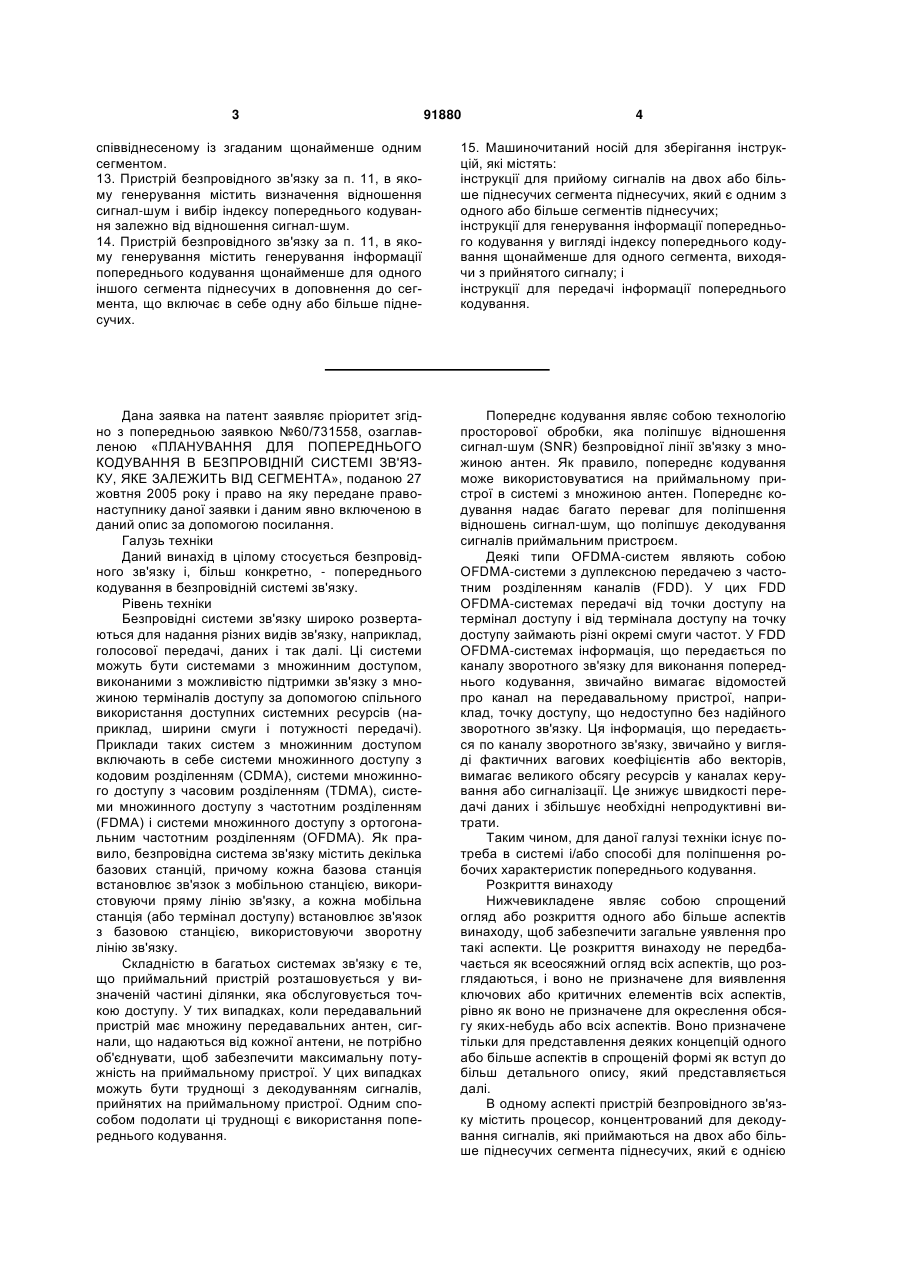

1. Пристрій безпровідного зв'язку, який містить: процесор, конфігурований для декодування сигналів, які приймаються на двох або більше піднесучих сегмента піднесучих, який є одним з множини сегментів піднесучих, доступних для встановлення зв'язку, надання інформації попереднього кодування щонайменше для одного сегмента, і надання інформації попереднього кодування у вигляді індексу попереднього кодування; і передавальний пристрій, конфігурований для передачі інформації попереднього кодування. 2. Пристрій безпровідного зв'язку за п. 1, в якому передавальний пристрій конфігурований для передачі інформації попереднього кодування по каналу зворотного зв'язку, співвіднесеному із згаданим щонайменше одним сегментом. 3. Пристрій безпровідного зв'язку за п. 1, в якому процесор конфігурований для визначення відношення сигнал-шум і для вибору індексу попереднього кодування як функції відношення сигналшум. 4. Пристрій безпровідного зв'язку за п. 1, в якому процесор конфігурований для надання інформації попереднього кодування щонайменше для одного іншого сегмента піднесучих в доповнення до сег 2 (19) 1 3 91880 4 співвіднесеному із згаданим щонайменше одним сегментом. 13. Пристрій безпровідного зв'язку за п. 11, в якому генерування містить визначення відношення сигнал-шум і вибір індексу попереднього кодування залежно від відношення сигнал-шум. 14. Пристрій безпровідного зв'язку за п. 11, в якому генерування містить генерування інформації попереднього кодування щонайменше для одного іншого сегмента піднесучих в доповнення до сегмента, що включає в себе одну або більше піднесучих. 15. Машиночитаний носій для зберігання інструкцій, які містять: інструкції для прийому сигналів на двох або більше піднесучих сегмента піднесучих, який є одним з одного або більше сегментів піднесучих; інструкції для генерування інформації попереднього кодування у вигляді індексу попереднього кодування щонайменше для одного сегмента, виходячи з прийнятого сигналу; і інструкції для передачі інформації попереднього кодування. Дана заявка на патент заявляє пріоритет згідно з попередньою заявкою №60/731558, озаглавленою «ПЛАНУВАННЯ ДЛЯ ПОПЕРЕДНЬОГО КОДУВАННЯ В БЕЗПРОВІДНІЙ СИСТЕМІ ЗВ'ЯЗКУ, ЯКЕ ЗАЛЕЖИТЬ ВІД СЕГМЕНТА», поданою 27 жовтня 2005 року і право на яку передане правонаступнику даної заявки і даним явно включеною в даний опис за допомогою посилання. Галузь техніки Даний винахід в цілому стосується безпровідного зв'язку і, більш конкретно, - попереднього кодування в безпровідній системі зв'язку. Рівень техніки Безпровідні системи зв'язку широко розвертаються для надання різних видів зв'язку, наприклад, голосової передачі, даних і так далі. Ці системи можуть бути системами з множинним доступом, виконаними з можливістю підтримки зв'язку з множиною терміналів доступу за допомогою спільного використання доступних системних ресурсів (наприклад, ширини смуги і потужності передачі). Приклади таких систем з множинним доступом включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA) і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Як правило, безпровідна система зв'язку містить декілька базових станцій, причому кожна базова станція встановлює зв'язок з мобільною станцією, використовуючи пряму лінію зв'язку, а кожна мобільна станція (або термінал доступу) встановлює зв'язок з базовою станцією, використовуючи зворотну лінію зв'язку. Складністю в багатьох системах зв'язку є те, що приймальний пристрій розташовується у визначеній частині ділянки, яка обслуговується точкою доступу. У тих випадках, коли передавальний пристрій має множину передавальних антен, сигнали, що надаються від кожної антени, не потрібно об'єднувати, щоб забезпечити максимальну потужність на приймальному пристрої. У цих випадках можуть бути труднощі з декодуванням сигналів, прийнятих на приймальному пристрої. Одним способом подолати ці труднощі є використання попереднього кодування. Попереднє кодування являє собою технологію просторової обробки, яка поліпшує відношення сигнал-шум (SNR) безпровідної лінії зв'язку з множиною антен. Як правило, попереднє кодування може використовуватися на приймальному пристрої в системі з множиною антен. Попереднє кодування надає багато переваг для поліпшення відношень сигнал-шум, що поліпшує декодування сигналів приймальним пристроєм. Деякі типи OFDMA-систем являють собою OFDMA-системи з дуплексною передачею з частотним розділенням каналів (FDD). У цих FDD OFDMA-системах передачі від точки доступу на термінал доступу і від термінала доступу на точку доступу займають різні окремі смуги частот. У FDD OFDMA-системах інформація, що передається по каналу зворотного зв'язку для виконання попереднього кодування, звичайно вимагає відомостей про канал на передавальному пристрої, наприклад, точку доступу, що недоступно без надійного зворотного зв'язку. Ця інформація, що передається по каналу зворотного зв'язку, звичайно у вигляді фактичних вагових коефіцієнтів або векторів, вимагає великого обсягу ресурсів у каналах керування або сигналізації. Це знижує швидкості передачі даних і збільшує необхідні непродуктивні витрати. Таким чином, для даної галузі техніки існує потреба в системі і/або способі для поліпшення робочих характеристик попереднього кодування. Розкриття винаходу Нижчевикладене являє собою спрощений огляд або розкриття одного або більше аспектів винаходу, щоб забезпечити загальне уявлення про такі аспекти. Це розкриття винаходу не передбачається як всеосяжний огляд всіх аспектів, що розглядаються, і воно не призначене для виявлення ключових або критичних елементів всіх аспектів, рівно як воно не призначене для окреслення обсягу яких-небудь або всіх аспектів. Воно призначене тільки для представлення деяких концепцій одного або більше аспектів в спрощеній формі як вступ до більш детального опису, який представляється далі. В одному аспекті пристрій безпровідного зв'язку містить процесор, концентрований для декодування сигналів, які приймаються на двох або більше піднесучих сегмента піднесучих, який є однією 5 з множини сегментів піднесучих, доступних для встановлення зв'язку і надання інформації попереднього кодування щонайменше для одного сегмента. У доповнення, пристрій містить передавальний пристрій, конфігурований для передачі інформації попереднього кодування. В іншому аспекті спосіб містить етапи, на яких приймають сигнали на двох або більше піднесучих сегмента піднесучих, який є одним з одного або більше сегментів піднесучих. Спосіб додатково містить етапи, на яких генерують інформацію попереднього кодування щонайменше для одного сегмента і передають інформацію попереднього кодування. У додатковому аспекті пристрій містить засіб для прийому сигналів на двох або більше піднесучих сегмента піднесучих, який є одним з одного або більше сегментів піднесучих. Пристрій додатково містить засіб для генерування інформації попереднього кодування щонайменше для одного сегмента і засіб для передачі інформації попереднього кодування. В одному аспекті комп'ютерний програмний продукт містить машинозчитуваний носій, що включає в себе інструкції для прийому сигналів на двох або більше піднесучих сегмента піднесучих, який є одним з одного або більше сегментів піднесучих. Носій додатково містить інструкції для генерування інформації попереднього кодування щонайменше для одного сегмента та інструкції для передачі інформації попереднього кодування. Короткий опис креслень Ознаки, сутність та переваги даних аспектів можуть стати більш очевидними з докладного опису, викладеного нижче, при розгляді спільно з кресленнями, на яких однакові посилальні позиції використані для позначення відповідно на всіх кресленнях, і на яких: Фіг.1 ілюструє аспекти безпровідної системи зв'язку з множинним доступом, згідно з одним аспектом; Фіг.2 ілюструє аспекти розподілу спектра частот; Фіг.3 ілюструє аспекти іншого розподілу спектра частот; Фіг.4 ілюструє метод виконання передачі по каналу зворотного зв'язку інформації попереднього кодування для сегментів піднесучої; Фіг.5 ілюструє пристрій для передачі повідомлень з інформацією попереднього кодування для сегментів піднесучої; Фіг.6 ілюструє аспекти передавального пристрою і приймального пристрою в безпровідній системі зв'язку з множинним доступом. Здіснення винаходу Далі описуються різні аспекти з посиланням на креслення, причому подібні посилальні позиції всюди використовуються по відношенню до подібних елементів. У подальшому описі, для пояснення, викладаються численні визначені деталі, щоб забезпечити повне розуміння одного або більше аспектів. Однак можна зрозуміти, що такий аспект(ти) може застосовуватися на практиці без цих визначених деталей. В інших випадках добре відомі структури і пристрої показуються в формі 91880 6 структурної схеми, щоб полегшити опис одного або більше аспектів. Як використовується в цій заявці, терміни «компонент», «система» тощо маються на увазі такими, що стосуються зв'язаного із застосуванням комп'ютера об'єкту або апаратного забезпечення, комбінації апаратного та програмного забезпечення, програмного забезпечення або виконання програмного забезпечення. Наприклад, компонент може бути, але не обмежуючись цим, обробляючим пристроєм, процесом, запущеним на обробляючому пристрої, об'єктом, що виконується файлом, потоком виконання, програмою і/або комп'ютером. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних носіїв, що зчитуються комп'ютером, які зберігають на собі різні структури даних. Компоненти можуть встановлювати зв'язок за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що містить один або більше пакетів даних (наприклад, дані від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі, і/або по мережі, такій як мережа Інтернет, з іншими системами за допомогою сигналу). Крім того, різні аспекти характеризуються в даному описі застосовно до користувацького пристрою. Користувацький пристрій може також називатися системою, абонентською установкою, абонентським пунктом, мобільною станцією, мобільним пристроєм, віддаленою станцією, точкою доступу, базовою станцією, терміналом, віддаленим терміналом, терміналом доступу, користувацьким терміналом, користувацьким посередником або користувацьким обладнанням. Користувацький пристрій може бути стільниковим телефоном, безпровідним телефоном, телефоном з підтримкою протоколу ініціації сесії (SIP), станцією безпровідного абонентського доступу (WLL), КПК, переносним пристроєм з можливістю безпровідного з'єднання або іншим обробляючим пристроєм, з'єднаним з безпровідним модемом. Більше того, різні аспекти або ознаки, викладені в даному описі, можуть бути реалізовані як спосіб, пристрій, або виріб, що використовує стандартні технології програмування і/або проектування. Термін «виріб», як використовується в даному описі, передбачає, що включає в свій обсяг комп'ютерну програму, доступну з якого-небудь пристрою, несучої або носія, що зчитується комп'ютером. Наприклад, носій, що зчитується комп'ютером, може включати в себе, але не обмежуватися цим, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий диск, магнітні карти...), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD)...), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, плата, карта для фотоапарата, накопичувачключ...). На Фіг.1 проілюстрована безпровідна система зв'язку з множинним доступом, згідно з одним ас 7 пектом. Безпровідна система 100 зв'язку з множинним доступом включає в себе множину чарунок, наприклад, стільники 102, 104 та 106. В аспекті Фіг.1 кожний стільник 102, 104 та 106 може включати в себе точку 150 доступу, яка включає в себе множину секторів. Множина секторів може утворюватися групами антен, кожна з яких відповідає за встановлення зв'язку з терміналами доступу в частині стільника. У стільнику 102 кожна з антенних груп 112, 114 та 116 відповідає різним секторам. У стільнику 104 кожна з антенних груп 118, 120 та 122 відповідає різним секторам. У стільнику 106 кожна з антенних груп 124 126 та 128 відповідає різним секторам. Кожний стільник включає в себе декілька терміналів доступу, які можуть знаходитися на зв'язку з одним або більше секторами кожної точки доступу. Наприклад, термінали 130 та 132 доступу знаходяться на зв'язку з базовою станцією 142, термінали 134 та 136 доступу знаходяться на зв'язку з точкою 144 доступу, і термінали 138 та 140 доступу знаходяться на зв'язку з точкою 146 доступу. На Фіг.1 можна бачити, що кожний з терміналів 130, 132, 134, 136, 138 та 140 доступу розташовується в різних частинах своєї відповідного стільника по відношенню до іншого термінала доступу в тому самому стільнику. Додатково, кожний термінал доступу може бути на різній відстані від відповідних антенних груп, з якими він взаємодіє. Обидва ці фактори забезпечують ситуації, зумовлені умовами оточуючого середовища та іншими умовами в чарунці, які призводять до різних умов каналу між кожним терміналом доступу і відповідною антенною групою, з якою він взаємодіє. Просторове ущільнення з лінійним попереднім кодуванням є технологією, що звичайно використовує переваги високої спектральної ефективності, що надається системами з множиною входів і множиною виходів (ΜΙΜΟ) або іншими технологіями з використанням багатоелементної передавальної антени. Це може бути реалізоване через частотно-вибіркові канали за допомогою використання OFDM. У системах з дуплексною передачею з частотним розділенням каналів (FDD) пряма і зворотна лінії зв'язку не є взаємно зворотними. Отже, на передавальному пристрої потрібна передача по каналу зворотного зв'язку інформації стану каналу (CSI) в формі матриці попереднього кодування. При використанні ΜΙΜΟ-OFDM з попереднім кодуванням широкосмуговий канал перетворюється у множину вузькосмугових каналів, які відповідають піднесучим OFDM. Передавальному пристрою ΜΙΜΟ-OFDM потрібна передача по каналу зворотного зв'язку інформації в формі матриці попереднього кодування для піднесучих. Може використовуватися загальна технологія попереднього кодування, де вибір індексу, який ідентифікує матрицю(ці) або вектор(и), здійснюється із заданої кодової книги, відомої і передавальному пристрою і приймальному пристрою. У деяких аспектах вибір елементів запису кодової книги може визначатися вибором матриці(иць) або вектора(рів), який обумовлює коефіцієнт посилення, відношення сигнал-шум (SNR), стан каналу або тому подібне, які задовольняють деяким критері 91880 8 ям. У деяких випадках критеріями може бути найкраща величина, яка визначається конструкцією пристрою або системи. В іншому аспекті може використовуватися порогова величина для визначення того, яку матрицю(ці) або вектор(и) вибрати. В іншому аспекті визначається середня величина критеріїв каналу, наприклад, SNR, для сегмента піднесучих, наприклад піддіапазону, щоб вибрати матрицю(ці) або вектор(и). У доповнення, для вибору матриці(иць) або вектора(ів) можуть використовуватися інші критерії каналу або комбінації множини критеріїв каналу. Для цілей даного опису точка доступу може бути стаціонарною станцією, що використовується для зв'язку з терміналами, і може також іменуватися і включати в себе деякі або всі їх функціональні можливості, як базова станція, вузол В, або визначатися з використанням якої-небудь іншої термінології. Термінал доступу може також іменуватися і включати в себе деякі або всі їх функціональні можливості, як користувацьке обладнання (КО), пристрій безпровідного зв'язку, термінал, мобільна станція, або визначатися з використанням якої-небудь іншої термінології. МІМО-конструкція може мати два режими роботи з єдиною кодовою комбінацією (SCW) і з множинною кодовою комбінацією (MCW). У режимі WCW передавальний пристрій може незалежно, можливо, з різними швидкостями, кодувати дані, що передаються на кожному з просторових рівнів, тобто потоків. У конструкції режиму SCW передавальний пристрій кодує дані, що передаються на кожному просторовому рівні, з «однаковими швидкостями передачі даних». Згідно з Фіг.2, в OFDM-системі, для заданої ширини смуги, наприклад, ширини смуги 5МГц, термінал доступу буде декодувати сигнал або сигнали, які можуть передаватися на двох або більше піднесучих 306 з сегмента 3021 піднесучих. Група піднесучих, які використовуються для даної передачі на термінал доступу, звичайно є меншою, ніж всі піднесучі 308 з сегмента 3021. Таким чином, набір 308 піднесучих з даного сегмента 302N дає можливість розподілу користувачів на ту частину повної ширини смуги 5МГц, яка має кращу якість каналу для термінала, менший трафік, комбінацію цих або деяких інших критеріїв. При зв'язку зі стрибкоподібною перестройкою частоти, термінал може плануватися для стрибкоподібної зміни частоти, щоб забезпечити частотне рознесення по піднесучих 308 з сегмента 302N. Стрибкоподібна перестройка частоти може змінюватися від кадру до кадру, від суперкадру до суперкадру або по деякій іншій основі. Стрибкоподібна перестройка частоти може включати в себе призначення блоків суміжних піднесучих, блокову стрибкоподібну перестройку, або розподілені піднесучі, символьну стрибкоподібну перестройку. Виконання стрибкоподібної перестройки частоти в межах сегмента дозволяє терміналу доступу обчислити його переважну матрицю(ці) або вектор(и) попереднього кодування для діапазону, що менше доступної ширини смуги. Це може поліпшити SNR або іншу характеристику, яка використову 9 ється для обчислення виграшу від попереднього кодування. В одному аспекті сегмент може бути піддіапазоном, який може містити заздалегідь задану ширину смуги. В одному аспекті піддіапазони можуть мати ширину смуги 1,25МГц. Таким чином, при корисній ширині смуги 5МГц може існувати до 4 піддіапазонів для кожної несучої. Хоча можуть використовуватися інші величини корисної ширини смуги і сегментів, наприклад, піддіапазонів. Термінал доступу, робота якого забезпечує інформацію зворотного зв'язку для сегмента, може обчислити показник якості, наприклад, SNR, який призвів би до виграшу від попереднього кодування, наприклад, внаслідок кращої когерентності за частотою, яка забезпечує кращий сигнал і потенційно збільшені пропускну здатність та якість сигналу. На Фіг.2 присутні 4 піддіапазони 3021-3024 для розгортання на 5МГц. Однак кількість піддіапазонів може змінюватися, і не потрібно, щоб вони були однакового розміру. Додатково, не потрібно, щоб піддіапазони мали однакову кількість піднесучих і містили суміжні піднесучі. У додаткових аспектах сегменти можуть мати користувацький розмір, наприклад, блок тонів, і таким чином користувач може повідомляти інформацію попереднього кодування тільки для піднесучих, відповідно до розподілу. У додаткових аспектах сегменти можуть змінюватися згодом, виходячи з призначень або інших інструкцій, згенерованих в точці доступу і наданих терміналу. Згідно з Фіг.3, може використовуватися канал зворотного зв'язку, що іноді іменується каналом 406 покажчика якості каналу (CQI), щоб забезпечити зворотну передачу інформації попереднього кодування, наприклад, індексу(ів), вектора(ів) або матриці(иць), нарівні із зворотною передачею інших типів CQI. Термінал доступу, який міг би використовувати більш широку смугу частот, наприклад, ширину смуги 404, може мати щонайменше один канал передачі CQI для кожного сегмента. В одному аспекті для окремого користувача один або більше індекс(ів), вектор(ів) або матриця(ць) попереднього кодування можуть повідомлятися для множини сегментів, навіть тих, на які користувач не розподілений, залежно від структури. Тобто, якщо кожний сегмент має свій власний канал зворотного зв'язку, користувач може забезпечити передачу по каналу зворотного зв'язку, наприклад, індексу(ів), вектора(ів) або матриці(иць) попереднього кодування для кожного з сегментів по каналу зворотного зв'язку свого або іншого сегмента. CQI, індекс(и), вектор(и) або матриця(ці) можуть передаватися по каналу з кодовим ущільненням, для того, щоб мультиплексувати множину користувачів на одних і тих самих частотночасових ресурсах і збільшити ширину смуги, доступну для передач даних. У результаті, кількість передач зворотного зв'язку, які можуть бути відправлені, може бути обмежена кількістю доступних кодів. Таким чином, коли система завантажена частково, існують коди, доступні для використання як CQI, а коли система завантажена повністю, не існує доступних кодів, які можуть використовуватися як CQI. Таким чином, шляхом використання 91880 10 кодів, доступних в частково завантаженій системі, досягається виграш за рахунок попереднього кодування через можливість повідомити інформацію зворотного зв'язку у множині CQI-каналів для множини несучих або інших сегментів, на які ширина смуги зворотної лінії зв'язку може бути розділена. В іншому аспекті вводиться канал керування, який називається зворотним каналом зворотного зв'язку піддіапазону (R-SFCH). Цей канал міг би використовуватися терміналом доступу, щоб вказати переважний піддіапазон. На Фіг.4 проілюстрований метод для виконання передачі по каналу зворотного зв'язку інформації попереднього кодування для піддіапазонів. На етапі 502 термінал доступу приймає передачу в сегменті. Це може бути забезпечено плануванням тільки частин дерева каналів, або виключно дерева каналів, відповідно до сегменту. Як альтернатива, сегмент може задаватися переважним набором піднесучих або яким-небудь іншим способом. На етапі 504 визначаються або обчислюються матриця(ці) або вектор(и) попереднього кодування. Це визначення може основуватися на обчисленні вибраної матриці попереднього кодування CQI з таблиці пошуку або якій-небудь іншій дії. Додатково, це може обчислюватися для одного або більше сегментів, або тільки для сегмента, на який розподілений термінал. Це може визначатися терміналом, або частина призначення або службова інформація надається терміналу точкою доступу. На етапі 506 вибрана матриця(ці) або вектор(и) попереднього кодування передаються зворотно на точку доступу через один або більше каналів зворотного зв'язку. Як обговорювалося вище, канали зворотного зв'язку, що використовуються, можуть стосуватися піддіапазону або піддіапазонів, до яких має відношення інформація попереднього кодування, або яких-небудь інших каналів. На Фіг.5 проілюстрований пристрій повідомлення інформації попереднього кодування для піддіапазону. Наданий засіб 702 для прийому в терміналі доступу передачі в сегменті. Це може бути забезпечене плануванням тільки частин дерева каналів, або виключно дерева каналів, відповідно до сегменту. Засіб 702 може знаходитися на зв'язку із засобом 704 для визначення, або обчислення, матриці(иць) або вектора(ів) попереднього кодування. Це визначення може основуватися на обчисленні вибраної матриці попереднього кодування CQI з таблиці пошуку або якій-небудь іншій дії. Додатково, це може обчислюватися для одного або більше сегментів, або тільки для сегмента, на який розподілений термінал. Це може визначатися терміналом, або частина призначення або службова інформація надається терміналу точкою доступу. Засіб 606, який може бути на зв'язку з обома засобами 702 та 704, може передавати вибрану матрицю(ці) або вектор(и) попереднього кодування у вигляді інформації зворотного зв'язку на точку доступу через один або більше каналів зворотного зв'язку. Як обговорювалося вище, канали зворотного зв'язку, що використовуються, можуть стосу 11 ватися сегмента або сегментів, до яких має відношення інформація попереднього кодування, або деяких інших каналів. Фіг.6 ілюструє аспекти передавального пристрою і приймального пристрою в безпровідній системі 200 зв'язку з множинним доступом. У передавальній системі 210 дані графіка для множини потоків даних надаються від джерела 212 даних на процесор 214 даних передачі. В одному аспекті кожний потік даних передається через відповідну передавальну антену. Процесор 214 даних передачі форматує, кодує і переміжує дані трафіка для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надати кодовані дані. У деяких аспектах процесор 214 даних передачі застосовує вагові коефіцієнти попереднього кодування до символів потоків даних, виходячи з користувача, якому символи будуть передаватися, і антени, від якої символ буде передаватися, на основі інформації реакції каналу для конкретних користувачів. У деяких аспектах вагові коефіцієнти попереднього кодування можуть генеруватися, виходячи з індексу в кодовій книзі, що генерується в приймальнопередавальному пристрої 254, і надаватися у вигляді інформації зворотного зв'язку на приймально-передавальний пристрій 222, який має відомості про кодову книгу та її індекси. Додатково, у випадках запланованих передач пристрій 214 обробки даних передачі може вибирати формат пакету на основі оцінної інформації рангу, яка передається від користувача. Кодовані дані для кожного потоку даних можуть ущільнятися з даними пілот-сигналу, використовуючи OFDM-технології. Дані пілот-сигналу являють собою, як правило, відому комбінацію даних, яка обробляється відомим способом і може використовуватися в приймальній системі для оцінки характеристики каналу. Потім ущільнений пілот-сигнал і кодовані дані для кожного потоку даних модулюються (тобто відображаються в символи) на основі конкретної модуляційної схеми (наприклад, BPSK - двійкова фазова маніпуляція), QSPK (квадратурна фазова маніпуляція), M-PSK (М-на фазова маніпуляція), або M-QAM (М-на квадратурна амплітудна модуляція)), вибраної для цього потоку даних, щоб надати модуляційні символи. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися інструкціями, що виконуються процесором 230. Як обговорювалося вище, в деяких аспектах, формат пакету для одного або більше потоків може змінюватися, згідно з оцінною інформацією, яка передається від користувача. Після цього модуляційні символи для всіх потоків даних надаються на процесор 220 (МІМОпередачі), який може додатково обробляти модуляційні символи (наприклад, для OFDM). Потім процесор 220 МІМО-передачі надає NТ потоків модуляційних символів на ΝТ приймальнопередавальних пристроїв 222а-222t. У деяких аспектах процесор 220 МІМО-передачі застосовує вагові коефіцієнти попереднього кодування до символів потоків даних, виходячи з інформації реакції каналу користувача, якому символи будуть 91880 12 передаватися, і антени, від якої символ буде передаватися. Кожний приймально-передавальний пристрій 222 приймає та обробляє відповідний потік символів, щоб надати один або більше аналогових сигналів, і здійснює додаткову попередню обробку (наприклад, посилює, фільтрує і проводить підвищуюче перетворення) аналогових сигналів, щоб надати модульований сигнал, придатний для передачі по МІМО-каналу. Потім ΝТ модульованих сигналів від приймально-передавальних пристроїв 222a-222t передаються від ΝТ антен 224a-224t, відповідно. У приймальній системі 250 модульовані сигнали, що передаються, приймаються за допомогою NR антен 252а-252r, і прийнятий сигнал від кожної антени 252 надається на відповідний приймальнопередавальний пристрій 254. Кожний приймальний пристрій 254 здійснює попередню обробку (наприклад, фільтрує, посилює і проводить понижувальне перетворення) відповідного прийнятого сигналу, переводить в цифрову форму заздалегідь оброблений сигнал, щоб надати відліки, і додатково обробляє відліки, щоб надати відповідний «прийнятий» потік символів. Потім процесор 260 даних прийому приймає та обробляє прийняті від NR приймальних пристроїв 254 NR потоків символів на основі технології обробки конкретного приймального пристрою, щоб надати Ντ «виявлених» потоків символів. Обробка за допомогою процесора 260 даних прийому описується з додатковими подробицями нижче. Кожний виявлений потік символів включає в себе символи, які є оцінками модуляційних символів, що передаються для відповідного потоку даних. Потім процесор 260 даних прийому демодулює, піддає зворотному переміжуванню і декодує кожний виявлений потік символів, щоб відновити дані для потоку даних. Обробка за допомогою процесора 260 даних прийому є доповнюючою для передачі, що виконується процесором 220 МІМО-передачі і процесором 214 даних, в передавальній системі 210. Оцінка характеристики каналу, згенерована процесором 260 даних прийому, може використовуватися для виконання просторової, просторовочасової обробки на приймальному пристрої, регулювання рівнів потужності, зміни коефіцієнтів або схем модуляції або інших дій. Процесор 260 даних прийому може додатково оцінювати відношення сигнал-суміш перешкоди з шумом (SNR) виявлених потоків символів, а, можливо, і інші характеристики каналу і надає ці величини на процесор 270. Процесор 260 даних прийому або процесор 270 може додатково одержувати оцінку «діючого» відношення SNR для системи. Потім процесор 270 надає оцінну інформацію стану каналу (CSI), яка може містити різні види інформації відносно лінії зв'язку і/або прийнятого потоку даних. Наприклад, CSI може містити тільки діюче відношення SNR. Потім CSI обробляється процесором 278 даних передачі, який також приймає дані трафіка для множини потоків даних від джерела 276 даних, модулюється пристроєм 280 модуляції, заздалегідь обробляється приймально-передавальними 13 пристроями 254а-254r і передається зворотно в передавальну систему 210. У доповнення, процесор 270 може вибирати індекс(и) або елементи запису, які відповідають матриці(ям) або вектору(ам), які надають деякі необхідні умови каналу, наприклад, SNR, для приймально-передавального пристрою 254, виходячи з сигналів, прийнятих приймальним пристроєм. Процесор 270 може квантувати індекс або елемент запису згідно з кодовою книгою, яка відома приймально-передавальному пристрою 222. У деяких аспектах, які описані відносно Фіг.2, можуть використовуватися п'ятибітні коди, що допускають широкий діапазон зворотного зв'язку. Розмір кодової книги та елементи запису можуть змінюватися для кожного пристрою, для кожного сектора, для кожного стільника або для кожної системи, і можуть оновлюватися через якийсь час на основі умов каналу зв'язку, оновлень системи або тому подібного. У передавальній системі 210 модульовані сигнали від приймальної системи 250 приймаються антенами 224, заздалегідь обробляються приймально-передавальними пристроями 222, демодулюються пристроєм 240 демодуляції та обробляються процесором 242 даних прийому, щоб відновити CSI, повідомлену приймальною системою. Потім повідомлена CSI надається на процесор 230 і використовується (1) для визначення швидкості передачі даних і схем кодування і модуляції, які використовуються для потоків даних, і (2) для генерування різних директив для процесора 214 даних передачі і процесора 220 МІМОпередачі. Додатково, процесор 270 може виконувати всі або деякі з функцій, обговорених з посиланням на Фіг.1-5 відносно термінала доступу. Технології, викладені в даному описі, можуть бути реалізовані різними засобами. Наприклад, ці технології можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні або їх комбінації. При апаратній реалізації блоки обробки даних (наприклад, процесори 230 та 270, 214, 242, 260 та 278 обробки передачі та прийому і так далі) для цих технологій можуть бути реалізовані в межах однієї або більше спеціалізованих інтегральних схем (СІС), цифрових сигнальних процесорах (ЦСП), пристроях цифрової обробки сигналів (ПЦОС), програмованих логічних пристроях (ПЛП), програмованих вентильних матрицях (ПВМ), обробляючих пристроях, керуючих пристроях, мікроконтролерах, мікропроцесорах, інших електронних блоках, виконаних з можливістю виконання функцій, викладених в даному описі, або їх комбінаціях. 91880 14 При програмній реалізації технології, викладені в даному описі, можуть бути реалізовані модулями (наприклад, процедурами, функціями і так далі), які включають в себе інструкції, які можуть бути здійснені одним або більше процесорами для виконання функцій, викладених в даному описі. Інструкції можуть зберігатися в блоках пам'яті, наприклад, в пам'яті 272 на Фіг.6, на знімних носіях або тому подібному так, щоб вони могли бути зчитані і виконані одним або більше процесорами (наприклад, контролерами 270). Блок(и) пам'яті може бути реалізований всередині процесора або бути зовнішнім по відношенню до процесора, в цьому випадку він може бути комунікативно зв'язаний з процесором за допомогою того або іншого засобу, відомого в даній галузі техніки. Пам'ять також може бути реалізована всередині процесора або бути зовнішньою по відношенню до процесора, збереженою у зовнішній пам'яті, в комп'ютерному програмному продукті, наприклад, компактдиску або іншому носії, знаходитися в пам'яті на зовнішньому сервері або тому подібному. У той час як на Фіг.6 розглядається МІМОсистема, така сама система може застосовуватися до системи з множиною входів і одним виходом, в якій множина передавальних антен, наприклад, розташованих на базовій станції, передають один або більше потоків символів на пристрій з єдиною антеною, наприклад, мобільну станцію. Крім того, тим самим способом, який описується відносно Фіг.6, може використовуватися антенна система з одним виходом та одним входом. Треба зазначити, що поняття каналів в даному описі стосується типів інформації або передач, які можуть передаватися терміналом доступу або точкою доступу. Не потрібні і не використовуються фіксовані або заздалегідь задані блоки піднесучих, часові періоди або інші ресурси, виділені для таких передач. Попередній опис аспектів, що розкриваються надається, щоб дати можливість будь-якому фахівцеві в даній галузі техніки створювати або використовувати даний винахід. Фахівцям в даній галузі техніки будуть очевидні різні зміни для цих аспектів, і загальні принципи, визначені в даному описі, можуть застосовуватися до інших аспектів без відступу від суті або обсягу даного винаходу. Таким чином, мається на увазі, що даний винахід не обмежується аспектами, продемонстрованими в даному описі, але відповідає найширшому обсягу, який узгоджується з принципами і новими ознаками, розкритими в даному описі. 15 91880 16 17 91880 18 19 Комп’ютерна верстка А. Рябко 91880 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
