Поглинаюча прокладка

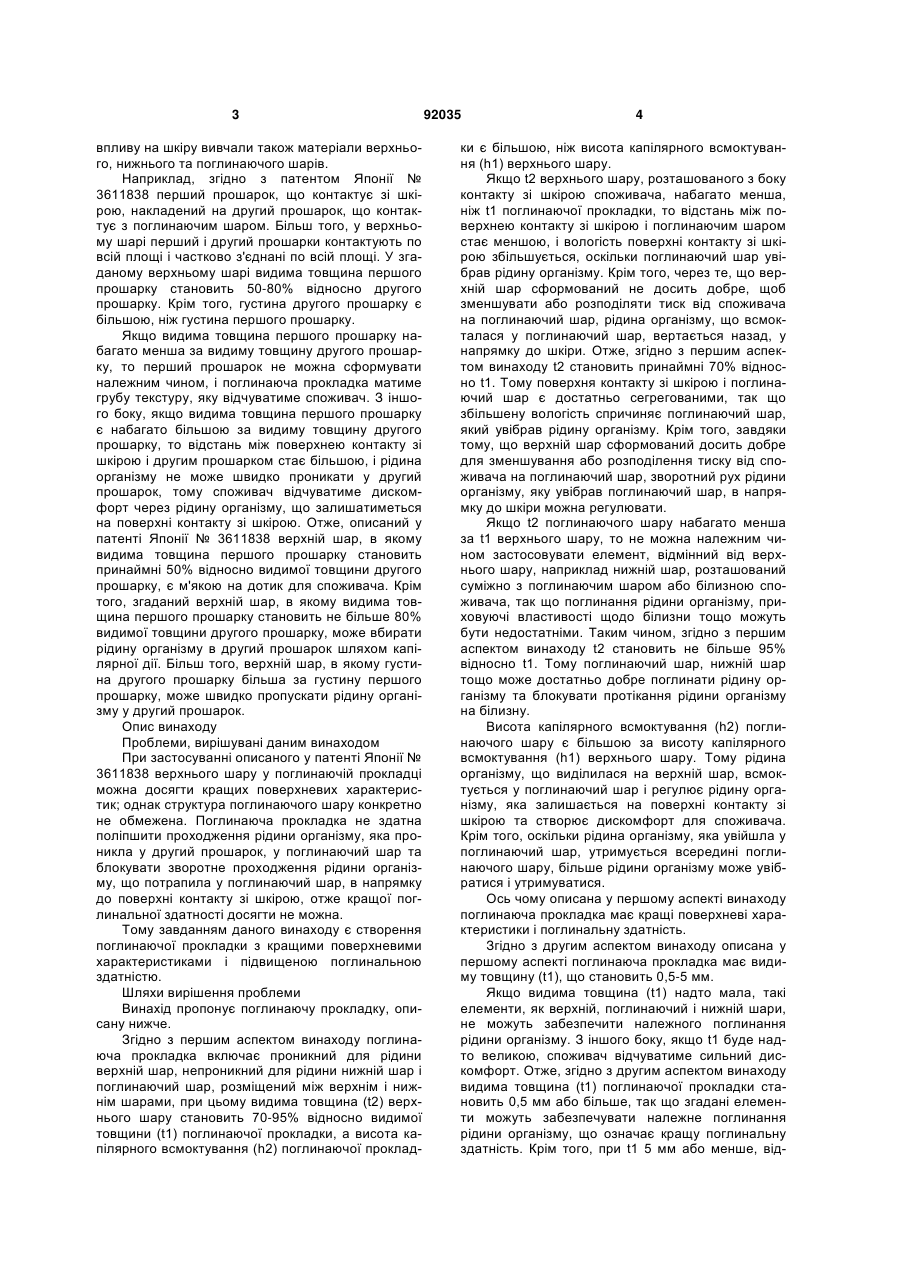

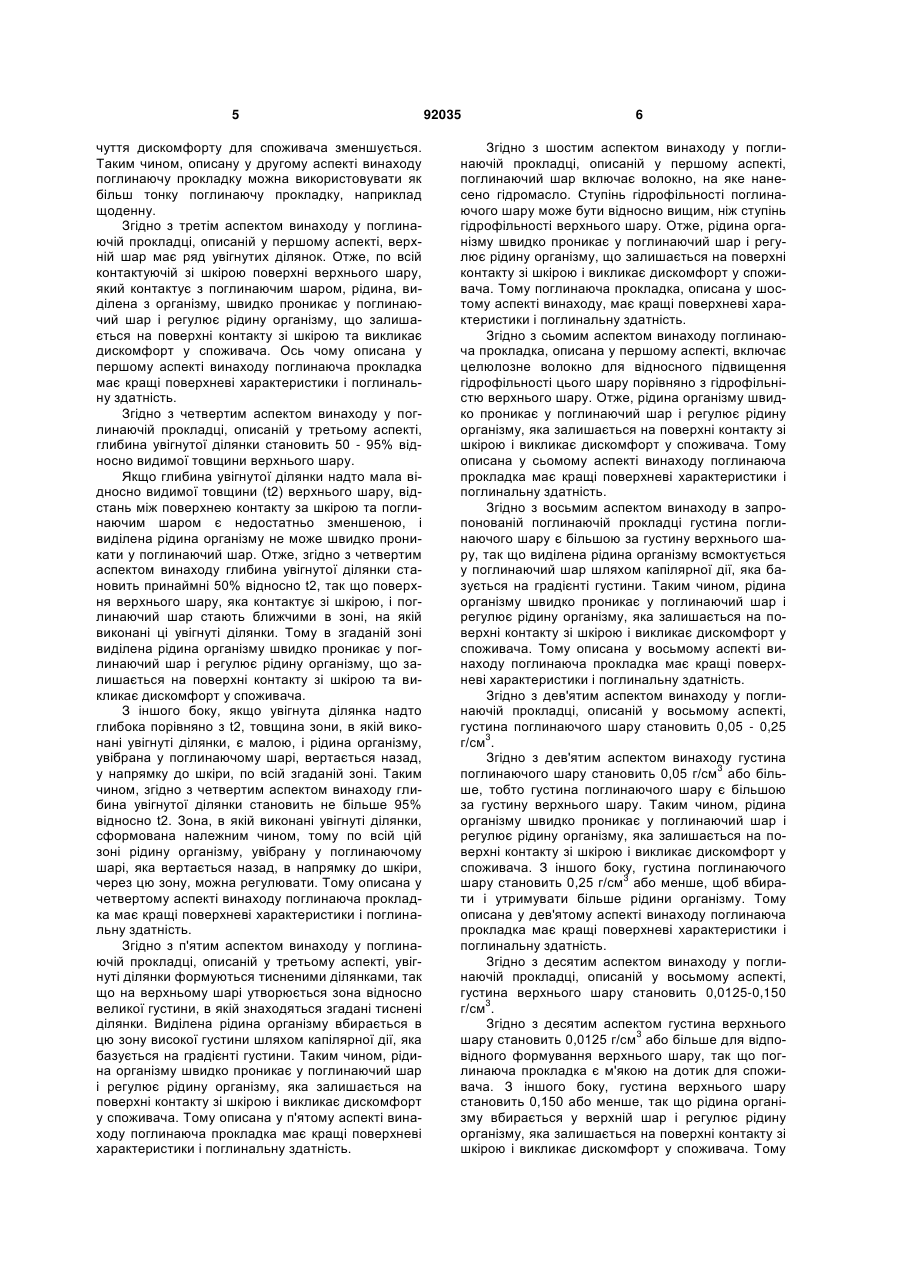

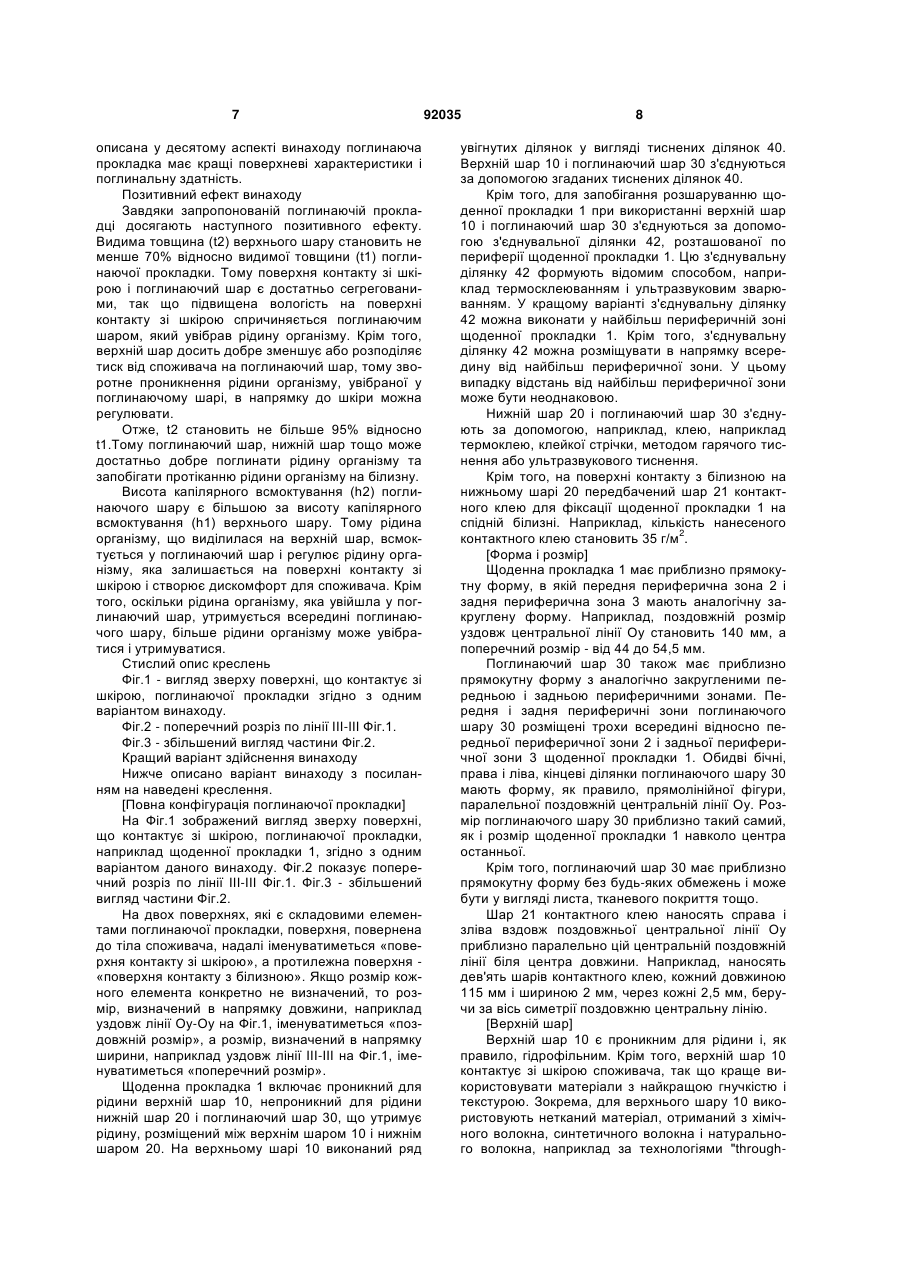

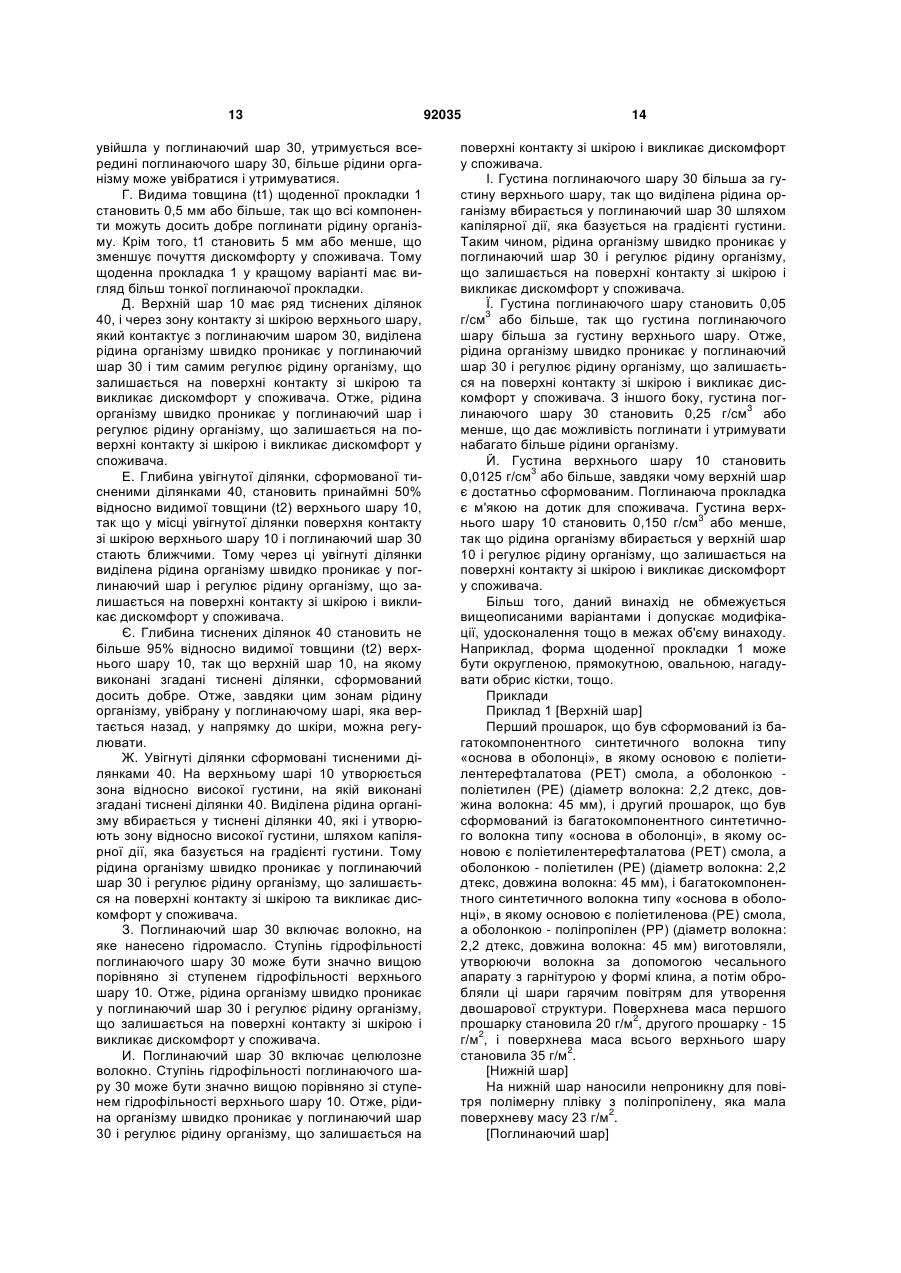

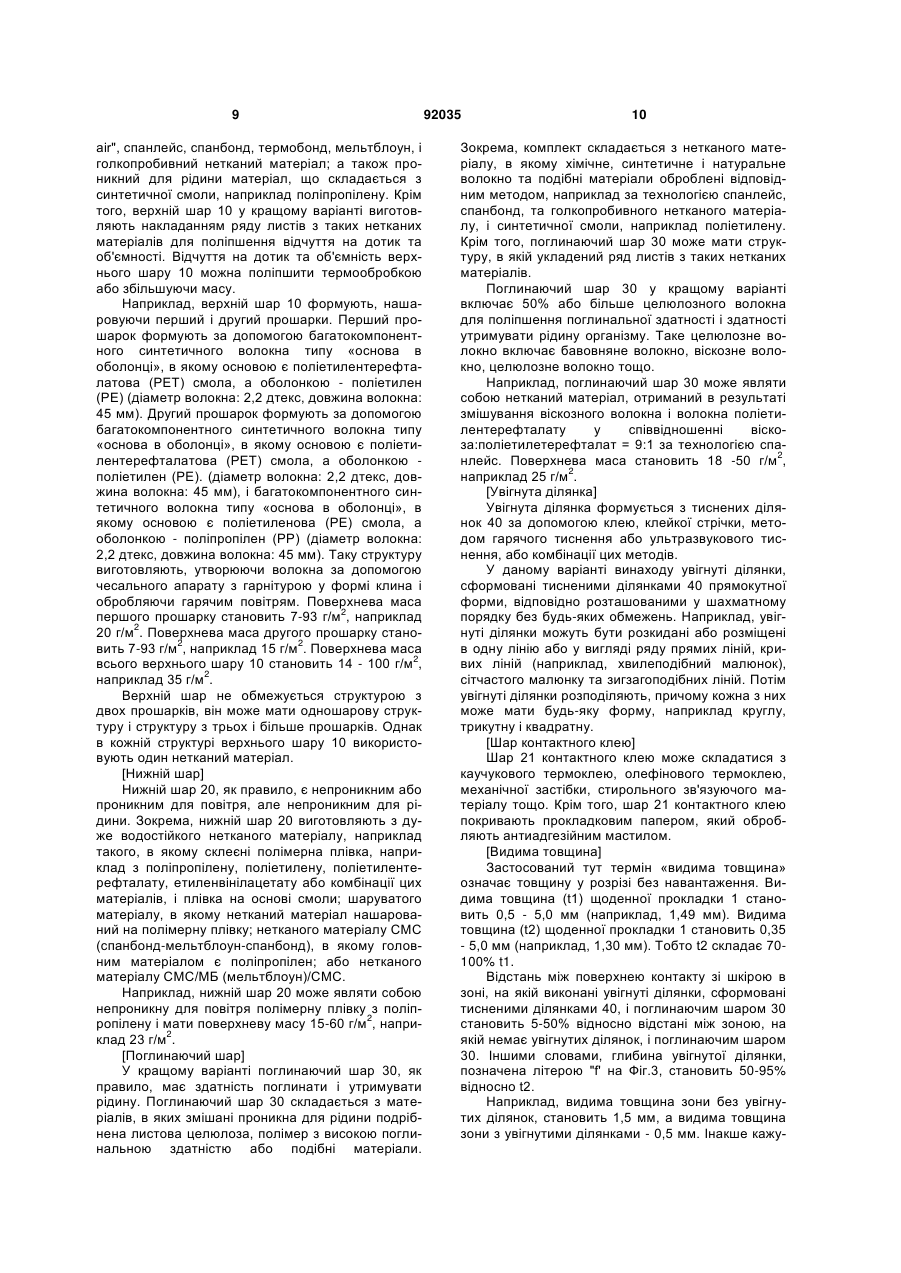

1. Поглинаюча прокладка, що включає проникний для рідини верхній шар, непроникний для рідини нижній шар і розміщений між ними поглинаючий шар, причому висота капілярного всмоктування за Клеммом поглинаючого шару є більшою за висоту капілярного всмоктування за Клеммом верхнього шару, яка відрізняється тим, що видима товщина верхнього шару становить 70-95 % відносно видимої товщини поглинаючої прокладки, а верхній шар і поглинаючий шар з'єднані за допомогою тиснених увігнутих ділянок. 2. Поглинаюча прокладка за п. 1, яка відрізняється тим, що її видима товщина становить 0,5-5 мм. C2 2 (19) 1 3 впливу на шкіру вивчали також матеріали верхнього, нижнього та поглинаючого шарів. Наприклад, згідно з патентом Японії № 3611838 перший прошарок, що контактує зі шкірою, накладений на другий прошарок, що контактує з поглинаючим шаром. Більш того, у верхньому шарі перший і другий прошарки контактують по всій площі і частково з'єднані по всій площі. У згаданому верхньому шарі видима товщина першого прошарку становить 50-80% відносно другого прошарку. Крім того, густина другого прошарку є більшою, ніж густина першого прошарку. Якщо видима товщина першого прошарку набагато менша за видиму товщину другого прошарку, то перший прошарок не можна сформувати належним чином, і поглинаюча прокладка матиме грубу текстуру, яку відчуватиме споживач. З іншого боку, якщо видима товщина першого прошарку є набагато більшою за видиму товщину другого прошарку, то відстань між поверхнею контакту зі шкірою і другим прошарком стає більшою, і рідина організму не може швидко проникати у другий прошарок, тому споживач відчуватиме дискомфорт через рідину організму, що залишатиметься на поверхні контакту зі шкірою. Отже, описаний у патенті Японії № 3611838 верхній шар, в якому видима товщина першого прошарку становить принаймні 50% відносно видимої товщини другого прошарку, є м'якою на дотик для споживача. Крім того, згаданий верхній шар, в якому видима товщина першого прошарку становить не більше 80% видимої товщини другого прошарку, може вбирати рідину організму в другий прошарок шляхом капілярної дії. Більш того, верхній шар, в якому густина другого прошарку більша за густину першого прошарку, може швидко пропускати рідину організму у другий прошарок. Опис винаходу Проблеми, вирішувані даним винаходом При застосуванні описаного у патенті Японії № 3611838 верхнього шару у поглинаючій прокладці можна досягти кращих поверхневих характеристик; однак структура поглинаючого шару конкретно не обмежена. Поглинаюча прокладка не здатна поліпшити проходження рідини організму, яка проникла у другий прошарок, у поглинаючий шар та блокувати зворотне проходження рідини організму, що потрапила у поглинаючий шар, в напрямку до поверхні контакту зі шкірою, отже кращої поглинальної здатності досягти не можна. Тому завданням даного винаходу є створення поглинаючої прокладки з кращими поверхневими характеристиками і підвищеною поглинальною здатністю. Шляхи вирішення проблеми Винахід пропонує поглинаючу прокладку, описану нижче. Згідно з першим аспектом винаходу поглинаюча прокладка включає проникний для рідини верхній шар, непроникний для рідини нижній шар і поглинаючий шар, розміщений між верхнім і нижнім шарами, при цьому видима товщина (t2) верхнього шару становить 70-95% відносно видимої товщини (t1) поглинаючої прокладки, а висота капілярного всмоктування (h2) поглинаючої проклад 92035 4 ки є більшою, ніж висота капілярного всмоктування (h1) верхнього шару. Якщо t2 верхнього шару, розташованого з боку контакту зі шкірою споживача, набагато менша, ніж t1 поглинаючої прокладки, то відстань між поверхнею контакту зі шкірою і поглинаючим шаром стає меншою, і вологість поверхні контакту зі шкірою збільшується, оскільки поглинаючий шар увібрав рідину організму. Крім того, через те, що верхній шар сформований не досить добре, щоб зменшувати або розподіляти тиск від споживача на поглинаючий шар, рідина організму, що всмокталася у поглинаючий шар, вертається назад, у напрямку до шкіри. Отже, згідно з першим аспектом винаходу t2 становить принаймні 70% відносно t1. Тому поверхня контакту зі шкірою і поглинаючий шар є достатньо сегрегованими, так що збільшену вологість спричиняє поглинаючий шар, який увібрав рідину організму. Крім того, завдяки тому, що верхній шар сформований досить добре для зменшування або розподілення тиску від споживача на поглинаючий шар, зворотний рух рідини організму, яку увібрав поглинаючий шар, в напрямку до шкіри можна регулювати. Якщо t2 поглинаючого шару набагато менша за t1 верхнього шару, то не можна належним чином застосовувати елемент, відмінний від верхнього шару, наприклад нижній шар, розташований суміжно з поглинаючим шаром або білизною споживача, так що поглинання рідини організму, приховуючі властивості щодо білизни тощо можуть бути недостатніми. Таким чином, згідно з першим аспектом винаходу t2 становить не більше 95% відносно t1. Тому поглинаючий шар, нижній шар тощо може достатньо добре поглинати рідину організму та блокувати протікання рідини організму на білизну. Висота капілярного всмоктування (h2) поглинаючого шару є більшою за висоту капілярного всмоктування (h1) верхнього шару. Тому рідина організму, що виділилася на верхній шар, всмоктується у поглинаючий шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою та створює дискомфорт для споживача. Крім того, оскільки рідина організму, яка увійшла у поглинаючий шар, утримується всередині поглинаючого шару, більше рідини організму може увібратися і утримуватися. Ось чому описана у першому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Згідно з другим аспектом винаходу описана у першому аспекті поглинаюча прокладка має видиму товщину (t1), що становить 0,5-5 мм. Якщо видима товщина (t1) надто мала, такі елементи, як верхній, поглинаючий і нижній шари, не можуть забезпечити належного поглинання рідини організму. З іншого боку, якщо t1 буде надто великою, споживач відчуватиме сильний дискомфорт. Отже, згідно з другим аспектом винаходу видима товщина (t1) поглинаючої прокладки становить 0,5 мм або більше, так що згадані елементи можуть забезпечувати належне поглинання рідини організму, що означає кращу поглинальну здатність. Крім того, при t1 5 мм або менше, від 5 чуття дискомфорту для споживача зменшується. Таким чином, описану у другому аспекті винаходу поглинаючу прокладку можна використовувати як більш тонку поглинаючу прокладку, наприклад щоденну. Згідно з третім аспектом винаходу у поглинаючій прокладці, описаній у першому аспекті, верхній шар має ряд увігнутих ділянок. Отже, по всій контактуючій зі шкірою поверхні верхнього шару, який контактує з поглинаючим шаром, рідина, виділена з організму, швидко проникає у поглинаючий шар і регулює рідину організму, що залишається на поверхні контакту зі шкірою та викликає дискомфорт у споживача. Ось чому описана у першому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Згідно з четвертим аспектом винаходу у поглинаючій прокладці, описаній у третьому аспекті, глибина увігнутої ділянки становить 50 - 95% відносно видимої товщини верхнього шару. Якщо глибина увігнутої ділянки надто мала відносно видимої товщини (t2) верхнього шару, відстань між поверхнею контакту за шкірою та поглинаючим шаром є недостатньо зменшеною, і виділена рідина організму не може швидко проникати у поглинаючий шар. Отже, згідно з четвертим аспектом винаходу глибина увігнутої ділянки становить принаймні 50% відносно t2, так що поверхня верхнього шару, яка контактує зі шкірою, і поглинаючий шар стають ближчими в зоні, на якій виконані ці увігнуті ділянки. Тому в згаданій зоні виділена рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, що залишається на поверхні контакту зі шкірою та викликає дискомфорт у споживача. З іншого боку, якщо увігнута ділянка надто глибока порівняно з t2, товщина зони, в якій виконані увігнуті ділянки, є малою, і рідина організму, увібрана у поглинаючому шарі, вертається назад, у напрямку до шкіри, по всій згаданій зоні. Таким чином, згідно з четвертим аспектом винаходу глибина увігнутої ділянки становить не більше 95% відносно t2. Зона, в якій виконані увігнуті ділянки, сформована належним чином, тому по всій цій зоні рідину організму, увібрану у поглинаючому шарі, яка вертається назад, в напрямку до шкіри, через цю зону, можна регулювати. Тому описана у четвертому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Згідно з п'ятим аспектом винаходу у поглинаючій прокладці, описаній у третьому аспекті, увігнуті ділянки формуються тисненими ділянками, так що на верхньому шарі утворюється зона відносно великої густини, в якій знаходяться згадані тиснені ділянки. Виділена рідина організму вбирається в цю зону високої густини шляхом капілярної дії, яка базується на градієнті густини. Таким чином, рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Тому описана у п'ятому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. 92035 6 Згідно з шостим аспектом винаходу у поглинаючій прокладці, описаній у першому аспекті, поглинаючий шар включає волокно, на яке нанесено гідромасло. Ступінь гідрофільності поглинаючого шару може бути відносно вищим, ніж ступінь гідрофільності верхнього шару. Отже, рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Тому поглинаюча прокладка, описана у шостому аспекті винаходу, має кращі поверхневі характеристики і поглинальну здатність. Згідно з сьомим аспектом винаходу поглинаюча прокладка, описана у першому аспекті, включає целюлозне волокно для відносного підвищення гідрофільності цього шару порівняно з гідрофільністю верхнього шару. Отже, рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Тому описана у сьомому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Згідно з восьмим аспектом винаходу в запропонованій поглинаючій прокладці густина поглинаючого шару є більшою за густину верхнього шару, так що виділена рідина організму всмоктується у поглинаючий шар шляхом капілярної дії, яка базується на градієнті густини. Таким чином, рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Тому описана у восьмому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Згідно з дев'ятим аспектом винаходу у поглинаючій прокладці, описаній у восьмому аспекті, густина поглинаючого шару становить 0,05 - 0,25 г/см3. Згідно з дев'ятим аспектом винаходу густина 3 поглинаючого шару становить 0,05 г/см або більше, тобто густина поглинаючого шару є більшою за густину верхнього шару. Таким чином, рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. З іншого боку, густина поглинаючого шару становить 0,25 г/см3 або менше, щоб вбирати і утримувати більше рідини організму. Тому описана у дев'ятому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Згідно з десятим аспектом винаходу у поглинаючій прокладці, описаній у восьмому аспекті, густина верхнього шару становить 0,0125-0,150 г/см3. Згідно з десятим аспектом густина верхнього шару становить 0,0125 г/см3 або більше для відповідного формування верхнього шару, так що поглинаюча прокладка є м'якою на дотик для споживача. З іншого боку, густина верхнього шару становить 0,150 або менше, так що рідина організму вбирається у верхній шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Тому 7 описана у десятому аспекті винаходу поглинаюча прокладка має кращі поверхневі характеристики і поглинальну здатність. Позитивний ефект винаходу Завдяки запропонованій поглинаючій прокладці досягають наступного позитивного ефекту. Видима товщина (t2) верхнього шару становить не менше 70% відносно видимої товщини (t1) поглинаючої прокладки. Тому поверхня контакту зі шкірою і поглинаючий шар є достатньо сегрегованими, так що підвищена вологість на поверхні контакту зі шкірою спричиняється поглинаючим шаром, який увібрав рідину організму. Крім того, верхній шар досить добре зменшує або розподіляє тиск від споживача на поглинаючий шар, тому зворотне проникнення рідини організму, увібраної у поглинаючому шарі, в напрямку до шкіри можна регулювати. Отже, t2 становить не більше 95% відносно t1.Toмy поглинаючий шар, нижній шар тощо може достатньо добре поглинати рідину організму та запобігати протіканню рідини організму на білизну. Висота капілярного всмоктування (h2) поглинаючого шару є більшою за висоту капілярного всмоктування (h1) верхнього шару. Тому рідина організму, що виділилася на верхній шар, всмоктується у поглинаючий шар і регулює рідину організму, яка залишається на поверхні контакту зі шкірою і створює дискомфорт для споживача. Крім того, оскільки рідина організму, яка увійшла у поглинаючий шар, утримується всередині поглинаючого шару, більше рідини організму може увібратися і утримуватися. Стислий опис креслень Фіг.1 - вигляд зверху поверхні, що контактує зі шкірою, поглинаючої прокладки згідно з одним варіантом винаходу. Фіг.2 - поперечний розріз по лінії III-III Фіг.1. Фіг.3 - збільшений вигляд частини Фіг.2. Кращий варіант здійснення винаходу Нижче описано варіант винаходу з посиланням на наведені креслення. [Повна конфігурація поглинаючої прокладки] На Фіг.1 зображений вигляд зверху поверхні, що контактує зі шкірою, поглинаючої прокладки, наприклад щоденної прокладки 1, згідно з одним варіантом даного винаходу. Фіг.2 показує поперечний розріз по лінії III-III Фіг.1. Фіг.3 - збільшений вигляд частини Фіг.2. На двох поверхнях, які є складовими елементами поглинаючої прокладки, поверхня, повернена до тіла споживача, надалі іменуватиметься «поверхня контакту зі шкірою», а протилежна поверхня «поверхня контакту з білизною». Якщо розмір кожного елемента конкретно не визначений, то розмір, визначений в напрямку довжини, наприклад уздовж лінії Оу-Оу на Фіг.1, іменуватиметься «поздовжній розмір», а розмір, визначений в напрямку ширини, наприклад уздовж лінії III-III на Фіг.1, іменуватиметься «поперечний розмір». Щоденна прокладка 1 включає проникний для рідини верхній шар 10, непроникний для рідини нижній шар 20 і поглинаючий шар 30, що утримує рідину, розміщений між верхнім шаром 10 і нижнім шаром 20. На верхньому шарі 10 виконаний ряд 92035 8 увігнутих ділянок у вигляді тиснених ділянок 40. Верхній шар 10 і поглинаючий шар 30 з'єднуються за допомогою згаданих тиснених ділянок 40. Крім того, для запобігання розшаруванню щоденної прокладки 1 при використанні верхній шар 10 і поглинаючий шар 30 з'єднуються за допомогою з'єднувальної ділянки 42, розташованої по периферії щоденної прокладки 1. Цю з'єднувальну ділянку 42 формують відомим способом, наприклад термосклеюванням і ультразвуковим зварюванням. У кращому варіанті з'єднувальну ділянку 42 можна виконати у найбільш периферичній зоні щоденної прокладки 1. Крім того, з'єднувальну ділянку 42 можна розміщувати в напрямку всередину від найбільш периферичної зони. У цьому випадку відстань від найбільш периферичної зони може бути неоднаковою. Нижній шар 20 і поглинаючий шар 30 з'єднують за допомогою, наприклад, клею, наприклад термоклею, клейкої стрічки, методом гарячого тиснення або ультразвукового тиснення. Крім того, на поверхні контакту з білизною на нижньому шарі 20 передбачений шар 21 контактного клею для фіксації щоденної прокладки 1 на спідній білизні. Наприклад, кількість нанесеного контактного клею становить 35 г/м2. [Форма і розмір] Щоденна прокладка 1 має приблизно прямокутну форму, в якій передня периферична зона 2 і задня периферична зона 3 мають аналогічну закруглену форму. Наприклад, поздовжній розмір уздовж центральної лінії Оу становить 140 мм, а поперечний розмір - від 44 до 54,5 мм. Поглинаючий шар 30 також має приблизно прямокутну форму з аналогічно закругленими передньою і задньою периферичними зонами. Передня і задня периферичні зони поглинаючого шару 30 розміщені трохи всередині відносно передньої периферичної зони 2 і задньої периферичної зони 3 щоденної прокладки 1. Обидві бічні, права і ліва, кінцеві ділянки поглинаючого шару 30 мають форму, як правило, прямолінійної фігури, паралельної поздовжній центральній лінії Оу. Розмір поглинаючого шару 30 приблизно такий самий, як і розмір щоденної прокладки 1 навколо центра останньої. Крім того, поглинаючий шар 30 має приблизно прямокутну форму без будь-яких обмежень і може бути у вигляді листа, тканевого покриття тощо. Шар 21 контактного клею наносять справа і зліва вздовж поздовжньої центральної лінії Оу приблизно паралельно цій центральній поздовжній лінії біля центра довжини. Наприклад, наносять дев'ять шарів контактного клею, кожний довжиною 115 мм і шириною 2 мм, через кожні 2,5 мм, беручи за вісь симетрії поздовжню центральну лінію. [Верхній шар] Верхній шар 10 є проникним для рідини і, як правило, гідрофільним. Крім того, верхній шар 10 контактує зі шкірою споживача, так що краще використовувати матеріали з найкращою гнучкістю і текстурою. Зокрема, для верхнього шару 10 використовують нетканий матеріал, отриманий з хімічного волокна, синтетичного волокна і натурального волокна, наприклад за технологіями "through 9 air", спанлейс, спанбонд, термобонд, мельтблоун, і голкопробивний нетканий матеріал; а також проникний для рідини матеріал, що складається з синтетичної смоли, наприклад поліпропілену. Крім того, верхній шар 10 у кращому варіанті виготовляють накладанням ряду листів з таких нетканих матеріалів для поліпшення відчуття на дотик та об'ємності. Відчуття на дотик та об'ємність верхнього шару 10 можна поліпшити термообробкою або збільшуючи масу. Наприклад, верхній шар 10 формують, нашаровуючи перший і другий прошарки. Перший прошарок формують за допомогою багатокомпонентного синтетичного волокна типу «основа в оболонці», в якому основою є поліетилентерефталатова (PET) смола, а оболонкою - поліетилен (РЕ) (діаметр волокна: 2,2 дтекс, довжина волокна: 45 мм). Другий прошарок формують за допомогою багатокомпонентного синтетичного волокна типу «основа в оболонці», в якому основою є поліетилентерефталатова (PET) смола, а оболонкою поліетилен (РЕ). (діаметр волокна: 2,2 дтекс, довжина волокна: 45 мм), і багатокомпонентного синтетичного волокна типу «основа в оболонці», в якому основою є поліетиленова (РЕ) смола, а оболонкою - поліпропілен (РР) (діаметр волокна: 2,2 дтекс, довжина волокна: 45 мм). Таку структуру виготовляють, утворюючи волокна за допомогою чесального апарату з гарнітурою у формі клина і обробляючи гарячим повітрям. Поверхнева маса першого прошарку становить 7-93 г/м2, наприклад 2 20 г/м . Поверхнева маса другого прошарку становить 7-93 г/м2, наприклад 15 г/м2. Поверхнева маса всього верхнього шару 10 становить 14 - 100 г/м2, наприклад 35 г/м2. Верхній шар не обмежується структурою з двох прошарків, він може мати одношарову структуру і структуру з трьох і більше прошарків. Однак в кожній структурі верхнього шару 10 використовують один нетканий матеріал. [Нижній шар] Нижній шар 20, як правило, є непроникним або проникним для повітря, але непроникним для рідини. Зокрема, нижній шар 20 виготовляють з дуже водостійкого нетканого матеріалу, наприклад такого, в якому склеєні полімерна плівка, наприклад з поліпропілену, поліетилену, поліетилентерефталату, етиленвінілацетату або комбінації цих матеріалів, і плівка на основі смоли; шаруватого матеріалу, в якому нетканий матеріал нашарований на полімерну плівку; нетканого матеріалу CMC (спанбонд-мельтблоун-спанбонд), в якому головним матеріалом є поліпропілен; або нетканого матеріалу СМС/МБ (мельтблоун)/СМС. Наприклад, нижній шар 20 може являти собою непроникну для повітря полімерну плівку з поліпропілену і мати поверхневу масу 15-60 г/м2, наприклад 23 г/м2. [Поглинаючий шар] У кращому варіанті поглинаючий шар 30, як правило, має здатність поглинати і утримувати рідину. Поглинаючий шар 30 складається з матеріалів, в яких змішані проникна для рідини подрібнена листова целюлоза, полімер з високою поглинальною здатністю або подібні матеріали. 92035 10 Зокрема, комплект складається з нетканого матеріалу, в якому хімічне, синтетичне і натуральне волокно та подібні матеріали оброблені відповідним методом, наприклад за технологією спанлейс, спанбонд, та голкопробивного нетканого матеріалу, і синтетичної смоли, наприклад поліетилену. Крім того, поглинаючий шар 30 може мати структуру, в якій укладений ряд листів з таких нетканих матеріалів. Поглинаючий шар 30 у кращому варіанті включає 50% або більше целюлозного волокна для поліпшення поглинальної здатності і здатності утримувати рідину організму. Таке целюлозне волокно включає бавовняне волокно, віскозне волокно, целюлозне волокно тощо. Наприклад, поглинаючий шар 30 може являти собою нетканий матеріал, отриманий в результаті змішування віскозного волокна і волокна поліетилентерефталату у співвідношенні віскоза:поліетилетерефталат = 9:1 за технологією спанлейс. Поверхнева маса становить 18 -50 г/м2, наприклад 25 г/м2. [Увігнута ділянка] Увігнута ділянка формується з тиснених ділянок 40 за допомогою клею, клейкої стрічки, методом гарячого тиснення або ультразвукового тиснення, або комбінації цих методів. У даному варіанті винаходу увігнуті ділянки, сформовані тисненими ділянками 40 прямокутної форми, відповідно розташованими у шахматному порядку без будь-яких обмежень. Наприклад, увігнуті ділянки можуть бути розкидані або розміщені в одну лінію або у вигляді ряду прямих ліній, кривих ліній (наприклад, хвилеподібний малюнок), сітчастого малюнку та зигзагоподібних ліній. Потім увігнуті ділянки розподіляють, причому кожна з них може мати будь-яку форму, наприклад круглу, трикутну і квадратну. [Шар контактного клею] Шар 21 контактного клею може складатися з каучукового термоклею, олефінового термоклею, механічної застібки, стирольного зв'язуючого матеріалу тощо. Крім того, шар 21 контактного клею покривають прокладковим папером, який обробляють антиадгезійним мастилом. [Видима товщина] Застосований тут термін «видима товщина» означає товщину у розрізі без навантаження. Видима товщина (t1) щоденної прокладки 1 становить 0,5 - 5,0 мм (наприклад, 1,49 мм). Видима товщина (t2) щоденної прокладки 1 становить 0,35 - 5,0 мм (наприклад, 1,30 мм). Тобто t2 складає 70100% t1. Відстань між поверхнею контакту зі шкірою в зоні, на якій виконані увігнуті ділянки, сформовані тисненими ділянками 40, і поглинаючим шаром 30 становить 5-50% відносно відстані між зоною, на якій немає увігнутих ділянок, і поглинаючим шаром 30. Іншими словами, глибина увігнутої ділянки, позначена літерою "f' на Фіг.3, становить 50-95% відносно t2. Наприклад, видима товщина зони без увігнутих ділянок, становить 1,5 мм, а видима товщина зони з увігнутими ділянками - 0,5 мм. Інакше кажу 11 чи, t2 дорівнює 1,5 мм, а глибина тиснених ділянок 40 становить 1,0 мм. Отже, видиму глибину щоденної прокладки 1 і верхнього шару 10 визначають наступним чином. Спочатку від щоденної прокладки 1 відрізають дослідний зразок розміром 30 мм 30 мм. Потім готують відрізану поздовжньо приблизно паралельну поверхню, і мікрофотографію згаданої відрізаної поверхні досліджують за допомогою стереоскопічного мікроскопа ("SZH10" ф. "Olympus Corporation"). По мікрофотографіях максимальну товщину щоденної прокладки 1 визначають як видиму товщину щоденної прокладки 1. Після цього на ділянці, на якій виміряють максимальну товщину щоденної прокладки 1, товщину верхнього шару 10 визначають як видиму товщину верхнього шару 10 (t2). [Висота капілярного всмоктування за Клеммом] Висота капілярного всмоктування (h2) поглинаючого шару вища за висоту капілярного всмоктування (h1) верхнього шару. У кращому варіанті h2 у 2 рази перевищує h1 (наприклад, у 7,7 раза у напрямку волокна і у 6,4 раза у напрямку, перпендикулярному напрямку волокна). Спосіб досягання цього не обмежений; однак, наприклад, густину поглинаючого шару 30 роблять більшою за густину верхнього шару 10, що викликає різницю між капілярною дією поглинаючого шару і верхнього шару. Крім того, на волокно поглинаючого шару 30 наносять гідромасло або якомога більше целюлозного волокна змішують з матеріалом поглинаючого шару 30, щоб відносно підвищити ступінь гідрофільності поглинаючого шару 30, а також h2. Для підтримання змащувальних характеристик рідини, що проникає, навіть у зоні навколо увігнутих ділянок, сформованих тисненими ділянками 40, в якій об'єм зменшений, висота капілярного всмоктування за Клеммом верхнього шару 10 у кращому варіанті є вищою за висоту капілярного всмоктування поглинаючого шару 30. Висоту капілярного всмоктування за Клеммом верхнього шару 10 і поглинаючого шару визначають на основі японського стандарту JIS P8141. Тест проводять в оточуючій атмосфері (20°С, відносна вологість 65%), що відповідає вимогам японського стандарту JIS Р8141. У контейнер поміщають дистильовану воду, температура якої становить 15 - 20°С. Спочатку від верхнього шару 10 і поглинаючого шару 30 відрізають дослідні зразки розміром 120 мм 15 мм. Потім за 5 мм від коротких боків цих дослідних зразків наносять паралельні контрольні мітки, а потім зразки занурюють у воду до контрольних міток і утримують вертикально 10 хвилин. Після цього висоту, на яку вода піднімається від контрольної мітки, відмічають посередині ширини дослідного зразка як висоту капілярного всмоктування за Клеммом. Крім того, з огляду на те, що об'єктом дослідження є нетканий матеріал, висоту капілярного всмоктування за Клеммом визначають у напрямку волокна і у напрямку, перпендикулярному напрямку волокна, щоб обчислити середнє значення для кожного напрямку. 92035 12 [Густина] Як вже зазначалось, густину поглинаючого шару 30 роблять більшою за густину верхнього шару 10, так що висота капілярного всмоктування (h2) поглинаючого шару є більшою за висоту капілярного всмоктування (h1) верхнього шару. Наприклад, густина (d1) верхнього шару 10 становить 0,0125 - 0,150 г/см3, наприклад 0,027 г/см3, а густина (d2) поглинаючого шару 30 становить 0,05 - 0,25 г/см3, наприклад 0,16 г/см3. Густину верхнього шару 10 визначають наступним чином. Спочатку від верхнього шару 10 відрізають дослідний зразок розміром 30 мм 30 мм. Потім відрізають приблизно паралельну поверхню цього зразка у поздовжньому напрямку, наприклад у напрямку волокна (тобто слідуючи за напрямком волокна на нетканому матеріалі). По цій відрізаній поверхні визначають видиму товщину (t2) верхнього шару 10. Потім по зоні (а1 b1) верхнього шару 10, визначеній до того, як верхній шар 10 і поглинаючий шар 30 будуть з'єднані і дадуть усадку, зоні (а2 b2) верхнього шару 10, визначеній після того, як верхній шар 10 дасть усадку, коли верхній шар 10 і поглинаючий шар 30 з'єднають, обчислюють величину А усадки зони (%) за формулою: величина А усадки зони = [(а1 b1) - (а2 b2)] 100. По цій величині А усадки зони (%) і масі верхнього шару 10, визначеній до того, як верхній шар 10 дасть усадку, коли верхній шар 10 і поглинаючий шар 30 з'єднають, обчислюють масу (Р2) верхнього шару 10 за формулою: маса (Р2) (г/м2) = Р1 100 /(100 -А). Після цього обчислюють густину (d1) верхнього шару 10 за формулою d1 (г/см3) = Р2 (1/100) (1/t1). Густину d2 поглинаючого шару обчислюють так само, як густину верхнього шару 10. Згідно з даним варіантом винаходу отримують наступні позитивні результати. A. Видима товщина (t2) верхнього шару 10 становить принаймні 70% відносно видимої товщини (t1) щоденної прокладки 1. Тому поверхня контакту зі шкірою і поглинаючий шар 30 є достатньо сегрегованими, так що збільшену вологість на поверхні контакту зі шкірою, викликану поглинаючим шаром 30, який поглинає рідину організму, можна регулювати. Крім того, верхній шар 10 досить добре забезпечує зменшення або розподілення тиску від споживача на поглинаючий шар 30, так що вертання назад рідини організму, увібраної у поглинаючому шарі 30, в напрямку до шкіри можна регулювати. Б. Видима товщина (t2) верхнього шару 10 становить не більше 95% відносно видимої товщини (t1) щоденної прокладки 1. Тому поглинаючий шар 30, нижній шар 20 тощо можуть достатньо добре поглинати рідину організму і блокувати протікання рідини організму на білизну. B. Поглинаючий шар 30 має структуру, в якій висота капілярного всмоктування (h2) більша за висоту капілярного всмоктування (h1) верхнього шару 10. Тому рідина організму, виділена на верхній шар, вбирається у поглинаючий шар 30 і регулює рідину організму, що залишається на поверхні контакту зі шкірою та викликає дискомфорт у споживача. Крім того, оскільки рідина організму, що 13 увійшла у поглинаючий шар 30, утримується всередині поглинаючого шару 30, більше рідини організму може увібратися і утримуватися. Г. Видима товщина (t1) щоденної прокладки 1 становить 0,5 мм або більше, так що всі компоненти можуть досить добре поглинати рідину організму. Крім того, t1 становить 5 мм або менше, що зменшує почуття дискомфорту у споживача. Тому щоденна прокладка 1 у кращому варіанті має вигляд більш тонкої поглинаючої прокладки. Д. Верхній шар 10 має ряд тиснених ділянок 40, і через зону контакту зі шкірою верхнього шару, який контактує з поглинаючим шаром 30, виділена рідина організму швидко проникає у поглинаючий шар 30 і тим самим регулює рідину організму, що залишається на поверхні контакту зі шкірою та викликає дискомфорт у споживача. Отже, рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Е. Глибина увігнутої ділянки, сформованої тисненими ділянками 40, становить принаймні 50% відносно видимої товщини (t2) верхнього шару 10, так що у місці увігнутої ділянки поверхня контакту зі шкірою верхнього шару 10 і поглинаючий шар 30 стають ближчими. Тому через ці увігнуті ділянки виділена рідина організму швидко проникає у поглинаючий шар і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Є. Глибина тиснених ділянок 40 становить не більше 95% відносно видимої товщини (t2) верхнього шару 10, так що верхній шар 10, на якому виконані згадані тиснені ділянки, сформований досить добре. Отже, завдяки цим зонам рідину організму, увібрану у поглинаючому шарі, яка вертається назад, у напрямку до шкіри, можна регулювати. Ж. Увігнуті ділянки сформовані тисненими ділянками 40. На верхньому шарі 10 утворюється зона відносно високої густини, на якій виконані згадані тиснені ділянки 40. Виділена рідина організму вбирається у тиснені ділянки 40, які і утворюють зону відносно високої густини, шляхом капілярної дії, яка базується на градієнті густини. Тому рідина організму швидко проникає у поглинаючий шар 30 і регулює рідину організму, що залишається на поверхні контакту зі шкірою та викликає дискомфорт у споживача. З. Поглинаючий шар 30 включає волокно, на яке нанесено гідромасло. Ступінь гідрофільності поглинаючого шару 30 може бути значно вищою порівняно зі ступенем гідрофільності верхнього шару 10. Отже, рідина організму швидко проникає у поглинаючий шар 30 і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. И. Поглинаючий шар 30 включає целюлозне волокно. Ступінь гідрофільності поглинаючого шару 30 може бути значно вищою порівняно зі ступенем гідрофільності верхнього шару 10. Отже, рідина організму швидко проникає у поглинаючий шар 30 і регулює рідину організму, що залишається на 92035 14 поверхні контакту зі шкірою і викликає дискомфорт у споживача. І. Густина поглинаючого шару 30 більша за густину верхнього шару, так що виділена рідина організму вбирається у поглинаючий шар 30 шляхом капілярної дії, яка базується на градієнті густини. Таким чином, рідина організму швидко проникає у поглинаючий шар 30 і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Ї. Густина поглинаючого шару становить 0,05 г/см3 або більше, так що густина поглинаючого шару більша за густину верхнього шару. Отже, рідина організму швидко проникає у поглинаючий шар 30 і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. З іншого боку, густина поглинаючого шару 30 становить 0,25 г/см3 або менше, що дає можливість поглинати і утримувати набагато більше рідини організму. Й. Густина верхнього шару 10 становить 0,0125 г/см3 або більше, завдяки чому верхній шар є достатньо сформованим. Поглинаюча прокладка є м'якою на дотик для споживача. Густина верхнього шару 10 становить 0,150 г/см3 або менше, так що рідина організму вбирається у верхній шар 10 і регулює рідину організму, що залишається на поверхні контакту зі шкірою і викликає дискомфорт у споживача. Більш того, даний винахід не обмежується вищеописаними варіантами і допускає модифікації, удосконалення тощо в межах об'єму винаходу. Наприклад, форма щоденної прокладки 1 може бути округленою, прямокутною, овальною, нагадувати обрис кістки, тощо. Приклади Приклад 1 [Верхній шар] Перший прошарок, що був сформований із багатокомпонентного синтетичного волокна типу «основа в оболонці», в якому основою є поліетилентерефталатова (PET) смола, а оболонкою поліетилен (РЕ) (діаметр волокна: 2,2 дтекс, довжина волокна: 45 мм), і другий прошарок, що був сформований із багатокомпонентного синтетичного волокна типу «основа в оболонці», в якому основою є поліетилентерефталатова (PET) смола, а оболонкою - поліетилен (РЕ) (діаметр волокна: 2,2 дтекс, довжина волокна: 45 мм), і багатокомпонентного синтетичного волокна типу «основа в оболонці», в якому основою є поліетиленова (РЕ) смола, а оболонкою - поліпропілен (РР) (діаметр волокна: 2,2 дтекс, довжина волокна: 45 мм) виготовляли, утворюючи волокна за допомогою чесального апарату з гарнітурою у формі клина, а потім обробляли ці шари гарячим повітрям для утворення двошарової структури. Поверхнева маса першого прошарку становила 20 г/м2, другого прошарку - 15 г/м2, і поверхнева маса всього верхнього шару становила 35 г/м2. [Нижній шар] На нижній шар наносили непроникну для повітря полімерну плівку з поліпропілену, яка мала поверхневу масу 23 г/м2. [Поглинаючий шар] 15 Нетканий матеріал готували, змішуючи віскозне волокно і волокно поліетилентерефталату у співвідношенні віскоза:поліетилетерефталат = 9:1 за технологією Спанлейс, і потім 25 г/м2 отриманого нетканого матеріалу наносили на поглинаючий шар. [Виготовлення щоденної прокладки] Верхній шар і поглинаючий шар із вищезгаданих матеріалів укладали у порядку від шкіри і потім частково з'єднували за допомогою термоклею. Шляхом притискання штампу для тиснення, з якого виступали прямокутні штирки висотою 3 мм, розміщені у шахматному порядку, формували увігнуті тиснені ділянки глибиною 1,00 мм. Потім накладали нижній шар з того боку, до якого верхній шар поглинаючого шару не був приєднаний, і виготовляли щоденну прокладку шляхом часткового з'єднання термоклеєм. В цьому прикладі на штампі для тиснення використовували прямокутні штирки висотою 3 мм, хоча можна застосовувати будь-які штирки висотою більше товщини сполучення верхнього шару і поглинаючого шару, і висота штирка зазвичай може бути в межах 0,6-5,5 мм. Порівняльні приклади 1 - 5 Щоденну прокладку виготовляли з тих самих матеріалів і таким самим способом, що і у Прикладі 1, з тією різницею, що товщину кожного матеріалу змінювали і не виконували тиснених ділянок. Зміни наведені у таблиці 1. Визначення висоти капілярного всмоктування за Клеммом Висоту капілярного всмоктування за Клеммом визначали в оточуючій атмосфері (20°С, відносна вологість 65%), що відповідало вимогам японського стандарту JIS P8141. У контейнер поміщали дистильовану воду і регулювали її температуру до 92035 16 18°С. Спочатку відрізали дослідні зразки розміром 120 мм 15 мм від верхнього шару і поглинаючого шару щоденної прокладки, виготовленої у Прикладі 1 та у Порівняльних прикладах 1-5. Потім за 5 мм від коротких боків цихдослідних зразків наносили паралельні контрольні мітки, зразки занурювали у воду до контрольних міток і утримували вертикально 10 хвилин. Після цього висоту, на яку вода піднімалася від контрольної мітки, відмічали посередині ширини дослідного зразка як висоту капілярного всмоктування за Клеммом. З огляду на те, що об'єктом дослідження був нетканий матеріал, висоту капілярного всмоктування за Клеммом визначали у напрямку волокна і у напрямку, перпендикулярному напрямку волокна, щоб обчислити середнє значення для кожного напрямку. Результат наведений у Таблиці 1. Оцінка поверхневих характеристик Оцінювали м'якість поверхні контакту зі шкірою щоденних прокладок, виготовлених у Прикладі 1 і у Порівняльних прикладах 1 - 5. Із 17 жінок, що брали участь у тестах, така ж кількість тестів, у Таблиці 1 наведена кількість тих, хто оцінив м'якість поверхні щоденної прокладки як кращі поверхневі характеристики. Оцінка поглинальної здатності Оцінювали приховання менструальної крові, незалежно від того, залишалась чи ні менструальна кров на поверхні контакту зі шкірою, при використанні щоденних прокладок, виготовлених у Прикладі 1 і у Порівняльних прикладах 1 - 5. Із 17 жінок, що брали участь у тестах, така ж кількість тестів, у Таблиці 1 наведена кількість тих, хто оцінив, що приховання менструальної крові, тобто поглинальна здатність, була кращою. Таблиця 1 Видима товщи- Всієї прокладки на (мм) Верхнього шару Поглинаючого шару Нижнього шару Висота капіля- Верхній шар Уздовж волокна рного всмоктуПерпендикулярно волокну вання за Кле- Поглинаючий Уздовж волокна ммом (мм) шар Перпендикулярно волокну Верхній шар/вся прокладка (%) Верхній шар/поглинаючий шар (%) Оцінка поверхневих характеристик Оцінка поглинальної здатності Як показано у Таблиці 1, у щоденної прокладки, виготовленої у Прикладі 1, видима товщина верхнього шару становить 87,0% відносно видимої товщини всієї щоденної прокладки, тобто знаходиться в межах 70 - 95%, і висота капілярного Приклад 1 З тиснеБез тисними нених ділянділянок ками 1,49 0,71 1,30 0,49 0,15 0,17 0,05 0,04 9 8 80 51 87,2 69,0 11,5 34,7 17 17 Порівняльні приклади 1 2 3 1,66 0,32 1,29 0,05 70 8 19,3 403,1 2 0 1,73 0,31 1,36 0,05 98 7 17,9 438,7 5 0 1,81 1,23 0,52 0,06 7 44 68,0 42,3 14 6 4 5 1,93 1,42 0,36 0,39 1,52 0,97 0,05 0,06 8 8 43 31 18,7 27,5 422,2 248,7 2 8 4 9 всмоктування поглинаючого шару є більшою за висоту капілярного всмоктування верхнього шару. Крім того, щодо щоденної прокладки, виготовленої у Прикладі 1, то у всіх 17 тестах поглинальну здатність визнали кращою. І навпаки, щодо щоденних прокладок, виготовлених у Порівняльних 17 прикладах, лише у 2-14 тестах поверхневі характеристики оцінили як кращі. У всіх 17 тестах поверхню щоденної прокладки, виготовленої у Прикладі 1, оцінили як м'яку. І навпаки, щодо щоденних прокладок, виготовлених у Порівняльних прикладах, лише у 2-14 тестах поверхневі характеристики оцінили як кращі. 92035 18 В результаті викладеного вище очевидно, що запропонована щоденна прокладка має м'яку поверхню контакту зі шкірою і менший вплив на шкіру, кращі поверхневі характеристики, що включають м'якість на дотик і кращу поглинальну здатність, завдяки якій виділена рідина організму швидко проникає у поглинаючий шар. 19 Комп’ютерна верстка Л. Литвиненко 92035 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
