Гігієнічна прокладка

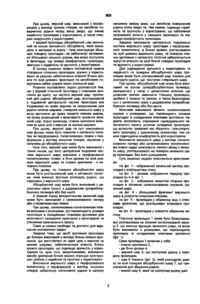

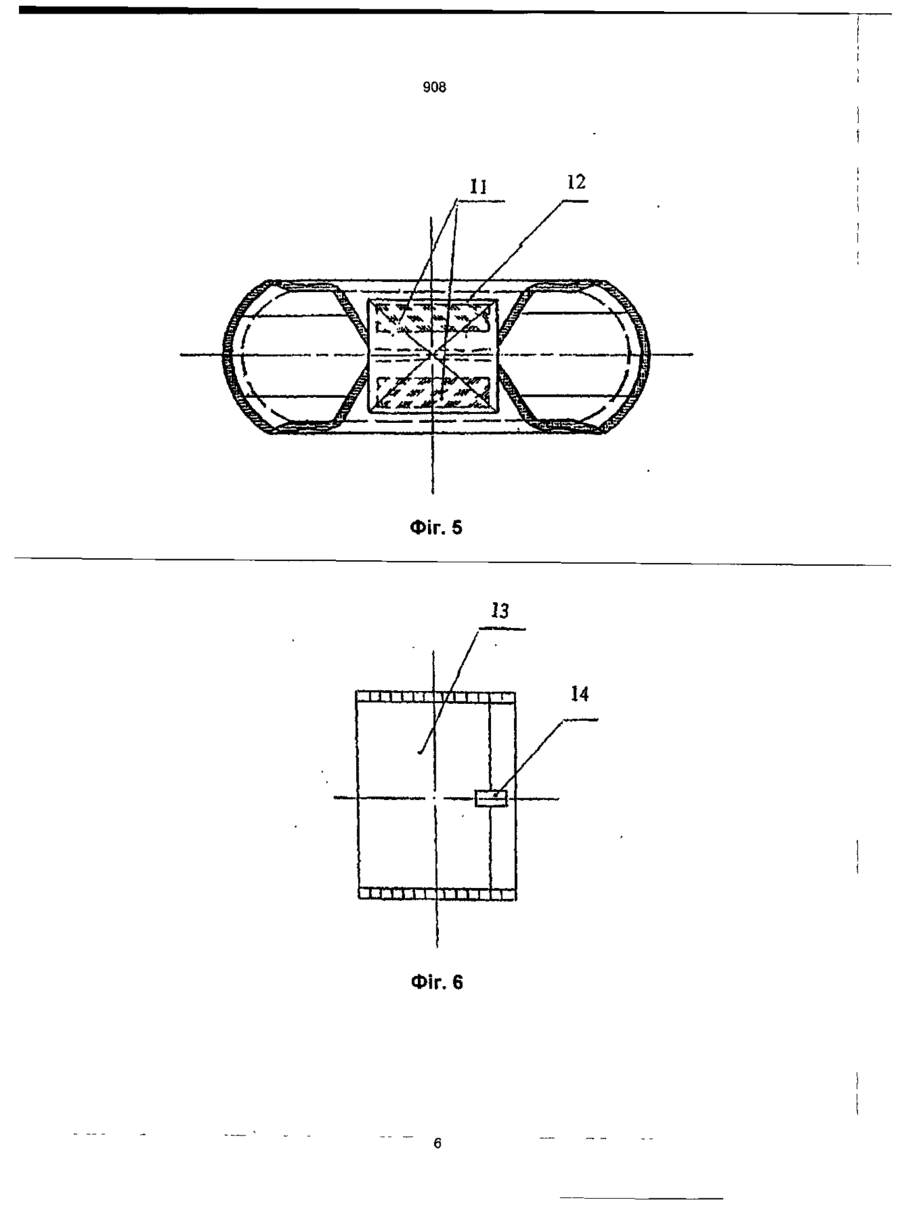

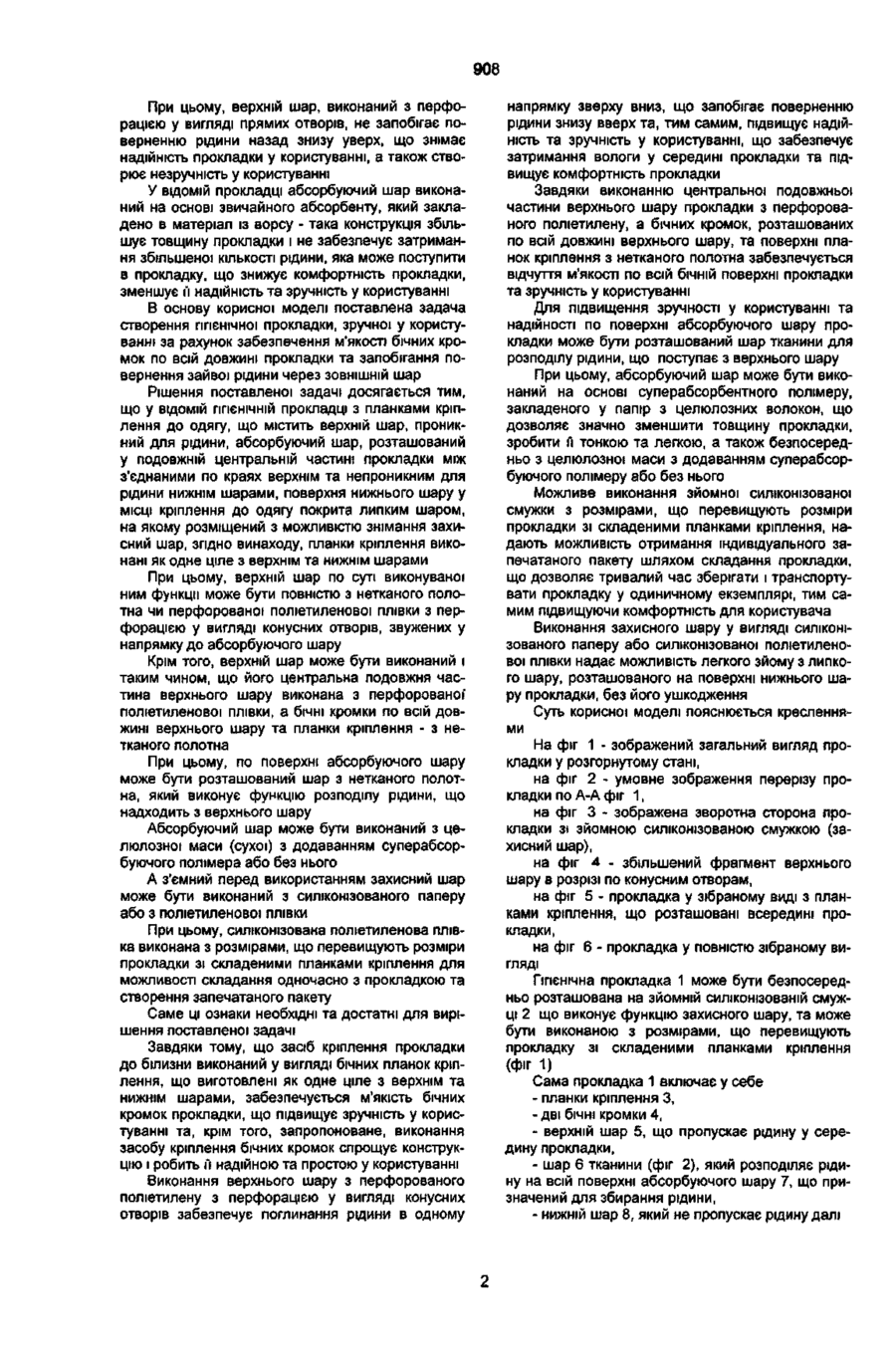

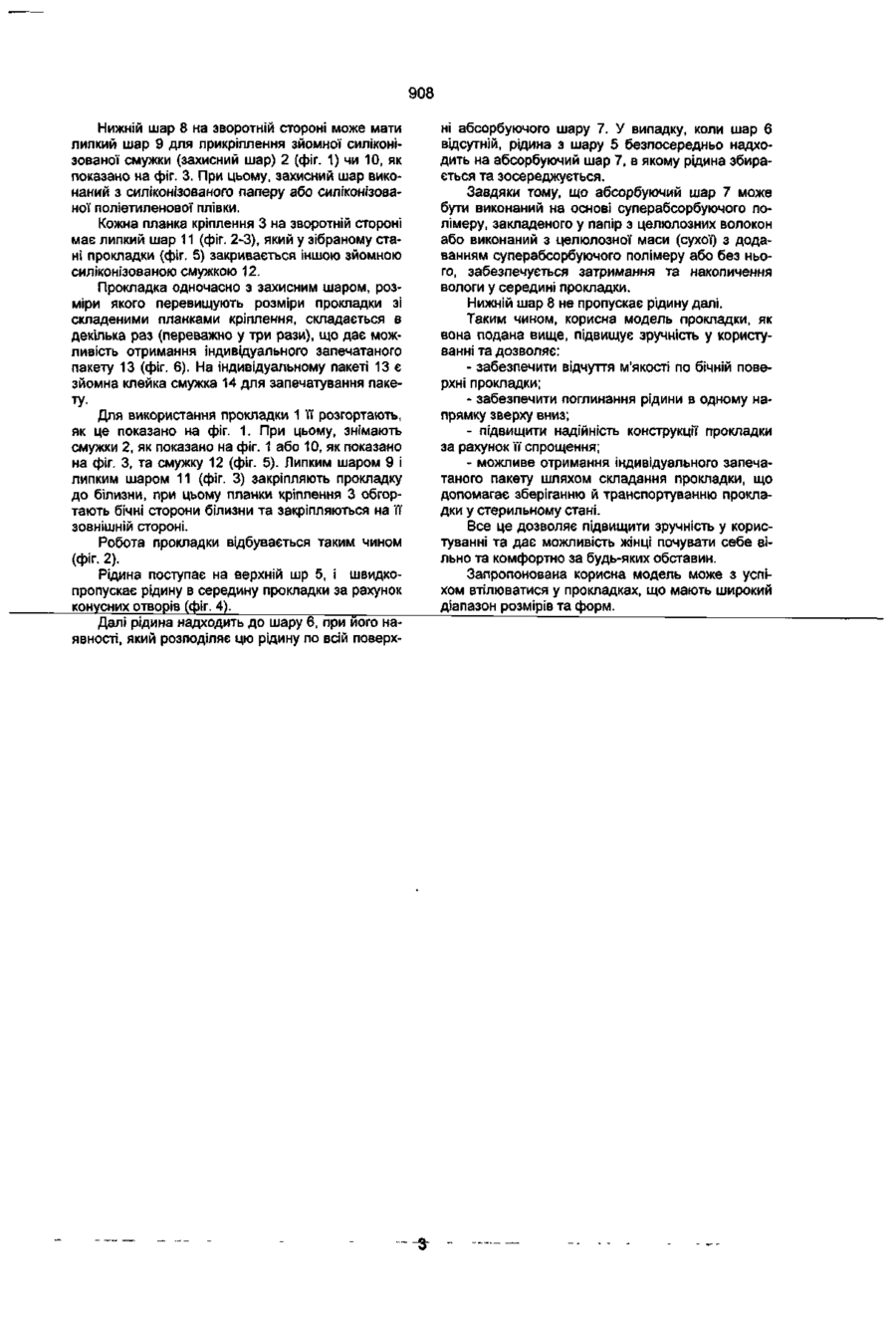

1. Гігієнічна прокладка з планками кріплення до одягу, що містить верхній шар, проникний для рідини, абсорбуючий шар, розташований у подовжній центральній частині прокладки між з'єднаними по краях верхнім та непроникним для рідини нижнім шарами, поверхня нижнього шару у місці кріплення до одягу покрита липким шаром, на якому розміщений з можливістю зняття захисний шар, яка відрізняється тим, що планки кріплення виконані як одне ціле з верхнім та нижнім шарами. 2 Гігієнічна прокладка по п. 1, яка відрізняється тим, що верхній шар виконаний з перфорованої поліетиленової плівки з перфорацією у вигляді конусних отворів, звужених у напрямку до абсорбуючого шару. 3. Гігієнічна прокладка по п. 2, яка відрізняється тим, що центральна подовжня частина верхнього шару прокладки виконана з перфорованої поліетиленової плівки, а бічні крайки по всій довжині верхнього шару та планки кріплення виконані з нетканого полотна. 4. Гігієнічна прокладка по п. 1, яка відрізняється тим, що по поверхні абсорбуючого шару розташований шар з нетканого полотна для розподілу рідини, що надходить з верхнього шару. 5. Гігієнічна прокладка по п. 1, яка відрізняється тим, що абсорбуючий шар виконаний з целюлозної маси з додаванням суперабсорбуючого полімеру або без нього. 6. Гігієнічна прокладка по п. 1, яка відрізняється тим, що захисний шар виконаний з силіконізованого паперу або силіконізованої поліетиленової плівки. 7. Гігієнічна прокладка по п. 6, яка відрізняється тим, що силіконізована поліетиленова плівка виконана з розмірами, що перевищують розміри прокладки зі складеними планками кріплення для отримання індивідуального запечатаного пакета при одночасному її складанні з прокладкою. Корисна модель відноситься до жіночих прокладок, що вживаються з гігієнічною метою та захисту білизни. Відома гігієнічна прокладка має подовжену абсорбуючу прокладку з подовженою віссю, подовжену центральну частину та протилежні подовжені бічні кромки та включає абсорбент, розташований між верхнім шаром, проникним для рідини, та нижнім шаром, непроникним для рідини (пат. США № 5.098.422, кл. A61F13/16, публ. 1992 p.). Проте, відома гігієнічна прокладка має таку властивість, що її бічні кромки сплющуються або накладаються зверху на абсорбуючу прокладку, відкриваючи ділянки білизни та створюючи можливість витоку, а отже, дискомфорт для користувача. Найбільш близьким по технічній суті до запропонованої корисної моделі є технічне рішення по винаходу "Гигиеническая прокладка с планками крепления к одежде" (пат. РФ № 2122846, кл. A61F13/15, 1998 г.). Ця прокладка має верхній шар, проникний для рідини, абсорбуючий шар, розташований у поздовжній частині прокладки, нижній шар, непроникний для рідини. Зовнішня сторона нижнього шару покрита липким шаром, до якого приєднана зйомна силіконізована смужка. До того ж ця прокладка має планки кріплення, прокладки до білизни. При цьому засіб кріплення прокладки до білизни виконаний у вигляді двох планок, закріплених перпендикулярно на протилежних бічних кромках прокладки, ці планки мають нерухому й вільну частини. Вільна частина має засіб для скріплення разом вільних частин планок кріплення, що дуже ускладнює конструкцію прокладки та робить її ненадійною у використанні, особливо коли користувач у динаміці (рухається), що створює незручність у користуванні. Внаслідок того, що планки у вищезгаданій прокладці прикріплені безпосередньо до її бічних кромок, підвищується товщина бічних кромок й тим самим знижується відчуття м'якості бічних кромок та створюється незручність у користуванні. со 00 о о 908 При цьому, верхній шар, виконаний з перфорацією у вигляді прямих отворів, не запобігає поверненню рідини назад знизу уверх, що знімає надійність прокладки у користуванні, а також створює незручність у користуванні У ВІДОМІЙ прокладці абсорбуючий шар виконаний на основі звичайного абсорбенту, який закладено в матеріал із ворсу - така конструкція збільшує товщину прокладки і не забезпечує затримання збільшеної КІЛЬКОСТІ рідини, яка може поступити в прокладку, що знижує комфортність прокладки, зменшує її надійність та зручність у користуванні В основу корисної моделі поставлена задача створення ГІГІЄНІЧНОЇ прокладки, зручної у користуванні за рахунок забезпечення м'якості бічних кромок по всій довжині прокладки та запобігання повернення зайвої рідини через ЗОВНІШНІЙ шар Рішення поставленої задачі досягається тим, що у ВІДОМІЙ ГІГІЄНІЧНІЙ прокладці з планками кріплення до одягу, що містить верхній шар, проникний для рідини, абсорбуючий шар, розташований у подовжній центральній частині прокладки між з'єднаними по краях верхнім та непроникним для рідини нижнім шарами, поверхня нижнього шару у МІСЦІ кріплення до одягу покрита липким шаром, на якому розміщений з можливістю знімання захисний шар, згідно винаходу, планки кріплення виконані як одне ціле з верхнім та нижнім шарами При цьому, верхній шар по суті виконуваної ним функції може бути повністю з нетканого полотна чи перфорованої поліетиленової плівки з перфорацією у вигляді конусних отворів, звужених у напрямку до абсорбуючого шару Крім того, верхній шар може бути виконаний і таким чином, що його центральна подовжня частина верхнього шару виконана з перфорованої' поліетиленової плівки, а бічні кромки по всій довжині верхнього шару та планки кріплення - з нетканого полотна При цьому, по поверхні абсорбуючого шару може бути розташований шар з нетканого полотна, який виконує функцію розподілу рідини, що надходить з верхнього шару Абсорбуючий шар може бути виконаний з целюлозної маси (сухої) з додаванням суперабсорбуючого полімера або без нього А з'ємний перед використанням захисний шар може бути виконаний з силіконізованого паперу або з поліетиленової плівки При цьому, силіконізована поліетиленова плівка виконана з розмірами, що перевищують розміри прокладки зі складеними планками кріплення для можливості складання одночасно з прокладкою та створення запечатаного пакету Саме ці ознаки необхідні та достатні для вирішення поставленої задачі Завдяки тому, що засіб кріплення прокладки до білизни виконаний у вигляді бічних планок кріплення, що виготовлені як одне ціле з верхнім та нижнім шарами, забезпечується м'якість бічних кромок прокладки, що підвищує зручність у користуванні та, крім того, запропоноване, виконання засобу кріплення бічних кромок спрощує конструкцію і робить ґі надійною та простою у користуванні Виконання верхнього шару з перфорованого поліетилену з перфорацією у вигляді конусних отворів забезпечує поглинання рідини в одному напрямку зверху вниз, що запобігає поверненню рідини знизу вверх та, тим самим, підвищує надійність та зручність у користуванні, що забезпечує затримання вологи у середині прокладки та підвищує комфортність прокладки Завдяки виконанню центральної подовжньої частини верхнього шару прокладки з перфорованого поліетилену, а бічних кромок, розташованих по всій довжині верхнього шару, та поверхні планок кріплення з нетканого полотна забезпечується відчуття м'якості ПО ВСІЙ бічній поверхні прокладки та зручність у користуванні Для підвищення зручності у користуванні та надійності по поверхні абсорбуючого шару прокладки може бути розташований шар тканини для розподілу рідини, що поступає з верхнього шару При цьому, абсорбуючий шар може бути виконаний на основі суперабсорбентного полімеру, закладеного у папір з целюлозних волокон, що дозволяє значно зменшити товщину прокладки, зробити її тонкою та легкою, а також безпосередньо з целюлозної маси з додаванням суперабсорбуючого полімеру або без нього Можливе виконання зйомної силіконізованої смужки з розмірами, що перевищують розміри прокладки зі складеними планками кріплення, надають можливість отримання індивідуального запечатаного пакету шляхом складання прокладки, що дозволяє тривалий час зберігати і транспортувати прокладку у одиничному екземплярі, тим самим підвищуючи комфортність для користувача Виконання захисного шару у вигляді силіконізованого паперу або силіконізованої поліетиленової плівки надає можливість легкого зйому з липкого шару, розташованого на поверхні нижнього шару прокладки, без його ушкодження Суть корисної моделі пояснюється кресленнями На фіг 1 - зображений загальний вигляд прокладки у розгорнутому стані, на фіг 2 - умовне зображення перерізу прокладки по А-А фіг 1, на фіг 3 - зображена зворотна сторона прокладки зі зйомною силіконізованою смужкою (захисний шар), на фіг 4 . збільшений фрагмент верхнього шару в розрізі по конусним отворам, на фіг 5 - прокладка у зібраному виді з планками кріплення, що розташовані всередині прокладки, на фіг 6 - прокладка у повністю зібраному вигляді Гігієнічна прокладка 1 може бути безпосередньо розташована на зйомній силіконізованій смужці 2 що виконує функцію захисного шару, та може бути виконаною з розмірами, що перевищують прокладку зі складеними планками кріплення (фіг 1) Сама прокладка 1 включає у себе - планки кріплення З, - дві бічні кромки 4, - верхній шар 5, що пропускає рідину у середину прокладки, - шар 6 тканини (фіг 2), який розподіляє рідину на всій поверхні абсорбуючого шару 7, що призначений для збирання рідини, - нижній шар 8, який не пропускає рідину далі 908 Нижній шар 8 на зворотній стороні може мати липкий шар 9 для прикріплення зйомної силіконізованої смужки (захисний шар) 2 (фіг. 1) чи 10, як показано на фіг. 3. При цьому, захисний шар виконаний з силіконізованого паперу або силіконізованої поліетиленової плівки. Кожна планка кріплення 3 на зворотній стороні має липкий шар 11 (фіг. 2-3), який у зібраному стані прокладки (фіг. 5) закривається іншою зйомною силіконізованою смужкою 12. Прокладка одночасно з захисним шаром, розміри якого перевищують розміри прокладки зі складеними планками кріплення, складається в декілька раз (переважно у три рази), що дає можливість отримання індивідуального запечатаного пакету 13 (фіг. 6). На індивідуальному пакеті 13 є зйомна клейка смужка 14 для запечатування пакету. Для використання прокладки 1 її розгортають, як це показано на фіг. 1. При цьому, знімають смужки 2, як показано на фіг. 1 або 10, як показано на фіг. З, та смужку 12 (фіг. 5). Липким шаром 9 і липким шаром 11 (фіг. 3) закріпляють прокладку до білизни, при цьому планки кріплення 3 обгортають бічні сторони білизни та закріпляються на її зовнішній стороні. Робота прокладки відбувається таким чином (фіг. 2). Рідина поступає на верхній шр 5, і швидкопропускає рідину в середину прокладки за рахунок конусних отворів (фіг. 4). Далі рідина надходить до шару 6, при його наявності, який розподіляє цю рідину по всій поверх ні абсорбуючого шару 7. У випадку, коли шар 6 відсутній, рідина з шару 5 безпосередньо надходить на абсорбуючий шар 7, в якому рідина збирається та зосереджується. Завдяки тому, що абсорбуючий шар 7 може бути виконаний на основі суперабсорбуючого полімеру, закладеного у папір з целюлозних волокон або виконаний з целюлозної маси (сухої) з додаванням суперабсорбуючого полімеру або без нього, забезпечується затримання та накопичення вологи у середині прокладки. Нижній шар 8 не пропускає рідину далі. Таким чином, корисна модель прокладки, як вона подана вище, підвищує зручність у користуванні та дозволяє: - забезпечити відчуття м'якості по бічній поверхні прокладки; - забезпечити поглинання рідини в одному напрямку зверху вниз; - підвищити надійність конструкції прокладки за рахунок її спрощення; - можливе отримання індивідуального запечатаного пакету шляхом складання прокладки, що допомагає зберіганню й транспортуванню прокладки у стерильному стані. Все це дозволяє підвищити зручність у користуванні та дає можливість жінці почувати себе вільно та комфортно за будь-яких обставин. Запропонована корисна модель може з успіхом втілюватися у прокладках, що мають широкий діапазон розмірів та форм. Z МІ 906 -ЧФ Є МІ 806 908 Фіг. 5 13 14 XL У •і--»' У ' і -і I I 1 I V Фіг. 6 908 ДП "Український інститут промислової' власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку / J . / У ! 2001 р Формат 60x84 1/8 Обсяг О &Z обл.-вид. арк. Тираж 50 прим. Зам. &&Ь9 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
