Сайдинг

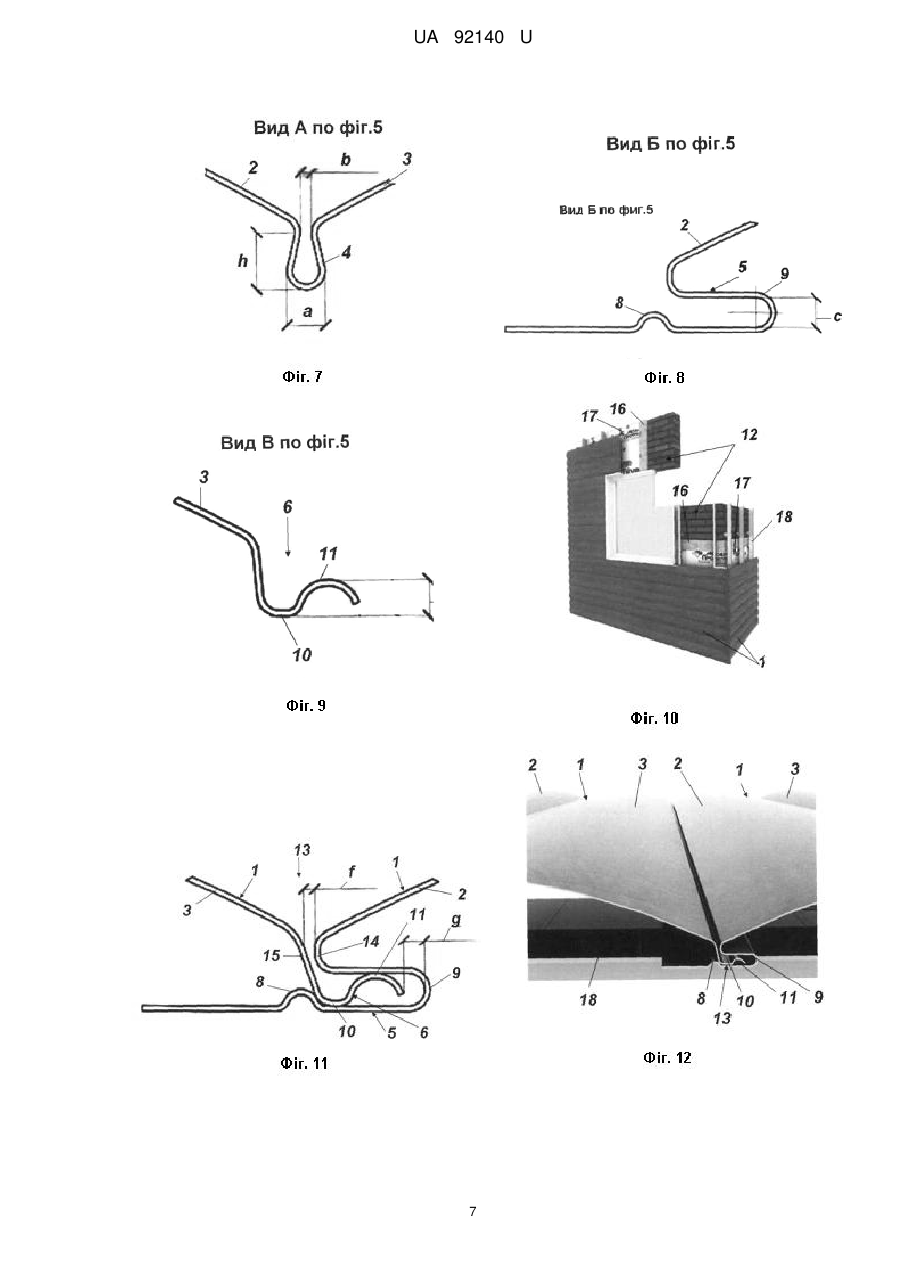

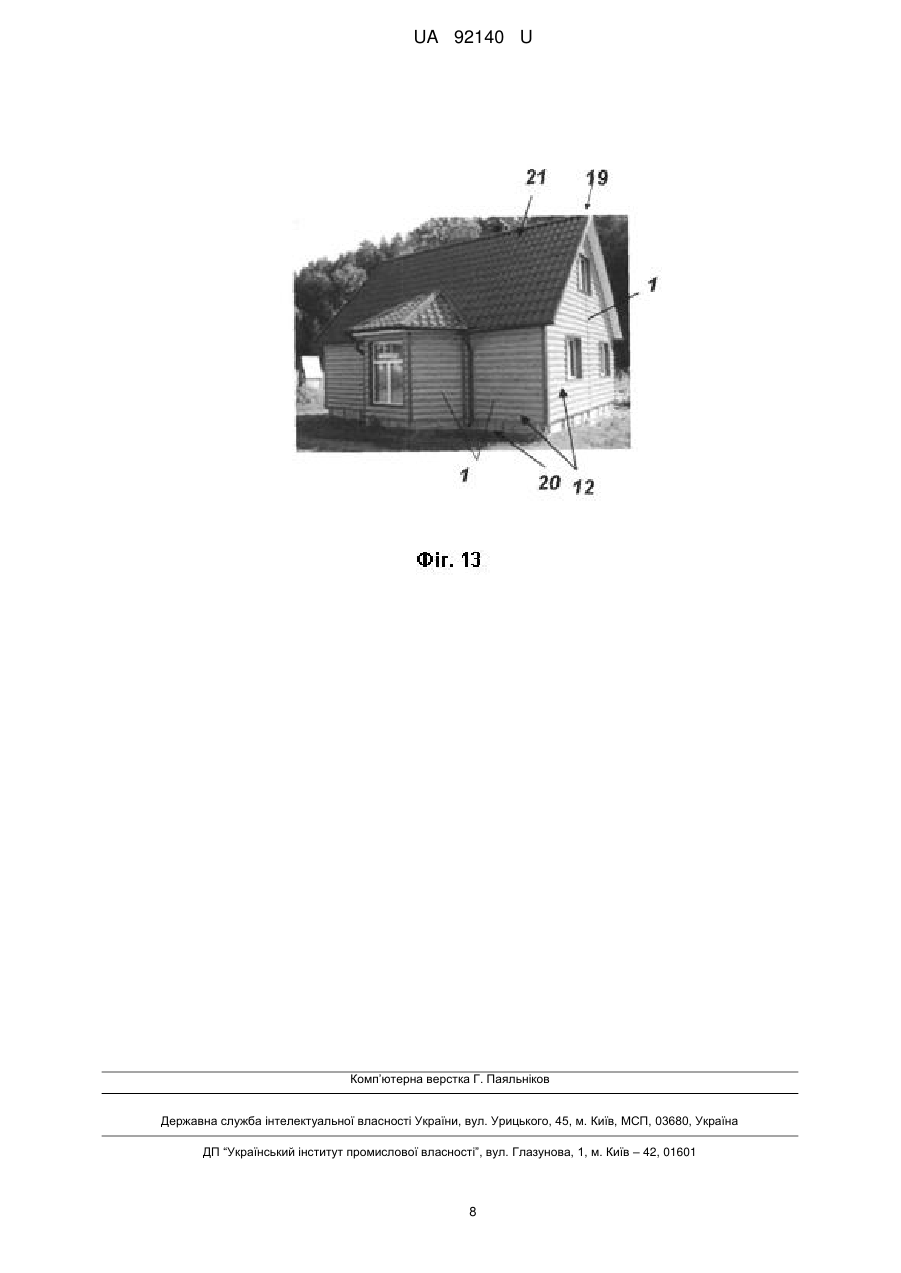

Реферат: Сайдинг, що містить принаймні один профільований лист з, як мінімум, двома гофрами, між якими розташовано ребро і з країв яких виконані елементи кріплення з можливістю утворення в зборі з суміжними такими ж профільованими листами вузлів їх з'єднань. Гофри, між якими розташовано ребро, повернені один до одного під кутом більше ніж на один градус. UA 92140 U (54) САЙДИНГ UA 92140 U UA 92140 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і стосується пристроїв декоративних облицювальних панелей, вузлів їх з'єднань і будов з їх притрансформаційних змін. Відомий сайдинг [1], який містить профільований лист з одним гофром. З країв цього листа виконані елементи кріплення з можливістю утворення в зборі з суміжними такими ж профільованими листами вузлів їх з'єднань. Однак, через наявність лише одного гофра в профільованому листі, такий сайдинг незручний в своєму застосуванні, так як при закріпленні його профільованих листів на стінках будівель потрібно порівняно велика кількість монтажних операцій. Відомий зручніший у своєму застосуванні, прийнятий за прототип корисної моделі сайдинг [2]. Він містить профільований лист з двома гофрами. Між ними розташоване ребро, і з країв виконані елементи кріплення. Вони виконані з можливістю утворення в зборі з суміжними такими ж профільованими листами вузлів з'єднань сайдингу. Гофри, між якими розташовано ребро жорсткості, направлені в один бік і практично паралельні між собою з допуском їх відхилення від паралельності в межах менше одного градуса. Однак, таке розташування гофров погіршує експлуатаційні властивості сайдингу. Це відбувається тому, що після його встановлення ребра жорсткості, скріплених між собою його профільованих листів, вільно розташовані на опорних елементах стін будівель. При сильному бічному вітрі, який може проникати в зазори такого декоративного покриття, відбувається неприємне на слух деренчання всього сайдингу через що з'являється коливання його профільованих листів щодо незакріпленого ребра жорсткості. З'єднання профільованих листів сайдингу забезпечується за допомогою відомого вузла їх з'єднання [3]. Такий вузол складається із зігнутих і вхідних один в одного кінців двох профільованих листів. Кінець одного з них зігнутий з утворенням приймального виступу і П-подібного виступупаза. У цьому пазу розташований кінець іншого профільованого листа, зігнутого з утворенням виступу-фіксатора. Даний фіксатор спирається одночасно своєю зовнішньою частиною на внутрішню стінку згаданого виступу-паза і своєї внутрішньої частиною - на що сполучається вигин між виступом-пазом і іншою частиною згаданого першим профільованого листа. При цьому кінець профільованого листа з виступом-фіксатором додатково зігнутий з утворенням кінцевого виступу, розташованого з зазором до внутрішньої стінки виступу-паза. Однак, надійність такого вузла бажає бути кращою, так як фіксація по двох точках притиснення виступу-фіксатора і наявністю згаданого зазору в конструкції вузла передбачає велику ймовірність коливань елементів його складових від сильних поривів вітру, що проникає в зазори такої конструкції. Тому, в цьому випадку, кінець профільованого листа своїм кінцевим виступом і виступом-фіксаторм буде вдаряти про внутрішні стінки виступу-паза іншого профільованого листа, викликаючи негативний ефект "деренчання" всього закріпленого сайдингу. Кращу фіксацію кінців профілюючих листів сайдингу забезпечує прийнятий за прототип вузол їх з'єднання [2]. Він складається із кінців двох профільованих листів, які зігнуті і входять один в одний. Причому, кінець одного з них зігнутий з утворенням виступу-обмежувача і Л-подібного виступупаза, в якому розташований кінець іншого профільованого листа, зігнутого з утворенням виступу-фіксатора, що спирається на згаданий виступ-обмежувач. Вільний кінець профільованого листа з виступом-фіксатором додатково зігнутий з утворенням додаткового прямого опорного елемента, що спирається на внутрішню стінку виступу-паза. Забезпечення такого з'єднання досягається гарантованим розміром між сполучним вигином і вигином виступу-фіксатора, а також точністю заданого розташування виступу фіксатора і шириною виступу-паза. Проте досягнення точності таких параметрів, а також кута нахилу верхньої полиці Лподібного виступу-паза, передбачає ускладнення конструкції і технології складання такого вузла-прототипу [2]. Крім того, виступ-обмежувач у нього розташований за виступом-пазом на відстані приблизно в тринадцять міліметрів, у результаті чого між виступом-фіксатором і сполученням виступу-паза утворюється значний зазор, приблизно, в шість міліметрів. Це негативно позначається при мінусових температурах в експлуатації сайдингу як облицювального матеріалу на будівлі. У згаданому зазорі відбувається обмерзання вологи, яка скопилася, що може призвести до руйнування вузлів з'єднання сайдингу. У прототипу [2], до того ж, утворені елементами кріплення відкриті канавки, в яких видно перехід гофрів, в результаті чого пропадає ефект натуральності імітації сайдингу під "колоду". 1 UA 92140 U 5 10 15 20 25 30 35 40 45 50 55 60 Із сайдингу [1, 2] і вузлів [3,2] сполучання його профільованих листів, обладнують, як правило, декоративне облицювальне покриття будівель. Наприклад, відома, прийнята за прототип, будівля [4], що містить фундамент, дах і стіни, покриті декоративними облицювальними панелями за допомогою їх вузлів з'єднання. Причому як декоративні облицювальні панелі застосований сайдинг з вузлом сполучень [3]. Однак, застосування в конструкції будівлі такого сайдингу і його сполучних вузлів передбачає велику ймовірність коливань декоративних облицювальних панелей 4 від сильних поривів вітру, що проникає в зазори такої конструкції за згаданим вище недоліком аналога [3]. Застосування ж сайдингу по прототипу [2] в конструкції цієї будівлі, також не усуне коливань декоративних облицювальних панелей 4 через згаданий вище недолік цього сайдингу, викликаючи негативний ефект його "деренчання", а також обмерзання і можливість руйнування вузлів з'єднання сайдингу при мінусових температурах. Задача корисної моделі полягає в отриманні технічного результату, спрямованого на спрощення конструкції, технології виготовлення сайдингу і складання вузла його з'єднання, а також на поліпшення їх експлуатаційних властивостей і експлуатаційних властивостей будівлі після їх застосування в ньому з усуненням негативного явища "деренчання" сайдингу при сильних поривах вітру. Поставлена задача для сайдингу вирішується тим, що сайдинг, що містить принаймні один профільований лист з, як мінімум, двома гофрами, між якими розташовано ребро і з країв яких виконані елементи кріплення з можливістю утворення в зборі з суміжними такими ж профільованими листами вузлів з'єднань сайдингу, має відмітні ознаки: гофри, між якими розташовано ребро, повернені один до одного під кутом більше ніж на один градус. Таке розташування гофрів профільованого листа дозволить створити умова для забезпечення їх кращої Пружинисті щодо ребра такого листа, що необхідно для досягнення можливості надійного притиснення даного ребра до конструкції стіни будівлі при облицювання його сайдингом. Це покращує експлуатаційні властивості сайдингу. Для посилення такого позитивного властивості сайдингу рекомендується також виконання в перерізі його ребра глечикоподібної форми шириною 6 міліметров і глибиною 5 міліметрів, з шийкою цієї форми не більше одного міліметра. Рекомендовані параметри сайдингу: висота сайдингу 28±2,5 мілліметрів, ширина сайдингу 356±5 міліметрів; довжина сайдингу - від 400 до 6000 міліметрів, ширина його гофрів -165±5 міліметрів; радіус кривизни гофрів -169±5 міліметрів; нахил одного з гофрів відносно іншого - на 12±5 градусів. Поставлена задача для вузла з'єднання сайдингу вирішується тим, що вузол з'єднання сайдингу, що складається із кінців двох профільованих листів, які зігнуті і входять один в одний, причому кінець одного з них зігнутий подібно виступу-обмежувача і виступу-паза, в якому розташований кінець іншого профільованого листа, зігнутого з утворенням виступу-фіксатора, спирається на згаданий виступ-обмежувач, має відмітні ознаки: виступ-обмежувач частково розташований в виступі-пазу, а кінець профільованного листа з виступом-фіксатором додатково зігнутий з утворенням додаткового виступу-фіксатора, що спирається на внутрішню стінку виступу-паза. Розміщення виступу-обмежувача частково в виступі-пазу дозволить створити можливість для більш компактного розташування одного в одному елементів вузла з'єднання сайдингу, що спрямоване на зменшення зазорів в цьому з'єднанні і зменшення коливань з'єднаних між собою профільованих листів сайдингу при сильних поривах вітру, а також на усунення негативного явища обмерзання вузла з'єднання сайдингу. Виконання кінця одного профільованого листа з виступом-фіксатором, зігнутим з утворенням додаткового виступу-фіксатора, що спирається на внутрішню стінку виступу-паза іншого профільованого листа, спрямоване на підвищення надійності з'єднання цих листів один з одним і на спрощення конструкції і технології виготовлення сайдингу, і вузла його сполучення, так як виступ-паз в цьому випадку виконується П-подібним, тобто простішим, ніж Л-подібний виступ-паз по прототипу [2]. Виконання додаткового виступу-фіксатора також спрямоване на поліпшення зручності складання вузла з'єднання сайдингу, так як заклинювання решти профільованих його листів буде відбуватися не по дузі і прямій похилої лінії, як в прототипі [2], що незручно для складання, а по двох дуг, що забезпечує можливість більш легкого з'єднання та регулювання посадки кінців цих листів один в одний. Для посилення вищезазначених ефектів при рекомендованих вище числових параметрах сайдингу доцільно, щоб ширина внутрішньої порожнини його виступу-паза і відстань між вершинами його виступу-фіксатора і додаткового виступу фіксатора були рівні трьом міліметрів. 2 UA 92140 U 5 10 15 20 25 30 35 40 45 50 55 60 При цьому забезпечується зазор, максимум в один міліметр, між згаданим ділянкою сполучення і ділянкою сполучення виступу-паза і іншою частиною іншого профільованого листа, а також забезпечується зазор, мінімум в один міліметр, між вільним кінцем додаткового виступуфіксатора одного профільованого листа і внутрішньою торцевою частиною виступу-паза іншого профільованого листа. Поставлена задача для будівлі вирішується тим, що будівля, що містить фундамент, дах і стіни, покриті декоративними облицювальними панелями за допомогою їх вузлів з'єднання, має відмітні ознаки: як декоративні облицювальні панелі застосований сайдинг з вищенаведеними суттєвими ознаками, а як вузли з'єднання декоративних облицювальних панелей - вузол з'єднання сайдингу зі своїми вищенаведеними істотними ознаками. Суть корисної моделі пояснюється ілюстраціями, де на фіг. 1 показано загальний вигляд сайдингу; на фіг. 2 - вид знизу на сайдинг за фіг. 1; на фіг. 3 - вид збоку на сайдинг за фіг. 1; на фіг. 4 - креслення контуру сайдингу за фіг. 3 в початковому стані; на фіг. 5 - креслення контуру сайдингу, підведений гофр якого переміщений вниз з вихідного положення по фіг. 4; на фіг. 6 вид зверху на сайдинг за фіг. 5; на фіг. 7 - вид А по фіг. 5 на ребро сайдингу; на фіг. 8 і 9 показані, відповідно, види Б і В за фіг. 5 на кінці сайдингу; на фіг. 10 - фрагмент стін будівлі, на які кріпляться профільовані листи сайдингу; на фіг. 11 показаний контур вузла з'єднання сайдингу; на фіг. 12 - загальний вигляд вузла з'єднання сайдингу по фіг. 11; на фіг. 13 показано загальний вигляд будівлі, облицьованій сайдингом. Сайдинг за корисною моделлю містить (фіг. 1-6) принаймні один профільований лист 1, вініловий або металевий, з, як мінімум, двома гофрами 2 і 3, які можуть бути будь-якої форми (опуклими, увігнутими, прямокутними, з криволінійною поверхнею та іншими). Від корозії, механічних пошкоджень і вигоряння на сонці профільовані листи 1 такого сайдингу захищаються цинковим і полімерним покриттям. На фіг. 1-6 як приклад показаний профільований металевий лист 1 з криволінійною поверхнею (імітація колоди) двох гофров 2 і 3. Між ними розташоване ребро 4 і гофри 2 і 3 щодо нього повернені один до одного під кутом α більш ніж на один градус. На фіг. 3 і 4, як приклад, показано загальний вигляд і контур профільованого листа 1 сайдингу, що нагадує ширяючу чайку, з кутом α нахилу його гофра 3 на 12±5 градусів стосовно гофра 2, що знаходиться на горизонтальній поверхні θ. Таке розташування гофрів 2 і 3 профільованого листа 1 дозволить створити умова для забезпечення їх кращої пружності щодо ребра 4, що необхідно для досягнення можливості примусового переміщення гофра 3 вниз до горизонтальної поверхні θ (фіг. 5) і, в наслідок - для надійного притиснення даного ребра 4 до об'єкта облицювання сайдингом, що покращує його експлуатаційні властивості. Рекомендовані параметри сайдингу показаного на Фіг. 4-6: висота Η (фіг. 5) дорівнює 28±2,5 міліметрів, ширина С (фіг. 6) дорівнює 356±5 міліметрів; довжина L (фіг. 5) сайдингу - від 400 до 6000 міліметрів, ширина Ε його гофрів 2 і 3 дорівнює 165±5 міліметрів; їх радіус кривизни R дорівнює 169±5 міліметрів; кут α нахилу гофра 3 (фіг.4) дорівнює 12±5 градусів стосовно гофра 2, який лежить на горизонтальній поверхні θ. Для посилення згаданої позитивної властивості сайдингу по надійному притисненню ребра 4 до об'єкта облицювання рекомендується виконання його ребра 4 в перерізі глечикоподібної форми (фіг. 7) шириною а, рівною шести міліметрам, і висотою h, рівною п'яти міліметрам, з горлечком цієї форми шириною b не більше одного міліметра. З країв гофрів 2 і 3 (фіг. 1-6) виконані елементи кріплення, відповідно 5 і 6. Причому на елементі кріплення 5 виконані монтажні отвори 7. У вихідному положенні сайдингу (фіг. 4) ребро 4 знаходиться практично в одній площині горизонтальній поверхні θ, що і елемент кріплення 5. У притиснутому ж стані гофра 3 (фіг. 5) ребро 4 виступає вниз за цю площину на розмір Δ, рівний від 0,5 до двох міліметрів. Елемент кріплення 5 (фіг. 8) виконаний в результаті того, що один з кінців профільованого листа 1 з боку його гофра 2 зігнутий з утворенням виступу-обмежувача 8 і виступу-паза 9, ширина з внутрішньої порожнини якого для прикладу, показаного на фіг. 1-5 та 8, дорівнює трьом міліметрів. Причому, виступ-обмежувач 8 частково розташований в виступі-пазу 9. Елемент кріплення 6 (фіг. 9) виконаний в результаті того, що один з кінців профільованого листа 1 з боку його гофра 3 зігнутий з утворенням нижнього виступу-фіксатора 10 і верхнього виступу-фіксатора 11. При цьому відстань між вершинами нижнього і верхнього виступів-фіксаторів 10, 11 одної ширини з (фіг. 8) внутрішньою порожниною виступу-паза 9, тобто у наведеному прикладі виконання сайдингу, - дорівнює трьом міліметрів. Це зроблено для того, щоб, при облицюванні 3 UA 92140 U 5 10 15 20 25 30 35 40 45 50 55 сайдингом стін 12 (фіг. 10), починаючи зверху-вниз або знизу-вгору, або з вертикальним початком розташування профільованих листів 1 сайдингу, забезпечити зручність формування вузлів 13 (фіг. 11) їх з'єднання між собою. Вузол з'єднання сайдингу 13 (фіг.11, 12), складається із кінців двох профільованих листів 1, які зігнуті і входять один в одний. При цьому в виступі-пазу 9 одного профільованого листа 1 розташовані нижній і верхній виступи-фіксатори 10, 11 іншого профільованого листа 1 з опорою в стінки порожнини згаданого виступу паза 9. Причому нижній виступ-фіксатор 10 спирається також на виступ-обмежувач 8. У даному складальному вузлі з'єднання сайдингу 13 забезпечується зазор f, максимум в один міліметр, між ділянкою сполучення 14 одного профільованого листа 1 і ділянкою сполучення 15 іншого профільованого листа 1, а також забезпечується зазор д, мінімум в один міліметр, між внутрішньою торцевою частиною виступу-паза 9 одного профільованого листа 1 і вільним кінцем верхнього виступу-фіксатора 11 іншого профільованого листа 1. Стіни 12 (фіг. 10) для облицювання їх профільованими листами 1 сайдингу можуть містити утеплювач 16, захисну плівку 17 і елементи 18 установки сайдингу з зібраними вузлами 13 (фіг. 11 і 12) з'єднання його профільованих листів 1 на стінах 12 (фіг. 10) будівлі 19 (фіг. 13), що містить також фундамент 20 і дах 21. Профільовані листи 1 сайдингу виготовляють на спеціальній технологічній лінії і поставляють споживачеві в пакетах мірної довжини. Для декоративного облицювання стін 12 (фіг. 10) їх покривають утеплювачем 16 і захисною плівкою 17 з подальшим кріпленням елементів 18 установки сайдингу. Потім розкроюють профільовані листи 1 сайдингу на потрібні розміри, згідно з розмірами і формами стін 12 будівлі 19 (Фіг. 13). Після цього встановлюють, починаючи зверху чи знизу, початковий профільованний лист 1 з закріплювальними з обох кінців кріпильними елементами (не показані), у тому числі через монтажні отвори 7 (фіг. 1, 2 і 6) на елементах 18 (фіг. 10) установки сайдингу. Потім заводять елемент кріплення 5 іншого профільованого листа 1 (фіг. 11 і 12) всередину елемента кріплення 6 початкового профільованого листа 1 і за допомогою кріпильних елементів (не показані) через монтажні отвори 7 (фіг. 1, 2 і 6), розташовані на елементі кріплення 5 іншого профільованого листа 1, також кріплять цей лист. Потім описані операції кріплення профільованих листів 1 сайдингу на елементах 18 стін 12 (фіг. 10) будівлі 19 (Фіг. 13) повторюють з аналогічним утворенням складальних вузлів 13 сайдингу (фіг. 11 і 12) до повного покриття ним стін 12 (фіг. 10 і 13) вдома 19, з подальшими установлювальними роботами з його вентиляції. Використовуваний при цьому сайдинг за корисною моделлю надає такій будові оригінальний і привабливий зовнішній вигляд, з імітацією оциліндрованих колод з натурального зруба. Цим створюється відчуття затишку і комфорту. Причому, за рахунок того, що, на відміну від сайдингу по прототипу [2], елементами вузлів з'єднання профільованих листів 1 сайдингу створюються більш малі зазори (приблизно в один міліметр), підвищується ефект натуральності стиків "колод". Джерела інформації: 1. Сайдинг GL M2 - електронний ресурс: http://www.splyse.ru/offer/photo/5426/photo_1.html. Дата доступу 9.07.2013. 2. Патент RU 119370 U1, МПК E04F13/12, пріоритет 27.03.2012, опубл. 20.08.2012J Прототип для сайдинга і вузла з'єднання /. 3. Патент RU 124285 U1, МПК E04F13/12, пріоритет 03.05.201, опублік. 20.01.2013. 4. Сайдинг під колоду - електронний ресурс: http://sibdomstroi.ru/sayding_brevno. Дата доступу 9.07.2013. / Прототип для будівлі /. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сайдинг, що містить принаймні один профільований лист з, як мінімум, двома гофрами, між якими розташовано ребро і з країв яких виконані елементи кріплення з можливістю утворення в зборі з суміжними такими ж профільованими листами вузлів їх з'єднань, який відрізняється тим, що гофри, між якими розташовано ребро, повернені один до одного під кутом більше ніж на один градус. 2. Сайдинг за п. 1, який відрізняється тим, що в перерізі ребро профільованого листа виконано глечикоподібної форми. 4 UA 92140 U 5 3. Сайдинг за п. 2, який відрізняється тим, що ширина глечикоподібної форми ребра дорівнює шести міліметрам, а її глибина дорівнює п'яти міліметрам, і горлечко цієї форми виконано не більше одного міліметра. 4. Сайдинг за п. 1, який відрізняється тим, що висота сайдингу дорівнює 28 ± 2,5 міліметрів, ширина сайдингу - 356 ± 5 міліметрів; довжина сайдингу - від 400 до 6000 міліметрів, ширина його гофрів -165 ± 5 міліметрів; радіус кривизни гофрів -169 ± 5 міліметрів; нахил одного з гофрів відносно іншого - на 12 ± 5 градусів. 5 UA 92140 U 6 UA 92140 U 7 UA 92140 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
