Установка для гнуття профільованих листів по радіусу
Формула / Реферат
Установка для гнуття профільованих листів по радіусу, що містить форму, раму, домкрат, гідроциліндри, затискачі, яка відрізняється тим, що закріплення профільованого листа до форми виконується затискачами з окремими кульовими виштамповками, розташованими врозбивку, а форма складається з двох частин, з'єднаних шарнірно.
Текст

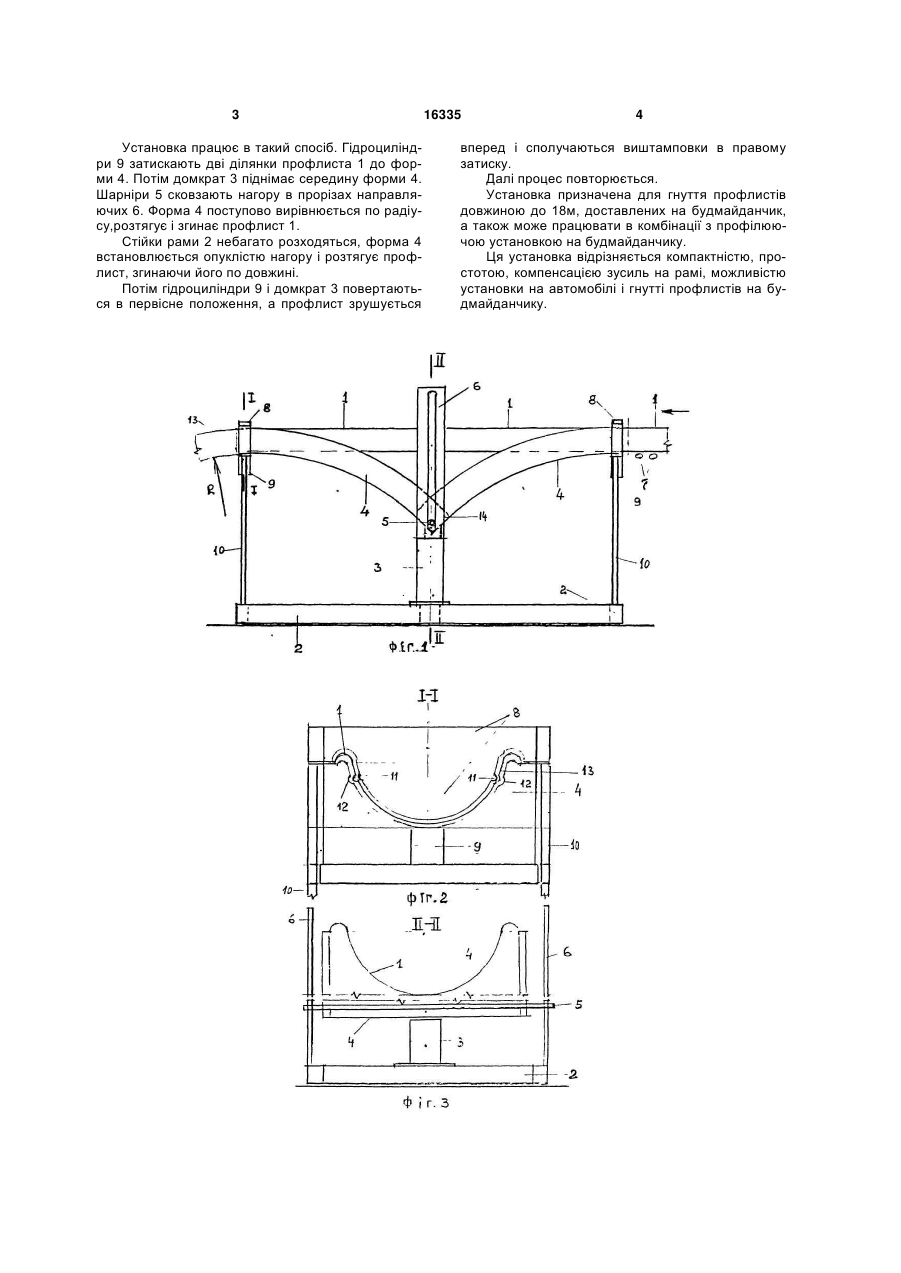

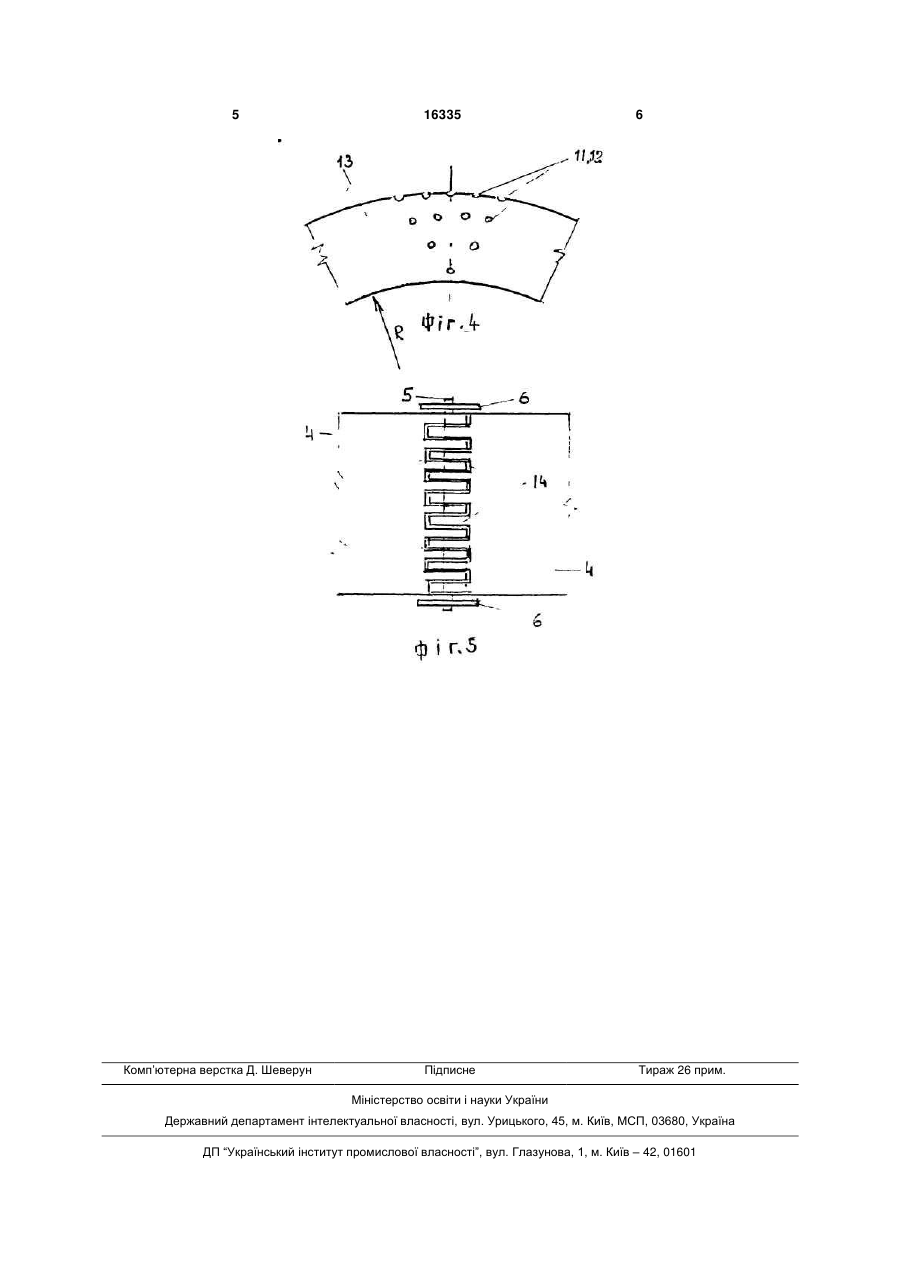

Установка для гнуття профільованих листів по радіусу, що містить форму, раму, домкрат, гідроциліндри, затискачі, яка відрізняється тим, що закріплення профільованого листа до форми виконується затискачами з окремими кульовими виштамповками, розташованими врозбивку, а форма складається з двох частин, з'єднаних шарнірно. (19) (21) u200511076 (22) 22.11.2005 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Назаров Юрій Михайлович (73) Назаров Юрій Михайлович 3 Установка працює в такий спосіб. Гідроциліндри 9 затискають дві ділянки профлиста 1 до форми 4. Потім домкрат 3 піднімає середину форми 4. Шарніри 5 сковзають нагору в прорізах направляючих 6. Форма 4 поступово вирівнюється по радіусу,розтягує і згинає профлист 1. Стійки рами 2 небагато розходяться, форма 4 встановлюється опуклістю нагору і розтягує профлист, згинаючи його по довжині. Потім гідроциліндри 9 і домкрат 3 повертаються в первісне положення, а профлист зрушується 16335 4 вперед і сполучаються виштамповки в правому затиску. Далі процес повторюється. Установка призначена для гнуття профлистів довжиною до 18м, доставлених на будмайданчик, а також може працювати в комбінації з профілюючою установкою на будмайданчику. Ця установка відрізняється компактністю, простотою, компенсацією зусиль на рамі, можливістю установки на автомобілі і гнутті профлистів на будмайданчику. 5 Комп’ютерна верстка Д. Шеверун 16335 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for bending of shaped sheets along a radius
Назва патенту російськоюУстановка для гнутья профилированных листов по радиусу
МПК / Мітки
МПК: B21D 13/00
Мітки: установка, листів, профільованих, радіусу, гнуття
