Спосіб алкілування олефіну ізопарафіном та установка для його здійснення (варіанти)

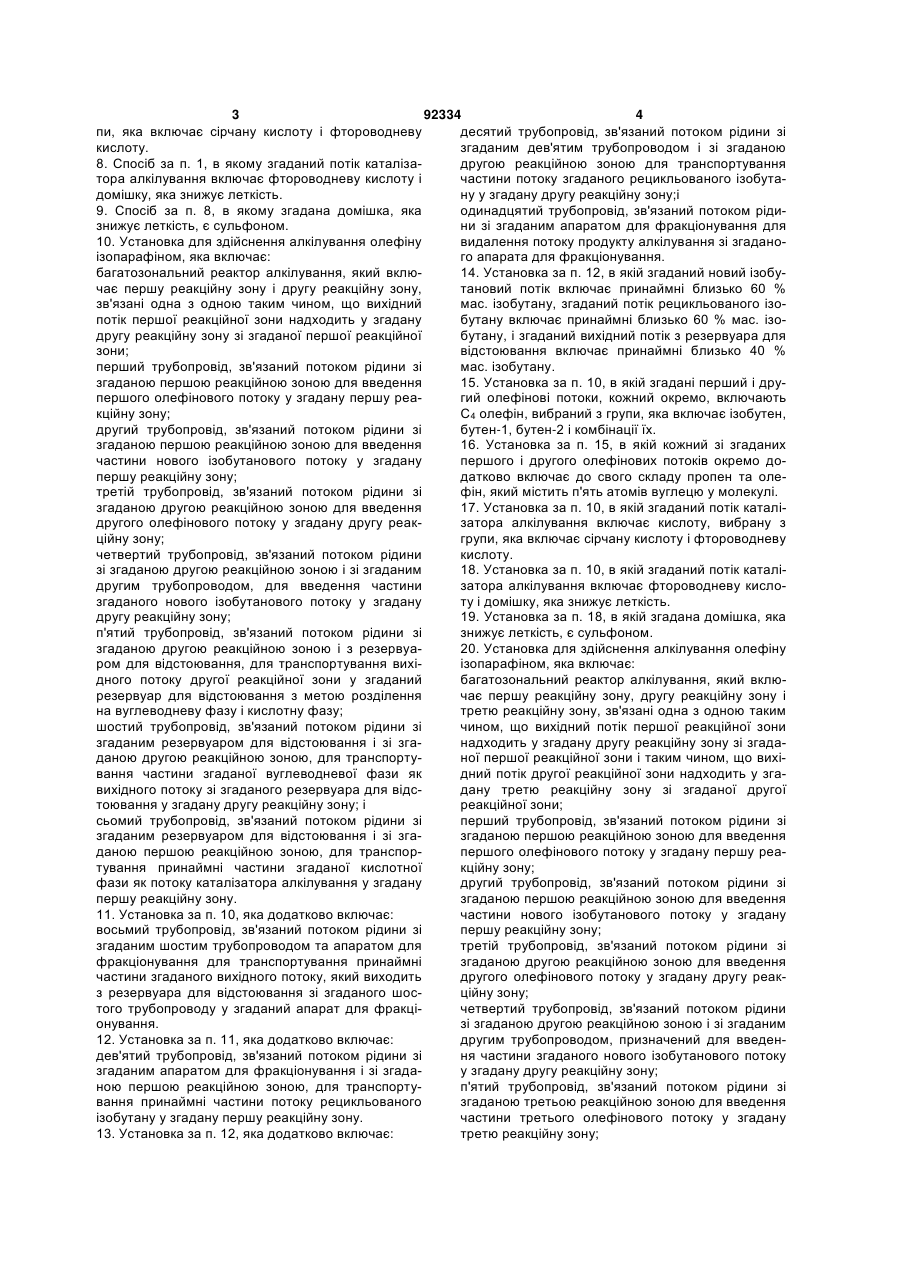

1. Спосіб алкілування олефіну ізопарафіном, який включає: a) змішування і) першого, що містить ізобутан, потоку матеріалу, який надходить, вибраного з групи, яка включає частину потоку нового ізобутану, частину потоку рецикльованого ізобутану, та їх комбінації; і іі) першого потоку олефіну з потоком каталізатора алкілування у першій реакційній зоні, з утворенням внаслідок цього вихідного потоку першої реакційної зони; b) подачу згаданого вихідного потоку першої реакційної зони у другу реакційну зону для змішування з і) другим, що містить ізобутан, потоком матеріалу, який надходить, вибраним з групи, яка включає частину потоку згаданого нового ізобутану, частину потоку згаданого рецикльованого ізобутану, частину потоку, який виходить з резервуара для відстоювання, і комбінації з цих двох або більше; і іі) другим потоком олефіну, з утворенням внаслідок цього вихідного потоку другої реакційної зони; c) альтернативно: I) подачу згаданого вихідного потоку другої реакційної зони у резервуар для відстоювання для розділення на вуглеводневу фазу і кислотну фазу; або II) подачу згаданого вихідного потоку другої реакційної зони і третього потоку олефіну у третю реакційну зону і подачу згаданого вихідного потоку третьої реакційної зони у резервуар для відстоювання для розділення на вуглеводневу фазу і кислотну фазу; і d) видалення принаймні частини згаданої вуглеводневої фази і, таким чином, утворення вихідного потоку резервуара для відстоювання; і 2 (19) 1 3 92334 4 пи, яка включає сірчану кислоту і фтороводневу десятий трубопровід, зв'язаний потоком рідини зі кислоту. згаданим дев'ятим трубопроводом і зі згаданою 8. Спосіб за п. 1, в якому згаданий потік каталізадругою реакційною зоною для транспортування тора алкілування включає фтороводневу кислоту і частини потоку згаданого рецикльованого ізобутадомішку, яка знижує леткість. ну у згадану другу реакційну зону;і 9. Спосіб за п. 8, в якому згадана домішка, яка одинадцятий трубопровід, зв'язаний потоком рідизнижує леткість, є сульфоном. ни зі згаданим апаратом для фракціонування для 10. Установка для здійснення алкілування олефіну видалення потоку продукту алкілування зі згаданоізопарафіном, яка включає: го апарата для фракціонування. багатозональний реактор алкілування, який вклю14. Установка за п. 12, в якій згаданий новий ізобучає першу реакційну зону і другу реакційну зону, тановий потік включає принаймні близько 60 % зв'язані одна з одною таким чином, що вихідний мас. ізобутану, згаданий потік рецикльованого ізопотік першої реакційної зони надходить у згадану бутану включає принаймні близько 60 % мас. ізодругу реакційну зону зі згаданої першої реакційної бутану, і згаданий вихідний потік з резервуара для зони; відстоювання включає принаймні близько 40 % перший трубопровід, зв'язаний потоком рідини зі мас. ізобутану. згаданою першою реакційною зоною для введення 15. Установка за п. 10, в якій згадані перший і друпершого олефінового потоку у згадану першу реагий олефінові потоки, кожний окремо, включають кційну зону; С4 олефін, вибраний з групи, яка включає ізобутен, другий трубопровід, зв'язаний потоком рідини зі бутен-1, бутен-2 і комбінації їх. згаданою першою реакційною зоною для введення 16. Установка за п. 15, в якій кожний зі згаданих частини нового ізобутанового потоку у згадану першого і другого олефінових потоків окремо допершу реакційну зону; датково включає до свого складу пропен та олетретій трубопровід, зв'язаний потоком рідини зі фін, який містить п'ять атомів вуглецю у молекулі. згаданою другою реакційною зоною для введення 17. Установка за п. 10, в якій згаданий потік каталідругого олефінового потоку у згадану другу реакзатора алкілування включає кислоту, вибрану з ційну зону; групи, яка включає сірчану кислоту і фтороводневу четвертий трубопровід, зв'язаний потоком рідини кислоту. зі згаданою другою реакційною зоною і зі згаданим 18. Установка за п. 10, в якій згаданий потік каталідругим трубопроводом, для введення частини затора алкілування включає фтороводневу кислозгаданого нового ізобутанового потоку у згадану ту і домішку, яка знижує леткість. другу реакційну зону; 19. Установка за п. 18, в якій згадана домішка, яка п'ятий трубопровід, зв'язаний потоком рідини зі знижує леткість, є сульфоном. згаданою другою реакційною зоною і з резервуа20. Установка для здійснення алкілування олефіну ром для відстоювання, для транспортування вихіізопарафіном, яка включає: дного потоку другої реакційної зони у згаданий багатозональний реактор алкілування, який вклюрезервуар для відстоювання з метою розділення чає першу реакційну зону, другу реакційну зону і на вуглеводневу фазу і кислотну фазу; третю реакційну зону, зв'язані одна з одною таким шостий трубопровід, зв'язаний потоком рідини зі чином, що вихідний потік першої реакційної зони згаданим резервуаром для відстоювання і зі зганадходить у згадану другу реакційну зону зі згададаною другою реакційною зоною, для транспортуної першої реакційної зони і таким чином, що вихівання частини згаданої вуглеводневої фази як дний потік другої реакційної зони надходить у згавихідного потоку зі згаданого резервуара для відсдану третю реакційну зону зі згаданої другої тоювання у згадану другу реакційну зону; і реакційної зони; сьомий трубопровід, зв'язаний потоком рідини зі перший трубопровід, зв'язаний потоком рідини зі згаданим резервуаром для відстоювання і зі згазгаданою першою реакційною зоною для введення даною першою реакційною зоною, для транспорпершого олефінового потоку у згадану першу реатування принаймні частини згаданої кислотної кційну зону; фази як потоку каталізатора алкілування у згадану другий трубопровід, зв'язаний потоком рідини зі першу реакційну зону. згаданою першою реакційною зоною для введення 11. Установка за п. 10, яка додатково включає: частини нового ізобутанового потоку у згадану восьмий трубопровід, зв'язаний потоком рідини зі першу реакційну зону; згаданим шостим трубопроводом та апаратом для третій трубопровід, зв'язаний потоком рідини зі фракціонування для транспортування принаймні згаданою другою реакційною зоною для введення частини згаданого вихідного потоку, який виходить другого олефінового потоку у згадану другу реакз резервуара для відстоювання зі згаданого шосційну зону; того трубопроводу у згаданий апарат для фракцічетвертий трубопровід, зв'язаний потоком рідини онування. зі згаданою другою реакційною зоною і зі згаданим 12. Установка за п. 11, яка додатково включає: другим трубопроводом, призначений для введендев'ятий трубопровід, зв'язаний потоком рідини зі ня частини згаданого нового ізобутанового потоку згаданим апаратом для фракціонування і зі згадау згадану другу реакційну зону; ною першою реакційною зоною, для транспортуп'ятий трубопровід, зв'язаний потоком рідини зі вання принаймні частини потоку рецикльованого згаданою третьою реакційною зоною для введення ізобутану у згадану першу реакційну зону. частини третього олефінового потоку у згадану 13. Установка за п. 12, яка додатково включає: третю реакційну зону; 5 92334 6 шостий трубопровід, зв'язаний потоком рідини зі ртування принаймні частини потоку рецикльованозгаданою третьою реакційною зоною і зі згаданим го ізобутану у згадану першу реакційну зону. другим трубопроводом, для введення частини 24. Установка за п. 23, яка додатково включає: згаданого нового ізобутанового потоку у згадану тринадцятий трубопровід, зв'язаний потоком рідитретю реакційну зону; ни зі згаданим дванадцятим трубопроводом і зі сьомий трубопровід, зв'язаний потоком рідини зі згаданою другою реакційною зоною для транспорзгаданою третьою реакційною зоною і з резервуатування частини згаданого потоку рецикльованого ром для відстоювання, для транспортування вихіізобутану у згадану другу реакційну зону. дного потоку третьої реакційної зони у згаданий 25. Установка за п. 23, яка додатково включає: резервуар для відстоювання для розділення на чотирнадцятий трубопровід, зв'язаний потоком вуглеводневу фазу і кислотну фазу; рідини зі згаданим тринадцятим трубопроводом і зі восьмий трубопровід, зв'язаний потоком рідини зі згаданою третьою реакційною зоною для транспозгаданим резервуаром для відстоювання і зі згартування частини згаданого потоку рецикльованоданою другою реакційною зоною, для транспортуго ізобутану у згадану третю реакційну зону. вання частини згаданої вуглеводневої фази як 26. Установка за п. 21, яка додатково включає: вихідного потоку зі згаданого резервуара для відсп'ятнадцятий трубопровід, зв'язаний потоком рідитоювання у згадану другу реакційну зону; і ни зі згаданим апаратом для фракціонування для дев'ятий трубопровід, зв'язаний потоком рідини зі видалення потоку продукту алкілування зі згаданозгаданим резервуаром для відстоювання і зі згаго апарата для фракціонування. даною першою реакційною зоною, для транспор27. Установка за п. 20, в якій згаданий новий ізобутування принаймні частини згаданої кислотної тановий потік включає принаймні близько 60 % фази як потоку каталізатора алкілування у згадану мас.ізобутану, згаданий потік рецикльованого ізопершу реакційну зону. бутану включає принаймні близько 60 % мас. ізо21. Установка за п. 20, яка додатково включає: бутану, і згаданий вихідний потік з резервуара для десятий трубопровід, зв'язаний потоком рідини зі відстоювання включає принаймні близько 40 % згаданим восьмим трубопроводом і з апаратом мас. ізобутану. для фракціонування для транспортування при28. Установка за п. 20, в якій згадані перший і друнаймні частини згаданого вихідного потоку резергий олефінові потоки, кожний окремо, включають вуара для відстоювання зі згаданого восьмого С4 олефін, вибраний з групи, яка включає ізобутен, трубопроводу у згаданий апарат для фракціонубутен-1, бутен-2 і комбінації їх. вання. 29. Установка за п. 20, в якій кожний зі згаданих 22. Установка за п. 20, яка додатково включає: першого і другого олефінових потоків окремо доодинадцятий трубопровід, зв'язаний потоком рідидатково включає до свого складу пропен та олени зі згаданим восьмим трубопроводом і зі згадафін, який містить п'ять атомів вуглецю у молекулі. ною третьою реакційною зоною для транспорту30. Установка за п. 20, в якій згаданий потік каталівання частини згаданого вихідного потоку затора алкілування включає кислоту, вибрану з резервуара для відстоювання зі згаданого восьмогрупи, яка включає сірчану кислоту і фтороводневу го трубопроводу у згадану третю реакційну зону. кислоту. 23. Установка за п. 21, яка додатково включає: 31. Установка за п. 20, в якій згаданий потік каталідванадцятий трубопровід, зв'язаний потоком рідизатора алкілування включає фтороводневу кислони зі згаданим апаратом для фракціонування і зі ту і домішку, яка знижує леткість. згаданою першою реакційною зоною для транспо32. Установка за п. 31, в якій згадана домішка, яка знижує леткість, є сульфоном. Даний винахід стосується способу і/або системи алкілування олефіну ізопарафіном з використанням кислотної каталітичної суміші. В іншому аспекті цей винахід стосується способу підвищення відношення ізопарафіну до олефіну у зоні реактора алкілування для зниження кількості ізопентану, який утворюється у реакції ізобутану з олефіном. Коли у цьому документі використовуються фрази «складається по суті з», «що складається по суті з» і схожі фрази, це не виключає наявність інших стадій, складових частин або матеріалів, які спеціально не згадані у цьому описі винаходу, оскільки такі стадії, складові частини або матеріали не впливають на основні і нові характеристики винаходу, крім того, вони не виключають додаткові включення, звичайно пов'язані зі складовими частинами і матеріалами, які використовуються. Вищезазначені терміни і фрази призначені для використання в областях, які перебувають поза юрисдикцією США. У межах юрисдикції США вищезазначені терміни і фрази призначені для використання, оскільки вони прийнятні для тлумачення судами США і Патентним відомством США. З рівня техніки добре відоме застосування процесів каталітичного алкілування для одержання розгалужених вуглеводнів, які мають такі властивості, що вони зручні для використання як компоненти присадок для бензину. Звичайно алкілування олефінів насиченими вуглеводнями, такими, як ізопарафіни, здійснюється шляхом взаємодії реагентів у присутності кислотного каталізатора у реакційній суміші, розшарування реакційної суміші для відділення каталізатора від вуглеводнів і, таким чином, формування фази каталітичної суміші і вихідного потоку реактора алкілування. Вихідний потік реактора алкілування далі зазнає розділення, наприклад, фракціонування, з одержанням потоків окремих продуктів. Як правило, вихідний потік реактора алкілування після процесу 7 92334 8 алкілування містить вуглеводні, які мають від п'яти вання для розділення на вуглеводневу фазу і кисдо десяти атомів вуглецю у молекулі. З метою лотну фазу; або одержання основного компонента для компаундуII) 1) подачу вихідного потоку другої реакційної вання бензину з одержанням бензину найвищої зони у третю реакційну зону для змішування з і) якості переважно, щоб алкіловані вуглеводні, які третім, що містить ізобутан, потоком матеріалу, утворилися у процесі алкілування, були якомога який надходить, вибраним з групи, яка включає більш розгалуженими і містили від семи до дев'яти частину потоку нового ізобутану, частину потоку атомів вуглецю у молекулі. ізобутану з рециклу, частину вихідного потоку з Давно відомо, що підвищення відношення ізорезервуара для відстоювання і комбінації з цих бутану до олефіну у реакторі алкілування сприятдвох або більше; і іі) третім потоком олефіну, з ливо впливає на якість алкілованого продукту. утворенням внаслідок цього вихідного потоку треБагато які оператори апарата алкілування експлутьої реакційної зони; і 2) проходження вихідного атують секції фракціонування нижче по потоку потоку третьої реакційної зони у накопичувальний вуглеводнів у режимі їх максимальної продуктиврезервуар для відстоювання для розділення на ності або у близькому до нього режимі, і, таким вуглеводневу фазу і кислотну фазу; і чином, у результаті обмежується рецикл додаткоd) видалення, принаймні, порції вуглеводневої вого ізобутану у зоні реактора алкілування. Внафази і, таким чином, утворення потоку вихідного слідок цього, розробка вдосконаленого процесу потоку резервуара для відстоювання; і і/або системи для збільшення відношення ізобутае) видалення ізобутану з вуглеводневої фази, ну до олефіну у реакторі алкілування без підвияка залишилася і, таким чином, утворення потоку щення навантаження на систему фракціонування рециркулюючого ізобутану. буде значним внеском у рівень техніки. Відповідно до другого прикладу здійснення Таким чином, є бажаним розробити вдосконаданого винаходу надається система, придатна для лений процес і/або систему для збільшення відалкілування ізобутану олефіном, яка включає наношення ізобутану до олефіну у багатозональному ступне: реакторі алкілування. багатозональний реактор алкілування, який Більше того, є бажаним розробити вдосконавключає першу реакційну зону і другу реакційну лений процес і/або систему для збільшення відзону, зв'язані одна з одною таким чином, що вихіношення ізобутану до олефіну у багатозональному дний потік першої реакційної зони проходить у реакторі алкілування, в якому навантаження на другу реакційну зону з першої реакційної зони; секцію розділення резервуара для відстоювання перший трубопровід, зв'язаний потоком рідини вихідного потоку не було б підвищене значною з першою реакційною зоною для введення першомірою. го олефінового потоку у першу реакційну зону; Ще раз, є бажаним розробити вдосконалений другий трубопровід, зв'язаний потоком рідини процес і/або систему для збільшення відношення з першою реакційною зоною для введення нового ізобутану до олефіну у багатозональному реакторі ізобутанового потоку у першу реакційну зону; алкілування, в якому частина вихідного потоку з третій трубопровід, зв'язаний потоком рідини з резервуара для відстоювання завантажується, другою реакційною зоною для введення другого принаймні, в одну зону реактора алкілування нижолефінового потоку у другу реакційну зону; че по потоку від першої зони реактора алкілуванчетвертий трубопровід, зв'язаний потоком ріня. дини з другою реакційною зоною і з другим трубоВідповідно до першого прикладу здійснення проводом, призначеним для введення частини даного винаходу процес алкілування ізобутану нового ізобутанового потоку у другу реакційну зоолефіном включає наступні стадії: ну; a) змішування і) першого, що містить ізобутан, п'ятий трубопровід, зв'язаний потоком рідини з потоку матеріалу, який надходить, вибраного з другою реакційною зоною і накопичувальним регрупи, яка включає частину потоку нового ізобутазервуаром для відстоювання, для транспортуванну, частину потоку ізобутану з рециклу та їх комбіня вихідного потоку другої реакційної зони у наконації; і іі) першого потоку олефіну з потоком катапичувальний резервуар для відстоювання для лізатора алкілування у першій реакційній зоні, з розділення на вуглеводневу фазу і кислотну фазу; утворенням внаслідок цього вихідного потоку першостий трубопровід, зв'язаний потоком рідини шої реакційної зони; з накопичувальним резервуаром для відстоювання b) проходження вихідного потоку першої реакі з другою реакційною зоною, для транспортування ційної зони у другу реакційну зону для змішування частини вуглеводневої фази як вихідного потоку з з і) другим, що містить ізобутан, потоком матеріанакопичувального резервуара для відстоювання у лу, який надходить, вибраним з групи, яка включає другу реакційну зону; і частину потоку нового ізобутану, частину потоку сьомий трубопровід, зв'язаний потоком рідини ізобутану з рециклу, частину вихідного потоку з з накопичувальним резервуаром для відстоювання резервуара для відстоювання і комбінації з цих і з першою реакційною зоною, для транспортувандвох або більше; і іі) другим потоком олефіну, з ня, принаймні, частини кислотної фази як потоку утворенням внаслідок цього вихідного потоку друкаталізатора алкілування у першу реакційну зону. гої реакційної зони; Відповідно до третього прикладу здійснення c) альтернативно: даного винаходу надається система, придатна для I) подачу вихідного потоку з другої реакційної алкілування ізобутану олефіном, яка включає назони у накопичувальний резервуар для відстоюступне: 9 92334 10 багатозональний реактор алкілування, який ну, Рецикльований ізобутановий потік, придатний включає першу реакційну зону, другу реакційну для використання у даному винаході, включає до зону і третю реакційну зону, зв'язані одна з одною свого складу, принаймні, близько 60% мас, більш таким чином, що вихідний потік першої реакційної переважно, принаймні, близько 80% мас, і ще зони надходить у другу реакційну зону з першої більш переважно, принаймні, близько 85% мас. реакційної зони і таким чином, що вихідний потік ізобутану. Вихідний потік з накопичувального редругої реакційної зони надходить у третю реакційзервуара для відстоювання даного винаходу ну зону з другої реакційної зони; включає до свого складу, принаймні, близько 40% перший трубопровід, зв'язаний потоком рідини мас, більш характерно, принаймні, близько 50% з першою реакційною зоною для введення першомас, і ще більш характерно, принаймні, близько го олефінового потоку у першу реакційну зону; 60% мас. ізобутану, і також звичайно включає до другий трубопровід, зв'язаний потоком рідини свого складу, принаймні, близько 0,3% мас, більш з першою реакційною зоною для введення нового характерно, принаймні, близько 0,6%мас., і ще ізобутанового потоку у першу реакційну зону; більш характерно, принаймні, близько 1,0% мас. третій трубопровід, зв'язаний потоком рідини з ізопентану. другою реакційною зоною для введення другого Потік каталізатора алкілування, придатний для олефінового потоку у другу реакційну зону; використання у даному винаході, вибирається з четвертий трубопровід, зв'язаний потоком рігрупи, яка включає до свого складу сірчану кислодини з другою реакційною зоною і з другим труботу і фтороводневу кислоту. Потік каталізатора алпроводом, призначеним для введення частини кілування може також додатково включати до свонового ізобутанового потоку у другу реакційну зого складу домішку, яка знижує леткість. Потік ну; каталізатора алкілування може також ще додаткоп'ятий трубопровід, зв'язаний потоком рідини з во включати до свого складу воду і кислоторозтретьою реакційною зоною для введення частини чинне масло, які є побічним продуктом процесу третього олефінового потоку у третю реакційну алкілування. зону; Домішкою, яка знижує леткість, може бути шостий трубопровід, зв'язаний потоком рідини будь-яка сполука, ефективна у зниженні леткості з третьою реакційною зоною і з другим трубопросуміші, яка одержується у результаті додання доводом, призначеним для введення частини нового мішки, яка знижує леткість, до кислоти. Конкретніізобутанового потоку у третю реакційну зону; ше, домішкою, яка знижує леткість, може бути сьомий трубопровід, зв'язаний потоком рідини сполука, яка вибирається з групи, яка включає до з третьою реакційною зоною і накопичувальним свого складу сульфон, аміак, метиламіни, етиларезервуаром для відстоювання, для транспортуміни, пропіламіни, бутиламіни, пентиламіни, піривання вихідного потоку третьої реакційної зони у дин, алкілпіридини, піколін, меламін, гексаметиленакопичувальний резервуар для відстоювання для нтетрамін та до них подібні. розділення на вуглеводневу фазу і кислотну фазу; Сульфони, придатні для використання у цьому восьмий трубопровід, зв'язаний потоком рідивинаході - це сульфони загальної формули ни з накопичувальним резервуаром для відстоюR-SО2-R1, вання і з другою реакційною зоною, для транспорде R і R1 є моновалентними вуглеводневими тування частини вуглеводневої фази як вихідного алкільними або арильними замісниками, кожний з потоку з накопичувального резервуара для відсяких містить від 1 до 8 атомів, і де R і R1 можуть тоювання у другу реакційну зону; і бути однаковими або різними. Приклади придатдев'ятий трубопровід, зв'язаний потоком рідиних сульфонів включають, але не обмежуються ни з накопичувальним резервуаром для відстоюними, диметилсульфон, ди-н-пропілсульфон, дивання і з першою реакційною зоною, для транспофенілсульфон, етилметилсульфон та аліциклічні ртування, принаймні, частини кислотної фази як сульфони, в яких SO2 група зв'язана з вуглеводнепотоку каталізатора алкілування у першу реакційвим кільцем. У такому випадку R і R1 разом утвону зону. рюють розгалужену або нерозгалужену вуглеводФіг. 1 і 2 є спрощеними технологічними діагневу дивалентну одиницю, яка переважно містить рамами, які зображають різні приклади здійснення від 3 до 12 вуглецевих атомів. Серед останніх тетпроцесу винаходу. раметиленсульфон або сульфолан, 3Перший, другий і третій олефінові потоки, метилсульфолан і 2,4-диметилсульфолан конкрепридатні для використання у даному винаході, тніше придатні, оскільки вони мають ту перевагу, такі, що кожний окремо включає, складається з що вони рідкі в умовах здійснення процесу, які або складається по суті з С4 олефіну, який вибистосуються цього документа. Ці сульфони можуть рається з групи, яка включає до свого складу ізотакож мати замісників, зокрема, один або більше бутен, бутен-1, бутен-2 і комбінації їх. Так, перший, атомів галогену, таких, як, наприклад, хлорметидругий і третій олефінові потоки можуть окремо летилсульфон. Ці сульфони можуть успішно задодатково включати до свого складу або складастосовуватися у вигляді сумішей їх з двох і більше. тися по суті з пропену і/або олефіну, який містить Найбільш переважною домішкою, яка знижує летп'ять атомів вуглецю у молекулі. кість, є сульфолан. Новий ізобутановий потік, придатний для виПереважно, потік каталізатора алкілування користання у даному винаході, включає до свого включає до свого складу, складається або складаскладу, принаймні, близько 60% мас, більш переється по суті з фтороводневої кислоти, більш певажно, принаймні, близько 70% мас, і ще більш реважно, включає до свого складу, складається з переважно, принаймні, близько 90% мас. ізобутаабо складається по суті з фтороводневої кислоти і 11 92334 12 домішки, яка знижує леткість, і ще більш переважара відстоювання з трубопроводу 115 в апарат но, включає до свого складу, складається з або для фракціонування 121. складається по суті з фтороводневої кислоти і суНеобов'язково апарат для фракціонування льфону. 121, зв'язаний потоком рідини через трубопровід Відповідно до першого прикладу здійснення 123 з трубопроводом 103, і трубопровід 123 забезвинаходу (варіант І стадії с) і до другого прикладу печує дев'ятий трубопровід, призначений для виздійснення даного винаходу, і відносно Фіг. 1, зодалення потоку рецикльованого ізобутану з апарабражений процес алкілування системи 10, який та для фракціонування 121 і для транспортування, може включати, складатися з або складатися по принаймні, частини потоку рецикльованого ізобусуті з наступних стадій/компонентів. тану у першу реакційну зону 101а через трубопроЗабезпечують багатозональний реактор алківід 103. лування 101 заданими першою реакційною зоною Трубопровід 123, зв'язаний потоком рідини че101а і другою реакційною зоною 101b. Зазначені рез трубопровід 125 з трубопроводом 107, і трубоперша реакційна зона 101а і друга реакційна зона провід 125 забезпечує десятий трубопровід, приз101b у процесі експлуатації зв'язані одна з одною начений для транспортування, принаймні, частини таким чином, що вихідний потік першої реакційної потоку рецикльованого ізобутану у другу реакційну зони проходить у другу реакційну зону 101b з перзону 101Ь через трубопровід 107. шої реакційної зони 101а. Багатозональний реакАпарат для фракціонування 121, зв'язаний потор алкілування 101, зв'язаний потоком рідини з током рідини з трубопроводом 127, який забезпетрубопроводом 103, який забезпечує · перший чує одинадцятий трубопровід, призначений для трубопровід, призначений для введення першого видалення потоку продукту алкілування з апарата олефінового потоку у першу реакційну зону 101а. для фракціонування 121. Трубопровід 103, зв'язаний потоком рідини з труМається на увазі, що фіг. 1 зображає приклад бопроводом 105, що забезпечує другий трубопроздійснення винаходу і те, що, у більшості випадків, від, призначений для одержання нового ізобутаноізобутан, який підводиться до реакційної зони 101b вого потоку і для введення частини нового через трубопровід 107, містить у своєму складі ізобутанового потоку у першу реакційну зону 101а. другий ізобутанвмісний потік, який підводиться, Багатозональний реактор алкілування 101, зв'язавибраний з групи, яка містить новий ізобутановий ний потоком рідини з трубопроводом 107, який потік, рецикльований ізобутановий потік, потік з забезпечує третій трубопровід, призначений для резервуара для відстоювання та їх комбінації. Жовведення другого олефінового потоку у другу реадним чином не можна інтерпретувати фіг. 1 як такційну зону 101b. Трубопроводи 105 і 107, зв'язані ку, що обмежує об'єм винаходу, так, що частини потоком рідини з трубопроводом 109, що забезпекожного нового ізобутанового потоку, потоку рецичує четвертий трубопровід, призначений для ввекльованого ізобутану і вихідного потоку резервуадення частини нового ізобутанового потоку у другу ра для відстоювання повинні бути підведені до реакційну зону 101b через трубопровід 107. Багадруготреакційної зони 101b. тозональний реактор алкілування 101, зв'язаний Відповідно до першого прикладу здійснення потоком рідини з трубопроводом 111, зв'язаний з винаходу (варіант II стадії с) і до третього прикларезервуаром для відстоювання 113, і трубопровід ду здійснення даного винаходу, і відносно фіг. 2, 111 забезпечує п'ятий трубопровід, призначений зображений процес алкілування системи 20, який для транспортування вихідного потоку другої реаможе включати, складатися з або складатися по кційної зони з другої реакційної зони 101b у резерсуті з наступних стадій. вуар для відстоювання 113 для розділення на вугЗабезпечують багатозональний реактор алкілеводневу фазу і кислотну фазу. Резервуар для лування 201 заданими першою реакційною зоною відстоювання 113, зв'язаний потоком рідини з тру201а, другою реакційною зоною 201b і третьою бопроводом 115 з другою реакційною зоною 101b, реакційною зоною 201с. Зазначені перша реакційі трубопровід 115 забезпечує шостий трубопровід, на зона 201а і друга реакційна зона 201b у процесі призначений для видалення, принаймні, частини експлуатації зв'язані одна з одною таким чином, вуглеводневої фази як вихідного потоку резервуащо вихідний потік першої реакційної зони надхора відстоювання з резервуара для відстоювання дить у другу реакційну зону 201b з першої реакцій113 і для транспортування, принаймні, частини ної зони 201а. Зазначені друга реакційна зона вихідного потоку резервуара відстоювання у другу 201b і третя реакційна зона 201с у процесі експлуреакційну зону 101b. атації зв'язані одна з одною таким чином, що вихіРезервуар для відстоювання 113, зв'язаний дний потік другої реакційної зони надходить у трепотоком рідини через трубопровід 117 з трубопротю реакційну зону 201с з другої реакційної зони водом 103, і трубопровід 117 забезпечує сьомий 201b. Багатозональний реактор алкілування 201, трубопровід, призначений для транспортування, зв'язаний потоком рідини з трубопроводом 203, принаймні, частини кислотної фази як потоку катаякий забезпечує перший трубопровід, призначений лізатора алкілування у першу реакційну зону 101а для введення першого олефінового потоку у перчерез трубопровід 103. шу реакційну зону 201а. Трубопровід 203, зв'язаНеобов'язково трубопровід 115 зв'язаний поний потоком рідини з трубопроводом 205, який током рідини через трубопровід 119 з апаратом забезпечує другий трубопровід, призначений для для фракціонування 121, і трубопровід 119 забезодержання нового ізобутанового потоку і для ввепечує восьмий трубопровід, призначений для традення частини нового ізобутанового потоку у пернспортування частини вихідного потоку з резервушу реакційну зону 201а. Багатозональний реактор алкілування 201, зв'язаний потоком рідини з тру 13 92334 14 бопроводом 207, який забезпечує третій трубопТрубопровід 229, зв'язаний потоком рідини черовід, призначений для введення другого олефірез трубопровід 231 з трубопроводом 207, і трубонового потоку у другу реакційну зону 201b. Трубопровід 231 забезпечує тринадцятий трубопровід, проводи 205 і 207, зв'язані потоком рідини з призначений для транспортування, принаймні, трубопроводом 209, який забезпечує четвертий частини потоку ре цикльованого ізобутану у другу трубопровід, призначений для введення частини реакційну зону 201b через трубопровід 207. Трунового ізобутанового потоку у другу реакційну зону бопровід 231, крім того, зв'язаний потоком рідини 201b через трубопровід 207. Багатозональний речерез трубопровід 233 з трубопроводом 211, і труактор алкілування 201, зв'язаний потоком рідини з бопровід 233 забезпечує чотирнадцятий трубоптрубопроводом 211, який забезпечує п'ятий труборовід, призначений для транспортування частини провід, призначений для введення третього олепотоку рецикльованого ізобутану у третю реакційфінового потоку у третю реакційну зону 201с. ну зону 201с через трубопровід 211. Трубопровід 209, зв'язаний потоком рідини чеАпарат для фракціонування 225, зв'язаний порез трубопровід 213 з трубопроводом 211, і труботоком рідини з трубопроводом 235, який забезпепровід 213 забезпечує шостий трубопровід, призчує п'ятнадцятий трубопровід, призначений для начений для введення частини нового видалення потоку продукту алкілування з апарата ізобутанового потоку у третю реакційну зону 201с. для фракціонування 225. Багатозональний реактор алкілування 201, зв'язаМається на увазі, що фіг. 2 зображає приклад ний потоком рідини через трубопровід 215 з резездійснення винаходу і те, що, у більшості випадків, рвуаром для відстоювання 217, і трубопровід 215 ізобутан, який підводиться до реакційної зони 201b забезпечує сьомий трубопровід, призначений для через трубопровід 207, містить у своєму складі транспортування вихідного потоку третьої реакдругий ізобутанвмісний потік, який підводиться, ційної зони з третьої реакційної зони 201с у резервибраний з групи, яка містить новий ізобутановий вуар для відстоювання 217 для розділення на вугпотік, рецикльований ізобутановий потік, потік з леводневу фазу і кислотну фазу. Резервуар для резервуара для відстоювання та їх комбінації. Крім відстоювання 217, зв'язаний потоком рідини через того, мається на увазі, що, у більшості випадків, трубопровід 219 з другою реакційною зоною 201b, і ізобутан, який підводиться до реакційної зони 201с трубопровід 219 забезпечує восьмий трубопровід, через трубопровід 211, містить у своєму складі призначений для видалення, принаймні, частини третій ізобутанвмісний потік, який підводиться, вуглеводневої фази як вихідного потоку резервуавибраний з групи, яка містить новий ізобутановий ра відстоювання з резервуара для відстоювання потік, рецикльований ізобутановий потік, потік з 217 і для транспортування, принаймні, частини резервуара для відстоювання та їх комбінації. вихідного потоку резервуара відстоювання у другу Жодним чином не можна інтерпретувати фіг. 2 реакційну зону 201b. як таку, що обмежує об'єм винаходу, так, що часРезервуар для відстоювання 217, зв'язаний тини кожного нового ізобутанового потоку, потоку потоком рідини через трубопровід 221 з трубопрорецикльованого ізобутану і вихідного потоку резеводом 203, і трубопровід 221 забезпечує дев'ятий рвуара для відстоювання повинні бути підведені трубопровід, призначений для транспортування, до кожної з реакційних зон 201b і 201с. принаймні, частини кислотної фази як потоку катаПРИКЛАД лізатора алкілування у першу реакційну зону 201а Нижченаведений приклад поданий для додатчерез трубопровід 203. кової ілюстрації винаходу і не повинен інтерпретуНеобов'язково трубопровід 219 зв'язаний чеватися як такий, що надмірно обмежує його об'єм. рез трубопровід 223 з апаратом для фракціонуДані, подані у Таблицях 1 і 2, оброблені за довання 225, і трубопровід 223 забезпечує десятий помогою комп'ютерної програми, яка моделює трубопровід, призначений для транспортування ділянку HF алкілування. Порівняльне Моделюванчастини вихідного потоку з резервуара відстоюня А - для ділянки HF алкілування, що не включає вання з трубопроводу 219 в апарат для фракціозавантаження частини, принаймні, вихідного потонування 225. ку з резервуара для відстоювання у реакційну зону Трубопровід 219, зв'язаний потоком рідини ченижче по потоку від першої реакційної зони. Морез трубопровід 227 з трубопроводом 211, і трубодель Процесу В відповідно до винаходу - для діпровід 227 забезпечує одинадцятий трубопровід, лянки HF алкілування, що включає завантаження, призначений для транспортування частини вихідпринаймні, частини вихідного потоку з резервуара ного потоку з резервуара для відстоювання з трудля відстоювання у реакційну зону нижче по потобопроводу 223 у третю реакційну зону 201с через ку з першої реакційної зони. Для обох моделювань трубопровід 211. використовувалися нижченаведені параметри: Апарат для фракціонування 225, зв'язаний поТемпература = близько 90°F внутрішня; і током рідини через трубопровід 229 з трубопровоблизько 98°F зовнішня дом 203, і трубопровід 229 забезпечує дванадцяКаталізатор: близько 81% мас. HF, тий трубопровід, призначений для видалення близько 4% мас. ASO, потоку рецикльованого ізобутану з апарата для близько 2% мас. Н2О, і фракціонування 225 і для транспортування, приблизько 10% мас. сульфону (Домішка) наймні, частини потоку рецикльованого ізобутану у першу реакційну зону 201а через трубопровід 203. 15 92334 16 17 Як видно з даних моделювання Таблиць 1 і 2, винахідницький процес, який включає рециклювання, принаймні, частини вихідного потоку з резервуара для відстоювання у реакційну систему, призводить до того/ у результаті дає менший за 92334 18 гальний вміст ізопентану і більш високі внутрішні відношення Ізобутан/Олефін порівняно з Порівняльним процесом без рециклювання, принаймні, частини вихідного потоку з резервуара для відстоювання у реакційну систему. 19 Комп’ютерна верстка І. Скворцова 92334 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
