Кришка для ємності у формі стакана

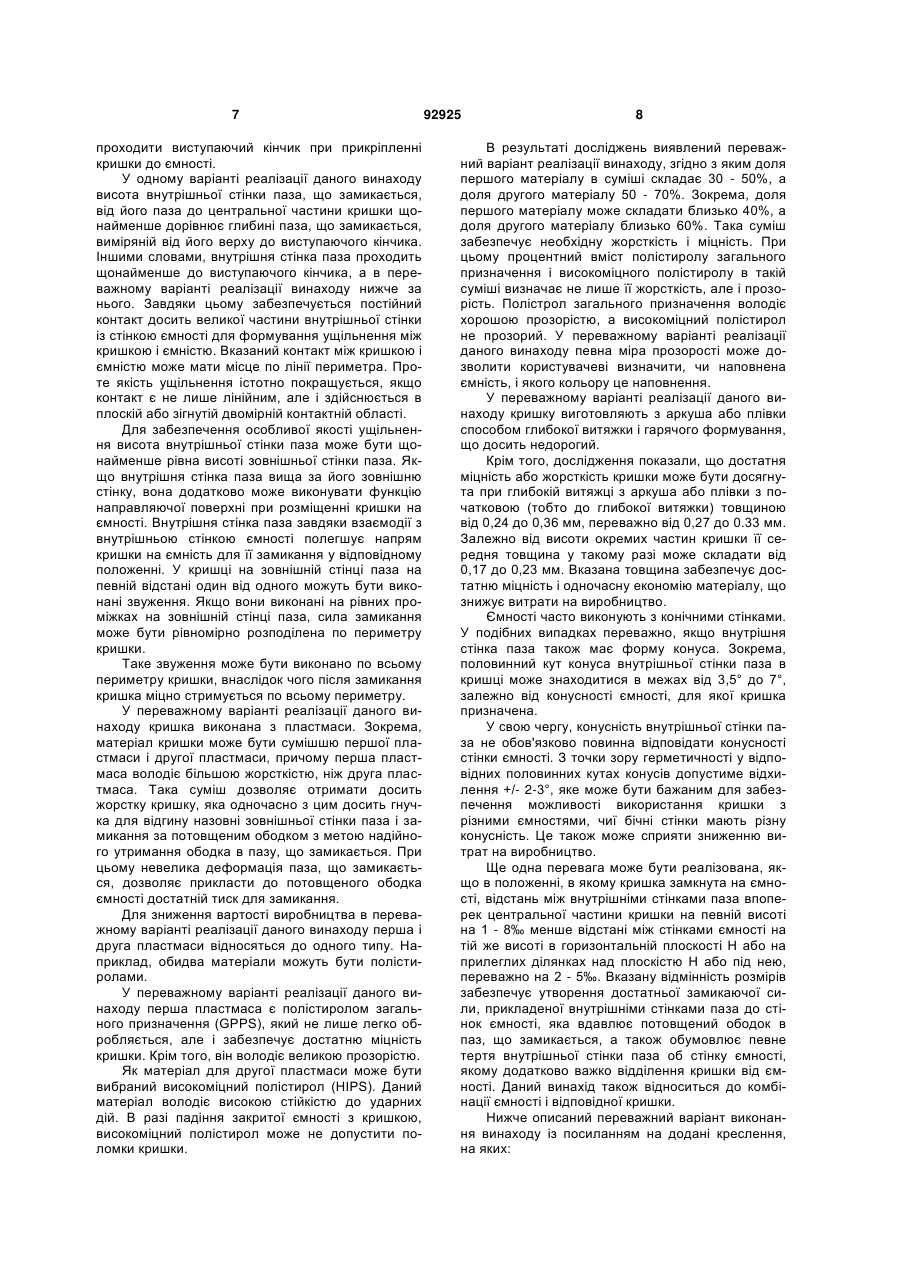

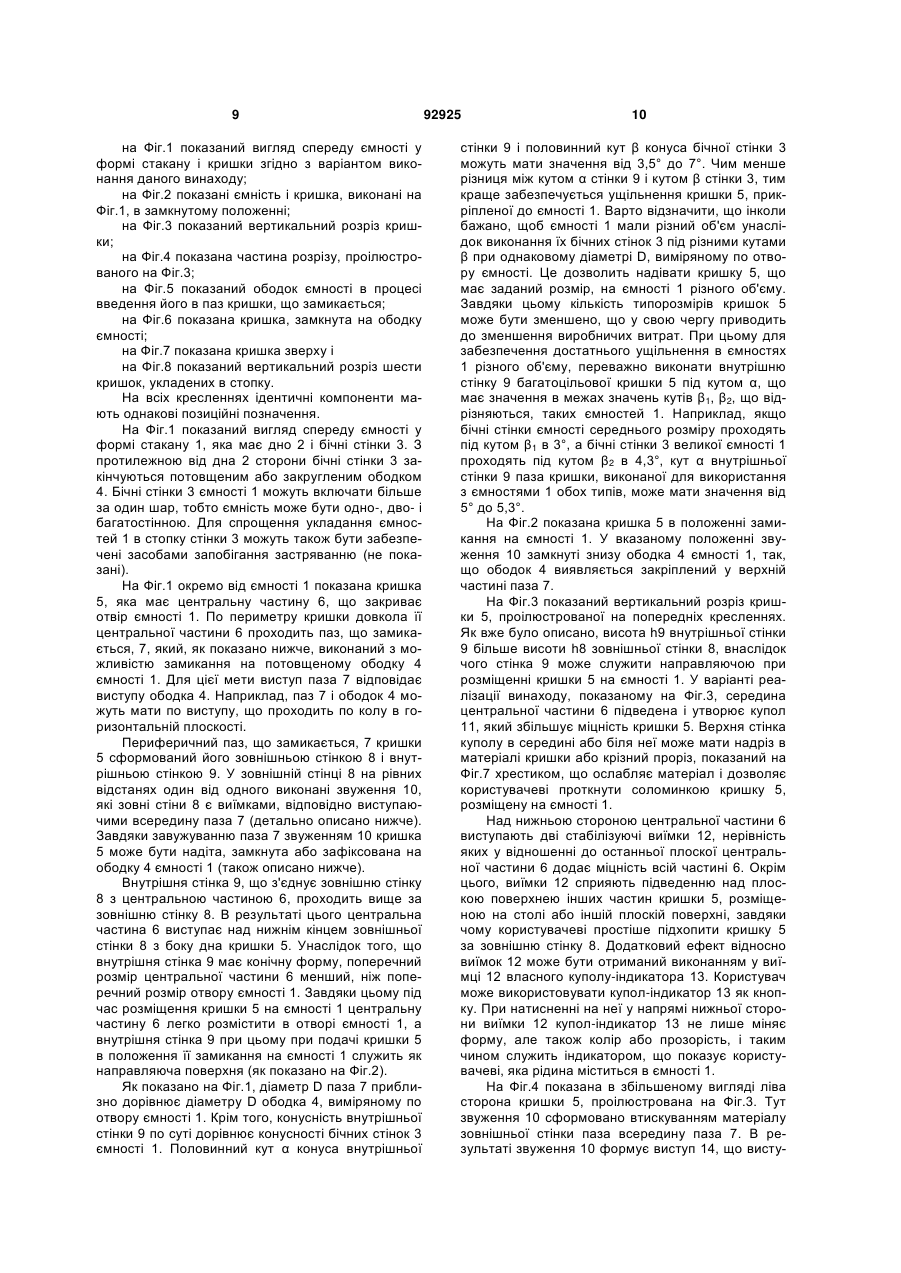

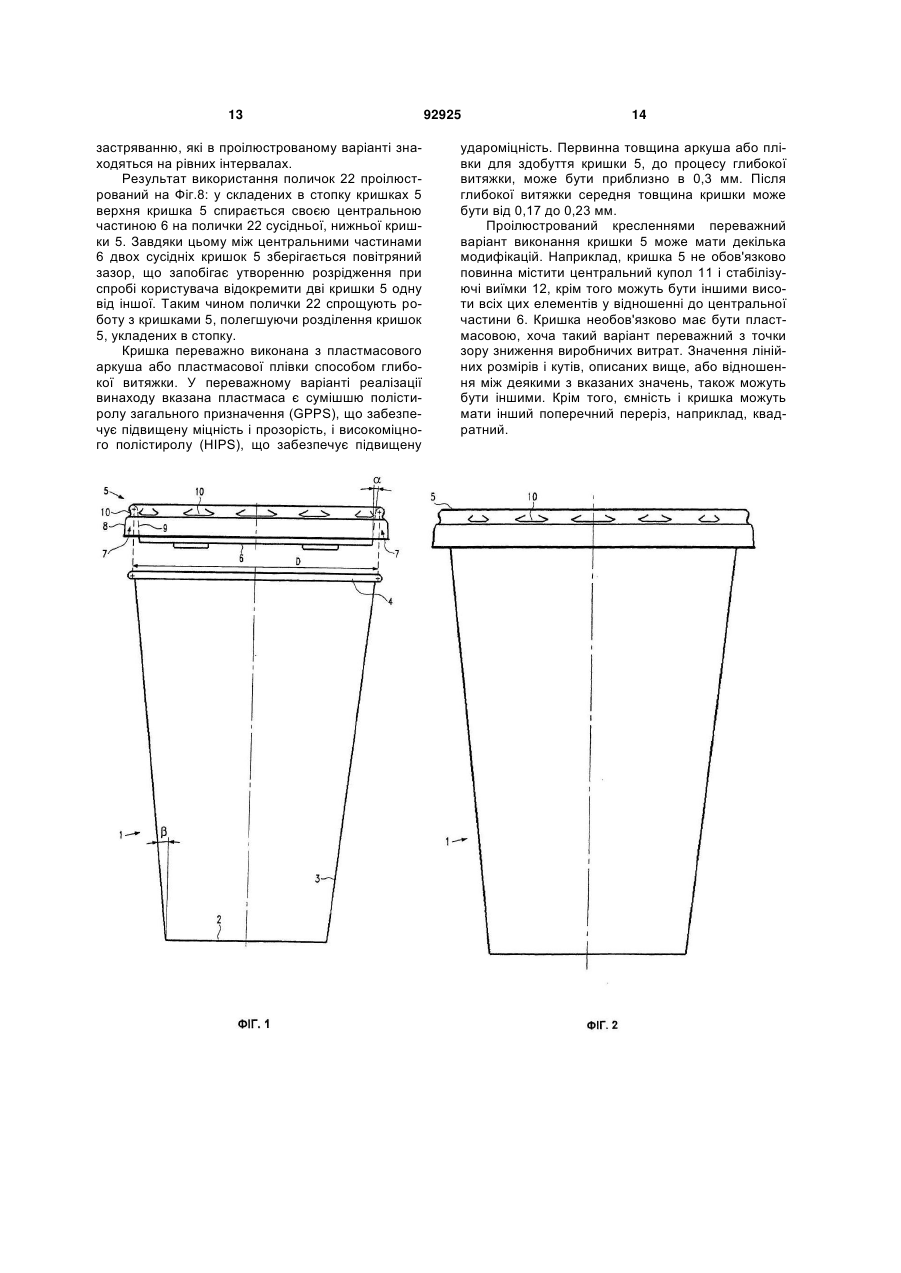

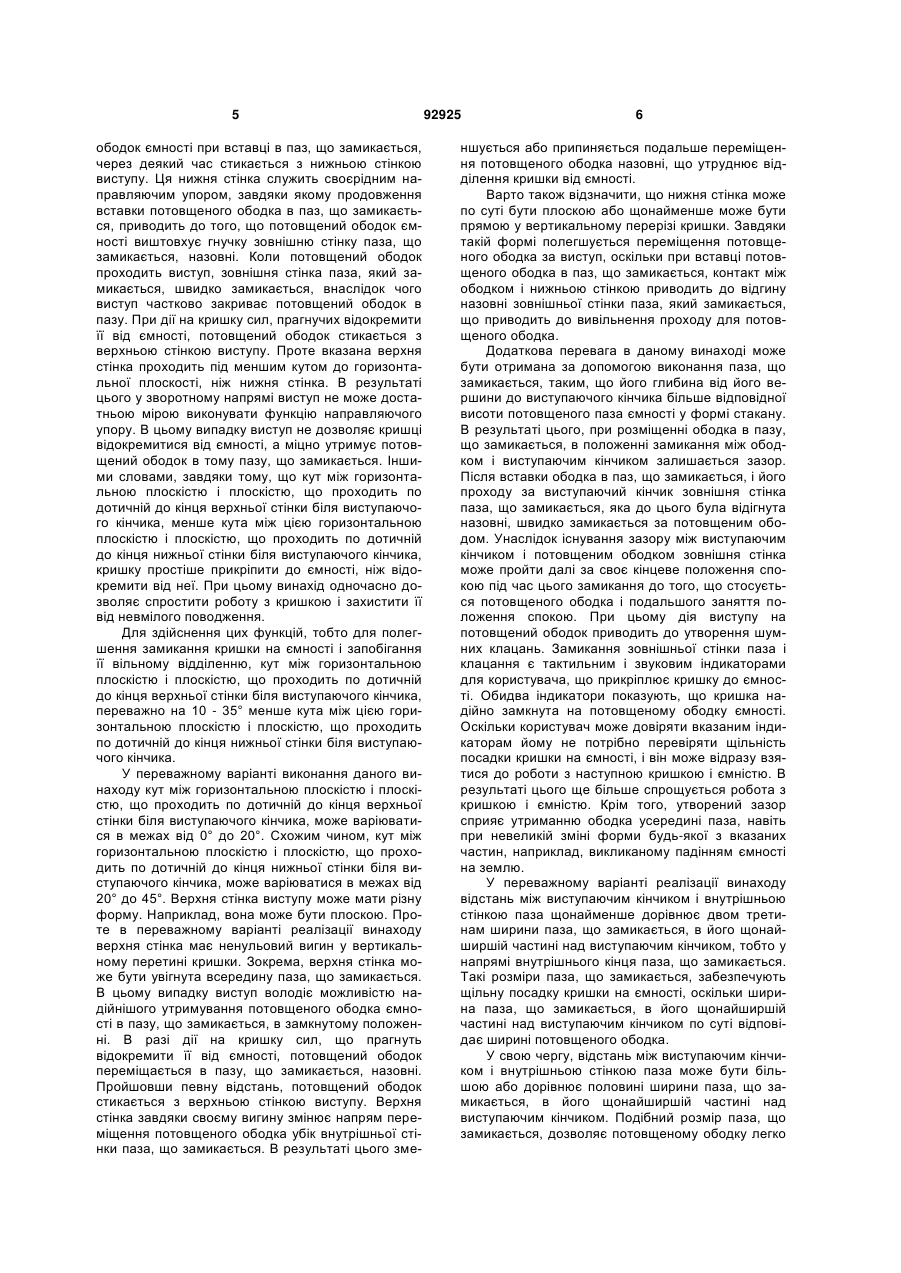

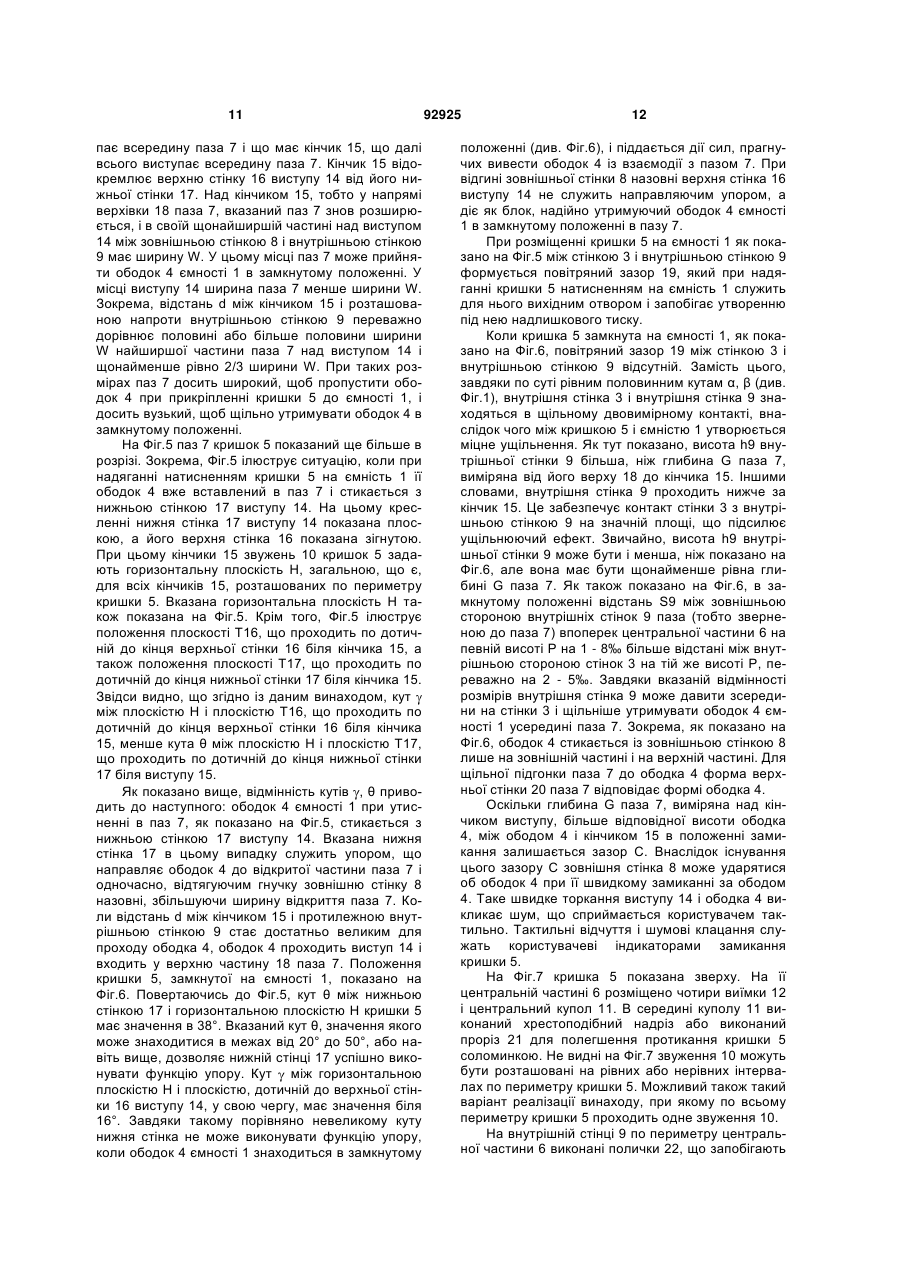

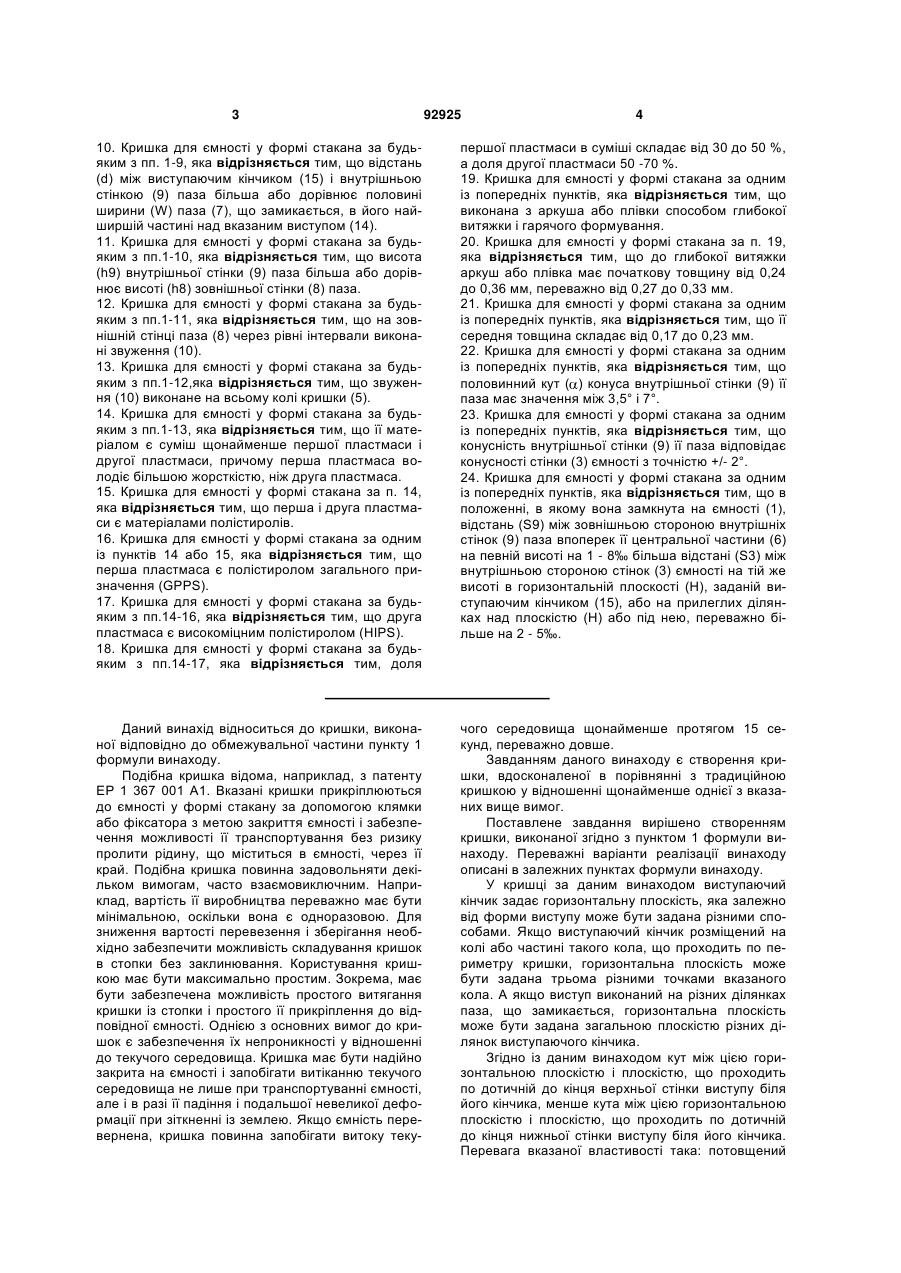

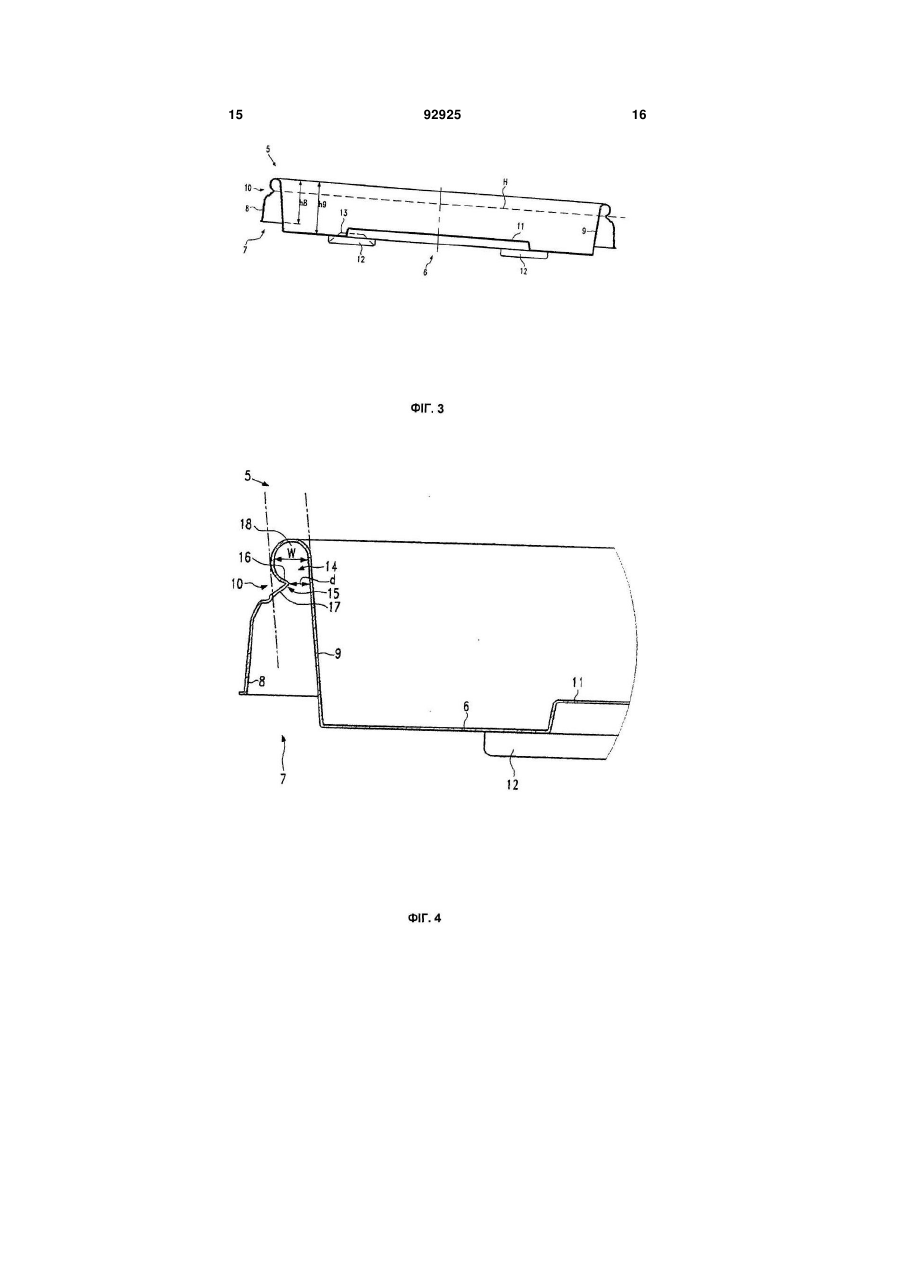

1. Кришка (5) для ємності у формі стакана з центральною частиною (6) і периферичним пазом, що замикається (7), сформованим між його зовнішньою стінкою (8) і його внутрішньою стінкою (9) для замикання на потовщеному ободку (4) ємності у формі стакана (1), в якій щонайменше на периферичній ділянці зовнішньої стінки (8) паза виконано звуження (10), що формує виступ (14), який проходить всередину паза (7), і має верхню стінку (16), нижню стінку (17) і виступаючий кінчик (15), який задає горизонтальну площину (Н), яка відрізняється тим, що кут ( ) між горизонтальною площиною (Н) і площиною (Т16), що проходить по дотичній до кінця вказаної верхньої стінки (16) біля виступаючого кінчика (15), менше кута (θ) між горизонтальною площиною (Н) і площиною (Т17), що проходить по дотичній до кінця вказаної нижньої стінки (17) біля виступаючого кінчика (15), при цьому в положенні, в якому вона замкнута на ємності (1), відстань (S9) між зовнішньою стороною внутрішніх стінок (9) паза впоперек її центральної частини (6) на певній висоті на 1-8 ‰ більша відстані (S3) між внутрішньою стороною стінок (3) ємності на тій же висоті в горизонтальній площині (Н), заданій виступаючим кінчиком (15), або на прилеглих ділянках над площиною (Н) або під нею так, що в закритому положенні потовщений обідок (4) контактує з зовнішньою стінкою (8) лише на зовнішній частині вигнутої верхньої стінки (16) і вигнутого верху (18) з зазором (С) між потовщеним обідком (4) та виступаючим кінчиком (15) і з зазором між потовщеним обідком (4) і нижчою ділянкою вигнутої верхньої стінки, (16) приєднаної до виступаючого кінчика (15), де висота (h9) внутрішньої стінки (9) паза (7), що замикається, між його 2 (19) 1 3 92925 4 10. Кришка для ємності у формі стакана за будьяким з пп. 1-9, яка відрізняється тим, що відстань (d) між виступаючим кінчиком (15) і внутрішньою стінкою (9) паза більша або дорівнює половині ширини (W) паза (7), що замикається, в його найширшій частині над вказаним виступом (14). 11. Кришка для ємності у формі стакана за будьяким з пп.1-10, яка відрізняється тим, що висота (h9) внутрішньої стінки (9) паза більша або дорівнює висоті (h8) зовнішньої стінки (8) паза. 12. Кришка для ємності у формі стакана за будьяким з пп.1-11, яка відрізняється тим, що на зовнішній стінці паза (8) через рівні інтервали виконані звуження (10). 13. Кришка для ємності у формі стакана за будьяким з пп.1-12,яка відрізняється тим, що звуження (10) виконане на всьому колі кришки (5). 14. Кришка для ємності у формі стакана за будьяким з пп.1-13, яка відрізняється тим, що її матеріалом є суміш щонайменше першої пластмаси і другої пластмаси, причому перша пластмаса володіє більшою жорсткістю, ніж друга пластмаса. 15. Кришка для ємності у формі стакана за п. 14, яка відрізняється тим, що перша і друга пластмаси є матеріалами полістиролів. 16. Кришка для ємності у формі стакана за одним із пунктів 14 або 15, яка відрізняється тим, що перша пластмаса є полістиролом загального призначення (GPPS). 17. Кришка для ємності у формі стакана за будьяким з пп.14-16, яка відрізняється тим, що друга пластмаса є високоміцним полістиролом (HIPS). 18. Кришка для ємності у формі стакана за будьяким з пп.14-17, яка відрізняється тим, доля першої пластмаси в суміші складає від 30 до 50 %, а доля другої пластмаси 50 -70 %. 19. Кришка для ємності у формі стакана за одним із попередніх пунктів, яка відрізняється тим, що виконана з аркуша або плівки способом глибокої витяжки і гарячого формування. 20. Кришка для ємності у формі стакана за п. 19, яка відрізняється тим, що до глибокої витяжки аркуш або плівка має початкову товщину від 0,24 до 0,36 мм, переважно від 0,27 до 0,33 мм. 21. Кришка для ємності у формі стакана за одним із попередніх пунктів, яка відрізняється тим, що її середня товщина складає від 0,17 до 0,23 мм. 22. Кришка для ємності у формі стакана за одним із попередніх пунктів, яка відрізняється тим, що половинний кут ( ) конуса внутрішньої стінки (9) її паза має значення між 3,5° і 7°. 23. Кришка для ємності у формі стакана за одним із попередніх пунктів, яка відрізняється тим, що конусність внутрішньої стінки (9) її паза відповідає конусності стінки (3) ємності з точністю +/- 2°. 24. Кришка для ємності у формі стакана за одним із попередніх пунктів, яка відрізняється тим, що в положенні, в якому вона замкнута на ємності (1), відстань (S9) між зовнішньою стороною внутрішніх стінок (9) паза впоперек її центральної частини (6) на певній висоті на 1 - 8‰ більша відстані (S3) між внутрішньою стороною стінок (3) ємності на тій же висоті в горизонтальній плоскості (Н), заданій виступаючим кінчиком (15), або на прилеглих ділянках над плоскістю (Н) або під нею, переважно більше на 2 - 5‰. Даний винахід відноситься до кришки, виконаної відповідно до обмежувальної частини пункту 1 формули винаходу. Подібна кришка відома, наприклад, з патенту ЕР 1 367 001 А1. Вказані кришки прикріплюються до ємності у формі стакану за допомогою клямки або фіксатора з метою закриття ємності і забезпечення можливості її транспортування без ризику пролити рідину, що міститься в ємності, через її край. Подібна кришка повинна задовольняти декільком вимогам, часто взаємовиключним. Наприклад, вартість її виробництва переважно має бути мінімальною, оскільки вона є одноразовою. Для зниження вартості перевезення і зберігання необхідно забезпечити можливість складування кришок в стопки без заклинювання. Користування кришкою має бути максимально простим. Зокрема, має бути забезпечена можливість простого витягання кришки із стопки і простого її прикріплення до відповідної ємності. Однією з основних вимог до кришок є забезпечення їх непроникності у відношенні до текучого середовища. Кришка має бути надійно закрита на ємності і запобігати витіканню текучого середовища не лише при транспортуванні ємності, але і в разі її падіння і подальшої невеликої деформації при зіткненні із землею. Якщо ємність перевернена, кришка повинна запобігати витоку теку чого середовища щонайменше протягом 15 секунд, переважно довше. Завданням даного винаходу є створення кришки, вдосконаленої в порівнянні з традиційною кришкою у відношенні щонайменше однієї з вказаних вище вимог. Поставлене завдання вирішено створенням кришки, виконаної згідно з пунктом 1 формули винаходу. Переважні варіанти реалізації винаходу описані в залежних пунктах формули винаходу. У кришці за даним винаходом виступаючий кінчик задає горизонтальну плоскість, яка залежно від форми виступу може бути задана різними способами. Якщо виступаючий кінчик розміщений на колі або частині такого кола, що проходить по периметру кришки, горизонтальна плоскість може бути задана трьома різними точками вказаного кола. А якщо виступ виконаний на різних ділянках паза, що замикається, горизонтальна плоскість може бути задана загальною плоскістю різних ділянок виступаючого кінчика. Згідно із даним винаходом кут між цією горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця верхньої стінки виступу біля його кінчика, менше кута між цією горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця нижньої стінки виступу біля його кінчика. Перевага вказаної властивості така: потовщений 5 ободок ємності при вставці в паз, що замикається, через деякий час стикається з нижньою стінкою виступу. Ця нижня стінка служить своєрідним направляючим упором, завдяки якому продовження вставки потовщеного ободка в паз, що замикається, приводить до того, що потовщений ободок ємності виштовхує гнучку зовнішню стінку паза, що замикається, назовні. Коли потовщений ободок проходить виступ, зовнішня стінка паза, який замикається, швидко замикається, внаслідок чого виступ частково закриває потовщений ободок в пазу. При дії на кришку сил, прагнучих відокремити її від ємності, потовщений ободок стикається з верхньою стінкою виступу. Проте вказана верхня стінка проходить під меншим кутом до горизонтальної плоскості, ніж нижня стінка. В результаті цього у зворотному напрямі виступ не може достатньою мірою виконувати функцію направляючого упору. В цьому випадку виступ не дозволяє кришці відокремитися від ємності, а міцно утримує потовщений ободок в тому пазу, що замикається. Іншими словами, завдяки тому, що кут між горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця верхньої стінки біля виступаючого кінчика, менше кута між цією горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця нижньої стінки біля виступаючого кінчика, кришку простіше прикріпити до ємності, ніж відокремити від неї. При цьому винахід одночасно дозволяє спростити роботу з кришкою і захистити її від невмілого поводження. Для здійснення цих функцій, тобто для полегшення замикання кришки на ємності і запобігання її вільному відділенню, кут між горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця верхньої стінки біля виступаючого кінчика, переважно на 10 - 35° менше кута між цією горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця нижньої стінки біля виступаючого кінчика. У переважному варіанті виконання даного винаходу кут між горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця верхньої стінки біля виступаючого кінчика, може варіюватися в межах від 0° до 20°. Схожим чином, кут між горизонтальною плоскістю і плоскістю, що проходить по дотичній до кінця нижньої стінки біля виступаючого кінчика, може варіюватися в межах від 20° до 45°. Верхня стінка виступу може мати різну форму. Наприклад, вона може бути плоскою. Проте в переважному варіанті реалізації винаходу верхня стінка має ненульовий вигин у вертикальному перетині кришки. Зокрема, верхня стінка може бути увігнута всередину паза, що замикається. В цьому випадку виступ володіє можливістю надійнішого утримування потовщеного ободка ємності в пазу, що замикається, в замкнутому положенні. В разі дії на кришку сил, що прагнуть відокремити її від ємності, потовщений ободок переміщається в пазу, що замикається, назовні. Пройшовши певну відстань, потовщений ободок стикається з верхньою стінкою виступу. Верхня стінка завдяки своєму вигину змінює напрям переміщення потовщеного ободка убік внутрішньої стінки паза, що замикається. В результаті цього зме 92925 6 ншується або припиняється подальше переміщення потовщеного ободка назовні, що утруднює відділення кришки від ємності. Варто також відзначити, що нижня стінка може по суті бути плоскою або щонайменше може бути прямою у вертикальному перерізі кришки. Завдяки такій формі полегшується переміщення потовщеного ободка за виступ, оскільки при вставці потовщеного ободка в паз, що замикається, контакт між ободком і нижньою стінкою приводить до відгину назовні зовнішньої стінки паза, який замикається, що приводить до вивільнення проходу для потовщеного ободка. Додаткова перевага в даному винаході може бути отримана за допомогою виконання паза, що замикається, таким, що його глибина від його вершини до виступаючого кінчика більше відповідної висоти потовщеного паза ємності у формі стакану. В результаті цього, при розміщенні ободка в пазу, що замикається, в положенні замикання між ободком і виступаючим кінчиком залишається зазор. Після вставки ободка в паз, що замикається, і його проходу за виступаючий кінчик зовнішня стінка паза, що замикається, яка до цього була відігнута назовні, швидко замикається за потовщеним ободом. Унаслідок існування зазору між виступаючим кінчиком і потовщеним ободком зовнішня стінка може пройти далі за своє кінцеве положення спокою під час цього замикання до того, що стосується потовщеного ободка і подальшого заняття положення спокою. При цьому дія виступу на потовщений ободок приводить до утворення шумних клацань. Замикання зовнішньої стінки паза і клацання є тактильним і звуковим індикаторами для користувача, що прикріплює кришку до ємності. Обидва індикатори показують, що кришка надійно замкнута на потовщеному ободку ємності. Оскільки користувач може довіряти вказаним індикаторам йому не потрібно перевіряти щільність посадки кришки на ємності, і він може відразу взятися до роботи з наступною кришкою і ємністю. В результаті цього ще більше спрощується робота з кришкою і ємністю. Крім того, утворений зазор сприяє утриманню ободка усередині паза, навіть при невеликій зміні форми будь-якої з вказаних частин, наприклад, викликаному падінням ємності на землю. У переважному варіанті реалізації винаходу відстань між виступаючим кінчиком і внутрішньою стінкою паза щонайменше дорівнює двом третинам ширини паза, що замикається, в його щонайширшій частині над виступаючим кінчиком, тобто у напрямі внутрішнього кінця паза, що замикається. Такі розміри паза, що замикається, забезпечують щільну посадку кришки на ємності, оскільки ширина паза, що замикається, в його щонайширшій частині над виступаючим кінчиком по суті відповідає ширині потовщеного ободка. У свою чергу, відстань між виступаючим кінчиком і внутрішньою стінкою паза може бути більшою або дорівнює половині ширини паза, що замикається, в його щонайширшій частині над виступаючим кінчиком. Подібний розмір паза, що замикається, дозволяє потовщеному ободку легко 7 проходити виступаючий кінчик при прикріпленні кришки до ємності. У одному варіанті реалізації даного винаходу висота внутрішньої стінки паза, що замикається, від його паза до центральної частини кришки щонайменше дорівнює глибині паза, що замикається, виміряній від його верху до виступаючого кінчика. Іншими словами, внутрішня стінка паза проходить щонайменше до виступаючого кінчика, а в переважному варіанті реалізації винаходу нижче за нього. Завдяки цьому забезпечується постійний контакт досить великої частини внутрішньої стінки із стінкою ємності для формування ущільнення між кришкою і ємністю. Вказаний контакт між кришкою і ємністю може мати місце по лінії периметра. Проте якість ущільнення істотно покращується, якщо контакт є не лише лінійним, але і здійснюється в плоскій або зігнутій двомірній контактній області. Для забезпечення особливої якості ущільнення висота внутрішньої стінки паза може бути щонайменше рівна висоті зовнішньої стінки паза. Якщо внутрішня стінка паза вища за його зовнішню стінку, вона додатково може виконувати функцію направляючої поверхні при розміщенні кришки на ємності. Внутрішня стінка паза завдяки взаємодії з внутрішньою стінкою ємності полегшує напрям кришки на ємність для її замикання у відповідному положенні. У кришці на зовнішній стінці паза на певній відстані один від одного можуть бути виконані звуження. Якщо вони виконані на рівних проміжках на зовнішній стінці паза, сила замикання може бути рівномірно розподілена по периметру кришки. Таке звуження може бути виконано по всьому периметру кришки, внаслідок чого після замикання кришка міцно стримується по всьому периметру. У переважному варіанті реалізації даного винаходу кришка виконана з пластмаси. Зокрема, матеріал кришки може бути сумішшю першої пластмаси і другої пластмаси, причому перша пластмаса володіє більшою жорсткістю, ніж друга пластмаса. Така суміш дозволяє отримати досить жорстку кришку, яка одночасно з цим досить гнучка для відгину назовні зовнішньої стінки паза і замикання за потовщеним ободком з метою надійного утримання ободка в пазу, що замикається. При цьому невелика деформація паза, що замикається, дозволяє прикласти до потовщеного ободка ємності достатній тиск для замикання. Для зниження вартості виробництва в переважному варіанті реалізації даного винаходу перша і друга пластмаси відносяться до одного типу. Наприклад, обидва матеріали можуть бути полістиролами. У переважному варіанті реалізації даного винаходу перша пластмаса є полістиролом загального призначення (GPPS), який не лише легко обробляється, але і забезпечує достатню міцність кришки. Крім того, він володіє великою прозорістю. Як матеріал для другої пластмаси може бути вибраний високоміцний полістирол (HIPS). Даний матеріал володіє високою стійкістю до ударних дій. В разі падіння закритої ємності з кришкою, високоміцний полістирол може не допустити поломки кришки. 92925 8 В результаті досліджень виявлений переважний варіант реалізації винаходу, згідно з яким доля першого матеріалу в суміші складає 30 - 50%, а доля другого матеріалу 50 - 70%. Зокрема, доля першого матеріалу може складати близько 40%, а доля другого матеріалу близько 60%. Така суміш забезпечує необхідну жорсткість і міцність. При цьому процентний вміст полістиролу загального призначення і високоміцного полістиролу в такій суміші визначає не лише її жорсткість, але і прозорість. Полістрол загального призначення володіє хорошою прозорістю, а високоміцний полістирол не прозорий. У переважному варіанті реалізації даного винаходу певна міра прозорості може дозволити користувачеві визначити, чи наповнена ємність, і якого кольору це наповнення. У переважному варіанті реалізації даного винаходу кришку виготовляють з аркуша або плівки способом глибокої витяжки і гарячого формування, що досить недорогий. Крім того, дослідження показали, що достатня міцність або жорсткість кришки може бути досягнута при глибокій витяжці з аркуша або плівки з початковою (тобто до глибокої витяжки) товщиною від 0,24 до 0,36 мм, переважно від 0,27 до 0.33 мм. Залежно від висоти окремих частин кришки її середня товщина у такому разі може складати від 0,17 до 0,23 мм. Вказана товщина забезпечує достатню міцність і одночасну економію матеріалу, що знижує витрати на виробництво. Ємності часто виконують з конічними стінками. У подібних випадках переважно, якщо внутрішня стінка паза також має форму конуса. Зокрема, половинний кут конуса внутрішньої стінки паза в кришці може знаходитися в межах від 3,5° до 7°, залежно від конусності ємності, для якої кришка призначена. У свою чергу, конусність внутрішньої стінки паза не обов'язково повинна відповідати конусності стінки ємності. З точки зору герметичності у відповідних половинних кутах конусів допустиме відхилення +/- 2-3°, яке може бути бажаним для забезпечення можливості використання кришки з різними ємностями, чиї бічні стінки мають різну конусність. Це також може сприяти зниженню витрат на виробництво. Ще одна перевага може бути реалізована, якщо в положенні, в якому кришка замкнута на ємності, відстань між внутрішніми стінками паза впоперек центральної частини кришки на певній висоті на 1 - 8‰ менше відстані між стінками ємності на тій же висоті в горизонтальній плоскості Η або на прилеглих ділянках над плоскістю Η або під нею, переважно на 2 - 5‰. Вказану відмінність розмірів забезпечує утворення достатньої замикаючої сили, прикладеної внутрішніми стінками паза до стінок ємності, яка вдавлює потовщений ободок в паз, що замикається, а також обумовлює певне тертя внутрішньої стінки паза об стінку ємності, якому додатково важко відділення кришки від ємності. Даний винахід також відноситься до комбінації ємності і відповідної кришки. Нижче описаний переважний варіант виконання винаходу із посиланням на додані креслення, на яких: 9 на Фіг.1 показаний вигляд спереду ємності у формі стакану і кришки згідно з варіантом виконання даного винаходу; на Фіг.2 показані ємність і кришка, виконані на Фіг.1, в замкнутому положенні; на Фіг.3 показаний вертикальний розріз кришки; на Фіг.4 показана частина розрізу, проілюстрованого на Фіг.3; на Фіг.5 показаний ободок ємності в процесі введення його в паз кришки, що замикається; на Фіг.6 показана кришка, замкнута на ободку ємності; на Фіг.7 показана кришка зверху і на Фіг.8 показаний вертикальний розріз шести кришок, укладених в стопку. На всіх кресленнях ідентичні компоненти мають однакові позиційні позначення. На Фіг.1 показаний вигляд спереду ємності у формі стакану 1, яка має дно 2 і бічні стінки 3. З протилежною від дна 2 сторони бічні стінки 3 закінчуються потовщеним або закругленим ободком 4. Бічні стінки 3 ємності 1 можуть включати більше за один шар, тобто ємність може бути одно-, дво- і багатостінною. Для спрощення укладання ємностей 1 в стопку стінки 3 можуть також бути забезпечені засобами запобігання застряванню (не показані). На Фіг.1 окремо від ємності 1 показана кришка 5, яка має центральну частину 6, що закриває отвір ємності 1. По периметру кришки довкола її центральної частини 6 проходить паз, що замикається, 7, який, як показано нижче, виконаний з можливістю замикання на потовщеному ободку 4 ємності 1. Для цієї мети виступ паза 7 відповідає виступу ободка 4. Наприклад, паз 7 і ободок 4 можуть мати по виступу, що проходить по колу в горизонтальній плоскості. Периферичний паз, що замикається, 7 кришки 5 сформований його зовнішньою стінкою 8 і внутрішньою стінкою 9. У зовнішній стінці 8 на рівних відстанях один від одного виконані звуження 10, які зовні стіни 8 є виїмками, відповідно виступаючими всередину паза 7 (детально описано нижче). Завдяки завужуванню паза 7 звуженням 10 кришка 5 може бути надіта, замкнута або зафіксована на ободку 4 ємності 1 (також описано нижче). Внутрішня стінка 9, що з'єднує зовнішню стінку 8 з центральною частиною 6, проходить вище за зовнішню стінку 8. В результаті цього центральна частина 6 виступає над нижнім кінцем зовнішньої стінки 8 з боку дна кришки 5. Унаслідок того, що внутрішня стінка 9 має конічну форму, поперечний розмір центральної частини 6 менший, ніж поперечний розмір отвору ємності 1. Завдяки цьому під час розміщення кришки 5 на ємності 1 центральну частину 6 легко розмістити в отворі ємності 1, а внутрішня стінка 9 при цьому при подачі кришки 5 в положення її замикання на ємності 1 служить як направляюча поверхня (як показано на Фіг.2). Як показано на Фіг.1, діаметр D паза 7 приблизно дорівнює діаметру D ободка 4, виміряному по отвору ємності 1. Крім того, конусність внутрішньої стінки 9 по суті дорівнює конусності бічних стінок 3 ємності 1. Половинний кут α конуса внутрішньої 92925 10 стінки 9 і половинний кут β конуса бічної стінки 3 можуть мати значення від 3,5° до 7°. Чим менше різниця між кутом α стінки 9 і кутом β стінки 3, тим краще забезпечується ущільнення кришки 5, прикріпленої до ємності 1. Варто відзначити, що інколи бажано, щоб ємності 1 мали різний об'єм унаслідок виконання їх бічних стінок 3 під різними кутами β при однаковому діаметрі D, виміряному по отвору ємності. Це дозволить надівати кришку 5, що має заданий розмір, на ємності 1 різного об'єму. Завдяки цьому кількість типорозмірів кришок 5 може бути зменшено, що у свою чергу приводить до зменшення виробничих витрат. При цьому для забезпечення достатнього ущільнення в ємностях 1 різного об'єму, переважно виконати внутрішню стінку 9 багатоцільової кришки 5 під кутом α, що має значення в межах значень кутів β1, β2, що відрізняються, таких ємностей 1. Наприклад, якщо бічні стінки ємності середнього розміру проходять під кутом β1 в 3°, а бічні стінки 3 великої ємності 1 проходять під кутом β2 в 4,3°, кут α внутрішньої стінки 9 паза кришки, виконаної для використання з ємностями 1 обох типів, може мати значення від 5° до 5,3°. На Фіг.2 показана кришка 5 в положенні замикання на ємності 1. У вказаному положенні звуження 10 замкнуті знизу ободка 4 ємності 1, так, що ободок 4 виявляється закріплений у верхній частині паза 7. На Фіг.3 показаний вертикальний розріз кришки 5, проілюстрованої на попередніх кресленнях. Як вже було описано, висота h9 внутрішньої стінки 9 більше висоти h8 зовнішньої стінки 8, внаслідок чого стінка 9 може служити направляючою при розміщенні кришки 5 на ємності 1. У варіанті реалізації винаходу, показаному на Фіг.3, середина центральної частини 6 підведена і утворює купол 11, який збільшує міцність кришки 5. Верхня стінка куполу в середині або біля неї може мати надріз в матеріалі кришки або крізний проріз, показаний на Фіг.7 хрестиком, що ослабляє матеріал і дозволяє користувачеві проткнути соломинкою кришку 5, розміщену на ємності 1. Над нижньою стороною центральної частини 6 виступають дві стабілізуючі виїмки 12, нерівність яких у відношенні до останньої плоскої центральної частини 6 додає міцність всій частині 6. Окрім цього, виїмки 12 сприяють підведенню над плоскою поверхнею інших частин кришки 5, розміщеною на столі або іншій плоскій поверхні, завдяки чому користувачеві простіше підхопити кришку 5 за зовнішню стінку 8. Додатковий ефект відносно виїмок 12 може бути отриманий виконанням у виїмці 12 власного куполу-індикатора 13. Користувач може використовувати купол-індикатор 13 як кнопку. При натисненні на неї у напрямі нижньої сторони виїмки 12 купол-індикатор 13 не лише міняє форму, але також колір або прозорість, і таким чином служить індикатором, що показує користувачеві, яка рідина міститься в ємності 1. На Фіг.4 показана в збільшеному вигляді ліва сторона кришки 5, проілюстрована на Фіг.3. Тут звуження 10 сформовано втискуванням матеріалу зовнішньої стінки паза всередину паза 7. В результаті звуження 10 формує виступ 14, що висту 11 пає всередину паза 7 і що має кінчик 15, що далі всього виступає всередину паза 7. Кінчик 15 відокремлює верхню стінку 16 виступу 14 від його нижньої стінки 17. Над кінчиком 15, тобто у напрямі верхівки 18 паза 7, вказаний паз 7 знов розширюється, і в своїй щонайширшій частині над виступом 14 між зовнішньою стінкою 8 і внутрішньою стінкою 9 має ширину W. У цьому місці паз 7 може прийняти ободок 4 ємності 1 в замкнутому положенні. У місці виступу 14 ширина паза 7 менше ширини W. Зокрема, відстань d між кінчиком 15 і розташованою напроти внутрішньою стінкою 9 переважно дорівнює половині або більше половини ширини W найширшої частини паза 7 над виступом 14 і щонайменше рівно 2/3 ширини W. При таких розмірах паз 7 досить широкий, щоб пропустити ободок 4 при прикріпленні кришки 5 до ємності 1, і досить вузький, щоб щільно утримувати ободок 4 в замкнутому положенні. На Фіг.5 паз 7 кришок 5 показаний ще більше в розрізі. Зокрема, Фіг.5 ілюструє ситуацію, коли при надяганні натисненням кришки 5 на ємність 1 її ободок 4 вже вставлений в паз 7 і стикається з нижньою стінкою 17 виступу 14. На цьому кресленні нижня стінка 17 виступу 14 показана плоскою, а його верхня стінка 16 показана зігнутою. При цьому кінчики 15 звужень 10 кришок 5 задають горизонтальну плоскість Н, загальною, що є, для всіх кінчиків 15, розташованих по периметру кришки 5. Вказана горизонтальна плоскість Η також показана на Фіг.5. Крім того, Фіг.5 ілюструє положення плоскості Т16, що проходить по дотичній до кінця верхньої стінки 16 біля кінчика 15, а також положення плоскості Т17, що проходить по дотичній до кінця нижньої стінки 17 біля кінчика 15. Звідси видно, що згідно із даним винаходом, кут між плоскістю Η і плоскістю Т16, що проходить по дотичній до кінця верхньої стінки 16 біля кінчика 15, менше кута θ між плоскістю Η і плоскістю Т17, що проходить по дотичній до кінця нижньої стінки 17 біля виступу 15. Як показано вище, відмінність кутів , θ приводить до наступного: ободок 4 ємності 1 при утисненні в паз 7, як показано на Фіг.5, стикається з нижньою стінкою 17 виступу 14. Вказана нижня стінка 17 в цьому випадку служить упором, що направляє ободок 4 до відкритої частини паза 7 і одночасно, відтягуючим гнучку зовнішню стінку 8 назовні, збільшуючи ширину відкриття паза 7. Коли відстань d між кінчиком 15 і протилежною внутрішньою стінкою 9 стає достатньо великим для проходу ободка 4, ободок 4 проходить виступ 14 і входить у верхню частину 18 паза 7. Положення кришки 5, замкнутої на ємності 1, показано на Фіг.6. Повертаючись до Фіг.5, кут θ між нижньою стінкою 17 і горизонтальною плоскістю Η кришки 5 має значення в 38°. Вказаний кут θ, значення якого може знаходитися в межах від 20° до 50°, або навіть вище, дозволяє нижній стінці 17 успішно виконувати функцію упору. Кут між горизонтальною плоскістю Η і плоскістю, дотичній до верхньої стінки 16 виступу 14, у свою чергу, має значення біля 16°. Завдяки такому порівняно невеликому куту нижня стінка не може виконувати функцію упору, коли ободок 4 ємності 1 знаходиться в замкнутому 92925 12 положенні (див. Фіг.6), і піддається дії сил, прагнучих вивести ободок 4 із взаємодії з пазом 7. При відгині зовнішньої стінки 8 назовні верхня стінка 16 виступу 14 не служить направляючим упором, а діє як блок, надійно утримуючий ободок 4 ємності 1 в замкнутому положенні в пазу 7. При розміщенні кришки 5 на ємності 1 як показано на Фіг.5 між стінкою 3 і внутрішньою стінкою 9 формується повітряний зазор 19, який при надяганні кришки 5 натисненням на ємність 1 служить для нього вихідним отвором і запобігає утворенню під нею надлишкового тиску. Коли кришка 5 замкнута на ємності 1, як показано на Фіг.6, повітряний зазор 19 між стінкою 3 і внутрішньою стінкою 9 відсутній. Замість цього, завдяки по суті рівним половинним кутам α, β (див. Фіг.1), внутрішня стінка 3 і внутрішня стінка 9 знаходяться в щільному двовимірному контакті, внаслідок чого між кришкою 5 і ємністю 1 утворюється міцне ущільнення. Як тут показано, висота h9 внутрішньої стінки 9 більша, ніж глибина G паза 7, виміряна від його верху 18 до кінчика 15. Іншими словами, внутрішня стінка 9 проходить нижче за кінчик 15. Це забезпечує контакт стінки 3 з внутрішньою стінкою 9 на значній площі, що підсилює ущільнюючий ефект. Звичайно, висота h9 внутрішньої стінки 9 може бути і менша, ніж показано на Фіг.6, але вона має бути щонайменше рівна глибині G паза 7. Як також показано на Фіг.6, в замкнутому положенні відстань S9 між зовнішньою стороною внутрішніх стінок 9 паза (тобто зверненою до паза 7) впоперек центральної частини 6 на певній висоті Ρ на 1 - 8‰ більше відстані між внутрішньою стороною стінок 3 на тій же висоті Р, переважно на 2 - 5‰. Завдяки вказаній відмінності розмірів внутрішня стінка 9 може давити зсередини на стінки 3 і щільніше утримувати ободок 4 ємності 1 усередині паза 7. Зокрема, як показано на Фіг.6, ободок 4 стикається із зовнішньою стінкою 8 лише на зовнішній частині і на верхній частині. Для щільної підгонки паза 7 до ободка 4 форма верхньої стінки 20 паза 7 відповідає формі ободка 4. Оскільки глибина G паза 7, виміряна над кінчиком виступу, більше відповідної висоти ободка 4, між ободом 4 і кінчиком 15 в положенні замикання залишається зазор С. Внаслідок існування цього зазору С зовнішня стінка 8 може ударятися об ободок 4 при її швидкому замиканні за ободом 4. Таке швидке торкання виступу 14 і ободка 4 викликає шум, що сприймається користувачем тактильно. Тактильні відчуття і шумові клацання служать користувачеві індикаторами замикання кришки 5. На Фіг.7 кришка 5 показана зверху. На її центральній частині 6 розміщено чотири виїмки 12 і центральний купол 11. В середині куполу 11 виконаний хрестоподібний надріз або виконаний проріз 21 для полегшення протикання кришки 5 соломинкою. Не видні на Фіг.7 звуження 10 можуть бути розташовані на рівних або нерівних інтервалах по периметру кришки 5. Можливий також такий варіант реалізації винаходу, при якому по всьому периметру кришки 5 проходить одне звуження 10. На внутрішній стінці 9 по периметру центральної частини 6 виконані полички 22, що запобігають 13 застряванню, які в проілюстрованому варіанті знаходяться на рівних інтервалах. Результат використання поличок 22 проілюстрований на Фіг.8: у складених в стопку кришках 5 верхня кришка 5 спирається своєю центральною частиною 6 на полички 22 сусідньої, нижньої кришки 5. Завдяки цьому між центральними частинами 6 двох сусідніх кришок 5 зберігається повітряний зазор, що запобігає утворенню розрідження при спробі користувача відокремити дві кришки 5 одну від іншої. Таким чином полички 22 спрощують роботу з кришками 5, полегшуючи розділення кришок 5, укладених в стопку. Кришка переважно виконана з пластмасового аркуша або пластмасової плівки способом глибокої витяжки. У переважному варіанті реалізації винаходу вказана пластмаса є сумішшю полістиролу загального призначення (GPPS), що забезпечує підвищену міцність і прозорість, і високоміцного полістиролу (HIPS), що забезпечує підвищену 92925 14 удароміцність. Первинна товщина аркуша або плівки для здобуття кришки 5, до процесу глибокої витяжки, може бути приблизно в 0,3 мм. Після глибокої витяжки середня товщина кришки може бути від 0,17 до 0,23 мм. Проілюстрований кресленнями переважний варіант виконання кришки 5 може мати декілька модифікацій. Наприклад, кришка 5 не обов'язково повинна містити центральний купол 11 і стабілізуючі виїмки 12, крім того можуть бути іншими висоти всіх цих елементів у відношенні до центральної частини 6. Кришка необов'язково має бути пластмасовою, хоча такий варіант переважний з точки зору зниження виробничих витрат. Значення лінійних розмірів і кутів, описаних вище, або відношення між деякими з вказаних значень, також можуть бути іншими. Крім того, ємність і кришка можуть мати інший поперечний переріз, наприклад, квадратний. 15 92925 16 17 92925 18 19 Комп’ютерна верстка Л.Литвиненко 92925 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
