Спосіб формування захисних берегоукріплювальних споруд

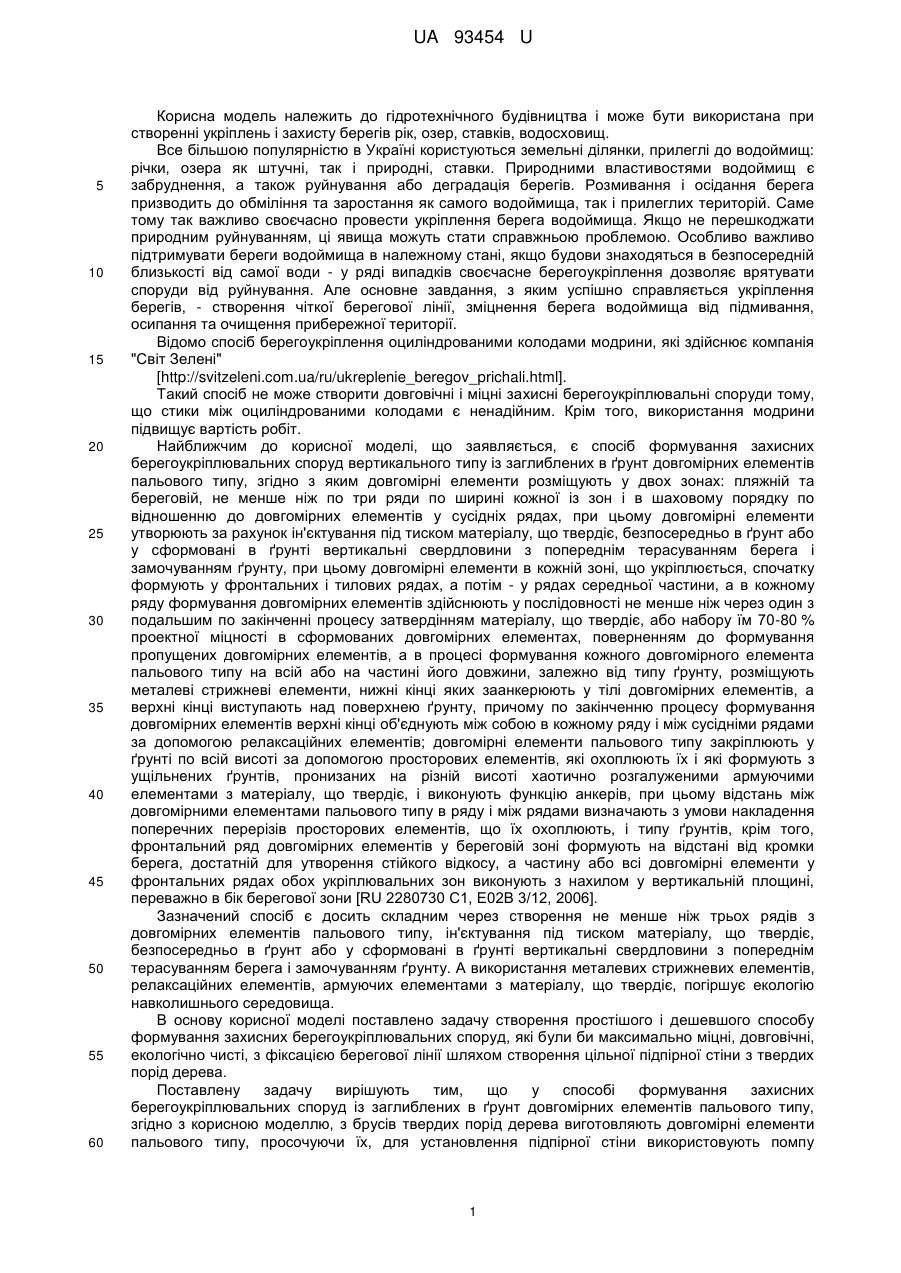

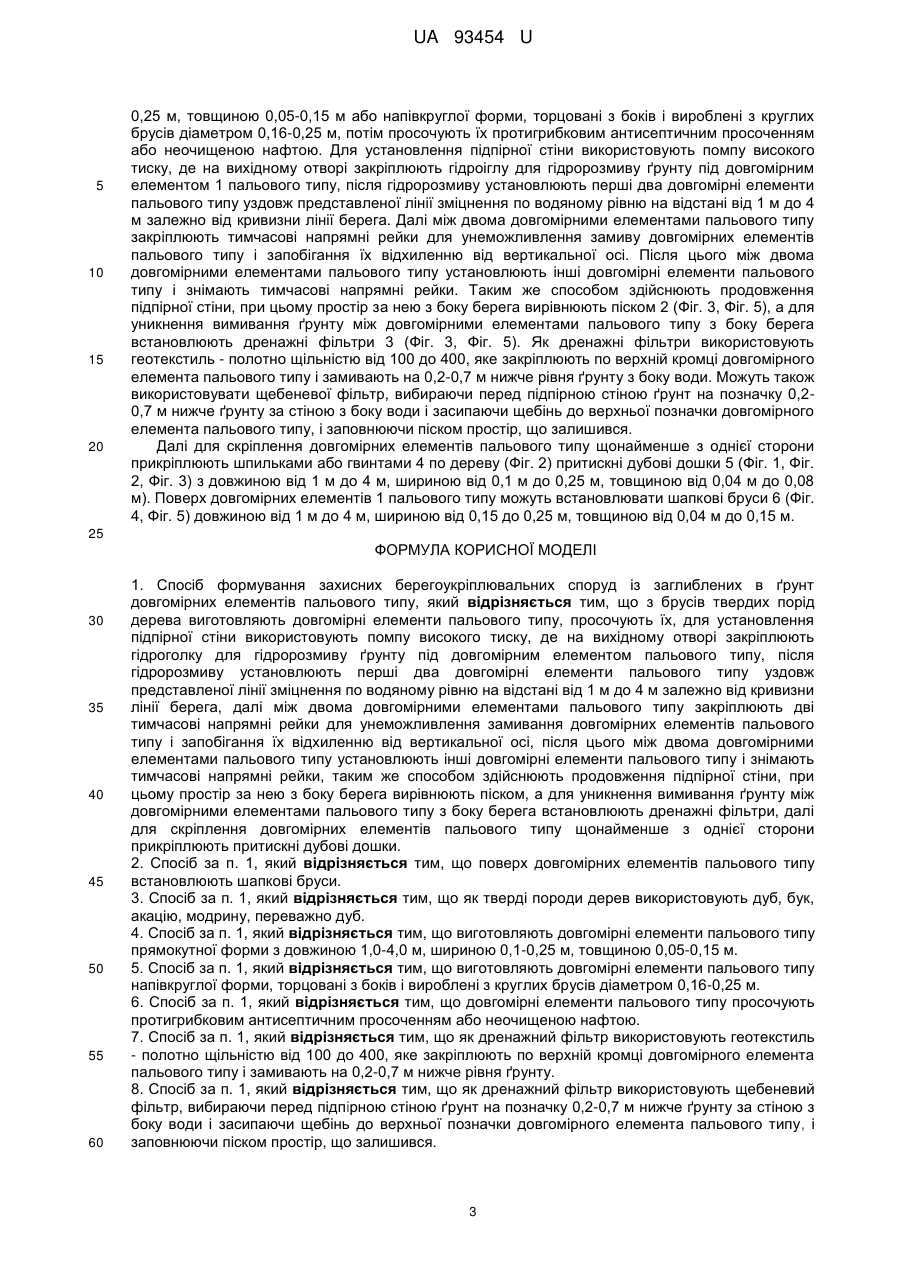

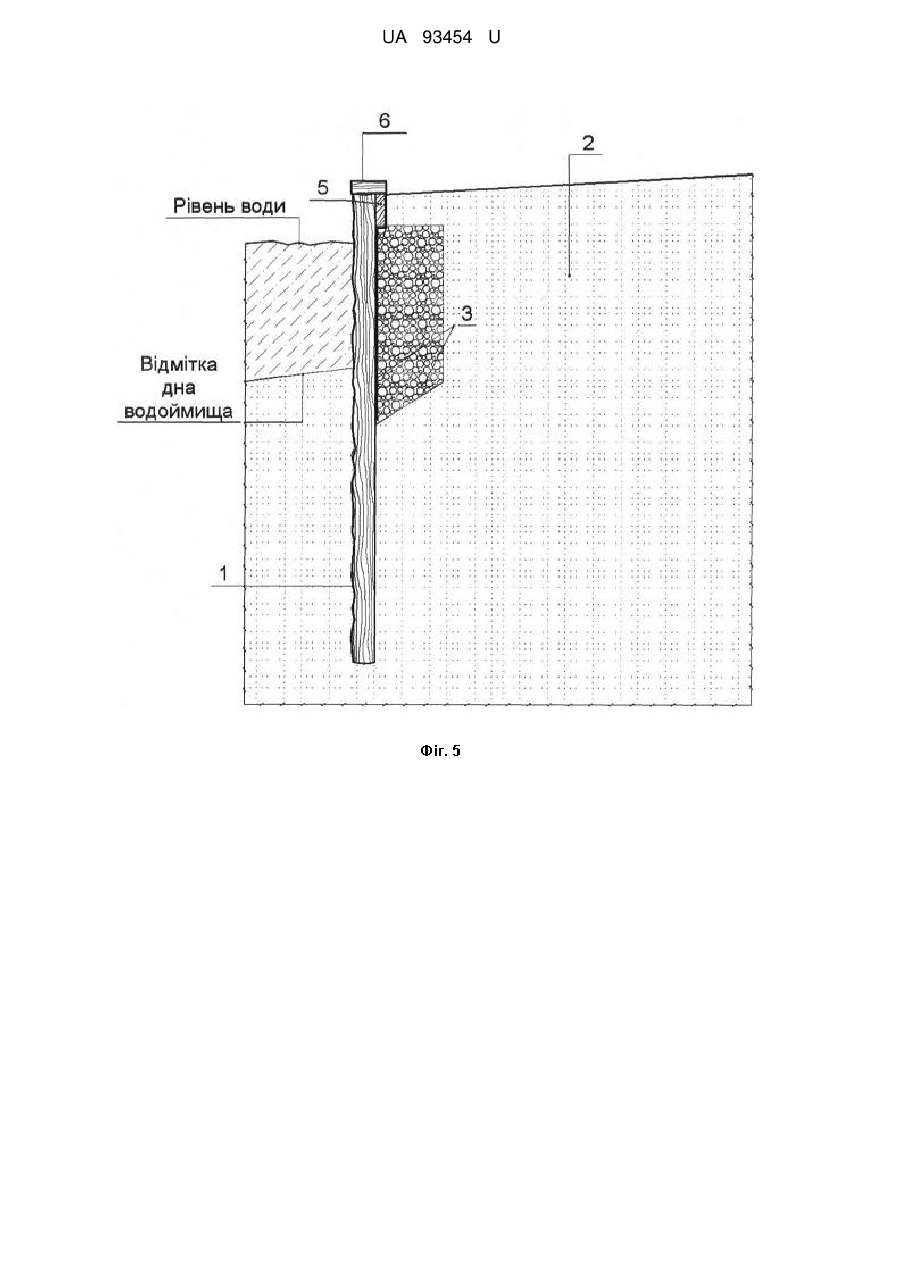

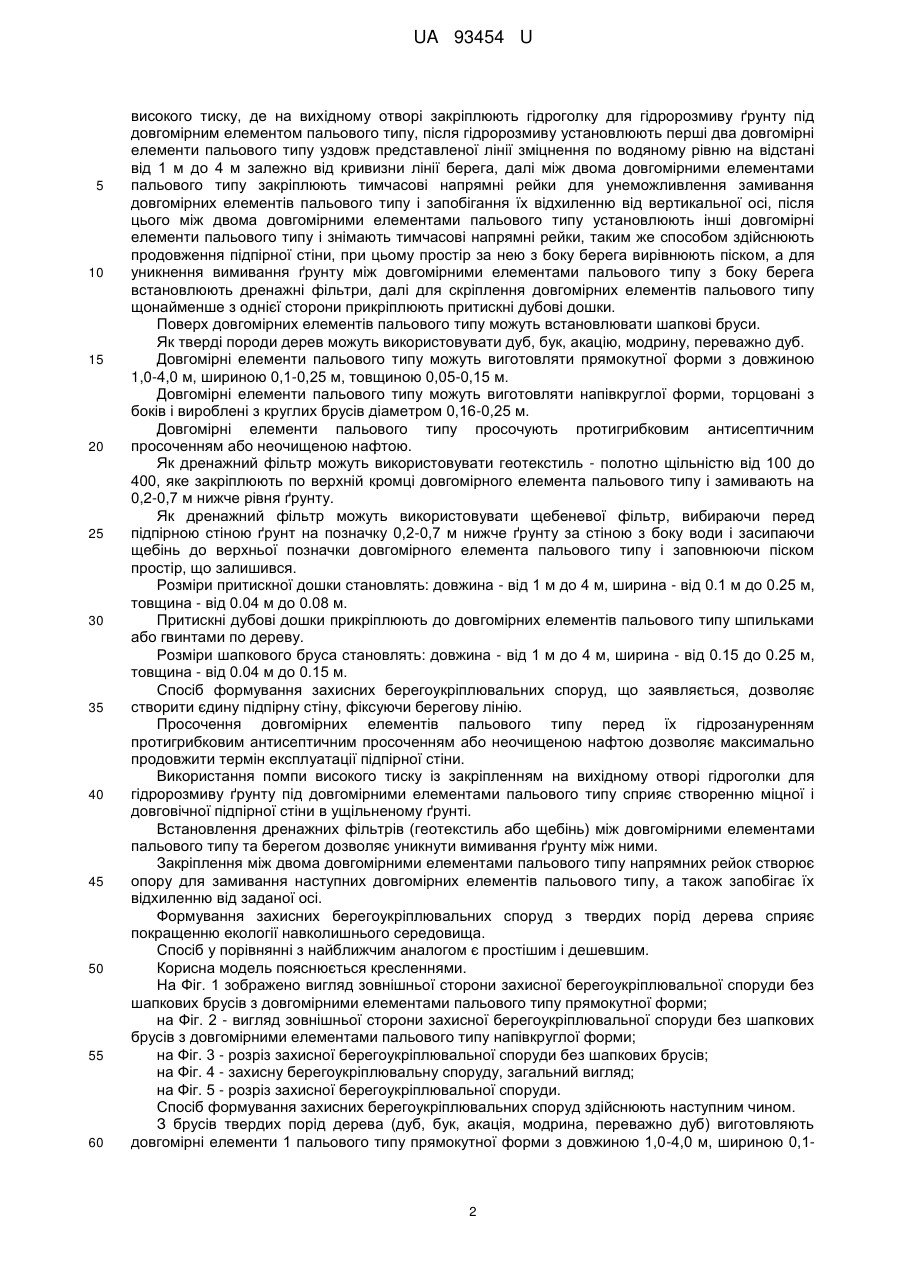

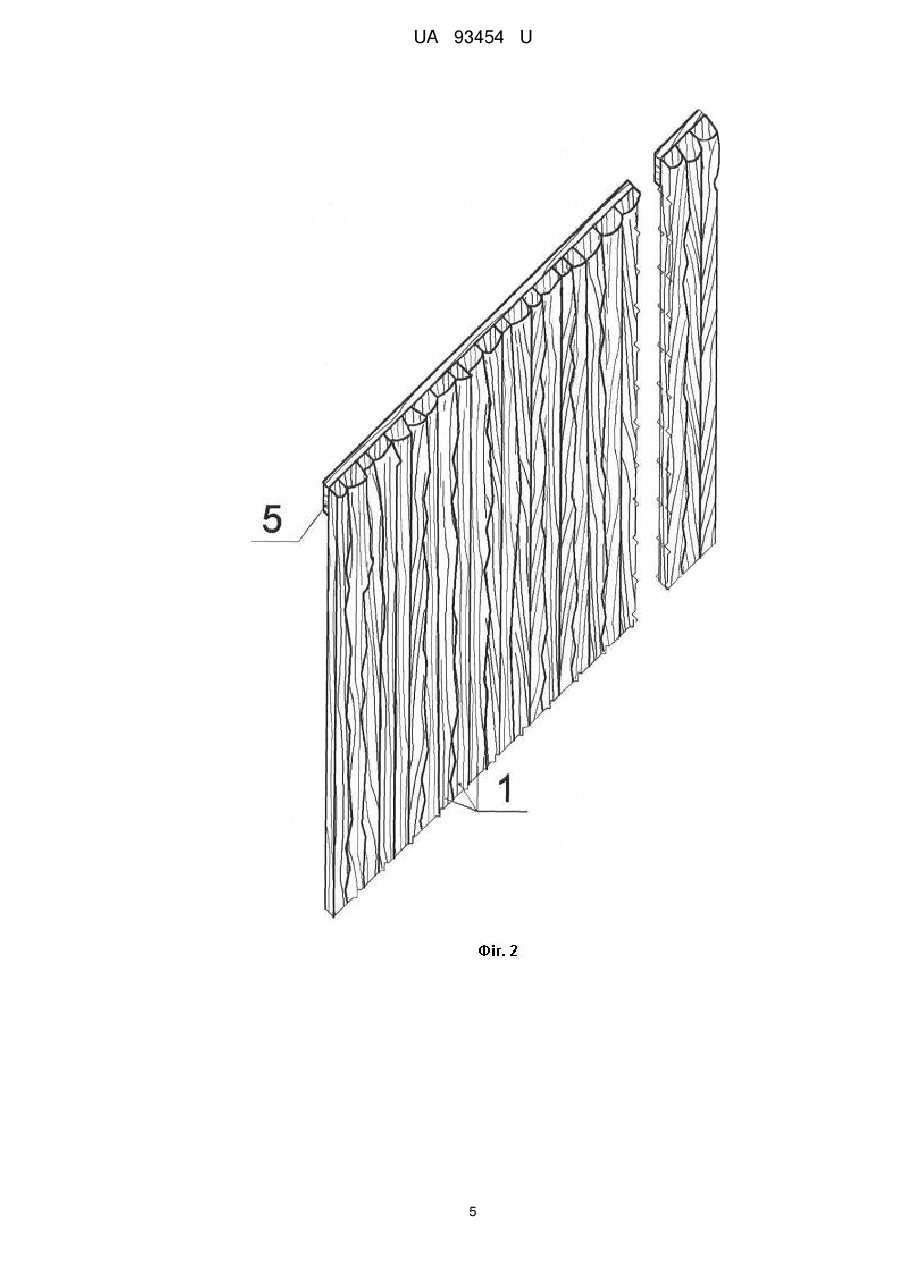

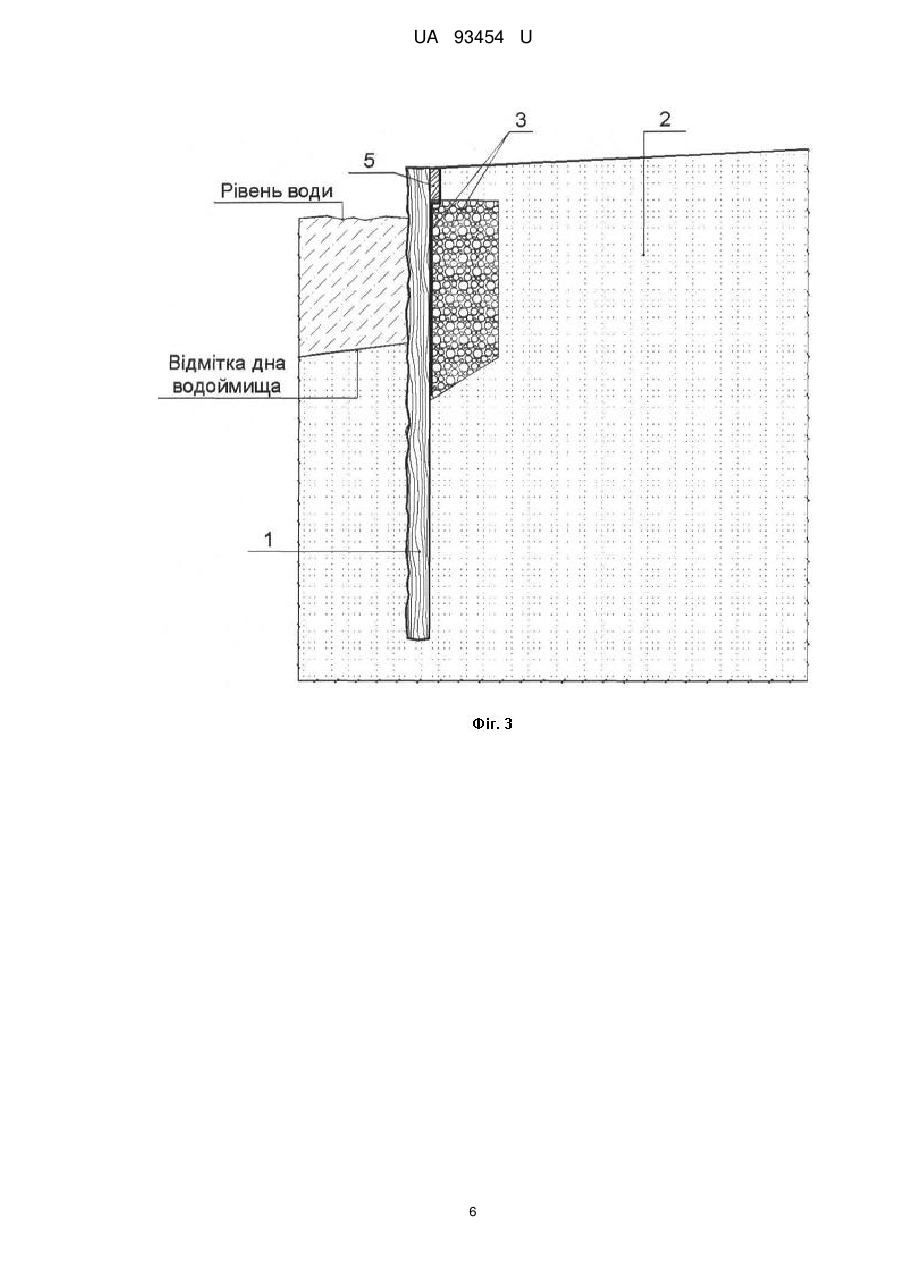

Реферат: UA 93454 U UA 93454 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідротехнічного будівництва і може бути використана при створенні укріплень і захисту берегів рік, озер, ставків, водосховищ. Все більшою популярністю в Україні користуються земельні ділянки, прилеглі до водоймищ: річки, озера як штучні, так і природні, ставки. Природними властивостями водоймищ є забруднення, а також руйнування або деградація берегів. Розмивання і осідання берега призводить до обміління та заростання як самого водоймища, так і прилеглих територій. Саме тому так важливо своєчасно провести укріплення берега водоймища. Якщо не перешкоджати природним руйнуванням, ці явища можуть стати справжньою проблемою. Особливо важливо підтримувати береги водоймища в належному стані, якщо будови знаходяться в безпосередній близькості від самої води - у ряді випадків своєчасне берегоукріплення дозволяє врятувати споруди від руйнування. Але основне завдання, з яким успішно справляється укріплення берегів, - створення чіткої берегової лінії, зміцнення берега водоймища від підмивання, осипання та очищення прибережної території. Відомо спосіб берегоукріплення оциліндрованими колодами модрини, які здійснює компанія "Світ Зелені" [http://svitzeleni.com.ua/ru/ukreplenie_beregov_prichali.html]. Такий спосіб не може створити довговічні і міцні захисні берегоукріплювальні споруди тому, що стики між оциліндрованими колодами є ненадійним. Крім того, використання модрини підвищує вартість робіт. Найближчим до корисної моделі, що заявляється, є спосіб формування захисних берегоукріплювальних споруд вертикального типу із заглиблених в ґрунт довгомірних елементів пальового типу, згідно з яким довгомірні елементи розміщують у двох зонах: пляжній та береговій, не менше ніж по три ряди по ширині кожної із зон і в шаховому порядку по відношенню до довгомірних елементів у сусідніх рядах, при цьому довгомірні елементи утворюють за рахунок ін'єктування під тиском матеріалу, що твердіє, безпосередньо в ґрунт або у сформовані в ґрунті вертикальні свердловини з попереднім терасуванням берега і замочуванням ґрунту, при цьому довгомірні елементи в кожній зоні, що укріплюється, спочатку формують у фронтальних і тилових рядах, а потім - у рядах середньої частини, а в кожному ряду формування довгомірних елементів здійснюють у послідовності не менше ніж через один з подальшим по закінченні процесу затвердінням матеріалу, що твердіє, або набору їм 70-80 % проектної міцності в сформованих довгомірних елементах, поверненням до формування пропущених довгомірних елементів, а в процесі формування кожного довгомірного елемента пальового типу на всій або на частині його довжини, залежно від типу ґрунту, розміщують металеві стрижневі елементи, нижні кінці яких заанкерюють у тілі довгомірних елементів, а верхні кінці виступають над поверхнею ґрунту, причому по закінченню процесу формування довгомірних елементів верхні кінці об'єднують між собою в кожному ряду і між сусідніми рядами за допомогою релаксаційних елементів; довгомірні елементи пальового типу закріплюють у ґрунті по всій висоті за допомогою просторових елементів, які охоплюють їх і які формують з ущільнених ґрунтів, пронизаних на різній висоті хаотично розгалуженими армуючими елементами з матеріалу, що твердіє, і виконують функцію анкерів, при цьому відстань між довгомірними елементами пальового типу в ряду і між рядами визначають з умови накладення поперечних перерізів просторових елементів, що їх охоплюють, і типу ґрунтів, крім того, фронтальний ряд довгомірних елементів у береговій зоні формують на відстані від кромки берега, достатній для утворення стійкого відкосу, а частину або всі довгомірні елементи у фронтальних рядах обох укріплювальних зон виконують з нахилом у вертикальній площині, переважно в бік берегової зони [RU 2280730 С1, Е02В 3/12, 2006]. Зазначений спосіб є досить складним через створення не менше ніж трьох рядів з довгомірних елементів пальового типу, ін'єктування під тиском матеріалу, що твердіє, безпосередньо в ґрунт або у сформовані в ґрунті вертикальні свердловини з попереднім терасуванням берега і замочуванням ґрунту. А використання металевих стрижневих елементів, релаксаційних елементів, армуючих елементами з матеріалу, що твердіє, погіршує екологію навколишнього середовища. В основу корисної моделі поставлено задачу створення простішого і дешевшого способу формування захисних берегоукріплювальних споруд, які були би максимально міцні, довговічні, екологічно чисті, з фіксацією берегової лінії шляхом створення цільної підпірної стіни з твердих порід дерева. Поставлену задачу вирішують тим, що у способі формування захисних берегоукріплювальних споруд із заглиблених в ґрунт довгомірних елементів пальового типу, згідно з корисною моделлю, з брусів твердих порід дерева виготовляють довгомірні елементи пальового типу, просочуючи їх, для установлення підпірної стіни використовують помпу 1 UA 93454 U 5 10 15 20 25 30 35 40 45 50 55 60 високого тиску, де на вихідному отворі закріплюють гідроголку для гідророзмиву ґрунту під довгомірним елементом пальового типу, після гідророзмиву установлюють перші два довгомірні елементи пальового типу уздовж представленої лінії зміцнення по водяному рівню на відстані від 1 м до 4 м залежно від кривизни лінії берега, далі між двома довгомірними елементами пальового типу закріплюють тимчасові напрямні рейки для унеможливлення замивання довгомірних елементів пальового типу і запобігання їх відхиленню від вертикальної осі, після цього між двома довгомірними елементами пальового типу установлюють інші довгомірні елементи пальового типу і знімають тимчасові напрямні рейки, таким же способом здійснюють продовження підпірної стіни, при цьому простір за нею з боку берега вирівнюють піском, а для уникнення вимивання ґрунту між довгомірними елементами пальового типу з боку берега встановлюють дренажні фільтри, далі для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплюють притискні дубові дошки. Поверх довгомірних елементів пальового типу можуть встановлювати шапкові бруси. Як тверді породи дерев можуть використовувати дуб, бук, акацію, модрину, переважно дуб. Довгомірні елементи пальового типу можуть виготовляти прямокутної форми з довжиною 1,0-4,0 м, шириною 0,1-0,25 м, товщиною 0,05-0,15 м. Довгомірні елементи пальового типу можуть виготовляти напівкруглої форми, торцовані з боків і вироблені з круглих брусів діаметром 0,16-0,25 м. Довгомірні елементи пальового типу просочують протигрибковим антисептичним просоченням або неочищеною нафтою. Як дренажний фільтр можуть використовувати геотекстиль - полотно щільністю від 100 до 400, яке закріплюють по верхній кромці довгомірного елемента пальового типу і замивають на 0,2-0,7 м нижче рівня ґрунту. Як дренажний фільтр можуть використовувати щебеневої фільтр, вибираючи перед підпірною стіною ґрунт на позначку 0,2-0,7 м нижче ґрунту за стіною з боку води і засипаючи щебінь до верхньої позначки довгомірного елемента пальового типу і заповнюючи піском простір, що залишився. Розміри притискної дошки становлять: довжина - від 1 м до 4 м, ширина - від 0.1 м до 0.25 м, товщина - від 0.04 м до 0.08 м. Притискні дубові дошки прикріплюють до довгомірних елементів пальового типу шпильками або гвинтами по дереву. Розміри шапкового бруса становлять: довжина - від 1 м до 4 м, ширина - від 0.15 до 0.25 м, товщина - від 0.04 м до 0.15 м. Спосіб формування захисних берегоукріплювальних споруд, що заявляється, дозволяє створити єдину підпірну стіну, фіксуючи берегову лінію. Просочення довгомірних елементів пальового типу перед їх гідрозануренням протигрибковим антисептичним просоченням або неочищеною нафтою дозволяє максимально продовжити термін експлуатації підпірної стіни. Використання помпи високого тиску із закріпленням на вихідному отворі гідроголки для гідророзмиву ґрунту під довгомірними елементами пальового типу сприяє створенню міцної і довговічної підпірної стіни в ущільненому ґрунті. Встановлення дренажних фільтрів (геотекстиль або щебінь) між довгомірними елементами пальового типу та берегом дозволяє уникнути вимивання ґрунту між ними. Закріплення між двома довгомірними елементами пальового типу напрямних рейок створює опору для замивання наступних довгомірних елементів пальового типу, а також запобігає їх відхиленню від заданої осі. Формування захисних берегоукріплювальних споруд з твердих порід дерева сприяє покращенню екології навколишнього середовища. Спосіб у порівнянні з найближчим аналогом є простішим і дешевшим. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено вигляд зовнішньої сторони захисної берегоукріплювальної споруди без шапкових брусів з довгомірними елементами пальового типу прямокутної форми; на Фіг. 2 - вигляд зовнішньої сторони захисної берегоукріплювальної споруди без шапкових брусів з довгомірними елементами пальового типу напівкруглої форми; на Фіг. 3 - розріз захисної берегоукріплювальної споруди без шапкових брусів; на Фіг. 4 - захисну берегоукріплювальну споруду, загальний вигляд; на Фіг. 5 - розріз захисної берегоукріплювальної споруди. Спосіб формування захисних берегоукріплювальних споруд здійснюють наступним чином. З брусів твердих порід дерева (дуб, бук, акація, модрина, переважно дуб) виготовляють довгомірні елементи 1 пальового типу прямокутної форми з довжиною 1,0-4,0 м, шириною 0,1 2 UA 93454 U 5 10 15 20 0,25 м, товщиною 0,05-0,15 м або напівкруглої форми, торцовані з боків і вироблені з круглих брусів діаметром 0,16-0,25 м, потім просочують їх протигрибковим антисептичним просоченням або неочищеною нафтою. Для установлення підпірної стіни використовують помпу високого тиску, де на вихідному отворі закріплюють гідроіглу для гідророзмиву ґрунту під довгомірним елементом 1 пальового типу, після гідророзмиву установлюють перші два довгомірні елементи пальового типу уздовж представленої лінії зміцнення по водяному рівню на відстані від 1 м до 4 м залежно від кривизни лінії берега. Далі між двома довгомірними елементами пальового типу закріплюють тимчасові напрямні рейки для унеможливлення замиву довгомірних елементів пальового типу і запобігання їх відхиленню від вертикальної осі. Після цього між двома довгомірними елементами пальового типу установлюють інші довгомірні елементи пальового типу і знімають тимчасові напрямні рейки. Таким же способом здійснюють продовження підпірної стіни, при цьому простір за нею з боку берега вирівнюють піском 2 (Фіг. 3, Фіг. 5), а для уникнення вимивання ґрунту між довгомірними елементами пальового типу з боку берега встановлюють дренажні фільтри 3 (Фіг. 3, Фіг. 5). Як дренажні фільтри використовують геотекстиль - полотно щільністю від 100 до 400, яке закріплюють по верхній кромці довгомірного елемента пальового типу і замивають на 0,2-0,7 м нижче рівня ґрунту з боку води. Можуть також використовувати щебеневої фільтр, вибираючи перед підпірною стіною ґрунт на позначку 0,20,7 м нижче ґрунту за стіною з боку води і засипаючи щебінь до верхньої позначки довгомірного елемента пальового типу, і заповнюючи піском простір, що залишився. Далі для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплюють шпильками або гвинтами 4 по дереву (Фіг. 2) притискні дубові дошки 5 (Фіг. 1, Фіг. 2, Фіг. 3) з довжиною від 1 м до 4 м, шириною від 0,1 м до 0,25 м, товщиною від 0,04 м до 0,08 м). Поверх довгомірних елементів 1 пальового типу можуть встановлювати шапкові бруси 6 (Фіг. 4, Фіг. 5) довжиною від 1 м до 4 м, шириною від 0,15 до 0,25 м, товщиною від 0,04 м до 0,15 м. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Спосіб формування захисних берегоукріплювальних споруд із заглиблених в ґрунт довгомірних елементів пальового типу, який відрізняється тим, що з брусів твердих порід дерева виготовляють довгомірні елементи пальового типу, просочують їх, для установлення підпірної стіни використовують помпу високого тиску, де на вихідному отворі закріплюють гідроголку для гідророзмиву ґрунту під довгомірним елементом пальового типу, після гідророзмиву установлюють перші два довгомірні елементи пальового типу уздовж представленої лінії зміцнення по водяному рівню на відстані від 1 м до 4 м залежно від кривизни лінії берега, далі між двома довгомірними елементами пальового типу закріплюють дві тимчасові напрямні рейки для унеможливлення замивання довгомірних елементів пальового типу і запобігання їх відхиленню від вертикальної осі, після цього між двома довгомірними елементами пальового типу установлюють інші довгомірні елементи пальового типу і знімають тимчасові напрямні рейки, таким же способом здійснюють продовження підпірної стіни, при цьому простір за нею з боку берега вирівнюють піском, а для уникнення вимивання ґрунту між довгомірними елементами пальового типу з боку берега встановлюють дренажні фільтри, далі для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплюють притискні дубові дошки. 2. Спосіб за п. 1, який відрізняється тим, що поверх довгомірних елементів пальового типу встановлюють шапкові бруси. 3. Спосіб за п. 1, який відрізняється тим, що як тверді породи дерев використовують дуб, бук, акацію, модрину, переважно дуб. 4. Спосіб за п. 1, який відрізняється тим, що виготовляють довгомірні елементи пальового типу прямокутної форми з довжиною 1,0-4,0 м, шириною 0,1-0,25 м, товщиною 0,05-0,15 м. 5. Спосіб за п. 1, який відрізняється тим, що виготовляють довгомірні елементи пальового типу напівкруглої форми, торцовані з боків і вироблені з круглих брусів діаметром 0,16-0,25 м. 6. Спосіб за п. 1, який відрізняється тим, що довгомірні елементи пальового типу просочують протигрибковим антисептичним просоченням або неочищеною нафтою. 7. Спосіб за п. 1, який відрізняється тим, що як дренажний фільтр використовують геотекстиль - полотно щільністю від 100 до 400, яке закріплюють по верхній кромці довгомірного елемента пальового типу і замивають на 0,2-0,7 м нижче рівня ґрунту. 8. Спосіб за п. 1, який відрізняється тим, що як дренажний фільтр використовують щебеневий фільтр, вибираючи перед підпірною стіною ґрунт на позначку 0,2-0,7 м нижче ґрунту за стіною з боку води і засипаючи щебінь до верхньої позначки довгомірного елемента пальового типу, і заповнюючи піском простір, що залишився. 3 UA 93454 U 5 9. Спосіб за п. 1, який відрізняється тим, що розміри притискної дошки становлять: довжина від 1 м до 4 м, ширина - від 0,1 м до 0,25 м, товщина - від 0,04 м до 0,08 м. 10. Спосіб за п. 1, який відрізняється тим, що притискні дубові дошки прикріплюють до довгомірних елементів пальового типу шпильками або гвинтами по дереву. 11. Спосіб за п. 1, який відрізняється тим, що розміри шапкового бруса становлять: довжина від 1 м до 4 м, ширина - від 0,15 до 0,25 м, товщина - від 0,04 м до 0,15 м. 4 UA 93454 U 5 UA 93454 U 6 UA 93454 U 7 UA 93454 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
