Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву
Номер патенту: 93613
Опубліковано: 10.10.2014
Автори: Кучеренко Володимир Григорович, Митрофанов Олександр Петрович, Лілевман Ігор Йосипович, Лілевман Олександр Йосипович, Мігальов Андрій Олександрович
Формула / Реферат

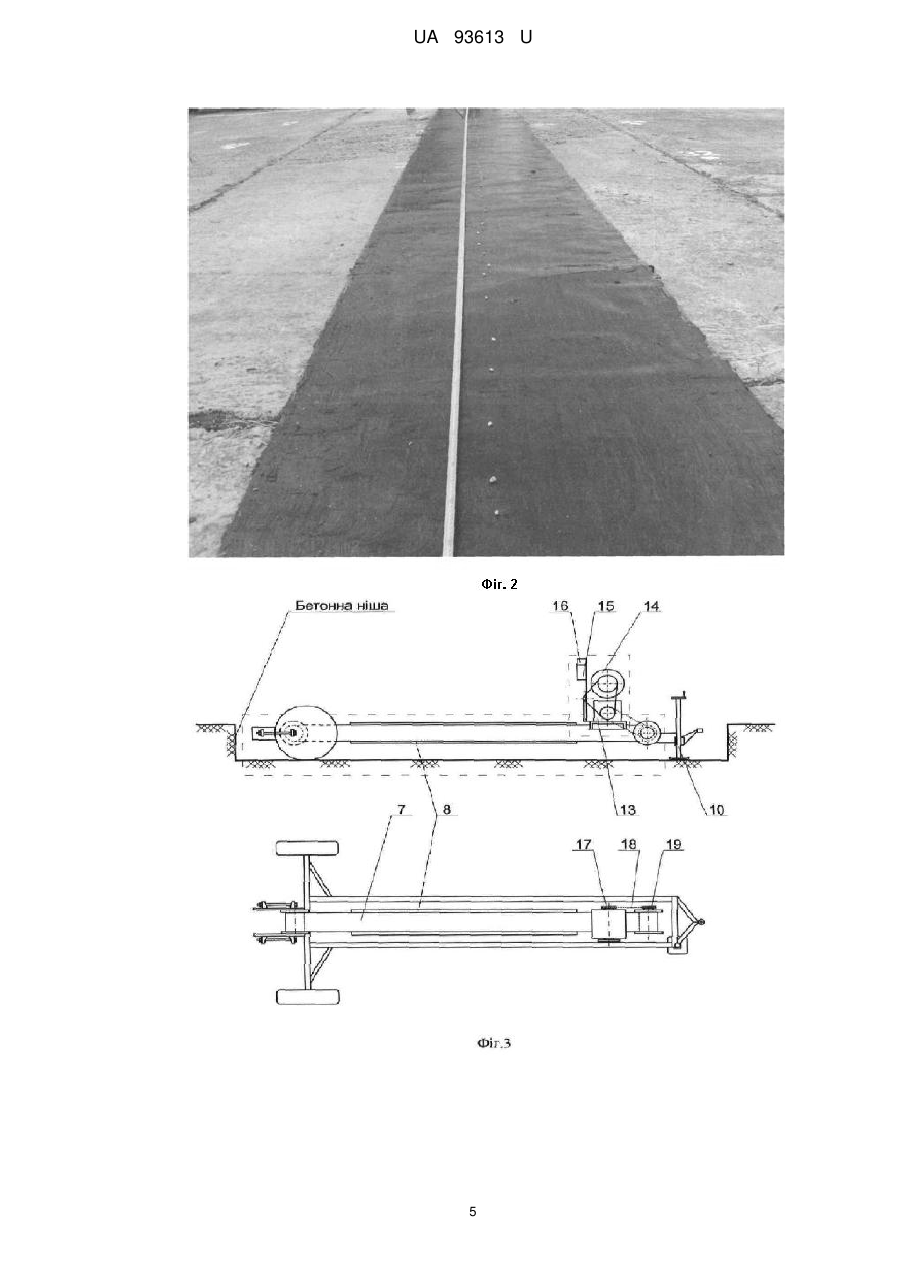

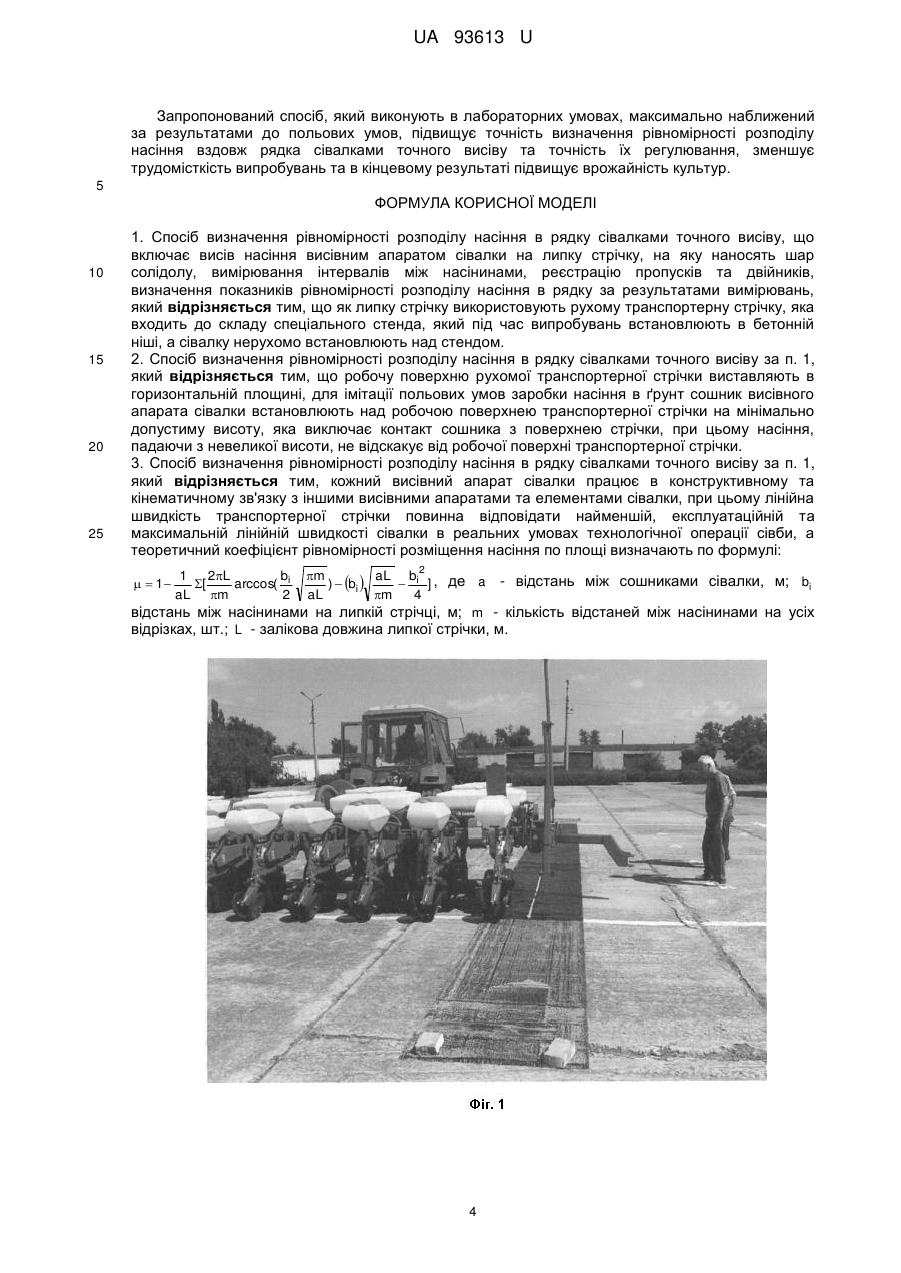

1. Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву, що включає висів насіння висівним апаратом сівалки на липку стрічку, на яку наносять шар солідолу, вимірювання інтервалів між насінинами, реєстрацію пропусків та двійників, визначення показників рівномірності розподілу насіння в рядку за результатами вимірювань, який відрізняється тим, що як липку стрічку використовують рухому транспортерну стрічку, яка входить до складу спеціального стенда, який під час випробувань встановлюють в бетонній ніші, а сівалку нерухомо встановлюють над стендом.
2. Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву за п. 1, який відрізняється тим, що робочу поверхню рухомої транспортерної стрічки виставляють в горизонтальній площині, для імітації польових умов заробки насіння в ґрунт сошник висівного апарата сівалки встановлюють над робочою поверхнею транспортерної стрічки на мінімально допустиму висоту, яка виключає контакт сошника з поверхнею стрічки, при цьому насіння, падаючи з невеликої висоти, не відскакує від робочої поверхні транспортерної стрічки.
3. Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву за п. 1, який відрізняється тим, кожний висівний апарат сівалки працює в конструктивному та кінематичному зв'язку з іншими висівними апаратами та елементами сівалки, при цьому лінійна швидкість транспортерної стрічки повинна відповідати найменшій, експлуатаційній та максимальній лінійній швидкості сівалки в реальних умовах технологічної операції сівби, а теоретичний коефіцієнт рівномірності розміщення насіння по площі визначають по формулі:
, де
- відстань між сошниками сівалки, м;
відстань між насінинами на липкій стрічці, м;
- кількість відстаней між насінинами на усіх відрізках, шт.;
- залікова довжина липкої стрічки, м.
Текст

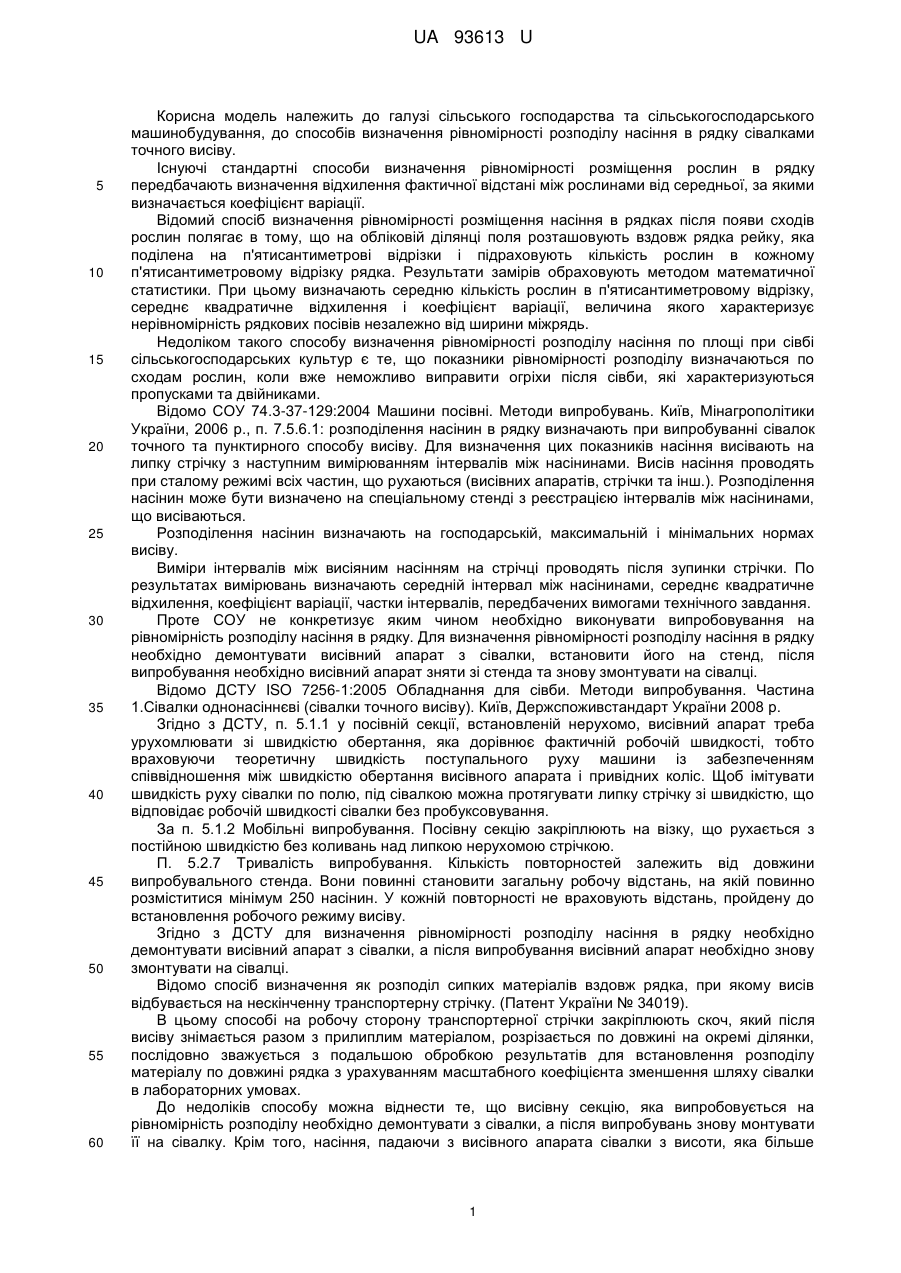

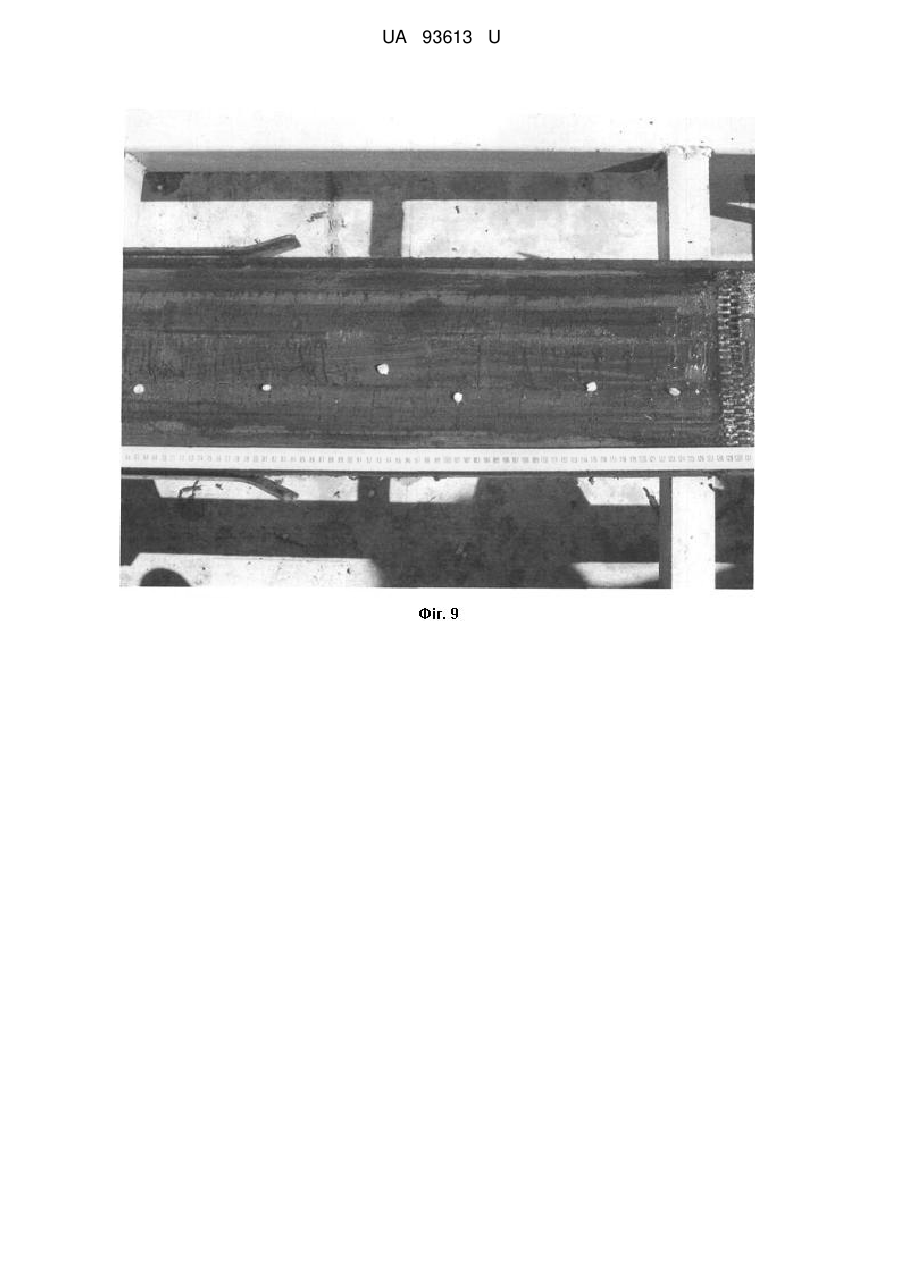

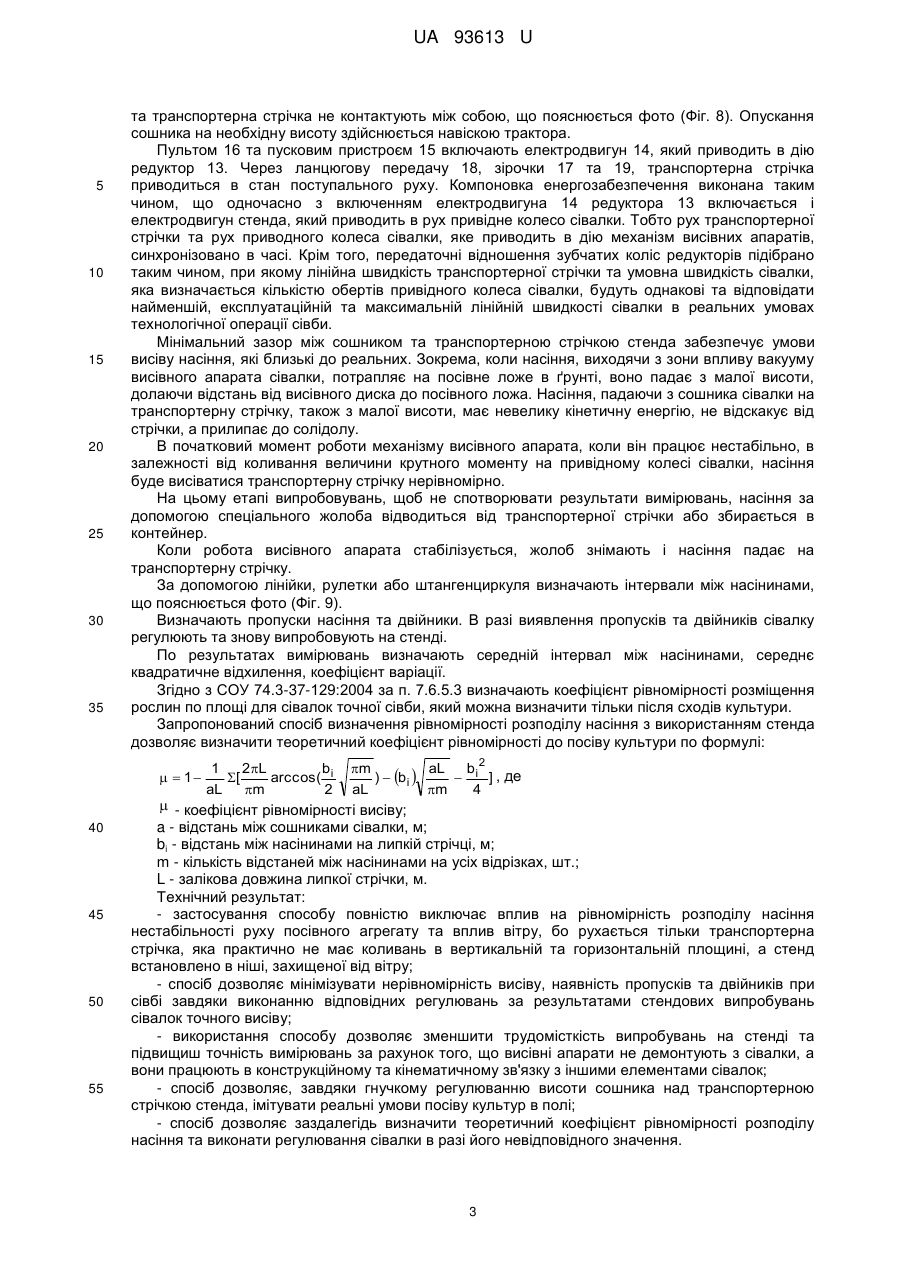

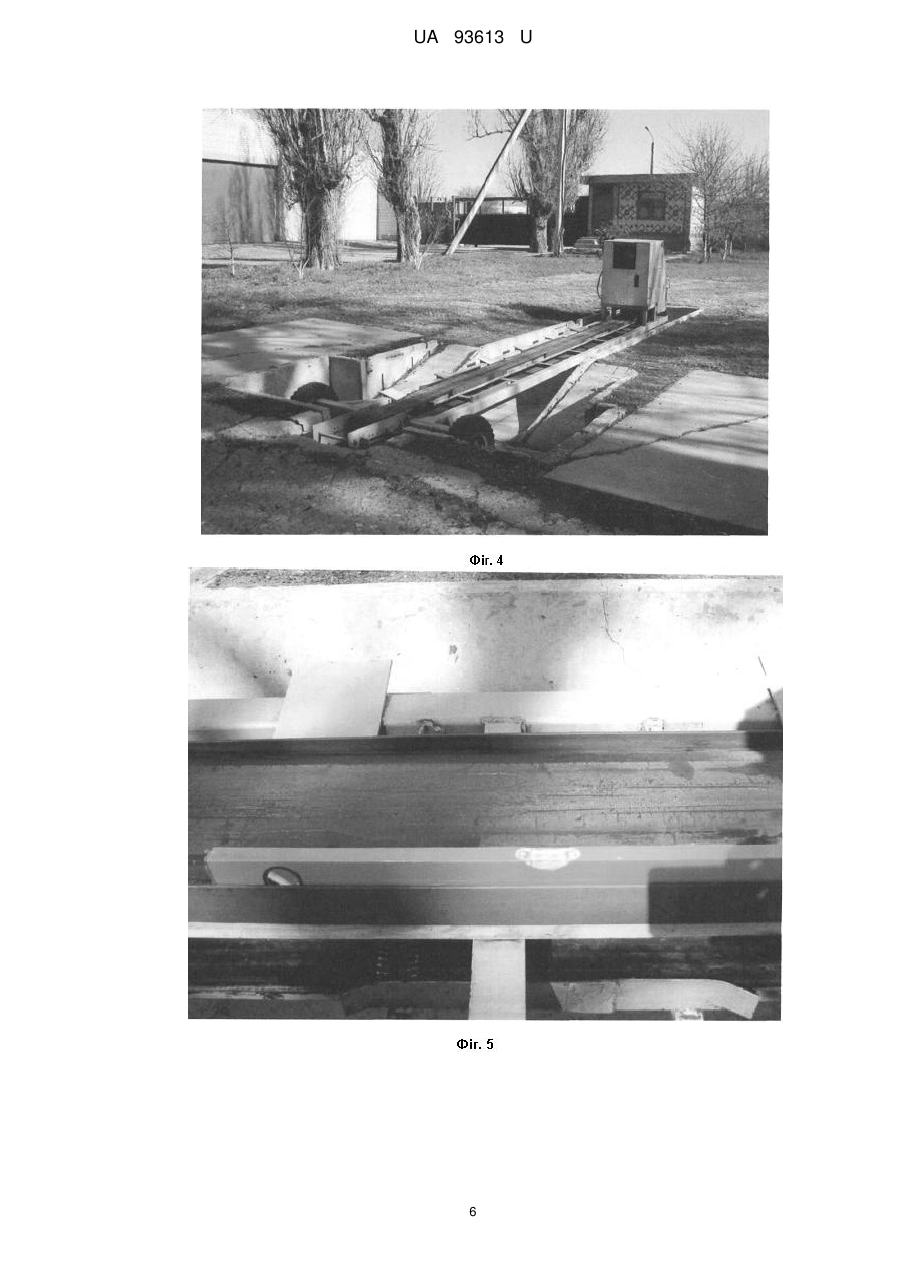

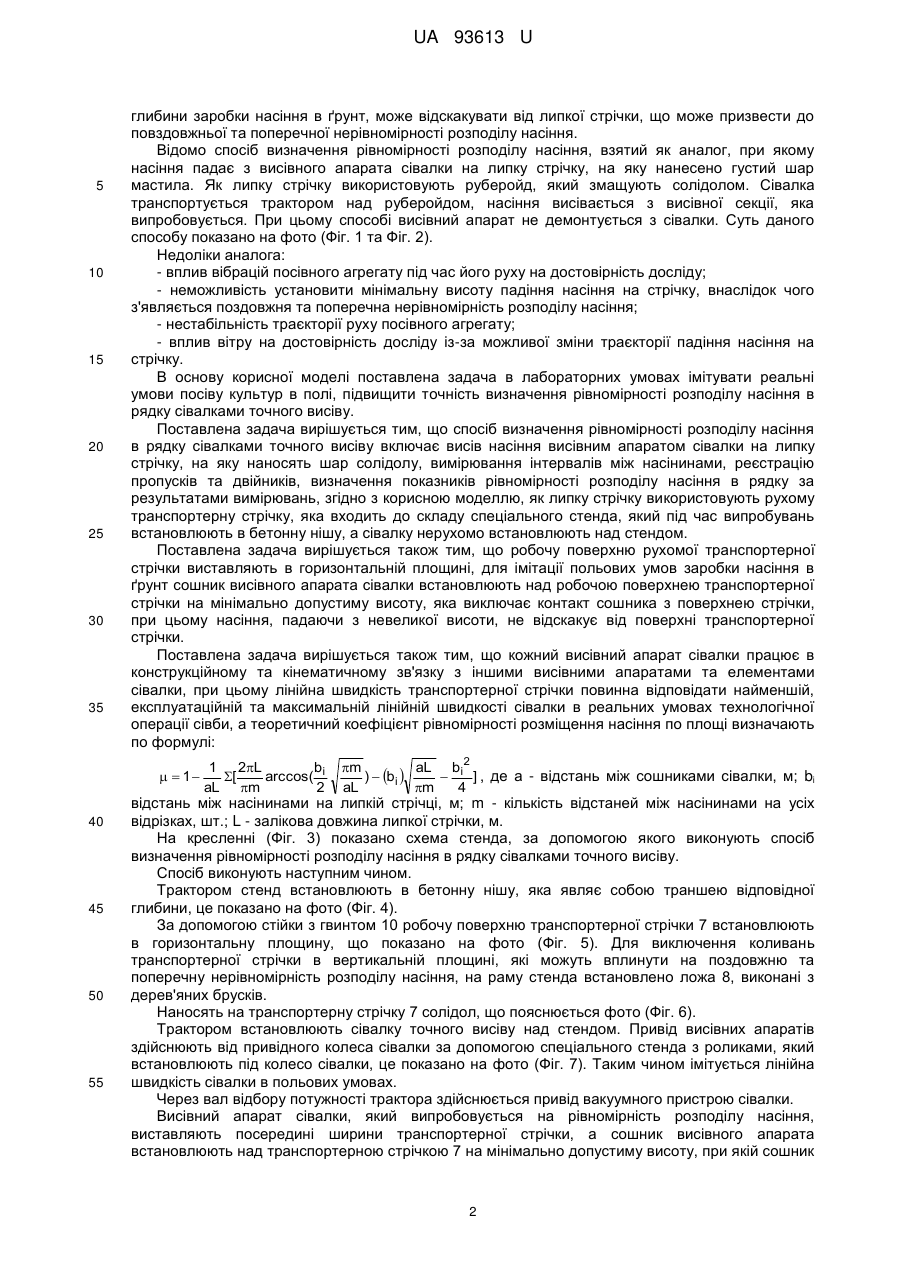

Реферат: Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву включає висів насіння висівним апаратом сівалки на липку стрічку, на яку наносять шар солідолу, вимірювання інтервалів між насінинами, реєстрацію пропусків та двійників, визначення показників рівномірності розподілу насіння в рядку за результатами вимірювань. Як липку стрічку використовують рухому транспортерну стрічку, яка входить до складу спеціального стенда, який під час випробувань встановлюють в бетонній ніші, а сівалку нерухомо встановлюють над стендом. UA 93613 U (12) UA 93613 U UA 93613 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства та сільськогосподарського машинобудування, до способів визначення рівномірності розподілу насіння в рядку сівалками точного висіву. Існуючі стандартні способи визначення рівномірності розміщення рослин в рядку передбачають визначення відхилення фактичної відстані між рослинами від середньої, за якими визначається коефіцієнт варіації. Відомий спосіб визначення рівномірності розміщення насіння в рядках після появи сходів рослин полягає в тому, що на обліковій ділянці поля розташовують вздовж рядка рейку, яка поділена на п'ятисантиметрові відрізки і підраховують кількість рослин в кожному п'ятисантиметровому відрізку рядка. Результати замірів обраховують методом математичної статистики. При цьому визначають середню кількість рослин в п'ятисантиметровому відрізку, середнє квадратичне відхилення і коефіцієнт варіації, величина якого характеризує нерівномірність рядкових посівів незалежно від ширини міжрядь. Недоліком такого способу визначення рівномірності розподілу насіння по площі при сівбі сільськогосподарських культур є те, що показники рівномірності розподілу визначаються по сходам рослин, коли вже неможливо виправити огріхи після сівби, які характеризуються пропусками та двійниками. Відомо СОУ 74.3-37-129:2004 Машини посівні. Методи випробувань. Київ, Мінагрополітики України, 2006 р., п. 7.5.6.1: розподілення насінин в рядку визначають при випробуванні сівалок точного та пунктирного способу висіву. Для визначення цих показників насіння висівають на липку стрічку з наступним вимірюванням інтервалів між насінинами. Висів насіння проводять при сталому режимі всіх частин, що рухаються (висівних апаратів, стрічки та інш.). Розподілення насінин може бути визначено на спеціальному стенді з реєстрацією інтервалів між насінинами, що висіваються. Розподілення насінин визначають на господарській, максимальній і мінімальних нормах висіву. Виміри інтервалів між висіяним насінням на стрічці проводять після зупинки стрічки. По результатах вимірювань визначають середній інтервал між насінинами, середнє квадратичне відхилення, коефіцієнт варіації, частки інтервалів, передбачених вимогами технічного завдання. Проте СОУ не конкретизує яким чином необхідно виконувати випробовування на рівномірність розподілу насіння в рядку. Для визначення рівномірності розподілу насіння в рядку необхідно демонтувати висівний апарат з сівалки, встановити його на стенд, після випробування необхідно висівний апарат зняти зі стенда та знову змонтувати на сівалці. Відомо ДСТУ ISO 7256-1:2005 Обладнання для сівби. Методи випробування. Частина 1.Сівалки однонасіннєві (сівалки точного висіву). Київ, Держспоживстандарт України 2008 р. Згідно з ДСТУ, п. 5.1.1 у посівній секції, встановленій нерухомо, висівний апарат треба урухомлювати зі швидкістю обертання, яка дорівнює фактичній робочій швидкості, тобто враховуючи теоретичну швидкість поступального руху машини із забезпеченням співвідношення між швидкістю обертання висівного апарата і привідних коліс. Щоб імітувати швидкість руху сівалки по полю, під сівалкою можна протягувати липку стрічку зі швидкістю, що відповідає робочій швидкості сівалки без пробуксовування. За п. 5.1.2 Мобільні випробування. Посівну секцію закріплюють на візку, що рухається з постійною швидкістю без коливань над липкою нерухомою стрічкою. П. 5.2.7 Тривалість випробування. Кількість повторностей залежить від довжини випробувального стенда. Вони повинні становити загальну робочу відстань, на якій повинно розміститися мінімум 250 насінин. У кожній повторності не враховують відстань, пройдену до встановлення робочого режиму висіву. Згідно з ДСТУ для визначення рівномірності розподілу насіння в рядку необхідно демонтувати висівний апарат з сівалки, а після випробування висівний апарат необхідно знову змонтувати на сівалці. Відомо спосіб визначення як розподіл сипких матеріалів вздовж рядка, при якому висів відбувається на нескінченну транспортерну стрічку. (Патент України № 34019). В цьому способі на робочу сторону транспортерної стрічки закріплюють скоч, який після висіву знімається разом з прилиплим матеріалом, розрізається по довжині на окремі ділянки, послідовно зважується з подальшою обробкою результатів для встановлення розподілу матеріалу по довжині рядка з урахуванням масштабного коефіцієнта зменшення шляху сівалки в лабораторних умовах. До недоліків способу можна віднести те, що висівну секцію, яка випробовується на рівномірність розподілу необхідно демонтувати з сівалки, а після випробувань знову монтувати її на сівалку. Крім того, насіння, падаючи з висівного апарата сівалки з висоти, яка більше 1 UA 93613 U 5 10 15 20 25 30 35 глибини заробки насіння в ґрунт, може відскакувати від липкої стрічки, що може призвести до повздовжньої та поперечної нерівномірності розподілу насіння. Відомо спосіб визначення рівномірності розподілу насіння, взятий як аналог, при якому насіння падає з висівного апарата сівалки на липку стрічку, на яку нанесено густий шар мастила. Як липку стрічку використовують руберойд, який змащують солідолом. Сівалка транспортується трактором над руберойдом, насіння висівається з висівної секції, яка випробовується. При цьому способі висівний апарат не демонтується з сівалки. Суть даного способу показано на фото (Фіг. 1 та Фіг. 2). Недоліки аналога: - вплив вібрацій посівного агрегату під час його руху на достовірність досліду; - неможливість установити мінімальну висоту падіння насіння на стрічку, внаслідок чого з'являється поздовжня та поперечна нерівномірність розподілу насіння; - нестабільність траєкторії руху посівного агрегату; - вплив вітру на достовірність досліду із-за можливої зміни траєкторії падіння насіння на стрічку. В основу корисної моделі поставлена задача в лабораторних умовах імітувати реальні умови посіву культур в полі, підвищити точність визначення рівномірності розподілу насіння в рядку сівалками точного висіву. Поставлена задача вирішується тим, що спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву включає висів насіння висівним апаратом сівалки на липку стрічку, на яку наносять шар солідолу, вимірювання інтервалів між насінинами, реєстрацію пропусків та двійників, визначення показників рівномірності розподілу насіння в рядку за результатами вимірювань, згідно з корисною моделлю, як липку стрічку використовують рухому транспортерну стрічку, яка входить до складу спеціального стенда, який під час випробувань встановлюють в бетонну нішу, а сівалку нерухомо встановлюють над стендом. Поставлена задача вирішується також тим, що робочу поверхню рухомої транспортерної стрічки виставляють в горизонтальній площині, для імітації польових умов заробки насіння в ґрунт сошник висівного апарата сівалки встановлюють над робочою поверхнею транспортерної стрічки на мінімально допустиму висоту, яка виключає контакт сошника з поверхнею стрічки, при цьому насіння, падаючи з невеликої висоти, не відскакує від поверхні транспортерної стрічки. Поставлена задача вирішується також тим, що кожний висівний апарат сівалки працює в конструкційному та кінематичному зв'язку з іншими висівними апаратами та елементами сівалки, при цьому лінійна швидкість транспортерної стрічки повинна відповідати найменшій, експлуатаційній та максимальній лінійній швидкості сівалки в реальних умовах технологічної операції сівби, а теоретичний коефіцієнт рівномірності розміщення насіння по площі визначають по формулі: 1 40 45 50 55 b 1 2L [ arccos( i aL m 2 m aL bi 2 ) bi ] , де a - відстань між сошниками сівалки, м; bi aL m 4 відстань між насінинами на липкій стрічці, м; m - кількість відстаней між насінинами на усіх відрізках, шт.; L - залікова довжина липкої стрічки, м. На кресленні (Фіг. 3) показано схема стенда, за допомогою якого виконують спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву. Спосіб виконують наступним чином. Трактором стенд встановлюють в бетонну нішу, яка являє собою траншею відповідної глибини, це показано на фото (Фіг. 4). За допомогою стійки з гвинтом 10 робочу поверхню транспортерної стрічки 7 встановлюють в горизонтальну площину, що показано на фото (Фіг. 5). Для виключення коливань транспортерної стрічки в вертикальній площині, які можуть вплинути на поздовжню та поперечну нерівномірність розподілу насіння, на раму стенда встановлено ложа 8, виконані з дерев'яних брусків. Наносять на транспортерну стрічку 7 солідол, що пояснюється фото (Фіг. 6). Трактором встановлюють сівалку точного висіву над стендом. Привід висівних апаратів здійснюють від привідного колеса сівалки за допомогою спеціального стенда з роликами, який встановлюють під колесо сівалки, це показано на фото (Фіг. 7). Таким чином імітується лінійна швидкість сівалки в польових умовах. Через вал відбору потужності трактора здійснюється привід вакуумного пристрою сівалки. Висівний апарат сівалки, який випробовується на рівномірність розподілу насіння, виставляють посередині ширини транспортерної стрічки, а сошник висівного апарата встановлюють над транспортерною стрічкою 7 на мінімально допустиму висоту, при якій сошник 2 UA 93613 U 5 10 15 20 25 30 35 та транспортерна стрічка не контактують між собою, що пояснюється фото (Фіг. 8). Опускання сошника на необхідну висоту здійснюється навіскою трактора. Пультом 16 та пусковим пристроєм 15 включають електродвигун 14, який приводить в дію редуктор 13. Через ланцюгову передачу 18, зірочки 17 та 19, транспортерна стрічка приводиться в стан поступального руху. Компоновка енергозабезпечення виконана таким чином, що одночасно з включенням електродвигуна 14 редуктора 13 включається і електродвигун стенда, який приводить в рух привідне колесо сівалки. Тобто рух транспортерної стрічки та рух приводного колеса сівалки, яке приводить в дію механізм висівних апаратів, синхронізовано в часі. Крім того, передаточні відношення зубчатих коліс редукторів підібрано таким чином, при якому лінійна швидкість транспортерної стрічки та умовна швидкість сівалки, яка визначається кількістю обертів привідного колеса сівалки, будуть однакові та відповідати найменшій, експлуатаційній та максимальній лінійній швидкості сівалки в реальних умовах технологічної операції сівби. Мінімальний зазор між сошником та транспортерною стрічкою стенда забезпечує умови висіву насіння, які близькі до реальних. Зокрема, коли насіння, виходячи з зони впливу вакууму висівного апарата сівалки, потрапляє на посівне ложе в ґрунті, воно падає з малої висоти, долаючи відстань від висівного диска до посівного ложа. Насіння, падаючи з сошника сівалки на транспортерну стрічку, також з малої висоти, має невелику кінетичну енергію, не відскакує від стрічки, а прилипає до солідолу. В початковий момент роботи механізму висівного апарата, коли він працює нестабільно, в залежності від коливання величини крутного моменту на привідному колесі сівалки, насіння буде висіватися транспортерну стрічку нерівномірно. На цьому етапі випробовувань, щоб не спотворювати результати вимірювань, насіння за допомогою спеціального жолоба відводиться від транспортерної стрічки або збирається в контейнер. Коли робота висівного апарата стабілізується, жолоб знімають і насіння падає на транспортерну стрічку. За допомогою лінійки, рулетки або штангенциркуля визначають інтервали між насінинами, що пояснюється фото (Фіг. 9). Визначають пропуски насіння та двійники. В разі виявлення пропусків та двійників сівалку регулюють та знову випробовують на стенді. По результатах вимірювань визначають середній інтервал між насінинами, середнє квадратичне відхилення, коефіцієнт варіації. Згідно з СОУ 74.3-37-129:2004 за п. 7.6.5.3 визначають коефіцієнт рівномірності розміщення рослин по площі для сівалок точної сівби, який можна визначити тільки після сходів культури. Запропонований спосіб визначення рівномірності розподілу насіння з використанням стенда дозволяє визначити теоретичний коефіцієнт рівномірності до посіву культури по формулі: b m 1 2L aL bi 2 [ arccos( i ) bi ] , де aL m 2 aL m 4 - коефіцієнт рівномірності висіву; a - відстань між сошниками сівалки, м; bi - відстань між насінинами на липкій стрічці, м; m - кількість відстаней між насінинами на усіх відрізках, шт.; L - залікова довжина липкої стрічки, м. Технічний результат: - застосування способу повністю виключає вплив на рівномірність розподілу насіння нестабільності руху посівного агрегату та вплив вітру, бо рухається тільки транспортерна стрічка, яка практично не має коливань в вертикальній та горизонтальній площині, а стенд встановлено в ніші, захищеної від вітру; - спосіб дозволяє мінімізувати нерівномірність висіву, наявність пропусків та двійників при сівбі завдяки виконанню відповідних регулювань за результатами стендових випробувань сівалок точного висіву; - використання способу дозволяє зменшити трудомісткість випробувань на стенді та підвищиш точність вимірювань за рахунок того, що висівні апарати не демонтують з сівалки, а вони працюють в конструкційному та кінематичному зв'язку з іншими елементами сівалок; - спосіб дозволяє, завдяки гнучкому регулюванню висоти сошника над транспортерною стрічкою стенда, імітувати реальні умови посіву культур в полі; - спосіб дозволяє заздалегідь визначити теоретичний коефіцієнт рівномірності розподілу насіння та виконати регулювання сівалки в разі його невідповідного значення. 1 40 45 50 55 3 UA 93613 U Запропонований спосіб, який виконують в лабораторних умовах, максимально наближений за результатами до польових умов, підвищує точність визначення рівномірності розподілу насіння вздовж рядка сівалками точного висіву та точність їх регулювання, зменшує трудомісткість випробувань та в кінцевому результаті підвищує врожайність культур. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву, що включає висів насіння висівним апаратом сівалки на липку стрічку, на яку наносять шар солідолу, вимірювання інтервалів між насінинами, реєстрацію пропусків та двійників, визначення показників рівномірності розподілу насіння в рядку за результатами вимірювань, який відрізняється тим, що як липку стрічку використовують рухому транспортерну стрічку, яка входить до складу спеціального стенда, який під час випробувань встановлюють в бетонній ніші, а сівалку нерухомо встановлюють над стендом. 2. Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву за п. 1, який відрізняється тим, що робочу поверхню рухомої транспортерної стрічки виставляють в горизонтальній площині, для імітації польових умов заробки насіння в ґрунт сошник висівного апарата сівалки встановлюють над робочою поверхнею транспортерної стрічки на мінімально допустиму висоту, яка виключає контакт сошника з поверхнею стрічки, при цьому насіння, падаючи з невеликої висоти, не відскакує від робочої поверхні транспортерної стрічки. 3. Спосіб визначення рівномірності розподілу насіння в рядку сівалками точного висіву за п. 1, який відрізняється тим, кожний висівний апарат сівалки працює в конструктивному та кінематичному зв'язку з іншими висівними апаратами та елементами сівалки, при цьому лінійна швидкість транспортерної стрічки повинна відповідати найменшій, експлуатаційній та максимальній лінійній швидкості сівалки в реальних умовах технологічної операції сівби, а теоретичний коефіцієнт рівномірності розміщення насіння по площі визначають по формулі: m aL bi2 , де a - відстань між сошниками сівалки, м; b ) bi ] i aL m 4 відстань між насінинами на липкій стрічці, м; m - кількість відстаней між насінинами на усіх відрізках, шт.; L - залікова довжина липкої стрічки, м. 1 1 2L b [ arccos( i aL m 2 4 UA 93613 U 5 UA 93613 U 6 UA 93613 U 7 UA 93613 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Автори англійськоюMytrofanov Oleksandr Petrovych, Lilevman Ihor Yosypovych, Kucherenko Volodymyr Hryhorovych, Lilevman Oleksandr Yosypovych, Mihaliov Andrii Oleksandrovych
Автори російськоюМитрофанов Александр Петрович, Лилевман Игорь Иосифович, Кучеренко Владимир Григорьевич, Лилевман Александр Иосифович, Мигалёв Андрей Александрович
МПК / Мітки
МПК: A01C 7/00
Мітки: рівномірності, точного, насіння, спосіб, визначення, розподілу, рядку, висіву, сівалками
