Водонепроникне та паропроникне взуття

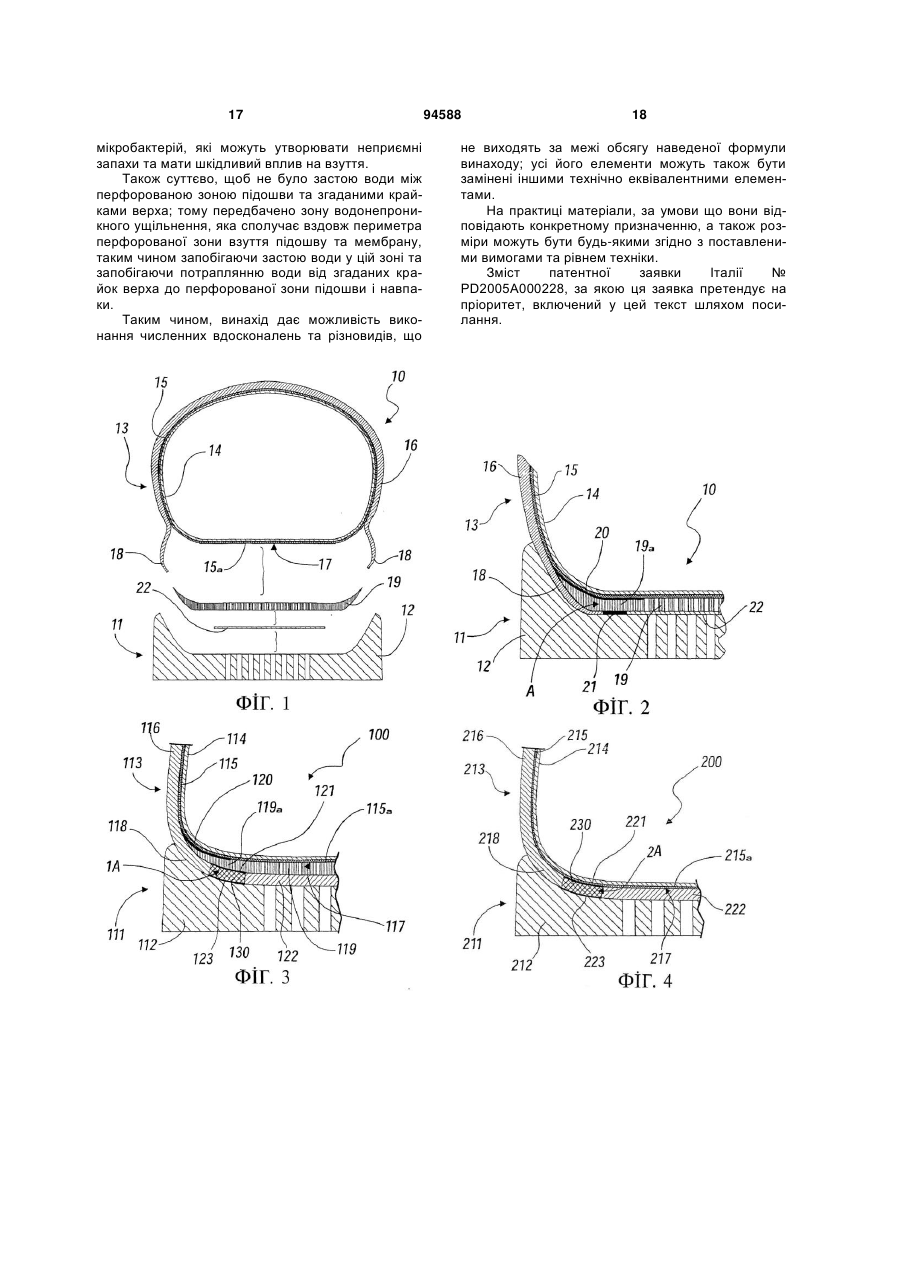

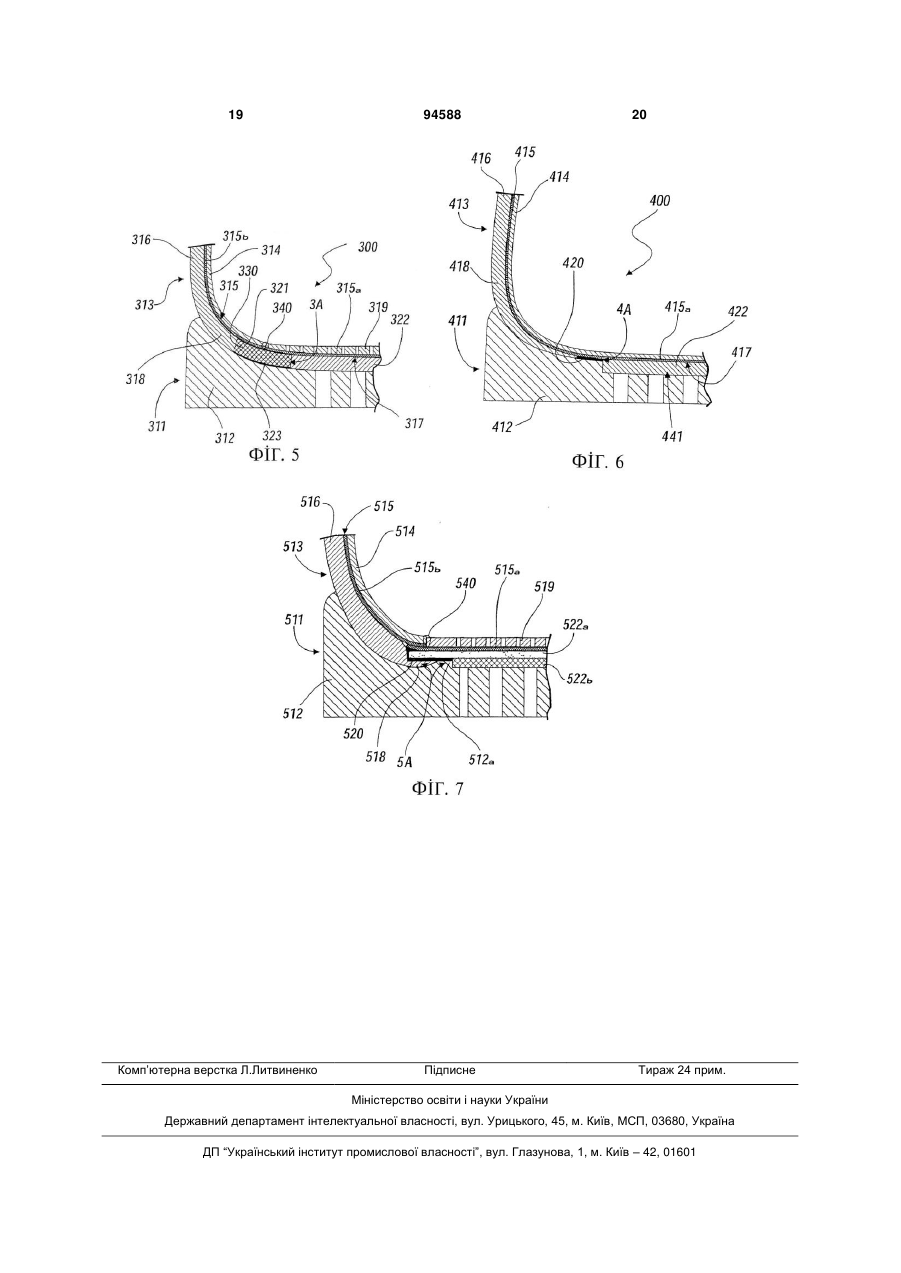

1. Водонепроникне та паропроникне взуття, яке відрізняється тим, що включає в себе: нижню частину взуття (11, 111, 211, 311, 411, 511), яка включає в себе підошву (12, 112, 212, 312, 412, 512) із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа; верхню частину (13, 113, 213, 313, 413, 513), яка повністю оточує стопу та в свою чергу включає в себе - зсередини назовні: паропроникну або перфоровану підкладку (14, 114, 214, 314, 414, 514), водонепроникну та паропроникну мембрану (15, 115, 215, 315, 415, 515), яка повністю оточує стопу, паропроникний та/або перфорований верх (16, 116, 216, 316, 416, 516), нижні крайки (18, 118, 218, 318, 418, 518) верха, причому зовнішня нижня частина (17, 117, 217, 317, 417) згаданої верхньої частини (13, 113, 213, 313, 413, 513) взуття, що накладена на перфоровану зону підошви (12, 112, 212, 312, 412, 512), утворена частиною (15а, 115а, 215а, 315а, 415а, 515а) згаданої мембрани (15, 115, 215, 315, 415, 515), причому нижче згаданої частини (15а, 115а, 215а, 315а, 415а, 515а) мембрани (15, 115, 215, 315, 415, 515) та вище підметкової частини підошви (12, 112, 212, 312, 412, 512) розташований паропроникний або перфорований захисний елемент (22, 122, 222, 322, 422, 522) для захисту згаданої частини (15а, 115а, 215а, 315а, 415а, 515а) мембрани (15, 115, 2 (19) 1 3 згадана устілка є паропроникною або перфорованою та виготовлена з матеріалу, який є водонепроникним та не вбирає рідини, і також ущільнена вздовж периметра відносно згаданої мембрани (115) за допомогою першої зони (120) ущільнення, причому нижні крайки (118) згаданого верха (116) накладені вздовж периметра (119а) згаданої устілки (119), причому згаданий захисний елемент (122) розташований нижче згаданої устілки (119) у перфорованій зоні згаданої підошви (112), а між згаданими нижніми крайками (118) верха та згаданим захисним елементом (122) розташований кільцеподібний елемент (130), який оточує згадану перфоровану зону підошви (112), причому цей кільцеподібний елемент (130) ущільнений згори відносно устілки (119) та знизу відносно підошви (112) за допомогою відповідно другої зони (121) ущільнення та третьої зони (123) ущільнення, причому кільцеподібний елемент (130) виготовлений з матеріалу, який є водонепроникним та не вбирає рідини, причому згадана зона (1А) водонепроникного ущільнення утворена згаданою першою зоною (120) ущільнення разом зі згаданою другою зоною (121) ущільнення та зоною периметра (119а) устілки (119), розташованою між ними, а також згаданим кільцеподібним елементом (130) разом зі згаданою третьою зоною (123) ущільнення. 4. Взуття за п. 1, яке відрізняється тим, що згадана підкладка (214) за формою є кишенеподібною, і згадана водонепроникна та паропроникна мембрана (215) прикріплена до згаданої підкладки (214) як її зовнішній шар по суті по усій кишенеподібній поверхні, причому згаданий захисний елемент (222) згаданої мембрани (215) розташований нижче згаданої частини (215а) мембрани (215) та перебуває у безпосередньому контакті з нею, причому між згаданою мембраною (215) та підошвою (212) вздовж периметра згаданого захисного елемента (222) розташований кільцеподібний елемент (230), виготовлений з матеріалу, який є водонепроникним та не вбирає рідини, причому цей кільцеподібний елемент (230) ущільнений згори відносно згаданої мембрани (215) та знизу відносно підошви (212) за допомогою відповідно другої зони (221) ущільнення та третьої зони (223) ущільнення, причому згадана зона (2А) водонепроникного ущільнення утворена згаданим кільцеподібним елементом (230) зі згаданою другою зоною (221) ущільнення та згаданою третьою зоною (223) ущільнення. 5. Взуття за п. 1, яке відрізняється тим, що згадана водонепроникна та паропроникна мембрана (315) складається з верхньої частини (315b) мембрани, яка разом зі згаданою підкладкою (314) оточує стопу з боків, та частини (315а) мембрани, прикріпленої знизу до паропроникної або перфорованої устілки (319), прошитої швами типу "штробель", яка закриває знизу згадану верхню частину (313) взуття, причому згадана прошита швами типу "штробель" устілка (319) та згадана частина (315а) мембрани скріплені вздовж периметра за допомогою зшивного шва (340) з нижніми крайками згаданої підкладки (314) та верхньою частиною мембрани (315b), причому згаданий захисний елемент (322) розташований нижче згаданої час 94588 4 тини (315а) мембрани та перебуває у безпосередньому контакті з нею, причому нижче згаданого периметричного зшивного шва (340) розташований кільцеподібний елемент (330), який прилягає до нижніх крайок (318) верха (316) та виготовлений з матеріалу, який є водонепроникним та не вбирає рідини, і згаданий кільцеподібний елемент (330) ущільнений згори відносно згаданої верхньої частини (315b) мембрани і згаданої частини (315а) мембрани та знизу відносно згаданої підошви (312) за допомогою відповідно другої зони (321) ущільнення та третьої зони (323) ущільнення, причому зона (3А) водонепроникного ущільнення утворена кільцеподібним елементом (330) разом зі згаданою другою зоною (321) ущільнення та згаданою третьою зоною (323) ущільнення. 6. Взуття за п. 1, яке відрізняється тим, що згадана підкладка (414) за формою є кишенеподібною, і згадана водонепроникна та паропроникна мембрана (415) прикріплена до згаданої підкладки (414) як її зовнішній шар по суті по усій кишенеподібній поверхні, причому згаданий захисний елемент (422) згаданої мембрани (415) розташований нижче згаданої частини (415а) мембрани (415) та у безпосередньому контакті з нею, причому між згаданими нижніми крайками (418) верха (416) та згаданим захисним елементом (422) вздовж периметра перфорованої зони підошви (412) передбачена зона (420) ущільнення, яка ущільнює сполучення підошви (412) та згаданої мембрани (415), причому згадана зона (420) ущільнення утворює зону (4А) водонепроникного ущільнення. 7. Взуття за п. 1, яке відрізняється тим, що згадана водонепроникна та паропроникна мембрана (515) складається з верхньої частини (515b) мембрани, яка разом зі згаданою підкладкою (514) оточує стопу з боків, та частини (515а) мембрани, прикріпленої знизу до паропроникної або перфорованої устілки (519), яка закриває знизу згадану верхню частину (513) взуття, причому устілка (519) сполучена з нижніми крайками згаданої підкладки (514) згаданою верхньою частиною (515b) мембрани, причому знизу та у безпосередньому контакті зі згаданою частиною (515а) мембрани розташований паропроникний або перфорований проміжний елемент, виготовлений з матеріалу, який є водонепроникним та/або не вбирає рідини, а між згаданим першим захисним елементом (522а) та перфорованою зоною підошви передбачений другий захисний елемент (522b), причому згадана частина (515а) мембрани перекриває зону сполучення згаданої устілки (519) із нижніми крайками згаданої підкладки (514) та згаданою верхньою частиною (515b) мембрани. 8. Взуття за п. 7, яке відрізняється тим, що перший захисний елемент (522а) має по суті ті самі розміри у плані, що й згадана частина (515а) мембрани, а згаданий другий захисний елемент (522b) є меншим за згаданий перший захисний елемент (522а), причому згадана зона (5А) водонепроникного ущільнення утворена частиною (512а) підошви, розташованою між нижніми крайками (518) верха (516) та другим захисним елементом (522b), а також зоною (520) ущільнення, виконаною на периферійних частинах нижньої поверхні згадано 5 94588 6 го першого захисного елемента (522а), а також на бічних гранях згаданого елемента (522а) та згаданої частини (515а) мембрани, перед місцем її зустрічі зі згаданою верхньою частиною (515b) мембрани. 9. Взуття за п. 8, яке відрізняється тим, що згаданий другий захисний елемент (522b) має подібну до сітки конструкцію. 10. Взуття за одним із попередніх пунктів, яке відрізняється тим, що між згаданою мембраною (15, 115, 215, 315, 415, 515) та згаданою підошвою (12, 112, 212, 312, 412, 512) передбачені додаткові шари, які є паропроникними або перфорованими та виготовлені з матеріалу, який є водонепроникним та не вбирає рідини. 11. Взуття за одним із попередніх пунктів, яке відрізняється тим, що згадана мембрана (15, 115, 215, 315, 415, 515) прикріплена до опорної сітки. Галузь техніки Цей винахід має відношення до водонепроникного та паропроникного взуття. Рівень техніки Добре відомо, що комфортність взуття пов'язана не тільки з належним анатомічним оконтурюванням його форми, але також з належним виведенням назовні водяної пари, що утворюється всередині взуття внаслідок потовиділення. Традиційно паропроникним взуттям є взуття, де застосовані природні матеріали, такі як шкіра або аналогічні матеріали, які однак, за умов дощу або негоди, завдяки своїй паропроникності фактично не забезпечують доброї водонепроникності, а у дійсності скоріше активно поглинають воду. З цієї причини взуття з верхом, виготовленим зі шкіри (або подібного матеріалу), сполученим з підкладкою, що має пришиту або приклеєну до устілки паропроникну та водонепроникну мембрану (наприклад, виготовлену з такого матеріалу, як горетекс (Gore-Tex®) або подібного), застосовується вже на протязі декількох років. У виробництві такого взуття важливим моментом є приділення належної уваги до ущільнення тих зон, де устілку та підкладку сполучають з мембраною та підошвою для того, щоб запобігти навіть найменшого просочування води ззовні. Однак, як відомо, більша частина потовиділення стопи відбувається на поверхні контактування між підошвою стопи та підошвою взуття, яка звичайно виготовлена з полімерного матеріалу. У цьому випадку очевидно, що піт, який утворюється тут, не може випаровуватися і конденсується на підошовному вкладиші, на який спирається стопа; тільки невелика частина поту випаровується через верх взуття. Виходячи із цих міркувань, багато років увага приділяється створенню взуття, яке включає в себе паропроникні та водонепроникні підошви (наприклад, такі як описані у документі ЕР0858270), прикріплені до водонепроникного та паропроникного верха, такого як описаний вище, для створення взуття, що є повністю водонепроникним та паропроникним. Взуття, описане у документі ЕР0858270, фактично має підошву, утворену з двох шарів, у яких виконані наскрізні отвори, між якими розташована водонепроникна та паропроникна мембрана (виготовлена, наприклад, з такого матеріалу, як GoreTex® або подібний), герметично прикріплена вздовж периметра до цих двох шарів таким чином, щоб уникнути просочування води. Така підошва забезпечує належне паропроникнення, а також ефективний обмін тепла та водяної пари між середовищем всередині взуття та середовищем ззовні, одночасно забезпечуючи необхідну непроникність у відношенні до зовнішньої вологи та води подібно до верха, до якого мембрана прикріплена. У цій конструкції взуття підошва та верх являють собою дві окремі паропроникні та водонепроникні частини, щільно прикріплені одна до одної таким чином, що проникнення води у сполучення виключено. Таким чином підошви, застосовані у такому взутті, мають конструкцію, яка уможливлює паропроникнення, але виключає потрапляння води ззовні досередини; конструкція підошви є більш складною, ніж звичайної підошви, і ця складність спричинена наявністю мембрани та необхідністю належного її ущільнення вздовж периметра з підошвою. Той самий заявник повністю дослідив водонепроникне взуття, у якому паропроникна та водонепроникна мембрана, що впливає на паропроникнення підошви взуття, виконана по суті монолітною з мембраною, прикріпленою до верха. Ідеєю винаходу є створення взуття, що складається з нижньої частини, яка включає в себе підошву з наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, та верхньої кишенеподібної частини, яка повністю оточує стопу та утворена внутрішньою кишенеподібною підкладкою, до якої прикріплена водонепроникна та паропроникна мембрана у вигляді її зовнішнього шару та до якої з боків прикріплений зовнішній паропроникний верх, закритий знизу устілкою, пришитою або приклеєною до верха. За варіантом, якому віддається перевага, підошва пришита або приклеєна до верха та до устілки з розташуванням між ними захисного шару мембрани. Однак цей тип конструкції взуття має недоліки, обумовлені головним чином тим, що вода, яка піднімається від отворів підметкової частини підошви та пересувається досередини взуття, досягає захисного шару та устілки. Зокрема, устілка стає вологою та передає вологу також до периферійної частини верха, до якого прикріплена; внаслідок цього такі частини взуття залишаються вологими, і хоча мембрана запобігає потраплянню води у взуття, стопа сприймає неприємне відчуття вологого холоду. 7 Крім того, у частинах, просякнутих водою, з плином часу можуть утворюватися колонії плісняви, грибків та бактерій, які можуть утворювати неприємні запахи та викликати загальне пошкодження взуття. Суть винаходу Метою винаходу є створення водонепроникного та паропроникного взуття, яке забезпечує повну водонепроникність як у верхній частині, яка відповідає верху, так і у нижній частині, яка відповідає підошві. У межах цієї мети однією із задач винаходу є створення взуття, яке є повністю водонепроникним та паропроникним, а також не має зон, які вбирають воду при зволожуванні. Іншою задачею винаходу є створення взуття, яке є повністю водонепроникним та паропроникним і яке має просту у виготовленні конструкцію. Іншою задачею винаходу є створення взуття, яке є повністю водонепроникним та паропроникним і яке має високу міцність та носкість. Іншою задачею винаходу є створення взуття, яке є повністю водонепроникним та паропроникним і яке може бути виготовлене із застосуванням відомого обладнання та технологій. Ця мета досягається, а згадані й інші задачі, що пояснені далі, вирішуються за допомогою водонепроникного та паропроникного взуття, яке відрізняється тим, що включає в себе: - нижню частину взуття, яка включає в себе підошву з наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, - верхню частину, яка повністю оточує стопу та у свою чергу включає в себе - зсередини назовні: - паропроникну або перфоровану підкладку, - водонепроникну та паропроникну мембрану, яка повністю оточує стопу, - паропроникний або перфорований верх, зовнішня нижня частина згаданої верхньої частини взуття, що накладена на перфоровану зону згаданої підошви, утворена частиною згаданої мембрани, паропроникний або перфорований захисний елемент для захисту згаданої частини мембрани розташований нижче згаданої частини мембрани та вище підметкової частини згаданої підошви, матеріал, який розташований нижче згаданої частини мембрани та перебуває у безпосередньому контакті з нею, є водонепроникним та/або не вбирає рідини, а зона водонепроникного ущільнення виконана між згаданою частиною мембрани та згаданою підошвою навколо перфорованої зони згаданої підошви і відокремлює крайки згаданого верха від перфорованої зони згаданої підошви. Стислий опис фігур Подальші характерні ознаки і переваги винаходу стануть більш очевидними з опису кількох варіантів його здійснення, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладів, які не обмежують обсягу винаходу, прикладеними фігурами, на яких: Фіг. 1 являє собою схематичний поперечний розріз першого варіанта здійснення взуття за цим 94588 8 винаходом, де окремо показані його нижня, верхня та проміжна частини; Фіг. 2 являє собою збільшений вид в розрізі частини взуття, зображеного на Фіг. 1; Фіг. 3 являє собою схематичний поперечний розріз частини взуття за другим варіантом здійснення цього винаходу, яке відрізняється від показаного на Фіг. 1 та Фіг. 2; Фіг. 4 являє собою схематичний поперечний розріз частини взуття за третім варіантом здійснення цього винаходу, що відрізняється від показаного на попередніх фігурах; Фіг. 5 являє собою схематичний поперечний розріз частини взуття за четвертим варіантом здійснення цього винаходу, що відрізняється від показаного на попередніх фігурах; Фіг. 6 являє собою схематичний поперечний розріз частини взуття за п'ятим варіантом здійснення цього винаходу, що відрізняється від показаного на попередніх фігурах; Фіг. 7 являє собою схематичний поперечний розріз частини взуття за шостим варіантом здійснення цього винаходу, що відрізняється від показаного на попередніх фігурах. Шляхи виконання винаходу У наведених прикладах варіантів здійснення винаходу окремі характерні ознаки, наведені у відношенні до конкретних варіантів здійснення, на практиці можуть мінятися місцями з іншими характерними ознаками, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що виявилося вже відомим під час процесу патентування, беззаперечно не повинно входити до формули винаходу та бути підставою для відмови у охороні. На Фіг. 1 та Фіг. 2 перший варіант здійснення взуття за цим винаходом в цілому позначено позицією 10. Взуття 10 включає в себе нижню частину 11, утворену підошвою 12 із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, верхню частину 13, яка оточує стопу та у свою чергу включає в себе зсередини назовні - підкладку 14, яка повністю оточує стопу, водонепроникну та паропроникну мембрану 15, таку як, наприклад, відома на ринку під комерційною назвою Gore-Tex® (факультативно прикріплену до опорної сітки, не показаної на фігурах, яка має відому як таку конструкцію), а також верх 16, що оточує стопу з боків та виготовлений, наприклад, із шкіри, але у будь-якому випадку є паропроникним або перфорованим. Мембрана 15 прикріплена до підкладки 14 у вигляді її зовнішнього шару у по суті по усій кишенеподібній поверхні, тобто також і по тій частині поверхні, яка відповідає підошві стопи. Зовнішня нижня частина 17 верхньої частини 13 взуття 10, накладена на перфоровану зону підошви 12, утворена частиною 15а мембрани 15. Фактично верх 16 оточує підкладку 14 із боків разом із мембраною 15, однак не закриває її у нижній частині. 9 Нижні крайки 18 верха 16 розташовані між верхньою частиною 13 та підошвою 12, як докладніше описано далі. Перфорована або еквівалентним чином виконана паропроникною устілка 19 розташована у безпосередньому контакті із частиною 15а мембрани 15 між зовнішньою нижньою частиною 17 верхньої частини 13 взуття 10 (фактично частиною мембрани 15, розташованою біля підошви стопи) та підошвою 12. Устілка 19 ущільнена вздовж периметра безпосередньо відносно мембрани 15; відповідна зона ущільнення умовно названа першою зоною ущільнення (показаною на фігурі потовщеною лінією) та позначена позицією 20. Переважно устілка 19 виготовлена з матеріалу, який є водонепроникним та не вбирає рідини, такого як полімерний матеріал, наприклад, ЕВА (етилвінілацетат) або ПУ (поліуретан) низької густини. Перша зона 20 ущільнення сполучення устілки 19 з мембраною 15 виконана з можливістю запобігання будь-якому потраплянню води із зони устілки 19 до зони нижніх крайок 18 верха 16, яка прилягає до мембрани 15 поблизу краю устілки 19 і навпаки. Нижні крайки 18 верха 16 накладені та прикріплені вздовж периметра 19а устілки 19. Нижче устілки 19 у перфорованій зоні підошви 12 розташований захисний елемент 22 мембрани 15, паропроникний (або еквівалентним чином перфорований) та виконаний, наприклад, із сітки, виготовленої з металу (наприклад, із нержавіючої сталі), або виготовлений з пластику чи синтетичної смоли на основі пропілену або поліетилену, або із синтетичної тканини; за варіантом, якому віддається перевага, захисний елемент 22 не повинен уможливлювати застій води. Нижні крайки 18 верха 16 мають товщину, що зменшується для того, щоб уможливити сполучання устілки 19 із підошвою 12 без суттєвого збільшення товщини. Якщо має бути застосований більш товстий захисний елемент, то у варіанті конструкції, не показаному на фігурах, можливо виконання на верхній поверхні підошви заглиблення, яке відкрите догори, формою відповідає згаданому захисному елементові та має придатну глибину. Друга зона 21 ущільнення (показана на фігурі потовщеною лінією) розташована між нижньою крайкою 18 верха 16 та захисним елементом 22 для ущільнювання сполучення підошви 12 із зоною периметра 19а устілки 19, де відсутні крайки 18 верха 16. Перша зона 20 ущільнення разом із другою зоною 21 ущільнення та зоною периметра 19а устілки 19, розташованої між ними, утворює зону А водонепроникного ущільнення, яка запобігає потраплянню води з перфорованої зони підошви 12 до крайок 18 верха 16 і навпаки, а також запобігає застою води у згаданій зоні А ущільнення. Фактично вода може підніматися з отворів підошви 12, проходити крізь захисний елемент 22, проходити крізь устілку 19 та зупинятися перед 94588 10 частиною 15а водонепроникної та паропроникної мембрани 15. Тут вода не може застоюватися, оскільки матеріал устілки не уможливлює цього, а також вода не може просочуватися до нижніх крайок 18 верха завдяки наявності зони А ущільнення; таким чином, вода знов стікає донизу у протилежному напрямку відносно висхідного шляху. Подібним чином, якщо верх промокає у поперечному напрямку, вода може вбиратися до нижніх крайок 18 верха, однак звідти волога може легко випаровуватися у зворотному напрямку відносно шляху вбирання. Таким чином, у контакті з мембраною 15 розташований шар, тобто устілка 19, яка не залишається вологою та не просочується водою, таким чином обмежуючи будь-яке утворення плісняви, грибків або інших мікроорганізмів, здатних до утворення неприємних запахів та до загального шкідливого впливу на взуття; подібним чином, частина між перфорованою зоною та згаданих крайок верха також не залишається вологою, оскільки ця зона належить до зони водонепроникного ущільнення. За варіантом, якому віддається перевага, будь-які додаткові шари, розташовані нижче устілки 19, також виготовлені з матеріалів, які непроникні для води та не вбирають рідини. Другий варіант здійснення взуття показаний на Фіг. 3, де він у цілому позначений позицією 100. Цей новий варіант здійснення відрізняється від попереднього по суті способом, у який сполучені устілка, підошва та верх, як описано далі. Як і у попередньому варіанті здійснення, взуття 100 включає в себе нижню частину 111, утворену підошвою 112 із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, верхню частину 113, яка оточує стопу та у свою чергу включає в себе - зсередини назовні - підкладку 114, яка повністю оточує стопу, водонепроникну та паропроникну мембрану 115, таку як, наприклад, відома на ринку під комерційною назвою Gore-Tex® (факультативно прикріплену до опорної сітки, не показаної на фігурах, яка має відому як таку конструкцію), а також верх 116, що оточує стопу з боків та виготовлений, наприклад, із шкіри, але у будь-якому випадку є паропроникним або перфорованим. Мембрана 115 прикріплена до підкладки 114 у вигляді її зовнішнього шару по суті по усій кишенеподібній поверхні, тобто також і по тій частині поверхні, яка відповідає підошві стопи. Зовнішня нижня частина 117 верхньої частини 113 взуття 100, накладена на перфоровану зону підошви 112, утворена частиною 115а мембрани 115. Фактично верх 116 оточує підкладку 114 із боків разом із мембраною 115, однак не закриває її у нижній частині. Нижні крайки 118 верха 116 розташовані між верхньою частиною 113 та підошвою 112, як докладніше описано далі. Перфорована або еквівалентним чином виконана паропроникною устілка 119 розташована у безпосередньому контакті із частиною 115а мем 11 брани 115 між зовнішньою нижньою частиною 117 верхньої частини 113 взуття 100 (фактично частиною мембрани 115, розташованою біля підошви стопи) та підошвою 112. Устілка 119 є ущільнюваною вздовж периметра безпосередньо до мембрани 115; відповідна зона ущільнення умовно названа першою зоною ущільнення (показаною на фігурі потовщеними лініями) та позначена позицією 120. Переважно устілка 119 виготовлена з матеріалу, який є водонепроникним та не вбирає рідини, такого як, наприклад, полімерний матеріал, такий як ЕВА (етилвінілацетат) або ПУ (поліуретан) низької густини. Перша зона 120 ущільнення сполучення устілки 119 із мембраною 115 виконана з можливістю запобігання будь-якого потраплянню води із зони устілки 119 до зони нижніх крайок 118 верха 116, яка прилягає до мембрани 115 поблизу краю устілки 119 і навпаки. Нижні крайки 118 верха 116 накладені та прикріплені вздовж периметра 119а устілки 119. Нижче устілки 119 у перфорованій зоні підошви 112 розташований захисний елемент 122 мембрани 115, паропроникний (або еквівалентним чином перфорований) та виконаний, наприклад, із сітки, виготовленої з металу (наприклад, із нержавіючої сталі), або виготовлений з пластику чи синтетичної смоли на основі пропілену або поліетилену, або із синтетичної тканини; за варіантом, якому віддається перевага, захисний елемент 122 не повинен уможливлювати застій води. У цьому варіанті здійснення нижні крайки 118 верха 116 не мають зменшеної товщини. Із цих міркувань між нижніми крайками 118 верха та захисним елементом 122 розташований кільцеподібний елемент 130, який оточує перфоровану зону підошви 112. Кільцеподібний елемент 130 виготовлений, наприклад, із матеріалу, який є водонепроникним та не вбирає рідини, такого як, наприклад, полімерний матеріал, такий як ЕВА (етилвінілацетат) або ПУ (поліуретан) низької густини, та є корисним, як вже вказано, коли нижні крайки 118 верха 116 мають такі розміри, які не уможливлюють прикріплення підошви до устілки 119 із придатним ущільненням. Таким чином, він має функції як ущільнення, так і заповнення. Кільцеподібний елемент 130 прилягає до країв нижніх крайок 118 верха 116. Кільцеподібний елемент 130 ущільнений згори відносно устілки 119 та знизу відносно підошви 112 за допомогою відповідно другої зони 121 ущільнення та третьої зони 123 ущільнення (обидві показані на фігурі потовщеними лініями). У цьому варіанті здійснення зона водонепроникного ущільнення, тепер позначена 1А, утворена першою зоною 120 ущільнення, другою зоною 121 ущільнення, зоною периметра 119а устілки, розташованою між ними, а також кільцеподібним елементом 130 із третьою зоною 123 ущільнення. Зауваження, зроблені щодо першого варіанта здійснення взуття 10 стосовно застою води, по суті аналогічно стосуються і другого варіанта здійснення 100. 94588 12 Очевидно, що як у цьому варіанті здійснення, так і у першому описаному варіанті здійснення розмір різних зон ущільнення може бути різним згідно з вимогами до конструкції. Третій варіант здійснення взуття показаний на Фіг. 4 та в цілому позначений позицією 200. Як і у попередніх варіантах здійснення, взуття 200 включає в себе нижню частину 211, утворену підошвою 212 із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, верхню частину 213, яка оточує стопу та у свою чергу включає в себе - зсередини назовні - підкладку 214, яка повністю оточує стопу, водонепроникну та паропроникну мембрану 215, таку як, наприклад, відома на ринку під комерційною назвою Gore-Tex® (факультативно прикріплену до опорної сітки, яка має відому як таку конструкцію), а також верх 216, що оточує стопу з боків та виготовлений, наприклад, із шкіри, але у будь-якому випадку є паропроникним або перфорованим. Мембрана 215 прикріплена до підкладки 214 у вигляді зовнішнього шару по суті по усій кишенеподібній поверхні, тобто також і по тій частині поверхні, яка відповідає підошві стопи. Зовнішня нижня частина 217 верхньої частини 213 взуття 200, накладена на перфоровану зону підошви 212, утворена частиною 215а мембрани 215. Фактично зовнішній верх 216 оточує підкладку 214 із боків разом із мембраною 215, однак не закриває її у нижній частині. Нижні крайки 218 зовнішнього верха 216 розташовані між верхньою частиною 213 та підошвою 212, як докладніше описано далі. Захисний елемент 222 мембрани 215, що розташований нижче частини 215а мембрани 215 та перебуває у безпосередньому контакті з нею, є паропроникним (або еквівалентним чином перфорованим). Він виготовлений з матеріалу, який непроникний для води та не вбирає рідини; захисний елемент 222 виконаний, наприклад, із сітки, виготовленої з металу (наприклад, із нержавіючої сталі), або виготовлений з пластику чи синтетичної смоли на основі пропілену або поліетилену, або із синтетичної тканини. У цьому варіанті здійснення нижні крайки 218 верха 216 не мають зменшеної товщини. Із цих міркувань між нижніми крайками 218 верха та захисним елементом 222 розташований кільцеподібний елемент 230, який оточує захисний елемент 222. Кільцеподібний елемент 230 виготовлений з матеріалу, який є водонепроникним та не вбирає рідини, такого як, наприклад, полімерний матеріал, такий як ЕВА (етилвінілацетат) або ПУ (поліуретан) низької густини, та є корисним, як вже вказано, коли нижні крайки 218 верха 216 мають такі розміри, які не уможливлюють прикріплення підошви 212 до мембрани 215 із відповідним ущільненням. Таким чином, він має функції як ущільнення, так і заповнення. Кільцеподібний елемент 230 прилягає до країв нижніх крайок 218 верха 216. 13 Кільцеподібний елемент 230 ущільнений згори відносно мембрани 215 та знизу відносно підошви 212 за допомогою відповідно другої зони 221 ущільнення та третьої зони 223 ущільнення (показані потовщеними лініями). У цьому варіанті здійснення зона водонепроникного ущільнення, позначена 2А, утворена кільцеподібним елементом 230 із другою зоною 221 ущільнення та третьою зоною 223 ущільнення. У спосіб, подібний до описаного у попередніх варіантах здійснення, вода може підніматися з отворів підошви 212, проходити крізь захисний елемент 222 та зупиняється перед частиною 215а водонепроникної та паропроникної мембрани 215. Тут вода не може застоюватися, оскільки матеріал устілки не уможливлює цього, а також вода не може просочуватися до нижніх крайок 218 верха завдяки наявності зони 2А ущільнення. Таким чином, вода знов стікає донизу у протилежному напрямку відносно висхідного шляху. Подібним чином, якщо верх промокає у поперечному напрямку, вода може вбиратися до нижніх крайок 218 верха, однак звідти волога може легко випаровуватися у зворотному напрямку відносно шляху вбирання. Як можна зазначити, у цьому варіанті здійснення устілка відсутня. Четвертий варіант здійснення взуття показаний на Фіг. 5 та в цілому позначений позицією 300. Взуття 300 включає в себе нижню частину 311, утворену підошвою 312 із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, верхню частину 313, яка оточує стопу та у свою чергу включає в себе - зсередини назовні - підкладку 314, яка оточує стопу з боків та до якої прикріплена мембрана 315 у вигляді її зовнішнього шару, причому згадана мембрана є водонепроникною та паропроникною та складається з верхньої частини 315b мембрани, яка разом із підкладкою 314 оточує стопу з боків, а також із частини 315а мембрани, прикріпленої знизу до паропроникної або перфорованої устілки 319, прошитої швами типу "штробель" (відомі фахівцям як "strobel"), яка закриває знизу згадану верхню частину 313 взуття. Устілка 319, прошита швами типу "штробель", та частина 315а мембрани за допомогою зшивного шва 340, що проходить вздовж периметра, (наприклад, типу, відомого як шов типу "штробель") зкріплені із збірним елементом, утвореним нижніми крайками підкладки 314 та верхньою частиною 315b мембрани. Під частиною 315а мембрани розташований паропроникний або еквівалентним чином перфорований захисний елемент 322, виготовлений з матеріалу, який є водонепроникним та не вбирає рідини, і виконаний, наприклад, із сітки, виготовленої з металу (наприклад, із нержавіючої сталі), або виготовлений з пластику чи синтетичної смоли на основі пропілену або поліетилену, або із синтетичної тканини; за варіантом, якому віддається перевага, захисний елемент 322 не повинен уможливлювати застій води. У цьому варіанті здійснення нижні крайки 318 верха 316 не мають зменшеної товщини. 94588 14 Із цих міркувань між нижніми крайками 318 верха та захисним елементом 322 розташований кільцеподібний елемент 330, який оточує захисний елемент 322. Кільцеподібний елемент 330 виготовлений з матеріалу, який є водонепроникним та не вбирає рідини, такого як, наприклад, полімерний матеріал, такий як ЕВА (етилвінілацетат) або ПУ (поліуретан) низької густини, та є корисним, як вже вказано, коли нижні крайки 318 верха 316 мають такі розміри, які не уможливлюють прикріплення підошви 312 до мембрани 315 із відповідним ущільненням. Таким чином, він має функції як ущільнення, так і заповнення. Зокрема, кільцеподібний елемент 330 перекриває зшивний шов 340, розташований вздовж периметра і ущільнений згори відносно верхньої частини 315b мембрани та знизу відносно підошви 312 за допомогою відповідно другої зони 321 ущільнення та третьої зони 323 ущільнення (усі показані потовщеними лініями). Кільцеподібний елемент 330 також призначений для ущільнення зони зшивного шва 340, розташованого вздовж периметра, для уникнення просочування води досередини взуття. У цьому варіанті здійснення зона водонепроникного ущільнення 3А утворена кільцеподібним елементом 330 із другою зоною 321 ущільнення та третьою зоною 323 ущільнення. П'ятий варіант здійснення взуття показаний на Фіг. 6 та в цілому позначений позицією 400. Як і у попередніх варіантах здійснення, взуття 400 включає в себе нижню частину 411, утворену підошвою 412 із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, верхню частину 413, яка оточує стопу та у свою чергу включає в себе - зсередини назовні - підкладку 414, яка повністю оточує стопу, водонепроникну та паропроникну мембрану 415, таку як, наприклад, відома на ринку під комерційною назвою Gore-Tex® (факультативно прикріплену до опорної сітки, яка має відому як таку конструкцію), а також верх 416, що оточує стопу з боків та виготовлений, наприклад, із шкіри, але у будь-якому випадку є паропроникним або перфорованим. Мембрана 415 прикріплена до підкладки 414 у вигляді її зовнішнього шару по суті по усій кишенеподібній поверхні, тобто також і по тій частині поверхні, яка відповідає підошві стопи. Зовнішня нижня частина 417 верхньої частини 413 взуття 400, накладена на перфоровану зону підошви 412, утворена частиною 415а мембрани 415. Фактично зовнішній верх 416 оточує підкладку 414 із боків разом із мембраною 415, однак не закриває її у нижній частині. Нижні крайки 418 зовнішнього верха 416 розташовані між верхньою частиною 413 та підошвою 412, як докладніше описано далі. Захисний елемент 422 мембрани 415, що розташований нижче частини 415а мембрани 415 та перебуває у безпосередньому контакті з нею, є паропроникним (або еквівалентним чином перфорований) та виготовлений з матеріалу, який не 15 проникний для води та не вбирає рідини. Він виконаний, наприклад, із сітки, виготовленої з металу (наприклад, із нержавіючої сталі), або виготовлений з пластику чи синтетичної смоли на основі пропілену або поліетилену, або із синтетичної тканини; за варіантом, якому віддається перевага, захисний елемент 422 не повинен уможливлювати застій води. У цьому варіанті здійснення нижні крайки 418 верха 416 мають товщину, що зменшується. Захисний елемент 422 мембрани 415 розташований усередині відповідної порожнини 441, відкритий з боку верхньої поверхні підошви 412. Між нижніми крайками 418 верха 416 та захисним елементом 422 вздовж периметра перфорованої зони підошви 412 розташована зона 420 ущільнення (показані потовщеними лініями) для ущільнювання згаданої підошви 412 з частиною 415а мембрани. Зона 420 ущільнення утворює зону 4А водонепроникного ущільнення. Ця конструкція взуття фактично є такою, що має мінімальну кількість елементів у порівнянні з іншими описаними варіантами здійснення. На Фіг. 7 показаний шостий варіант здійснення взуття за цим винаходом. Взуття 500 включає в себе нижню частину 511, утворену підошвою 512 із наскрізною перфорацією, виконаною від підметкової частини підошви до зони, на яку спирається стопа, верхню частину 513, яка оточує стопу та у свою чергу включає в себе - зсередини назовні - підкладку 514, яка оточує стопу з боків та до якої прикріплена водонепроникна та паропроникна мембрана 515 у вигляді її зовнішнього шару, причому згадана мембрана є водонепроникною та паропроникною та складається з верхньої частини 515b мембрани, яка разом із підкладкою 514 оточує стопу з боків, а також із частини 515а мембрани, прикріпленої знизу до перфорованої (або еквівалентним чином виконаної паропроникною) устілки 519, яка закриває знизу згадану верхню частину 513 взуття; верхня частина 513 також включає в себе верх 516, який ззовні сполучений з мембраною 515b. Устілка 519 у зоні сполучення за допомогою зшивного шва 540, розташованого вздовж периметра, (наприклад, типу, відомого як шов типу "штробель") сполучена із нижніми крайками підкладки 514 та верхньою частиною 515b мембрани. Під частиною 515а мембрани у безпосередньому контакті з нею розташований паропроникний або еквівалентним чином перфорований проміжний захисний елемент, виготовлений з матеріалу, який є водонепроникним та/або не вбирає рідини; згаданий проміжний елемент виконаний, наприклад, у вигляді першого захисного елемента 522а, виготовленого, наприклад, із водовідштовхувальної повстини. Другий захисний елемент 522b розташований між згаданим першим захисним елементом 522а та перфорованою зоною підошви 512. Він виконаний, наприклад, із сітки, виготовленої з металу (наприклад, із нержавіючої сталі), або виготовлений з пластику чи синтетичної смоли на основі пропілену або поліетилену, або із синтетичної тка 94588 16 нини; за варіантом, якому віддається перевага, захисний елемент 522b не повинен уможливлювати застій води. Зокрема, перший захисний елемент 522а має по суті однакові розміри у плані із частиною 515а мембрани, яка перекриває зшивний шов 540, розташований вздовж периметра. Другий захисний елемент 522b є меншим за перший захисний елемент 522а. Нижні крайки 518 верха 516 розташовані нижче першого захисного елемента 522а; у цьому варіанті здійснення частина 512а підошви розташована між нижніми крайками 518 та другим захисним елементом 522b, утворюючи безпосередній контакт із першим захисним елементом 522а (підошва 512, наприклад, наформована на верхню частину 513 взуття). Якщо перший захисний елемент 522а не є водонепроникним, а лише здатним не вбирати рідину (таким як, наприклад, водовідштовхувальна повстина), зона 520 водонепроникного ущільнення утворена вздовж периметра першого захисного елемента 522а; зокрема, зона 520 ущільнення виконана на периферійних частинах нижньої поверхні першого захисного елемента 522а, а також на бічних гранях згаданого елемента та частини 515а мембрани аж до утворення контакту з верхньою частиною 515b мембрани. У цьому варіанті здійснення зона 5А водонепроникного ущільнення утворена частиною 512а підошви, розташованою між нижніми крайками 518 та другим захисним елементом 522b, а також зоною 520 ущільнення. Практично було виявлено, що поставлена головна мета та задачі цього винаходу були досягнуті. Зокрема, за цим винаходом створено водонепроникне та паропроникне взуття, що забезпечує повну водонепроникність як у верхній частині, яка відповідає верху, так і у нижній частині, яка відповідає підошві. Це було досягнуто завдяки взуттю, яке має верхню частину взуття, яка фактично включає в себе чохол, виконаний з паропроникної та водонепроникної мембрани, яка оточує стопу також у зоні підошви стопи та прикріплена до підошви, перфорованої для забезпечення виходу водяної пари зсередини взуття назовні. У такому взутті будь-які паропроникні або перфоровані шари, розташовані між перфорованою зоною підошви та частиною мембрани у зоні підошви стопи, виготовлені з матеріалу, який не вбирає рідини та/або є водонепроникним. Суттєво, щоб (паропроникний або перфорований) шар, що перебуває у безпосередньому контакті з мембраною, був виготовлений з матеріалу, який не вбирає рідини та/або є водонепроникним: цей шар може бути устілкою, захисним елементом, або також шаром конструктивного заповнювача. Таким чином у зоні контакту з мембраною в зовнішній нижній частині верхньої частини взуття немає матеріалу, який вбирає вологу, що запобігає неприємним явищам вологості та утворення 17 мікробактерій, які можуть утворювати неприємні запахи та мати шкідливий вплив на взуття. Також суттєво, щоб не було застою води між перфорованою зоною підошви та згаданими крайками верха; тому передбачено зону водонепроникного ущільнення, яка сполучає вздовж периметра перфорованої зони взуття підошву та мембрану, таким чином запобігаючи застою води у цій зоні та запобігаючи потраплянню води від згаданих крайок верха до перфорованої зони підошви і навпаки. Таким чином, винахід дає можливість виконання численних вдосконалень та різновидів, що 94588 18 не виходять за межі обсягу наведеної формули винаходу; усі його елементи можуть також бути замінені іншими технічно еквівалентними елементами. На практиці матеріали, за умови що вони відповідають конкретному призначенню, а також розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Зміст патентної заявки Італії № PD2005A000228, за якою ця заявка претендує на пріоритет, включений у цей текст шляхом посилання. 19 Комп’ютерна верстка Л.Литвиненко 94588 Підписне 20 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
