Спосіб виготовлення взуття для спортивних бальних танців

Номер патенту: 93146

Опубліковано: 10.01.2011

Автор: Бабенко Микола Семенович

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення взуття для спортивних бальних танців, при якому верх заготовки, дубльований підкладкою, застрочують з м'якою підошвою, при цьому після застрочування верха заготовки з підошвою, шов з'єднання зволожують та оббивають, вивертають заготовку назовні, формують її на колодці, закріплюють багатошарову півустілку, встановлюють задник та закріплюють попередньо зібраний каблук до підошви, який відрізняється тим, що встановлюють берці до верха заготовки, причому нижні кінці берців застрочують вшивним швом, отриманий шов розгладжують та розстрочують через тасьму, далі до верха заготовки пристрочують носково-пучкову частину підошви.

Текст

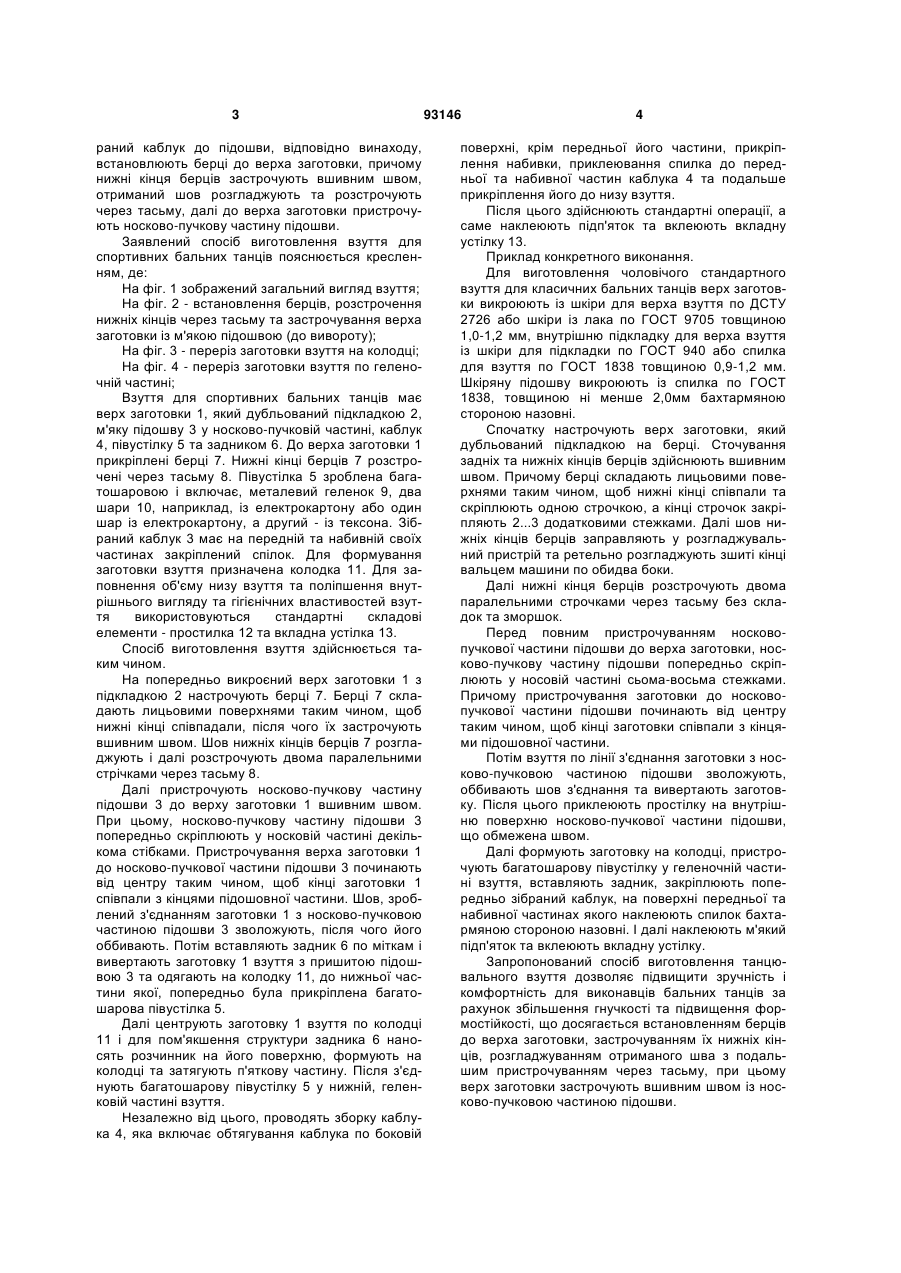

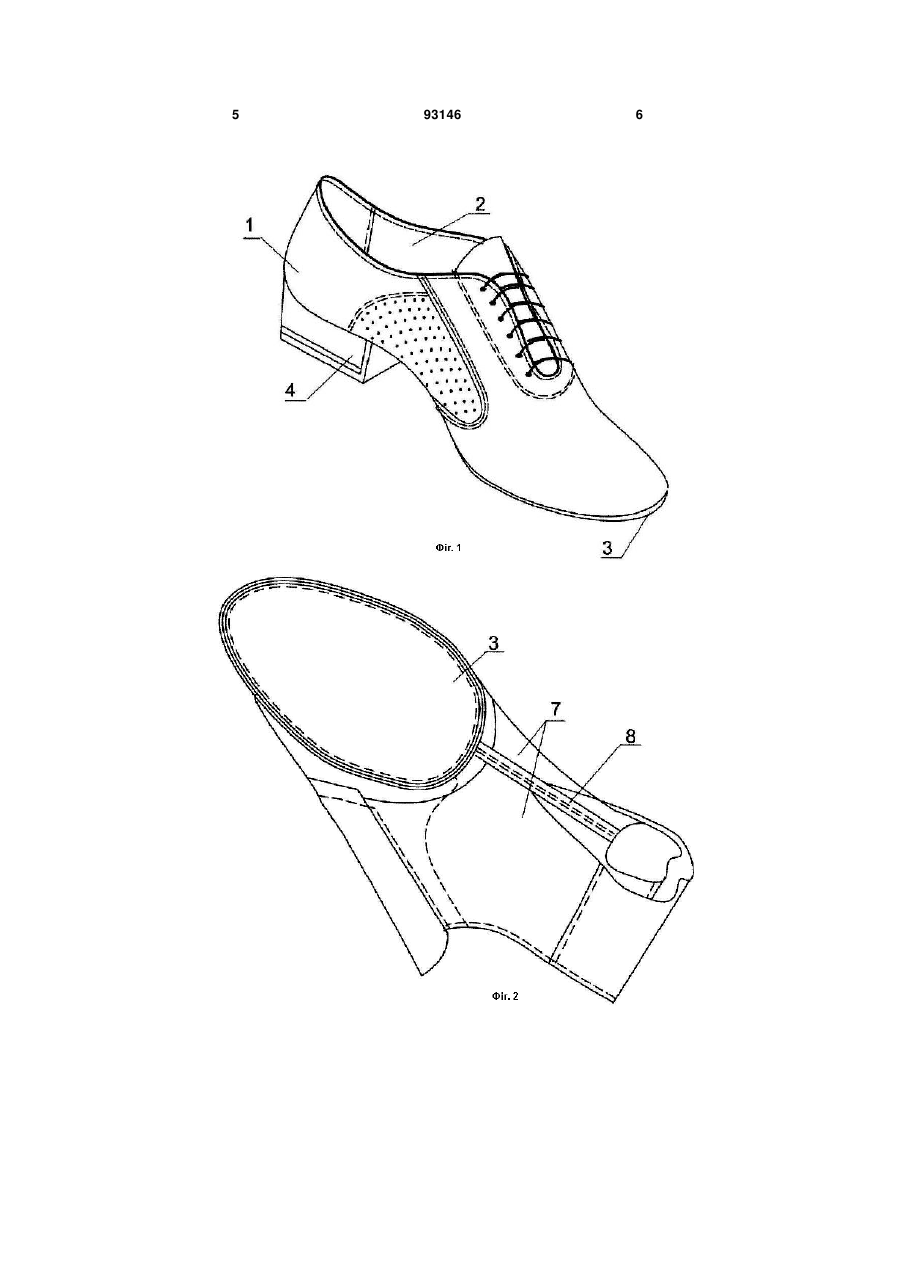

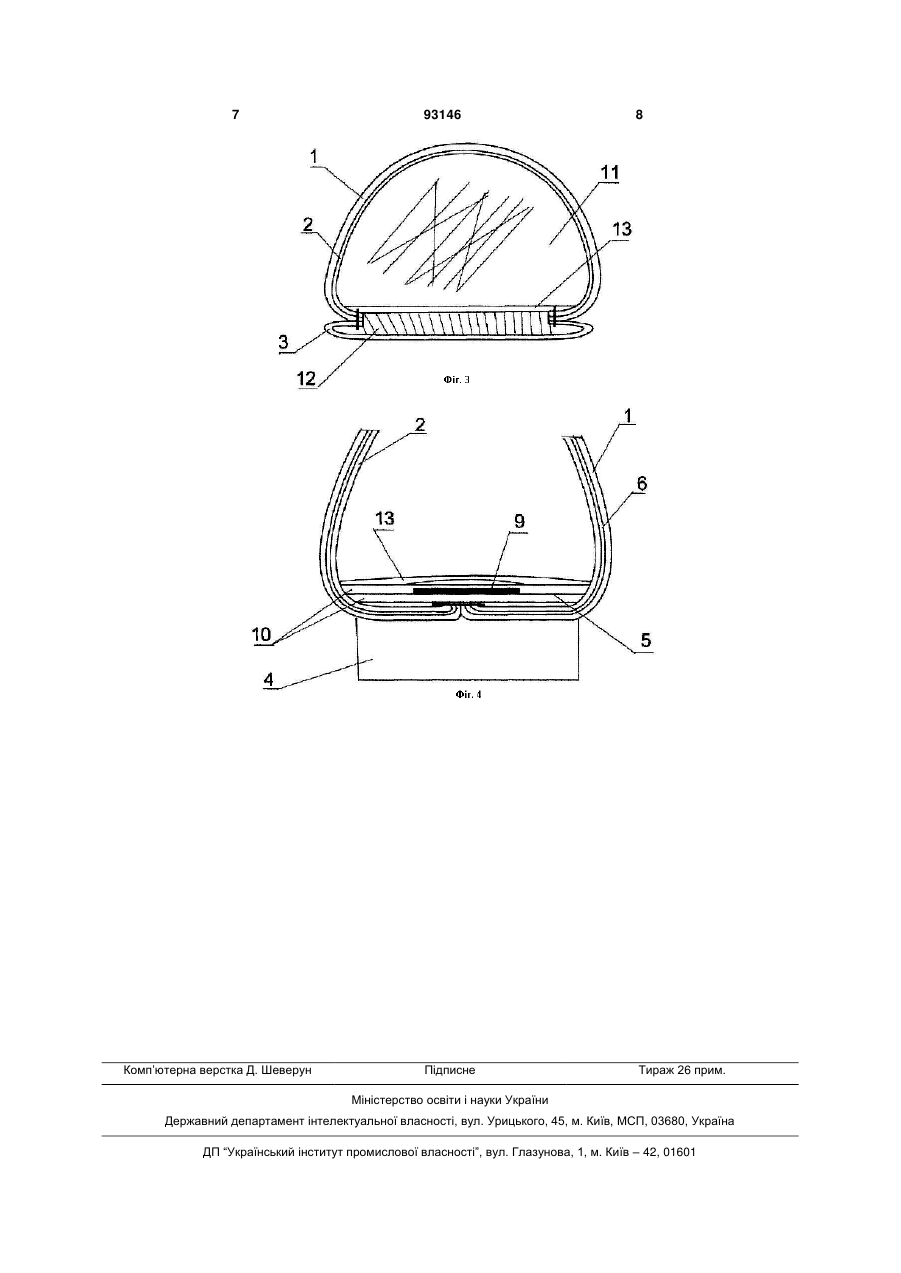

Спосіб виготовлення взуття для спортивних бальних танців, при якому верх заготовки, дубльо 3 раний каблук до підошви, відповідно винаходу, встановлюють берці до верха заготовки, причому нижні кінця берців застрочують вшивним швом, отриманий шов розгладжують та розстрочують через тасьму, далі до верха заготовки пристрочують носково-пучкову частину підошви. Заявлений спосіб виготовлення взуття для спортивних бальних танців пояснюється кресленням, де: На фіг. 1 зображений загальний вигляд взуття; На фіг. 2 - встановлення берців, розстрочення нижніх кінців через тасьму та застрочування верха заготовки із м'якою підошвою (до вивороту); На фіг. 3 - переріз заготовки взуття на колодці; На фіг. 4 - переріз заготовки взуття по геленочній частині; Взуття для спортивних бальних танців має верх заготовки 1, який дубльований підкладкою 2, м'яку підошву 3 у носково-пучковій частині, каблук 4, півустілку 5 та задником 6. До верха заготовки 1 прикріплені берці 7. Нижні кінці берців 7 розстрочені через тасьму 8. Півустілка 5 зроблена багатошаровою і включає, металевий геленок 9, два шари 10, наприклад, із електрокартону або один шар із електрокартону, а другий - із тексона. Зібраний каблук 3 має на передній та набивній своїх частинах закріплений спілок. Для формування заготовки взуття призначена колодка 11. Для заповнення об'єму низу взуття та поліпшення внутрішнього вигляду та гігієнічних властивостей взуття використовуються стандартні складові елементи - простилка 12 та вкладна устілка 13. Спосіб виготовлення взуття здійснюється таким чином. На попередньо викроєний верх заготовки 1 з підкладкою 2 настрочують берці 7. Берці 7 складають лицьовими поверхнями таким чином, щоб нижні кінці співпадали, після чого їх застрочують вшивним швом. Шов нижніх кінців берців 7 розгладжують і далі розстрочують двома паралельними стрічками через тасьму 8. Далі пристрочують носково-пучкову частину підошви 3 до верху заготовки 1 вшивним швом. При цьому, носково-пучкову частину підошви 3 попередньо скріплюють у носковій частині декількома стібками. Пристрочування верха заготовки 1 до носково-пучкової частини підошви 3 починають від центру таким чином, щоб кінці заготовки 1 співпали з кінцями підошовної частини. Шов, зроблений з'єднанням заготовки 1 з носково-пучковою частиною підошви 3 зволожують, після чого його оббивають. Потім вставляють задник 6 по міткам і вивертають заготовку 1 взуття з пришитою підошвою 3 та одягають на колодку 11, до нижньої частини якої, попередньо була прикріплена багатошарова півустілка 5. Далі центрують заготовку 1 взуття по колодці 11 і для пом'якшення структури задника 6 наносять розчинник на його поверхню, формують на колодці та затягують п'яткову частину. Після з'єднують багатошарову півустілку 5 у нижній, геленковій частині взуття. Незалежно від цього, проводять зборку каблука 4, яка включає обтягування каблука по боковій 93146 4 поверхні, крім передньої його частини, прикріплення набивки, приклеювання спилка до передньої та набивної частин каблука 4 та подальше прикріплення його до низу взуття. Після цього здійснюють стандартні операції, а саме наклеюють підп'яток та вклеюють вкладну устілку 13. Приклад конкретного виконання. Для виготовлення чоловічого стандартного взуття для класичних бальних танців верх заготовки викроюють із шкіри для верха взуття по ДСТУ 2726 або шкіри із лака по ГОСТ 9705 товщиною 1,0-1,2 мм, внутрішню підкладку для верха взуття із шкіри для підкладки по ГОСТ 940 або спилка для взуття по ГОСТ 1838 товщиною 0,9-1,2 мм. Шкіряну підошву викроюють із спилка по ГОСТ 1838, товщиною ні менше 2,0мм бахтармяною стороною назовні. Спочатку настрочують верх заготовки, який дубльований підкладкою на берці. Сточування задніх та нижніх кінців берців здійснюють вшивним швом. Причому берці складають лицьовими поверхнями таким чином, щоб нижні кінці співпали та скріплюють одною строчкою, а кінці строчок закріпляють 2...3 додатковими стежками. Далі шов нижніх кінців берців заправляють у розгладжувальний пристрій та ретельно розгладжують зшиті кінці вальцем машини по обидва боки. Далі нижні кінця берців розстрочують двома паралельними строчками через тасьму без складок та зморшок. Перед повним пристрочуванням носковопучкової частини підошви до верха заготовки, носково-пучкову частину підошви попередньо скріплюють у носовій частині сьома-восьма стежками. Причому пристрочування заготовки до носковопучкової частини підошви починають від центру таким чином, щоб кінці заготовки співпали з кінцями підошовної частини. Потім взуття по лінії з'єднання заготовки з носково-пучковою частиною підошви зволожують, оббивають шов з'єднання та вивертають заготовку. Після цього приклеюють простілку на внутрішню поверхню носково-пучкової частини підошви, що обмежена швом. Далі формують заготовку на колодці, пристрочують багатошарову півустілку у геленочній частині взуття, вставляють задник, закріплюють попередньо зібраний каблук, на поверхні передньої та набивної частинах якого наклеюють спилок бахтармяною стороною назовні. І далі наклеюють м'який підп'яток та вклеюють вкладну устілку. Запропонований спосіб виготовлення танцювального взуття дозволяє підвищити зручність і комфортність для виконавців бальних танців за рахунок збільшення гнучкості та підвищення формостійкості, що досягається встановленням берців до верха заготовки, застрочуванням їх нижніх кінців, розгладжуванням отриманого шва з подальшим пристрочуванням через тасьму, при цьому верх заготовки застрочують вшивним швом із носково-пучковою частиною підошви. 5 93146 6 7 Комп’ютерна верстка Д. Шеверун 93146 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for making shoes for sport ballroom dances

Автори англійською

Babenko Mykola Semenovych

Назва патенту російською

Способ изготовления обуви для спортивных бальных танцев

Автори російською

Бабенко Николай Семенович

МПК / Мітки

МПК: A43B 5/00

Мітки: спосіб, спортивних, танців, взуття, бальних, виготовлення
