Система з множиною входів та множиною виходів (мімо) з каналом радіозв’язку підвищеної скритності

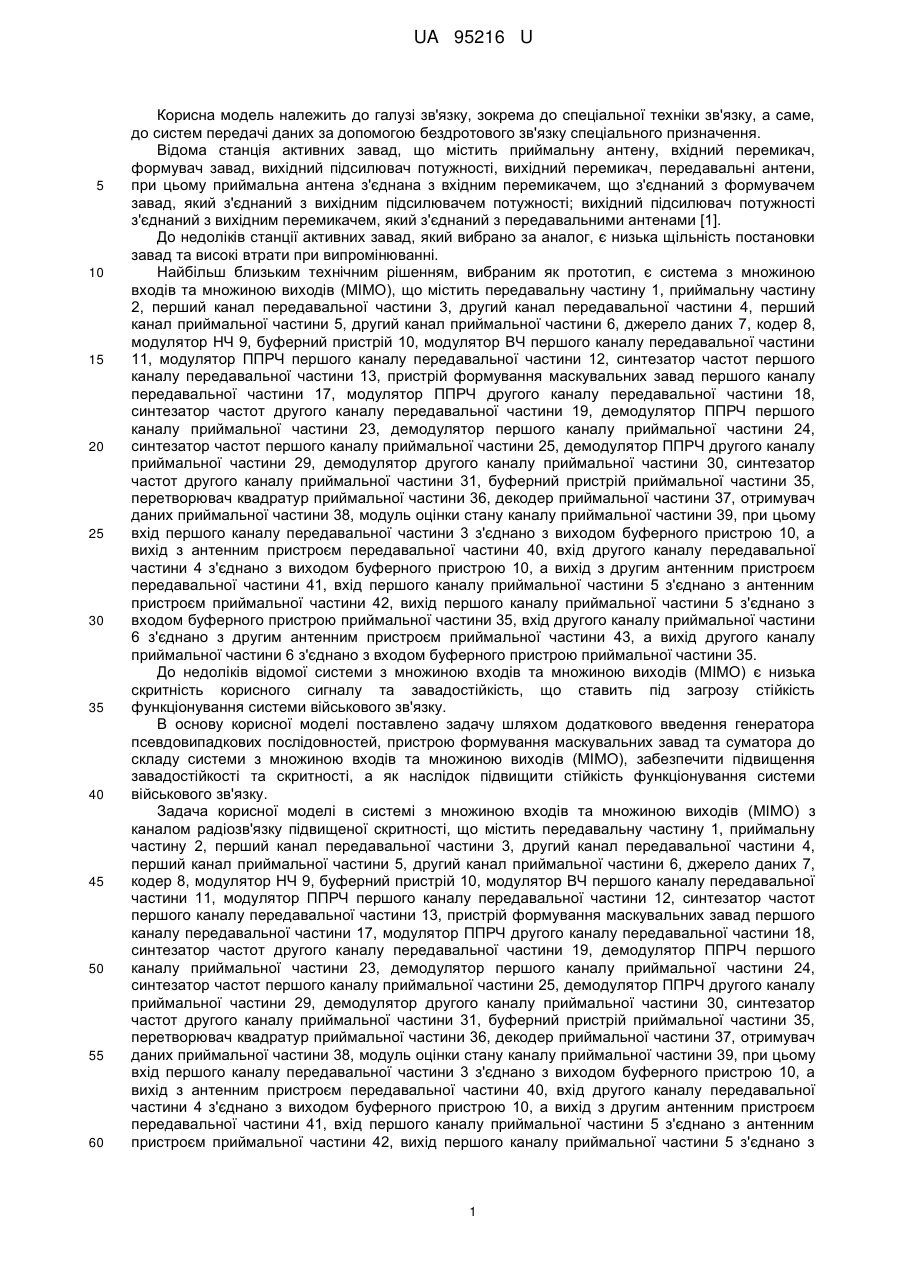

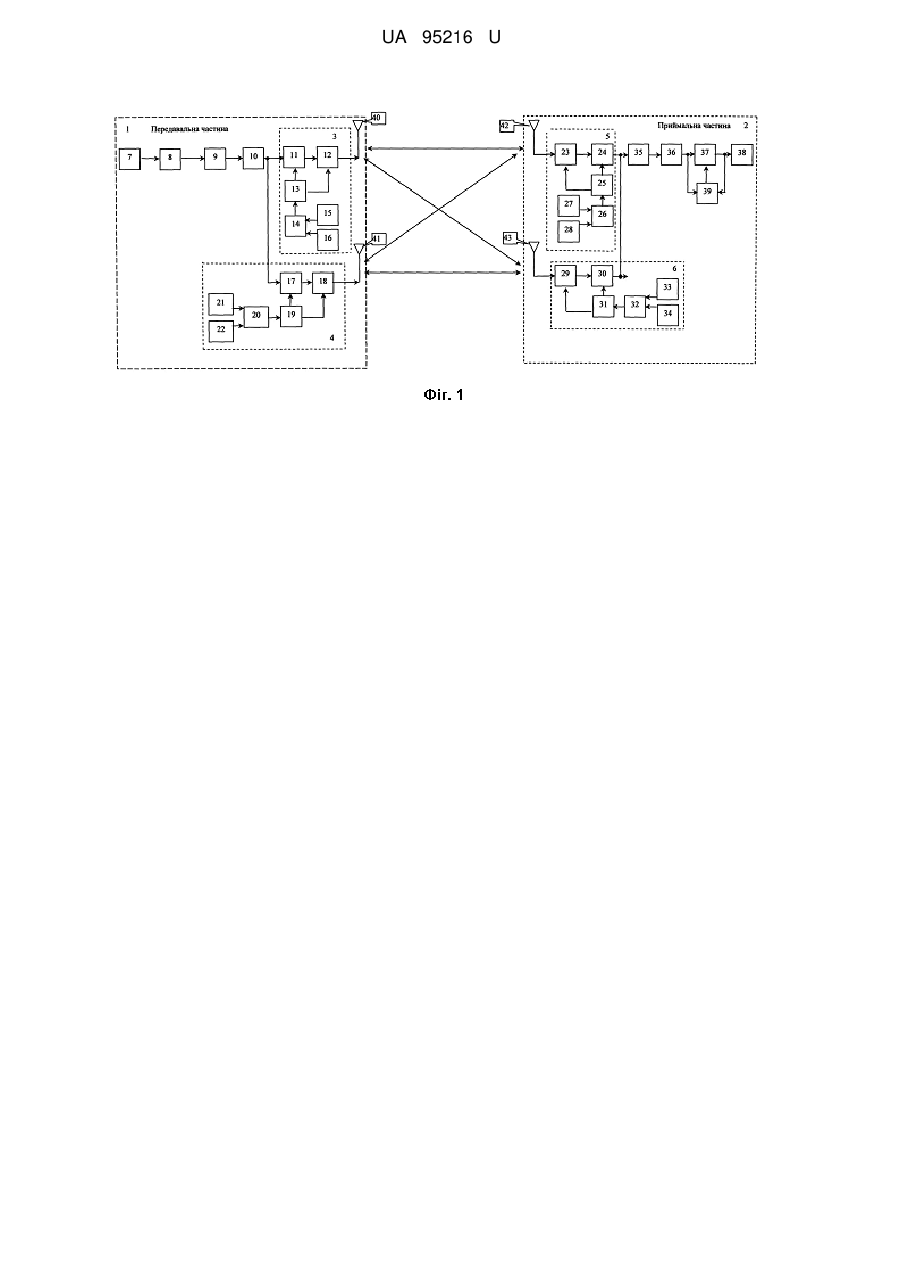

Реферат: Система з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності, що містить передавальну частину, приймальну частину, перший канал передавальної частини, другий канал передавальної частини, перший канал приймальної частини, другий канал приймальної частини, джерело даних, кодер, модулятор НЧ, буферний пристрій, модулятор ВЧ першого каналу передавальної частини, модуль оцінки стану каналу приймальної частини. UA 95216 U (12) UA 95216 U UA 95216 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі зв'язку, зокрема до спеціальної техніки зв'язку, а саме, до систем передачі даних за допомогою бездротового зв'язку спеціального призначення. Відома станція активних завад, що містить приймальну антену, вхідний перемикач, формувач завад, вихідний підсилювач потужності, вихідний перемикач, передавальні антени, при цьому приймальна антена з'єднана з вхідним перемикачем, що з'єднаний з формувачем завад, який з'єднаний з вихідним підсилювачем потужності; вихідний підсилювач потужності з'єднаний з вихідним перемикачем, який з'єднаний з передавальними антенами [1]. До недоліків станції активних завад, який вибрано за аналог, є низька щільність постановки завад та високі втрати при випромінюванні. Найбільш близьким технічним рішенням, вибраним як прототип, є система з множиною входів та множиною виходів (ΜΙΜΟ), що містить передавальну частину 1, приймальну частину 2, перший канал передавальної частини 3, другий канал передавальної частини 4, перший канал приймальної частини 5, другий канал приймальної частини 6, джерело даних 7, кодер 8, модулятор НЧ 9, буферний пристрій 10, модулятор ВЧ першого каналу передавальної частини 11, модулятор ППРЧ першого каналу передавальної частини 12, синтезатор частот першого каналу передавальної частини 13, пристрій формування маскувальних завад першого каналу передавальної частини 17, модулятор ППРЧ другого каналу передавальної частини 18, синтезатор частот другого каналу передавальної частини 19, демодулятор ППРЧ першого каналу приймальної частини 23, демодулятор першого каналу приймальної частини 24, синтезатор частот першого каналу приймальної частини 25, демодулятор ППРЧ другого каналу приймальної частини 29, демодулятор другого каналу приймальної частини 30, синтезатор частот другого каналу приймальної частини 31, буферний пристрій приймальної частини 35, перетворювач квадратур приймальної частини 36, декодер приймальної частини 37, отримувач даних приймальної частини 38, модуль оцінки стану каналу приймальної частини 39, при цьому вхід першого каналу передавальної частини 3 з'єднано з виходом буферного пристрою 10, а вихід з антенним пристроєм передавальної частини 40, вхід другого каналу передавальної частини 4 з'єднано з виходом буферного пристрою 10, а вихід з другим антенним пристроєм передавальної частини 41, вхід першого каналу приймальної частини 5 з'єднано з антенним пристроєм приймальної частини 42, вихід першого каналу приймальної частини 5 з'єднано з входом буферного пристрою приймальної частини 35, вхід другого каналу приймальної частини 6 з'єднано з другим антенним пристроєм приймальної частини 43, а вихід другого каналу приймальної частини 6 з'єднано з входом буферного пристрою приймальної частини 35. До недоліків відомої системи з множиною входів та множиною виходів (ΜΙΜΟ) є низька скритність корисного сигналу та завадостійкість, що ставить під загрозу стійкість функціонування системи військового зв'язку. В основу корисної моделі поставлено задачу шляхом додаткового введення генератора псевдовипадкових послідовностей, пристрою формування маскувальних завад та суматора до складу системи з множиною входів та множиною виходів (ΜΙΜΟ), забезпечити підвищення завадостійкості та скритності, а як наслідок підвищити стійкість функціонування системи військового зв'язку. Задача корисної моделі в системі з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності, що містить передавальну частину 1, приймальну частину 2, перший канал передавальної частини 3, другий канал передавальної частини 4, перший канал приймальної частини 5, другий канал приймальної частини 6, джерело даних 7, кодер 8, модулятор НЧ 9, буферний пристрій 10, модулятор ВЧ першого каналу передавальної частини 11, модулятор ППРЧ першого каналу передавальної частини 12, синтезатор частот першого каналу передавальної частини 13, пристрій формування маскувальних завад першого каналу передавальної частини 17, модулятор ППРЧ другого каналу передавальної частини 18, синтезатор частот другого каналу передавальної частини 19, демодулятор ППРЧ першого каналу приймальної частини 23, демодулятор першого каналу приймальної частини 24, синтезатор частот першого каналу приймальної частини 25, демодулятор ППРЧ другого каналу приймальної частини 29, демодулятор другого каналу приймальної частини 30, синтезатор частот другого каналу приймальної частини 31, буферний пристрій приймальної частини 35, перетворювач квадратур приймальної частини 36, декодер приймальної частини 37, отримувач даних приймальної частини 38, модуль оцінки стану каналу приймальної частини 39, при цьому вхід першого каналу передавальної частини 3 з'єднано з виходом буферного пристрою 10, а вихід з антенним пристроєм передавальної частини 40, вхід другого каналу передавальної частини 4 з'єднано з виходом буферного пристрою 10, а вихід з другим антенним пристроєм передавальної частини 41, вхід першого каналу приймальної частини 5 з'єднано з антенним пристроєм приймальної частини 42, вихід першого каналу приймальної частини 5 з'єднано з 1 UA 95216 U 5 10 15 20 25 30 35 40 45 50 55 60 входом буферного пристрою приймальної частини 35, вхід другого каналу приймальної частини 6 з'єднано з другим антенним пристроєм приймальної частини 43, а вихід другого каналу приймальної частини 6 з'єднано з входом буферного пристрою приймальної частини 35, вирішується тим, що у систему додатково вводять суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34, причому суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16 розташовано у першому каналі передавальної частини 3, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22 розташовано у другому каналі передавальної частини 4, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28 розташовано у першому каналі приймальної частини 5, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34, розміщено у другому каналі приймальної частини 6. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що система з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності, що заявляється, відрізняється тим, додатково містить суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34, причому суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16 розташовано у першому каналі передавальної частини 3, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22 розташовано у другому каналі передавальної частини 4, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28 розташовано у першому каналі приймальної частини 5, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34 розміщено у другому каналі приймальної частини 6, причому перший вхід суматора першого каналу передавальної частини 14 з'єднано з виходом генератора псевдовипадкової послідовності першого каналу передавальної частини 15, а другий вхід з виходом пристрою формування маскувальних завад першого каналу передавальної частини 16, вихід суматора першого каналу передавальної частини 14 з'єднано з входом синтезатора частот першого каналу передавальної частини 13, перший вхід суматора другого каналу передавальної частини 20 з'єднано з виходом генератора псевдовипадкової послідовності другого каналу передавальної частини 21, а другий вхід з виходом пристрою формування маскувальних завад другого каналу передавальної частини 22, вихід суматора другого каналу передавальної частини 20 з'єднано з входом синтезатора частот другого каналу передавальної 2 UA 95216 U 5 10 15 20 25 30 35 40 45 50 55 60 частини 19, перший вхід суматор першого каналу приймальної частини 26 з'єднано з виходом генератора псевдовипадкової послідовності першого каналу приймальної частини 27, а другий вхід з'єднано з виходом пристрою формування маскувальних завад першого каналу приймальної частини 28, вихід першого суматора першого каналу приймальної частини 26 з'єднано з входом синтезатора частот першого каналу приймальної частини 25, перший вхід суматора другого каналу приймальної частини 32 з'єднано з виходом генератора псевдовипадкової послідовності другого каналу приймальної частини 33, а другий вхід з виходом пристрою формування маскувальних завад другого каналу приймальної частини 34, вихід суматора другого каналу приймальної частини 32 з'єднано з входом синтезатора частот другого каналу приймальної частини 31. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 подана функціональна схема запропонованої системи. Система з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності конструктивно містить (див. фіг. 1) передавальну частину 1, приймальну частину 2, перший канал передавальної частини 3, другий канал передавальної частини 4, перший канал приймальної частини 5, другий канал приймальної частини 6, джерело даних 7, кодер 8, модулятор низької частоти 9, буферний пристрій 10, модулятор високої частоти першого каналу передавальної частини 11, модулятор ППРЧ першого каналу передавальної частини 12, синтезатор частот першого каналу передавальної частини 13, суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16, пристрій формування маскувальних завад першого каналу передавальної частини 17, модулятор ППРЧ другого каналу передавальної частини 18, синтезатор частот другого каналу передавальної частини 19, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22, демодулятор ППРЧ першого каналу приймальної частини 23, демодулятор першого каналу приймальної частини 24, синтезатор частот першого каналу приймальної частини 25, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28, демодулятор ППРЧ другого каналу приймальної частини 29, демодулятор другого каналу приймальної частини 30, синтезатор частот другого каналу приймальної частини 31, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34, буферний пристрій приймальної частини 35, перетворювач квадратур приймальної частини 36, декодер приймальної частини 37, отримувач даних 38, модуль оцінки стану каналу приймальної частини 39, антенний пристрій передавальної частини 40, другий антенний пристрій передавальної частини 41, антенний пристрій приймальної частини 42, другий антенний пристрій приймальної частини 43. Система з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності працює наступним чином: Попередньо розглянемо конструкцію системи, що заявляється. Передавальна частина: - джерело даних 7, що розташовано в передавальній частині з'єднано послідовно з кодером 8, який послідовно з'єднаний з модулятором низької частоти (НЧ) 9. Вихід модулятора НЧ 9 послідовно з'єднаний з буферним пристроєм 10; - вихід буферного пристрою 10 розділено на дві частини, що з'єднано з модулятором високих частот (ВЧ) першого каналу передавальної частини 11 та з модулятором ВЧ другого каналу передавальної частини 17; Далі конструктивно передавальна частина системи з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності розподіляється на два однотипних канали, що ідентичні за функціональним призначенням та конструктивним виконанням. Перший канал передавальної частини 3 складається наступним чином: - вхід модулятора ВЧ першого каналу передавальної частини 11, з'єднаний з виходом синтезатора частот першого каналу передавальної частини 13 та модулятором псевдовипадкової перестройки робочої частоти першого каналу передавальної частини 12; виходи синтезатора частот першого каналу передавальної частини 13 та модулятора ВЧ першого каналу передавальної частини 11 з'єднані з входом модулятора псевдовипадкової перестройки робочої частоти першого каналу передавальної частини 12. Вихід модулятора 3 UA 95216 U 5 10 15 20 25 30 35 40 45 50 55 псевдовипадкової перестройки робочої частоти першого каналу передавальної частини 12 з'єднано з антенним пристроєм передавальної частини 40 - вхід синтезатора частот першого каналу передавальної частини 13 з'єднаний з виходом суматора першого каналу передавальної частини 14. Вхід суматора першого каналу передавальної частини 14 з'єднаний з виходом генератора псевдовипадкової послідовності першого каналу передавальної частини 15 та пристрою формування маскувальних завад першого каналу передавальної частини 16. Другий канал передавальної частини 4 системи з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності складається наступним чином: - вхід модулятора ВЧ другого каналу передавальної частини 17 з'єднаний з виходом синтезатора частот другого каналу передавальної частини 19 та модулятором псевдовипадкової перестройки робочої частоти другого каналу передавальної частини 18; виходи синтезатора частот другого каналу передавальної частини 19 та модулятора ВЧ другого каналу передавальної частини 17 з'єднані з входом модулятора псевдовипадкової перестройки робочої частоти другого каналу передавальної частини 18. Вихід модулятора псевдовипадкової перестройки робочої частоти другого каналу передавальної частини 18 з'єднано з входом другого антенного пристрою передавальної частини 41. - вхід синтезатора частот другого каналу передавальної частини 19 з'єднаний з виходом суматора другого каналу передавальної частини 20. Вхід суматора другого каналу передавальної частини 20 з'єднаний з виходом генератора псевдовипадкової послідовності другого каналу передавальної частини 21 та пристрою формування маскувальних завад першого каналу передавальної частини 22. Приймальна частина системи з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності конструктивно складається з двох каналів. Перший канал приймальної частини 5 системи з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності конструктивно виконаний наступним чином: - Вихід антенного пристрою приймальної частини 42 з'єднано з входом демодулятора псевдовипадкової перестройки робочої частоти першого каналу приймальної частини 23; вихід демодулятора псевдовипадкової перестройки робочої частоти першого каналу приймальної частини 23 з'єднаний послідовно з входом демодулятором першого каналу приймальної частини 24; з входом демодулятора першого каналу приймальної частини 24 з'єднаний вихід синтезатора частот першого каналу приймальної частини 25, а другий вихід синтезатора частот першого каналу приймальної частини 25 з'єднаний з входом демодулятора псевдовипадкової перестройки робочої частоти першого каналу приймальної частини 23; вхід синтезатора частот першого каналу приймальної частини 25 з'єднаний з входом суматора першого каналу приймальної частини 26 який з'єднаний з виходом генератора псевдовипадкової послідовності першого каналу передавальної частини 27 та пристрою формування маскувальних завад першого каналу передавальної частини 28. Будова та функціональне призначення другого каналу приймальної частини аналогічні першому каналу приймальної частини. Будова другого каналу приймальної частини наступна: - Вихід другого антенного пристрою приймальної частини 43 з'єднано з входом демодулятора псевдовипадкової перестройки робочої частоти другого каналу приймальної частини 29; вихід демодулятора псевдовипадкової перестройки робочої частоти другого каналу приймальної частини 29 з'єднаний послідовно з входом демодулятором другого каналу приймальної частини 30; з входом демодулятора другого каналу приймальної частини 30 з'єднаний вихід синтезатора частот другого каналу приймальної частини 31, а другий вихід синтезатора частот другого каналу приймальної частини 31 з'єднаний з входом демодулятора псевдовипадкової перестройки робочої частоти другого каналу приймальної частини 29; вхід синтезатора частот другого каналу приймальної частини 31 з'єднаний з входом суматора другого каналу приймальної частини 32, який з'єднаний з виходом генератора псевдовипадкової послідовності другого каналу передавальної частини 33 та пристрою формування маскувальних завад першого каналу передавальної частини 34. Виходи демодулятора першого каналу приймальної частини 24 та демодулятора другого каналу приймальної частини 30 надходять на вхід буферного пристрою приймальної частини 27; вихід буферного пристрою приймальної частини 35 послідовно з'єднаний з входом перетворювача квадратур приймальної частини 36. Перший вихід перетворювача квадратур приймальної частини 36 з'єднаний з входом декодера приймальної частини 37, а другий вихід з'єднаний з входом модуля оцінки стану каналу приймальної частини 39. На вхід модуля оцінки стану каналу приймальної частини 39 надходять виходи перетворювача квадратур приймальної 4 UA 95216 U 5 10 15 20 25 30 35 40 45 50 55 60 частини 36 та декодера приймальної частини 37; вихід модуля оцінки стану каналу приймальної частини 39 з'єднаний з входом декодера приймальної частини 37. Перший вихід декодера приймальної частини 37 з'єднаний з модулем оцінки стану каналу приймальної частини 39, а другий вихід з отримувачем даних 38. Система з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності працює таким чином. Для передачі інформації з передавальної частини 1 від джерела даних 7 надходить на кодер 8, де послідовність вихідних символів повідомлення U(t) перетворюється в послідовність символів V (t), якими визначається закон формування модулятором НЧ 9 первинних низькочастотних коливань S(t) для подальшої обробки. Далі сигнал з виходу модулятора НЧ 9 надходить на вхід буферного пристрою 10. Функція буферного пристрою 10 полягає в тому, що він накопичує інформацію, яка надходить з модулятора НЧ 9 та коли кількість інформації стає достатньою для передачі - передає інформацію на вхід модулятора ВЧ першого каналу передавальної частини 11 та на вхід модулятор ВЧ другого каналу передавальної частини 17 для подальшої обробки. З виходу буферного пристрою 10 передавальна частина логічно та конструктивно розділяється на перший канал передавальної частини 3 та на другий канал передавальної частини 4. Перший канал передавальної частини 3 та другий канал передавальної частини 4 мають однакове функціональне призначення та однакове конструктивне виконання. На вхід модулятора ВЧ першого каналу передавальної частини 11 надходить інформаційна послідовність з виходу синтезатора частот першого каналу передавальної частини 13, який виконує функцію формування сітки високостабільних опорних частот. На вхід синтезатора частот першого каналу передавальної частини 13 надходить інформаційна послідовність з виходу суматора першого каналу передавальної частини 14. Суматор першого каналу передавальної частини 14 шляхом об'єднання інформаційних послідовностей, що створюються генератором псевдовипадкової послідовності першого каналу передавальної частини 15 та пристроєм формування маскувальних завад першого каналу передавальної частини 16, створює одну об'єднану інформаційну послідовність та подає її на вхід синтезатора частот першого каналу передавальної частини 13. Генератор псевдовипадкової послідовності першого каналу передавальної частини 15 виконує функцію формування псевдовипадкової послідовності для заповнення матриці перебудови робочої частоти, тобто формуючи матрицю робочих частот, генератор псевдовипадкової послідовності першого каналу передавальної частини 15 створює певний режим роботи (перебудови) робочої частоти системи. Пристрій формування маскувальних завад першого каналу передавальної частини 16 призначений для формування маскувальних завад в середині радіоканалу, для ускладнення розпізнавання корисної інформації зловмисником та для підвищення скритності системи. На вхід модулятора псевдовипадкової перестройки робочої частоти першого каналу передавальної частини 12 надходить інформаційна послідовність, сформована в модуляторі ВЧ першого каналу передавальної частини 11 та інформаційна послідовність з синтезатора частот першого каналу передавальної частини 13. На модуляторі псевдовипадкової перестройки робочої частоти першого каналу передавальної частини 12 відбувається мультиплексування (перемноження) інформаційних послідовностей сформованих у модуляторі ВЧ першого каналу передавальної частини 11 та синтезатора частот першого каналу передавальної частини 13, а далі передається на антенний пристрій передавальної частини 40 з подальшою передачею по радіоканалу. Другий канал передавальної частини 4 працює наступним чином: На вхід синтезатора частот другого каналу передавальної частини 19 надходить інформаційна послідовність з виходу суматора другого каналу передавальної частини 20. Суматор другого каналу передавальної частини 20 шляхом об'єднання інформаційних послідовностей, що створюються генератором псевдовипадкової послідовності другого каналу передавальної частини 21 та пристроєм формування маскувальних завад другого каналу передавальної частини 22, створює одну об'єднану інформаційну послідовність та подає її на вхід синтезатора частот другого каналу передавальної частини 19. Генератор псевдовипадкової послідовності другого каналу передавальної частини 21 виконує функцію формування псевдовипадкової послідовності для заповнення матриці перебудови робочої частоти, тобто формуючи матрицю робочих частот, генератор псевдовипадкової послідовності другого каналу передавальної частини 21 створює певний режим роботи (перебудови) робочої частоти системи. Пристрій формування маскувальних завад другого каналу передавальної частини 22 призначений для формування маскувальних завад в середині радіоканалу, для ускладнення розпізнавання корисної інформації зловмисником та для підвищення скритності системи. На вхід модулятора 5 UA 95216 U 5 10 15 20 25 30 35 40 45 50 55 60 псевдовипадкової перестройки робочої частоти другого каналу передавальної частини 18 надходить інформаційна послідовність, сформована в модуляторі ВЧ другого каналу передавальної частини 17 та інформаційна послідовність з синтезатора частот другого каналу передавальної частини 19. На модуляторі псевдовипадкової перестройки робочої частоти другого каналу передавальної частини 18 відбувається мультиплексування (перемноження) інформаційних послідовностей сформованих у модуляторі ВЧ другого каналу передавальної частини 17 та синтезатора частот другого каналу передавальної частини 19, а далі передається на другий антенний пристрій передавальної частини 41 з подальшою передачею по радіоканалу. Інформаційна послідовність з виходу модулятора псевдовипадкової перестройки робочої частоти першого каналу передавальної частини 12 та модулятора псевдовипадкової перестройки робочої частоти другого каналу передавальної частини 18 надходять на антенні пристрої. Антенні пристрої випромінюють інформаційну послідовність через радіоканал на приймальну сторону системи. Сигнал, що був переданий передавальною частиною системи, надходить на антенні пристрої приймальної частини системи 2, а саме на антенний пристрій приймальної частини 42 першого каналу приймальної частини 5 та другий антенний пристрій приймальної частини 43 другого каналу 6. На приймальній стороні системи здійснюється послідовність (серія) зворотних перетворень інформаційної послідовності, що були здійснені на передавальній частині системи. Перший канал приймальної частини 5 та другий канал приймальної частини 6 виконані однаково конструктивно та функціонально мають однакове призначення. Прийнята інформаційна послідовність з виходів антенних пристроїв надходить на демодулятор псевдовипадкової перестройки робочої частоти першого каналу приймальної частини 23 та демодулятор псевдовипадковою перестройки робочої частоти другого каналу приймальної частини 29, де здійснюється операція демодуляція псевдовипадкових послідовностей (де мультиплексування або розкладання) шляхом подачі на вхід демодулятор псевдовипадкової перестройки робочої частоти першого каналу приймальної частини 23 та демодулятор псевдовипадковою перестройки робочої частоти другого каналу приймальної частини 29 послідовності з суматора першого каналу приймальної частини 26 (суматора другого каналу приймальної частини 32) та синтезатора частот першого каналу приймальної частини 25 (синтезатора частот другого каналу приймальної частини 32). Суматор першого каналу приймальної частини 26 та суматор другого каналу приймальної частини 31 здійснюють функцію об'єднання інформаційних послідовностей з: суматор першого каналу приймальної частини 26 з генератора псевдовипадкової послідовності першого каналу приймальної частини 27 та пристрою формування маскувальних завад першого каналу приймальної частини 28; відповідно суматор другого каналу приймальної частини 32 виконує функцію об'єднання інформаційних послідовностей з генератора псевдовипадкової послідовності другого каналу приймальної частини 33 та пристрою формування маскувальних завад другого каналу приймальної частини 34. Операція демультиплексування здійснюється шляхом складання по модулю 2 таких же самих інформаційних послідовностей (послідовності сформовані на передавальній стороні ідентичні послідовностям сформованим на приймальній стороні, а саме псевдовипадкові послідовності передаючої сторони ідентичні псевдовипадковим послідовностям приймальної сторони, маскувальні послідовності передавальної сторони ідентичні маскувальним послідовностям приймальної сторони). З виходів демодулятора псевдовипадкової перестройки робочої частоти першого каналу приймальної частини 23 та демодулятора псевдовипадковою перестройки робочої частоти другого каналу приймальної частини 29 інформаційна послідовність надходить на вхід демодулятора першого каналу приймальної частини 24 та демодулятора другого каналу приймальної частини 30. У демодуляторі першого каналу приймальної частини 24 та демодуляторі другого каналу приймальної частини 30 при надходженні інформаційної та службової послідовності з виходу синтезатора частот першого каналу приймальної частини 25 та синтезатора частот другого каналу приймальної частини 31 відбувається виділення корисної інформаційної послідовності шляхом кореляції прийнятого сигналу з зразком сигналу, який закладений як еталон для приймання (детектування). Синтезатори частот приймальної частини 25 та 31 ідентичні за своєю будовою та функціональним призначенням синтезаторам передавальної частини 13 та 19 та на приймальній стороні виконують функцію виділення корисної послідовності з усієї послідовності що надійшла на приймальну частину системи. З виходу демодулятора першого каналу приймальної частини 24 та демодулятора другого каналу приймальної частини 31 сигнал надходить на вхід буферного пристрою приймальної частини 35, який виконує функцію накопичення до певного рівня інформації, що надходить з 6 UA 95216 U 5 10 15 20 25 30 виходу демодулятора першого каналу приймальної частини 24 та демодулятора другого каналу приймальної частини 30. Після накопичення певної кількості необхідної для роботи інформації буферний пристрою приймальної частини 35 передає накопичену інформацію на перетворювач квадратур приймальної частини 36, що являє собою універсальними пристроєм, що використовується незалежно від виду модуляції, але з додатковим перетворенням демодулюючого коливання. Перетворювач квадратур приймальної частини - пристрій балансного типу, що не потребує фільтрації для виділення додаючої або віднімаючої складової сигналу. З виходу перетворювача квадратур приймальної частини 36 сигнал надходить на вхід декодера приймальної частини 37, що виконує функцію декодування інформаційної послідовності. Модуль оцінки стану каналу приймальної частини 39 призначений для аналізу стану каналу (відношення кількість помилково прийнятих біт/кількість правильно прийнятих біт). Інформація на модуль оцінки стану каналу приймальної частини 39 надходить з перетворювача квадратур приймальної частини 36 та декодера приймальної частини 37. Модуль оцінки стану каналу приймальної частини 39 аналізує інформацію, що надходить з перетворювача квадратур приймальної частини 28 та декодера приймальної частини 37 та в залежності, у якому з пристроїв виявлено перевищення відношення кількість помилково прийнятих біт/кількість правильно прийнятих біт та відбувається запит на повторну передачу інформаційної послідовності, що була прийнята з викривленням. З виходу декодера приймальної частини 37 інформація надходить на отримувач даних 38. Підвищення ефективності застосування системи з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності, що заявляється, у порівнянні з прототипом, досягається за рахунок додаткового введення генераторів псевдовипадкової послідовності та пристроїв формування маскувальних завад у канали передавальної та приймальної частини системи, що дозволяє забезпечити підвищення завадостійкості та скритності, а як наслідок підвищити стійкість функціонування системи військового зв'язку. Джерела інформації: 1. Куприянов А.И., Сахаров А.В., Радиоэлектронные системы в информационном конфликте. - М.: Вузовская книга, 2003. - 528 с:ил. - аналог. 2. ΜΙΜΟ - технологии: практическое применение. - [електроний ресурс]. - Режим доступа: http//itc.kiev.ua/article.phtml?ID=22022 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 Система з множиною входів та множиною виходів (ΜΙΜΟ) з каналом радіозв'язку підвищеної скритності, що містить передавальну частину 1, приймальну частину 2, перший канал передавальної частини 3, другий канал передавальної частини 4, перший канал приймальної частини 5, другий канал приймальної частини 6, джерело даних 7, кодер 8, модулятор НЧ 9, буферний пристрій 10, модулятор ВЧ першого каналу передавальної частини 11, модулятор ППРЧ першого каналу передавальної частини 12, синтезатор частот першого каналу передавальної частини 13, пристрій формування маскувальних завад першого каналу передавальної частини 17, модулятор ППРЧ другого каналу передавальної частини 18, синтезатор частот другого каналу передавальної частини 19, демодулятор ППРЧ першого каналу приймальної частини 23, демодулятор першого каналу приймальної частини 24, синтезатор частот першого каналу приймальної частини 25, демодулятор ППРЧ другого каналу приймальної частини 29, демодулятор другого каналу приймальної частини 30, синтезатор частот другого каналу приймальної частини 31, буферний пристрій приймальної частини 35, перетворювач квадратур приймальної частини 36, декодер приймальної частини 37, отримувач даних приймальної частини 38, модуль оцінки стану каналу приймальної частини 39, при цьому вхід першого каналу передавальної частини 3 з'єднано з виходом буферного пристрою 10, а вихід з антенним пристроєм передавальної частини 40, вхід другого каналу передавальної частини 4 з'єднано з виходом буферного пристрою 10, а вихід з другим антенним пристроєм передавальної частини 41, вхід першого каналу приймальної частини 5 з'єднано з антенним пристроєм приймальної частини 42, вихід першого каналу приймальної частини 5 з'єднано з входом буферного пристрою приймальної частини 35, вхід другого каналу приймальної частини 6 з'єднано з другим антенним пристроєм приймальної частини 43, а вихід другого каналу приймальної частини 6 з'єднано з входом буферного пристрою приймальної частини 35, яка відрізняється тим, що система додатково містить суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності 7 UA 95216 U 5 10 15 20 25 30 35 другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34, причому суматор першого каналу передавальної частини 14, генератор псевдовипадкової послідовності першого каналу передавальної частини 15, пристрій формування маскувальних завад першого каналу передавальної частини 16 розташовано у першому каналі передавальної частини 3, суматор другого каналу передавальної частини 20, генератор псевдовипадкової послідовності другого каналу передавальної частини 21, пристрій формування маскувальних завад другого каналу передавальної частини 22 розташовано у другому каналі передавальної частини 4, суматор першого каналу приймальної частини 26, генератор псевдовипадкової послідовності першого каналу приймальної частини 27, пристрій формування маскувальних завад першого каналу приймальної частини 28 розташовано у першому каналі приймальної частини 5, суматор другого каналу приймальної частини 32, генератор псевдовипадкової послідовності другого каналу приймальної частини 33, пристрій формування маскувальних завад другого каналу приймальної частини 34 розміщено у другому каналі приймальної частини 6, причому перший вхід суматора першого каналу передавальної частини 14 з'єднано з виходом генератора псевдовипадкової послідовності першого каналу передавальної частини 15, а другий вхід з виходом пристрою формування маскувальних завад першого каналу передавальної частини 16, вихід суматора першого каналу передавальної частини 14 з'єднано з входом синтезатора частот першого каналу передавальної частини 13, перший вхід суматора другого каналу передавальної частини 20 з'єднано з виходом генератора псевдовипадкової послідовності другого каналу передавальної частини 21, а другий вхід з виходом пристрою формування маскувальних завад другого каналу передавальної частини 22, вихід суматора другого каналу передавальної частини 20 з'єднано з входом синтезатора частот другого каналу передавальної частини 19, перший вхід суматор першого каналу приймальної частини 26 з'єднано з виходом генератора псевдовипадкової послідовності першого каналу приймальної частини 27, а другий вхід з'єднано з виходом пристрою формування маскувальних завад першого каналу приймальної частини 28, вихід першого суматора першого каналу приймальної частини 26 з'єднано з входом синтезатора частот першого каналу приймальної частини 25, перший вхід суматора другого каналу приймальної частини 32 з'єднано з виходом генератора псевдовипадкової послідовності другого каналу приймальної частини 33, а другий вхід з виходом пристрою формування маскувальних завад другого каналу приймальної частини 34, вихід суматора другого каналу приймальної частини 32 з'єднано з входом синтезатора частот другого каналу приймальної частини 31. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
