Контейнер для зберігання і видачі рідкого препарату

Номер патенту: 9524

Опубліковано: 17.10.2005

Автор: Полянскій Владімір Васільєвіч

Є ще 2 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Контейнер для зберігання і видачі препарату, який складається з ємності, що не деформується, з горловиною, перехідного елемента і видавальної головки, при цьому перехідний елемент розташований між видавальною головкою і горловиною ємності; одна частина видавальної головки спрямована в порожнину ємності, а друга частина - виступає з горловини ємності за її межі назовні, який відрізняється тим, що на перехідному елементі виконаний принаймні один канал, що з'єднує порожнину ємності з атмосферою.

2. Контейнер за п. 1, який відрізняється тим, що канал має прямолінійну форму.

3. Контейнер за п. 2, який відрізняється тим, що канал виконаний у вигляді канавки на поверхні, що охоплює видавальну головку або на поверхні охоплюваної горловиною ємності.

4. Контейнер за п. 2, який відрізняється тим, що канал має однакову площу поперечного перерізу на всьому протязі канавки.

5. Контейнер за п. 2, який відрізняється тим, що канал має різну площу поперечного перерізу на всьому протязі канавки.

6. Контейнер за п. 2, який відрізняється тим, що канал виконаний у вигляді наскрізного отвору однакової площі поперечного перерізу на всьому протязі отвору.

7. Контейнер за п. 2, який відрізняється тим, що канал виконаний у вигляді наскрізного отвору різної площі поперечного перерізу на всьому протязі отвору.

8. Контейнер за п. 1, який відрізняється тим, що канал має ступінчасту форму.

9. Контейнер за п. 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних канавок на поверхні, що охоплює видавальну головку або на поверхні охоплюваної горловиною ємності.

10. Контейнер за п. 8, який відрізняється тим, що канал має однакову площу поперечного перерізу на всьому протязі канавки.

11. Контейнер за п. 8, який відрізняється тим, що канал має різну площу поперечного перерізу на всьому протязі канавки.

12. Контейнер за п. 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного перерізу на всьому протязі отворів.

13. Контейнер за п. 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів різної площі поперечного перерізу на всьому протязі отворів.

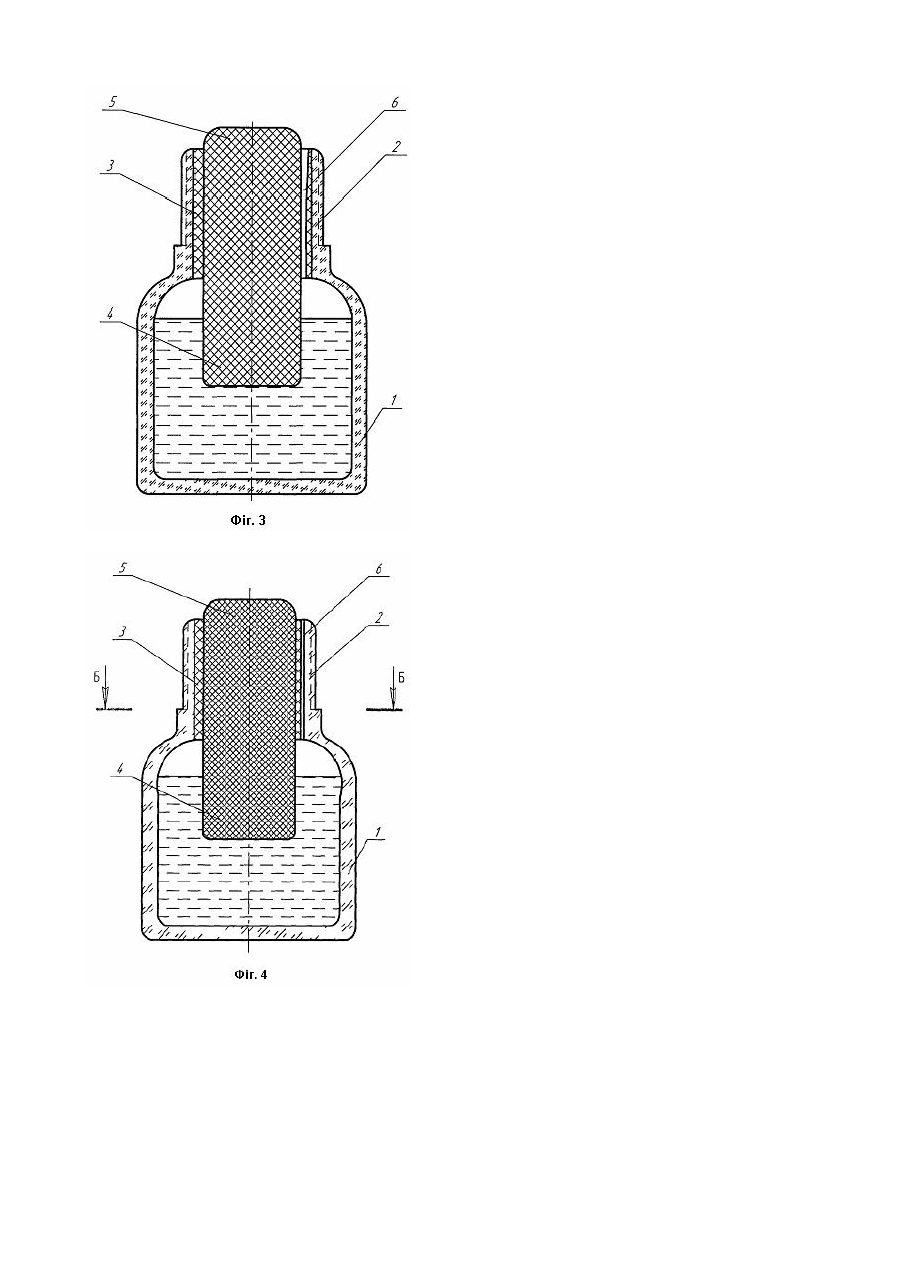

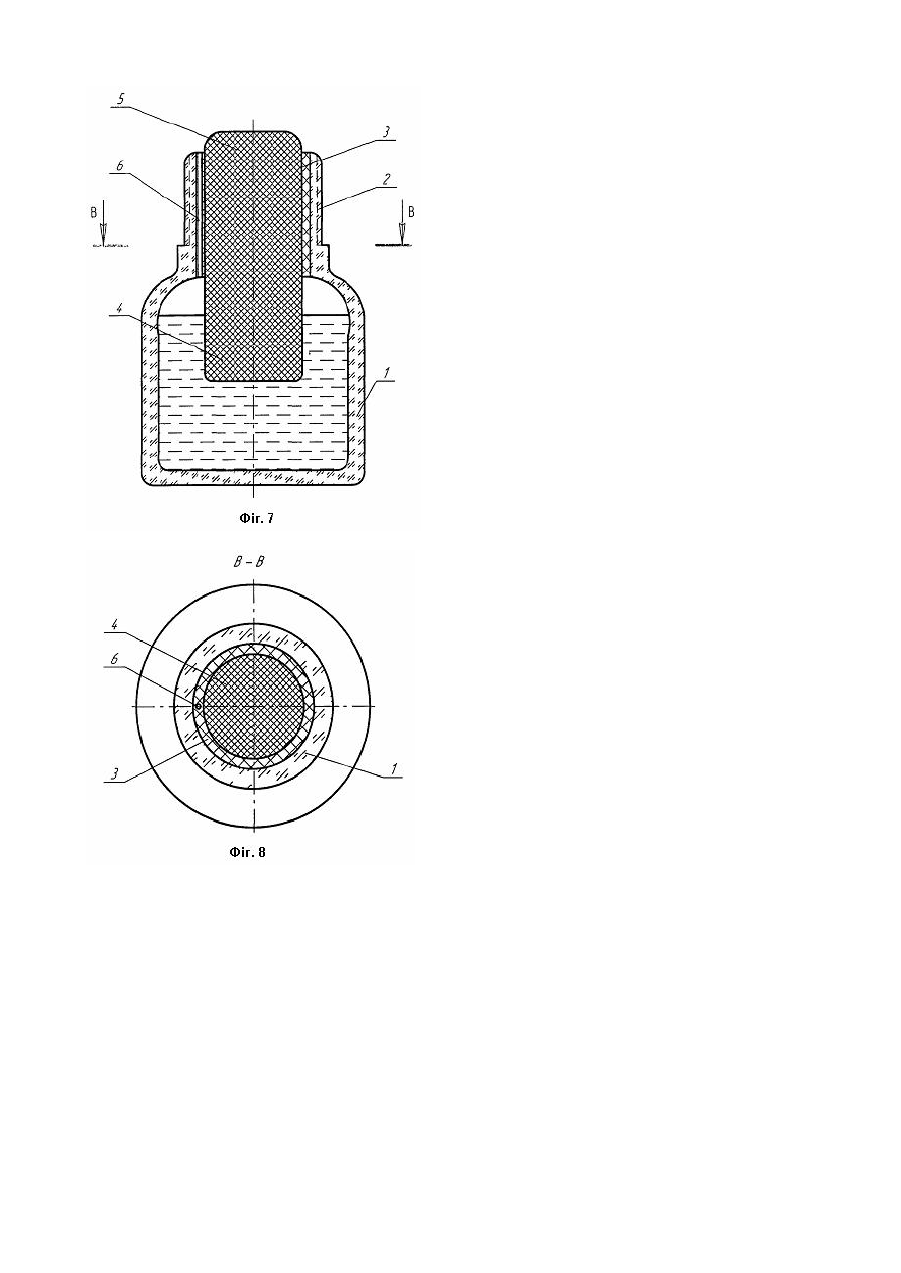

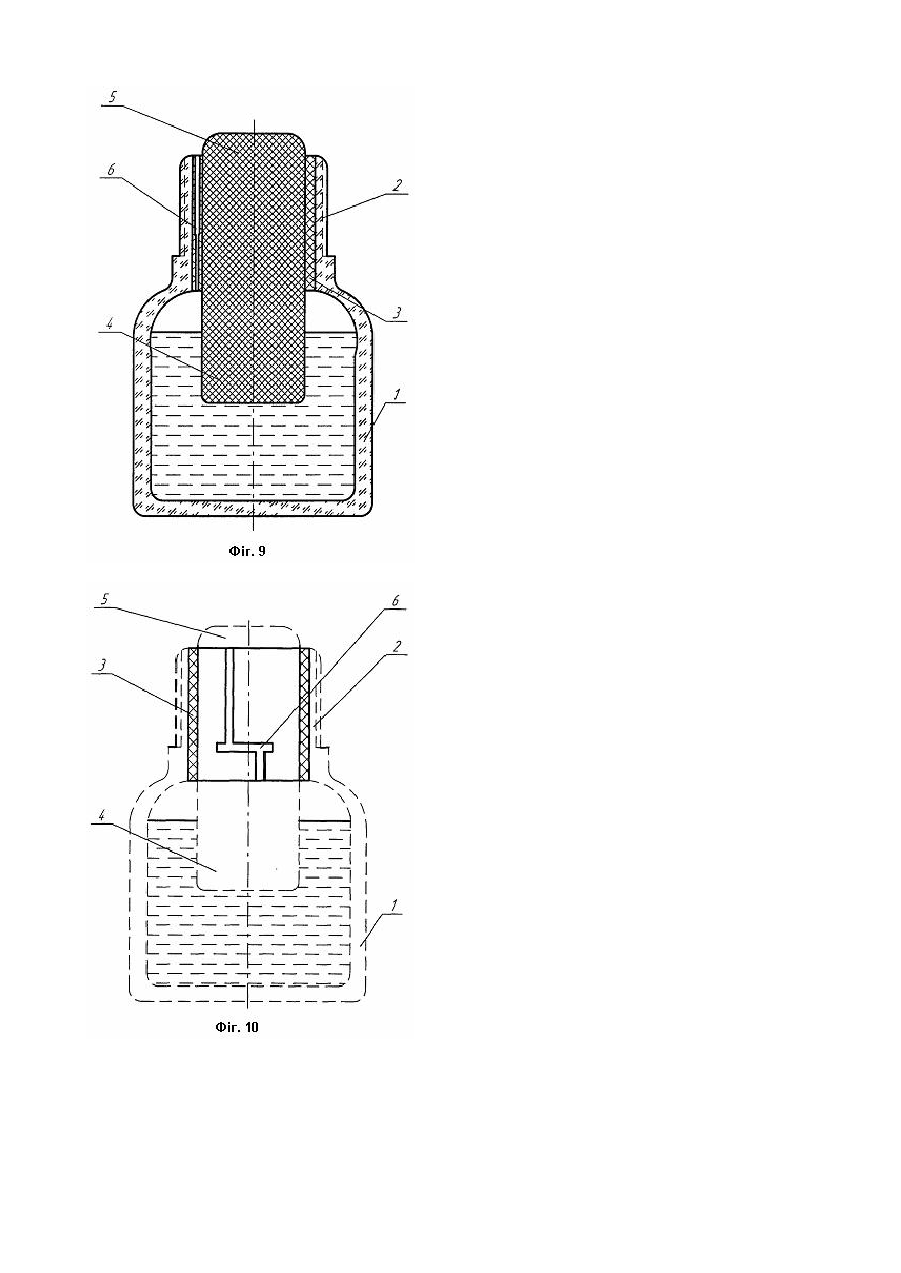

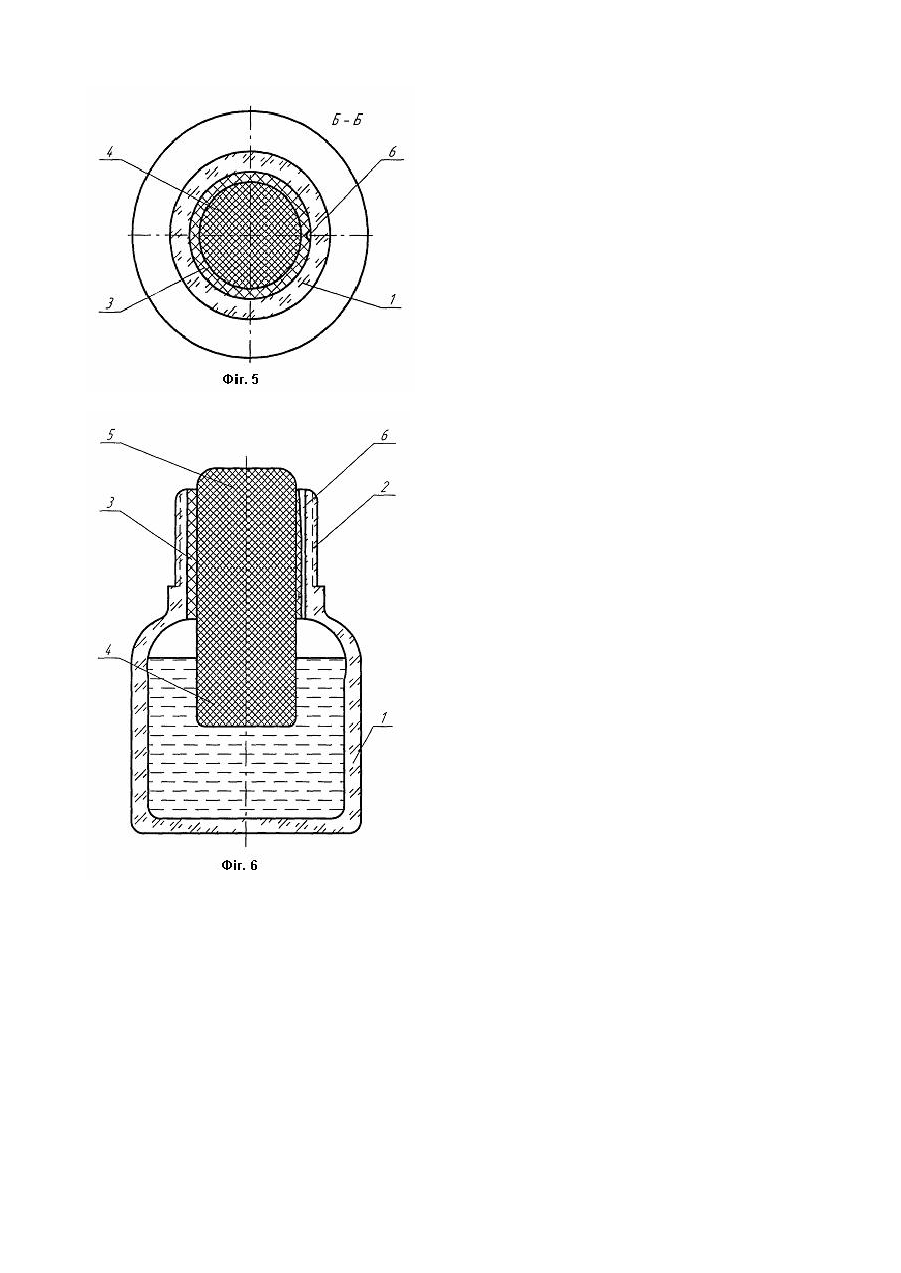

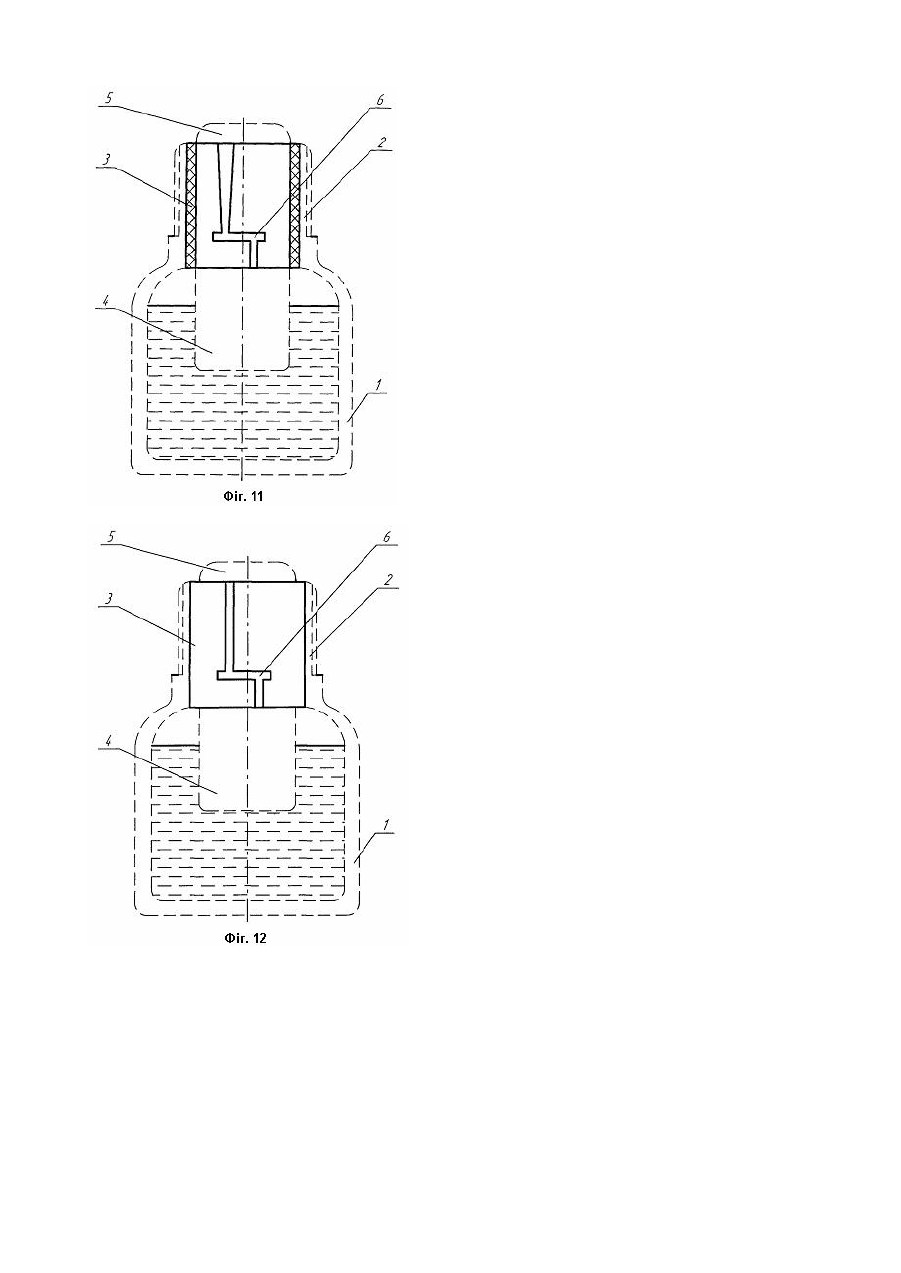

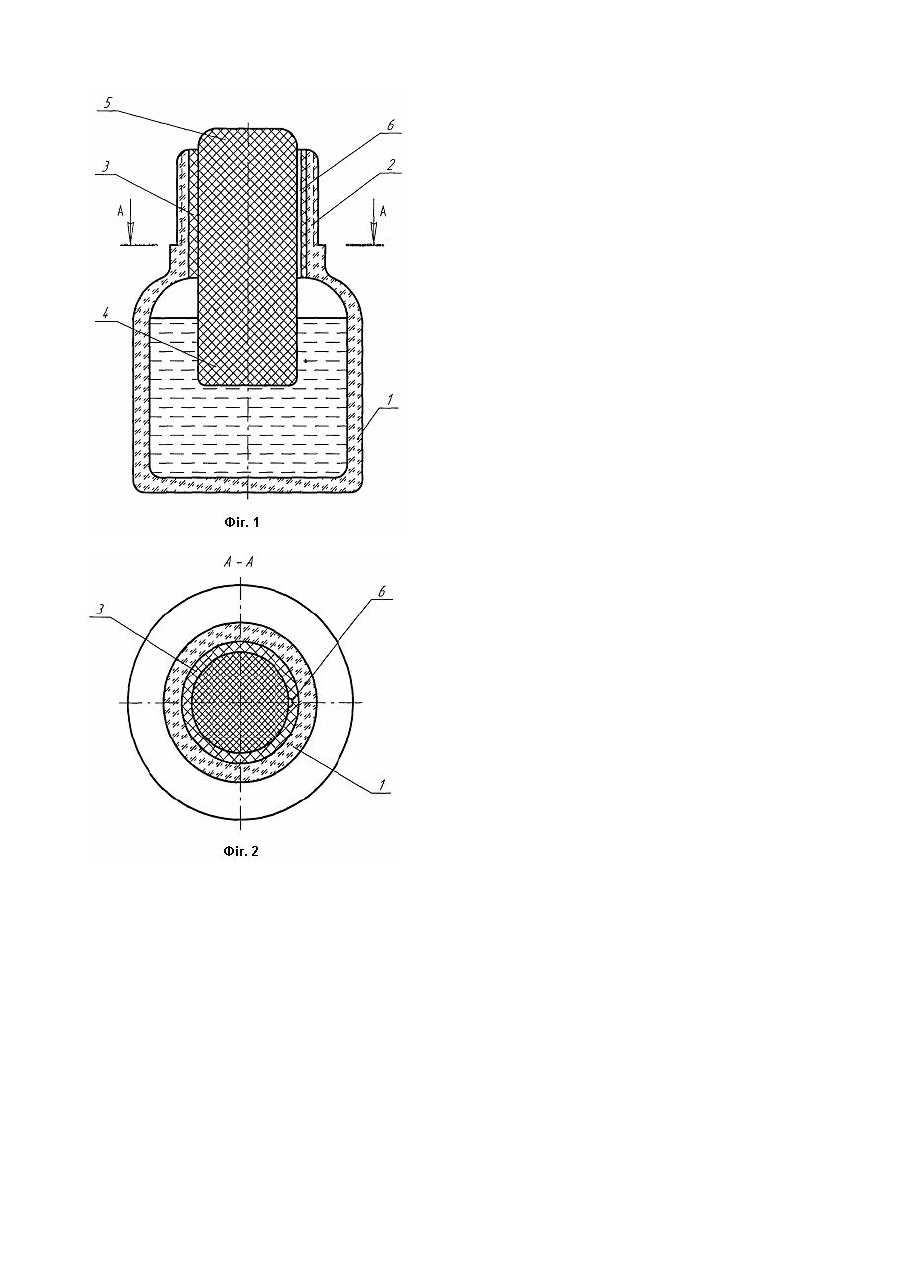

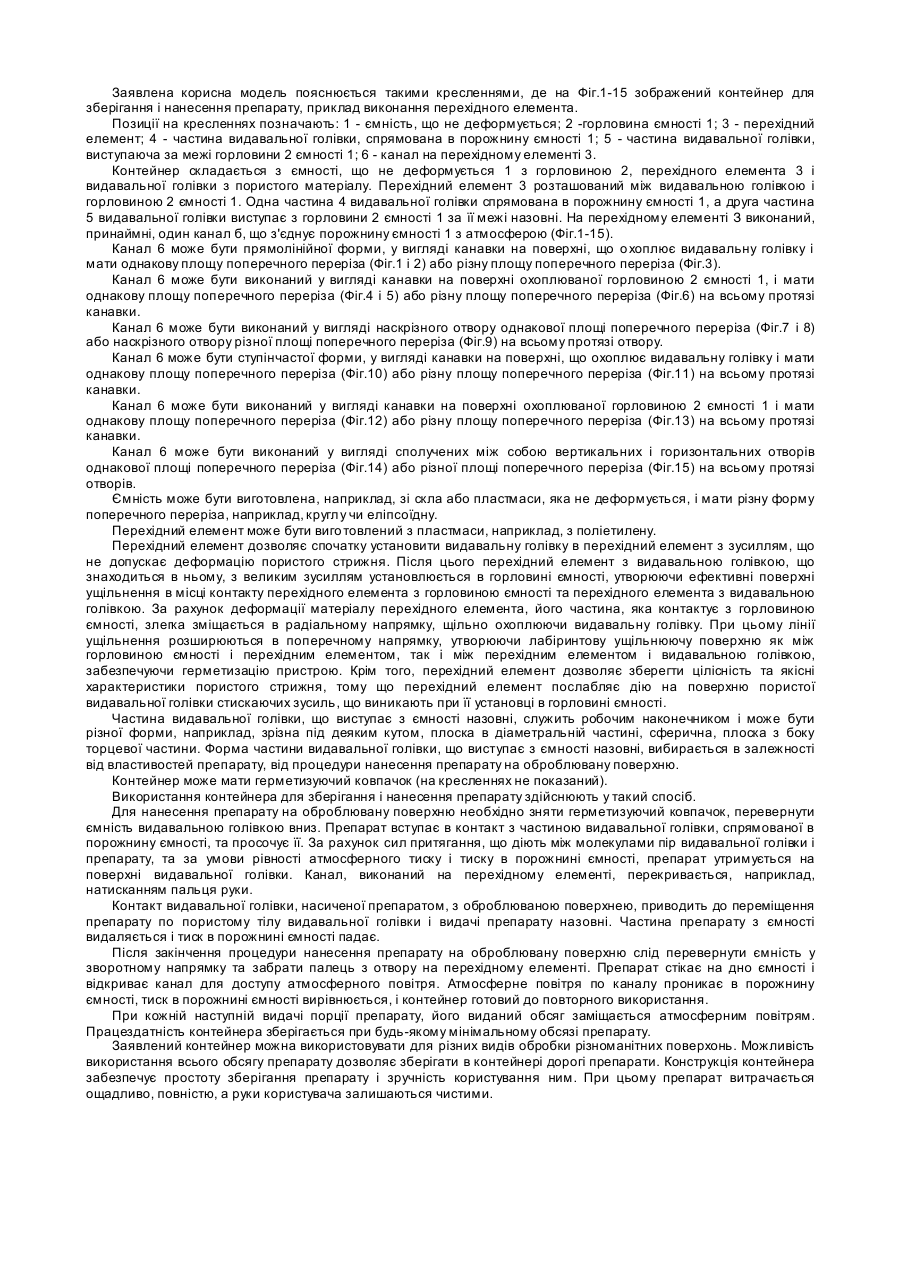

Текст

Корисна модель відноситься до упаковок для зберігання рідких речовин та нанесення їх на оброблювану поверхню, і може бути використана в косметології, медицині, для нанесення препаратів на шкірний покрив, а також в інших галузях промисловості для нанесення різних речовин та обробки відповідних поверхонь. Відомий пристрій для зберігання і нанесення препарату, що складається з ємності, що не деформується, з горловиною, видавальної голівки з пористого матеріалу, встановленої в горловині ємності та герметизуючого ковпачка, розташованого над горлечком ємності. При цьому одна частина видавальної голівки виступає за межі ємності назовні, а друга частина - спрямована в порожнину ємності. На горловині ємності виконані виступи, що фіксують видавальну голівку і запобігають витіканню рідини з ємності [див. патент європейського патентного відомства №0872193, A45D34/04, опуб. 21.10.1998р.]. Недоліком відомої конструкції є те, що виступи, які запобігають витіканню рідини з ємності, не пропускають атмосферне повітря в порожнину ємності при зниженні тиску усередині її. Тому що ємність виготовлена з нееластичного матеріалу, то немає можливості змінити тиск в порожнині ємності деформацією її стінок. Це приводить до того, що видача препарату на оброблювану поверхню здійснюється нерівномірно, а надалі зовсім припиняється. Крім того, конструкція відомого пристрою не дозволяє широко використовувати препарати з підвищеною в'язкістю, такі як, наприклад, гелі, олії. Це обумовлено тим, що рідини з підвищеною в'язкістю мають меншу плинність і їхнє переміщення по пористому тілу без створення додаткового тиску усередині ємності утруднено, а при зниженні тиску усередині порожнини ємності відразу припиняється. Відомий пристрій для зберігання і нанесення препарату, що складається з ємності, що не деформується, з горловиною, видавальної голівки з пористого матеріалу, щільно встановленої в горловині ємності та герметизуючого ковпачка, розташованого над горлечком ємності [патент європейського патентного відомства №0435758, A45D34/02, опуб. 03.07.1991р.] Щільна установка видавальної голівки в горловині ємності, що не деформується, не дозволяє вирівнювати тиск усередині ємності при видачі препарату, що приводить до припинення його видачі на оброблювану поверхню. Крім того, щільна посадка в горловині ємності видавальної голівки приводить до зміни її щільності і, відповідно, її провідної здатності. Зазначені недоліки приводять до нерівномірної видачі препарату на оброблювану поверхню. Найбільш близьким технічним рішенням до заявленої корисної моделі є пристрій для зберігання і нанесення препарату, що складається з ємності з горловиною, в якій виконаний отвір, пористого стрижня і герметизуючого ковпачка, при цьому, один кінець пористого стрижня виступає назовні ємності, а другий спрямований у порожнину ємності. Ємність може бути виконана з матеріалу, який не деформується. Для зберігання провідної здатності пористого стрижня пристрій має перехідний елемент, встановлений в отвір горловини ємності, при цьому в перехідному елементі виконаний центральний отвір, у якому розташований пористий стрижень [посвідчення РФ № 28617 на корисну модель, МПК А61 М 35/00, опуб. 10.04.2003р.]. Недолік відомої конструкції полягає в тім, що при нанесенні певної кількості препарату на оброблювану поверхню обсяг рідини у флаконі зменшується, тиск усередині ємності падає. Це приводить до того, що подача препарату через пористий стрижень, що служить видавальною голівкою, на оброблювану поверхню здійснюється нерівномірно, а надалі і зовсім припиняється, що робить пристрій непрацездатним. Крім того, зазначений недолік обмежує можливості використання у відомому пристрої для обробки поверхонь препаратів з підвищеною в'язкістю. Задачею цієї корисної моделі є забезпечення рівномірної видачі препарату із широким діапазоном в'язкості на оброблювану поверхню з ємності, що не деформується, при будь-якому обсязі препарату, що залишився у ній зі зберіганням провідної здатності видавальної голівки. Технічним результатом, що досягається в результаті рішення поставленої задачі, є вирівнювання тиску в порожнині ємності, що не деформується, при зменшенні в ній обсягу препарату. Поставлена задача досягається тим, що в контейнері для зберігання і видачі препарату, який складається з ємності, що не деформується, з горловиною, перехідного елемента і видавальної голівки з пористого матеріалу, при цьому перехідний елемент розташований між видавальною голівкою і горловиною ємності; одна частина видавальної голівки спрямована в порожнину ємності, а друга частина видавальної голівки виступає з горловини ємності за її межі назовні, згідно корисній моделі, на перехідному елементі виконаний, принаймні, один канал, що з'єднує порожнину ємності з атмосферою. Канал може бути прямолінійної форми, у вигляді канавки на поверхні, що охоплює видавальну голівку або на поверхні охоплюваної горловиною ємності. При цьому канал може мати однакову або різну площу поперечного переріза на всьому протязі канавки. Крім того, канал може бути виконаний у вигляді наскрізного отвору однакової або різної площі поперечного переріза на всьому протязі отвору. Канал може бути ступінчастої форми, у вигляді сполучених між собою вертикальних і горизонтальних канавок на поверхні, що охоплює видавальну голівку або на поверхні охоплюваної горловиною ємності. При цьому канал може мати однакову або різну площу поперечного переріза на всьому протязі канавки. Крім того, канал може бути виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової або різної площі поперечного переріза на всьому протязі отворів. Заявлена сукупність ознак корисної моделі дозволяє при зберіганні провідної здатності видавальної голівки компенсувати зменшення обсягу препарату усередині ємності, що не деформується, атмосферним повітрям, яке по каналу на видавальній голівці або перехідному елементі, або на горловині ємності проникає в порожнину ємності, заповнюючи обсяг, що звільнився і підвищуючи тиск у порожнині ємності до атмосферного. При цьому прямолінійна форма каналу дозволяє найбільш ефективно працювати з препаратами підвищеної в'язкості, ступінчаста форма - з препаратами низької в'язкості. Ступінчаста форма каналу запобігає витіканню препарату низької в'язкості за рахунок утворення лабіринту для потоку рідини. В той же час ступінчаста форма каналу не перешкоджає вільному доступ у атмосферного повітря в порожнину ємности, що сприяє підвищенню тиску в ній до атмосферного. Заявлена корисна модель пояснюється такими кресленнями, де на Фіг.1-15 зображений контейнер для зберігання і нанесення препарату, приклад виконання перехідного елемента. Позиції на кресленнях позначають: 1 - ємність, що не деформується; 2 -горловина ємності 1; 3 - перехідний елемент; 4 - частина видавальної голівки, спрямована в порожнину ємності 1; 5 - частина видавальної голівки, виступаюча за межі горловини 2 ємності 1; 6 - канал на перехідному елементі 3. Контейнер складається з ємності, що не деформується 1 з горловиною 2, перехідного елемента 3 і видавальної голівки з пористого матеріалу. Перехідний елемент 3 розташований між видавальною голівкою і горловиною 2 ємності 1. Одна частина 4 видавальної голівки спрямована в порожнину ємності 1, а друга частина 5 видавальної голівки виступає з горловини 2 ємності 1 за її межі назовні. На перехідному елементі З виконаний, принаймні, один канал б, що з'єднує порожнину ємності 1 з атмосферою (Фіг.1-15). Канал 6 може бути прямолінійної форми, у вигляді канавки на поверхні, що о хоплює видавальну голівку і мати однакову площу поперечного переріза (Фіг.1 і 2) або різну площу поперечного переріза (Фіг.3). Канал 6 може бути виконаний у вигляді канавки на поверхні охоплюваної горловиною 2 ємності 1, і мати однакову площу поперечного переріза (Фіг.4 і 5) або різну площу поперечного переріза (Фіг.6) на всьому протязі канавки. Канал 6 може бути виконаний у вигляді наскрізного отвору однакової площі поперечного переріза (Фіг.7 і 8) або наскрізного отвору різної площі поперечного переріза (Фіг.9) на всьому протязі отвору. Канал 6 може бути ступінчастої форми, у вигляді канавки на поверхні, що охоплює видавальну голівку і мати однакову площу поперечного переріза (Фіг.10) або різну площу поперечного переріза (Фіг.11) на всьому протязі канавки. Канал 6 може бути виконаний у вигляді канавки на поверхні охоплюваної горловиною 2 ємності 1 і мати однакову площу поперечного переріза (Фіг.12) або різну площу поперечного переріза (Фіг.13) на всьому протязі канавки. Канал 6 може бути виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного переріза (Фіг.14) або різної площі поперечного переріза (Фіг.15) на всьому протязі отворів. Ємність може бути виготовлена, наприклад, зі скла або пластмаси, яка не деформується, і мати різну форму поперечного переріза, наприклад, круглу чи еліпсоїдну. Перехідний елемент може бути виго товлений з пластмаси, наприклад, з поліетилену. Перехідний елемент дозволяє спочатку установити видавальну голівку в перехідний елемент з зусиллям, що не допускає деформацію пористого стрижня. Після цього перехідний елемент з видавальною голівкою, що знаходиться в ньому, з великим зусиллям установлюється в горловині ємності, утворюючи ефективні поверхні ущільнення в місці контакту перехідного елемента з горловиною ємності та перехідного елемента з видавальною голівкою. За рахунок деформації матеріалу перехідного елемента, його частина, яка контактує з горловиною ємності, злегка зміщається в радіальному напрямку, щільно охоплюючи видавальну голівку. При цьому лінії ущільнення розширюються в поперечному напрямку, утворюючи лабіринтову ущільнюючу поверхню як між горловиною ємності і перехідним елементом, так і між перехідним елементом і видавальною голівкою, забезпечуючи герметизацію пристрою. Крім того, перехідний елемент дозволяє зберегти цілісність та якісні характеристики пористого стрижня, тому що перехідний елемент послабляє дію на поверхню пористої видавальної голівки стискаючих зусиль, що виникають при її установці в горловині ємності. Частина видавальної голівки, що виступає з ємності назовні, служить робочим наконечником і може бути різної форми, наприклад, зрізна під деяким кутом, плоска в діаметральній частині, сферична, плоска з боку торцевої частини. Форма частини видавальної голівки, що виступає з ємності назовні, вибирається в залежності від властивостей препарату, від процедури нанесення препарату на оброблювану поверхню. Контейнер може мати герметизуючий ковпачок (на кресленнях не показаний). Використання контейнера для зберігання і нанесення препарату здійснюють у такий спосіб. Для нанесення препарату на оброблювану поверхню необхідно зняти герметизуючий ковпачок, перевернути ємність видавальною голівкою вниз. Препарат вступає в контакт з частиною видавальної голівки, спрямованої в порожнину ємності, та просочує її. За рахунок сил притягання, що діють між молекулами пір видавальної голівки і препарату, та за умови рівності атмосферного тиску і тиску в порожнині ємності, препарат утримується на поверхні видавальної голівки. Канал, виконаний на перехідному елементі, перекривається, наприклад, натисканням пальця руки. Контакт видавальної голівки, насиченої препаратом, з оброблюваною поверхнею, приводить до переміщення препарату по пористому тілу видавальної голівки і видачі препарату назовні. Частина препарату з ємності видаляється і тиск в порожнині ємності падає. Після закінчення процедури нанесення препарату на оброблювану поверхню слід перевернути ємність у зворотному напрямку та забрати палець з отвору на перехідному елементі. Препарат стікає на дно ємності і відкриває канал для доступу атмосферного повітря. Атмосферне повітря по каналу проникає в порожнину ємності, тиск в порожнині ємності вирівнюється, і контейнер готовий до повторного використання. При кожній наступній видачі порції препарату, його виданий обсяг заміщається атмосферним повітрям. Працездатність контейнера зберігається при будь-якому мінімальному обсязі препарату. Заявлений контейнер можна використовувати для різних видів обробки різноманітних поверхонь. Можливість використання всього обсягу препарату дозволяє зберігати в контейнері дорогі препарати. Конструкція контейнера забезпечує простоту зберігання препарату і зручність користування ним. При цьому препарат витрачається ощадливо, повністю, а руки користувача залишаються чистими.

Дивитися

Додаткова інформація

Назва патенту англійською

Container for storage and application of liquid preparations

Автори англійською

Polianskii Vladimir Vasilievich

Назва патенту російською

Контейнер для хранения и выдачи жидкого препарата

Автори російською

Полянский Владимир Васильевич

МПК / Мітки

МПК: A45D 34/04, A61M 35/00

Мітки: рідкого, контейнер, зберігання, препарату, видачі
