Контейнер для збереження і видачі препарату

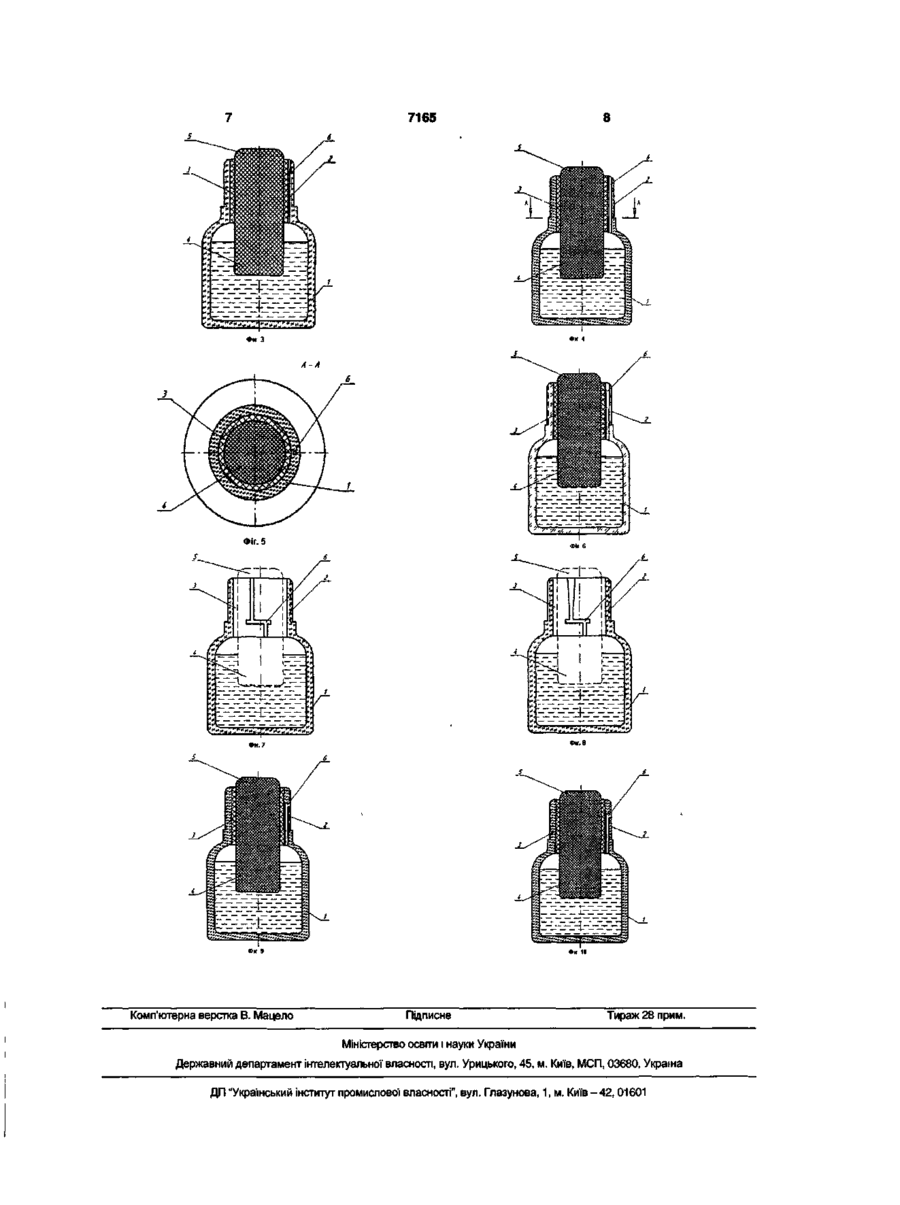

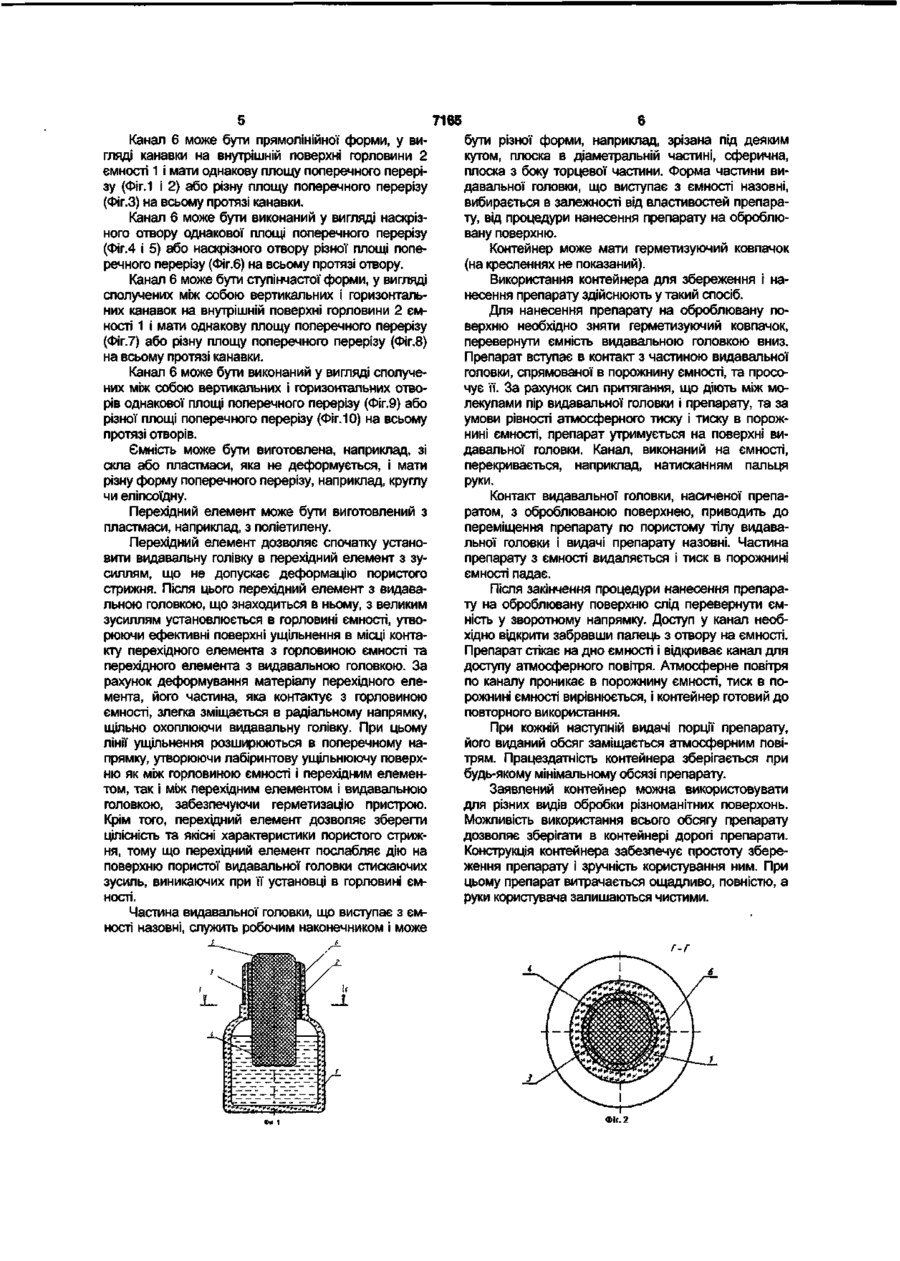

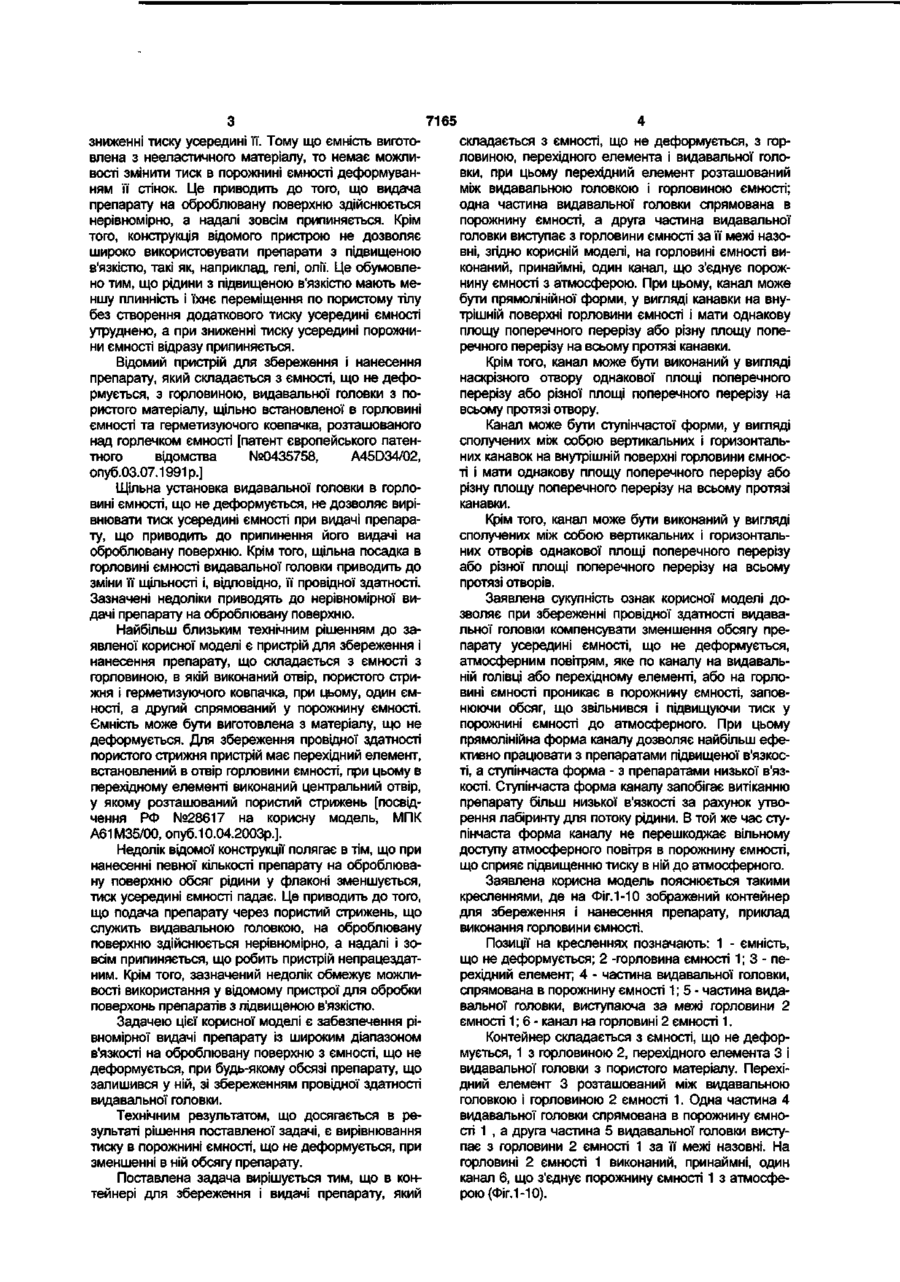

1. Контейнер для збереження і видачі препарату, який складається з ємності, що не деформується, з горловиною, перехідного елемента і головки, при цьому перехідний елемент розташований між видавальною головкою і горловиною ємності, одна частина видавальної головки спрямована в порожнину ємності, а друга частина - виступає з горловини ємності за її межі назовні, який відрізняється тим, що на горловині ємності виконаний принаймні один канал, що з'єднує порожнину ємності з атмосферою. 2. Контейнер за п. 1, який відрізняється тим, що канал має прямолінійну форму. 3. Контейнер за пп. 1, 2, який відрізняється тим, що канал виконаний у вигляді канавки на внутрішній поверхні горловини ємності. 4. Контейнер за пп. 1, 2, який відрізняється тим, що канал має однакову площу поперечного перерізу на всьому протязі канавки. 5. Контейнер за пп. 1, 2, який відрізняється тим, що канал має різну площу поперечного перерізу на всьому протязі канавки. 6. Контейнер за пп. 1, 2, який відрізняється тим, що канал виконаний у вигляді наскрізного отвору однакової площі поперечного перерізу на всьому протязі отвору. 7. Контейнер за пп. 1, 2, який відрізняється тим, що канал виконаний у вигляді наскрізного отвору різної Корисна модель відноситься до упаковок для збереження рідких речовин та нанесення їх на оброблювану поверхню, і може бути використана в косметології, медицині, для нанесення препаратів на шкірний покрив, а також в інших галузях промисловості для нанесення різних речовин та обробки відповідних поверхонь. Відомий пристрій для збереження і нанесення препарату, який складається з ємності, що не деформується, з горловиною, видавальної головки з пористого матеріалу, встановленої в горловині ємності та герметизуючого ковпачка, розташованого над горлечком ємності. При цьому одна частина видавальної головки виступає за межі ємності назовні, а друга частина - спрямована в порожнину ємності. На горловині ємності виконані виступи, що фіксують видавальну голівку і запобігають витіканню рідини з ємності [див. патент європейського патентного відомства №0872193, A45D34/04, опуб.21.10.1998р.] Недоліком відомої конструкції є те, що виступи, які запобігають витіканню рідини з ємності, не пропускають атмосферне повітря в порожнину ємності при ПЛОЩІ ПОПереЧНОГО Перерізу На ВСЬОМУ ПрОТЯЗІ ОТВОРУ 8. Контейнер за п. 1, який відрізняється тим, що канал має ступінчасту форму. 9. Контейнер за пп. 1, 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних канавок на внутрішній поверхні горловини ємності. 10. Контейнер за пп. 1, 8, який відрізняється тим, що канал має однакову площу поперечного перерізу на всьому протязі канавки. 11. Контейнер за пп. 1, 8, який відрізняється тим, що канал має різну площу поперечного перерізу на всьому протязі канавки. 12. Контейнер за пп. 1, 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного перерізу на всьому протязі отворів. 13. Контейнер за пп. 1, 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів різної площі поперечного перерізу на всьому протязі отворів. ео ю CD 7165 зниженні тиску усередині її. Тому що ємність виготовлена з нееластичного матеріалу, то немає можливості змінити тиск в порожнині ємності деформуванням її стінок. Це приводить до того, що видача препарату на оброблювану поверхню здійснюється нерівномірно, а надалі зовсім припиняється. Крім того, конструкція відомого пристрою не дозволяє широко використовувати препарати з підвищеною в'язкістю, такі як, наприклад, гелі, олії. Це обумовлено тим, що рідини з підвищеною в'язкістю мають меншу плинність і їхнє переміщення по пористому тілу без створення додаткового тиску усередині ємності утруднено, а при зниженні тиску усередині порожнини ємності відразу припиняється. Відомий пристрій для збереження і нанесення препарату, який складається з ємності, що не деформується, з горловиною, видавальної головки з пористого матеріалу, щільно встановленої в горловині ємності та герметизуючого ковпачка, розташованого над горлечком ємності [патент європейського патентного відомства №0435758, A45D34/02, опуб.03.07.1991р.] Щільна установка видавальної головки в горловині ємності, що не деформується, не дозволяє вирівнювати тиск усередині ємності при видачі препарату, що приводить до припинення його видачі на оброблювану поверхню. Крім того, щільна посадка в горловині ємності видавальноїголовки приводить до зміни її щільності і, відповідно, її провідної здатності. Зазначені недоліки приводять до нерівномірної видачі препарату на оброблювану поверхню. Найбільш близьким технічним рішенням до заявленої корисної моделі є пристрій для збереження і нанесення препарату, що складається з ємності з горловиною, в якій виконаний отвір, пористого стрижня і герметизуючого ковпачка, при цьому, один ємності, а другий спрямований у порожнину ємності. Ємність може бути виготовлена з матеріалу, що не деформується. Для збереження провідної здатності пористого стрижня пристрій має перехідний елемент, встановлений в отвір горловини ємності, при цьому в перехідному елементі виконаний центральний отвір, у якому розташований пористий стрижень [посвідчення РФ №28617 на корисну модель, МПК А61М35/00, опуб. 10.04.2003р.]. Недолік відомої конструкції полягає в тім, що при нанесенні певної кількості препарату на оброблювану поверхню обсяг рідини у флаконі зменшується, тиск усередині ємності падає. Це приводить до того, що подача препарату через пористий стрижень, що служить видавальною головкою, на оброблювану поверхню здійснюється нерівномірно, а надалі і зовсім припиняється, що робить пристрій непрацездатним. Крім того, зазначений недолік обмежує можливості використання у відомому пристрої для обробки поверхонь препаратів з підвищеною в'язкістю. Задачею цієї корисної моделі є забезпечення рівномірної видачі препарату із широким діапазоном в'язкості на оброблювану поверхню з ємності, що не деформується, при будь-якому обсязі препарату, що залишився у ній, зі збереженням провідної здатності видавальної головки. Технічним результатом, що досягається в результаті рішення поставленої задачі, є вирівнювання тиску в порожнині ємності, що не деформується, при зменшенні в ній обсягу препарату. Поставлена задача вирішується тим, що в контейнері для збереження і видачі препарату, який складається з ємності, що не деформується, з горловиною, перехідного елемента і видавальної головки, при цьому перехідний елемент розташований між видавальною головкою і горловиною ємності; одна частина видавальної головки спрямована в порожнину ємності, а друга частина видавальної головки виступає з горловини ємності за її межі назовні, згідно корисній моделі, на горловині ємності виконаний, принаймні, один канал, що з'єднує порожнину ємності з атмосферою. При цьому, канал може бути прямолінійної форми, у вигляді канавки на внутрішній поверхні горловини ємності і мати однакову площу поперечного перерізу або різну площу поперечного перерізу на всьому протязі канавки. Крім того, канал може бути виконаний у вигляді наскрізного отвору однакової площі поперечного перерізу або різної площі поперечного перерізу на всьому протязі отвору. Канал може бути ступінчастої форми, у вигляді сполучених між собою вертикальних і горизонтальних канавок на внутрішній поверхні горловини ємності і мати однакову площу поперечного перерізу або різну площу поперечного перерізу на всьому протязі канавки. Крім того, канал може бути виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного перерізу або різної площі поперечного перерізу на всьому протязі отворів. Заявлена сукупність ознак корисної моделі дозволяє при збереженні провідної здатності видавальної головки компенсувати зменшення обсягу препарату усередині ємності, що не деформується, атмосферним повітрям, яке по каналу на видавапьній голівці або перехідному елементі, або на горловині ємності проникає в порожнину ємності, заповнюючи обсяг, що звільнився і підвищуючи тиск у порожнині ємності до атмосферного. При цьому прямолінійна форма каналу дозволяє найбільш ефективно працювати з препаратами підвищеної в'язкості, а ступінчаста форма - з препаратами низької в'язкості. Ступінчаста форма каналу запобігає витіканню препарату більш низької в'язкості за рахунок утворення лабіринту для потоку рідини. В той же час ступінчаста форма каналу не перешкоджає вільному доступу атмосферного повітря в порожнину ємності, що сприяє підвищенню тиску в ній до атмосферного. Заявлена корисна модель пояснюється такими кресленнями, де на Фіг.1-10 зображений контейнер для збереження і нанесення препарату, приклад виконання горловини ємності. Позиції на кресленнях позначають: 1 - ємність, що не деформується; 2 -горловина ємності 1; 3 - перехідний елемент; 4 - частина видавальної головки, спрямована в порожнину ємності 1; 5 - частина видавальної головки, виступаюча за межі горловини 2 ємності 1; 6 - канал на горловині 2 ємності 1. Контейнер складається з ємності, що не деформується, 1 з горловиною 2, перехідного елемента 3 і видавальної головки з пористого матеріалу. Перехідний елемент 3 розташований між видавальною головкою і горловиною 2 ємності 1. Одна частина 4 видавальної головки спрямована в порожнину ємності 1 , а друга частина 5 видавальної головки виступає з горловини 2 ємності 1 за її межі назовні. На горловині 2 ємності 1 виконаний, принаймні, один канал 6, що з'єднує порожнину ємності 1 з атмосферою (Фіг.1-10). 7165 Канал 6 може бути прямолінійної форми, у вигляді канавки на внутрішній поверхні горловини 2 ємності 1 і мати однакову площу поперечного перерізу (Фіг.1 і 2) або різну площу поперечного перерізу (Фіг.З) на всьому протязі канавки. Канал 6 може бути виконаний у вигляді наскрізного отвору однакової площі поперечного перерізу (Фіг.4 і 5) або наскрізного отвору різної площі поперечного перерізу (Фіг.6) на всьому протязі отвору. Канал 6 може бути ступінчастої форми, у вигляді сполучених між собою вертикальних і горизонтальних канавок на внутрішній поверхні горловини 2 ємності 1 і мати однакову площу поперечного перерізу (Фіг.7) або різну площу поперечного перерізу (Фіг.8) на всьому протязі канавки. Канал 6 може бути виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного перерізу (Фіг.9) або різної площі поперечного перерізу (Фіг.10) на всьому протязі отворів. Ємність може бути виготовлена, наприклад, зі скла або пластмаси, яка не деформується, і мати різну форму поперечного перерізу, наприклад, круглу чи еліпсоїдну. Перехідний елемент може бути виготовлений з пластмаси, наприклад, з поліетилену. Перехідний елемент дозволяє спочатку установити видавальну голівку в перехідний елемент з зусиллям, що не допускає деформацію пористого стрижня. Після цього перехідний елемент з видавальною головкою, що знаходиться в ньому, з великим зусиллям установлюється в горловині ємності, утворюючи ефективні поверхні ущільнення в місці контакту перехідного елемента з горловиною ємності та перехідного елемента з видавальною головкою. За рахунок деформування матеріалу перехідного елемента, його частина, яка контактує з горловиною ємності, злегка зміщається в радіальному напрямку, щільно охоплюючи видавальну голівку. При цьому лінії ущільнення розширюються в поперечному напрямку, утворюючи лабіринтову ущільнюючу поверхню як між горловиною ємності і перехідним елементом, так і між перехідним елементом і видавальною головкою, забезпечуючи герметизацію пристрою. Крім того, перехідний елемент дозволяє зберегти цілісність та якісні характеристики пористого стрижня, тому що перехідний елемент послабляє дію на поверхню пористої видавальної головки стискаючих зусиль, виникаючих при її установці в горловині ємності. Частина видавальної головки, що виступає з ємності назовні, служить робочим наконечником і може бути різної форми, наприклад, зрізана під деяким кутом, плоска в діаметральній частині, сферична, плоска з боку торцевої частини. Форма частини видавальної головки, що виступає з ємності назовні, вибирається в залежності від властивостей препарату, від процедури нанесення препарату на оброблювану поверхню. Контейнер може мати герметизуючий ковпачок (на кресленнях не показаний). Використання контейнера для збереження і нанесення препарату здійснюють у такий спосіб. Для нанесення препарату на оброблювану поверхню необхідно зняти герметизуючий ковпачок, перевернути ємність видавальною головкою вниз. Препарат вступає в контакт з частиною видавальної головки, спрямованої в порожнину ємності, та просочує її. За рахунок сил притягання, що діють між молекулами пір видавальної головки і препарату, та за умови рівності атмосферного тиску і тиску в порожнині ємності, препарат утримується на поверхні видавальної головки. Канал, виконаний на ємності, перекривається, наприклад, натисканням пальця руки. Контакт видавальної головки, насиченої препаратом, з оброблюваною поверхнею, приводить до переміщення препарату по пористому тілу видавальної головки і видачі препарату назовні. Частина препарату з ємності видаляється і тиск в порожнині ємності падає. Після закінчення процедури нанесення препарату на оброблювану поверхню слід перевернути ємність у зворотному напрямку. Доступ у канал необхідно відкрити забравши палець з отвору на ємності. Препарат стікає на дно ємності і відкриває канал для доступу атмосферного повітря. Атмосферне повітря по каналу проникає в порожнину ємності, тиск в порожнині ємності вирівнюється, і контейнер готовий до повторного використання. При кожній наступній видачі порції препарату, його виданий обсяг заміщається атмосферним повітрям. Працездатність контейнера зберігається при будь-якому мінімальному обсязі препарату. Заявлений контейнер можна використовувати для різних видів обробки різноманітних поверхонь. Можливість використання всього обсягу препарату дозволяє зберігати в контейнері дорогі препарати. Конструкція контейнера забезпечує простоту збереження препарату і зручність користування ним. При цьому препарат витрачається ощадливо, повністю, а руки користувача залишаються чистими. г-г Фіг. 2 7165 A-A Фіг. 5 ,/f \r Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
