Контейнер для збереження і видачі препарату

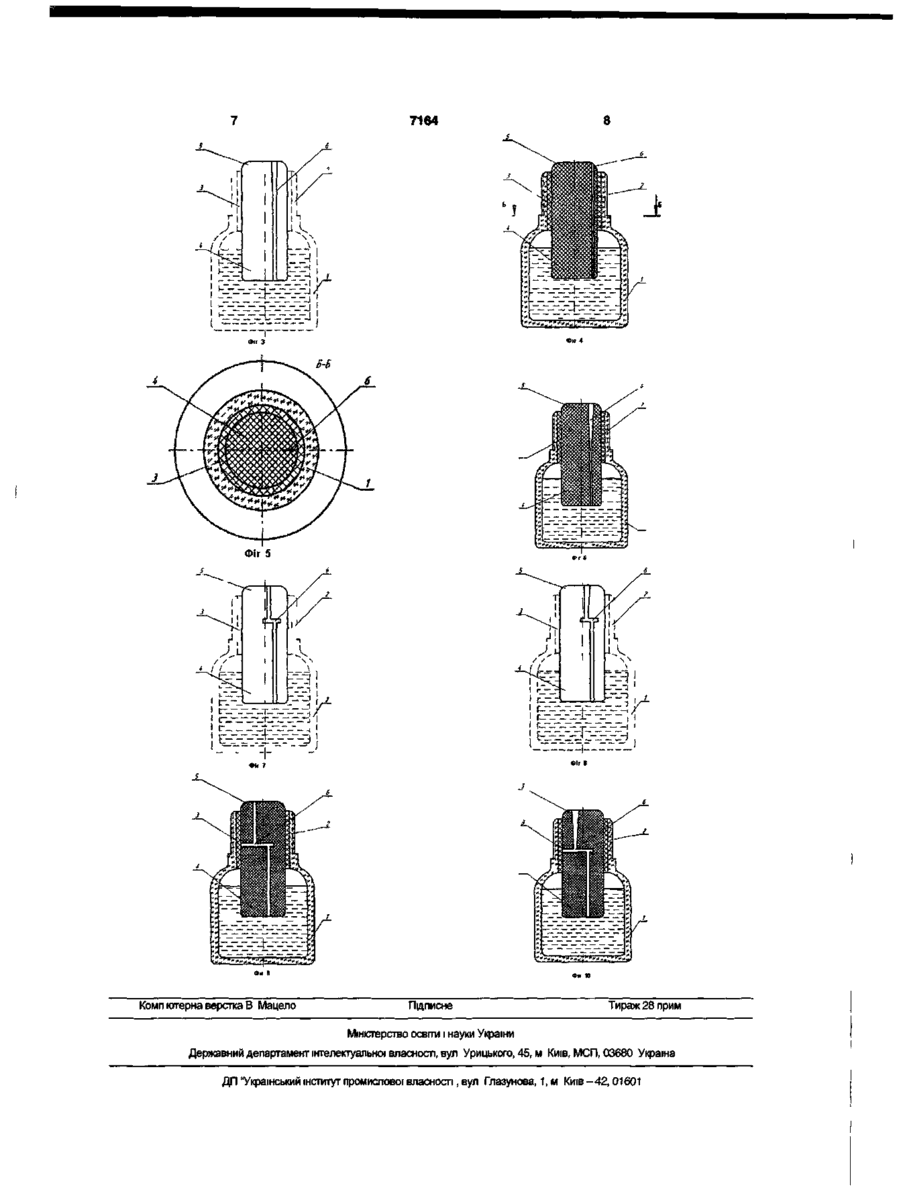

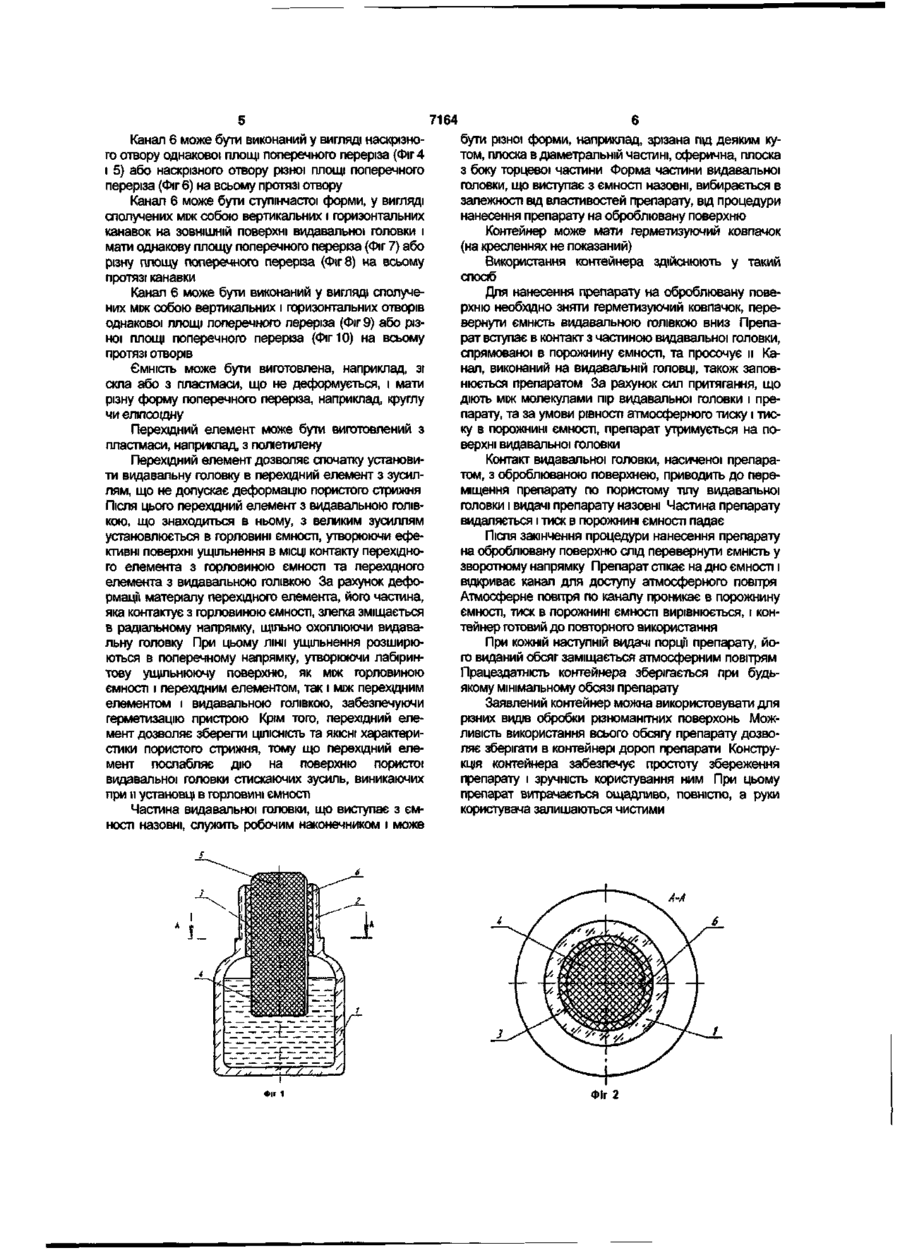

1 Контейнер для збереження і видачі препарату, який складається з ємності, що не деформується, з горловиною, перехідного елемента і видавальної головки з пористого матеріалу, при цьому перехщний елемент розташований між видавальною головкою і горловиною ємності, одна частина видавальної головки спрямована в порожнину ємності, а друга частина - виступає з горловини ємності за її межі назовні, який відрізняється тим, що на видавальній ГОЛІВЦІ виконаний принаймні один канал, що з єднує порожнину ємності з атмосферою 2 Контейнер за п 1, який відрізняється тим, що канал має прямолінійну форму 3 Контейнер за п 2, який відрізняється тим, що канал виконаний у вигляді канавки на ЗОВНІШНІЙ поверхні видавальної головки 4 Контейнер за п 2, який відрізняється тим, що канал має однакову площу поперечного перерізу на всьому протязі канавки 5 Контейнер за п 2, який відрізняється тим, що канал має різну площу поперечного перерізу на всьому протязі канавки 6 Контейнер за п 2, який відрізняється тим, що канал виконаний у вигляді наскрізного отвору однакової площі поперечного перерізу на всьому протязі отвору 7 Контейнер за п 2, який відрізняється тим, що канал виконаний у вигляді наскрізного отвору різної площі поперечного перерізу на всьому протязі отвору 8 Контейнер за п 1, який відрізняється тим, що канал має ступінчасту форму 9 Контейнер за п 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних канавок на ЗОВНІШНІЙ поверхні видавальної головки 10 Контейнер за п 8, який відрізняється тим, що канал має однакову площу поперечного перерізу на всьому протязі канавки 11 Контейнер за п 8, який відрізняється тим, що канал має різну площу поперечного перерізу на всьому протязі канавки 12 Контейнер за п 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного перерізу на всьому протязі отворів 13 Контейнер за п 8, який відрізняється тим, що канал виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів різної площі поперечного перерізу на всьому протязі отворів Корисна модель відноситься до упаковок для збереження рідких речовин та нанесення їх на оброблювану поверхню, і може бути використана в медицині, косметології для нанесення препаратів на шкірний покрив, а також в інших галузях промисловості для нанесення різних речовин та обробки ВІДПОВІДНИХ поверхонь Відомий пристрій для збереження і нанесення препарату, що складається з ємності, що не деформується, з горловиною, видавальної головки з порис того матеріалу, встановленої в горловині ємності та герметизуючого ковпачка, розташованого над горлечком ємності При цьому одна частина видавальної головки виступає за межі ємності назовні, а друга частина - спрямована в порожнину ємності На горловині ємності виконані виступи, що фіксують видавальну головку і запобігають витіканню рідини з ємності [див патент європейського патентного відомства №0872193, A45D34/04, опуб 21 10 1998р ] Недоліком відомої конструкції є те, що виступи, які запобігають витіканню рідини з ємності, не пропускають атмосферне повітря в порожнину ємності при зниженні тиску усередині н Тому що ємність виготовлена з нееластичного матеріалу, то немає можливості змінити тиск в порожнині ємності деформацією п спнок Це приводить до того, що видача препарату на со о> 7164 оброблювану поверхню здійснюється нерівномірно, а надалі зовам припиняється Крім того, конструкція відомого пристрою не дозволяє широко використовувати препарати з підвищеною в'язкістю, такі як, наприклад, гелі, олП Це обумовлено тим, що рідини з підвищеною вязкістю мають меншу плинність і їхнє переміщення по пористому тілу без створення додаткового тиску усередині ємності утруднено, а при зниженні тиску усередині порожнини ємності відразу припиняється Відомий пристрій для збереження і нанесення препарату, який складається з ємності, що не деформується, з горловиною, видавальної головки з пористого матеріалу, щільно встановленої в горловині ємності та герметизуючого ковпачка, розташованого над горлечком ємності [патент європейського патентного відомства №0435758, A45D34/02, опуб 03 07 1991 р ] Щільна установка видавальної головки в горловині ємності, що не деформується, не дозволяє вирівнювати тиск усередині ємності при видачі препарату, що приводить до припинення його видачі на оброблювану поверхню Крім того, щільна посадка в горловині ємності видавальної головки приводить до змінии ЩІЛЬНОСТІ і, ВІДПОВІДНО, м провідної здатності Зазначені недоліки приводять до нерівномірної видачі препарату на оброблювану поверхню Найбільш близьким технічним рішенням до заявленої корисної моделі є пристрій для збереження і нанесення препарату, що складається з ємності з горловиною, в якій виконаний отвір, пористого стрижня і герметизуючого ковпачка, при цьому, один кінець пористого стрижня виступає назовні ємності, а другий спрямований у порожнину ємності Ємність може бути виконана з матеріалу, що не деформується Для збереження провідної здатності пористого стрижня пристрій має перехідний елемент, встановлений в отвір горловини ємності, при цьому в перехідному елементі виконаний центральний отвір, у якому розташований пористий стрижень [посвідчення РФ №28617 на корисну модель, МПК А61М35/00, опуб 10 04 2003р ] Недолік відомої конструкції полягає в тім, що при нанесенні певної КІЛЬКОСТІ препарату на оброблювану поверхню обсяг рідини у флаконі зменшується, тиск усередині ємності падає Це приводить до того, що подача препарату через пористий стрижень, що служить видавальною голівкою, на оброблювану поверхню здійснюється нерівномірно, а надалі і зовам припиняється, що робить пристрій непрацездатним Крім того, зазначений недолік обмежує можливості використання у відомому пристрої для обробки поверхонь препаратів з пщвищеною в'язкістю Задачею цієї корисної моделі є забезпечення рівномірної видачі препарату із широким діапазоном в'язкості на оброблювану поверхню з ємності, що не деформується, при будь-якому обсязі препарату, що залишився у ній зі збереженням провідної здатності видавальної головки Технічним результатом, що досягається в результаті рішення поставленої задачі є вирівнювання тиску в порожнині ємності, що не деформується, при зменшенні в ній обсягу препарату Поставлена задача досягається тим, що в контейнері для збереження і видачі препарату, який складається з ємності, що не деформується, з горловиною, перехідного елемента і видавальної головки з пористого матеріалу, при цьому перехідний елемент розташований між видавальною голівкою і горловиною ємності, одна частина видавальної головки спрямована в порожнину ємності, а друга частина видавальної головки виступає з горловини ємності назовні, згідно корисній моделі, на видавальній головці виконаний, принаймні, один канал, що з'єднує порожнину ємності з атмосферою Канал може бути прямолінійної форми у вигляді канавки на ЗОВНІШНІЙ поверхні видавальної головки При цьому, канал може мати однакову або різну площу поперечного переріза на всьому протязі канавки Канал може бути виконаний у вигляді наскрізного отвору однакової або різної площі поперечного переріза на всьому протязі отвору Канал може бути ступінчастої форми у вигляді сполучених між собою вертикальних і горизонтальних канавок на ЗОВНІШНІЙ поверхні видавальної головки При цьому, канал може мати однакову або різну площу поперечного переріза на всьому протязі канавки Канал може бути виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової або різної площі поперечного переріза на всьому протязі отворів Заявлена сукупність ознак корисної моделі дозволяє при збереженні провідної здатності видавальної головки компенсувати зменшення обсягу препарату усередині ємності, що не деформується, атмосферним повітрям, яке по каналу на видавальній головці і або перехідному елементі або на горловині ємності проникає в порожнину ємності, заповнюючи обсяг, що звільнився і підвищуючи тиск у порожнині ємності до атмосферного При цьому прямолінійна форма каналу дозволяє найбільш ефективно працювати з препаратами підвищеної в'язкості, ступінчаста форма - з препаратами низької в'язкості Ступінчаста форма каналу запобігає витіканню препарату більш низької в'язкості за рахунок утворення лабіринту для потоку рідини В той же час ступінчаста форма каналу не перешкоджає вільному доступу атмосферного повітря в порожнину ємності, що сприяє підвищенню тиску в ній до атмосферного Заявлена корисна модель пояснюється такими кресленнями, де на Фіг 1-10 зображений контейнер для збереження і нанесення препарату, приклад виконання видавальної головки Позицм на кресленнях позначають 1 - ємність, що не деформується, 2 -горловина ємності 1,3- перехідний елемент; 4 - частина видавальної головки, спрямована в порожнину ємності 1,5- частина видавальної головки, виступаюча за межі горловини 2 ємності 1,6- канал на видавальній головці Контейнер складається з ємності, що не деформується, 1 з горловиною 2, перехідного елемента 3 і видавальної головки з пористого матеріалу Перехідний елемент 3 розташований між видавальною голівкою і горловиною 2 ємності 1 Одна частина 4 видавальної головки спрямована в порожнину ємності 1 , а друга частина 5 видавальної головки виступає з горловини 2 ємності 1 за м межі назовні На видавальній головці виконаний, принаймні, один канал 6, що з'єднує порожнину ємності з атмосферою (Фіг 1-10) Канал 6 може бути прямолінійної форми, у вигляді канавки на ЗОВНІШНІЙ поверхні видавальної головки і мати однакову площу поперечного переріза (Фіг 1 і 2) або різну площу поперечного переріза (Фіг 3) на всьому протязі канавки 7164 Канал 6 може бути виконаний у вигляді наскрізного отвору однакової площі поперечного переріза (Фіг 4 і 5) або наскрізного отвору різної площі поперечного переріза (Фіг 6) на всьому протязі отвору Канал 6 може бути ступінчастої форми, у вигляді сполучених між собою вертикальних і горизонтальних канавок на ЗОВНІШНІЙ поверхні видавальної головки і мати однакову площу поперечного переріза (Фіг 7) або різну площу поперечного переріза (Фіг 8) на всьому протязі канавки Канал 6 може бути виконаний у вигляді сполучених між собою вертикальних і горизонтальних отворів однакової площі поперечного переріза (Фіг 9) або різної площі поперечного переріза (Фіг 10) на всьому протязі отворів Ємність може бути виготовлена, наприклад, зі скла або з пластмаси, що не деформується, і мати різну форму поперечного переріза, наприклад, круглу чи еліпсоїдну Перехідний елемент може бути виготовлений з пластмаси, наприклад, з поліетилену Перехідний елемент дозволяє спочатку установити видавальну головку в перехідний елемент з зусиллям, що не допускає деформацію пористого стрижня Після ЦЬОГО перехідний елемент з видавальною голівкою, що знаходиться в ньому, з великим зусиллям установлюється в горловині ємності, утворюючи ефективні поверхні ущільнення в МІСЦІ контакту перехщного елемента з горловиною ємності та перехідного елемента з видавальною голівкою За рахунок деформації матеріалу перехідного елемента, його частина, яка контактує з горловиною ємності, злегка зміщається в радіальному напрямку, щільно охоплюючи видавальну головку При цьому лінії ущільнення розширюються в поперечному напрямку, утворюючи лабіринтову ущільнюючу поверхню, як між горловиною ємності і перехідним елементом, так і між перехідним елементом і видавальною голівкою, забезпечуючи герметизацію пристрою Крім того, перехідний елемент дозволяє зберегти ЦІЛІСНІСТЬ та ЯКІСНІ характеристики пористого стрижня, тому що перехідний елемент послабляє дію на поверхню пористої видавальної головки стискаючих зусиль, виникаючих при п установці в горловині ємності Частина видавальної головки, що виступає з ємності назовні, служить робочим наконечником і може бути різної форми, наприклад, зрізана під деяким кутом, плоска в діаметральній частині, сферична, плоска з боку торцевої частини Форма частини видавальної головки, що виступає з ємності назовні, вибирається в залежності вщ властивостей препарату, від процедури нанесення препарату на оброблювану поверхню Контейнер може мати герметизуючий ковпачок (на кресленнях не показаний) Використання контейнера здійснюють у такий спосіб Для нанесення препарату на оброблювану поверхню необхідно зняти герметизуючий ковпачок, перевернути ємність видавальною голівкою вниз Препарат вступає в контакт з частиною видавальної головки, спрямованої в порожнину ємності, та просочує м Канал, виконаний на видавальній головці, також заповнюється препаратом За рахунок сил притягання, що діють між молекулами пір видавальної головки і препарату, та за умови рівності атмосферного тиску і тиску в порожнині ємності, препарат утримується на поверхні видавальної головки Контакт видавальної головки, насиченої препаратом, з оброблюваною поверхнею, приводить до переміщення препарату по пористому тілу видавальної головки і видачі препарату назовні Частина препарату видаляється і тиск в порожнині ємності падає Після закінчення процедури нанесення препарату на оброблювану поверхню слід перевернути ємність у зворотному напрямку Препарат стікає на дно ємності і відкриває канал для доступу атмосферного повітря Атмосферне повітря по каналу проникає в порожнину ємності, тиск в порожнині ємності вирівнюється, і контейнер готовий до повторного використання При кожній наступній видачі порцм препарату, його виданий обсяг заміщається атмосферним повітрям Працездатність контейнера зберігається при будьякому мінімальному обсязі препарату Заявлений контейнер можна використовувати для різних видів обробки різноманітних поверхонь Можливість використання всього обсягу препарату дозволяє зберігати в контейнері дороп препарати Конструкція контейнера забезпечує простоту збереження препарату і зручність користування ним При цьому препарат витрачається ощадливо, повністю, а руки користувача залишаються чистими Фіг 2 7164 Фіг З Комп ютерна верстка В Мацело Пщписне Тираж 28 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності, вул Глазунова, 1, м Київ-42,01601
