Культиватор для передпосівного обробітку ґрунту

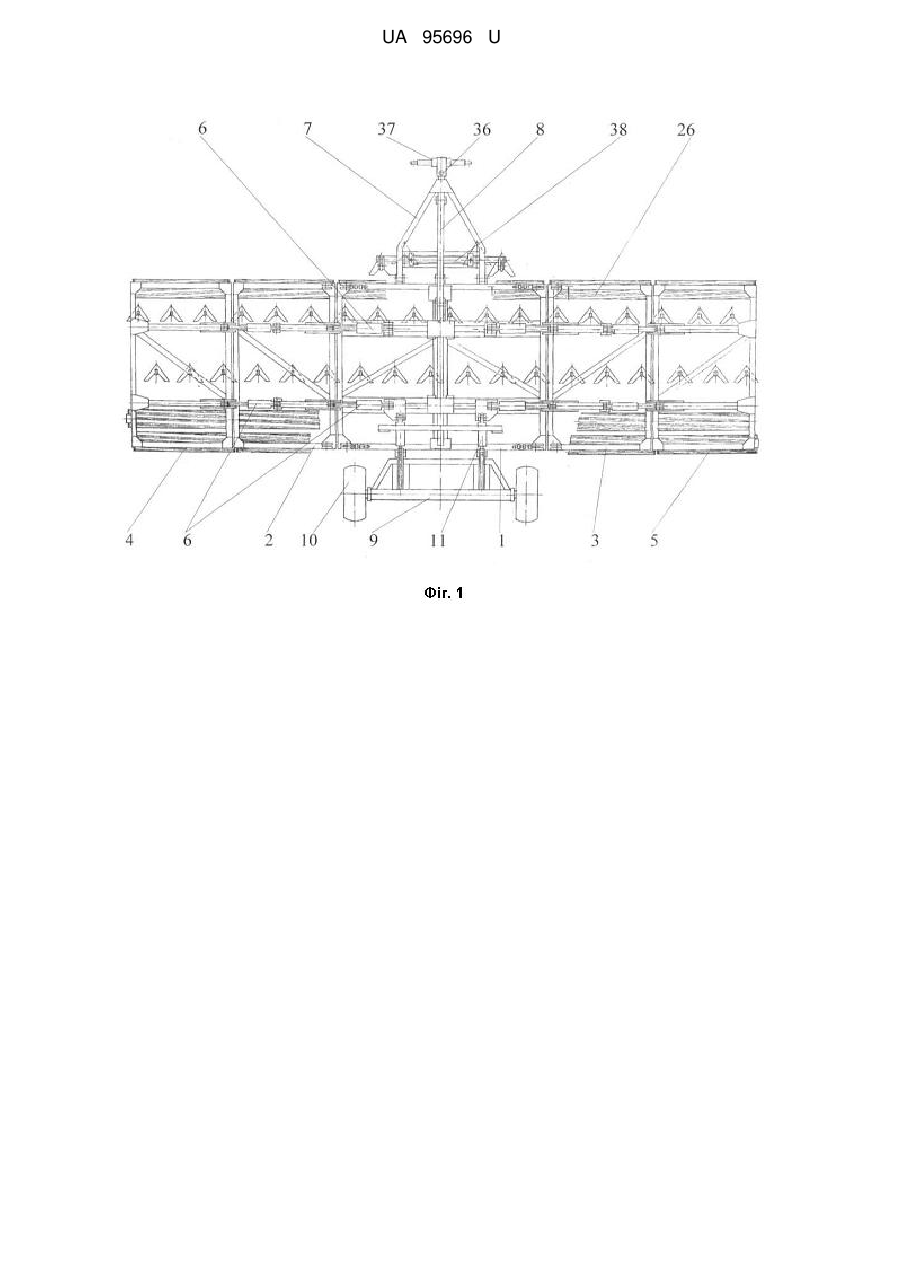

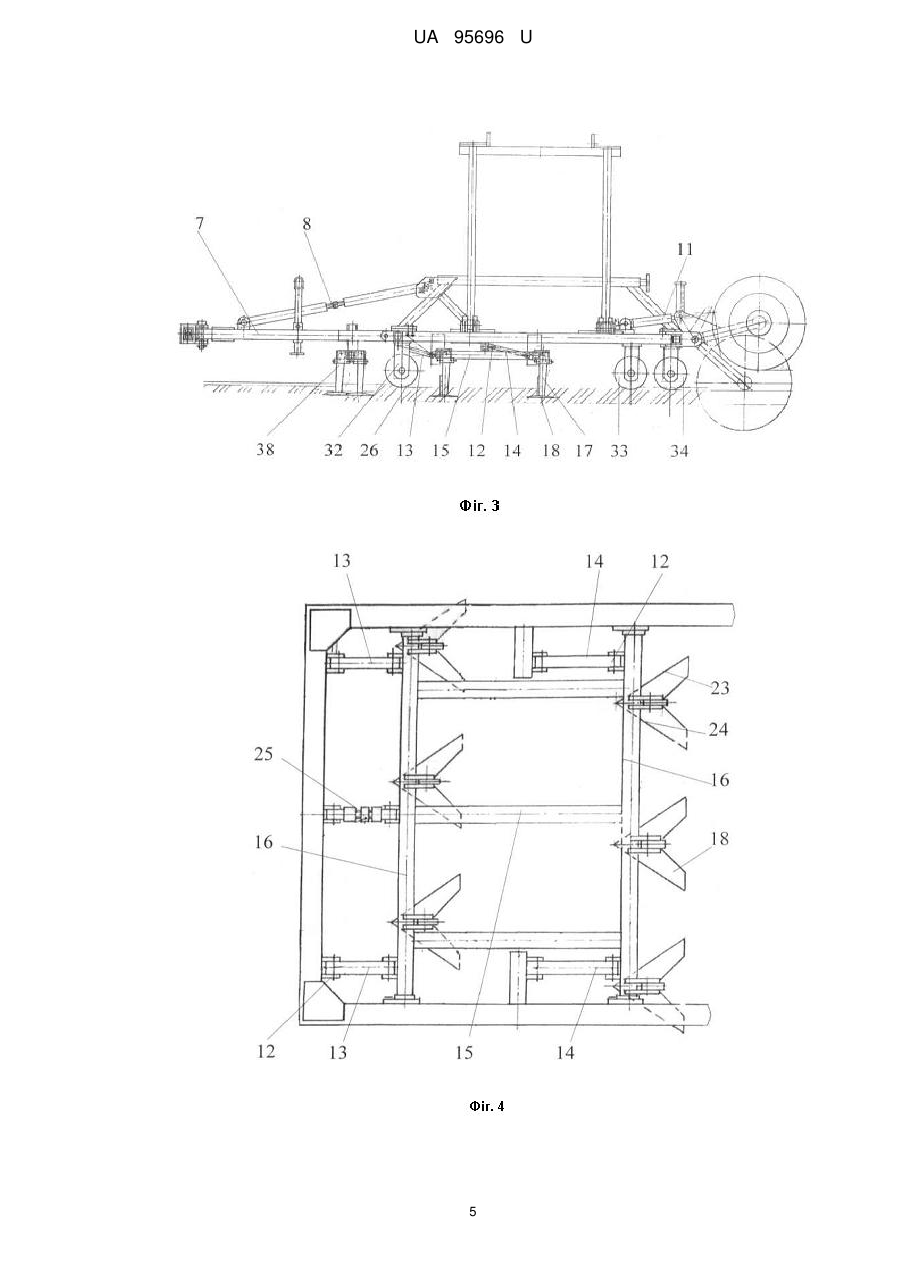

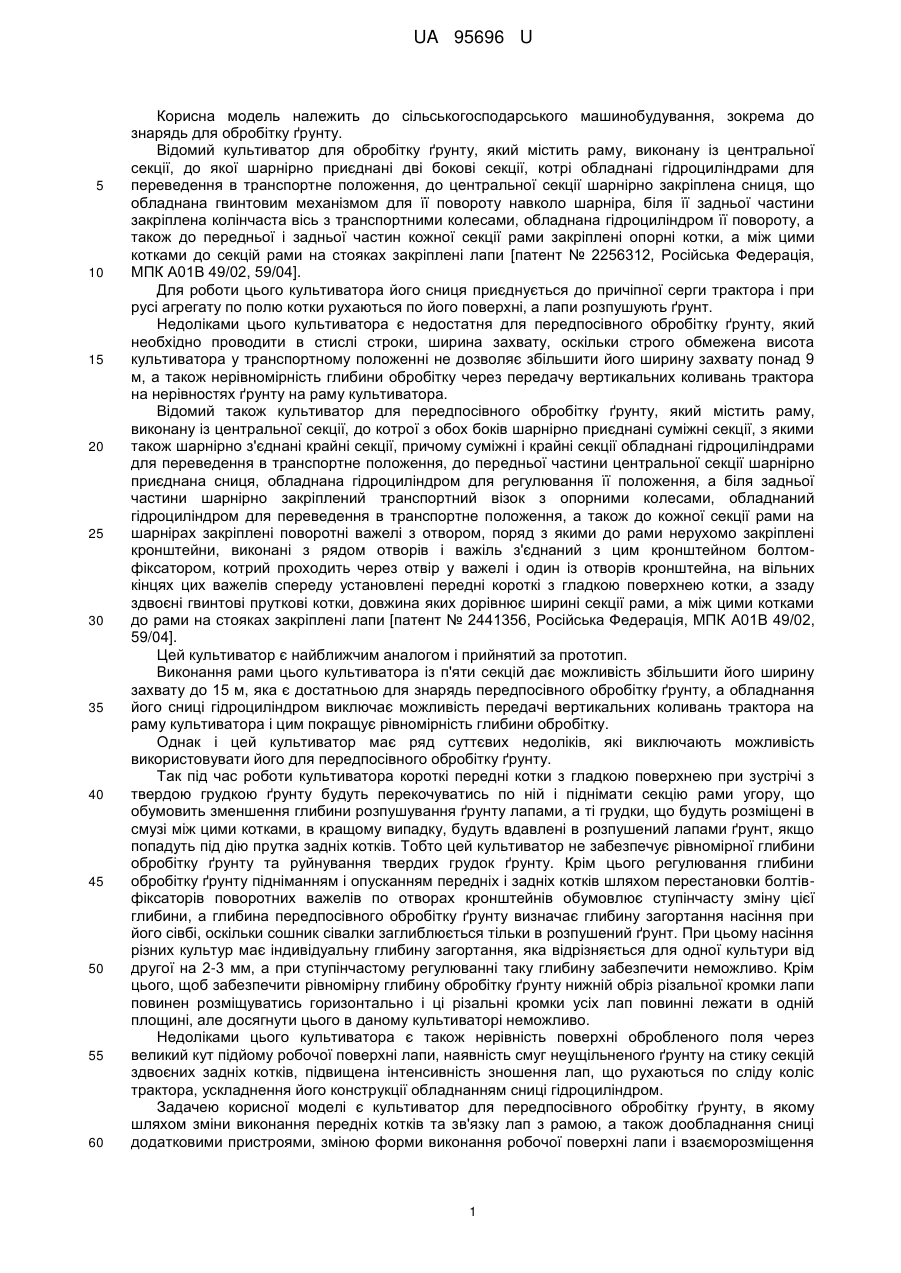

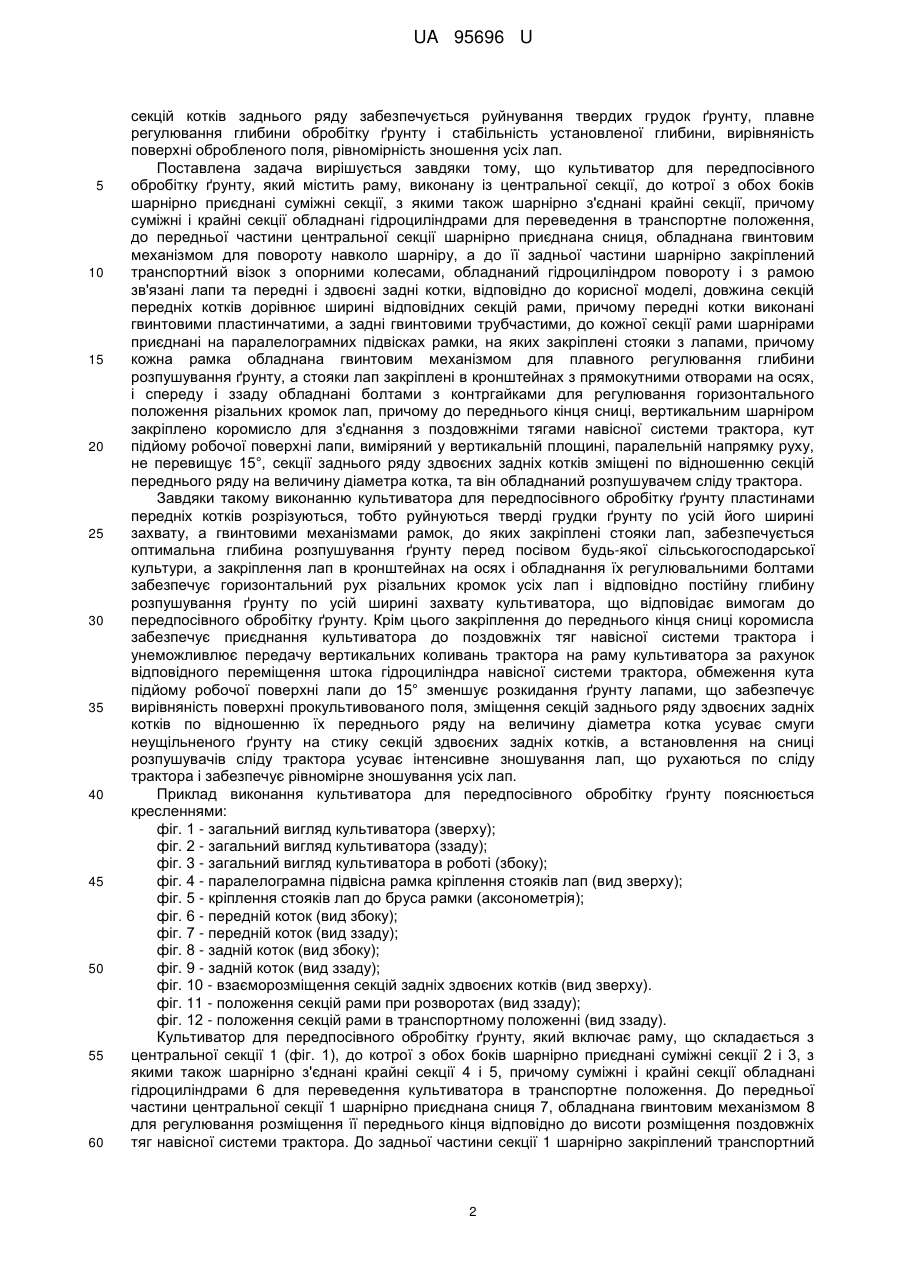

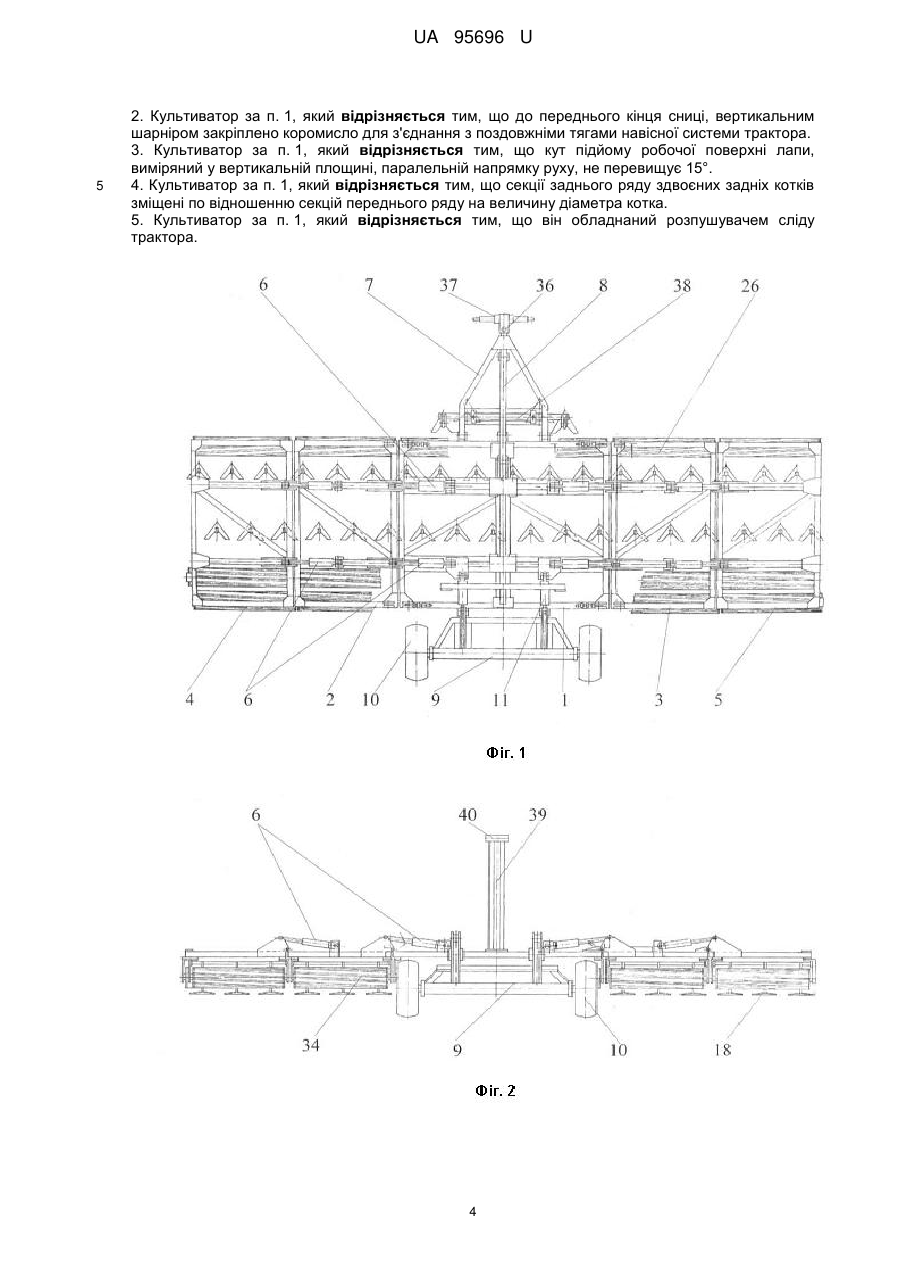

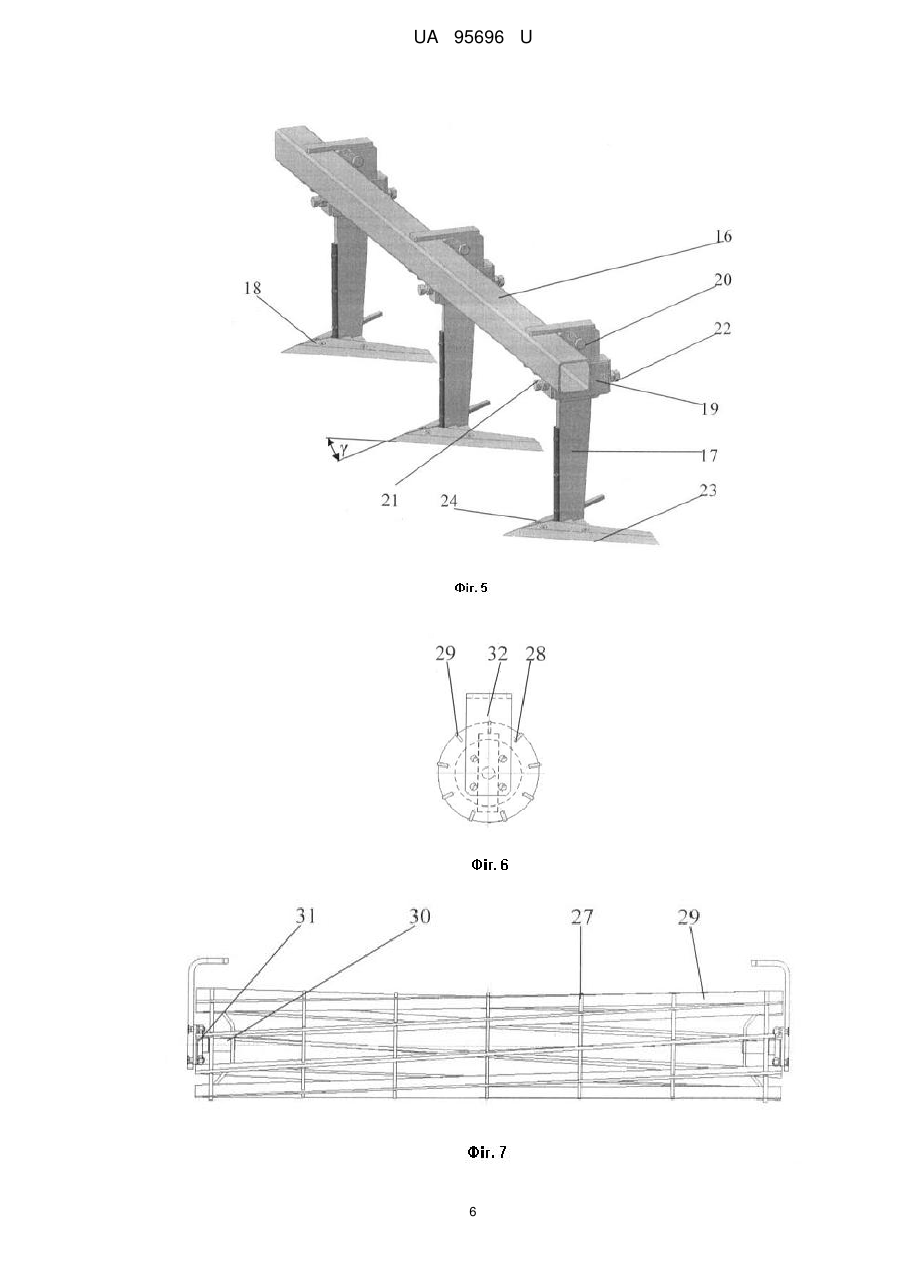

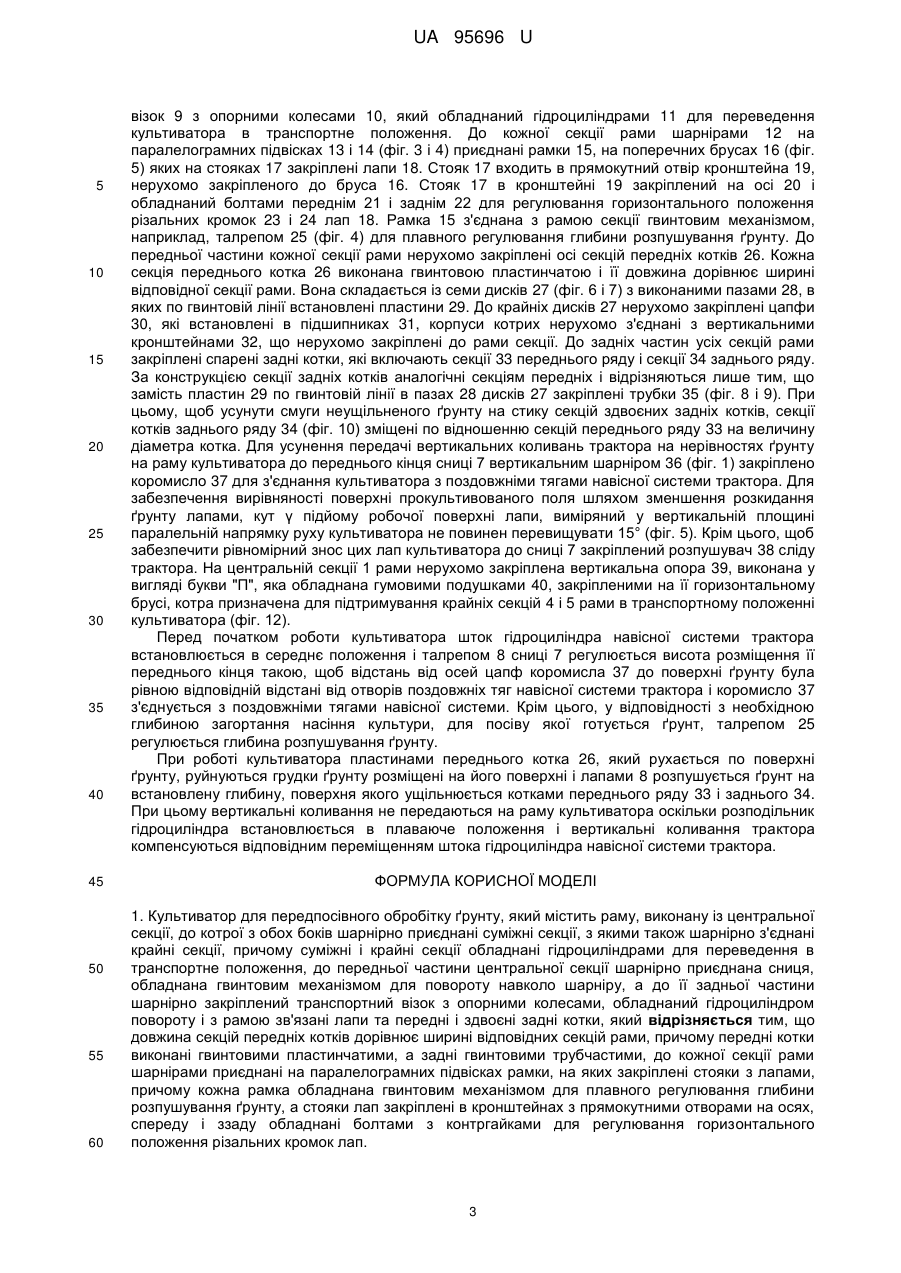

Реферат: Культиватор містить раму, виконану із центральної секції, до котрої з обох боків шарнірно приєднані суміжні секції, з якими також шарнірно з'єднані крайні секції, причому суміжні і крайні секції обладнані гідроциліндрами для переведення в транспортне положення, до передньої частини центральної секції шарнірно приєднана сниця, обладнана гвинтовим механізмом для повороту навколо шарніру, а до її задньої частини шарнірно закріплений транспортний візок з опорними колесами, обладнаний гідроциліндром повороту і з рамою зв'язані лапи та передні і здвоєні задні котки. Довжина секцій передніх котків дорівнює ширині відповідних секцій рами, причому передні котки виконані гвинтовими пластинчатими, а задні гвинтовими трубчастими, до кожної секції рами шарнірами приєднані на паралелограмних підвісках рамки, на яких закріплені стояки з лапами, причому кожна рамка обладнана гвинтовим механізмом для плавного регулювання глибини розпушування ґрунту, а стояки лап закріплені в кронштейнах з прямокутними отворами на осях, спереду і ззаду обладнані болтами з контргайками для регулювання горизонтального положення різальних кромок лап, до переднього кінця сниці, вертикальним шарніром закріплено коромисло для з'єднання з поздовжніми тягами навісної системи трактора, кут підйому робочої поверхні лапи, виміряний у вертикальній площині, паралельній напрямку руху, не перевищує 15°, секції заднього ряду здвоєних задніх котків зміщені по відношенню переднього ряду на величину діаметра котка і він обладнаний розпушувачем сліду трактора. UA 95696 U (12) UA 95696 U UA 95696 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту. Відомий культиватор для обробітку ґрунту, який містить раму, виконану із центральної секції, до якої шарнірно приєднані дві бокові секції, котрі обладнані гідроциліндрами для переведення в транспортне положення, до центральної секції шарнірно закріплена сниця, що обладнана гвинтовим механізмом для її повороту навколо шарніра, біля її задньої частини закріплена колінчаста вісь з транспортними колесами, обладнана гідроциліндром її повороту, а також до передньої і задньої частин кожної секції рами закріплені опорні котки, а між цими котками до секцій рами на стояках закріплені лапи [патент № 2256312, Російська Федерація, МПК А01В 49/02, 59/04]. Для роботи цього культиватора його сниця приєднується до причіпної серги трактора і при русі агрегату по полю котки рухаються по його поверхні, а лапи розпушують ґрунт. Недоліками цього культиватора є недостатня для передпосівного обробітку ґрунту, який необхідно проводити в стислі строки, ширина захвату, оскільки строго обмежена висота культиватора у транспортному положенні не дозволяє збільшити його ширину захвату понад 9 м, а також нерівномірність глибини обробітку через передачу вертикальних коливань трактора на нерівностях ґрунту на раму культиватора. Відомий також культиватор для передпосівного обробітку ґрунту, який містить раму, виконану із центральної секції, до котрої з обох боків шарнірно приєднані суміжні секції, з якими також шарнірно з'єднані крайні секції, причому суміжні і крайні секції обладнані гідроциліндрами для переведення в транспортне положення, до передньої частини центральної секції шарнірно приєднана сниця, обладнана гідроциліндром для регулювання її положення, а біля задньої частини шарнірно закріплений транспортний візок з опорними колесами, обладнаний гідроциліндром для переведення в транспортне положення, а також до кожної секції рами на шарнірах закріплені поворотні важелі з отвором, поряд з якими до рами нерухомо закріплені кронштейни, виконані з рядом отворів і важіль з'єднаний з цим кронштейном болтомфіксатором, котрий проходить через отвір у важелі і один із отворів кронштейна, на вільних кінцях цих важелів спереду установлені передні короткі з гладкою поверхнею котки, а ззаду здвоєні гвинтові пруткові котки, довжина яких дорівнює ширині секції рами, а між цими котками до рами на стояках закріплені лапи [патент № 2441356, Російська Федерація, МПК А01В 49/02, 59/04]. Цей культиватор є найближчим аналогом і прийнятий за прототип. Виконання рами цього культиватора із п'яти секцій дає можливість збільшити його ширину захвату до 15 м, яка є достатньою для знарядь передпосівного обробітку ґрунту, а обладнання його сниці гідроциліндром виключає можливість передачі вертикальних коливань трактора на раму культиватора і цим покращує рівномірність глибини обробітку. Однак і цей культиватор має ряд суттєвих недоліків, які виключають можливість використовувати його для передпосівного обробітку ґрунту. Так під час роботи культиватора короткі передні котки з гладкою поверхнею при зустрічі з твердою грудкою ґрунту будуть перекочуватись по ній і піднімати секцію рами угору, що обумовить зменшення глибини розпушування ґрунту лапами, а ті грудки, що будуть розміщені в смузі між цими котками, в кращому випадку, будуть вдавлені в розпушений лапами ґрунт, якщо попадуть під дію прутка задніх котків. Тобто цей культиватор не забезпечує рівномірної глибини обробітку ґрунту та руйнування твердих грудок ґрунту. Крім цього регулювання глибини обробітку ґрунту підніманням і опусканням передніх і задніх котків шляхом перестановки болтівфіксаторів поворотних важелів по отворах кронштейнів обумовлює ступінчасту зміну цієї глибини, а глибина передпосівного обробітку ґрунту визначає глибину загортання насіння при його сівбі, оскільки сошник сівалки заглиблюється тільки в розпушений ґрунт. При цьому насіння різних культур має індивідуальну глибину загортання, яка відрізняється для одної культури від другої на 2-3 мм, а при ступінчастому регулюванні таку глибину забезпечити неможливо. Крім цього, щоб забезпечити рівномірну глибину обробітку ґрунту нижній обріз різальної кромки лапи повинен розміщуватись горизонтально і ці різальні кромки усіх лап повинні лежати в одній площині, але досягнути цього в даному культиваторі неможливо. Недоліками цього культиватора є також нерівність поверхні обробленого поля через великий кут підйому робочої поверхні лапи, наявність смуг неущільненого ґрунту на стику секцій здвоєних задніх котків, підвищена інтенсивність зношення лап, що рухаються по сліду коліс трактора, ускладнення його конструкції обладнанням сниці гідроциліндром. Задачею корисної моделі є культиватор для передпосівного обробітку ґрунту, в якому шляхом зміни виконання передніх котків та зв'язку лап з рамою, а також дообладнання сниці додатковими пристроями, зміною форми виконання робочої поверхні лапи і взаєморозміщення 1 UA 95696 U 5 10 15 20 25 30 35 40 45 50 55 60 секцій котків заднього ряду забезпечується руйнування твердих грудок ґрунту, плавне регулювання глибини обробітку ґрунту і стабільність установленої глибини, вирівняність поверхні обробленого поля, рівномірність зношення усіх лап. Поставлена задача вирішується завдяки тому, що культиватор для передпосівного обробітку ґрунту, який містить раму, виконану із центральної секції, до котрої з обох боків шарнірно приєднані суміжні секції, з якими також шарнірно з'єднані крайні секції, причому суміжні і крайні секції обладнані гідроциліндрами для переведення в транспортне положення, до передньої частини центральної секції шарнірно приєднана сниця, обладнана гвинтовим механізмом для повороту навколо шарніру, а до її задньої частини шарнірно закріплений транспортний візок з опорними колесами, обладнаний гідроциліндром повороту і з рамою зв'язані лапи та передні і здвоєні задні котки, відповідно до корисної моделі, довжина секцій передніх котків дорівнює ширині відповідних секцій рами, причому передні котки виконані гвинтовими пластинчатими, а задні гвинтовими трубчастими, до кожної секції рами шарнірами приєднані на паралелограмних підвісках рамки, на яких закріплені стояки з лапами, причому кожна рамка обладнана гвинтовим механізмом для плавного регулювання глибини розпушування ґрунту, а стояки лап закріплені в кронштейнах з прямокутними отворами на осях, і спереду і ззаду обладнані болтами з контргайками для регулювання горизонтального положення різальних кромок лап, причому до переднього кінця сниці, вертикальним шарніром закріплено коромисло для з'єднання з поздовжніми тягами навісної системи трактора, кут підйому робочої поверхні лапи, виміряний у вертикальній площині, паралельній напрямку руху, не перевищує 15°, секції заднього ряду здвоєних задніх котків зміщені по відношенню секцій переднього ряду на величину діаметра котка, та він обладнаний розпушувачем сліду трактора. Завдяки такому виконанню культиватора для передпосівного обробітку ґрунту пластинами передніх котків розрізуються, тобто руйнуються тверді грудки ґрунту по усій його ширині захвату, а гвинтовими механізмами рамок, до яких закріплені стояки лап, забезпечується оптимальна глибина розпушування ґрунту перед посівом будь-якої сільськогосподарської культури, а закріплення лап в кронштейнах на осях і обладнання їх регулювальними болтами забезпечує горизонтальний рух різальних кромок усіх лап і відповідно постійну глибину розпушування ґрунту по усій ширині захвату культиватора, що відповідає вимогам до передпосівного обробітку ґрунту. Крім цього закріплення до переднього кінця сниці коромисла забезпечує приєднання культиватора до поздовжніх тяг навісної системи трактора і унеможливлює передачу вертикальних коливань трактора на раму культиватора за рахунок відповідного переміщення штока гідроциліндра навісної системи трактора, обмеження кута підйому робочої поверхні лапи до 15° зменшує розкидання ґрунту лапами, що забезпечує вирівняність поверхні прокультивованого поля, зміщення секцій заднього ряду здвоєних задніх котків по відношенню їх переднього ряду на величину діаметра котка усуває смуги неущільненого ґрунту на стику секцій здвоєних задніх котків, а встановлення на сниці розпушувачів сліду трактора усуває інтенсивне зношування лап, що рухаються по сліду трактора і забезпечує рівномірне зношування усіх лап. Приклад виконання культиватора для передпосівного обробітку ґрунту пояснюється кресленнями: фіг. 1 - загальний вигляд культиватора (зверху); фіг. 2 - загальний вигляд культиватора (ззаду); фіг. 3 - загальний вигляд культиватора в роботі (збоку); фіг. 4 - паралелограмна підвісна рамка кріплення стояків лап (вид зверху); фіг. 5 - кріплення стояків лап до бруса рамки (аксонометрія); фіг. 6 - передній коток (вид збоку); фіг. 7 - передній коток (вид ззаду); фіг. 8 - задній коток (вид збоку); фіг. 9 - задній коток (вид ззаду); фіг. 10 - взаєморозміщення секцій задніх здвоєних котків (вид зверху). фіг. 11 - положення секцій рами при розворотах (вид ззаду); фіг. 12 - положення секцій рами в транспортному положенні (вид ззаду). Культиватор для передпосівного обробітку ґрунту, який включає раму, що складається з центральної секції 1 (фіг. 1), до котрої з обох боків шарнірно приєднані суміжні секції 2 і 3, з якими також шарнірно з'єднані крайні секції 4 і 5, причому сумiжні і крайні секції обладнані гідроциліндрами 6 для переведення культиватора в транспортне положення. До передньої частини центральної секції 1 шарнірно приєднана сниця 7, обладнана гвинтовим механізмом 8 для регулювання розміщення її переднього кінця відповідно до висоти розміщення поздовжніх тяг навісної системи трактора. До задньої частини секції 1 шарнірно закріплений транспортний 2 UA 95696 U 5 10 15 20 25 30 35 40 45 50 55 60 візок 9 з опорними колесами 10, який обладнаний гідроциліндрами 11 для переведення культиватора в транспортне положення. До кожної секції рами шарнірами 12 на паралелограмних підвісках 13 і 14 (фіг. 3 і 4) приєднані рамки 15, на поперечних брусах 16 (фіг. 5) яких на стояках 17 закріплені лапи 18. Стояк 17 входить в прямокутний отвір кронштейна 19, нерухомо закріпленого до бруса 16. Стояк 17 в кронштейні 19 закріплений на осі 20 і обладнаний болтами переднім 21 і заднім 22 для регулювання горизонтального положення різальних кромок 23 і 24 лап 18. Рамка 15 з'єднана з рамою секції гвинтовим механізмом, наприклад, талрепом 25 (фіг. 4) для плавного регулювання глибини розпушування ґрунту. До передньої частини кожної секції рами нерухомо закріплені осі секцій передніх котків 26. Кожна секція переднього котка 26 виконана гвинтовою пластинчатою і її довжина дорівнює ширині відповідної секції рами. Вона складається із семи дисків 27 (фіг. 6 і 7) з виконаними пазами 28, в яких по гвинтовій лінії встановлені пластини 29. До крайніх дисків 27 нерухомо закріплені цапфи 30, які встановлені в підшипниках 31, корпуси котрих нерухомо з'єднані з вертикальними кронштейнами 32, що нерухомо закріплені до рами секції. До задніх частин усіх секцій рами закріплені спарені задні котки, які включають секції 33 переднього ряду і секції 34 заднього ряду. За конструкцією секції задніх котків аналогічні секціям передніх і відрізняються лише тим, що замість пластин 29 по гвинтовій лінії в пазах 28 дисків 27 закріплені трубки 35 (фіг. 8 і 9). При цьому, щоб усунути смуги неущільненого ґрунту на стику секцій здвоєних задніх котків, секції котків заднього ряду 34 (фіг. 10) зміщені по відношенню секцій переднього ряду 33 на величину діаметра котка. Для усунення передачі вертикальних коливань трактора на нерівностях ґрунту на раму культиватора до переднього кінця сниці 7 вертикальним шарніром 36 (фіг. 1) закріплено коромисло 37 для з'єднання культиватора з поздовжніми тягами навісної системи трактора. Для забезпечення вирівняності поверхні прокультивованого поля шляхом зменшення розкидання ґрунту лапами,кут γ підйому робочої поверхні лапи, виміряний у вертикальній площині паралельній напрямку руху культиватора не повинен перевищувати 15° (фіг. 5). Крім цього, щоб забезпечити рівномірний знос цих лап культиватора до сниці 7 закріплений розпушувач 38 сліду трактора. На центральній секції 1 рами нерухомо закріплена вертикальна опора 39, виконана у вигляді букви "П", яка обладнана гумовими подушками 40, закріпленими на її горизонтальному брусі, котра призначена для підтримування крайніх секцій 4 і 5 рами в транспортному положенні культиватора (фіг. 12). Перед початком роботи культиватора шток гідроциліндра навісної системи трактора встановлюється в середнє положення і талрепом 8 сниці 7 регулюється висота розміщення її переднього кінця такою, щоб відстань від осей цапф коромисла 37 до поверхні ґрунту була рівною відповідній відстані від отворів поздовжніх тяг навісної системи трактора і коромисло 37 з'єднується з поздовжніми тягами навісної системи. Крім цього, у відповідності з необхідною глибиною загортання насіння культури, для посіву якої готується ґрунт, талрепом 25 регулюється глибина розпушування ґрунту. При роботі культиватора пластинами переднього котка 26, який рухається по поверхні ґрунту, руйнуються грудки ґрунту розміщені на його поверхні і лапами 8 розпушується ґрунт на встановлену глибину, поверхня якого ущільнюється котками переднього ряду 33 і заднього 34. При цьому вертикальні коливання не передаються на раму культиватора оскільки розподільник гідроциліндра встановлюється в плаваюче положення і вертикальні коливання трактора компенсуються відповідним переміщенням штока гідроциліндра навісної системи трактора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Культиватор для передпосівного обробітку ґрунту, який містить раму, виконану із центральної секції, до котрої з обох боків шарнірно приєднані суміжні секції, з якими також шарнірно з'єднані крайні секції, причому суміжні і крайні секції обладнані гідроциліндрами для переведення в транспортне положення, до передньої частини центральної секції шарнірно приєднана сниця, обладнана гвинтовим механізмом для повороту навколо шарніру, а до її задньої частини шарнірно закріплений транспортний візок з опорними колесами, обладнаний гідроциліндром повороту і з рамою зв'язані лапи та передні і здвоєні задні котки, який відрізняється тим, що довжина секцій передніх котків дорівнює ширині відповідних секцій рами, причому передні котки виконані гвинтовими пластинчатими, а задні гвинтовими трубчастими, до кожної секції рами шарнірами приєднані на паралелограмних підвісках рамки, на яких закріплені стояки з лапами, причому кожна рамка обладнана гвинтовим механізмом для плавного регулювання глибини розпушування ґрунту, а стояки лап закріплені в кронштейнах з прямокутними отворами на осях, спереду і ззаду обладнані болтами з контргайками для регулювання горизонтального положення різальних кромок лап. 3 UA 95696 U 5 2. Культиватор за п. 1, який відрізняється тим, що до переднього кінця сниці, вертикальним шарніром закріплено коромисло для з'єднання з поздовжніми тягами навісної системи трактора. 3. Культиватор за п. 1, який відрізняється тим, що кут підйому робочої поверхні лапи, виміряний у вертикальній площині, паралельній напрямку руху, не перевищує 15°. 4. Культиватор за п. 1, який відрізняється тим, що секції заднього ряду здвоєних задніх котків зміщені по відношенню секцій переднього ряду на величину діаметра котка. 5. Культиватор за п. 1, який відрізняється тим, що він обладнаний розпушувачем сліду трактора. 4 UA 95696 U 5 UA 95696 U 6 UA 95696 U 7 UA 95696 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
