Упаковка зі з’єднувачем, який дозволяє скріпленим частинам повертатися одна відносно одної навколо двох ліній повертання

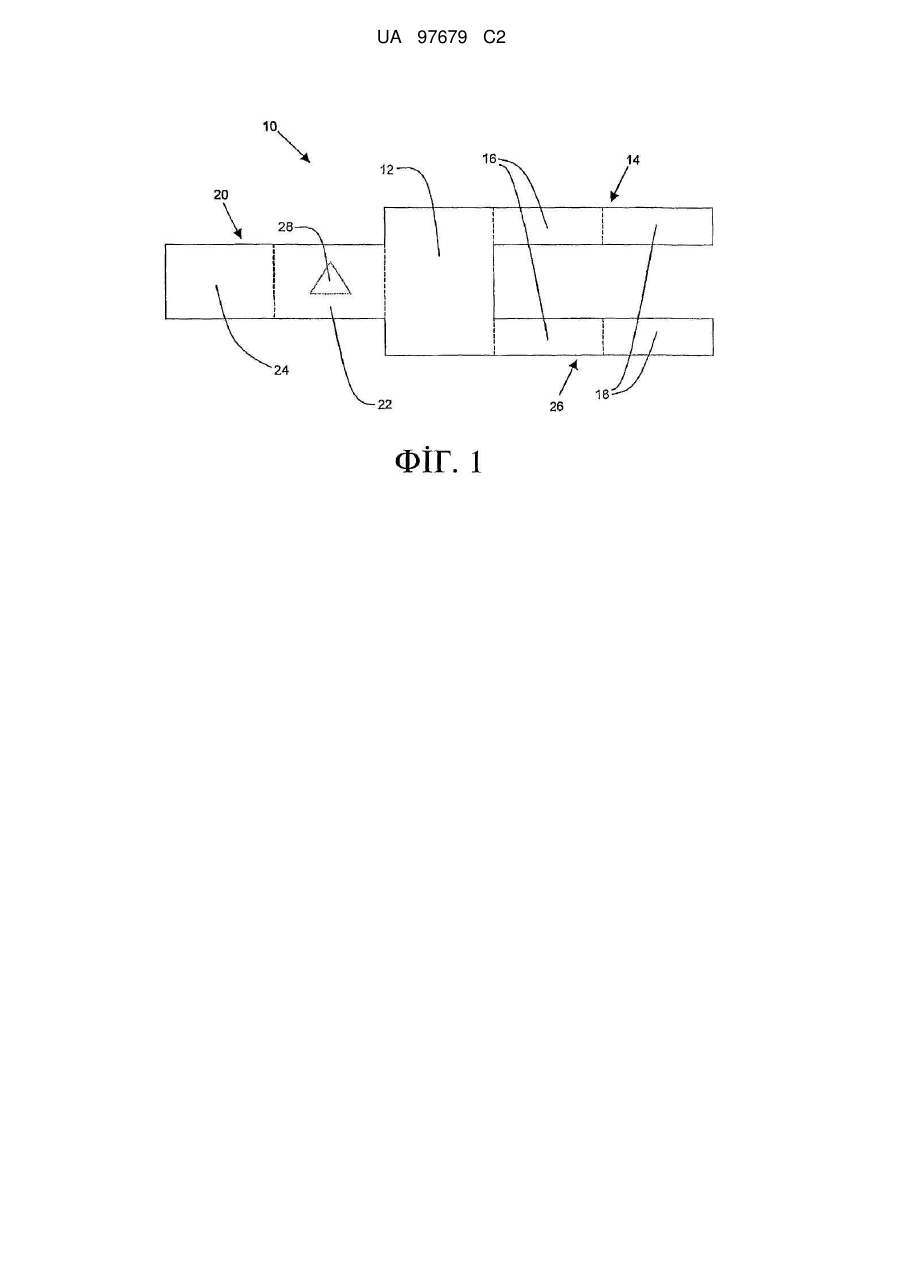

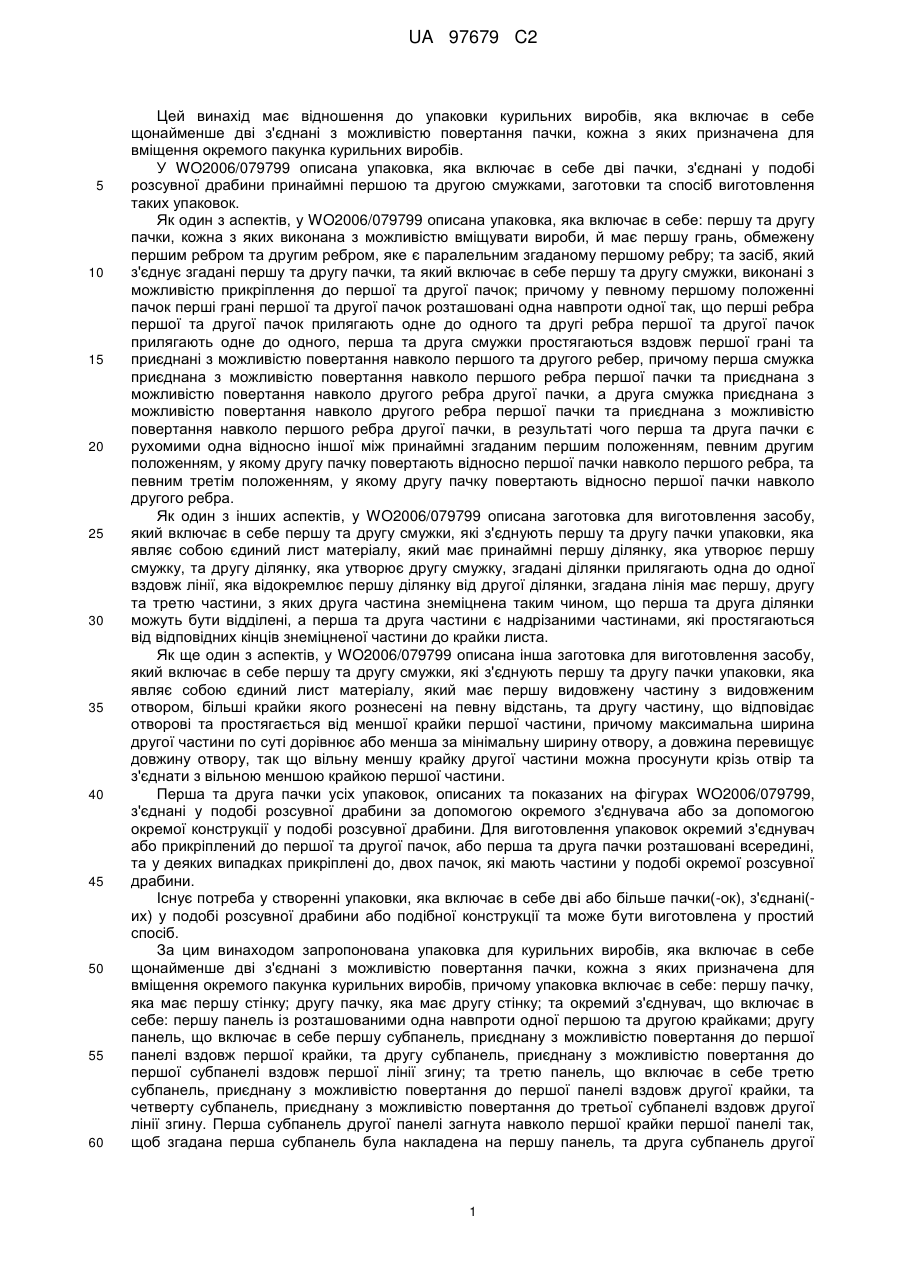

Реферат: Упаковка для курильних виробів включає в себе щонайменше дві з'єднані з можливістю повертання пачки, кожна з яких призначена для вміщення окремого пакунка курильних виробів. Упаковка включає в себе: першу пачку, яка має першу стінку; другу пачку, яка має першу стінку; та окремий з'єднувач (10). Згаданий окремий з'єднувач включає в себе: першу панель (12) з розташованими одна навпроти одної першою та другою крайками; другу панель (14), яка включає в себе першу частину (16), приєднану з можливістю повертання до першої панелі (12) вздовж першої крайки, та другу частину (18), приєднану з можливістю повертання до першої частини (14) вздовж першої лінії згину; та третю панель (20), що включає в себе першу частину (22), приєднану з можливістю повертання до першої панелі (12) вздовж другої крайки, та другу частину (24), приєднану з можливістю повертання до першої частини (22) вздовж другої лінії згину. Перша панель (12) окремого з'єднувача (10) прикріплена до першої стінки першої пачки, та другі частини (14,24) другої панелі (14) та третьої панелі (20) окремого з'єднувача (10) прикріплені до першої стінки другої пачки. UA 97679 C2 (12) UA 97679 C2 UA 97679 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до упаковки курильних виробів, яка включає в себе щонайменше дві з'єднані з можливістю повертання пачки, кожна з яких призначена для вміщення окремого пакунка курильних виробів. У WO2006/079799 описана упаковка, яка включає в себе дві пачки, з'єднані у подобі розсувної драбини принаймні першою та другою смужками, заготовки та спосіб виготовлення таких упаковок. Як один з аспектів, у WO2006/079799 описана упаковка, яка включає в себе: першу та другу пачки, кожна з яких виконана з можливістю вміщувати вироби, й має першу грань, обмежену першим ребром та другим ребром, яке є паралельним згаданому першому ребру; та засіб, який з'єднує згадані першу та другу пачки, та який включає в себе першу та другу смужки, виконані з можливістю прикріплення до першої та другої пачок; причому у певному першому положенні пачок перші грані першої та другої пачок розташовані одна навпроти одної так, що перші ребра першої та другої пачок прилягають одне до одного та другі ребра першої та другої пачок прилягають одне до одного, перша та друга смужки простягаються вздовж першої грані та приєднані з можливістю повертання навколо першого та другого ребер, причому перша смужка приєднана з можливістю повертання навколо першого ребра першої пачки та приєднана з можливістю повертання навколо другого ребра другої пачки, а друга смужка приєднана з можливістю повертання навколо другого ребра першої пачки та приєднана з можливістю повертання навколо першого ребра другої пачки, в результаті чого перша та друга пачки є рухомими одна відносно іншої між принаймні згаданим першим положенням, певним другим положенням, у якому другу пачку повертають відносно першої пачки навколо першого ребра, та певним третім положенням, у якому другу пачку повертають відносно першої пачки навколо другого ребра. Як один з інших аспектів, у WO2006/079799 описана заготовка для виготовлення засобу, який включає в себе першу та другу смужки, які з'єднують першу та другу пачки упаковки, яка являє собою єдиний лист матеріалу, який має принаймні першу ділянку, яка утворює першу смужку, та другу ділянку, яка утворює другу смужку, згадані ділянки прилягають одна до одної вздовж лінії, яка відокремлює першу ділянку від другої ділянки, згадана лінія має першу, другу та третю частини, з яких друга частина знеміцнена таким чином, що перша та друга ділянки можуть бути відділені, а перша та друга частини є надрізаними частинами, які простягаються від відповідних кінців знеміцненої частини до крайки листа. Як ще один з аспектів, у WO2006/079799 описана інша заготовка для виготовлення засобу, який включає в себе першу та другу смужки, які з'єднують першу та другу пачки упаковки, яка являє собою єдиний лист матеріалу, який має першу видовжену частину з видовженим отвором, більші крайки якого рознесені на певну відстань, та другу частину, що відповідає отворові та простягається від меншої крайки першої частини, причому максимальна ширина другої частини по суті дорівнює або менша за мінімальну ширину отвору, а довжина перевищує довжину отвору, так що вільну меншу крайку другої частини можна просунути крізь отвір та з'єднати з вільною меншою крайкою першої частини. Перша та друга пачки усіх упаковок, описаних та показаних на фігурах WO2006/079799, з'єднані у подобі розсувної драбини за допомогою окремого з'єднувача або за допомогою окремої конструкції у подобі розсувної драбини. Для виготовлення упаковок окремий з'єднувач або прикріплений до першої та другої пачок, або перша та друга пачки розташовані всередині, та у деяких випадках прикріплені до, двох пачок, які мають частини у подобі окремої розсувної драбини. Існує потреба у створенні упаковки, яка включає в себе дві або більше пачки(-ок), з'єднані(их) у подобі розсувної драбини або подібної конструкції та може бути виготовлена у простий спосіб. За цим винаходом запропонована упаковка для курильних виробів, яка включає в себе щонайменше дві з'єднані з можливістю повертання пачки, кожна з яких призначена для вміщення окремого пакунка курильних виробів, причому упаковка включає в себе: першу пачку, яка має першу стінку; другу пачку, яка має другу стінку; та окремий з'єднувач, що включає в себе: першу панель із розташованими одна навпроти одної першою та другою крайками; другу панель, що включає в себе першу субпанель, приєднану з можливістю повертання до першої панелі вздовж першої крайки, та другу субпанель, приєднану з можливістю повертання до першої субпанелі вздовж першої лінії згину; та третю панель, що включає в себе третю субпанель, приєднану з можливістю повертання до першої панелі вздовж другої крайки, та четверту субпанель, приєднану з можливістю повертання до третьої субпанелі вздовж другої лінії згину. Перша субпанель другої панелі загнута навколо першої крайки першої панелі так, щоб згадана перша субпанель була накладена на першу панель, та друга субпанель другої 1 UA 97679 C2 5 10 15 20 25 30 35 40 45 50 55 60 панелі загнута навколо першої лінії згину так, щоб згадана друга субпанель була накладена на згадану першу субпанель. Третя субпанель третьої панелі загнута навколо другої крайки першої панелі так, щоб згадана третя субпанель була накладена на згадану першу панель, та четверта субпанель третьої панелі загнута навколо другої лінії згину так, щоб згадана четверта субпанель була накладена на згадану третю субпанель. Згадана перша панель окремого з'єднувача прикріплена до першої стінки першої пачки, та друга субпанель другої панелі та четверта субпанель третьої панелі окремого з'єднувача прикріплені до другої стінки другої пачки. Перша пачка та друга пачка упаковок за цим винаходом можуть повертатися одна відносно одної навколо першої крайки першої панелі окремого з'єднувача між початковим положенням та певним другим положенням. У згаданому початковому положенні перша крайка першої панелі окремого з'єднувача та згадана друга лінія згину є суміжними, та друга крайка першої панелі окремого з'єднувача та перша лінія згину є суміжними. У згаданому початковому положенні перша субпанель другої панелі та третя субпанель третьої панелі окремого з'єднувача накладені на першу панель окремого з'єднувача, та друга субпанель другої панелі та четверта субпанель третьої панелі окремого з'єднувача накладені на першу субпанель другої панелі та третю субпанель третьої панелі окремого з'єднувача, відповідно. У згаданому другому положенні перша крайка першої панелі окремого з'єднувача та друга лінія згину є суміжними, та друга крайка першої панелі окремого з'єднувача й перша лінія згину рознесені на певну відстань. У згаданому другому положенні третя субпанель третьої панелі окремого з'єднувача накладена на першу панель окремого з'єднувача, та перша субпанель другої панелі окремого з'єднувача накладена на другу субпанель другої панелі окремого з'єднувача. Перша пачка та друга пачка упаковок за третім аспектом цього винаходу також можуть повертатися одна відносно одної навколо другої крайки першої панелі окремого з'єднувача між згаданим початковим положенням та певним третім положенням. У згаданому третьому положенні друга крайка першої панелі окремого з'єднувача та перша лінія згину є суміжними, і перша крайка першої панелі окремого з'єднувача та друга лінія згину рознесені на певну відстань. У згаданому третьому положенні перша субпанель другої панелі окремого з'єднувача накладена на першу панель окремого з'єднувача, та третя субпанель третьої панелі окремого з'єднувача накладена на четверту субпанель третьої панелі окремого з'єднувача. У згаданому початковому положенні перша стінка першої пачки та друга стінка другої пачки паралельні та розташовані одна навпроти одної, а у згаданих другому та третьому положеннях перша стінка першої пачки та друга стінка другої пачки розташовані по суті у одній площині. Таким чином, за варіантом, якому віддається перевага, перша пачката друга пачка упаковок за цим винаходом з'єднані з можливістю повертання у подобі розсувної драбини другою та третьою панелями окремого з'єднувача. За варіантом, якому віддається перевага, перша та друга крайки першої панелі окремого з'єднувача являють собою поздовжні крайки першої панелі окремого з'єднувача. За варіантом, якому віддається перевага, перша лінія згину є по суті паралельною другій крайці першої панелі окремого з'єднувача. За варіантом, якому віддається перевага, друга лінія згину є по суті паралельною першій крайці першої панелі окремого з'єднувача. За варіантом, якому віддається перевага, розташовані одна навпроти одної перша та друга крайки першої панелі окремого з'єднувача є паралельними та прилягають до розташованих одна навпроти одної третьої та четвертої поздовжніх крайок першої стінки першої пачки. За варіантом, якому віддається більша перевага, розташовані одна навпроти одної перша та друга крайки першої панелі з'єднувача є паралельними та прилягають до розташованих одна навпроти одної третьої та четвертої поздовжніх вертикальних крайок першої стінки першої пачки. За варіантом, якому віддається перевага, друга лінія згину є по суті паралельною п'ятій поздовжній крайці другої стінки другої пачки та прилягає до неї, та перша лінія згину є по суті паралельною шостій поздовжній крайці другої стінки другої пачки та прилягає до неї. За варіантом, якому віддається більша перевага, друга лінія згину є по суті паралельною п'ятій поздовжній вертикальній крайці другої стінки другої пачки та прилягає до неї, та перша лінія згину є по суті паралельною шостій поздовжній вертикальній крайці другої стінки другої пачки та прилягає до неї. У варіанті здійснення цього винаходу, якому віддається перевага, окремий з'єднувач крім того включає в себе четверту панель, яка включає в себе п'яту субпанель, приєднану з можливістю повертання до першої панелі вздовж першої крайки, та шосту субпанель, приєднану з можливістю повертання до п'ятої субпанелі вздовж третьої лінії згину, причому 2 UA 97679 C2 5 10 15 20 25 30 35 40 45 50 55 60 шоста субпанель четвертої панелі окремого з'єднувача прикріплена до другої стінки другої пачки. У початковому положенні перша субпанель другої панелі, третя субпанель третьої панелі та п'ята субпанель четвертої панелі окремого з'єднувача накладені на першу панель окремого з'єднувача, та друга субпанель другої панелі, четверта субпанель третьої панелі та шоста субпанель четвертої панелі окремого з'єднувача накладені на першу субпанель другої панелі, третю субпанель третьої панелі та п'яту субпанель четвертої панелі окремого з'єднувача, відповідно, причому третя субпанель третьої панелі розташована між першою субпанеллю другої панелі та п'ятою субпанеллю четвертої панелі. Одна або обидві, перша пачка та друга пачка, упаковок за цим винаходом можуть являти собою пачку пенального типу з висувною частиною, яка включає в себе зовнішній пенал та внутрішню ковзну частину, розташовану усередині зовнішнього пенала. Альтернативно або додатково одна або обидві, перша пачка та друга пачка, упаковок за першим аспектом цього винаходу можуть являти собою пачку з відкидною кришкою, яка включає в себе нижню коробкову частину та верхню кришкову частину, з'єднану з нижньою коробковою частиною з можливістю повертання. У випадку, якщо перша пачка являє собою пачку пенального типу з висувною частиною, перша панель окремого з'єднувача за варіантом, якому віддається перевага, має по суті такі самі розміри, що й перша стінка першої пачки. У випадку, якщо друга пачка являє собою пачку пенального типу з висувною частиною, друга субпанель другої панелі, четверта субпанель третьої панелі та шоста субпанель четвертої панелі, у випадку її наявності, окремого з'єднувача за варіантом, якому віддається перевага, у комбінації мають по суті такі самі розміри, що й друга стінка другої пачки. У випадку, якщо перша пачка являє собою пачку з відкидною кришкою, перша панель окремого з'єднувача за варіантом, якому віддається перевага, має по суті такі самі розміри, що й нижня коробкова частина першої стінки першої пачки. У випадку, якщо друга пачка являє собою пачку з відкидною кришкою, друга субпанель другої панелі, четверта субпанель третьої панелі та шоста субпанель четвертої панелі, у випадку її наявності, окремого з'єднувача за варіантом, якому віддається перевага, у комбінації мають по суті такі самі розміри, що й нижня коробкова частина другої стінки другої пачки. За варіантом, якому віддається перевага, обидві, і перша пачка і друга пачка, упаковок за цим винаходом являють собою пачку пенального типу з висувною частиною або пачку з відкидною кришкою. Однак зрозуміло, що упаковки за цим винаходом можуть включати в себе першу пачку та другу пачку, які мають різні види елементів відкривання та закривання. Наприклад, перша пачка може являти собою пачку з відкидною кришкою, а друга пачка може являти собою пачку пенального типу з висувною частиною. У випадку, якщо і перша пачка і друга пачка упаковок за цим винаходом являють собою пачку з відкидною кришкою, то перша пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек першої стінки першої пачки, а друга пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек другої стінки другої пачки. У альтернативних варіантах здійснення цього винаходу перша пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек третьої стінки першої пачки, що є паралельною першій стінці першої пачки та розташованою навпроти неї, а друга пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек четвертої стінки другої пачки, що є паралельною другій стінці другої пачки та розташованою навпроти неї. За варіантом, якому віддається перевага, перша панель окремого з'єднувача приклеєна до першої стінки першої пачки, та друга субпанель другої панелі, четверта субпанель третьої панелі та усіх подальших панелей окремого з'єднувача приклеєні до другої стінки другої пачки, наприклад, за допомогою термоплавкого клею, контактного клею або двобічної липкої стрічки. Однак зрозуміло, що для прикріплювання окремого з'єднувача упаковок за цим винаходом до першої стінки першої пачки та другої стінки другої пачки можуть бути застосовані різноманітні інші відомі засоби, такі як, наприклад, кріплення типу "липучка", магнітні кріплення або кріплення типу з'єднувачів з виступною частиною (стрижнем) та заглибиною (отвором). Упаковки за цим винаходом за варіантом, якому віддається перевага, крім того включають в себе утримувальний засіб для створення опору пересуванню першої та другої пачок від згаданого початкового положення до згаданого другого положення та від згаданого початкового положення до згаданого третього положення, так що споживач має прикласти певне зусилля для повертання першої та другої пачок одна відносно одної від згаданого початкового 3 UA 97679 C2 5 10 15 20 25 30 35 40 45 50 55 положення до згаданого другого положення та від згаданого початкового положення до згаданого третього положення. За бажанням упаковки за цим винаходом можуть включати в себе утримувальний засіб, який створює зусилля, що спричинює пересування першої пачки та другої пачки у напрямку до згаданого початкового положення. Наприклад, перша пачка та друга пачка упаковок за цим винаходом можуть бути з'єднані з можливістю роз'єднання у згаданому початковому положенні за допомогою рознімного з'єднання першого утримувального засобу, розташованого на першій пачці, та другого утримувального засобу, розташованого на другій пачці. Перший утримувальний засіб та другий утримувальний засіб можуть включати в себе будь-які прийнятні відомі магнітні кріплення, механічні кріплення, клейові кріплення або їх комбінації. Наприклад, перший утримувальний засіб та другий утримувальний засіб можуть включати в себе одне або більше рознімних кріплень типу "липучка", защіпок або інших кріплень типу з'єднувачів з виступною частиною (стрижнем) та заглибиною (отвором), які працюють від натискання. Упаковки за цим винаходом можуть включати в себе дві або більше пачки, з'єднані з можливістю повертання, кожна з яких призначена для пакунка курильних виробів, наприклад, сигарет, таких як звичайні сигарети, які курять із жевріючого кінця, або сигарети для електричних курильних систем (наприклад, сигарети, описані у патенті США № 5 692 525), сигари або сигарили. За варіантом, якому віддається перевага, упаковки за цим винаходом включають в себе дві або більше пачок, з'єднаних з можливістю повертання, кожна з яких призначена для окремого пакунка сигарет. Шляхом відповідного вибору їхніх розмірів перша пачка та друга пачка упаковок за цим винаходом можуть бути виконані з можливістю вміщення окремих пакунків з різними кількостями сигарет. Альтернативно або додатково перша пачка та друга пачка упаковок за цим винаходом можуть бути виконані з можливістю вміщення окремих пакунків сигарет різних розмірів (наприклад, сигарет різної довжини або різного діаметра). Перша пачка та друга пачка упаковок за цим винаходом можуть бути виконані з можливістю, наприклад, вміщення окремих пакунків з різними кількостями коротких (довжиною від приблизно 70 мм до приблизно 75 мм), звичайного розміру (довжиною приблизно 80 мм), довгих (довжиною приблизно 84 мм), дуже довгих, тонких, дуже тонких або широких сигарет. Шляхом відповідного вибору розмірів першої пачки та другої пачки, упаковки за цим винаходом також можуть бути виконані з можливістю вміщення різної загальної кількості курильних виробів. Наприклад, упаковки для сигарет за цим винаходом можуть включати в себе першу пачку та другу пачку для розташування у комбінації загалом двадцяти або двадцяти однієї сигарети звичайного розміру. У альтернативному варіанті упаковки для сигарет за цим винаходом можуть включати в себе першу пачку та другу пачку для розташування у комбінації загалом сімнадцяти або вісімнадцяти сигарет. Довжина, ширина та товщина першої пачки та другої пачки упаковок за цим винаходом можуть бути такими, що у згаданому початковому положенні отримані габаритні розміри упаковок подібні, або по суті дорівнюють розмірам звичайної одноразової пачки курильних виробів. Наприклад, довжина, ширина та товщина першої пачки та другої пачки можуть бути такими, що у згаданому початковому або першому положенні отримані габаритні розміри упаковки є подібними до розмірів звичайної одноразової пачки з відкидною кришкою на двадцять сигарет. Упаковки за цим винаходом за варіантом, якому віддається перевага, можуть включати в себе перші пачки та другі пачки, призначені для вміщення окремих пакунків курильних виробів різних типів. Багато різноманітних видів сигарет виробляється та реалізується на ринку. Наприклад, різні типи тютюну, що мають унікальні характерні смаки та аромати, такі як тютюни Берлей, Вірджинія та східні типи тютюну, застосовуються окремо або у різних співвідношеннях у тютюнових сумішах для виготовлення сортів сигарет, що мають різні характерні смаки. Крім того, існують як звичайні сигарети, так і сигарети, що мають багато різноманітних видів фільтрувальних мундштуків, а також сигарети різної довжини (наприклад, сигарети звичайного розміру, довгі або дуже довгі), діаметра (наприклад, тонкі або дуже тонкі), сили смаку, опору просмоктуванню та загального надходження дисперсних речовин. Крім того, на ринку наявні сигарети, які містять ароматизатори, такі як ментол. Упаковки за цим винаходом можуть включати в себе перші пачки та другі пачки, призначені для вміщення окремих пакунків сигарет із різними тютюновими сумішами або ароматизаторами. Альтернативно або додатково упаковки за цим винаходом можуть включати в себе перші пачки та другі пачки, призначені для вміщення окремих пакунків сигарет різного розміру (різної довжини, різного діаметра або як різної довжини, так і різного діаметра). 4 UA 97679 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перша пачка та друга пачка упаковок за цим винаходом можуть мати однаковий або різний переріз. Наприклад, одна або обидві, перша пачка та друга пачка, упаковок за цим винаходом можуть мати поперечний переріз прямокутної, квадратної, трикутної, п'ятикутної, шестикутної, D-подібної, напівкруглої або напівовальної форми. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом мають форму по суті паралелепіпеда. За варіантом, якому віддається найбільша перевага, перша пачка та друга пачка упаковок за цим винаходом мають форму по суті прямокутного паралелепіпеда. Перша пачка та друга пачка упаковок за цим винаходом можуть мати одне або більше прямокутних поздовжніх ребер, одне або більше прямокутних поперечних ребер, одне або більше заокруглених поздовжніх ребер, одне або більше заокруглених поперечних ребер, одне або більше скошених поздовжніх ребер, одне або більше скошених поперечних ребер, або будь-яку їх прийнятну комбінацію. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом по суті мають однакову форму. Розміри першої пачки та другої пачки упаковок за цим винаходом можуть бути однаковими або різними. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом мають різні розміри. За варіантом, якому віддається більша перевага, перша пачка та друга пачка упаковок за цим винаходом по суті мають однакову довжину та ширину, однак різну товщину. За варіантом, якому віддається перевага, перша стінка першої пачки та друга стінка другої пачки упаковок за цим винаходом мають по суті однакові розміри. За варіантом, якому віддається перевага, перша стінка першої пачки та перша стінка другої пачки є більшими стінками пачок. За варіантом, якому віддається перевага, перша стінка першої пачки є передньою стінкою або задньою стінкою першої пачки. За варіантом, якому віддається перевага, друга стінка другої пачки є передньою стінкою або задньою стінкою другої пачки. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом виконані з однієї або більше складених плоских шаруватих заготовок, а за варіантом, якому віддається більша перевага, - із однієї або більше складених шаруватих картонних заготовок. Зовнішні поверхні перших пачок, других пачок та окремих з'єднувачів упаковок за цим винаходом можуть мати виконаний на них друк, рельєфне або плоскозаглиблене тиснення або інше оздоблення (наприклад, із застосуванням ярликів або наклейок) з логотипами виробника або бренду, товарні знаки, слогани або іншу інформацію та вказівки для споживача. Зрозуміло, що однакові або різні логотипи виробника або бренду, товарні знаки, слогани або інша інформація та вказівки для споживача можуть бути нанесені на зовнішню поверхню перших пачок, других пачок та окремих з'єднувачів. Окремі з'єднувачі упаковок за цим винаходом можуть бути утворені з одного або більше придатних матеріалів, які охоплюють (але не обмежуються ними) картон, тонкий картон, пластик, метал (такий як, наприклад, алюміній), прозора або непрозора плівка (така як, наприклад, поліетиленова (ПЕ) або поліетилентерефталатна (ПЕТ) плівки) та шаруваті матеріали (такі як, наприклад, папір/алюміній, пластик/папір/алюміній або інші шаруваті матеріали), але не обмежені ними. Упаковки за цим винаходом можуть включати в себе окремі з'єднувачі, які мають один або більше отворів або вирізів, виконаних у них. У варіантах здійснення цього винаходу, яким віддається перевага, ці один або більше отворів або вирізів взаємодіють або поєднуються із зображеннями, виконаними на першій стінці перших пачок, другій стінці других пачок або і на першій стінці перших пачок, і на другій стінці других пачок упаковок, утворюючи інші зображення. Упаковки за цим винаходом можуть включати в себе більш ніж дві пачки. Третя та подальші пачки упаковок за цим винаходом можуть бути приєднані до однієї або більше інших пачок згаданої упаковки у такий самий або у інший спосіб, що відрізняється від того способу, яким з'єднані з можливістю повертання перша пачка та друга пачка. За варіантом, якому віддається перевага, у випадку, якщо упаковки за цим винаходом включають в себе три або більше пачок, кожна пачка упаковки приєднана з можливістю повертання у вигляді розсувної драбини до щонайменше однієї іншої пачки згаданої упаковки за допомогою окремого з'єднувача. Наприклад, упаковки за цим винаходом можуть включати в себе три, чотири, п'ять або шість пачок, з'єднаних з можливістю повертання за допомогою відповідно двох, трьох, чотирьох або п'ятьох окремих з'єднувачів, причому кожна пачка упаковки приєднана з можливістю повертання у вигляді розсувної драбини або до однієї іншої пачки згаданої упаковки, або до двох інших пачок згаданої упаковки. 5 UA 97679 C2 5 10 15 20 25 30 35 40 45 Лише у вигляді прикладу цей винахід нижче буде описаний з посиланнями на прикладену фігуру, на якій: На Фіг. 1 показана внутрішня поверхня заготовки для утворення окремого з'єднувача упаковки за одним із варіантів здійснення цього винаходу. На Фіг. 1 суцільні лінії застосовані для позначення зовнішнього контуру заготовки. Пунктирні лінії застосовані для позначення ліній, виконаних шляхом пресування або часткового підрізання матеріалу заготовки шляхом бігування, рифлення, видавлювання або еквівалентної операції, за якими заготовки згинають під час складання упаковок, або які функціонують як лінія повертання. Як показано на Фіг. 1, заготовка 10 для утворення окремого з'єднувача включає в себе першу прямокутну панель 12 з розташованими одна навпроти одної першою та другою крайками, другу панель 14, яка включає в себе першу субпанель 16 та другу субпанель 18, третю панель 20, що включає в себе третю субпанель 22 та четверту субпанель 24, а також четверту панель 26, що включає в себе п'яту субпанель 16 та шосту субпанель 18. Як показано на Фіг. 1, перша субпанель 16 другої панелі 14 та п'ята субпанель 16 четвертої панелі 26 приєднані до першої крайки першої панелі 12 вздовж вертикальних ліній згину, та друга субпанель 18 другої панелі 14 та шоста субпанель 18 четвертої панелі 26 приєднані до першої субпанелі 16 другої панелі 14 та п'ятої субпанелі 16 четвертої панелі 26, відповідно, вздовж вертикальних ліній згину. Третя субпанель 22 третьої панелі 20 приєднана до другої крайки першої панелі 12, розташованої навпроти першої крайки, вздовж вертикальної лінії згину, та четверта субпанель 24 третьої панелі 20 приєднана до її третьої субпанелі 22 вздовж вертикальної лінії згину. Для утворення упаковки за одним із варіантів здійснення цього винаходу першу субпанель 16 другої панелі 14, п'яту субпанель 16 четвертої панелі 26, та третю субпанель 22 третьої панелі 20 згинають на 180° навколо вертикальних ліній згину, приєднуючи їх до крайок першої панелі 12 так, щоб вони були накладені на першу панель 12. Другу субпанель 18 другої панелі 14, шосту субпанель 18 четвертої панелі 26, та четверту субпанель 24 третьої панелі 20 згинають на 180° навколо вертикальних ліній згину, приєднуючи їх відповідно до першої субпанелі 16 другої панелі 14, п'ятої субпанелі 16 четвертої панелі 26 і третьої субпанелі 22 третьої панелі 20 так, щоб друга субпанель 18 другої панелі 14, четверта субпанель 24 третьої панелі 20 та шоста субпанель 18 четвертої панелі 26 були накладені на першу субпанель 16 другої панелі 14, третю субпанель 22 третьої панелі 20 та п'яту субпанель 16 четвертої панелі 26, відповідно. Для завершення утворення упаковки зовнішню поверхню першої панелі 12 прикріплюють до першої стінки першої пачки, та внутрішні поверхні другої субпанелі другої панелі 14, четвертої субпанелі 24 третьої панелі 20 та шостої субпанелі 18 четвертої панелі 26 прикріплюють до другої стінки другої пачки. Одне або більше віконець або вирізів 28 (наприклад, як показано точковими лініями на Фіг. 1) факультативно можуть бути виконані у першій субпанелі 16 другої панелі 14, третій субпанелі третьої панелі 20 та п'ятій субпанелі 16 четвертої панелі 26 заготовки 10. Ці один або більше вирізів 28 можуть взаємодіяти або поєднуватися із зображеннями, виконаними на одній поверхні, вибраній з-посеред першої панелі 12 та другої субпанелі 18 другої панелі 14, четвертої субпанелі 24 третьої панелі 20 та шостої субпанелі 18 четвертої панелі 26 заготовки 10 або на всіх цих поверхнях, утворюючи інші зображення. Незважаючи на те, що цей винахід був описаний на прикладі упаковки, яка включає в себе дві з'єднані з можливістю повертання пачки, зрозуміло, що упаковки за цим винаходом можуть включати в себе три або більше пачок, з'єднаних з можливістю повертання за допомогою множини окремих з'єднувачів. ФОРМУЛА ВИНАХОДУ 50 55 1. Упаковка для курильних виробів, яка включає в себе щонайменше дві з'єднані з можливістю повертання пачки, кожна з яких призначена для вміщення окремого пакунка курильних виробів, причому упаковка включає в себе: першу пачку, яка має першу стінку; другу пачку, яка має другу стінку; та окремий з'єднувач (10), який включає в себе: першу панель (12) із розташованими одна навпроти одної першою та другою крайками; другу панель (14), яка включає в себе першу субпанель (16), приєднану з можливістю повертання до першої панелі (12) вздовж першої крайки, та другу субпанель (18), приєднану з можливістю повертання до першої субпанелі (16) вздовж першої лінії згину; та 6 UA 97679 C2 5 10 15 20 25 30 35 40 третю панель (20), яка включає в себе третю субпанель (22), приєднану з можливістю повертання до першої панелі (12) вздовж другої крайки, та четверту субпанель (24), приєднану з можливістю повертання до третьої субпанелі (22) вздовж другої лінії згину, причому: перша субпанель (16) другої панелі (14) загнута навколо першої крайки першої панелі (12) так, що згадана перша субпанель (16) накладена на першу панель (12), а друга субпанель (18) другої панелі (14) загнута навколо першої лінії згину так, що згадана друга субпанель (18) накладена на згадану першу субпанель (16); третя субпанель (22) третьої панелі (20) загнута навколо другої крайки першої панелі (12) так, що згадана третя субпанель (22) накладена на згадану першу панель (12), а четверта субпанель (24) третьої панелі (20) загнута навколо другої лінії згину так, що згадана четверта субпанель (24) накладена на згадану третю субпанель (22); та перша панель (12) окремого з'єднувача (10) прикріплена до першої стінки першої пачки, а друга субпанель (18) другої панелі (14) та четверта субпанель (24) третьої панелі (20) окремого з'єднувача (10) прикріплені до другої стінки другої пачки. 2. Упаковка за п. 1, яка відрізняється тим, що окремий з'єднувач (10) додатково включає в себе: четверту панель (26), яка включає в себе п'яту субпанель (16), приєднану з можливістю повертання до першої панелі (12) вздовж першої крайки, та шосту субпанель (18), приєднану з можливістю повертання до п'ятої субпанелі (16) вздовж третьої лінії згину, причому: п'ята субпанель (16) четвертої панелі (26) загнута навколо першої крайки першої панелі (12) так, що згадана п'ята субпанель (16) накладена на першу панель (12), а шоста субпанель (18) четвертої панелі (26) загнута навколо третьої лінії згину так, що згадана шоста субпанель (18) накладена на згадану п'яту субпанель (16); та шоста субпанель (18) четвертої панелі (26) окремого з'єднувача (10) прикріплена до другої стінки другої пачки. 3. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що перша пачка та друга пачка являють собою пачку пенального типу з висувною частиною. 4. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що перша пачка та друга пачка являють собою пачку з відкидною кришкою. 5. Упаковка за п. 4, яка відрізняється тим, що перша пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек першої стінки першої пачки, та друга пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек другої стінки другої пачки. 6. Упаковка за п. 4, яка відрізняється тим, що перша пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек третьої стінки першої пачки, що є паралельною та розташованою навпроти першої стінки першої пачки, та друга пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек четвертої стінки другої пачки, що є паралельною та розташованою навпроти другої стінки другої пачки. 7. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що перша пачка та друга пачка мають різні розміри. 7 UA 97679 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
