Система рейкового скріплення й пружна клема для такої системи

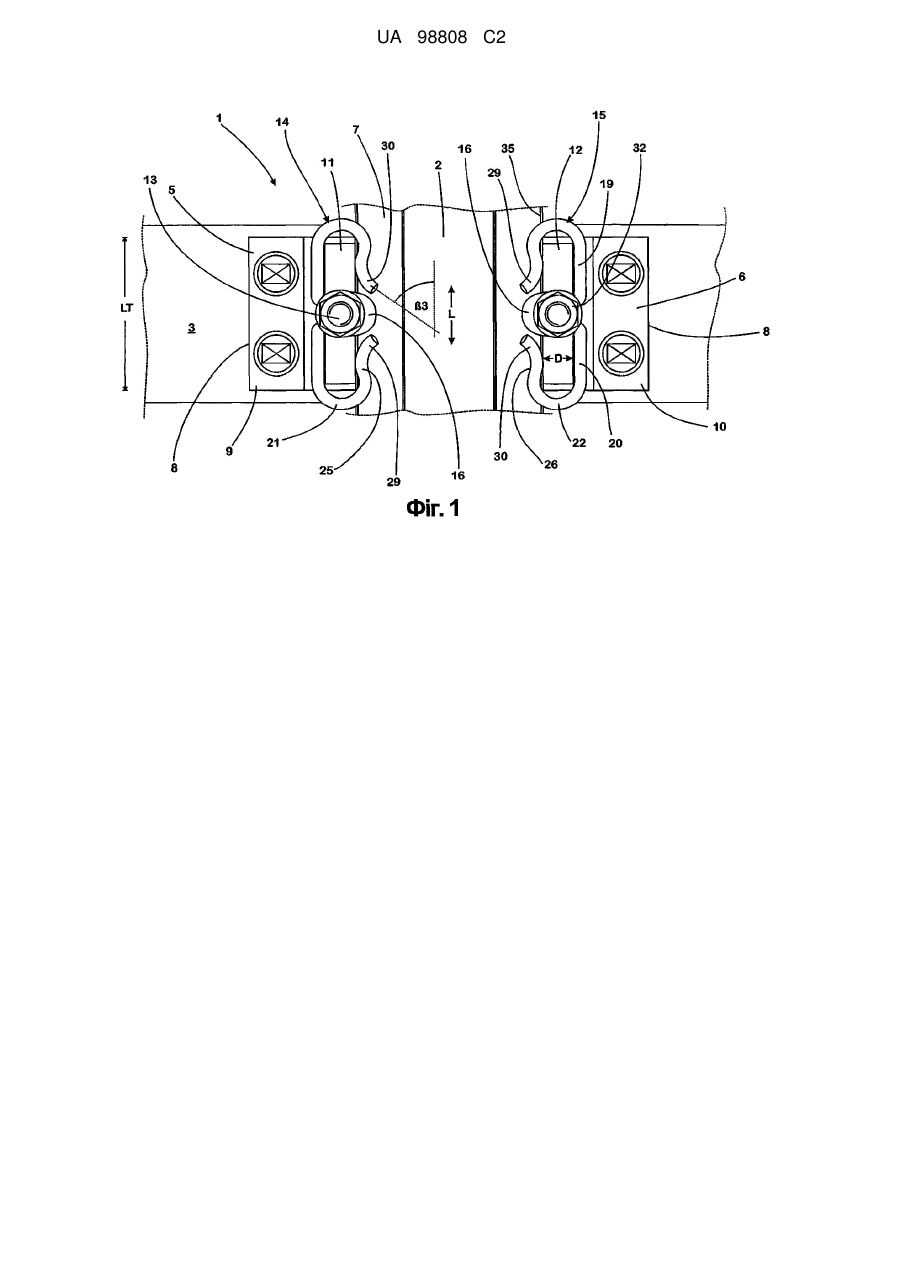

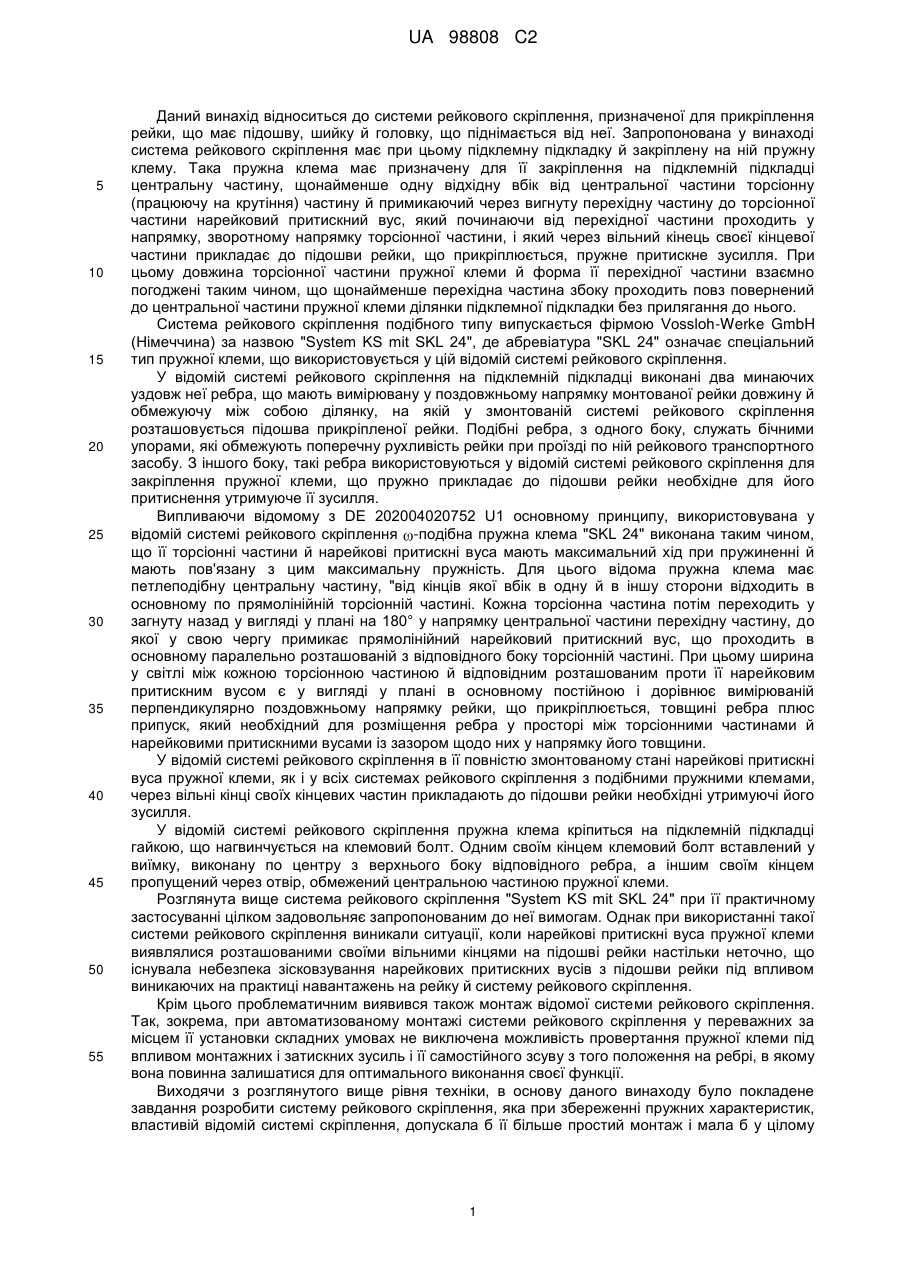

Реферат: Група винаходів належить до системи рейкового скріплення й пружної клеми для такої системи. Для прикріплення рейки (2), що має підошву (7), шийку (31) і головку, що піднімається від неї, і підклемну підкладку (5, 6), передбачена закріплена на ній пружна клема (14, 15). Центральною частиною (16) клема кріпиться на підклемній підкладці (5, 6). Від центральної частини (16) відходять вбік торсіонні частини (19, 20) із примикаючим через вигнуту перехідну частину (21, 22) нарейковим притискним вусом (25, 26). Від перехідної частини (21, 22) вус проходить у зворотному відносно торсіонної частини (19, 20) напрямку. Перехідна частина (21, 22) клеми проходить повз повернену до центральної частини (16) пружної клеми (14, 15) ділянку підклемної підкладки (5, 6), без прилягання до неї. Кінцева частина (29, 30) нарейкового притискного вуса (25, 26) відігнута від торсіонної частини (19, 20) і у змонтованому положенні звернена ближче до шийки (31) рейки (2), що прикріплюється. Винаходи сприяють більш надійному кріпленню в умовах можливих поперечних переміщень рейки і її зручному закріпленню. UA 98808 C2 (12) UA 98808 C2 UA 98808 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до системи рейкового скріплення, призначеної для прикріплення рейки, що має підошву, шийку й головку, що піднімається від неї. Запропонована у винаході система рейкового скріплення має при цьому підклемну підкладку й закріплену на ній пружну клему. Така пружна клема має призначену для її закріплення на підклемній підкладці центральну частину, щонайменше одну відхідну вбік від центральної частини торсіонну (працюючу на крутіння) частину й примикаючий через вигнуту перехідну частину до торсіонної частини нарейковий притискний вус, який починаючи від перехідної частини проходить у напрямку, зворотному напрямку торсіонної частини, і який через вільний кінець своєї кінцевої частини прикладає до підошви рейки, що прикріплюється, пружне притискне зусилля. При цьому довжина торсіонної частини пружної клеми й форма її перехідної частини взаємно погоджені таким чином, що щонайменше перехідна частина збоку проходить повз повернений до центральної частини пружної клеми ділянки підклемної підкладки без прилягання до нього. Система рейкового скріплення подібного типу випускається фірмою Vossloh-Werke GmbH (Німеччина) за назвою "System KS mit SKL 24", де абревіатура "SKL 24" означає спеціальний тип пружної клеми, що використовується у цій відомій системі рейкового скріплення. У відомій системі рейкового скріплення на підклемній підкладці виконані два минаючих уздовж неї ребра, що мають вимірювану у поздовжньому напрямку монтованої рейки довжину й обмежуючу між собою ділянку, на якій у змонтованій системі рейкового скріплення розташовується підошва прикріпленої рейки. Подібні ребра, з одного боку, служать бічними упорами, які обмежують поперечну рухливість рейки при проїзді по ній рейкового транспортного засобу. З іншого боку, такі ребра використовуються у відомій системі рейкового скріплення для закріплення пружної клеми, що пружно прикладає до підошви рейки необхідне для його притиснення утримуюче її зусилля. Випливаючи відомому з DE 202004020752 U1 основному принципу, використовувана у відомій системі рейкового скріплення -подібна пружна клема "SKL 24" виконана таким чином, що її торсіонні частини й нарейкові притискні вуса мають максимальний хід при пружиненні й мають пов'язану з цим максимальну пружність. Для цього відома пружна клема має петлеподібну центральну частину, "від кінців якої вбік в одну й в іншу сторони відходить в основному по прямолінійній торсіонній частині. Кожна торсіонна частина потім переходить у загнуту назад у вигляді у плані на 180° у напрямку центральної частини перехідну частину, до якої у свою чергу примикає прямолінійний нарейковий притискний вус, що проходить в основному паралельно розташованій з відповідного боку торсіонній частині. При цьому ширина у світлі між кожною торсіонною частиною й відповідним розташованим проти її нарейковим притискним вусом є у вигляді у плані в основному постійною і дорівнює вимірюваній перпендикулярно поздовжньому напрямку рейки, що прикріплюється, товщині ребра плюс припуск, який необхідний для розміщення ребра у просторі між торсіонними частинами й нарейковими притискними вусами із зазором щодо них у напрямку його товщини. У відомій системі рейкового скріплення в її повністю змонтованому стані нарейкові притискні вуса пружної клеми, як і у всіх системах рейкового скріплення з подібними пружними клемами, через вільні кінці своїх кінцевих частин прикладають до підошви рейки необхідні утримуючі його зусилля. У відомій системі рейкового скріплення пружна клема кріпиться на підклемній підкладці гайкою, що нагвинчується на клемовий болт. Одним своїм кінцем клемовий болт вставлений у виїмку, виконану по центру з верхнього боку відповідного ребра, а іншим своїм кінцем пропущений через отвір, обмежений центральною частиною пружної клеми. Розглянута вище система рейкового скріплення "System KS mit SKL 24" при її практичному застосуванні цілком задовольняє запропонованим до неї вимогам. Однак при використанні такої системи рейкового скріплення виникали ситуації, коли нарейкові притискні вуса пружної клеми виявлялися розташованими своїми вільними кінцями на підошві рейки настільки неточно, що існувала небезпека зісковзування нарейкових притискних вусів з підошви рейки під впливом виникаючих на практиці навантажень на рейку й систему рейкового скріплення. Крім цього проблематичним виявився також монтаж відомої системи рейкового скріплення. Так, зокрема, при автоматизованому монтажі системи рейкового скріплення у переважних за місцем її установки складних умовах не виключена можливість провертання пружної клеми під впливом монтажних і затискних зусиль і її самостійного зсуву з того положення на ребрі, в якому вона повинна залишатися для оптимального виконання своєї функції. Виходячи з розглянутого вище рівня техніки, в основу даного винаходу було покладене завдання розробити систему рейкового скріплення, яка при збереженні пружних характеристик, властивій відомій системі скріплення, допускала б її більше простий монтаж і мала б у цілому 1 UA 98808 C2 5 10 15 20 25 30 35 40 45 50 55 60 підвищену надійність у роботі. Ще одне завдання винаходу складалося у розробці пружної клеми, що була б найбільше придатна для використання у цій системі рейкового скріплення. Відносно системи рейкового скріплення зазначене завдання вирішується відповідно до винаходу за допомогою системи рейкового скріплення, заявленої у п. 1 формули винаходу. Різні кращі варіанти виконання запропонованої у винаході системи рейкового скріплення представлені у відповідних залежних пунктах формули винаходу. Відносно пружної клеми поставлене у винаході завдання вирішується за допомогою пружної клеми, заявленої у п. 12 формули винаходу. Різні кращі варіанти виконання запропонованої у винаході пружної клеми представлені у відповідних залежних пунктах формули винаходу. У запропонованій у винаході системі рейкового скріплення, як і у відомій з рівня техніки системі рейкового скріплення, як пружний елемент для створення необхідного для притиснення рейки пружно утримуючого його зусилля використовується пружна клема, що з урахуванням вимірюваної у поздовжньому напрямку рейки довжини, що прикріплюється, підклемної підкладки виконана таким чином, що щонайменше один нарейковий притискної вус пружної клеми може робити при своєму пружиненні максимальний хід. При цьому на відміну від рівня техніки кінцева частина нарейкового притискного вуса пружної клеми відігнута від її торсіонної частини й у змонтованому положенні пружної клеми звернена до шийки рейки, що прикріплюється. Завдяки подібному виконанню пружної клеми, по-перше, опорна ділянка, на якій нарейковий притискний вус пружної клеми своєю кінцевою частиною прикладає до підошви рейки необхідне утримуюче його притискне зусилля, виявляється зміщений від краю підошви рейки ближче до його шийки. У результаті навіть у тому випадку, коли підошва рейки під впливом поперечних зусиль, що виникають при проїзді по ній рейкового транспортного засобу, а також за певних умов внаслідок неточного бічного обпирання на підклемну підкладку переміщається на занадто велику відстань поперечно її поздовжньому напрямку, завжди забезпечується оптимальна передача необхідного утримуючого рейку зусилля від відповідного нарейкового притискного вуса пружної клеми на підошву рейки. По-друге, завдяки запропонованому у винаході конструктивному виконанню пружної клеми, що використовується у запропонованій у винаході системі рейкового скріплення, знижується схильність пружної клеми до провертання при її монтажі. Так, зокрема, досягнутий відповідно до винаходу зсув вищевказаної опорної ділянки ближче до шийки рейки дозволяє незважаючи на те, що торсіонна частина пружної клеми і її нарейковий притискний вус в іншому, як і раніше, проходять уздовж ребер близько до них, підвищити опір пружної клеми до провертання у порівнянні з пружною клемою відомого конструктивного виконання, що має винятково прямолінійні нарейкові притискні вуса. Ще одна перевага винаходу складається у можливості виконання пропонованої у винаході пружної клеми з урахуванням розмірів інших деталей запропонованої у винаході системи рейкового скріплення таким чином, що між підошвою рейки й/або ребром можна розмістити ще одну деталь, наприклад, електроізолюючий елемент для запобігання утворення електричних перемичок між рейкою й системою рейкового скріплення. Таким чином, винахід дозволяє неочікувано простими засобами одержати систему рейкового скріплення з істотно підвищеними у порівнянні з відомою з рівня техніки системою рейкового скріплення надійністю монтажу й експлуатаційною надійністю. В одному із кращих насамперед з технологічної точки зору варіантів здійснення винаходу кінцева частина нарейкового притискного вуса пружної клеми відігнута щодо ділянки, що примикає до цієї кінцевої частини, нарейкового притискного вуса пружної клеми таким чином, що уявлюване продовження зазначеної кінцевої частини у змонтованому положенні пружної клеми утворить з шийкою рейки кут менше 90°. Виконані такої форми кінцеві частини нарейкових притискних вусів пружної клеми можна з особливо високою економічністю виготовляти традиційними методами гнучкими на використовуваних на практиці гнучкових машинах. Надійність фіксації пружної клеми від провертання при монтажі утримуючої її запропонованої у винаході системи рейкового скріплення дозволяє додатково підвищити варіант, у якому відхідна від перехідної частини пружної клеми окрема ділянка її нарейкового притискного вуса орієнтована у вигляді у плані у напрямку торсіонної частини пружної клеми. Перехідна ділянка, на якій відповідна, спрямована спочатку до торсіонної частини пружної клеми окрема ділянка її нарейкового притискного вуса потім переходить у повернену від торсіонної частини пружної клеми кінцеву частину її нарейкового притискного вуса, може використовуватися для обпирання пружної клеми на відповідно виконаний фасонний елемент підклемної підкладки. 2 UA 98808 C2 5 10 15 20 25 30 35 40 45 50 55 60 Такий фасонний елемент може являти собою, наприклад, ребро, що виконане зі зверненої до пружної клеми верхньої сторони підклемної підкладки й на яке своєю центральною частиною опирається пружна клема. Пружну клему можна кріпити до цього ребра відомим способом. Виконання при цьому пружної клеми з найменшою шириною у світлі між її торсіонною частиною й нарейковим притискним вусом, щонайменше рівною товщині ребра, дозволяє, з одного боку, без яких-небудь проблем установлювати пружну клему на підклемну підкладку з охватом при цьому її ребра. З іншого боку, ребро без яких-небудь проблем можна настільки ж ефективно використовувати для фіксації пружної клеми за положенням, відповідно для її стопоріння. Для цього ширина у світлі між торсіонною частиною пружної клеми і її перехідним місцем, у якому спрямована у вигляді у плані до торсіонної частини пружної клеми окрема ділянка її нарейкового притискного вуса переходить у його відігнуту кінцеву частину, повинна мати таку величину, щоб нарейковий притискний вус пружної клеми в її змонтованому положенні опирався у зоні зазначеного перехідного місця у звернену до рейки, що прикріплюється, поверхню ребра. Пружні властивості пружної клеми, що використовується у запропонованій у винаході системі рейкового скріплення, дозволяє також підвищити варіант, у якому у змонтованому положенні пружної клеми її торсіонна частина проходить паралельно ребру, не прилягаючи до нього. При такому виконанні пружної клеми її торсіонна частина не контактує з жодною іншою деталлю й тим самим не обмежена у своїй вільній рухливості. У запропонованій у винаході системі рейкового скріплення також можна використовувати пружну клему -подібної форми з петлеподібною центральною частиною й з двома відхідними від неї у взаємно протилежні сторони торсіонними частинами, до кожної з яких через відповідну перехідну частину примикає по нарейковому притискному вусі з відігнутою кінцевою частиною. Виконана відповідно до винаходу, призначена для прикріплення рейки пружна клема має відповідно до рівня техніки центральну частину, щонайменше одну відхідну від неї вбік торсіонну частину, щонайменше одну перехідну частину, що примикає до неї, і щонайменше один нарейковий притискний вус, що примикає до неї, який у вигляді у плані проходить у напрямку, зворотному напрямку торсіонної частини. При цьомувідповідно до винаходу нарейковий притискний вус такої пружної клеми має звернену до його вільного кінця кінцеву частину, відігнуту у вигляді у плані у напрямку від торсіонної частини. По вже зазначеним вище причинам з технологічної точки зору доцільний при цьому варіант, у якому кінцева частина нарейкового притискного вуса пружної клеми утворить з пов'язаним із цією кінцевою частиною окремою ділянкою нарейкового притискного вуса тупий кут. Нижче винахід більше докладно розглянутий на прикладі одного з варіантів його здійснення з посиланням на прикладені до опису схематичні креслення, на яких показане: на фіг. 1 - вид у плані системи рейкового скріплення, на фіг. 2 - вид збоку й частково у розрізі системи рейкового скріплення, на фіг. 3 - вид у плані пружної клеми, що використовується у зображеній на фіг. 1 і 2 системі рейкового скріплення, на фіг. 4 - вид позаду пружної клеми, зображеної на фіг. 3, і на фіг. 5 - вид попереду пружної клеми, зображеної на фіг. 3. Показана на кресленнях система 1 рейкового скріплення призначена для прикріплення рейки 2, що є частиною не показаного на кресленнях залізничного полотна. Система 1 рейкового скріплення має дві підклемні підкладки 5, 6 однакової форми, які через проміжну опорну підкладку 4 опираються на шпалу, рейкову підкладку або іншу придатну для розміщення на ньому залізничного полотна підрейкову основу 3 і які професійною мовою називають також "ребордчастими підкладками". Підклемні підкладки 5, 6 розташовані одна проти іншої по один й по інший бік рейки 2 із приляганням до його підошви 7 і відомим чином пригвинчені шурупами до підрейкової основи 3. Для надання рейці 2 при його обпиранні на опорну підкладку 4 певної пружності у вертикальному напрямку між підошвою 7 рейки й опорною підкладкою 4 відомим чином передбачена пружна прокладка. Кожна з підклемних підкладок 5, 6 має у вигляді у плані в основному прямокутну форму й має довжину LT, вимірювану паралельно поздовжньої осі L рейки 2. На ділянці, що примикає до зверненої від рейки 2 довгої сторони 8 підклемних підкладок, верхня сторона кожної з них виконана рівною у вигляді спадної у напрямку до їхньої довгої сторони 8 площини 9, 10. Крім цього на кожній з підклемних підкладок 5, 6 на примикаючій до підошви 7 рейки ділянці їхньої верхньої сторони виконано по ребру 11, 12, кожне з яких примикає до розташованого напроти довгої сторони 8 і зверненої до рейки іншої довгої сторони відповідної підклемної підкладки 5, 6 і проходить за всією її довжиною LT. Завдяки таким ребрам 11,12 підклемні підкладки 5, 6 здатні надійно виконувати функцію бічних напрямних для рейки 2 навіть у тому 3 UA 98808 C2 5 10 15 20 25 30 35 40 45 50 55 60 випадку, коли рейка 2 під дією виникаючого при проїзді по ній поїзда навантаження робить вертикальні переміщення й поперечні переміщення, перпендикулярні його поздовжньому напрямку L. Крім цього у центральній частині кожної підклемної підкладки 5, 6 передбачений не показаний на кресленнях кріпильний отвір, який виконаний відомим чином фрезеруванням грибоподібною фрезою. У такий кріпильний отвір вставлений виконаний у вигляді закладного болта (з Г-подібною головкою) клемовий болт 13, що своєю головкою втримується у цьому кріпильному отворі, а своєю різьбовою ділянкою виступає над верхньою стороною ребра 11, 12. Для притискного прикріплення рейки 2 передбачені пружні клеми 14, 15, кожна з яких закріплюється на одній з підклемних підкладок 5,6. Кожна пружна клема 14, 15 виконана -подібної форми. Кожна така пружна клема має петлеподібну центральну частину 16, що у вигляді у плані має U-подібну форму і яка у змонтованому положенні пружної клеми щонайменше на 180° охоплює виступаючу над відповідним ребром 11,12 різьбову ділянку клемового болта 13. При цьому у змонтованому положенні пружної клеми її центральна частина 16 своєю замкнутою стороною звернена до рейки 2, а своєю розімкнутою стороною - від рейки 2. Кожна з бічних сторін центральної частини 16, що прямолінійно відходять від її замкнутої сторони, що має у вигляді у плані форму півкола, переходить спочатку через звернену долілиць дугоподібну частину 17, 18 у торсіонну частину 19, 20. Кожна торсіонна частина 19, 20 при цьому плавно примикає до відповідної дугоподібної частини 17,18 таким чином, що вона, з одного боку, у вигляді у плані розташовується під прямим кутом до відповідної бічної сторони центральної частини 16 і у змонтованому положенні пружної клеми проходить в основному паралельно рейці 2. Одночасно із цим у лежачих на площині пружних клем 14, 15 ці їхні торсіонні частини звернені похило нагору під кутом 1 і тому у змонтованому положенні пружних клем опираються на відповідну підклемну підкладку 5, 6 лише на поворотній ділянці відповідної дугоподібної частини 17, 18. Довжина LA торсіонних частин 19, 20 погоджена з довжиною кожного з ребер 11, 12 підклемних підкладок 5, 6 таким чином, що кінець кожної торсіонної частини, звернений від її центральної частини 16, збоку виступає за межі відповідного ребра 11, 12. До кожної торсіонної частини 19, 20 примикає по перехідній частині 21, 22, що у вигляді у плані більше ніж на 180° вигнута у напрямку до замкнутої сторони центральної частини 16. Радіус кривизни кожної перехідної частини 21, 22 при цьому більше товщини D відповідного ребра 11, 12. До кожної перехідної частини 21, 22 примикає по першій окремій ділянці 23, 24 відповідного нарейкового притискного вуса 25, 26 пружної клеми. Починаючи від відповідної перехідної частини 21, 22 окремі ділянки 23, 24 спочатку проходять, якщо дивитися у вигляді у плані, у напрямку торсіонних частин 19,20, розташованих на іншій поздовжній стороні пружних клем 14, 15. Одночасно із цим нарейкові притискні вуса 25, 26 у цілому звернені долілиць під тим же кутом 1, що й торсіонні частини 19, 20. Кожна окрема ділянка 23, 24 нарейкового притискного вуса 25, 26 плавно переходить у криволінійно вигнутому перехідному місці 27, 28 у відповідну кінцеву частину 29, 30 відповідного нарейкового притискного вуса 25, 26. Кривизна перехідного місця 27, 28 вибрана при цьому такою, що кінцеві частини 29, 30 звернені від торсіонних частин 19,20 і спрямовані до шийки 31 рейки 2, що прикріплюється. Кут 2, утворений між окремими ділянками 23, 24 і відповідними їм кінцевими частинами 29, 30 нарейкових притискних вусів 25,26, у вигляді у плані становить при цьому приблизно 120°. Одночасно із цим ширина W у світлі у самому вузькому місці між кожним перехідним місцем 27, 28 і відповідною, розташованою напроти неї торсіонною частиною 19, 20 трохи більше товщини D відповідного ребра 11,12. Для закріплення кожної пружної клеми 14, 15 на відповідному їй ребрі 11,12 її центральну частину 16 надягають на відповідний клемовий болт 13, пропускаючи його при цьому крізь охоплюваний центральною частиною 16 отвір. Потім на клемовий болт 13 нагвинчують гайку 32, яка притискає центральну частину 16 відповідної пружної клеми 14, 15 до відповідного ребра 11, 12 і таким шляхом у цілому закріплює її. У такому змонтованому положенні пружної клеми її торсіонні частини 19, 20 виявляються розташованими зі зверненої від рейки 2, а нарейкові притискні вуса 25, 26 - зі зверненої до рейки 2 сторони відповідного ребра 11, 12. Дугоподібні частини 17,18 пружних клем 14, 15 виконані при цьому такої висоти Н, що кожна пружна клема 14, 15 опирається на відповідну їй підклемну підкладку 5, 6 тільки у зоні переходу від дугоподібних частин 17, 18 до торсіонних частин 19,20. Оскільки одночасно із цим перехідні частини 21, 22 із зазором охоплюють короткі сторони відповідного ребра 11, 12, пружні клеми 14, 15 можуть практично вільно пружно 4 UA 98808 C2 5 10 15 переміщатися своїми торсіонними частинами 19,20 і перехідними частинами 21,22 аж до опорної ділянки 33, 34 кінцевих частин 29, 30 нарейкових притискних вусів 25,26. При надяганні кожної пружної клеми 14, 15 на відповідне їй ребро 11, 12 нарейкові притискні вуса 25, 26 своїм відповідним перехідним місцем 27, 28 нещільно прилягають до зверненої до рейки 2 торцевої сторони відповідного ребра 11,12. Якщо при закручуванні гайки 32 пружні клеми 14, 15 починають провертатися разом з нею під впливом переданих на них через гайку 32 крутних моментів, то нарейкові притискні вуса 25, 26, упираючись своїми перехідними місцями 27, 28 у ребро 11, 12, запобігають тим самим надмірній деформації пружної клеми 14, 15, що через це могла б незадовільно виконувати свою функцію. У змонтованому положенні пружної клеми кінцеві частини 29, 30 її нарейкових притискних вусів 25, 26 відігнуті таким чином, що їхнє уявлюване продовження у змонтованому положенні пружної клеми утворить з шийкою 31 рейки 2 кут З, рівний приблизно 50°. Кінцеві частини 29, 30 нарейкових притискних вусів 25, 26 своїми опорними ділянками 33, 34 прилягають при цьому до верхньої сторони підошви 7 рейки з відступом від її краю 35 у напрямку шийки 31 рейки й тим самим також протидіють надмірній деформації відповідної пружної клеми 14, 15 у процесі її монтажу. Одночасно із цим прилягання кінцевих частин 29, 30 пружної клеми до підошви рейки у місцях, зміщених ближче до її шийки 31, незважаючи на мінімізовану ширину В пружних клем 14, 15, завжди забезпечує надійну передачу від них необхідних притискних зусиль на підошву рейки 2 навіть при його поперечних переміщеннях. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Система рейкового скріплення, призначена для прикріплення рейки (2), яка має підошву (7), шийку (31) і головку, що піднімаються від неї, і має підклемну підкладку (5, 6) і закріплену на ній пружну клему (14, 15) із призначеною для її закріплення на підклемній підкладці (5, 6) центральною частиною (16), із щонайменше однією відхідною вбік від центральної частини (16) торсіонною частиною (19, 20) і з примикаючим через вигнуту перехідну частину (21, 22) до торсіонної частини (19, 20) нарейковим притискним вусом (25, 26), який, починаючи від перехідної частини (21, 22), проходить у напрямку, зворотному напрямку торсіонної частини (19, 20), і який через вільний кінець своєї кінцевої частини (29, 30) прикладає до підошви (7) рейки (2), що прикріплюється, пружне притискне зусилля, при цьому довжина (LA) торсіонної частини (19, 20) пружної клеми й форма її перехідної частини (21, 22) взаємно погоджені таким чином, що щонайменше перехідна частина (21, 22) збоку проходить повз повернену до центральної частини (16) пружної клеми (14, 15) ділянку підклемної підкладки (5, 6) без прилягання до неї, яка відрізняється тим, що кінцева частина (29, 30) нарейкового притискного вуса (25, 26) пружної клеми відігнута від її торсіонної частини (19, 20) і у змонтованому положенні пружної клеми звернена до шийки (31) рейки (2), що прикріплюється. 2. Система за п. 1, яка відрізняється тим, що кінцева частина (29, 30) нарейкового притискного вуса (25, 26) пружної клеми відігнута таким чином, що уявне продовження зазначеної кінцевої частини (29, 30) у змонтованому положенні пружної клеми утворює з шийкою (31) рейки (2) кут (β3), менший за 90°. 3. Система за будь-яким із попередніх пунктів, яка відрізняється тим, що відхідна від перехідної частини (21, 22) пружної клеми окрема ділянка (23, 24) її нарейкового притискного вуса (25, 26) орієнтована у вигляді у плані у напрямку торсіонної частини (19, 20) пружної клеми. 4. Система за будь-яким із попередніх пунктів, яка відрізняється тим, що підклемна підкладка (5, 6) зі своєї зверненої до пружної клеми (14, 15) верхньої сторони має ребро (11, 12), на яке опирається центральна частина (16) пружної клеми (14, 15). 5. Система за п. 4, яка відрізняється тим, що пружна клема (14, 15) закріплена на підклемній підкладці (5, 6) закріпленим на ребрі (11, 12) кріпильним засобом (13). 6. Система за п. 4 або 5, яка відрізняється тим, що найменша ширина (W) проміжку між торсіонною частиною (19, 20) пружної клеми і її нарейковим притискним вусом (25, 26) щонайменше дорівнює товщині (D) ребра (11, 12). 7. Система за п. 6, яка відрізняється тим, що відігнута кінцева частина (29, 30) нарейкового притискного вуса (25, 26) пружної клеми примикає до його спрямованої до торсіонної частини (19, 20) пружної клеми окремої ділянки (23, 24). 8. Система за п. 7, яка відрізняється тим, що ширина (W) проміжку між торсіонною частиною (19, 20) пружної клеми і її перехідним місцем (27, 28), у якому спрямована у вигляді у плані до торсіонної частини (19, 20) пружної клеми окрема ділянка (23, 24) її нарейкового притискного вуса (25, 26) переходить у його відігнуту кінцеву частину (29, 30), має таку величину, що нарейковий притискний вус (25, 26) пружної клеми в її змонтованому положенні опирається у 5 UA 98808 C2 5 10 15 20 25 30 35 зоні зазначеного перехідного місця (27, 28) на звернену до рейки (2), що прикріплюється, поверхню ребра (11, 12). 9. Система за будь-яким із пп. 5-8, яка відрізняється тим, що у змонтованому положенні пружної клеми її торсіонна частина (19, 20) проходить паралельно ребру (11, 12), не прилягаючи до нього. 10. Система за будь-яким із попередніх пунктів, яка відрізняється тим, що пружна клема (14, 15) має ω-подібну форму з петлеподібною центральною частиною (16) і з двома відхідними від неї у взаємно протилежні сторони торсіонними частинами (19, 20), до кожної з яких через відповідну перехідну частину (21, 22) примикають нарейкові притискні вуса (25, 26) з відігнутою кінцевою частиною (29, 30). 11. Система за будь-яким із попередніх пунктів, яка відрізняється тим, що торсіонна частина (19, 20) пружної клеми (14, 15) у її змонтованому положенні опирається на підклемну підкладку (5, 6). 12. Клема для прикріплення рейки (2), що має центральну частину (16), щонайменше одну відхідну від неї вбік торсіонну частину (19, 20), щонайменше одну перехідну частину (21, 22), що примикає до неї, і щонайменше один нарейковий притискний вус (25, 26), що примикає до неї, який у вигляді у плані проходить у напрямку, зворотному напрямку торсіонної частини (19, 20), яка відрізняється тим, що її нарейковий притискний вус (25, 26) має звернену до його вільного кінця кінцеву частину (29, 30), відігнуту у вигляді у плані у напрямку від торсіонної частини (19, 20). 13. Клема за п. 12, яка відрізняється тим, щокінцева частина (29, 30) нарейкового притискного вуса утворює з примикаючою до неї окремою ділянкою нарейкового притискного вуса (25, 26) тупий кут (β2). 14. Клема за п. 12 або 13, яка відрізняється тим, що нарейковий притискний вус (25, 26) має від перехідної частини (21, 22) окрему ділянку (23, 24), спрямовану до торсіонної частини (19, 20). 15. Клема за п. 13 або 14, яка відрізняється тим, що кінцева частина (29, 30) нарейкового притискного вуса примикає до його окремої ділянки (23, 24). 16. Клема за будь-яким із пп. 12-15, яка відрізняється тим, що вона має плавно вигнуту криволінійну форму. 17. Клема за будь-яким із пп. 12-16, яка відрізняється тим, що вона виконана ω-подібної форми з петлеподібною центральною частиною (16) і з двома відхідними від неї у взаємно протилежні сторони торсіонними частинами (19, 20), до кожної з яких через відповідну перехідну частину (21, 22) примикає по нарейковому притискному вусу (25, 26) з відігнутою кінцевою частиною (29, 30). 6 UA 98808 C2 7 UA 98808 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
