Автоін’єктор, спосіб введення в нього текучого середовища та система для ін’єкцій

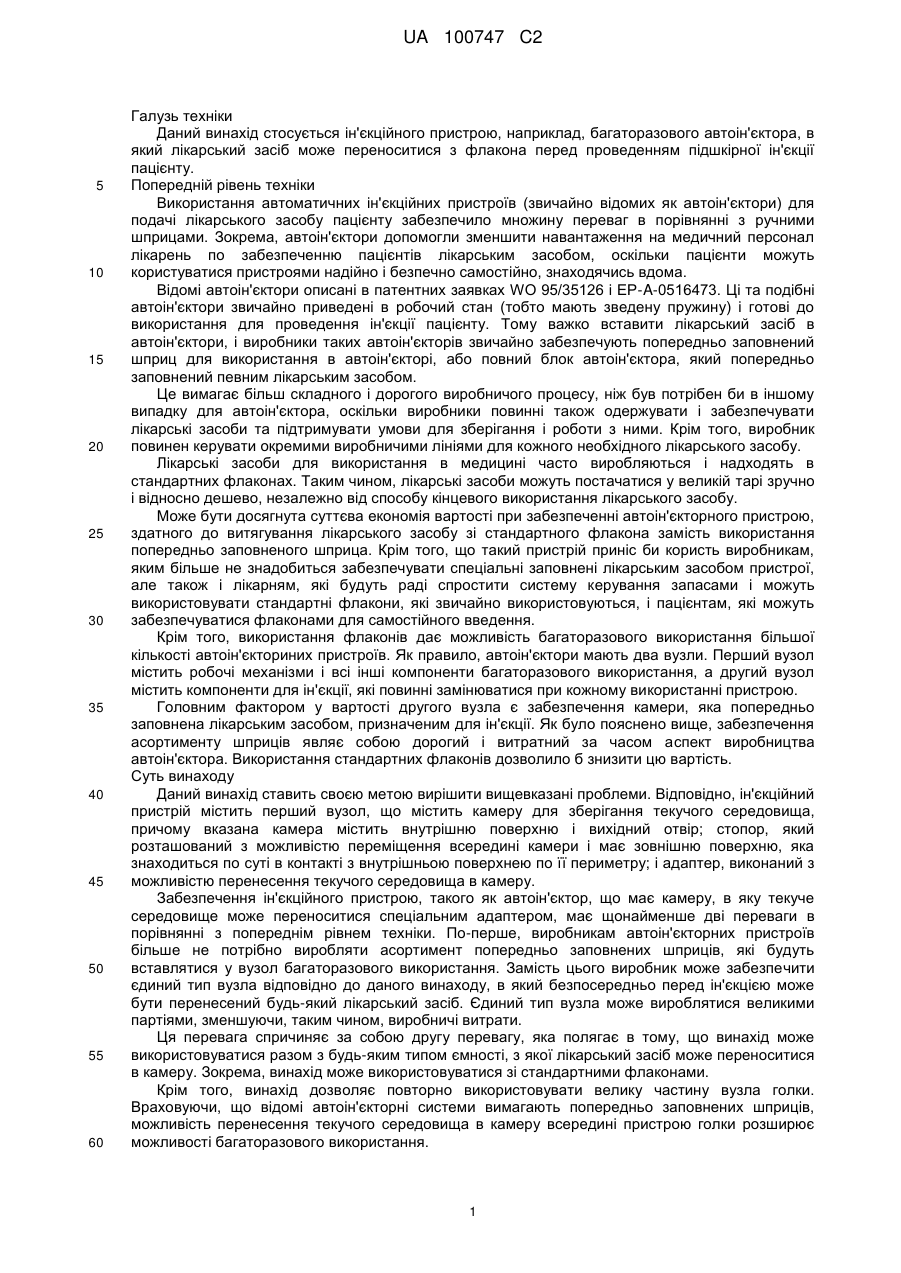

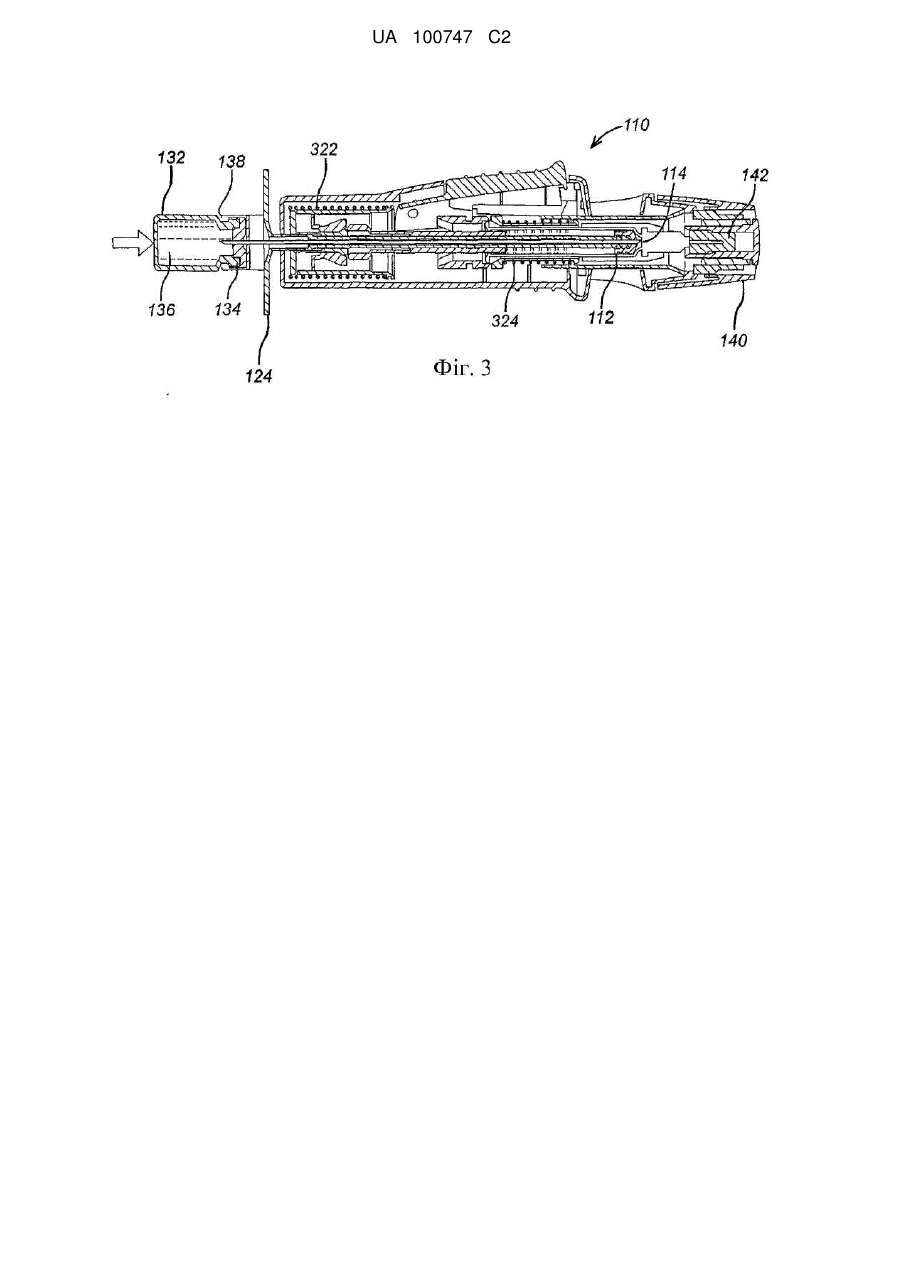

Реферат: Автоін'єктор (110) має перший вузол, який містить: камеру (116) для вміщення текучого середовища, причому вказана камера містить внутрішню поверхню і вихідний отвір; стопор (112), який розташований з можливістю переміщення всередині камери і має зовнішню поверхню, яка по суті контактує із внутрішньою поверхнею по її периметру; і адаптер, який містить: засіб для переміщення стопора (112) через камеру (116); і засіб для перенесення текучого середовища в камеру (116) при переміщенні стопора (112) від вихідного отвору. Засіб для перенесення текучого середовища в камеру (116) містить порожнисту голку для перенесення текучого середовища. При цьому порожниста голка виконана з можливістю протикання стопора (112) для подачі текучого середовища через стопор в камеру (116). Спосіб введення текучого середовища в автоін'єктор включає етапи, на яких: приєднують адаптер до стопора; протикають стопор голкою; і протягують адаптер і стопор через камеру для текучого середовища, таким чином втягуючи текуче середовище через голку в указаний шприц. UA 100747 C2 (12) UA 100747 C2 UA 100747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується ін'єкційного пристрою, наприклад, багаторазового автоін'єктора, в який лікарський засіб може переноситися з флакона перед проведенням підшкірної ін'єкції пацієнту. Попередній рівень техніки Використання автоматичних ін'єкційних пристроїв (звичайно відомих як автоін'єктори) для подачі лікарського засобу пацієнту забезпечило множину переваг в порівнянні з ручними шприцами. Зокрема, автоін'єктори допомогли зменшити навантаження на медичний персонал лікарень по забезпеченню пацієнтів лікарським засобом, оскільки пацієнти можуть користуватися пристроями надійно і безпечно самостійно, знаходячись вдома. Відомі автоін'єктори описані в патентних заявках WO 95/35126 і EP-A-0516473. Ці та подібні автоін'єктори звичайно приведені в робочий стан (тобто мають зведену пружину) і готові до використання для проведення ін'єкції пацієнту. Тому важко вставити лікарський засіб в автоін'єктори, і виробники таких автоін'єкторів звичайно забезпечують попередньо заповнений шприц для використання в автоін'єкторі, або повний блок автоін'єктора, який попередньо заповнений певним лікарським засобом. Це вимагає більш складного і дорогого виробничого процесу, ніж був потрібен би в іншому випадку для автоін'єктора, оскільки виробники повинні також одержувати і забезпечувати лікарські засоби та підтримувати умови для зберігання і роботи з ними. Крім того, виробник повинен керувати окремими виробничими лініями для кожного необхідного лікарського засобу. Лікарські засоби для використання в медицині часто виробляються і надходять в стандартних флаконах. Таким чином, лікарські засоби можуть постачатися у великій тарі зручно і відносно дешево, незалежно від способу кінцевого використання лікарського засобу. Може бути досягнута суттєва економія вартості при забезпеченні автоін'єкторного пристрою, здатного до витягування лікарського засобу зі стандартного флакона замість використання попередньо заповненого шприца. Крім того, що такий пристрій приніс би користь виробникам, яким більше не знадобиться забезпечувати спеціальні заповнені лікарським засобом пристрої, але також і лікарням, які будуть раді спростити систему керування запасами і можуть використовувати стандартні флакони, які звичайно використовуються, і пацієнтам, які можуть забезпечуватися флаконами для самостійного введення. Крім того, використання флаконів дає можливість багаторазового використання більшої кількості автоін'єкториних пристроїв. Як правило, автоін'єктори мають два вузли. Перший вузол містить робочі механізми і всі інші компоненти багаторазового використання, а другий вузол містить компоненти для ін'єкції, які повинні замінюватися при кожному використанні пристрою. Головним фактором у вартості другого вузла є забезпечення камери, яка попередньо заповнена лікарським засобом, призначеним для ін'єкції. Як було пояснено вище, забезпечення асортименту шприців являє собою дорогий і витратний за часом аспект виробництва автоін'єктора. Використання стандартних флаконів дозволило б знизити цю вартість. Суть винаходу Даний винахід ставить своєю метою вирішити вищевказані проблеми. Відповідно, ін'єкційний пристрій містить перший вузол, що містить камеру для зберігання текучого середовища, причому вказана камера містить внутрішню поверхню і вихідний отвір; стопор, який розташований з можливістю переміщення всередині камери і має зовнішню поверхню, яка знаходиться по суті в контакті з внутрішньою поверхнею по її периметру; і адаптер, виконаний з можливістю перенесення текучого середовища в камеру. Забезпечення ін'єкційного пристрою, такого як автоін'єктор, що має камеру, в яку текуче середовище може переноситися спеціальним адаптером, має щонайменше дві переваги в порівнянні з попереднім рівнем техніки. По-перше, виробникам автоін'єкторних пристроїв більше не потрібно виробляти асортимент попередньо заповнених шприців, які будуть вставлятися у вузол багаторазового використання. Замість цього виробник може забезпечити єдиний тип вузла відповідно до даного винаходу, в який безпосередньо перед ін'єкцією може бути перенесений будь-який лікарський засіб. Єдиний тип вузла може вироблятися великими партіями, зменшуючи, таким чином, виробничі витрати. Ця перевага спричиняє за собою другу перевагу, яка полягає в тому, що винахід може використовуватися разом з будь-яким типом ємності, з якої лікарський засіб може переноситися в камеру. Зокрема, винахід може використовуватися зі стандартними флаконами. Крім того, винахід дозволяє повторно використовувати велику частину вузла голки. Враховуючи, що відомі автоін'єкторні системи вимагають попередньо заповнених шприців, можливість перенесення текучого середовища в камеру всередині пристрою голки розширює можливості багаторазового використання. 1 UA 100747 C2 5 10 15 20 25 30 35 40 45 50 55 60 Адаптер може містити засіб для переміщення стопора через камеру; і засіб для перенесення текучого середовища в камеру, коли стопор відсувається від вихідного отвору. Стопор може забезпечуватися на дистальному кінці адаптера. Наявність адаптера має додаткову перевагу, яка полягає у відсутності необхідності розбирати автоін'єктори для подачі текучого середовища безпосередньо в камеру, з якої він вводиться. Адаптер, виконаний з можливістю перенесення текучого середовища в камеру, дозволяє користувачеві мати текуче середовище для ін'єкції в зручному місці. В описаних вище варіантах здійснення об'єм камери, в яку переноситься текуче середовище, визначається простором між стопором і вихідним отвором. Отже, об'єм збільшується, коли стопор відсувається від вихідного отвору. Збільшення об'єму спричиняє зменшення тиску в камері, що призводить до втягування текучого середовища в камеру. Звичайно, в альтернативних варіантах здійснення збільшення об'єму камери і відповідний ефект можуть досягатися шляхом переміщення стопора до вихідного отвору. Також передбачаються інші варіанти здійснення, що забезпечують збільшення об'єму камери для втягування текучого середовища в камеру. Переважно, стопор виконаний з можливістю перенесення текучого середовища в камеру, коли вузол перенесення переміщується відносно камери від вихідного отвору. Адаптер може бути виконаний з можливістю прийому ємності з текучим середовищем і перенесення текучого середовища з ємності в камеру. Прийнятні ємності можуть включати в себе будь-яку ємність, виконану з можливістю вміщати лікарський засіб і будь-яким способом зістиковуватися з адаптером. Таким чином, в поєднанні з даним винаходом може використовуватися стандартний флакон, що використовується для вміщення і транспортування текучих середовищ лікарських засобів. Таким чином, суттєво зменшується вартість забезпечення автоін'єкторної системи, оскільки процес перенесення лікарського засобу в шприц може повністю виконуватися пацієнтом, а стандартні флакони легко доступні і мають низьку вартість. Ємність може розташовуватися на проксимальному кінці адаптера. Потрібно мати на увазі, що зручність забезпечення ємності з текучим середовищем, таким як флакон, з'єднаний з адаптером, забезпечує передачу текучого середовища в камеру особливо простим і безпосереднім чином. У деяких варіантах здійснення адаптер може виступати за межі ін'єкційного пристрою таким чином, щоб для створення проходу для текучого середовища між ємністю і камерою можна просто всунути ємність з текучим середовищем в адаптер. У деяких варіантах здійснення засоби для перенесення текучого середовища в камеру можуть містити порожнисту голку для перенесення текучого середовища, виконану з можливістю зчеплення з ємністю з текучим середовищем, для перенесення текучого середовища з ємності з текучим середовищем через порожнисту голку, коли стопор відсувається від вихідного отвору. Альтернативно, голка може містити канал для текучого середовища, який містить односпрямований клапан. Це даєможливість перенесення в камеру, але не з неї. Як правило, ємності, які використовуються для вміщення лікарських засобів, забезпечені ковпачками, що протикаються, з плівки або гуми. Голка, яка є на адаптері та виконана з можливістю протикати ковпачок, може утворювати частину проходу для текучого середовища між ємністю і камерою. Звичайно, голка є лише переважним засобом. Залежно від конкретної конфігурації ємності можуть забезпечуватися інші засоби. Наприклад, якщо в ємності передбачений клапан, засіб для перенесення текучого середовища в камеру може містити порожнистий канал, з'єднаний з клапаном непроникною для текучого середовища прокладкою. Також передбачаються інші варіанти здійснення, що містять засоби для перенесення з ємності. Порожниста голка може бути виконана з можливістю протикання стопора для подачі текучого середовища через стопор в камеру. У такому варіанті здійснення порожниста голка може пройти по всій довжині адаптера - від ємності на проксимальному кінці до камери на дистальному кінці - для забезпечення повного проходу для текучого середовища між ними. Додаткова перевага цього варіанта здійснення полягає в тому, що сила, діюча на ємність з боку порожнистої голки на проксимальному кінці, може також передаватися по порожнистій голці і таким чином бути достатньою для протикання стопора на дистальному кінці. Альтернативно, замість такої голки адаптер може містити окрему другу голку, виконану з можливістю протикання стопора, щоб дозволити перенесення текучого середовища в камеру. У такому варіанті здійснення може бути необхідно забезпечити засіб для проведення другої голки через стопор. Звичайно, другу голку можна замінити на трубку або подібний засіб перенесення текучого середовища. Такий засіб може містити клапан для забезпечення перенесення текучого середовища в камеру, але не з неї. 2 UA 100747 C2 5 10 15 20 25 30 35 40 45 50 55 60 У переважних варіантах здійснення адаптер містить канал для текучого середовища для перенесення текучого середовища з ємності в камеру. У випадку, коли адаптер містить одну порожнисту голку, що проходить по всій довжині адаптера, канал для текучого середовища проходить через голку. Однак, у випадку, коли такого єдиного проходу не існує, адаптер може забезпечити канал для текучого середовища для перенесення текучого середовища між ємністю і камерою. Канал може бути, наприклад, порожнистим каналом або трубкою. В альтернативному варіанті здійснення автоін'єктор містить другий вузол, що містить знімний привідний механізм. Механізм може містити витягнений стрижень, який починає впливати на стопор при приведенні в дію привідного механізму. Потрібно враховувати, що стопор, крім його ролі в передачі текучого середовища в камеру, може також допомогти в здійсненні функції виведення текучого середовища з ін'єкційного пристрою в організм пацієнта. Перший вузол може від'єднуватися від другого вузла. Це є певною перевагою, коли другий вузол є багаторазовим. Як було розглянуто вище, при наявності двох роз'єднувальних вузлів, другий вузол, що містить привідний механізми автоін'єктора, може використовуватися знов, тоді як перший вузол, що має контакт з лікарським засобом і пацієнтом, може бути утилізований. Звичайно, завдяки характеру винаходу, перший вузол, якщо необхідно, може також бути використаний повторно. Після виведення лікарського засобу в організм пацієнта інше текуче середовище потім може переноситися в перший вузол для ін'єкції тому ж самому пацієнту, як описано вище. Це зменшує вартість автоін'єктора в довгостроковому плані, оскільки єдиними компонентами, що вимагають заміни, є флакон і лікарський засіб. При таких умовах для запобігання забрудненню може бути вигідно стерилізувати перший вузол. У варіантах здійснення, що містять другий вузол, адаптер може бути виконаний з можливістю вставлятися всередину стрижня, щоб забезпечити канал для текучого середовища. Таким чином, стрижень може виконувати свою функцію приведення в дію стопора для виведення текучого середовища з ін'єкційного пристрою, в той час як адаптер може забезпечувати прохід для текучого середовища до стопора таким чином, щоб текуче середовище могло переноситися в камеру. Додатково, адаптер може приєднуватися до стопора знімним чином. Тоді як стопор повинен залишитися працюючим в автоін'єкторі, після того як текуче середовище перенесене в камеру, адаптер більше не потрібен. Отже, може бути переважно зняти адаптер зі стопора до ін'єкції. Адаптер і стопор можуть містити взаємнозчеплювану різь, що забезпечує таке знімне прикріплення. Звичайно, замість цього можуть використовуватися інші засоби знімного прикріплення, такі як кліпси або фіксатори. Короткий опис креслень Винахід буде описаний в цьому документі за допомогою прикладу з посиланням на супровідні креслення, на яких: фіг. 1 - вигляд збоку автоін'єктора згідно з першим варіантом здійснення; фіг. 2 - вигляд збоку першого варіанта здійснення, в якому флакон зчеплений з адаптером автоін'єктора; фіг. 3 - вигляд збоку першого варіанта здійснення, в якому флакон додатково зчеплений з адаптером автоін'єктора; фіг. 4 - вигляд збоку першого варіанта здійснення, в якому текуче середовище втягнуте в автоін'єктор; фіг. 5 - вигляд збоку першого варіанта здійснення, в якому адаптер знятий з автоін'єктора; фіг. 6 - вигляд збоку першого вузла, з'єднаного з адаптером відповідно до другого варіанта здійснення винаходу; фіг. 7 - вигляд збоку другого варіанта здійснення, в якому текуче середовище втягнуте в перший вузол і адаптер знятий; і фіг. 8 - вигляд збоку другого варіанта здійснення, в якому перший вузол зчеплений з другим вузлом. Докладний опис креслень На фіг. 1-5 представлений автоін'єктор 110 згідно з першим варіантом здійснення даного винаходу. Автоін'єктор 110 містить засіб 111 приводу, з'єднаний з поршнем, розташованим всередині шприца. Поршень містить стопор 112, розташований всередині камери 116, що має внутрішню поверхню. Стопор 112 може переміщуватися всередині камери 116 і має зовнішню поверхню, що знаходиться по суті в контакті з внутрішньою поверхнею по її периферії. Стопор виконаний з пружного матеріалу. У цьому варіанті здійснення матеріалом служить гума, але можуть також використовуватися інші пружні матеріали. Контакт між стопором і камерою утворює непроникне для текучого середовища і повітря ущільнення. 3 UA 100747 C2 5 10 15 20 25 30 35 40 45 50 55 60 На дистальному кінці камери 116 забезпечується вихідний отвір 114, що сполучається з ін'єкційною голкою 115. Коли автоін'єктор приведений в робочий стан і готовий до введення лікарського засобу пацієнту, робота пристрою відбувається таким чином. Засіб 111 приводу виконаний з можливістю, після приведення в дію, висунення ін'єкційної голки 115 назовні з корпусу автоін'єктора 110 і подальшого переміщення поршня 112 всередині камери 116 у напрямку до вихідного отвору 114 для виштовхування вмісту камери 116 через вихідний отвір 114. Автоін'єктор містить знімний ковпачок 140, що включає в себе футляр 142, надітий на ін'єкційну голку 115. Футляр 142 захищає ін'єкційну голку 115 і забезпечує по суті непроникну для текучого середовища і повітря ізоляцію над кінчиком ін'єкційної голки 115, щоб не допустити проникнення або витікання текучого середовища, або іншого забруднення. В автоін'єкторі, зображеному на фіг. 1-3, стопор 112 впирається у вихідний отвір 114. Корисний об'єм камери 116, в яку може переноситися текуче середовище, мінімальне, і, відповідно, камера 116 по суті пуста. Коли стопор 112 розташований на деякій відстані від вихідного отвору 114 (див. фіг. 4 і 5), корисний об'єм камери 116 є максимальним або по суті максимальним. Як показано, камера 116 підходить для вміщення текучого середовища і безпосередньо перед ін'єкцією містить лікарський засіб, який буде вводитися. На фіг. 1 більш детально зображений автоін'єктор, що містить адаптер 118, прикріплений до стопора 112 з можливістю зняття. Адаптер 118 може: входити в комплект, який включає в себе автоін'єктор 110 і флакон 132 лікарського засобу для введення (див. нижче), попередньо встановлений в автоін'єктор 110, або постачатися окремо для вставляння в автоін'єктор 110 користувачем. Адаптер 118 і стопор 112 містять взаємоз'єднувальну різь 120 таким чином, щоб адаптер 118 міг бути видалений зі стопора 112 шляхом відгвинчування адаптера 118. Адаптер містить витягнений стрижень 122, що має проксимальний і дистальний кінці. Стопор 112 прикріплений до адаптера 118 на дистальному кінці витягненого стрижня 122. На проксимальному кінці адаптера 118 є ручка 124. Розташований в ручці 124 вхід 126 виконаний з можливістю прийому флакона 132, що має ковпачок 134. Ручка 124 прикріплена до витягненого стрижня і дозволяє користувачеві переміщувати адаптер 118 всередині автоін'єктора, таким чином переміщуючи стопор 112 всередині камери 116. Адаптер 118 додатково містить порожнисту голку 128, яка виступає зі стрижня 122 і може переміщуватися в подовжньому напрямку всередині нього. Голка 128 має проксимальний і дистальний кінці, які відповідають проксимальному і дистальному кінцям стрижня 122. На проксимальному кінці голка 128 виступає у вхід 126. На проксимальному кінці голки 128 зафіксований затискач 130. Затискач 130 може переміщуватися всередині входу 126 разом з голкою 128. На своєму дистальному кінці голка 128 прилягає до стопора 112. Голка 128 виконана з можливістю протикання і стопора 112, на дистальному кінці, і ковпачка 134, на проксимальному кінці, коли ємність зчеплена з адаптером 118. Флакон 132 містить лікарський засіб 136 для введення пацієнту. Як можна бачити на фіг. 2, флакон 132 зчеплений з входом 126 в першому положенні, при якому проксимальний кінець голки протикає ковпачок 134 флакона 132, таким чином утворюючи прохід для текучого середовища між флаконом 132 і порожнистою голкою 128. Вхід 126 містить фіксатор 138, виконаний з можливістю витримування флакона 132 в такому положенні всередині входу 126 таким чином, щоб ковпачок 134 впирався в затискач 130. Флакон 132 може бути зчеплений далі всередині входу 126 у друге положення, як показано на фіг. 3. При переміщенні флакона 132 з першого положення у друге положення флакон натискає на затискач 130, який переміщується всередині входу 126 у напрямку до вихідного отвору 114. Оскільки затискач прикріплений до голки, переміщення затискача спричиняє відповідне переміщення голки. Коли голка 128 переміщується у напрямку до вихідного отвору 114, вона протикає стопор 112, таким чином завершуючи проведення для текучого середовища від флакона 132 через голку 128 до камери 116. На даному етапі, однак, текуче середовище залишається всередині флакона 132. На фіг. 4 представлений процес перенесення текучого середовища з флакона 132 в камеру 116. Як тільки голка 128 протикає і ковпачок 134 і стопор 112, користувач може витягувати адаптер 118 через автоін'єктор, таким чином протягаючи стопор 112 через камеру 116 з вихідного отвору 114. Коли стопор 112 переміщується від вихідного отвору 114, корисний об'єм камери 116 збільшується. Оскільки ін'єкційна голка 115 герметично закрита футляром 142 знімного ковпачка 140, що перешкоджає проникненню текучого середовища в камеру 116 через вихідний отвір 114, тиск в цьому об'ємі зменшується, і різниця тиску між флаконом 132 і камерою 116 4 UA 100747 C2 5 10 15 20 25 30 35 40 45 50 55 примушує текуче середовище витягуватися з флакона 132 через голку 128 перенесення текучого середовища в камеру 116. На фіг. 5 представлений автоін'єктор після того, як по суті все текуче середовище з флакона 132 перенесене в камеру. Адаптер 118 знятий зі стопора 112, і адаптер 118, нарівні з голкою 128 для перенесення текучого середовища, знятий з автоін'єктора 110. Оскільки стопор є пружним, отвір, утворений голкою 128 для перенесення текучого середовища, по суті герметично закритий після видалення голки 128 для перенесення текучого середовища. Тепер автоін'єктор 110 містить лікарський засіб для введення. На фіг. 6-8 представлений комплект 200 згідно з другим варіантом здійснення даного винаходу. На фіг. 6 представлений перший вузол 210, прийнятний для використання в автоін'єкторі. Як і в першому варіанті здійснення, перший вузол 210 містить поршень, розташований всередині шприца. Поршень містить стопор 222, розташований всередині камери 224, що має внутрішню поверхню. На дистальному кінці камери 224 є вихідний отвір 226, що сполучається з ін'єкційною голкою (не показана). Стопор 222 і камера 224 відповідають стопору і камері першого варіанта здійснення. Перший вузол містить знімний ковпачок 212 відповідно до ковпачка першого варіанта здійснення. Перший вузол 210 також містить адаптер 214, прикріплений до стопора 222 з можливістю знімання. Адаптер 214 відповідає адаптеру першого варіанта здійснення. Адаптер містить ручку 216 і голку для перенесення текучого середовища (не показане). У ручці 216 розташований вхід 218, виконаний з можливістю прийому флакона 220. Вхід 218 відповідає входу першого варіанта здійснення. Як і в першому варіанті здійснення, користувач може зчепити флакон 220 з входом 218 таким чином, щоб голка для перенесення текучого середовища проткнула ковпачок флакона. Подальше зчеплення примушує голку для перенесення текучого середовища протикати стопор 222 для створення проходу для текучого середовища з флакона 220 через голку до камери 224. Як показано на фіг. 7, користувач витягує адаптер 214 через перший вузол 210, таким чином протягуючи стопор 222 через камеру 224 від вихідного отвору 226. Як і в першому варіанті здійснення, корисний об'єм камери 224, в який може переноситися текуче середовище, збільшується, оскільки стопор 222 відсувається від вихідного отвору 226. Оскільки об'єм збільшується, тиск в цьому об'ємі зменшується, таким чином витягуючи текуче середовище з флакона через голку в камеру 224. Як тільки текуче середовище перенесене, адаптер знімається зі стопора 222, і адаптер, як і голка для перенесення текучого середовища, видаляється. Як показано на фіг. 8, коли перший вузол 210 приведений в робочий стан, він вставляється у відкритий отвір 311 на другому вузлі 310. Другий вузол 310 містить привідний механізм, виконаний з можливістю впливати на компоненти першого вузла 210 таким чином. Після зчеплення перший 210 і другий 310 вузли утворюють ін'єкційний пристрій, який приведений в робочий стан і готовий до використання в стані, ідентичного автоін'єктора 110 першого варіанта здійснення, коли він заповнений лікарським засобом. Дійсно, автоін'єктор 110 першого варіанта здійснення містить перший і другий вузли 210, 310, але в першому варіанті здійснення ці вузли були зібрані до заправляння лікарського засобу. Таким чином, і в першому, і у другому варіантах здійснення приведення в дію механізму 320 роз'єднання другого вузла 310 запускає привідний механізм у вигляді привідної пружини 322, що впливає на привідний механізм, щоб примусити голку, яка виступає з автоін'єктора, проткнути шкіру пацієнта, а стопор 112 пройти через камеру 116 для введення текучого середовища пацієнту. Після того як все текуче середовище виштовхнуте з камери, голка потім втягується механізмом 324 втягування, щоб вона виявилася повністю всередині зібраного автоін'єктора 110. Як тільки текуче середовище введене, другий вузол 310 може бути відділений від першого вузла 210 і використовуватися знов. Перший вузол 210 може бути утилізований, і для подальших ін'єкцій забезпечується новий перший вузол, або він може стерилізуватися для повторного використання. Потрібно враховувати, що можуть бути виконані модифікації описаного варіанта здійснення без відступу від об'єму винаходу, що визначається прикладеною формулою. ФОРМУЛА ВИНАХОДУ 60 1. Автоін'єктор (110), який містить: перший вузол, який містить: 5 UA 100747 C2 5 10 15 20 25 30 35 40 45 50 55 камеру (116) для вміщення текучого середовища, причому вказана камера містить внутрішню поверхню і вихідний отвір; стопор (112), який розташований з можливістю переміщення всередині камери і має зовнішню поверхню, яка по суті контактує із внутрішньою поверхнею по її периметру; і адаптер, виконаний з можливістю перенесення текучого середовища в камеру, де адаптер містить: засіб для переміщення стопора (112) через камеру (116); і засіб для перенесення текучого середовища в камеру (116) при переміщенні стопора (112) від вихідного отвору; причому адаптер виконаний з можливістю приймання ємності з текучим середовищем і перенесення текучого середовища з ємності в камеру (116) за допомогою каналу для текучого середовища; який відрізняється тим, що засіб для перенесення текучого середовища в камеру (116) містить порожнисту голку для перенесення текучого середовища, виконану з можливістю зчеплення з ємністю з текучим середовищем для перенесення текучого середовища з ємності з текучим середовищем через порожнисту голку, коли стопор відсунутий від вихідного отвору; при цьому порожниста голка виконана з можливістю протикання стопора (112) для подачі текучого середовища через стопор в камеру (116). 2. Автоін'єктор (110) за п. 1, який відрізняється тим, що додатково містить другий вузол, який містить: знімний привідний механізм, причому вказаний привідний механізм містить витягнутий стрижень, який впливає на стопор після приведення в дію привідного механізму, і адаптер переважно виконаний з можливістю вставлення всередину стрижня. 3. Автоін'єктор (110) за будь-яким з попередніх пунктів, який відрізняється тим, що адаптер прикріплений до стопора з можливістю зняття, при цьому адаптер і стопор містять взаємозчіплювальну різь для забезпечення знімного прикріплення. 4. Автоін'єктор (110) за будь-яким з попередніх пунктів, який відрізняється тим, що стопор додатково виконаний з можливістю виштовхування текучого середовища, наявного всередині камери, коли стопор переміщується до вихідного отвору. 5. Автоін'єктор (110) за будь-яким з попередніх пунктів, який відрізняється тим, що додатково містить ін'єкційну голку, яка сполучається по текучому середовищу з вихідним отвором. 6. Автоін'єктор (110) за п. 2, який відрізняється тим, що додатково містить ін'єкційну голку, яка сполучається по текучому середовищу з вихідним отвором, причому знімний привідний механізм, після приведення в дію, виконаний з можливістю: переміщення камери та ін'єкційної голки з втягнутого положення, при якому голка знаходиться повністю всередині корпусу ін'єкційного пристрою, в висунуте положення, в якому голка виступає, щонайменше частково, за межі корпусу; і подальшого переміщення стопора всередині камери до вихідного отвору для виштовхування текучого середовища з ін'єкційної голки. 7. Автоін'єктор (110) за п. 6, який відрізняється тим, що додатково містить механізм втягування, виконаний з можливістю втягування ін'єкційної голки в корпус після виштовхування текучого середовища. 8. Автоін'єктор (110) за пп. 3, 6 або 7, який відрізняється тим, що перший вузол може відділятися від другого вузла; і другий вузол є багаторазовим. 9. Спосіб введення текучого середовища в автоін'єктор, причому вказаний пристрій містить камеру для текучого середовища, яка має внутрішню поверхню, стопор, розташований з можливістю переміщення всередині камери для текучого середовища, і адаптер, приєднаний з можливістю зняття до стопора, причому вказаний адаптер містить порожнисту голку, де вказаний спосіб включає етапи, на яких: приєднують адаптер до стопора; протикають стопор голкою; і протягують адаптер і стопор через камеру для текучого середовища, таким чином втягуючи текуче середовище через голку в указаний шприц. 10. Система для ін'єкцій, яка містить: перший вузол для ін'єкційного пристрою, який містить: камеру для вміщення текучого середовища, причому вказана камера містить внутрішню поверхню і вихідний отвір; стопор, який розташований з можливістю переміщення всередині камери і має зовнішню поверхню, яка по суті контактує із внутрішньою поверхнею по її периметру; і 6 UA 100747 C2 5 10 15 адаптер, виконаний з можливістю перенесення текучого середовища в камеру, де адаптер містить: засіб для переміщення стопора (112) через камеру (116); і засіб для перенесення текучого середовища в камеру; і засіб для перенесення текучого середовища в камеру, коли стопор відсунутий від вихідного отвору; і адаптер виконаний з можливістю приймання ємності з текучим середовищем і перенесення текучого середовища з ємності в камеру за допомогою каналу для текучого середовища; яка відрізняється тим, що засіб для перенесення текучого середовища в камеру містить порожнисту голку для перенесення текучого середовища, виконану з можливістю зчеплення з ємністю з текучим середовищем для перенесення текучого середовища з ємності з текучим середовищем через порожнисту голку, коли стопор відсунутий від вихідного отвору; при цьому порожниста голка виконана з можливістю протикання стопора для подачі текучого середовища через стопор в камеру. 11. Система для ін'єкцій за п. 10, яка відрізняється тим, що додатково містить флакон з текучим середовищем, яке підлягає перенесенню, для з'єднання з адаптером. 7 UA 100747 C2 8 UA 100747 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
