Пристрій регенерації тканинного фільтра

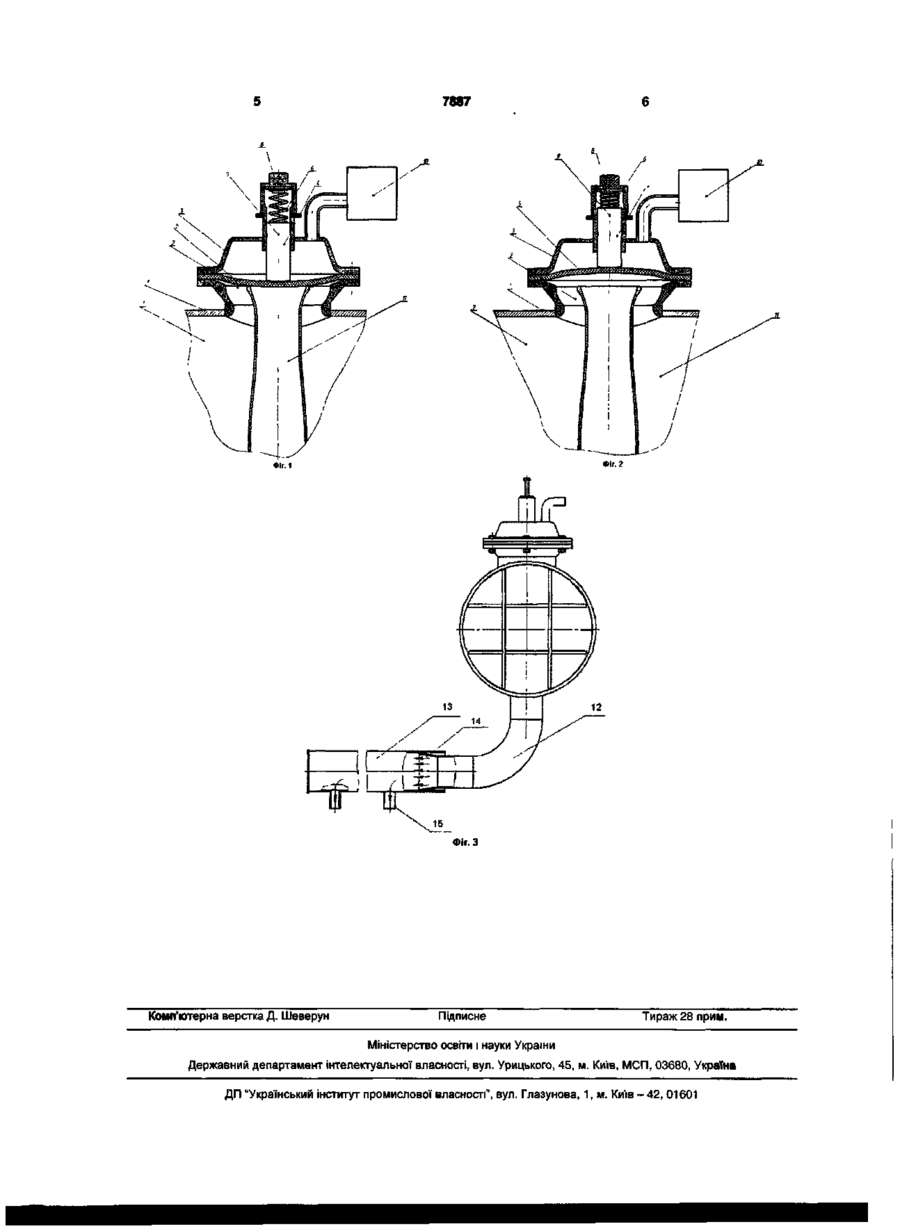

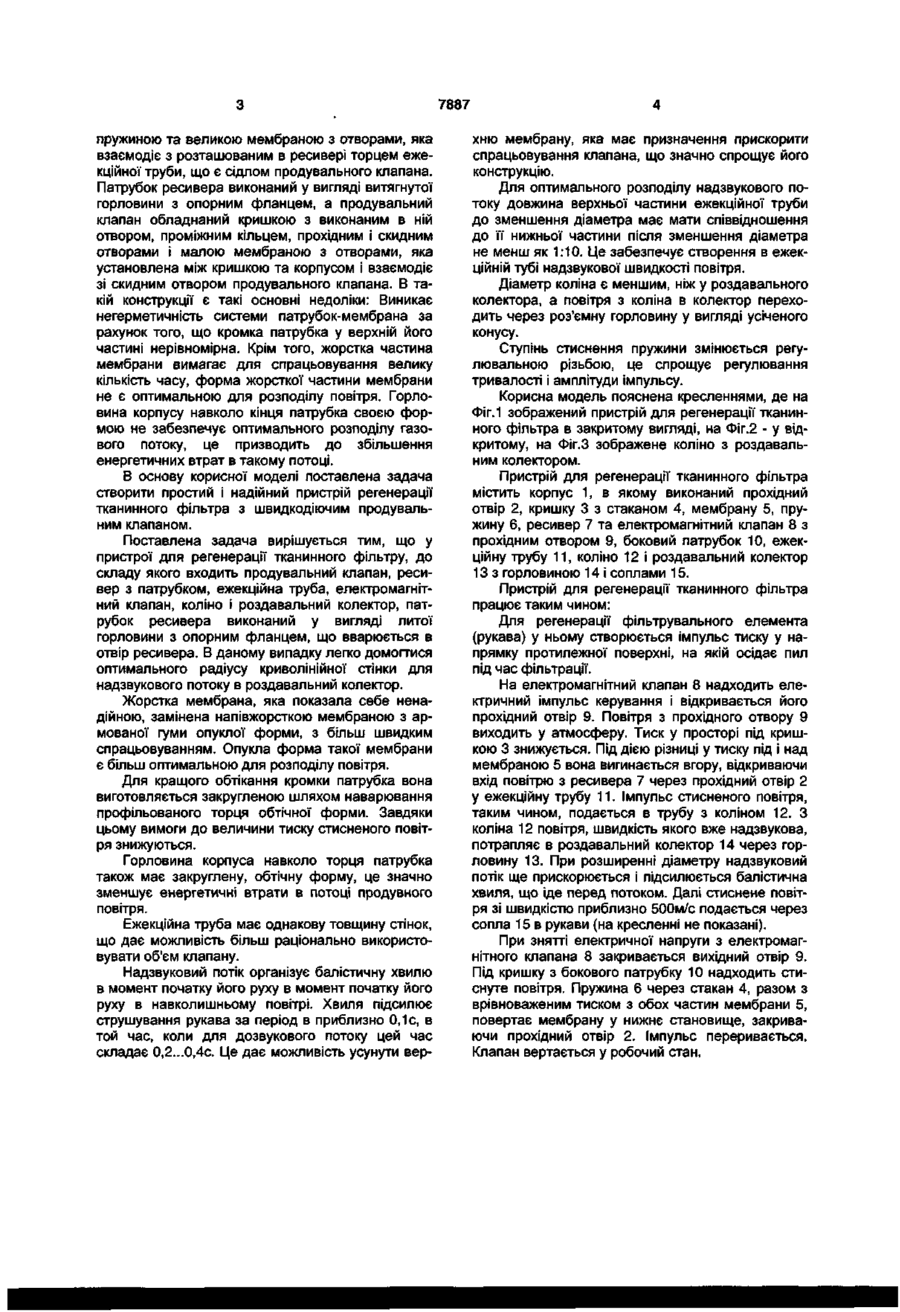

1. Пристрій для регенерації тканинного фільтра, до складу якого входить продувальний клапан, ресивер з патрубком, пружина з стаканом і мембрана, ежекційна труба і електромагнітний клапан з прохідним отвором, коліно і роздавальний колектор, який відрізняється тим, що патрубок ресивера виконаний у вигляді литої горловини з опорним фланцем, що вварений в отвір ресивера. 2. Пристрій за п. 1, який відрізняється тим, що мембрана є напівжорсткою, має опуклу форму і виготовлена з армованої гуми. 3. Пристрій за п. 1, який відрізняється тим, що за допомогою пружини і регулювальної різі можливе змінювання ступеня стиснення. 4. Пристрій за п. 1, який відрізняється тим, що краї горловини ежекційної труби закруглені. 5. Пристрій за п. 1, який відрізняється тим, що ежекційна труба має однаковий переріз - стінки роздавального колектора мають однакову товщину. 6. Пристрій за п. 1, який відрізняється тим, що співвідношення між довжиною верхньої частини ежекційної труби до зменшення діаметра і довжиною її нижньої частини після зменшення діаметра становить не менше, як 1:10. 7. Пристрій за п. 1, який відрізняється тим, що роздавальний колектор має більший діаметр, ніж діаметр коліна. 8. Пристрій за п. 7, який відрізняється тим, що перехід повітря з коліна до роздавального колектора здійснюється через роз'ємну горловину у вигляді зрізаного конуса. 00 00 Корисна модель відноситься до очистки газу від пилу за допомогою тканинних фільтрів і може бути використана в різних галузях промисловості: чорній та кольоровій металургії, промисловості будівельних матеріалів, хімічній промисловості та ін. Відомий пристрій для регенерації тканинного фільтра [М.Г. Мазур, А.Д. Мальгін, М.Л. Моргуліс, "Фільтр для уловлювання промислового пилу", М., "Машинобудування", 1985, с.83-87]. Конструкція являє собою ресивер, на якому встановлені продувальні клапани. Також пристрій для регенерації містить 3 електромагнітні клапани для керування роботою продувальних клапанів. Продувальний клапан встановлений на патрубку, привареному до ресивера. Під час роботи фільтра клапан знаходиться у закритому положенні. Мембрана клапана притиснута до кінця роздавального колектора, що є сідлом продувального клапана, а стиснене повітря через калібровані отвори в мембрані зрівноважує тиск під мембраною і навколо мембрани. Основним недоліком такої конструкції є те, інтервал часу між закриттям і відкриттям занадто великий. Як наслідок, неможливо забезпечити високу швидкість підвищення тиску у рукаві. Такий пристрій не є швидкодіючим, крім того, неможливо забезпечити ефективне управління його роботою. Найбільш близьким до заявленого є пристрій для регенерації тканинного фільтра [Патент України №44057 МПК B01D46/00 бюл. №1 2002р.]. До складу цього пристрою входить продувальний клапан, ресивер з патрубком, роздавальний колектор і електромагнітний клапан з прохідним отвором, продувальний корпус з установленою в ньому О) 7887 пружиною та великою мембраною з отворами, яка взаємодіє з розташованим в ресивері торцем ежекційної труби, що є сідлом продувального клапана. Патрубок ресивера виконаний у вигляді витягнутої горловини з опорним фланцем, а продувальний клапан обладнаний кришкою з виконаним в ній отвором, проміжним кільцем, прохідним і скидним отворами і малою мембраною з отворами, яка установлена між кришкою та корпусом і взаємодіє зі скидним отвором продувального клапана. В такій конструкції є такі основні недоліки: Виникає негерметичність системи патрубок-мембрана за рахунок того, що кромка патрубка у верхній його частині нерівномірна. Крім того, жорстка частина мембрани вимагає для спрацьовування велику кількість часу, форма жорсткої частини мембрани не є оптимальною для розподілу повітря. Горловина корпусу навколо кінця патрубка своєю формою не забезпечує оптимального розподілу газового потоку, це призводить до збільшення енергетичних втрат в такому потоці. В основу корисної моделі поставлена задача створити простий і надійний пристрій регенерації тканинного фільтра з швидкодіючим продувальним клапаном. Поставлена задача вирішується тим, що у пристрої для регенерації тканинного фільтру, до складу якого входить продувальний клапан, ресивер з патрубком, ежекційна труба, електромагнітний клапан, коліно і роздавальний колектор, патрубок ресивера виконаний у вигляді литої горловини з опорним фланцем, що вварюється в отвір ресивера. В даному випадку легко домогтися оптимального радіусу криволінійної стінки для надзвукового потоку в роздавальний колектор. Жорстка мембрана, яка показала себе ненадійною, замінена напівжорсткою мембраною з армованої гуми опуклої форми, з більш швидким спрацьовуванням. Опукла форма такої мембрани є більш оптимальною для розподілу повітря. Для кращого обтікання кромки патрубка вона виготовляється закругленою шляхом наварювання профільованого торця обтічної форми. Завдяки цьому вимоги до величини тиску стисненого повітря знижуються. Горловина корпуса навколо торця патрубка також має закруглену, обтічну форму, це значно зменшує енергетичні втрати в потоці продувного повітря. Ежекційна труба має однакову товщину стінок, що дає можливість більш раціонально використовувати об'єм клапану. Надзвуковий потік організує балістичну хвилю в момент початку його руху в момент початку його руху в навколишньому повітрі. Хвиля підсилює струшування рукава за період в приблизно 0,1с, в той час, коли для дозвукового потоку цей час складає 0,2...0,4с. Це дає можливість усунути вер хню мембрану, яка має призначення прискорити спрацьовування клапана, що значно спрощує його конструкцію. Для оптимального розподілу надзвукового потоку довжина верхньої частини ежекційної труби до зменшення діаметра має мати співвідношення до її нижньої частини після зменшення діаметра не менш як 1:10. Це забезпечує створення в ежекційній тубі надзвукової швидкості повітря. Діаметр коліна є меншим, ніж у роздавального колектора, а повітря з коліна в колектор переходить через роз'ємну горловину у вигляді усіченого конусу. Ступінь стиснення пружини змінюється регулювальною різьбою, це спрощує регулювання тривалості і амплітуди імпульсу. Корисна модель пояснена кресленнями, де на Фіг.1 зображений пристрій для регенерації тканинного фільтра в закритому вигляді, на Фіг.2 - у відкритому, на Фіг.З зображене коліно з роздавальним колектором. Пристрій для регенерації тканинного фільтра містить корпус 1, в якому виконаний прохідний отвір 2, кришку 3 з стаканом 4, мембрану 5, пружину 6, ресивер 7 та електромагнітний клапан 8 з прохідним отвором 9, боковий патрубок 10, ежекційну трубу 11, коліно 12 і роздавальний колектор 13 з горловиною 14 і соплами 15. Пристрій для регенерації тканинного фільтра працює таким чином: Для регенерації фільтрувального елемента (рукава) у ньому створюється імпульс тиску у напрямку протилежної поверхні, на якій осідає пил під час фільтрації. На електромагнітний клапан 8 надходить електричний імпульс керування і відкривається його прохідний отвір 9. Повітря з прохідного отвору 9 виходить у атмосферу. Тиск у просторі під кришкою 3 знижується. Під дією різниці у тиску під і над мембраною 5 вона вигинається вгору, відкриваючи вхід повітрю з ресивера 7 через прохідний отвір 2 у ежекційну трубу 11. Імпульс стисненого повітря, таким чином, подається в трубу з коліном 12. З коліна 12 повітря, швидкість якого вже надзвукова, потрапляє в роздавальний колектор 14 через горловину 13. При розширенні діаметру надзвуковий потік ще прискорюється і підсилюється балістична хвиля, що іде перед потоком. Далі стиснене повітря зі швидкістю приблизно 500м/с подається через сопла 15 в рукави (на кресленні не показані). При знятті електричної напруги з електромагнітного клапана 8 закривається вихідний отвір 9. Під кришку з бокового патрубку 10 надходить стиснуте повітря. Пружина 6 через стакан 4, разом з врівноваженим тиском з обох частин мембрани 5, повертає мембрану у нижнє становище, закриваючи прохідний отвір 2. Імпульс переривається. Клапан вертається у робочий стан. 7887 Фіг. З Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
