Регульована кутова опора для стулки вікна, дверей або т. п.

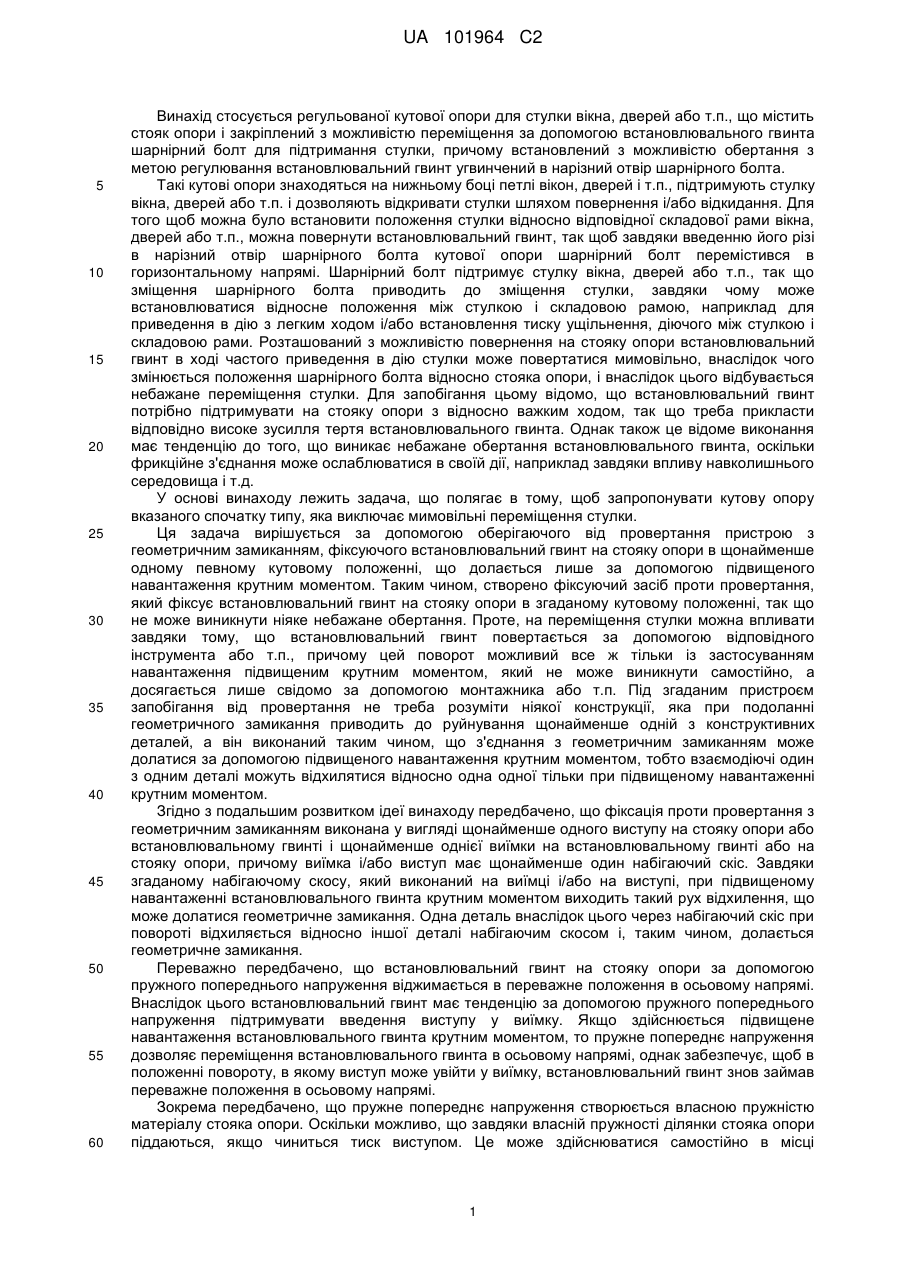

Реферат: Винахід стосується регульованої кутової опори (1) для стулки вікна, дверей або т. п., яка містить стояк (10) опори і закріплений з можливістю переміщення на стояку (10) опори за допомогою встановлювального гвинта (15) шарнірний болт (5) для підтримання стулки, причому встановлений з можливістю обертання з метою регулювання встановлювальний гвинт (15) угвинчений в нарізний отвір (19) шарнірного болта (5). Передбачено фіксуючий від провороту пристрій з геометричним замиканням, що закріплює встановлювальний гвинт (15) на стояку (10) опори в щонайменше одному певному кутовому положенні, що долається лише з підвищеним навантаженням крутним моментом. UA 101964 C2 (12) UA 101964 C2 UA 101964 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується регульованої кутової опори для стулки вікна, дверей або т.п., що містить стояк опори і закріплений з можливістю переміщення за допомогою встановлювального гвинта шарнірний болт для підтримання стулки, причому встановлений з можливістю обертання з метою регулювання встановлювальний гвинт угвинчений в нарізний отвір шарнірного болта. Такі кутові опори знаходяться на нижньому боці петлі вікон, дверей і т.п., підтримують стулку вікна, дверей або т.п. і дозволяють відкривати стулки шляхом повернення і/або відкидання. Для того щоб можна було встановити положення стулки відносно відповідної складової рами вікна, дверей або т.п., можна повернути встановлювальний гвинт, так щоб завдяки введенню його різі в нарізний отвір шарнірного болта кутової опори шарнірний болт перемістився в горизонтальному напрямі. Шарнірний болт підтримує стулку вікна, дверей або т.п., так що зміщення шарнірного болта приводить до зміщення стулки, завдяки чому може встановлюватися відносне положення між стулкою і складовою рамою, наприклад для приведення в дію з легким ходом і/або встановлення тиску ущільнення, діючого між стулкою і складовою рами. Розташований з можливістю повернення на стояку опори встановлювальний гвинт в ході частого приведення в дію стулки може повертатися мимовільно, внаслідок чого змінюється положення шарнірного болта відносно стояка опори, і внаслідок цього відбувається небажане переміщення стулки. Для запобігання цьому відомо, що встановлювальний гвинт потрібно підтримувати на стояку опори з відносно важким ходом, так що треба прикласти відповідно високе зусилля тертя встановлювального гвинта. Однак також це відоме виконання має тенденцію до того, що виникає небажане обертання встановлювального гвинта, оскільки фрикційне з'єднання може ослаблюватися в своїй дії, наприклад завдяки впливу навколишнього середовища і т.д. У основі винаходу лежить задача, що полягає в тому, щоб запропонувати кутову опору вказаного спочатку типу, яка виключає мимовільні переміщення стулки. Ця задача вирішується за допомогою оберігаючого від провертання пристрою з геометричним замиканням, фіксуючого встановлювальний гвинт на стояку опори в щонайменше одному певному кутовому положенні, що долається лише за допомогою підвищеного навантаження крутним моментом. Таким чином, створено фіксуючий засіб проти провертання, який фіксує встановлювальний гвинт на стояку опори в згаданому кутовому положенні, так що не може виникнути ніяке небажане обертання. Проте, на переміщення стулки можна впливати завдяки тому, що встановлювальний гвинт повертається за допомогою відповідного інструмента або т.п., причому цей поворот можливий все ж тільки із застосуванням навантаження підвищеним крутним моментом, який не може виникнути самостійно, а досягається лише свідомо за допомогою монтажника або т.п. Під згаданим пристроєм запобігання від провертання не треба розуміти ніякої конструкції, яка при подоланні геометричного замикання приводить до руйнування щонайменше одній з конструктивних деталей, а він виконаний таким чином, що з'єднання з геометричним замиканням може долатися за допомогою підвищеного навантаження крутним моментом, тобто взаємодіючі один з одним деталі можуть відхилятися відносно одна одної тільки при підвищеному навантаженні крутним моментом. Згідно з подальшим розвитком ідеї винаходу передбачено, що фіксація проти провертання з геометричним замиканням виконана у вигляді щонайменше одного виступу на стояку опори або встановлювальному гвинті і щонайменше однієї виїмки на встановлювальному гвинті або на стояку опори, причому виїмка і/або виступ має щонайменше один набігаючий скіс. Завдяки згаданому набігаючому скосу, який виконаний на виїмці і/або на виступі, при підвищеному навантаженні встановлювального гвинта крутним моментом виходить такий рух відхилення, що може долатися геометричне замикання. Одна деталь внаслідок цього через набігаючий скіс при повороті відхиляється відносно іншої деталі набігаючим скосом і, таким чином, долається геометричне замикання. Переважно передбачено, що встановлювальний гвинт на стояку опори за допомогою пружного попереднього напруження віджимається в переважне положення в осьовому напрямі. Внаслідок цього встановлювальний гвинт має тенденцію за допомогою пружного попереднього напруження підтримувати введення виступу у виїмку. Якщо здійснюється підвищене навантаження встановлювального гвинта крутним моментом, то пружне попереднє напруження дозволяє переміщення встановлювального гвинта в осьовому напрямі, однак забезпечує, щоб в положенні повороту, в якому виступ може увійти у виїмку, встановлювальний гвинт знов займав переважне положення в осьовому напрямі. Зокрема передбачено, що пружне попереднє напруження створюється власною пружністю матеріалу стояка опори. Оскільки можливо, що завдяки власній пружності ділянки стояка опори піддаються, якщо чиниться тиск виступом. Це може здійснюватися самостійно в місці 1 UA 101964 C2 5 10 15 20 25 30 35 40 45 50 55 60 навантаження виступом і/або, однак, також на віддаленні від нього, так що вся зона стояка опори зміщається разом з ними. Далі, переважно, якщо гвинтовий упор має внутрішню різь, зокрема самонарізна внутрішня різь, яка нагвинчена на ділянку внутрішнього болта. Пристрій може бути переважно таким, що забезпечений самонарізною внутрішньою різзю, гвинтовий упор при монтажі нагвинчується на відповідну ділянку внутрішнього болта, причому на цій ділянці утворюється взаємодіюча з внутрішньою різзю гвинтового упора зовнішня різь. Ця нарізна система служить для того, щоб можна було переміщувати гвинтовий упор відносно подовжнього напряму внутрішнього болта, щоб можна було встановити згадане положення втулки болта. Альтернативно переважним чином передбачено, що гвинтовий упор має зовнішню різь, зокрема самонарізна зовнішня різь, яка угвинчена у внутрішню частину втулки болта, переважно у вузьке місце внутрішньої частини втулки болта. Пристрій може бути, тому, переважно таким, що забезпечений переважно самонарізною зовнішньою різзю, гвинтовий упор введений у відповідно глибоке осьове положення у внутрішню частину втулки болта і там завдяки відповідному обертанню внаслідок свого, існуючого відносно втулки болта, переважно самонарізного нарізного контакту, може повертатися і, таким чином, зміщатися в осьовому напрямі. Тим самим гвинтовий упор може переміщуватися відносно подовжнього напряму втулки болта. Оскільки вільний кінець внутрішнього болта спирається на гвинтовий упор, то крутіння гвинтового упора приводить до осьового переміщення втулки болта відносно внутрішнього болта, тобто можна встановити відповідно положення втулки болта. Втулка болта може бути виконана переважно у вигляді склянки. Вона надівається на забезпечений гвинтовим упором внутрішній болт. Альтернативно втулка болта приймає гвинтовий упор і потім надівається на внутрішній болт. Переважно втулка болта виконана з пластмаси. Для запобігання тому, щоб втулка болта при русі відкриття стулки вікна, дверей або т.п. поверталася відносно внутрішнього болта, її можна всередині забезпечити щонайменше одним внутрішнім осьовим поглибленням, в яке входить чотиригранний болт без можливості обертання при насуненні втулки болта на нього. Втулка болта переважно на боці головки може мати наскрізний отвір для обертаючого інструмента. Далі, зокрема передбачено, що гвинтовий упор має з'єднувальний елемент для обертаючого інструмента. За допомогою відповідного інструмента, наприклад багатогранного інструмента, зокрема шестигранного інструмента, наприклад ключа з внутрішнім багатогранником при остаточно змонтованому шарнірному болті можна досягнути (його) осьового подовження або укорочения, завдяки тому, що ключ з внутрішнім багатогранником вводиться через розташований з боку головки наскрізний отвір для обертального інструмента і вставляється в з'єднувальний елемент гвинтового упора. Якщо тепер повернути ключ з внутрішнім багатогранником, то разом з ним повертається гвинтовий упор і при цьому втулка болта переміщується в осьовому напрямі по внутрішньому болту. Нарешті, переважно, якщо розмір діаметра гвинтового упора вибраний таким, що він не входить у внутрішнє осьове поглиблення втулки болта. Завдяки цьому можливо згадане, що досягається за допомогою ключа з внутрішнім багатогранником, переміщення втулки болта за допомогою провертання при остаточно змонтованому шарнірному болті. Додана стулці вікна, дверей або т.п. втулка кутової опори може також мати встановлювальний отвір для обертаючого інструмента, так щоб він через цей встановлювальний отвір і через наскрізний отвір для обертального інструмента у втулці болта міг вставлятися в з'єднувальний елемент обертального інструмента гвинтового упора. Креслення наочно ілюструють винахід на основі прикладу виконання, а саме показують: Фіг. 1 - зображення в перспективі укомплектованої кутової опори, Фіг. 2 - зображення згідноз фіг. 1, але в іншому вигляді в перспективі, Фіг. 3 - стояк кутової опори, Фіг. 4 і 5 - втулку кутової опори, Фіг. 6 - вигляд зверху кутової опори без втулки кутової опори, Фіг. 7 - вигляд в перспективі відповідно зображенню на фіг. 6, Фіг. 8 - відповідне фіг. 6 або 7 зображення, але з вирізом втулки болта, Фіг. 9 - схематичне зображення поперечного перерізу кутової опори в зоні шарнірного болта і Фіг. 10 - відповідне фіг. 8 зображення іншого прикладу виконання винаходу. На фіг. 1 показана кутова опора 1, яка має стояк 2 опори, шарнірний болт 3 і втулку 4 кутової опори. Шарнірний болт 3 за допомогою горизонтального опорного болта 5 закріплений з можливістю повороту на стояку 2 опори. Фіг. 2 показує зображення з фіг. 1 в іншому вигляді в перспективі. 2 UA 101964 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 3 показує стояк 2 опори. Він має плиту 6 основи, від якої відігнені під кутом два фланці 7, 8, які стоять на відстані один від одного, що мають приймальні отвори 9 для опорного болта 5. Плита 6 основи забезпечена кріпильними отворами 10 для відповідних кріпильних гвинтів, за допомогою яких стояк 2 опори може закріплюватися на складовій рами не показаного вікна, не показаних дверей або т.п. Згідно з фіг. 4 і 5 втулка 4 кутової опори має плоску монтажну поверхню 11, від якої відходять щонайменше два фіксуючих виступи 12. Через монтажну поверхню 11 проходять два кріпильних отвори 13, щоб втулку кутової опори в показаному на фіг. 4 і 5 вертикальному положенні прикріпляти до стулки вікна, дверей або т.п. Фіксуючі виступи 12 входять у відповідні поглиблення стулки і стабілізують посадку. Втулка 4 кутової опори виконана, по суті, у вигляді порожнистого тіла 14 і має на своєму нижньому боці 15 не показаний безпосередньо на фіг. 4 і 5 отвір 16 внутрішнього каналу 17 для вставляння, верхній кінець якого, по суті, закритий, а саме має лише невеликий отвір 18 для контролю. Фіг. 6 показує розташований на боці складової рами елемент кутової опори 1, забезпечений стояком 2 опори і встановленим на ньому з можливістю повороту навколо горизонтальної осі за допомогою опорного болта 5 шарнірний болт 3. Шарнірно закріплений на стояку 2 опори кінець 19 шарнірного болта 3 знаходиться на вікні, дверях або у подібному випадку застосування внизу, а вільний кінець 20 шарнірного болта 3 - вгорі. Щоб тепер завершити виконання кутової опори 1 і підтримати стулку вікна, дверей або т.п., забезпеченої втулкою 4 кутової опори стулка (не показана) підводиться до того, що знаходиться на боці складової рами пристрою кутової опори 1 таким чином, що вільний кінець 20 входить в отвір 16 для вставляння, виконаний у втулці 4 кутової опори, а потім велика частина шарнірного болта 3 вставляється у внутрішній канал 17. Верхня торцева поверхня 21 шарнірного болта 3 впирається у верхній, по суті, закритий кінець внутрішнього каналу 17, завдяки чому цей рух вставляння обмежений. Стулка тепер може відкриватися поворотом навколо подовжньої осі шарнірного болта 3 і може у випадку передбаченого відкривання з відкиданням також відкидатися навколо горизонтальної осі опорного болта 5. З частково вирізаного зображення фіг. 8 можна зрозуміти, що шарнірний болт 3 складений з трьох окремих частин. Мова йде при цьому про внутрішній болт 22, гвинтовому упорі 23 і втулці 24 болта. Внутрішній болт 22 виконаний у вигляді чотиригранного болта 26 завдяки тому, що він відштампований у вигляді штампованої деталі 26 з листа відповідної товщини. Вільна кінцева зона 27 внутрішнього болта 22 має менший розмір по ширині таким чином, щоб на нього нагвинчувати виконаний у вигляді втулки гвинтовий упор 23. Для цього гвинтовий упор 23 в своєму внутрішньому просторі має самонарізну внутрішню різь 28. Якщо гвинтовий упор 23 нагвинтити на вільну кінцеву зону 27 чотиригранного болта 25, то вільна кінцева зона 27 за допомогою самонарезающейся внутрішньої різі 28 забезпечується зовнішньою різзю 29. Внаслідок цього гвинтовий упор 23 може переміщуватися поворотно-поступально в осьовому напрямі за допомогою гвинтового руху, внаслідок чого він, завдяки своїй властивості утворювати подовження внутрішнього болта, робить регульованою довжину всієї структури. Якщо тепер як видно з фіг. 6-8 на внутрішній болт 22 і його утворене гвинтовим упором 23 подовження 30 внутрішнього болта насаджена втулка 24 болта, виконана у вигляді склянки і. що спирається, через це, в осьовому напрямі на гвинтовий упор 23, то завдяки повороту гвинтового упора 23 може змінитися осьове положення втулки 24 болта. Це знов приведе до того, що втулка 24 болта, що стосується шарнірного болта 3 визначить положення по висоті насуненої на неї втулки 4 кутової опори і, тим самим, положення стулки вікна, дверей або т.п. З всього цього ясно, що завдяки повороту гвинтового упора 23 можна проводити регулювання стулки. Втулка 24 болта має зовнішній контур кругового циліндра. Зокрема може бути передбачено, що втулка 24 болта на своєму торцевому боці 21 має наскрізний отвір 32 для обертаючого інструмента, і гвинтовий упор 23 на своєму верхньому торцевому боці 33 має з'єднувальний елемент 34 для обертального інструмента, наприклад в формі внутрішнього багатогранника. Якщо - при встановленій втулці 24 болта повинен здійснюватися підйом або опускання торцевої поверхні 21 шарнірного болта 3, то потрібно лише, щоб монтажник ввів ключ з внутрішнім багатогранником в наскрізний отвір 32 для обертального інструмента і ввів ключ з внутрішнім багатогранником в з'єднувальний елемент 34 для обертального інструмента. Завдяки здійснюваному за допомогою ключа з внутрішнім багатогранником повороту гвинтового упора можна зробити бажане регулювання. Згідно з фіг. 9 пристрій такий, що втулка 24 болта в своєму внутрішньому просторі має два протилежачих відносно один одного внутрішніх осьових поглиблення 35, які виконані у вигляді пазів і які приймають чотиригранний болт 25, завдяки чому втулка 24 болта утримується на 3 UA 101964 C2 5 10 внутрішньому болті 22 з фіксацією проти обертання. Зокрема може бути передбачено, що втулка 24 болта виконана з пластмаси. Фіг. 10 показує інший приклад виконання винаходу, причому всі варіанти виконання всіх інших фігур аж до фіг. 8 також відповідно дійсні для цього іншого прикладу виконання. Як альтернатива прикладу виконання згідно з фіг. 8 передбачено, що гвинтовий упор 23 має самонарезающую зовнішню різь 40, яка угвинчена у вузьке місце 41 у внутрішньому просторі 43 втулки 24 болта. Внутрішній болт 22 не входить в зачеплення як в прикладі виконання згідно з фіг. 8 з гвинтовим упором 23, а його вільний кінець 43 спирається в осьовому напрямі на торцеву поверхню 44 гвинтового упора 23. За допомогою відповідного інструмента, наприклад згаданого ключа з внутрішнім багатогранником, гвинтовий упор 23 завдяки поверненню може переміщатися у втулці 24 болта відносно неї по осі, внаслідок чого завдяки підтриманню гвинтового упора 23 на внутрішньому болті 22 встановлюється відповідне осьове положення втулки 24 болта відносно внутрішнього болта 22. У іншому, виконання пояснення, що є наприклад іншому дійсні відповідно для прикладу виконання згідно з фіг. 10. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Кутова опора для вікна, дверей або т. п., яка містить стояк (2) опори і прикріплений до стояка (2) опори шарнірний болт, який має внутрішній болт (22) і втулку (24) болта, причому внутрішній болт (22) закріплений на стояку (2) опори, яка відрізняється тим, що внутрішній болт (22) взаємодіє з гвинтовим упором (23), який служить для осьового переміщення втулки (24) болта, причому гвинтовий упор (23) і внутрішній болт (22) охоплюються втулкою (24) болта, причому гвинтовий упор (23) угвинчений всередину втулки (24) болта, і спирається на вільний кінець внутрішнього болта (22), причому внутрішній болт (22) виконаний у вигляді штампованої деталі (26), яка, зокрема, виконана з листа. 2. Кутова опора за п. 1, яка відрізняється тим, що гвинтовий упор (23) встановлений з можливістю переміщення в осьовому напрямку всередині втулки (24) болта. 3. Кутова опора за п. 1 або 2, яка відрізняється тим, що внутрішній болт (2) є чотиригранним болтом (25). 4. Кутова опора за одним з пп. 1-3, яка відрізняється тим, що гвинтовий упор (23) щонайменше на окремих ділянках виконаний у вигляді втулки. 5. Кутова опора за одним з пп. 1-4, яка відрізняється тим, що гвинтовий упор (23) має зовнішню різь (40), зокрема, самонарізну зовнішню різь, яка угвинчена у внутрішню частину (42) втулки (24) болта, переважно у вузьке місце (41) внутрішньої частини (42) втулки (24) болта. 6. Кутова опора за одним з пп. 1-5, яка відрізняється тим, що втулка (24) болта виконана у вигляді стакана. 7. Кутова опора за одним з пп. 1-6, яка відрізняється тим, що втулка (24) болта виконана з пластмаси. 8. Кутова опора за одним з пп. 1-7, яка відрізняється тим, що втулка (24) болта має щонайменше одне внутрішнє осьове поглиблення (35) для приймання з фіксацією від прокручування чотиригранного болта (25). 9. Кутова опора за одним з пп. 1-8, яка відрізняється тим, що втулка (24) болта на боці головки має наскрізний отвір (32) для обертального інструмента. 10. Кутова опора за одним з пп. 1-9, яка відрізняється тим, що гвинтовий упор (23) має з'єднувальний елемент (34) для обертального інструмента. 11. Кутова опора за одним з пп. 1-10, яка відрізняється тим, що діаметр гвинтового упора (23) має такий розмір, що він не входить у внутрішнє осьове поглиблення (35) втулки (24) болта. 4 UA 101964 C2 5 UA 101964 C2 6 UA 101964 C2 7 UA 101964 C2 8 UA 101964 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
