Кутова опора для вікна, дверей або т. п.

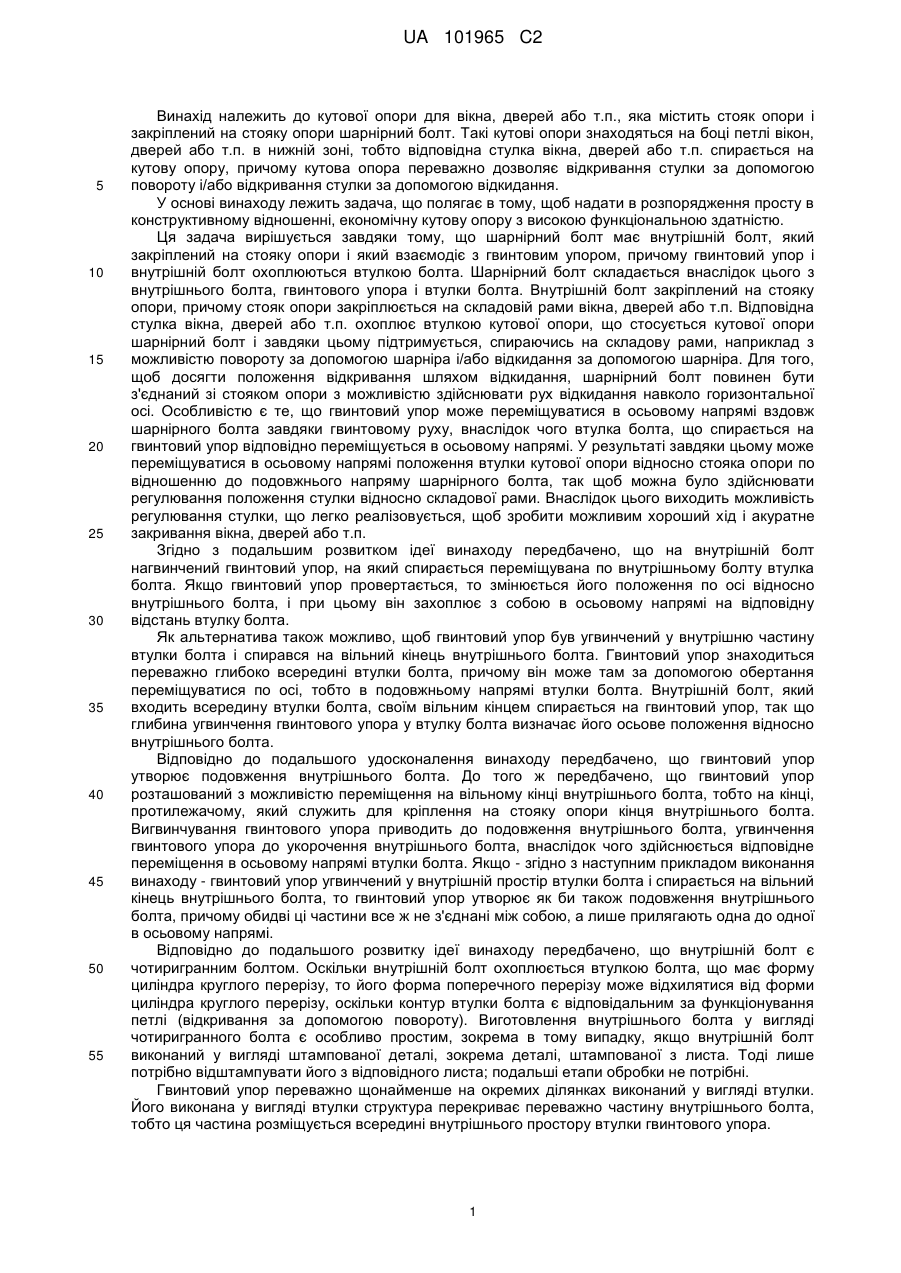

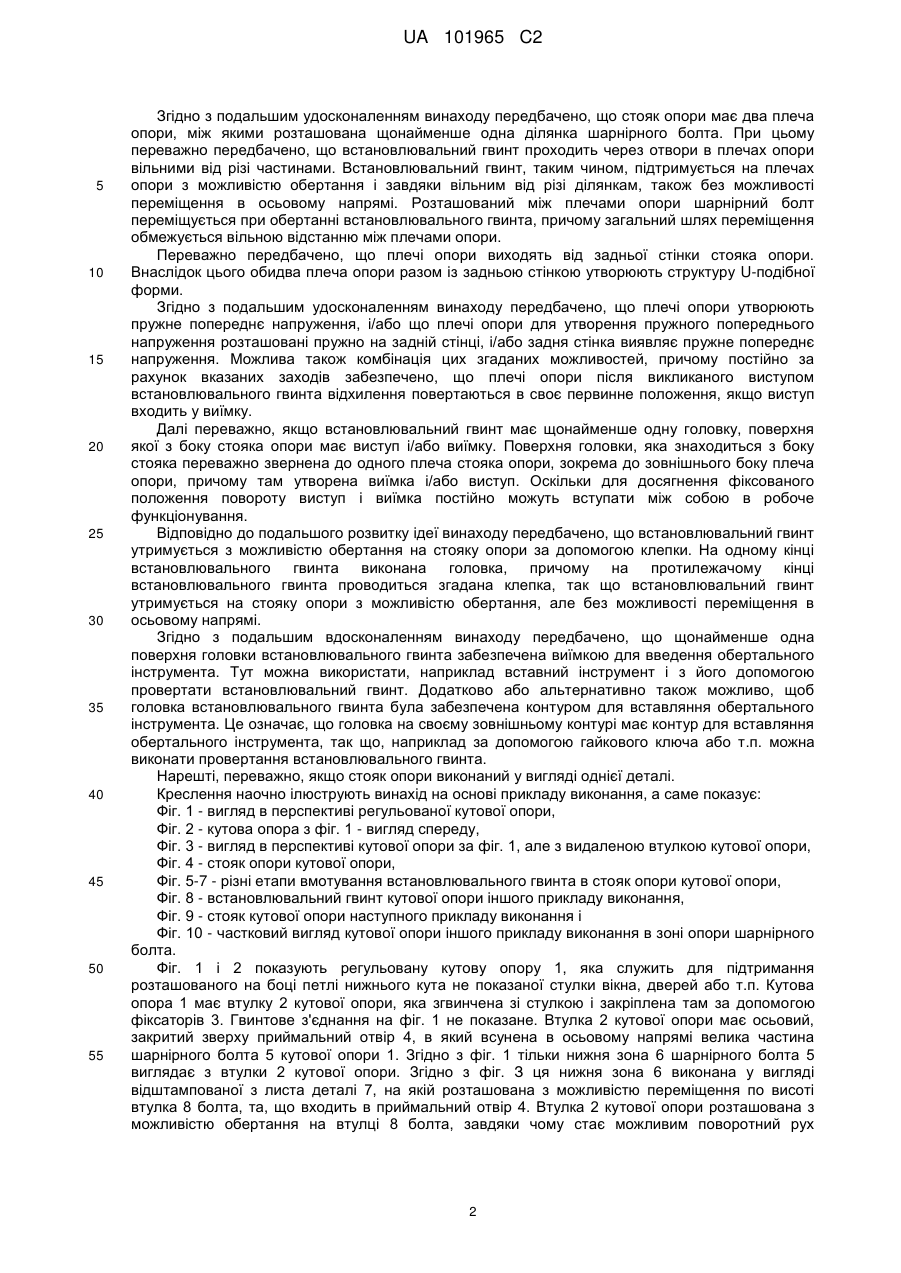

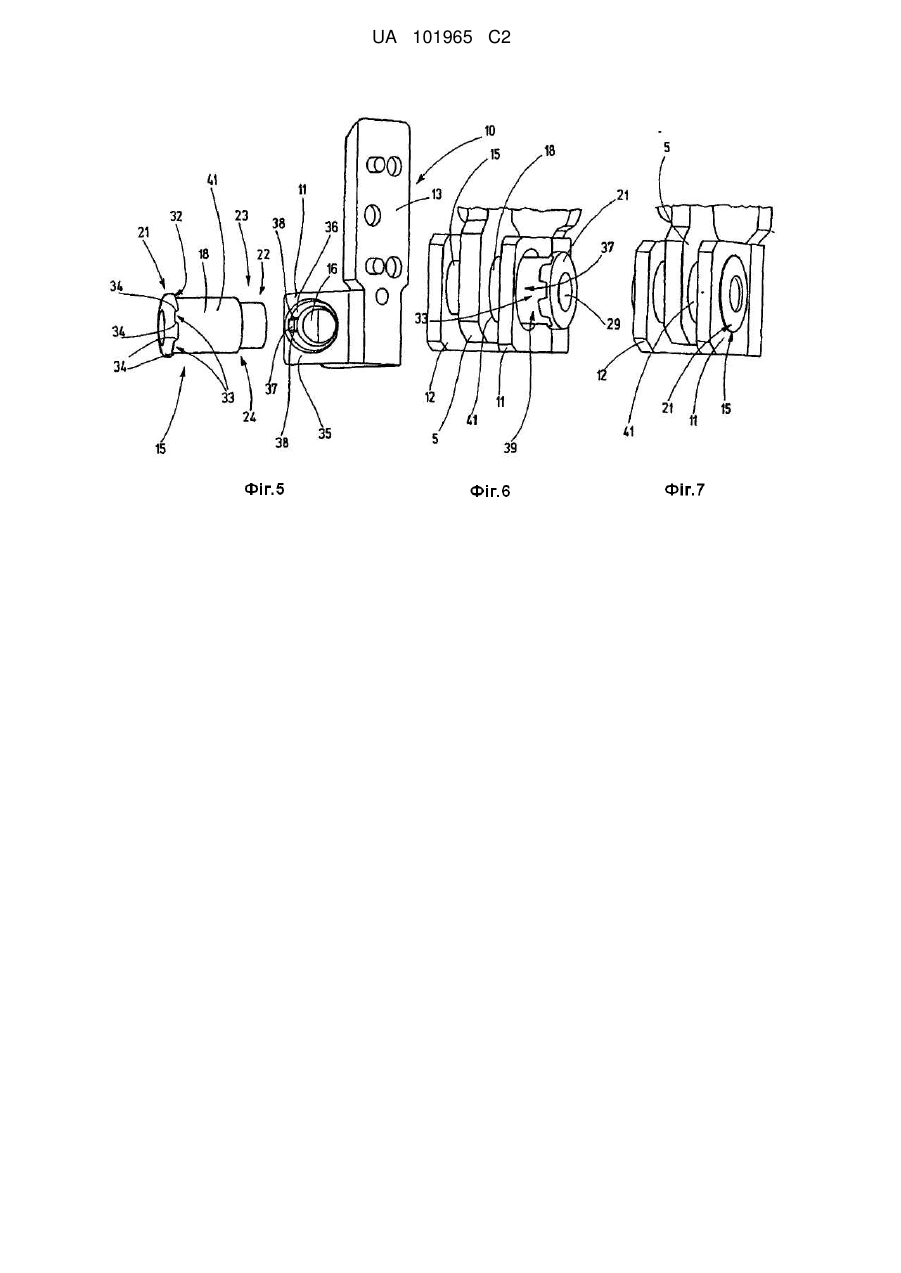

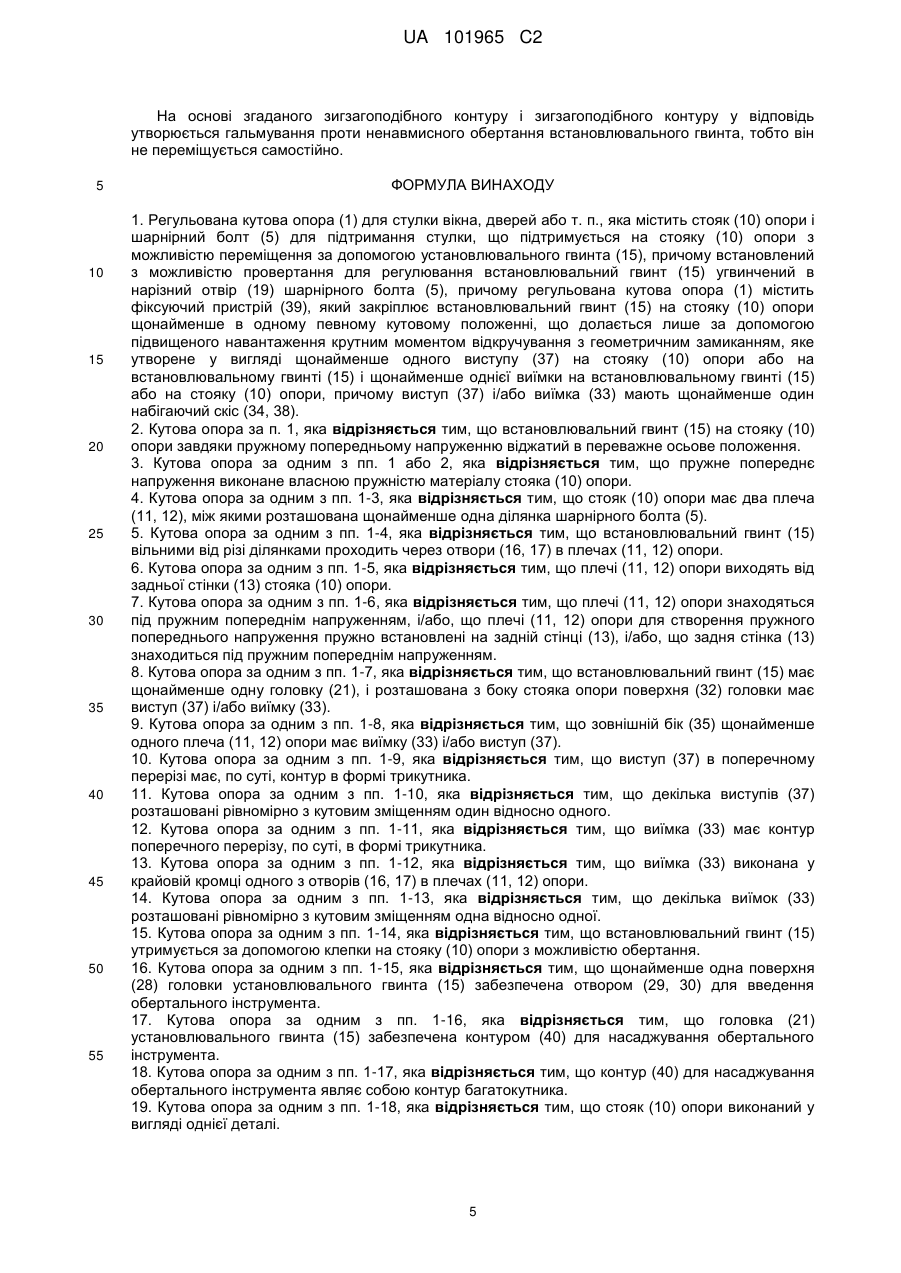

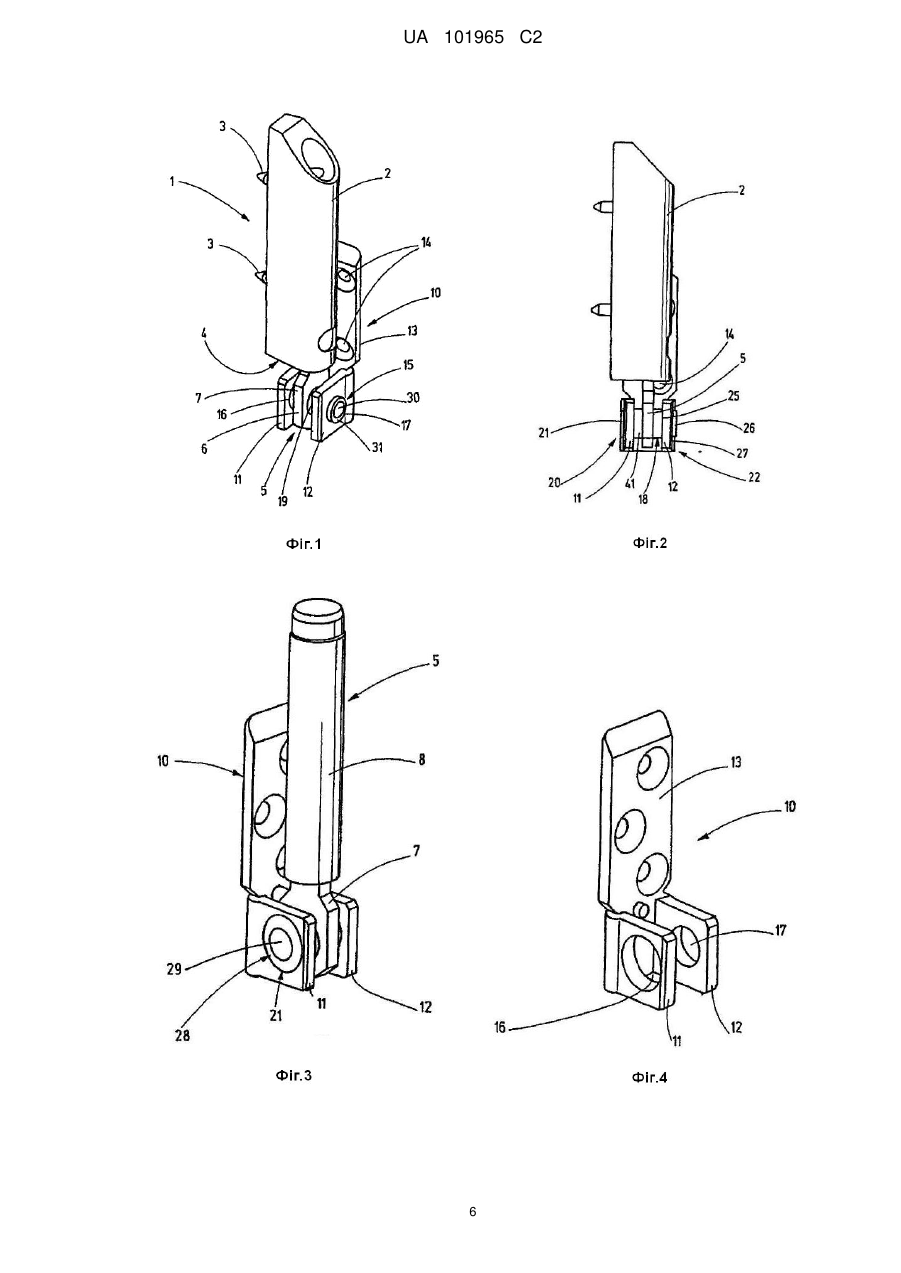

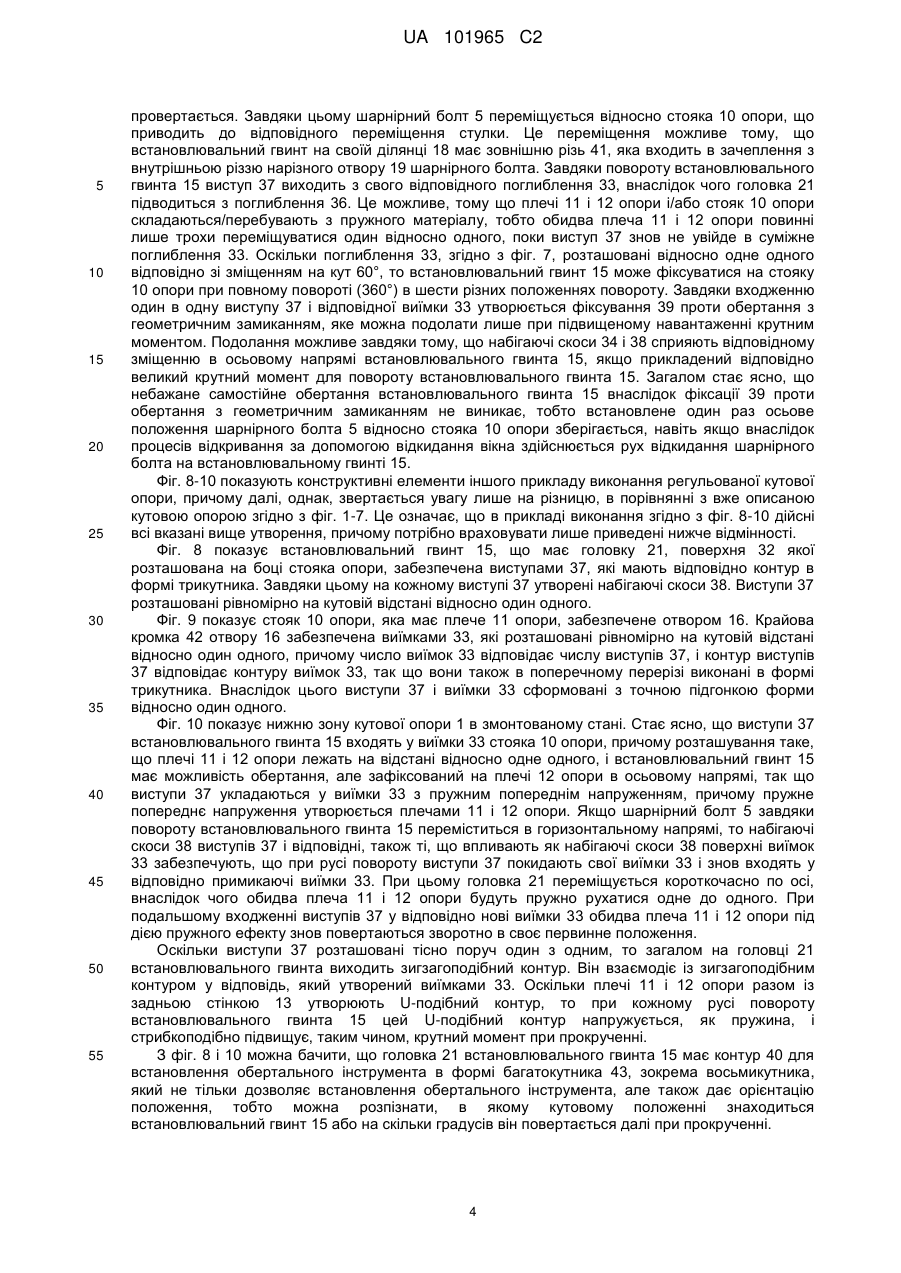

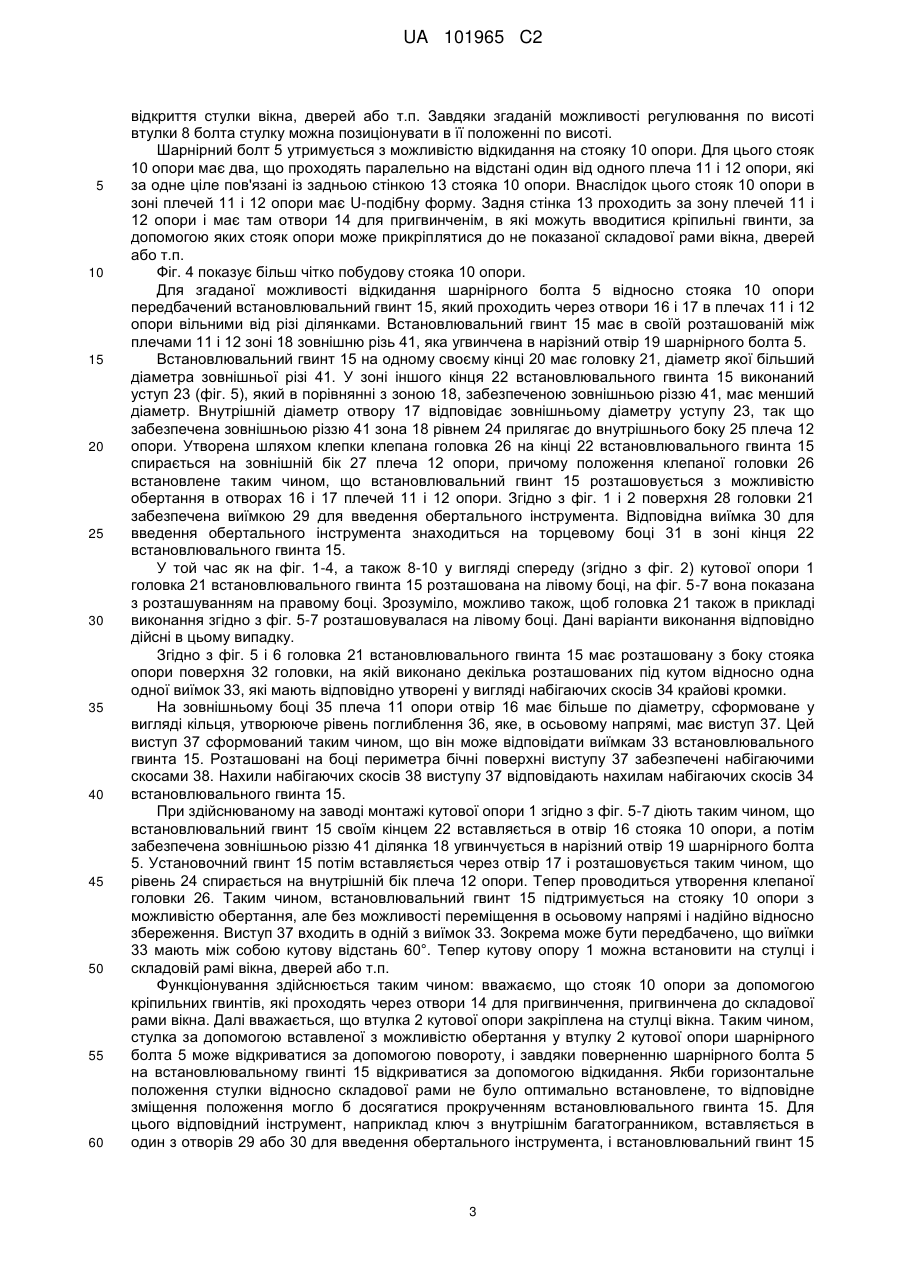

Реферат: Винахід стосується кутової опори (1) для вікна, дверей або т. п., яка містить стояк (2) опори і закріплений на кутовій опорі (2) шарнірний болт (3). Передбачено, що шарнірний болт (3) має внутрішній болт (22), який закріплений на стояку (2) опори і взаємодіє з гвинтовим упором (23), причому гвинтовий упор (23) і внутрішній болт (22) охоплені втулкою (24) болта. UA 101965 C2 (12) UA 101965 C2 UA 101965 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до кутової опори для вікна, дверей або т.п., яка містить стояк опори і закріплений на стояку опори шарнірний болт. Такі кутові опори знаходяться на боці петлі вікон, дверей або т.п. в нижній зоні, тобто відповідна стулка вікна, дверей або т.п. спирається на кутову опору, причому кутова опора переважно дозволяє відкривання стулки за допомогою повороту і/або відкривання стулки за допомогою відкидання. У основі винаходу лежить задача, що полягає в тому, щоб надати в розпорядження просту в конструктивному відношенні, економічну кутову опору з високою функціональною здатністю. Ця задача вирішується завдяки тому, що шарнірний болт має внутрішній болт, який закріплений на стояку опори і який взаємодіє з гвинтовим упором, причому гвинтовий упор і внутрішній болт охоплюються втулкою болта. Шарнірний болт складається внаслідок цього з внутрішнього болта, гвинтового упора і втулки болта. Внутрішній болт закріплений на стояку опори, причому стояк опори закріплюється на складовій рами вікна, дверей або т.п. Відповідна стулка вікна, дверей або т.п. охоплює втулкою кутової опори, що стосується кутової опори шарнірний болт і завдяки цьому підтримується, спираючись на складову рами, наприклад з можливістю повороту за допомогою шарніра і/або відкидання за допомогою шарніра. Для того, щоб досягти положення відкривання шляхом відкидання, шарнірний болт повинен бути з'єднаний зі стояком опори з можливістю здійснювати рух відкидання навколо горизонтальної осі. Особливістю є те, що гвинтовий упор може переміщуватися в осьовому напрямі вздовж шарнірного болта завдяки гвинтовому руху, внаслідок чого втулка болта, що спирається на гвинтовий упор відповідно переміщується в осьовому напрямі. У результаті завдяки цьому може переміщуватися в осьовому напрямі положення втулки кутової опори відносно стояка опори по відношенню до подовжнього напряму шарнірного болта, так щоб можна було здійснювати регулювання положення стулки відносно складової рами. Внаслідок цього виходить можливість регулювання стулки, що легко реалізовується, щоб зробити можливим хороший хід і акуратне закривання вікна, дверей або т.п. Згідно з подальшим розвитком ідеї винаходу передбачено, що на внутрішній болт нагвинчений гвинтовий упор, на який спирається переміщувана по внутрішньому болту втулка болта. Якщо гвинтовий упор провертається, то змінюється його положення по осі відносно внутрішнього болта, і при цьому він захоплює з собою в осьовому напрямі на відповідну відстань втулку болта. Як альтернатива також можливо, щоб гвинтовий упор був угвинчений у внутрішню частину втулки болта і спирався на вільний кінець внутрішнього болта. Гвинтовий упор знаходиться переважно глибоко всередині втулки болта, причому він може там за допомогою обертання переміщуватися по осі, тобто в подовжньому напрямі втулки болта. Внутрішній болт, який входить всередину втулки болта, своїм вільним кінцем спирається на гвинтовий упор, так що глибина угвинчення гвинтового упора у втулку болта визначає його осьове положення відносно внутрішнього болта. Відповідно до подальшого удосконалення винаходу передбачено, що гвинтовий упор утворює подовження внутрішнього болта. До того ж передбачено, що гвинтовий упор розташований з можливістю переміщення на вільному кінці внутрішнього болта, тобто на кінці, протилежачому, який служить для кріплення на стояку опори кінця внутрішнього болта. Вигвинчування гвинтового упора приводить до подовження внутрішнього болта, угвинчення гвинтового упора до укорочення внутрішнього болта, внаслідок чого здійснюється відповідне переміщення в осьовому напрямі втулки болта. Якщо - згідно з наступним прикладом виконання винаходу - гвинтовий упор угвинчений у внутрішній простір втулки болта і спирається на вільний кінець внутрішнього болта, то гвинтовий упор утворює як би також подовження внутрішнього болта, причому обидві ці частини все ж не з'єднані між собою, а лише прилягають одна до одної в осьовому напрямі. Відповідно до подальшого розвитку ідеї винаходу передбачено, що внутрішній болт є чотиригранним болтом. Оскільки внутрішній болт охоплюється втулкою болта, що має форму циліндра круглого перерізу, то його форма поперечного перерізу може відхилятися від форми циліндра круглого перерізу, оскільки контур втулки болта є відповідальним за функціонування петлі (відкривання за допомогою повороту). Виготовлення внутрішнього болта у вигляді чотиригранного болта є особливо простим, зокрема в тому випадку, якщо внутрішній болт виконаний у вигляді штампованої деталі, зокрема деталі, штампованої з листа. Тоді лише потрібно відштампувати його з відповідного листа; подальші етапи обробки не потрібні. Гвинтовий упор переважно щонайменше на окремих ділянках виконаний у вигляді втулки. Його виконана у вигляді втулки структура перекриває переважно частину внутрішнього болта, тобто ця частина розміщується всередині внутрішнього простору втулки гвинтового упора. 1 UA 101965 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з подальшим удосконаленням винаходу передбачено, що стояк опори має два плеча опори, між якими розташована щонайменше одна ділянка шарнірного болта. При цьому переважно передбачено, що встановлювальний гвинт проходить через отвори в плечах опори вільними від різі частинами. Встановлювальний гвинт, таким чином, підтримується на плечах опори з можливістю обертання і завдяки вільним від різі ділянкам, також без можливості переміщення в осьовому напрямі. Розташований між плечами опори шарнірний болт переміщується при обертанні встановлювального гвинта, причому загальний шлях переміщення обмежується вільною відстанню між плечами опори. Переважно передбачено, що плечі опори виходять від задньої стінки стояка опори. Внаслідок цього обидва плеча опори разом із задньою стінкою утворюють структуру U-подібної форми. Згідно з подальшим удосконаленням винаходу передбачено, що плечі опори утворюють пружне попереднє напруження, і/або що плечі опори для утворення пружного попереднього напруження розташовані пружно на задній стінці, і/або задня стінка виявляє пружне попереднє напруження. Можлива також комбінація цих згаданих можливостей, причому постійно за рахунок вказаних заходів забезпечено, що плечі опори після викликаного виступом встановлювального гвинта відхилення повертаються в своє первинне положення, якщо виступ входить у виїмку. Далі переважно, якщо встановлювальний гвинт має щонайменше одну головку, поверхня якої з боку стояка опори має виступ і/або виїмку. Поверхня головки, яка знаходиться з боку стояка переважно звернена до одного плеча стояка опори, зокрема до зовнішнього боку плеча опори, причому там утворена виїмка і/або виступ. Оскільки для досягнення фіксованого положення повороту виступ і виїмка постійно можуть вступати між собою в робоче функціонування. Відповідно до подальшого розвитку ідеї винаходу передбачено, що встановлювальний гвинт утримується з можливістю обертання на стояку опори за допомогою клепки. На одному кінці встановлювального гвинта виконана головка, причому на протилежачому кінці встановлювального гвинта проводиться згадана клепка, так що встановлювальний гвинт утримується на стояку опори з можливістю обертання, але без можливості переміщення в осьовому напрямі. Згідно з подальшим вдосконаленням винаходу передбачено, що щонайменше одна поверхня головки встановлювального гвинта забезпечена виїмкою для введення обертального інструмента. Тут можна використати, наприклад вставний інструмент і з його допомогою провертати встановлювальний гвинт. Додатково або альтернативно також можливо, щоб головка встановлювального гвинта була забезпечена контуром для вставляння обертального інструмента. Це означає, що головка на своєму зовнішньому контурі має контур для вставляння обертального інструмента, так що, наприклад за допомогою гайкового ключа або т.п. можна виконати провертання встановлювального гвинта. Нарешті, переважно, якщо стояк опори виконаний у вигляді однієї деталі. Креслення наочно ілюструють винахід на основі прикладу виконання, а саме показує: Фіг. 1 - вигляд в перспективі регульованої кутової опори, Фіг. 2 - кутова опора з фіг. 1 - вигляд спереду, Фіг. 3 - вигляд в перспективі кутової опори за фіг. 1, але з видаленою втулкою кутової опори, Фіг. 4 - стояк опори кутової опори, Фіг. 5-7 - різні етапи вмотування встановлювального гвинта в стояк опори кутової опори, Фіг. 8 - встановлювальний гвинт кутової опори іншого прикладу виконання, Фіг. 9 - стояк кутової опори наступного прикладу виконання і Фіг. 10 - частковий вигляд кутової опори іншого прикладу виконання в зоні опори шарнірного болта. Фіг. 1 і 2 показують регульовану кутову опору 1, яка служить для підтримання розташованого на боці петлі нижнього кута не показаної стулки вікна, дверей або т.п. Кутова опора 1 має втулку 2 кутової опори, яка згвинчена зі стулкою і закріплена там за допомогою фіксаторів 3. Гвинтове з'єднання на фіг. 1 не показане. Втулка 2 кутової опори має осьовий, закритий зверху приймальний отвір 4, в який всунена в осьовому напрямі велика частина шарнірного болта 5 кутової опори 1. Згідно з фіг. 1 тільки нижня зона 6 шарнірного болта 5 виглядає з втулки 2 кутової опори. Згідно з фіг. З ця нижня зона 6 виконана у вигляді відштампованої з листа деталі 7, на якій розташована з можливістю переміщення по висоті втулка 8 болта, та, що входить в приймальний отвір 4. Втулка 2 кутової опори розташована з можливістю обертання на втулці 8 болта, завдяки чому стає можливим поворотний рух 2 UA 101965 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкриття стулки вікна, дверей або т.п. Завдяки згаданій можливості регулювання по висоті втулки 8 болта стулку можна позиціонувати в її положенні по висоті. Шарнірний болт 5 утримується з можливістю відкидання на стояку 10 опори. Для цього стояк 10 опори має два, що проходять паралельно на відстані один від одного плеча 11 і 12 опори, які за одне ціле пов'язані із задньою стінкою 13 стояка 10 опори. Внаслідок цього стояк 10 опори в зоні плечей 11 і 12 опори має U-подібну форму. Задня стінка 13 проходить за зону плечей 11 і 12 опори і має там отвори 14 для пригвинченім, в які можуть вводитися кріпильні гвинти, за допомогою яких стояк опори може прикріплятися до не показаної складової рами вікна, дверей або т.п. Фіг. 4 показує більш чітко побудову стояка 10 опори. Для згаданої можливості відкидання шарнірного болта 5 відносно стояка 10 опори передбачений встановлювальний гвинт 15, який проходить через отвори 16 і 17 в плечах 11 і 12 опори вільними від різі ділянками. Встановлювальний гвинт 15 має в своїй розташованій між плечами 11 і 12 зоні 18 зовнішню різь 41, яка угвинчена в нарізний отвір 19 шарнірного болта 5. Встановлювальний гвинт 15 на одному своєму кінці 20 має головку 21, діаметр якої більший діаметра зовнішньої різі 41. У зоні іншого кінця 22 встановлювального гвинта 15 виконаний уступ 23 (фіг. 5), який в порівнянні з зоною 18, забезпеченою зовнішньою різзю 41, має менший діаметр. Внутрішній діаметр отвору 17 відповідає зовнішньому діаметру уступу 23, так що забезпечена зовнішньою різзю 41 зона 18 рівнем 24 прилягає до внутрішнього боку 25 плеча 12 опори. Утворена шляхом клепки клепана головка 26 на кінці 22 встановлювального гвинта 15 спирається на зовнішній бік 27 плеча 12 опори, причому положення клепаної головки 26 встановлене таким чином, що встановлювальний гвинт 15 розташовується з можливістю обертання в отворах 16 і 17 плечей 11 і 12 опори. Згідно з фіг. 1 і 2 поверхня 28 головки 21 забезпечена виїмкою 29 для введення обертального інструмента. Відповідна виїмка 30 для введення обертального інструмента знаходиться на торцевому боці 31 в зоні кінця 22 встановлювального гвинта 15. У той час як на фіг. 1-4, а також 8-10 у вигляді спереду (згідно з фіг. 2) кутової опори 1 головка 21 встановлювального гвинта 15 розташована на лівому боці, на фіг. 5-7 вона показана з розташуванням на правому боці. Зрозуміло, можливо також, щоб головка 21 також в прикладі виконання згідно з фіг. 5-7 розташовувалася на лівому боці. Дані варіанти виконання відповідно дійсні в цьому випадку. Згідно з фіг. 5 і 6 головка 21 встановлювального гвинта 15 має розташовану з боку стояка опори поверхня 32 головки, на якій виконано декілька розташованих під кутом відносно одна одної виїмок 33, які мають відповідно утворені у вигляді набігаючих скосів 34 крайові кромки. На зовнішньому боці 35 плеча 11 опори отвір 16 має більше по діаметру, сформоване у вигляді кільця, утворююче рівень поглиблення 36, яке, в осьовому напрямі, має виступ 37. Цей виступ 37 сформований таким чином, що він може відповідати виїмкам 33 встановлювального гвинта 15. Розташовані на боці периметра бічні поверхні виступу 37 забезпечені набігаючими скосами 38. Нахили набігаючих скосів 38 виступу 37 відповідають нахилам набігаючих скосів 34 встановлювального гвинта 15. При здійснюваному на заводі монтажі кутової опори 1 згідно з фіг. 5-7 діють таким чином, що встановлювальний гвинт 15 своїм кінцем 22 вставляється в отвір 16 стояка 10 опори, а потім забезпечена зовнішньою різзю 41 ділянка 18 угвинчується в нарізний отвір 19 шарнірного болта 5. Установочний гвинт 15 потім вставляється через отвір 17 і розташовується таким чином, що рівень 24 спирається на внутрішній бік плеча 12 опори. Тепер проводиться утворення клепаної головки 26. Таким чином, встановлювальний гвинт 15 підтримується на стояку 10 опори з можливістю обертання, але без можливості переміщення в осьовому напрямі і надійно відносно збереження. Виступ 37 входить в одній з виїмок 33. Зокрема може бути передбачено, що виїмки 33 мають між собою кутову відстань 60°. Тепер кутову опору 1 можна встановити на стулці і складовій рамі вікна, дверей або т.п. Функціонування здійснюється таким чином: вважаємо, що стояк 10 опори за допомогою кріпильних гвинтів, які проходять через отвори 14 для пригвинчення, пригвинчена до складової рами вікна. Далі вважається, що втулка 2 кутової опори закріплена на стулці вікна. Таким чином, стулка за допомогою вставленої з можливістю обертання у втулку 2 кутової опори шарнірного болта 5 може відкриватися за допомогою повороту, і завдяки поверненню шарнірного болта 5 на встановлювальному гвинті 15 відкриватися за допомогою відкидання. Якби горизонтальне положення стулки відносно складової рами не було оптимально встановлене, то відповідне зміщення положення могло б досягатися прокрученням встановлювального гвинта 15. Для цього відповідний інструмент, наприклад ключ з внутрішнім багатогранником, вставляється в один з отворів 29 або 30 для введення обертального інструмента, і встановлювальний гвинт 15 3 UA 101965 C2 5 10 15 20 25 30 35 40 45 50 55 провертається. Завдяки цьому шарнірний болт 5 переміщується відносно стояка 10 опори, що приводить до відповідного переміщення стулки. Це переміщення можливе тому, що встановлювальний гвинт на своїй ділянці 18 має зовнішню різь 41, яка входить в зачеплення з внутрішньою різзю нарізного отвору 19 шарнірного болта. Завдяки повороту встановлювального гвинта 15 виступ 37 виходить з свого відповідного поглиблення 33, внаслідок чого головка 21 підводиться з поглиблення 36. Це можливе, тому що плечі 11 і 12 опори і/або стояк 10 опори складаються/перебувають з пружного матеріалу, тобто обидва плеча 11 і 12 опори повинні лише трохи переміщуватися один відносно одного, поки виступ 37 знов не увійде в суміжне поглиблення 33. Оскільки поглиблення 33, згідно з фіг. 7, розташовані відносно одне одного відповідно зі зміщенням на кут 60°, то встановлювальний гвинт 15 може фіксуватися на стояку 10 опори при повному повороті (360°) в шести різних положеннях повороту. Завдяки входженню один в одну виступу 37 і відповідної виїмки 33 утворюється фіксування 39 проти обертання з геометричним замиканням, яке можна подолати лише при підвищеному навантаженні крутним моментом. Подолання можливе завдяки тому, що набігаючі скоси 34 і 38 сприяють відповідному зміщенню в осьовому напрямі встановлювального гвинта 15, якщо прикладений відповідно великий крутний момент для повороту встановлювального гвинта 15. Загалом стає ясно, що небажане самостійне обертання встановлювального гвинта 15 внаслідок фіксації 39 проти обертання з геометричним замиканням не виникає, тобто встановлене один раз осьове положення шарнірного болта 5 відносно стояка 10 опори зберігається, навіть якщо внаслідок процесів відкривання за допомогою відкидання вікна здійснюється рух відкидання шарнірного болта на встановлювальному гвинті 15. Фіг. 8-10 показують конструктивні елементи іншого прикладу виконання регульованої кутової опори, причому далі, однак, звертається увагу лише на різницю, в порівнянні з вже описаною кутовою опорою згідно з фіг. 1-7. Це означає, що в прикладі виконання згідно з фіг. 8-10 дійсні всі вказані вище утворення, причому потрібно враховувати лише приведені нижче відмінності. Фіг. 8 показує встановлювальний гвинт 15, що має головку 21, поверхня 32 якої розташована на боці стояка опори, забезпечена виступами 37, які мають відповідно контур в формі трикутника. Завдяки цьому на кожному виступі 37 утворені набігаючі скоси 38. Виступи 37 розташовані рівномірно на кутовій відстані відносно один одного. Фіг. 9 показує стояк 10 опори, яка має плече 11 опори, забезпечене отвором 16. Крайова кромка 42 отвору 16 забезпечена виїмками 33, які розташовані рівномірно на кутовій відстані відносно один одного, причому число виїмок 33 відповідає числу виступів 37, і контур виступів 37 відповідає контуру виїмок 33, так що вони також в поперечному перерізі виконані в формі трикутника. Внаслідок цього виступи 37 і виїмки 33 сформовані з точною підгонкою форми відносно один одного. Фіг. 10 показує нижню зону кутової опори 1 в змонтованому стані. Стає ясно, що виступи 37 встановлювального гвинта 15 входять у виїмки 33 стояка 10 опори, причому розташування таке, що плечі 11 і 12опори лежать на відстані відносно одне одного, і встановлювальний гвинт 15 має можливість обертання, але зафіксований на плечі 12 опори в осьовому напрямі, так що виступи 37 укладаються у виїмки 33 з пружним попереднім напруженням, причому пружне попереднє напруження утворюється плечами 11 і 12 опори. Якщо шарнірний болт 5 завдяки повороту встановлювального гвинта 15 переміститься в горизонтальному напрямі, то набігаючі скоси 38 виступів 37 і відповідні, також ті, що впливають як набігаючі скоси 38 поверхні виїмок 33 забезпечують, що при русі повороту виступи 37 покидають свої виїмки 33 і знов входять у відповідно примикаючі виїмки 33. При цьому головка 21 переміщується короткочасно по осі, внаслідок чого обидва плеча 11 і 12 опори будуть пружно рухатися одне до одного. При подальшому входженні виступів 37 у відповідно нові виїмки 33 обидва плеча 11 і 12 опори під дією пружного ефекту знов повертаються зворотно в своє первинне положення. Оскільки виступи 37 розташовані тісно поруч один з одним, то загалом на головці 21 встановлювального гвинта виходить зигзагоподібний контур. Він взаємодіє із зигзагоподібним контуром у відповідь, який утворений виїмками 33. Оскільки плечі 11 і 12 опори разом із задньою стінкою 13 утворюють U-подібний контур, то при кожному русі повороту встановлювального гвинта 15 цей U-подібний контур напружується, як пружина, і стрибкоподібно підвищує, таким чином, крутний момент при прокрученні. З фіг. 8 і 10 можна бачити, що головка 21 встановлювального гвинта 15 має контур 40 для встановлення обертального інструмента в формі багатокутника 43, зокрема восьмикутника, який не тільки дозволяє встановлення обертального інструмента, але також дає орієнтацію положення, тобто можна розпізнати, в якому кутовому положенні знаходиться встановлювальний гвинт 15 або на скільки градусів він повертається далі при прокрученні. 4 UA 101965 C2 На основі згаданого зигзагоподібного контуру і зигзагоподібного контуру у відповідь утворюється гальмування проти ненавмисного обертання встановлювального гвинта, тобто він не переміщується самостійно. 5 10 15 20 25 30 35 40 45 50 55 ФОРМУЛА ВИНАХОДУ 1. Регульована кутова опора (1) для стулки вікна, дверей або т. п., яка містить стояк (10) опори і шарнірний болт (5) для підтримання стулки, що підтримується на стояку (10) опори з можливістю переміщення за допомогою установлювального гвинта (15), причому встановлений з можливістю провертання для регулювання встановлювальний гвинт (15) угвинчений в нарізний отвір (19) шарнірного болта (5), причому регульована кутова опора (1) містить фіксуючий пристрій (39), який закріплює встановлювальний гвинт (15) на стояку (10) опори щонайменше в одному певному кутовому положенні, що долається лише за допомогою підвищеного навантаження крутним моментом відкручування з геометричним замиканням, яке утворене у вигляді щонайменше одного виступу (37) на стояку (10) опори або на встановлювальному гвинті (15) і щонайменше однієї виїмки на встановлювальному гвинті (15) або на стояку (10) опори, причому виступ (37) і/або виїмка (33) мають щонайменше один набігаючий скіс (34, 38). 2. Кутова опора за п. 1, яка відрізняється тим, що встановлювальний гвинт (15) на стояку (10) опори завдяки пружному попередньому напруженню віджатий в переважне осьове положення. 3. Кутова опора за одним з пп. 1 або 2, яка відрізняється тим, що пружне попереднє напруження виконане власною пружністю матеріалу стояка (10) опори. 4. Кутова опора за одним з пп. 1-3, яка відрізняється тим, що стояк (10) опори має два плеча (11, 12), між якими розташована щонайменше одна ділянка шарнірного болта (5). 5. Кутова опора за одним з пп. 1-4, яка відрізняється тим, що встановлювальний гвинт (15) вільними від різі ділянками проходить через отвори (16, 17) в плечах (11, 12) опори. 6. Кутова опора за одним з пп. 1-5, яка відрізняється тим, що плечі (11, 12) опори виходять від задньої стінки (13) стояка (10) опори. 7. Кутова опора за одним з пп. 1-6, яка відрізняється тим, що плечі (11, 12) опори знаходяться під пружним попереднім напруженням, і/або, що плечі (11, 12) опори для створення пружного попереднього напруження пружно встановлені на задній стінці (13), і/або, що задня стінка (13) знаходиться під пружним попереднім напруженням. 8. Кутова опора за одним з пп. 1-7, яка відрізняється тим, що встановлювальний гвинт (15) має щонайменше одну головку (21), і розташована з боку стояка опори поверхня (32) головки має виступ (37) і/або виїмку (33). 9. Кутова опора за одним з пп. 1-8, яка відрізняється тим, що зовнішній бік (35) щонайменше одного плеча (11, 12) опори має виїмку (33) і/або виступ (37). 10. Кутова опора за одним з пп. 1-9, яка відрізняється тим, що виступ (37) в поперечному перерізі має, по суті, контур в формі трикутника. 11. Кутова опора за одним з пп. 1-10, яка відрізняється тим, що декілька виступів (37) розташовані рівномірно з кутовим зміщенням один відносно одного. 12. Кутова опора за одним з пп. 1-11, яка відрізняється тим, що виїмка (33) має контур поперечного перерізу, по суті, в формі трикутника. 13. Кутова опора за одним з пп. 1-12, яка відрізняється тим, що виїмка (33) виконана у крайовій кромці одного з отворів (16, 17) в плечах (11, 12) опори. 14. Кутова опора за одним з пп. 1-13, яка відрізняється тим, що декілька виїмок (33) розташовані рівномірно з кутовим зміщенням одна відносно одної. 15. Кутова опора за одним з пп. 1-14, яка відрізняється тим, що встановлювальний гвинт (15) утримується за допомогою клепки на стояку (10) опори з можливістю обертання. 16. Кутова опора за одним з пп. 1-15, яка відрізняється тим, що щонайменше одна поверхня (28) головки установлювального гвинта (15) забезпечена отвором (29, 30) для введення обертального інструмента. 17. Кутова опора за одним з пп. 1-16, яка відрізняється тим, що головка (21) установлювального гвинта (15) забезпечена контуром (40) для насаджування обертального інструмента. 18. Кутова опора за одним з пп. 1-17, яка відрізняється тим, що контур (40) для насаджування обертального інструмента являє собою контур багатокутника. 19. Кутова опора за одним з пп. 1-18, яка відрізняється тим, що стояк (10) опори виконаний у вигляді однієї деталі. 5 UA 101965 C2 6 UA 101965 C2 7 UA 101965 C2 8 UA 101965 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
