E05D 15/00 — Підвіски для стулок

Номер патенту: 107535

Опубліковано: 12.01.2015

Автори: Перез Фалкон Жорж Луіс, Она Гонзалес Франциско

МПК: E05D 15/00, E04B 2/82, E06B 3/30 ...

Мітки: система, вітру, захисту

Формула / Реферат:

1. Система захисту від вітру, що містить набір розсувних незалежних панелей, що ковзають в подовжньому напрямі уздовж верхньої напрямної і нижньої напрямної, що підтримують вагу кожної панелі, розсувні і нековзні двері з поворотною віссю, що містять всі панелі і двері, вісь обертання і вісь розсовування, причому до кожної панелі і дверей приклеєне скло:внутрішня поверхня бічних рукояток і плоска основа у верхньому профілі, ці сторони...

Номер патенту: 87378

Опубліковано: 10.02.2014

Автори: ВЕЙ, Усян

МПК: E06B 5/00, E06B 3/90, E05D 15/00 ...

Мітки: конструкція, дверна

Формула / Реферат:

1. Дверна конструкція, що містить нерухому раму та рухому раму, яка відрізняється тим, що дверна конструкція додатково містить регулювальну конструкцію, що містить:регулювальний елемент, з'єднаний з можливістю зняття з нерухомою рамою та який містить частину стрижня;фіксувальний елемент, з'єднаний з можливістю зняття з рухомою рамою та який містить першу порожнину зверху для розміщення частини стрижня та другу порожнину з...

Номер патенту: 101965

Опубліковано: 27.05.2013

Автори: Бейєр Хольгер, Берче Арнольд

МПК: E05D 7/00, E05D 15/00

Мітки: дверей, вікна, опора, кутова

Формула / Реферат:

1. Регульована кутова опора (1) для стулки вікна, дверей або т. п., яка містить стояк (10) опори і шарнірний болт (5) для підтримання стулки, що підтримується на стояку (10) опори з можливістю переміщення за допомогою установлювального гвинта (15), причому встановлений з можливістю провертання для регулювання встановлювальний гвинт (15) угвинчений в нарізний отвір (19) шарнірного болта (5), причому регульована кутова опора (1) містить...

Номер патенту: 101964

Опубліковано: 27.05.2013

Автори: Штапф Петер, Бейєр Хольгер, Штеблер Фолкер, Шнорренбергер Франк, Редер Манфред

МПК: E05D 5/00, E05D 15/00, E05D 7/00 ...

Мітки: стулки, дверей, вікна, кутова, регульована, опора

Формула / Реферат:

1. Кутова опора для вікна, дверей або т. п., яка містить стояк (2) опори і прикріплений до стояка (2) опори шарнірний болт, який має внутрішній болт (22) і втулку (24) болта, причому внутрішній болт (22) закріплений на стояку (2) опори, яка відрізняється тим, що внутрішній болт (22) взаємодіє з гвинтовим упором (23), який служить для осьового переміщення втулки (24) болта, причому гвинтовий упор (23) і внутрішній болт (22) охоплюються...

Номер патенту: 100264

Опубліковано: 10.12.2012

Автори: Бейєр Хольгер, Роткевіч Ріхард

МПК: E05C 9/00, E05D 15/00

Мітки: вузол, тому, стулки, включає, подібне, також, подібного, блокування, вікно, фурнітурний, кута, двері, дверей, затримування, вікна, відкиданні, спосіб

Формула / Реферат:

1. Фурнітурний вузол для вікна, дверей або тому подібного, який включає один кутовий конструктивний елемент, що належить до рами стулки, і два замикаючих елементи, що належать до складеної рами, при цьому кутовий конструктивний елемент має корпус з переміщуваним по ньому лінійно в напрямку переміщення повзуном, який відрізняється тим, що повзун (8) забезпечений роз'ємом (17) для прив'язки до тяги або роз'ємом для прив'язки до механізму і...

Номер патенту: 99970

Опубліковано: 25.10.2012

Автори: Штапф Петер, Бейєр Хольгер

МПК: E05D 15/00, E05D 7/00

Мітки: подібного, тому, пристрій, встановлювальний, вікна, відкривання, дверей

Формула / Реферат:

1. Встановлювальний пристрій для відкривання вікна, дверей і т. п., який містить щонайменше один шарнірний важіль, що встановлюється з можливістю повороту навколо осі повороту, причому положення осі повороту переміщується за допомогою поворотного ексцентрика, причому ексцентрик забезпечений захистом від провертання, причому захист (24; 49) від провертання містить щонайменше один елемент (46; 51) захисту від провертання, який щонайменше...

Номер патенту: 71754

Опубліковано: 25.07.2012

Автор: Калінін Дмитрій Юрійович

МПК: E05F 15/00, E05D 15/00, E05D 13/00 ...

Мітки: секційних, панелі, воріт, верхньої, роликів, кронштейн

Формула / Реферат:

1. Кронштейн для роликів верхньої панелі секційних воріт, що містить нижню і верхню вигнуті полиці зі спільною бічною стінкою, виконані з можливістю з'єднання з верхньою напрямною для ролика верхньої панелі воріт, нижня полиця має першу ділянку, нахилену відносно горизонталі, і другу ділянку, відігнуту вниз, який відрізняється тим, що перша ділянка нахилена відносно горизонталі на кут 10-55°, між нею і другою ділянкою виконаний плавний...

Номер патенту: 98929

Опубліковано: 10.07.2012

Автор: Аймоне Бальбо Ді Вінадіо

МПК: E05D 15/00, E05C 9/00, E06B 1/02 ...

Мітки: дверних, система, зламу, рам, віконних, захисна

Формула / Реферат:

1. Захисна система проти зламу для дверної або віконної рами (10), що включає стаціонарну раму (12) та рухому раму (14), в якій рухома рама (14) включає принаймні один секційний елемент (20) з поздовжнім пазом (32) з двома вирізаними частинами (40), запровадженими на протилежних боках поздовжнього центрального отвору (42), і в якій принаймні одна передаточна планка (30) входить у ковзне зачеплення із вищезазначеним пазом (32) і може...

Номер патенту: 66869

Опубліковано: 25.01.2012

Автор: Калінін Дмитрій Юрійович

МПК: E05D 13/00, E05F 5/00, E05D 15/00 ...

Мітки: пристрою, секційних, пружин, тримач, воріт, зрівноважувального

Формула / Реферат:

1. Тримач пружин зрівноважувального пристрою секційних воріт, що містить корпус з елементами кріплення пружин і утримання ролика, який відрізняється тим, що корпус виконаний у вигляді тіла обертання конусної форми, на якому як елемент кріплення пружин виконана багатозахідна різьба, причому чим ближче до основи конуса, тим діаметр різьби більший.2. Тримач за п. 1, який відрізняється тим, що він виготовлений з високоміцного полімерного...

Номер патенту: 62445

Опубліковано: 25.08.2011

Автор: Калінін Дмитрій Юрійович

МПК: E05D 15/00, E05F 15/00, E05D 13/00 ...

Мітки: переміщення, секційних, воріт, вузол, полотна

Формула / Реферат:

1. Вузол переміщення полотна секційних воріт, що містить два елементи обертання, наприклад ролики, що котяться по напрямній, дві пластини ножиців, з одного вузького кінця яких закріплені сталеві осі роликів, на яких обертаються елементи обертання, наприклад ролики, а інші кінці з'єднані між собою і обертаються на спільній осі, що встановлена в петлях, які закріплені на стиках секцій полотна воріт, при цьому пластини ножиців виконані з...

Номер патенту: 95135

Опубліковано: 11.07.2011

Автори: Бейєр Хольгер, Берче Арнольд

МПК: E05D 15/00, E05C 9/00

Мітки: подібного, пристрій, дверей, зусилля, вікна, тому, передачі

Формула / Реферат:

1. Регульований по довжині пристрій передачі зусилля для вікна, дверей і тому подібного, який містить перший елемент і другий елемент, причому обидва елементи містять з'єднувальні засоби і виконані з можливістю з'єднання один з одним у вибираних подовжніх положеннях, який відрізняється тим, що з'єднувальні засоби (12, 22) виконані з можливістю з'єднання один з одним за допомогою з'єднувального елемента (16), причому перший елемент (19)...

Номер патенту: 93863

Опубліковано: 25.03.2011

Автор: Бальбо Ді Вінадіо Аймоне

МПК: E06B 3/00, E05C 9/00, E05D 15/00 ...

Мітки: віконних, привідний, дверних, рам, механізм

Формула / Реферат:

1. Привідний комплект для дверей та віконних рам, який містить принаймні один привідний елемент (24, 25, 26, 27, 28) та принаймні один передавальний стержень (30, 32), закріплений на привідному елементі (24, 25, 26, 27, 28),який характеризується тим, що:- передавальний стержень (30, 32) містить центральну частину (34) та дві бокові частини (36, 38), які розташовуються на протилежних сторонах відносно центральної частини (34) і...

Номер патенту: 93862

Опубліковано: 25.03.2011

Автор: Бальбо Ді Вінадіо Аймоне

МПК: E05D 15/00, E05C 9/00, E06B 3/00 ...

Мітки: віконна, дверна, рама

Формула / Реферат:

1. Дверна та віконна рама, яка містить:- рухому чотирикутну раму (12), утворену чотирма профілями (14), кожен з яких має зовнішню сторону, яка має подовжній паз (16), причому подовжній паз (16) містить основу (26), дві паралельні бокові стінки (28) та два краї (30), які спрямовуються один до одного і обмежують вирізану зону зачеплення (32, 34) на кожній з вищезгаданих бокових стінок (28), причому перша вирізана зона зачеплення (32)...

Номер патенту: 93660

Опубліковано: 10.03.2011

Автори: Вальх Крістіан, Келєр Дітмар

МПК: E05D 15/00

Мітки: поворотного, фурнітура, вікна

Формула / Реферат:

1. Фурнітура (13) для поворотного вікна (11), яке містить зовнішню віконну коробку (15) і виконану з можливістю повороту відносно зовнішньої віконної коробки (15) віконну стулку (17), при цьому у поворотному вікні (11) для повороту віконної стулки (17) її перший кінець спирається з можливістю зсуву вздовж зовнішньої віконної коробки (15) із закритого положення віконної стулки (17) біля першого кінця зовнішньої віконної коробки (15) у...

Номер патенту: 92698

Опубліковано: 25.11.2010

Автор: Штапф Петер

МПК: E05D 7/00, E05D 7/04, E05D 15/00 ...

Мітки: тощо, фурнітура, вікна, дверей

Формула / Реферат:

1. Фурнітура (1) для дверей, вікна тощо, що містить кутовий перемикач (2), з'єднану з кутовим перемикачем (2) і утворюючу верхню планку привідну тягу (9) і поворотний ножицевий важіль (12), яким забезпечений пристрій (17) опорного важеля, причому пристрій (17) опорного важеля містить базову частину (18) і опорний важіль (19), встановлений за допомогою рознімного поворотно-блокуючого пристрою (20) на базовій частині (18) з можливістю...

Номер патенту: 84391

Опубліковано: 27.10.2008

Автор: Бальбо Ді Вінадіо Аймоне

МПК: E05C 9/00, E05D 15/00

Мітки: вікон, компонентів, рейка, дверей, передавальна

Формула / Реферат:

1.       Передавальна рейка для компонентів вікон та дверей, яка включає перший та другий подовжені елементи (30, 32), що включають взаємно співпраюцючі направляючі засоби та мають, відповідно, перший і другий кінець (34, 36) з відповідними засобами кріплення (38, 40), та фіксуючу систему, що виконана з можливістю взаємного закріплення першого і другого подовжених елементів (30, 32) у множині вибраних положень,...

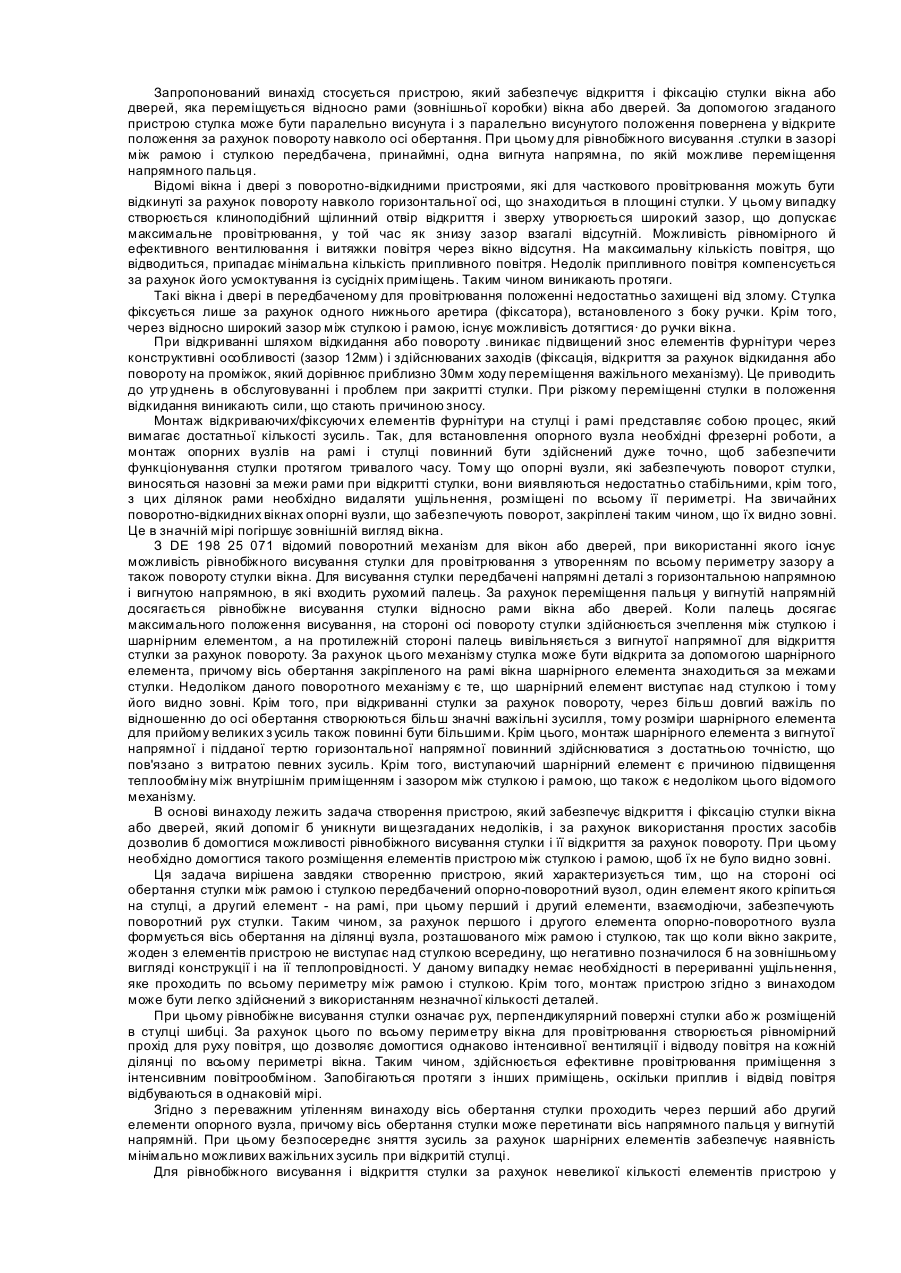

Номер патенту: 73560

Опубліковано: 15.08.2005

Автор: Шлютер Генріх

МПК: E05D 15/00

Мітки: дверей, пристрій, фіксацію, забезпечує, вікна, стулки, відкриття

Формула / Реферат:

1. Пристрій, що забезпечує відкриття і фіксацію стулки (1) вікна або дверей, яка переміщується відносно рами (2) вікна або дверей, і яка (стулка) за допомогою згаданого пристрою може бути паралельно висунута і з паралельно висунутого положення через вісь обертання (D, 40, 64, 90, 112, 144, 150, 155, 174) повернена у відкрите положення за рахунок повороту, причому для рівнобіжного висування стулки (1) у пазі між рамою і стулкою передбачена...

Номер патенту: 60342

Опубліковано: 15.10.2003

Автори: Онищенко Володимир Євгенович, Кононенко Анатолій Філатович, Калиновський Юрій Данилович, Шпак Віктор Іванович, Колєнченко Григорій Іванович, Любивий Віктор Степанович, Мокроусов Віктор Андрійович

МПК: E05F 1/00, E05D 15/00

Мітки: врівноваження, воріт, пристрій, керування, відкидних

Формула / Реферат:

Пристрій врівноваження ваги відкидних воріт, що складається з блоків, осі яких закріплені на стояках рами, канатів, перекинутих через них, на одному кінці яких закріплені противаги, а на другому - вісь полотна воріт, що переміщується по напрямних у стояках рами, який відрізняється тим, що осі блоків закріплені на рамі під гострим кутом до площини воріт, а в противагах у зоні проходу осі полотна воріт виконані вирізи.

Номер патенту: 51811

Опубліковано: 16.12.2002

Автори: Кононенко Анатолій Філатович, Калиновський Юрій Данилович, Мокроусов Віктор Андрійович, Онищенко Володимир Євгенович, Любивий Віктор Степанович, Колєнченко Григорій Іванович, Шпак Віктор Іванович

МПК: E05D 15/00

Мітки: відкидні, ворота

Формула / Реферат:

1.Ворота відкидні, що складені з рами, полотна воріт, у нижній частині якого розташовані ролики, що мають можливість переміщення по напрямним у бокових стояках рами, а у верхній частині шарнірно закріплені важелі, другі кінці яких також шарнірно закріплені на рамі, які відрізняються тим, що співвідношення довжини важелів та відстані між роликами та шарнірами важелів на полотні воріт відповідає системі рівнянь:
