Закупорювальний пристрій для дозованої подачі рідини

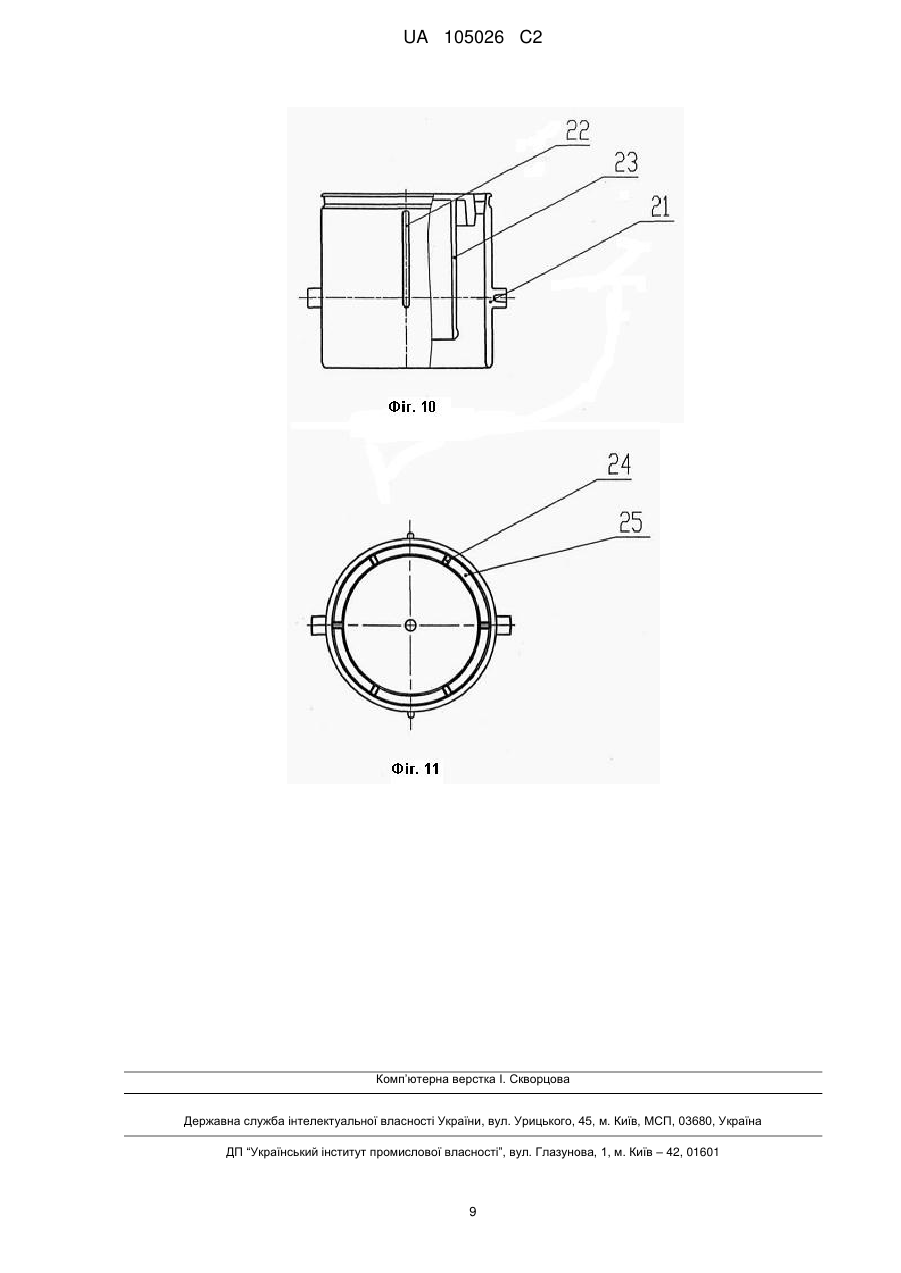

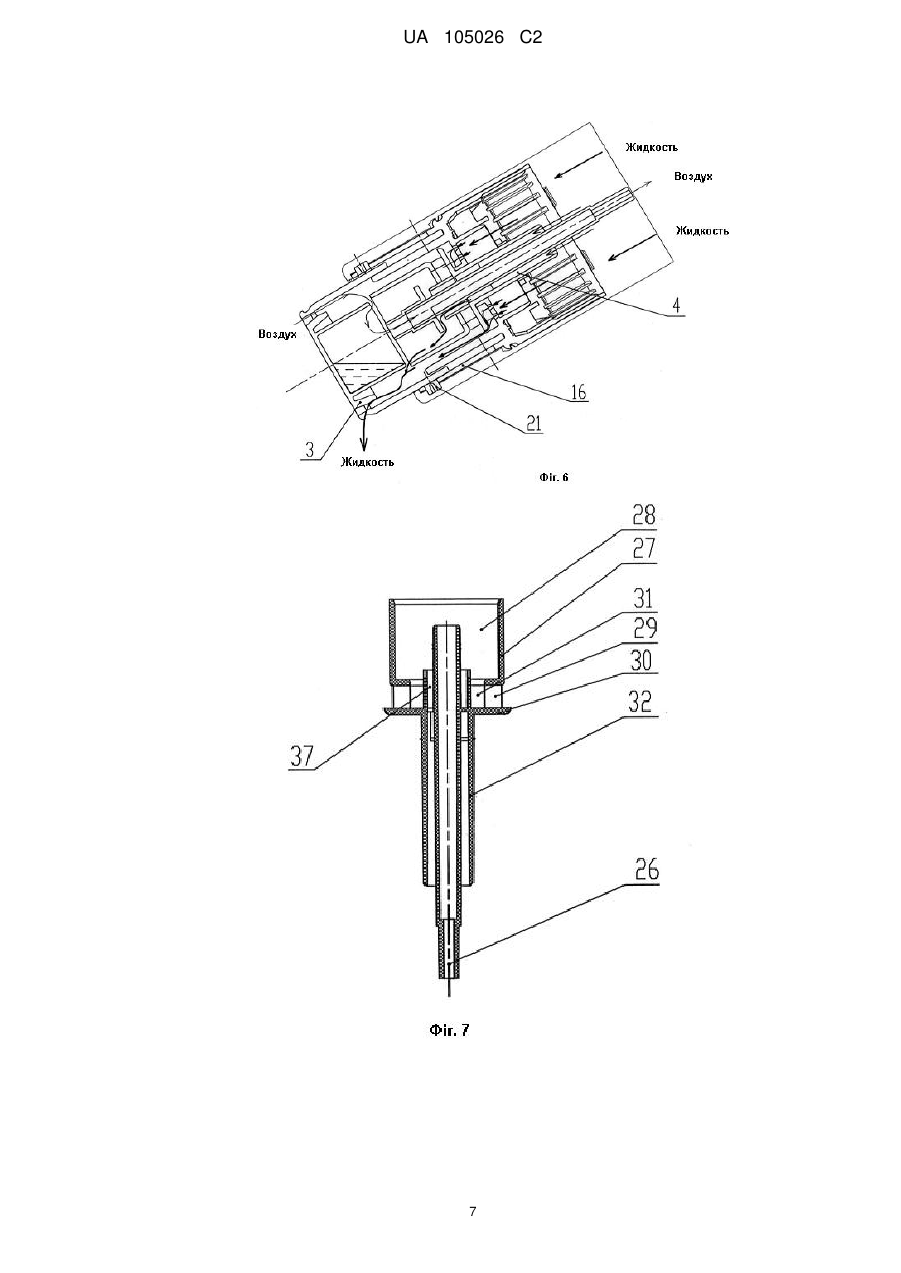

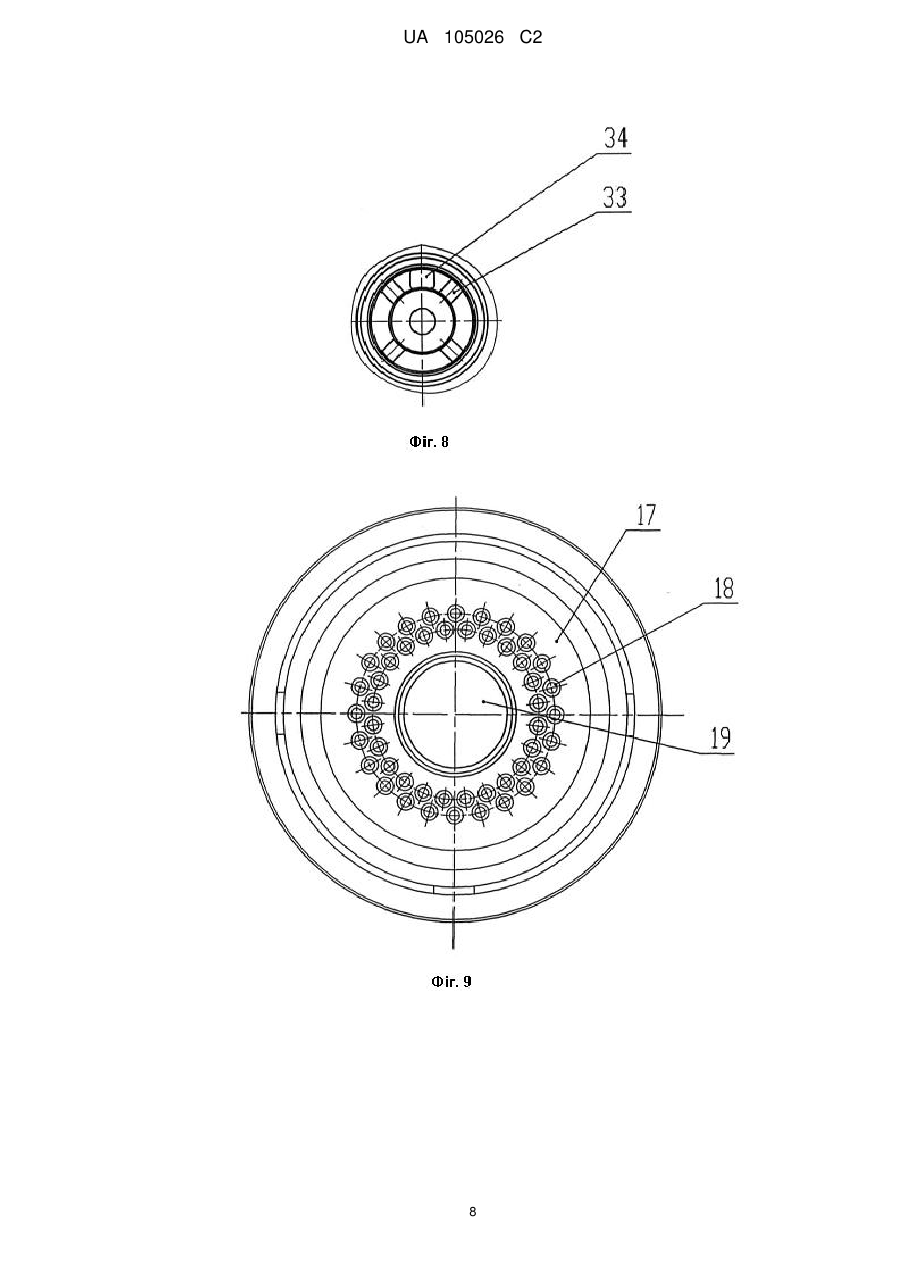

Реферат: Закупорювальний пристрій для дозованої подачі рідини містить посадковий корпус із засобами фіксації на пляшці, повітропровідну трубку, розташовану вздовж осі посадкового корпусу, виливний елемент, встановлений у посадковому корпусі, контрольну камеру, утворену між виливним елементом і повітропровідною трубкою, при цьому пристрій додатково містить декоративний кожух з відривним елементом, засіб висування виливного елемента щодо декоративного кожуха, а також засіб фіксованого дозування рідини із заданим обсягом і вільного виливання в процесі висування виливного елемента при обертальному русі декоративного кожуха після першого розтину. UA 105026 C2 (12) UA 105026 C2 UA 105026 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до конструкції закупорювальних пристроїв для видачі декількох фіксованих доз або вільного виливання, переважно, спиртних напоїв із пляшок. Такі укупорочні пристрої можуть бути виготовлені як вироби, переважно, одноразового застосування і встановлені безпосередньо на горловині пляшки. Існує незадоволена потреба в простих по конструкції і загальнодоступних за ціною закупорювальних пристроях, які суміщають дозовану видачу рідини і повне виливання. Відомі нині засоби задоволення цієї потреби зазвичай являють собою об'ємні насоси періодичної дії з ручним приводом. Зазвичай такий насос (див. Великий енциклопедичний словник Політехнічний.-М.: Наукове вид-во "Велика Російська енциклопедія", 1998, с 341) має корпус з мірною камерою, вхідний канал для періодичного підключення мірної камери в джерела дозованої рідини, вихідний канал для спорожнення мірної камери, витискувач відміряної дози з мірної камери у вихідний канал. Такий дозатор призначений для багаторазового використання при дозуванні спиртних напоїв з відкупорених пляшок і зручний при "потоковому" відпустці таких напоїв у барах і ресторанах. Проте в домашніх умовах застосування цього дозатора недоцільно, так доводиться його встановлювати замість пробки, а при переході з одного напою на інший його необхідно мити, що незручно в експлуатації. Відомий об'ємний дозатор рідини періодичної дії, який включає вісесиметричних щонайменше у верхній частині порожнистий корпус, виготовлений з інертного відносно до харчових рідин матеріалу і має послідовно сполучені вихідний канал, мірну камеру фіксованого обсягу з вхідним каналом у бічній стінці для заливки дози і зливний канал для повернення залишку дози в пляшку, сферичний поршень-витискувач відміряної дози з мірної камери, розташований у вихідному положенні нижче рівня вхідного каналу, сферичний клапан-відсікач, встановлений в зливному каналі, і фіксатор корпусу щодо горловини пляшки, при цьому вихідний канал, мірна камера і зливний канал розташовані тільки всередині корпусу на загальній геометричній осі, а фіксатор виконаний у вигляді щонайменше одного що охоплює верхню вісесиметричну частину корпусу периферійного виступу (Патент РФ на корисну модель № 26123, МПК: G01F11 /38, опубл. 10.11.2002г.). Недоліками даного дозатора є складність конструкції, низькі технологічні можливості через необхідність придбання додатково закупорювального пристрою для пляшки. Найбільш близьким по технічній суті і ефекту, що досягається є "Затвор для пляшок з пристосуванням для дозування" за патентом СРСР № 520902, МПК: B65D 47/06, опубл. 20.08.76г(прототип). Зазначений затвор складається з циліндричного корпусу, що вставляється всередині шийки пляшки, затворної камери і повітропровідної трубки, причому для запобігання попаданню повітря в пляшку містить закріплену в корпусі затвора діафрагму з отворами і змонтовану в ній трубку. Доза виливаної рідині завжди залишається однаковою і не залежить від кута нахилу пляшки, ні від орієнтації пляшки відносно її осі. Недоліками прототипу є обмежені можливості використання, а саме видача однієї дози, відсутність можливості відкритого зливу, а також ненадійна робота виробу за рахунок впливу поверхневого натягу рідини. В основу винаходу поставлено задачу створення більш надійного в роботі закупорювального пристрою з дозованою подачею рідини з розширеними технологічними можливостями, а саме, створення вироби, зручного у використанні, з забезпеченням більш точної видачі декількох доз рідини заданого обсягу, з можливістю поєднання відкритого зливу рідини. Зазначена задача вирішується тим, що закупорювальний пристрій для дозованої подачі рідини містить посадковий корпус із засобами фіксації на пляшці, повітропровідну трубку, розташовану вздовж осі посадкового корпусу, виливний елемент, встановлений у посадковому корпусі, контрольну камеру, утворену між виливним елементом і повітропровідною трубкою, при цьому пристрій додатково містить декоративний кожух з відривним елементом, засіб висування виливного елемента щодо декоративного кожуха, а також засіб фіксованого дозування рідини із заданим обсягом і вільного виливання в процесі висування виливного елемента при обертальному русі декоративного кожуха після першого розтину, причому засіб фіксованого дозування рідини виконано у вигляді вертикальних виступів, виконаних на зовнішній поверхні виливного елемента, що взаємодіють з фіксуючими пазами, виконаними на торцевій поверхні декоративного кожуха. Переважно засіб висування виливного елемента виконано у вигляді підйомних упорів, діаметрально розташованих на бічній поверхні зазначеного виливного елемента, з можливістю взаємодії з похилими пазами, виконаними на внутрішній поверхні декоративного кожуха, а також з вертикальними прорізами, виконаними на зовнішній стінці посадкового корпусу. 1 UA 105026 C2 5 10 15 20 25 30 35 40 45 50 55 Можливість здійснення винаходу, охарактеризованого наведеної вище сукупністю ознак, а також можливість реалізації призначення винаходу може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до цього винаходу. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг.1 показаний загальний вигляд закупорювального пристрою в розрізі; на фіг. 2 декоративний кожух в розрізі; на фіг. 3 - декоративний кожух - вигляд зверху; на фіг. 4 закупорювальний пристрій в початковій стадії виливання при дозуванні; на фіг. 5 - те ж, після закінчення зливу при дозуванні; на фіг. 6 - те ж, при вільному зливі; на фіг. 7 - показана повітропровідна трубка; на фіг. 8 - повітропровідна трубка - вигляд зверху; на фіг. 9 - діафрагма в розрізі; на фіг. 10 - виливна втулка з частковим розрізом; на фіг. 11 - виливна втулка - вигляд зверху. Закупорювальний пристрій для дозованої подачі рідини, містить декоративний кожух 1, посадковий корпус 2, виливний елемент 3 і повітропровідну трубку 4 з насадкою 5. На торцевій поверхні декоративного кожуха 1 виконати відривний елемент 6 з ослабленими перемичками 7, одна з яких виконана посиленою (на фігурах не показана) для запобігання повного відриву елемента 6 при розтині (що запобігає його попаданню в блюда сервіровок). На внутрішній поверхні кожуха 1 виконані похилі пази 8 з фіксуючим елементом 9, а також фіксуючі пази 10 на торцевій поверхні кожуха. На торці декоративного кожуха 1 також виконана маркування доз 11, напроти відповідних фіксованих пазів. Посадковий корпус 2 виконано із засобами фіксації 12 на пляшці, основою 13 для герметичної посадки в отворі шийки пляшки, а також має внутрішню втулку 14 з відкритим верхнім торцем і зовнішню втулку 15 з вертикальними прорізами 16 (фіг.4). Крім того, посадковий корпус 2 містить діафрагму 17 (фіг. 9) з отворами 18, створюючими сітку, і з центральним отвором 19, в якому встановлена повітропровідна трубка 4. Отвори 18 виконані з конічним розширенням у верхній частині. Отвір 19 має зверху кільцевий упор 20 для дистанційного розташування повітропровідної трубки 4. На бічній зовнішній поверхні виливного елементу 3 діаметрально розташовані підіймальні упори 21 і вертикальні виступи 22, усередині елементу 3 є внутрішня втулка 23 з відкритим нижнім кінцем, сполучена з нею в торці ребрами 24 з утворенням виливних отворів 25, що розтинають потік рідини при сливі. При збірці виробу підіймальні упори 21 фіксуються за допомогою фіксуючих елементів 9, розташованих в похилих пазах 8. Повітропровідна трубка 4 виконана з крізним отвором 26 для подачі повітря в пляшку, причому вказаний отвір 26 виконано ступінчастим, для зменшення впливу поверхневого натягнення при роботі вказаної трубки. У верхній частині трубки 4 є кільцевий виступ 27, утворюючий відкриту зверху кільцеву порожнину 28. Кільцевий виступ 27 сполучений ребрами 29 з кільцевим майданчиком 30, утворюючи прохідні канали 31 для зливу рідини і подачі повітря. Кільцевий майданчик 30 має в нижній частині виступ 32, виконаний із зазором відносно трубки 4, і що охоплює її частково, сполучений з нею за допомогою ребер 33, між якими виконаний пропускний отвір 34, типа жиклера. Виступ 32 має кільцеве потовщення у верхній частині для фіксації повітропровідної трубки 4 в отворі 19 діафрагми 17. Пропускний отвір 34 уповільнює потік рідини при виливанні. Внутрішня втулка 23 з відкритим нижнім кінцем сполучена герметично з кільцевим виступом 27, утворюючи при цьому контрольну камеру 35, причому між внутрішньою стінкою виливного елемента 3 і контрольною камерою 35 утворюється кільцевий зазор 36 для вільного протікання рідини у бік зливу через виливні отвори 25. Від кільцевого майданчика 30 повітропровідної трубки 4 у верхній частині виконати кільцевий виступ 37, який заходить у відкриту порожнину 28 і служить для передачі рідини з пропускного отвору 34 в контрольну камеру 35. На верхньому кінці повітропровідної трубки 4 зафіксована насадка 5, розміщена усередині камери 35. Насадка 5 виконана з пропускним отвором 38 і посадковим отвором 39 з можливістю установки її на верхній кінець трубки 4. У районі отвору 39 є кругова площадка 40 для напряму перебігу потоку рідини, запобігаючи попаданню вказаної рідини, що йде через пропускний отвір 34, назад в пляшку через повітропровідну трубку 4. Насадка 5 повітропровідної трубки 4 подовжує її верхній кінець і збільшує надійність роботи виробу пристрою. Закупорювальний пристрій для дозованої подачі рідини збирається зі всіма частинами як один блок і може транспортуватися окремо. Пристрій працює таким чином. При першому розтині закупорювального пристрою шляхом повороту декоративного кожуха 1 проти годинникової стрілки, похилі пази 8 декоративного кожуха 1 передають рух через підіймальні упори 21 виливному елементу 3, при цьому упори виходять із зафіксованого 2 UA 105026 C2 5 10 15 20 25 30 35 40 положення із зусиллям через фіксуючий елемент 9, починають підіймальний рух по вертикальних прорізах 16 зовнішньої втулки 15. При цьому відбувається відрив елемента 6 по ослабленому з'єднанню 7, який залишається потім на посиленій перемичці з можливістю відриву уручну. Одночасно вертикальні виступи 22 виливного елемента 3 потрапляють у відповідні пази 10 заданої дози у відповідності з маркуванням 11 на декоративному кожусі 1, при цьому відбувається клацання, наприклад, при визначенні першої дози, потім ще одно клацання при визначенні другої дози. Після визначення необхідної дози виливаної рідини, пляшку нахиляють на кут = приблизно 45, тобто достатній для заповнення контрольної камери 35, при цьому виливана рідина розділяється на два потоки. Основний потік проходить через діафрагму 17 отворів 18 з конічним розширенням, далі рідина надходить по кільцевому зазору 36 у виливні отвори 25. Виконання отворів 18 з конічним розширенням дозволяє вільно рідини виливатися, отвори сітки підібрані так, що поверхню натягнення рідини не допускає попадання повітря в пляшку через діафрагму 17 після того, як вилита дозована кількість рідини і до того, як пляшка повернена у вертикальне положення. Потік рідини, що управляє, починає одночасно з першим потоком надходити через зазор, утворений кільцевим виступом 32 і трубкою 4, проходить через пропускний отвір 34 і далі по повітропровідній трубці 4 потрапляє в контрольну камеру 35. Об'єм повітря, рівний об'єму відміряної рідини, надходить через верхню частину виливного отвору 25, через канали 31, в контрольну камеру 35, по трубці 4 і далі в пляшку. Рідина заповнює контрольну камеру 35, досягає гирла насадки 5, і замикає крізний отвір 26, через яке раніше проходило повітря, витікання рідини припиняється, а в пляшці утворюється повітряна пробка. При русі виливного елемента 3 далі у бік розтину, внутрішня втулка 23 також рухається вгору відносно кільцевої порожнини 28, унаслідок чого об'єм контрольної камери 35 збільшується, що дає можливість збільшувати час заповнення рідиною вказаної камери, тобто регульованого потоку, а також відповідно збільшується час виділення через сітку отворів 18 основного потоку рідини. Співвідношення швидкостей двох потоків завжди залишається постійним. Таким чином, другий потік, що управляє, регулює подачу рідини першого основного потоку, визначаючи дозу виливаної рідини. При поверненні пляшки у вертикальне положення рідина, що знаходиться в контрольній камері 35, надходить назад в пляшку. При подальшому висуванні виливного елемента 3 в бік розтину відбувається повний вихід внутрішньої втулки 23 з кільцевої порожнини 28, при цьому контрольна камера 35 розгерметизується, забезпечуючи вільний доступ повітря всередину, що дає можливість повного зливу рідини без дозування, поєднуючи два потоки. Пропонований винахід дозволить розширити технологічні можливості закупорювального пристрою, з можливістю забезпечення точнішої видачі декількох доз рідині заданого об'єму з поєднанням відкритого зливу рідини, а також із забезпеченням засобів індикації розтину. При цьому є широкі можливості нанесення на декоративний кожух засобів ідентифікації, логотипів, що мають написи у вигляді слів, букв або символів. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Закупорювальний пристрій для дозованої подачі рідини, що містить посадковий корпус із засобами фіксації на пляшці, повітропровідну трубку, розташовану вздовж осі посадкового корпусу, виливний елемент, встановлений у посадковому корпусі, контрольну камеру, утворену між виливним елементом і повітропровідною трубкою, який відрізняється тим, що пристрій додатково містить декоративний кожух з відривним елементом, засіб висування виливного елемента щодо декоративного кожуха, а також засіб фіксованого дозування рідини із заданим обсягом і вільного виливання в процесі висування виливного елемента при обертальному русі декоративного кожуха після першого розтину, причому засіб фіксованого дозування рідини виконаний у вигляді вертикальних виступів, виконаних на зовнішній поверхні виливного елемента, що взаємодіють з фіксуючими пазами, виконаними на торцевій поверхні зовнішнього кожуха. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що засіб висування виливного елемента виконаний у вигляді підйомних упорів, діаметрально розташованих на бічній поверхні зазначеного виливного елемента, з можливістю взаємодії з похилими пазами, виконаними на внутрішній поверхні декоративного кожуха, а також з вертикальними прорізами, виконаними на зовнішній стінці посадкового корпусу. 3 UA 105026 C2 4 UA 105026 C2 5 UA 105026 C2 6 UA 105026 C2 7 UA 105026 C2 8 UA 105026 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
