Система попереднього збору фруктів, наприклад яблук

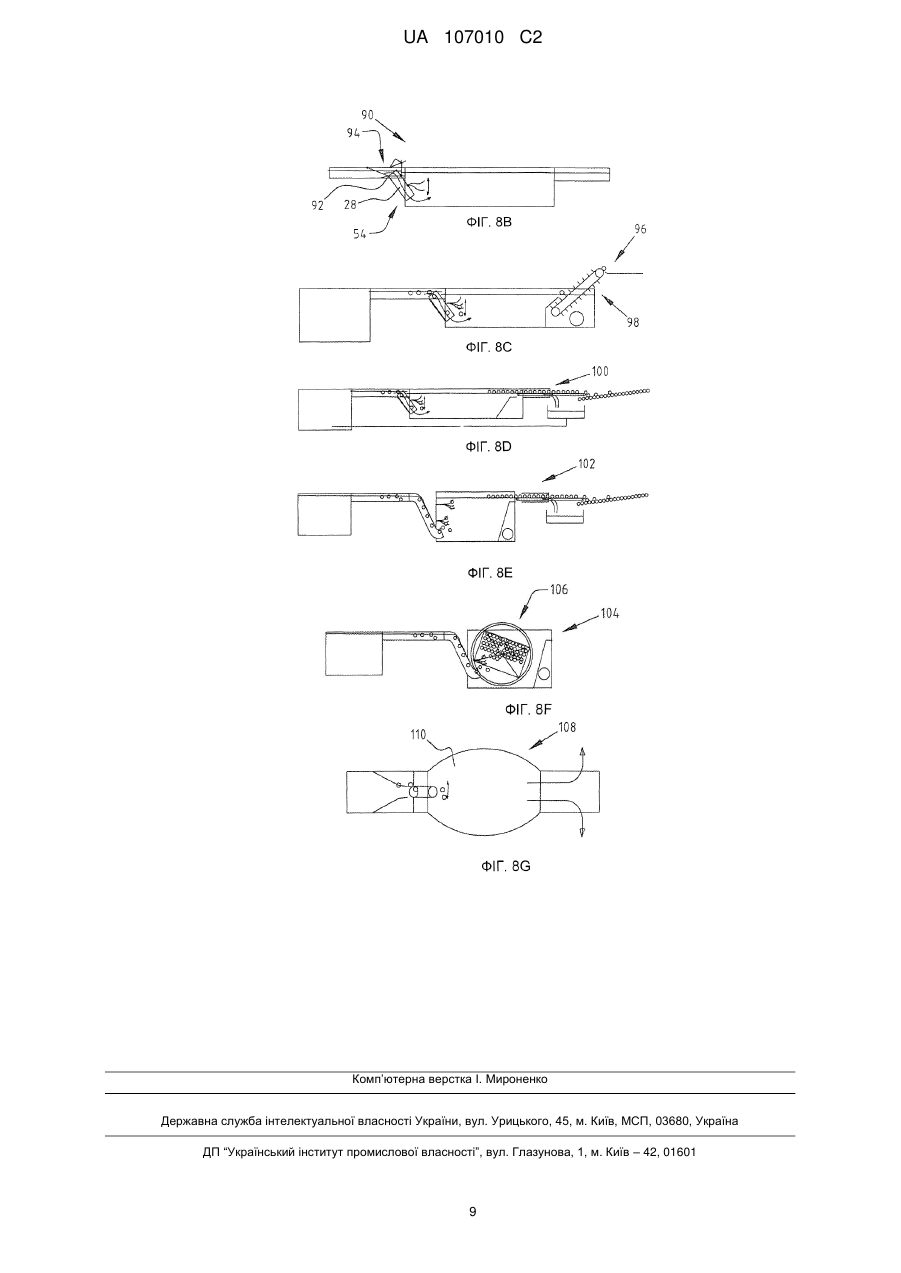

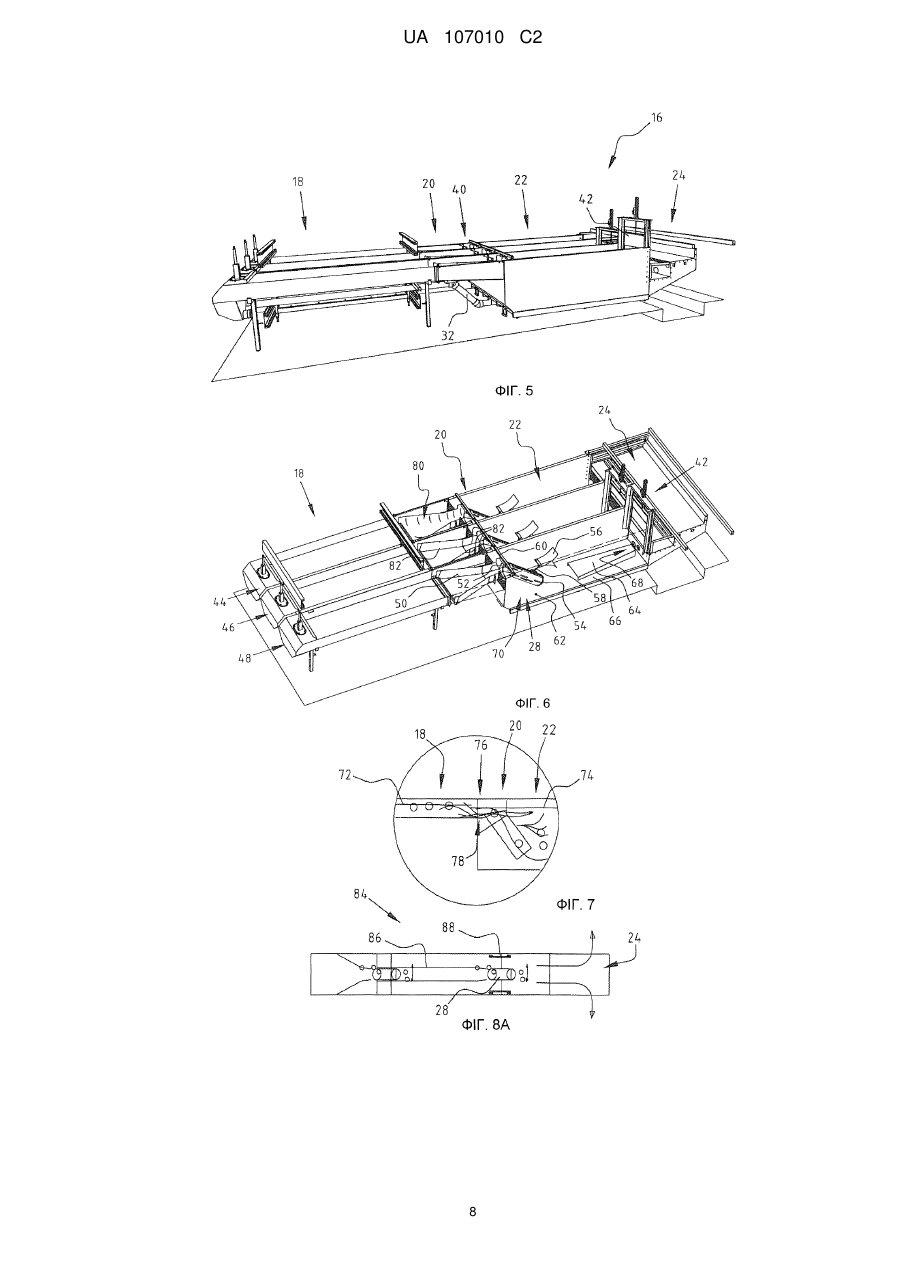

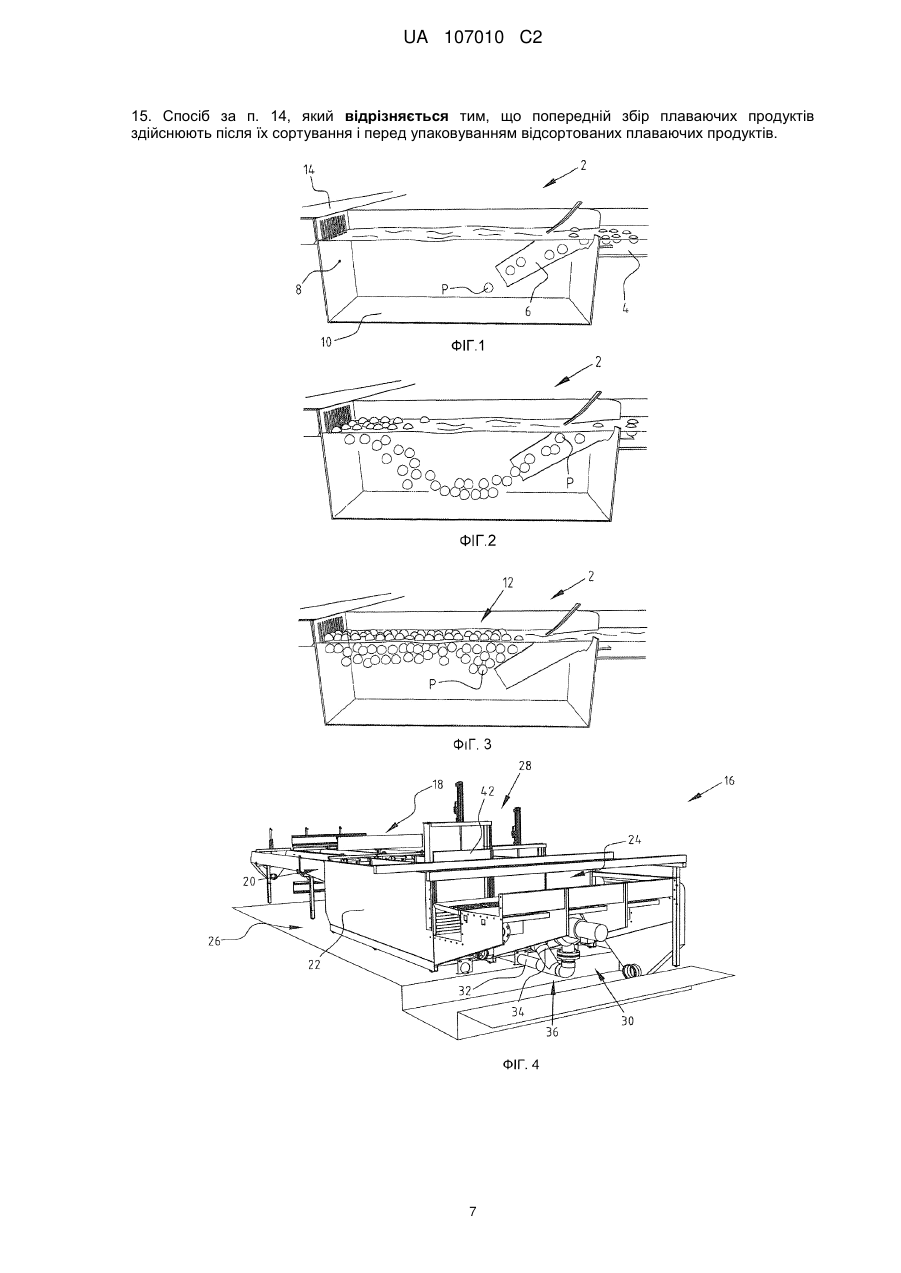

Реферат: Пристрій і спосіб попереднього збору плаваючих продуктів, таких як яблука, де пристрій відповідно до даного винаходу включає: заповнений рідиною резервуар; пристрій подачі, в якому під час використання вхідна сторона сполучена з каналом підведення. Вихідна сторона пристрою підведення знаходиться нижче від рівня рідини в резервуарі таким чином, що під час роботи пристрою плаваючі продукти накопичуються в основному у вертикальному напрямку. UA 107010 C2 (12) UA 107010 C2 UA 107010 C2 5 10 15 20 25 30 35 40 45 50 55 60 Об'єктом даного винаходу є пристрій попереднього збору плаваючих продуктів, зокрема, плаваючих фруктів, таких як яблука. Технологія попереднього збору плаваючих фруктів у водяному каналі відома в практиці. Площа поверхні водяного каналу повинна мати такий розмір, при якому кількість плаваючих на поверхні води фруктів буде достатньою для заповнення однієї тари ємкістю приблизно 400 кг яблук. При використанні даного способу попереднього збору необхідна значна площа поверхні води, і, отже, потрібні великі площі установки. На практиці, як правило, використовують від 30 2 до 60 водяних каналів площею поверхнею близько 10 м кожен. Метою даного винаходу є удосконалення попереднього збору продуктів, зокрема, плаваючих продуктів типу яблук, так, щоб всю операцію в цілому, яка передбачає обробку вказаних фруктів, можна було проводити з більшою ефективністю з погляду використання площі водної поверхні. Вказана вище мета досягається за рахунок використання пристрою попереднього збору плаваючих продуктів запропонованого даним винаходом, який включає: заповнений рідиною резервуар; пристрій подачі, в якому під час використання вхідна сторона оперативно сполучена з каналом підведення, а вихідний отвір труби підведення знаходиться нижче від рівня рідини в резервуарі, таким чином, що під час роботи пристрою продукти накопичуються в основному у вертикальному напрямку. За умови наявності резервуару, заповненого рідиною, переважно водою, в якому можна збирати плаваючі продукти, переважно фрукти типу яблук. Шляхом транспортування продуктів за допомогою пристрою подачі, в якому перша вхідна сторона оперативно сполучена з каналом підведення, а вихідна сторона розташована під водою в резервуарі з рідиною, принаймні, під час роботи пристрою, продукти подаються знизу в резервуар. Несподівано було виявлено, що при подачі продуктів знизу, тобто з точки, розташованої нижче від рівня рідини в резервуарі, попередній збір здійснюється більш делікатно, тобто продукти менше пошкоджуються. Пояснення цьому полягає в зменшені дії ударів, яких завдають продукти один одному в процесі попереднього збору, у порівнянні, наприклад, із способом, при якому продукти скидають в резервуар з рідиною зверху. У нашому випадку канал підведення є водяним каналом, в якому роль транспортного середовища в трубі підведення, виконує потік води, який захоплює із собою продукти. Ще одним можливим варіантом є підведення продуктів за допомогою стрічкового конвеєра або аналогічного пристрою з подальшою подачею на дно резервуару з рідиною. Потрапивши на дно резервуару з рідиною, продукти прагнуть спливти і переміщаються у напрямку до поверхні води в резервуарі. Продукти, які потрапили в резервуар першими, починають спливати на поверхню води, тоді як продукти, які потрапили в резервуар пізніше, все ще знаходяться під продуктами, які поступили раніше. Даний процес призводить до утворення шарів зібраних продуктів в резервуарі з рідиною. В результаті, відбувається накопичення продуктів в резервуарі по вертикалі. На практиці було виявлено, що, у випадку яблук, можливе накопичення 5-6 шарів без пошкодження продукту. Площа поверхні, потрібна для попереднього збору, наприклад, яблук, 2 2 таким чином, може бути зменшена від 10 м на водяний канал приблизно до 2 м на один водяний канал. У кращому варіанті здійснення, відповідно до даного винаходу, пристрій подачі включає трубу підвідну. Таким чином, можна здійснити керовану передачу продуктів в резервуар з рідиною. Вищезазначена труба може бути виконана у вигляді круглої труби, прямокутної труби, зігнутої пластини. Можливі також інші форми. У випадку, якщо запропонований винаходом пристрій попереднього збору з'єднаний з сортувальним пристроєм, який проводить сортування на декілька груп, наприклад, на 5 груп, і в якому, отже, необхідно мати від 30 до 60 водяних каналів, при тому, що зазвичай 2 використовується 50 каналів, необхідна площа установки зменшується приблизно на 400 м . Витрати на монтажні роботи, включаючи вартість робочої сили і матеріалів, таким чином, значно знижуються. Додаткова перевага полягає в тому, що кількість використовуваної рідини, бажано води, також може бути обмеженою. Кількість заздалегідь зібраних продуктів переважно обмежується вмістом однієї тарної ємкості, тобто зазвичай практично становить приблизно 400 кг. Як тільки резервуар заповниться потрібною кількістю продуктів, їх можна транспортувати для подальшої обробки, яка передбачає упаковування і зберігання. За бажання, можна заповнювати тару безпосередньо з резервуару з рідиною. Швидкість протікання потоку, діаметр труби, довжина і кут нахилу протічної труби/підвідної труби в даному випадку залежать, крім інших чинників, від типу фруктів. Наприклад, яблука 1 UA 107010 C2 5 10 15 20 25 30 35 40 45 50 55 60 подаються в резервуар або ємкість знизу і, унаслідок їх плавучості, накопичуються декількома шарами в рідині, такій як вода. Як тільки у водному резервуарі буде накопичено кількість яблук, достатню для заповнення однієї тари, подачу бажано відключають, і накопичена кількість яблук подається водним каналом в заповнюючий пристрій, який здійснює заповнення тари. Слід зазначити також, що при роботі з продуктами, зокрема, плавучими продуктами типу яблук, дбайливе поводження з ними є особливо важливим для запобігання їх необоротного пошкодження, наприклад, вм'ятин від ударів. На практиці було виявлено, що таке дбайливе поводження не завжди вдається забезпечити, внаслідок чого відбувається пошкодження фруктів впродовж всього процесу транспортування. Попередній збір продуктів також є можливою загрозою їх пошкодження, яку не можна ігнорувати. Описана вище проблема вирішується за допомогою кращого варіанту здійснення даного винаходу, відповідно до якого пристрій попереднього збору включає напрямні пристрої для обережного спрямовування зібраних продуктів. При використанні напрямних пристроїв передачу продуктів з каналу підведення в резервуар з рідиною, в якому вони заздалегідь збираються, можна здійснити прийнятним для продукту, зокрема, для яблук, способом. При цьому попереджається пошкодження даних фруктів типу, вм'ятин від ударів, і, таким чином, їх якість зберігається. Вказані напрямні пристрої бажано містять регулятор рівня рідини, за допомогою якого регулюється рівень рідини в каналі підведення під час роботи в положенні зміни напрямку надходження продуктів на вхідній стороні пристрою подачі у формі труби підведення. Поперечний перетин даної труби підведення, таким чином, практично повністю заповнений рідиною. При використанні труби підведення, продукти, які подаються по каналу підведення, поступають у напрямку зазвичай дещо вниз до нижньої частини резервуару. Така зміна напряму відбувається різко, або бажано, дещо поступово, і при цьому практично горизонтальний напрямок переміщення продуктів змінюється на напрямок трохи вниз. Несподівано було виявлено, що ступінь пошкодження продуктів можна значно знизити за допомогою повного заповнення труби підведення, рідиною в даному положенні транспортування. Таким чином, потік продуктів стає м'якшим, і дія на фрукти, наприклад, з боку бічних стінок труби підведення, при вищезазначеній зміні напрямку значно знижується. Під час роботи напрямні пристрої бажано підтримують різницю між рівнями рідини в каналі підведення і резервуарі. За рахунок даної різниці рівнів рідини виникає прискорююча дія на продукти в даному положенні труби підведення. Одним з результатів цього (крім інших) є те, що взаємна відстань між продуктами збільшується в даному положенні труби підведення, за рахунок чого відбувається зменшення кількості зіткнень і зниження ступеня пошкодження продуктів. У прогресивних кращих варіантах здійснення даного винаходу напрямні пристрої можуть також додатково включати стрічковий конвеєр, транспортери, щіткові пристрої, колеса, барабани і/або підйомні пристосування. Переміщення продуктів з каналу підведення в резервуар з рідиною, таким чином, також може регулюватися. Вищезгадані напрямні пристрої можуть виконувати роль пристроїв подачі. У альтернативному варіанті здійснення винаходу, проте, дані напрямні пристрої з'єднані з трубою підведення, шляхом установки на ній або всередині неї. Деякі з вищезгаданих пристроїв бажано об'єднані один з одним. В одному на даний момент кращому варіанті здійснення винаходу можна, наприклад, об'єднати функції регулювання різниці рівнів рідини і висоти рівня рідини. Транспортній трубі можна надати різної форми. Дана транспортна труба може бути виконана повністю закритою, а також, наприклад, може мати форму зворотного жолоба. Далі, дана труба може мати круглу, овальну або прямокутну форму. Можливі також інші форми. Форма і габаритні розміри транспортної труби залежать, крім інших чинників, від продуктів, що транспортуються. Використовуваною рідиною бажано є вода. Можна, проте, використовувати і інші рідини, такі, наприклад, як суміш води з легшою речовиною, такою як масляниста речовина. Тим самим можна змінювати щільність використовуваної рідини, і, таким чином, регулювати силу виштовхування. У вигідному кращому варіанті здійснення, відповідно до даного винаходу, пристрій попереднього збору включає поворотні пристрої, сполучені з пристроєм подачі. Введення поворотних пристроїв дає можливість бажаним чином регулювати положення пристрою подачі, такого як труба підведення, в резервуарі з рідиною. Це означає, що вихід або випускний отвір труби підведення, може орієнтуватися. Це забезпечує можливість подачі продуктів в резервуар з рідиною більш безпосереднім чином, в потрібне місце в резервуарі. 2 UA 107010 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім інших переваг, це дає можливість уникати непотрібних взаємних контактів між продуктами. Це забезпечує додаткове зменшення можливих пошкоджень продуктів. Поворотні пристрої можуть бути горизонтальними або вертикальними. Використання горизонтальних поворотних пристроїв дає можливість переміщати вихідну сторону труби підведення, в горизонтальній площині, тобто зліва направо в резервуарі з рідиною. Таке переміщення забезпечує ефективне заповнення резервуару з рідиною. Вертикальні поворотні пристрої забезпечують можливість переміщення вихідної сторони труби підведення, по висоті, тобто у вертикальному напрямку. Це означає, що продукти можна доставляти з труби підведення, на бажану висоту в резервуарі з рідиною. Положення в резервуарі з рідиною, куди надходять продукти, що подаються, при такому способі доставки, можна регулювати, так само, як і швидкість надходження продуктів з труби підведення. У кращому варіанті здійснення винаходу обидва типи поворотних пристроїв бажано об'єднані один з одним. Довжина пристрою подачі, бажано у формі підвідної труби, бажано є регульованою. Таким чином, продукти можна вводити як в передню, так і в задню частину резервуару з рідиною, щоб уникнути непотрібних взаємних зіткнень продуктів. В даному випадку можна також об'єднати це з горизонтальними і/або вертикальними поворотними засобами. У альтернативному варіанті здійснення винаходу або варіанті, об'єднаному з даним варіантом, в резервуарі з рідиною передбачені не одна, а декілька труб підведення. Таким чином, розподілом продуктів по резервуару з рідиною також можна керувати і оптимізувати його. Ще в одному кращому варіанті здійснення труба підведення, оснащена відсічним клапаном. Установка відсічного клапана на вході, на виході або усередині труби підведення, забезпечує можливість її закриття з припиненням подальшої подачі продуктів в резервуар з рідиною. Це необхідно, наприклад, коли кількість заздалегідь зібраних продуктів стає рівною, наприклад, об'єму тари. Відсічний клапан бажано об'єднаний з циркуляційним пристроєм в резервуарі з рідиною. Таким чином, після закриття відсічного клапана в резервуарі з рідиною включається або посилюється циркуляційний потік для подальшого транспортування заздалегідь накопиченої кількості продуктів. Це забезпечує ефективне звільнення резервуару з рідиною для подальшого попереднього збору. У кращому на даний момент варіанті здійснення винаходу резервуар з рідиною відкривається на вихідній стороні, і за допомогою циркуляційного пристрою накопичені в ньому продукти транспортуються далі для подальшої обробки, наприклад, упаковування. У вигідному кращому варіанті здійснення даного винаходу передбачений резервуар, який направляє продукти, що надходять з труби підведення. Введення тих, напрямних забезпечує можливість спрямовувати потік в резервуарі з рідиною туди, куди потрібно. Таким чином, забезпечується необхідний розподіл продуктів по резервуару з рідиною. Напрямні бажано оснащені поворотними пристроями також для забезпечення оптимального розподілу продуктів у часі. Регулювання поворотних пристроїв також може проводитися як під час одиничної операції попереднього збору, так і між операціями, наприклад, з метою настроювання даних операцій на нову кількість накопичуваних продуктів. У вигідному кращому варіанті здійснення, відповідно до даного винаходу, пристрій попереднього збору включає пристрій подачі газу, бажано встановлений в резервуарі з рідиною. Подача газу в резервуарі з рідиною впливає на вертикальне переміщення продуктів вгору. Залежно від методу подачі газу, середня щільність в резервуарі з рідиною зменшується, що впливає на силу виштовхування, яка діє на продукти. Цим досягається гарне упорядкування положення продуктів в резервуарі, що дає можливість уникнути непотрібних взаємних зіткнень продуктів. У додатковому вигідному кращому варіанті даного винаходу резервуар з рідиною має профільоване дно з метою забезпечення циркуляції потоку в резервуарі. За рахунок введення профільованого дна резервуару в кращому на даний момент варіанті здійснення винаходу ми отримуємо циркуляційний потік від вихідної сторони резервуару, по дну у напрямку до вхідної сторони з трубою підведення, а потім у зворотному напрямі по поверхні рідини, чим досягається перенесення накопичених продуктів до вихідної сторони резервуару. За рахунок профілізації, яка бажано виконана у вигляді клиновидного елементу, який розширюється у напрямку потоку у бік дна, на якому, таким чином, даний клиновидний елемент утворює два канали, що звужуються, по краях резервуару, виникає циркуляційний потік, який також переносить продукти на вихід зі всіх кутів резервуару. Даний пристрій, таким чином, не дозволяє продуктам залишатися в резервуарі. Резервуар бажано містить пересувне дно. Тут можна передбачити, наприклад, регульоване по висоті дно, з регульованою висотою, наприклад, одного краю, щоб отримати похиле дно 3 UA 107010 C2 5 10 15 20 25 30 35 40 45 50 55 60 резервуару. Подібне дно може надавати направляти продукти, які подаються в резервуар і виходять з нього. Ще в одному кращому варіанті здійснення даного винаходу пристрій попереднього збору оснащений вібраційним елементом. Введення в конструкцію вібраційного елементу дозволяє звільняти вібрацією, наприклад, затиснуті продукти, і, таким чином, забезпечити їх подальше транспортування. Це запобігає або виключає можливість затримки або блокування продуктів в резервуарі. Такий вібраційний елемент, наприклад, може бути передбачений в конструкції резервуару з рідиною або оперативно сполучений з трубою підведення. Ще в одному кращому варіанті здійснення даного винаходу пристрій попереднього збору оснащений гальмівною заслінкою. Введення в конструкцію гальмівної заслінки, бажано встановленої поряд з виходом труби підведення, забезпечує можливість уповільнення подачі продукту з даної труби. Така гальмівна заслінка бажано виконується з гнучкого матеріалу, наприклад, з поліуретану. Уповільнення швидкості надходження продуктів забезпечує зниження інтенсивності контактної взаємодії з продуктами, які вже знаходяться в резервуарі. Це забезпечує додаткове зниження можливості пошкодження продуктів. Альтернативним варіантом гальмівної заслінки, що встановлюється безпосередньо на виході, є спосіб виконання, який використовують в даному кращому варіанті здійснення винаходу, де гальмівна заслінка встановлена практично горизонтально в траєкторії проходження продуктів, що подаються, між вихідним отвором і поверхнею води. Ще в одному кращому варіанті здійснення даного винаходу пристрій попереднього збору включає вакуумну камеру. Вакуумна камера в конструкції пристрою попереднього збору дозволяє транспортувати зібрані в резервуарі продукти безпосередньо в корзини або інші пакувальні засоби. За допомогою вакуумної камери також можна створювати знижений тиск, за допомогою якого додатково регулювати силу виштовхування, яка діє на продукти. В результаті це може забезпечити підвищення, наприклад, пропускної спроможності резервуару з рідиною. Предметом даного винаходу є також спосіб попереднього збору продуктів в практично вертикальному напрямку, який передбачає використання описаного вище пристрою попереднього збору. Даний спосіб забезпечує такі ж результати і переваги, які були описані вище для пристрою попереднього збору. Описаний вище попередній збір проводиться після сортування продуктів, перед упаковуванням відсортованих продуктів. Адаптивність всього процесу в цілому, таким чином, значно підвищується. Додаткові переваги, відмітні ознаки і подробиці даного винаходу будуть пояснені шляхом розгляду кращих варіантів його виконання, з посиланнями на креслення, що додаються, на яких: Фіг. 1-3 – схеми системи попереднього збору відповідно до даного винаходу на різних етапах попереднього збору; Фіг. 4-5 – вигляд збоку пристрою попереднього збору відповідно до даного винаходу; Фіг. 6 – вигляд зверху представленого на Фіг. 4 і 5 пристрою з гальмівною заслінкою; Фіг. 7 – вигляд збоку рівня рідини в переході між каналом підведення і резервуаром з рідиною; і Фіг. 8A-G – альтернативні варіанти здійснення системи відповідно до даного винаходу. Фрукти P надходять в систему або пристрій попереднього збору 2 запропонований даним винаходом з каналу підведення 4 (Фіг. 1-3). Фрукти P, такі як яблука, надходять з наповнювальної або буферної труби 6 в область нижче від рівня рідини збірного резервуару 10, заповненого водою 8. Витрата води, крім інших чинників, залежить від типу фруктів, що надходять в збірний резервуар 10. Плаваючі фрукти накопичуються декількома шарами 12 в збірному резервуарі 10. У показаному варіанті здійснення пристрою 2 довжина наповнювальної труби 6 становить приблизно 840 мм. Наповнювальна труба 6 в даному варіанті здійснення має форму циліндра. Інші форми і значення довжини наповнювальної труби відповідно до даного винаходу також можливі. У представленому варіанті здійснення кількість фруктів P, яка відповідає об'єму однієї пакувальної або транспортувальної тари, надходить в збірний резервуар 10. Для яблук і корзин вищезазначена величина складає зазвичай близько 400 кг Потім подачу зупиняють, і фрукти P транспортуються далі вихідним каналом 14 до заповнюючого пристрою. Представлена на Фіг. 4 і 5 система 16 каналом підведення 18 подає продукти P, які потім потрапляють в резервуар 22 з рідиною по секції 20 наповнювальної труби. Далі продукти P транспортуються з резервуару 22 вихідними каналами 24. У канал підведення 18 продуктів P 4 UA 107010 C2 5 10 15 20 25 30 35 40 45 50 55 60 потрапляють, наприклад, з сортувальної системи (не показана). Насосна система 26 забезпечує подачу рідини, за допомогою якої продукти P транспортуються з каналу підведення 18 в секцію 20 наповнювальної труби, в якій передбачена наповнювальна труба 28. У насосній системі 26 є насос 30 і перший канал підведення 32, по якому вода з резервуару 22 за допомогою насоса 30 подається на вхід каналу підведення 18. Таким чином, створюється циркуляційний потік, який переносить фрукти P з каналу підведення 18 в резервуар 22. Крім того, в насосній системі 26 є другий канал підведення 34, по якому вода з резервуару 22 подається в його верхню частину. Даний канал використовується для створення циркуляції, коли резервуар 22 заповнений продуктами P, які необхідно транспортувати далі. В цьому випадку клапан 36 в насосній системі 26 перемикають для перекриття потоку по каналу підведення 18, і циркуляції води усередині резервуару 22. У обох потоках вода подається між резервуаром 22 і насосом 30 по подаючому трубопроводу 38. Потік води, який поступає з трубопроводу 28 бажано зупиняють шляхом закриття даного трубопроводу за допомогою відсічного клапана 40, а клапан або засувку 42 відкривають, щоб забезпечити транспортування продуктів P далі з резервуару 22 вихідним каналом 24. У представленому варіанті здійснення системи 16 є три окремі підсистеми 44, 46, 48 (Фіг. 6), які, крім інших функцій, забезпечують паралельну обробку трьох типів продуктів P. У представленому варіанті здійснення показаний тільки один вихідний канал 24 для всіх трьох окремих секцій 44, 46, 48. Це означає, що подача накопичених в резервуарі 22 продуктів P включається за допомогою засувки 42, як тільки у вихідному каналі 24 закінчиться обробка попередньої партії. У секції 20 наповнювальної труби є наповнювальна або труба підведення 28. Вода в каналі підведення 18 поступає на вхід 52 труби 28 через екрани 50. У показаному варіанті здійснення екрани 50 встановлені таким чином, що відбувається звуження каналу підведення 18, внаслідок чого швидкість потоку води збільшується. За рахунок цього збільшується взаємна відстань між продуктами P, що транспортуються. Вихід 54 з труби 28 знаходиться в резервуарі 22. У показаному варіанті здійснення гальмівна заслінка 56 з поліуретану встановлена поряд з виходом 54 (Фіг. 6). У представленому варіанті заслінка 56 сполучена сполучним стрижнем 58 із стрижнем 60, розташованим поряд з виходом 54. Заслінка 56 розташована таким чином, що вона уповільнює переміщення вверх продуктів P в резервуарі 22. На дні 62 резервуари 22 розташований клиновидний профіль 64, який утворює з боків канали 66, які звужуються в напрямку від вихідної сторони 68 до вхідної частини 70 резервуару 22. Профіль 64 функціонує, зокрема, при осушенні резервуару 22. У представленому варіанті здійснення винаходу рівень води 72 в каналі підведення 18, по якому продукти P переміщаються у напрямку до секції 20 наповнювальної труби з трубою підведення, 28, вищий від рівня води 74 в резервуарі 22. Таким чином, в області переходу 76 від каналу підведення 18 до наповнювальної труби 28 виникає ефект водоспаду, так що поперечний перетин 78 труб 28 повністю закрито водою під час роботи. Таким чином, в трубі 28 немає незаповненого простору, і має місце практично ламінарний потік. Унаслідок збільшення швидкості потоку в трубі 28 виникає розділяючий ефект, завдяки якому продукти P в принципі не контактують, або майже не контактують один з одним. Внутрішня поверхня труби 28 і поверхня екранів 50 покрита захисним шаром поліуретану 80. Захисний шар 80 прикріплений до внутрішньої поверхні труби 28 в місцях розташування виточок 82. Застосування інших захисних матеріалів та інших способів його кріплення до поверхні також є можливим. За допомогою пристрою попереднього збору 2, 16 продукти P транспортуються від сортувального пристрою (не показаний) каналами підведення 18 з використанням насосної системи 26. Передача продуктів з каналу 18 в резервуар 22 здійснюється за допомогою труби підведення 28 в наповнювальній секції 20. З виходу 54 труби 28 продукти P потрапляють в резервуар 22, після чого спливають і гальмуються за допомогою гальмівної заслінки 56. Потім продукти P накопичуються шарами 12 в резервуарі 22. Як тільки в резервуарі 22 збирається достатня кількість продуктів P, а вихідний канал 24 звільниться, можна відкривати засувку 42. Насосна система 26 перемикається на циркуляцію усередині резервуару 22 і забезпечує перенесення продуктів P до вихідного каналу 24. Потім проводиться подальша обробка, упаковування або зберігання продуктів P. Після цього резервуар 2 можна повторно наповнювати продуктами P. Як альтернативний варіант здійснення винаходу на (Фіг. 8A представлена система 84, яка містить трубу 28, розташовану з можливістю зворотно-поступального переміщення усередині резервуару 22 в напрямку по його довжині. Зворотно-поступальний рух труби 28 забезпечується за допомогою додаткових напрямних екранів 86 і переміщаючого пристрою 88. Залежно від напрямку потоку у вихідному каналі 24, відбувається вивантаження продуктів P в необхідному 5 UA 107010 C2 5 10 15 20 напрямку. У альтернативному варіанті (Фіг. 8B) система 90 оснащена першим поворотним пристроєм 92 для повороту труби 28 вгору і вниз. Таке переміщення труби вгору або вниз здійснюється за допомогою обертання навколо практично горизонтальної осі, внаслідок чого здійснюється регулювання положення по висоті виходу 54 труби 28. За допомогою шарнірного з'єднання 94 здійснюється переміщення, або рух вліво-управо труби 28 в резервуарі 22. Ще в одному варіанті виконання системи 96, показаному на Фіг. 8C, вихідний канал 24 замінений або об'єднаний з підйомним транспортером 98, який служить для подальшого переміщення продуктів P резервуару 22. Як показано на Фіг. 8D, підйомний транспортер 98 можна також замінити клиновидним ременем 100. Можна також подовжити трубу підведення 28 і помістити її нижче в альтернативній системі 102 (Фіг. 8E). За рахунок цього ми отримаємо більш потужний потік на більшій глибині, і, отже, вищу продуктивність системи попереднього збору. У показаному далі альтернативному варіанті системи 104 (Фіг. 8F) труба 28 об'єднана з таронаповнювачем 106 для приміщення продуктів P з резервуару безпосередньо в тару. Ще один альтернативний варіант системи 108 (Фіг. 8G) включає резервуар 110 овальної форми, що забезпечує додаткове зменшення довжини резервуару 110. Даний винахід не обмежений описаними вище кращими варіантами здійснення. Об'єм винаходу визначається приведеною нижче формулою, в рамках якої можуть бути виконані багато різних модифікацій. Таким чином, поєднання один з одним різних аспектів описаних варіантів здійснення даного винаходу є однозначно можливим. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Пристрій (2, 16) попереднього збору плаваючих продуктів (Р), який включає заповнений рідиною резервуар (10, 22), пристрій подачі (6, 28), вхідна сторона якого сполучена з каналом (4) підведення плаваючих продуктів, а вихідна сторона пристрою підведення розташована в резервуарі нижче від рівня рідини так, що під час роботи пристрою накопичення плаваючих продуктів здійснюється, в основному, у вертикальному напрямі, напрямні пристрої для обережного спрямовування зібраних продуктів, який відрізняється тим, що пристрій подачі містить трубу підведення, напрямні пристрої включають регулятор рівня рідини (72), що забезпечує практично повне заповнення рідиною поперечного перерізу (78) труби підведення, в місці зміни напряму переміщення продуктів на вихідній стороні труби підведення, та виконані з можливістю підтримування різниці рівнів рідини в каналі підведення і резервуарі при використанні пристрою. 2. Пристрій за п. 1, який відрізняється тим, що пристрій подачі містить додатково більше ніж одну трубу підведення та/або труба підведення оснащена відсічним клапаном. 3. Пристрій за п. 1, який відрізняється тим, що напрямні пристрої включають стрічковий конвеєр або транспортери, або щітковий пристрій, колесо, барабан і/або підйомний пристрій. 4. Пристрій за пп. 1-3, який відрізняється тим, що напрямні пристрої встановлені на трубі підведення або всередині неї. 5. Пристрій за пп. 1-3, який відрізняється тим, що містить поворотні пристрої (92, 94), сполучені з пристроєм подачі. 6. Пристрій за пп. 1-3, який відрізняється тим, що пристрої для подавання є регульованими в подовжньому напрямку. 7. Пристрій за пп. 1-3, який відрізняється тим, що резервуар оснащений напрямними (86), призначеними для спрямовування продукту з труби підведення та виконаними з можливістю повороту. 8. Пристрій за пп. 1-3, який відрізняється тим, що містить пристрій підведення газу. 9. Пристрій за пп. 1-3, який відрізняється тим, що резервуар має профільоване дно, призначене для створення циркуляційного потоку в резервуарі. 10. Пристрій за пп. 1-3, який відрізняється тим, що резервуар має переміщуване дно. 11. Пристрій за пп. 1-3, який відрізняється тим, що резервуар містить вібраційний засіб. 12. Пристрій за пп. 1-3, який відрізняється тим, що містить гальмівну заслінку (56). 13. Пристрій за пп. 1-3, який відрізняється тим, що містить вакуумну камеру. 14. Спосіб попереднього збору плаваючих продуктів (Р) в практично вертикальному напрямку, який відрізняється тим, що в ньому використовують пристрій (2, 16) попереднього збору плаваючих продуктів за будь-яким з пп. 1-13. 6 UA 107010 C2 15. Спосіб за п. 14, який відрізняється тим, що попередній збір плаваючих продуктів здійснюють після їх сортування і перед упаковуванням відсортованих плаваючих продуктів. 7 UA 107010 C2 8 UA 107010 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
