Система збору та обробки даних
Номер патенту: 71673
Опубліковано: 15.12.2004
Автори: Єгоров Петро Миколайович, Рибалка Олександр Федорович
Формула / Реферат
Система збору та обробки даних, яка містить датчики і підсилювачі-перетворювачі за числом каналів збору даних, аналоговий комутатор, аналого-цифровий перетворювач та пристрій цифрової обробки, перший вихід кожного датчика підключено до першого входу відповідного підсилювача-перетворювача, другий вхід якого з’єднаний з шиною нульового потенціалу, вихід аналогового комутатора через аналого-цифровий перетворювач підключений до входу пристрою цифрової обробки, яка відрізняється тим, що до неї введено розв'язувальний підсилювач, перший вхід якого підключений до об'єднаних других виходів датчиків, а другий вхід - до шини нульового потенціалу, причому виходи підсилювачів-перетворювачів приєднані до відповідних входів аналогового комутатора.
Текст

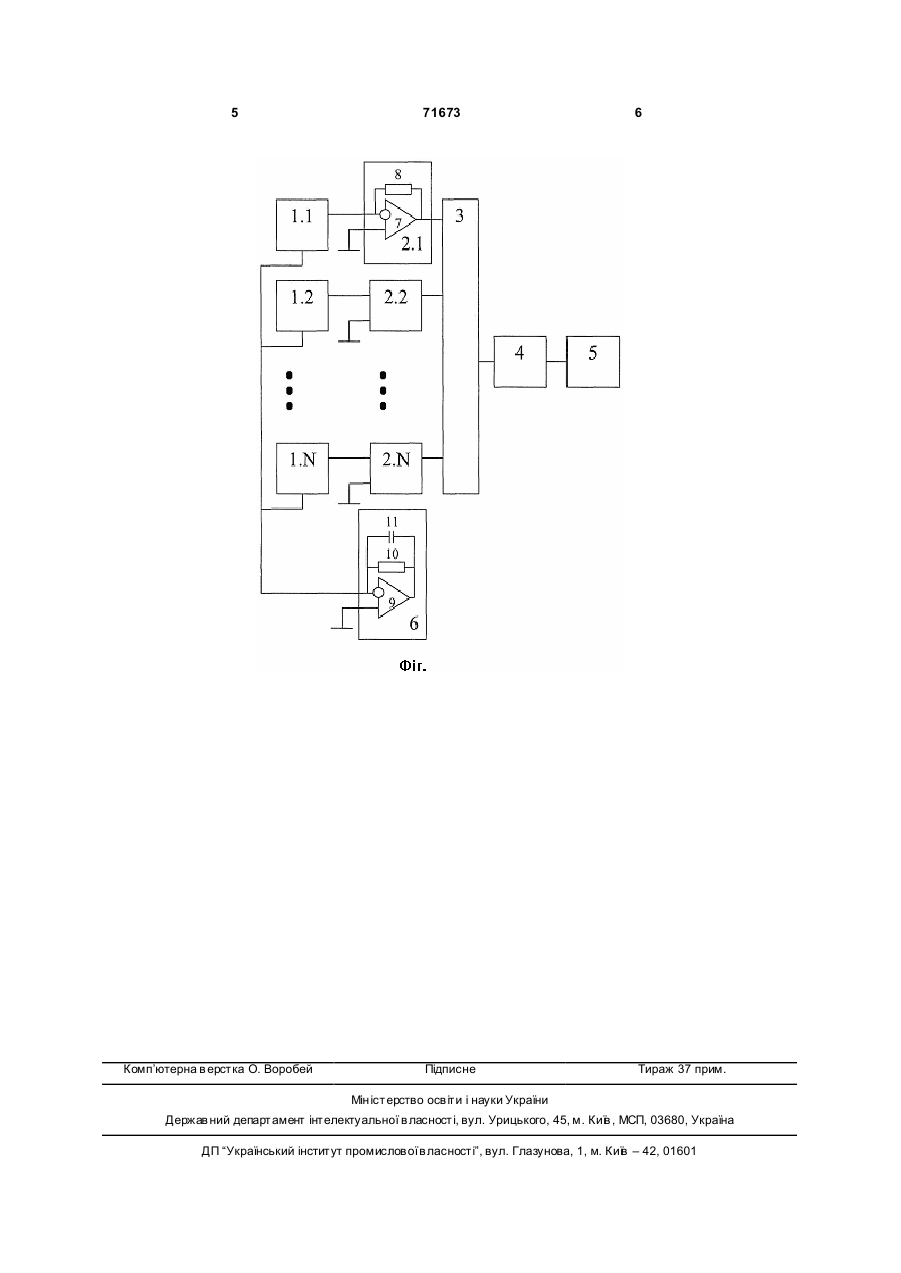

Система збору та обробки даних, яка містить датчики і підсилювачі-перетворювачі за числом 3 71673 4 вихід кожного підсилювача-перетворювача через Підсилювачі-перетворювачі 2 побудовані на відповідний додатковий підсилювач підключено до операційних підсилювачах 7, що охоплені негативідповідного входу аналогового комутатора. Кожен вним зворотним зв'язком з елементом зворотного канал відомої системи для розв'язки входів містить зв'язку 8 і виконують функцію перетворювача ведва трансформатори, вторинну обмотку одного з личини вхідного струму у пропорційне йому знаяких підключено до входу живлення підсилювачення вихідної напруги. Розв'язуючий підсилювач ча-перетворювача, вихід котрого об'єднано з 6 побудовано на операційному підсилювачі 9, який входом додаткового підсилювача через другий охоплено негативним зворотним зв'язком з елеметрансформатор. нтами зворотного зв'язку 10 та 11 і який виконує Зменшення впливу внутрішні х синфазних пефункцію підтримки потенціалу на його першому решкод у відомій системі здійснюється уведенням вході близьким до нуля. трансформатора у ланцюгах живлення та у вхідЯк датчики 1 можуть використовуватися усіляних ланцюгах підсилювачів-перетворювачів, що кі аналогові датчики на основі фотодіодів, які пезначно ускладнює, здорожує систему та збільшує ретворюють фізичну величину, що вимірюється, у її габарити. струм, наприклад, сцинтиелектронні детектори В основу винаходу поставлено задачу створиіонізуючого випромінювання (СЕЛДІ). ти таку систему збору та обробки даних, у якій Пристрій працює таким чином уведення розв'язуючого підсилювача та підклюДатчики 1.1¸1.N перетворюють фізичне діяння чення його першого входу до об'єднаних других у стр ум. Сигнали з датчиків 1.1¸1.N надходять на виходів датчиків усі х каналів, а другого входу - до перший вхід підсилювачів-перетворювачів 2.1¸2.N, шини нульового потенціалу дозволило б знизити які перетворюють струм у напругу. Аналоговий вплив перешкод на корисний сигнал, що надхокомутатор 3 по черзі підключає виходи підсилювадить з датчика, без розв'язки входів підсилювачівчів-перетворювачів 2.1¸2.N до входу аналогоперетворювачів і, таким чином, досягти високої цифрового перетворювача 4, після чого аналоговірогідності збору та обробки даних системи з одцифровий перетворювач 4 перетворює сигнал ночасним її спрощенням. підключеного підсилювача-перетворювача 2 у циЗадача, яку поставлено, вирішується так, що у фровий код, котрий зчитується та запам'ятовуєтьсистему збору та обробки даних, яка містить датся пристроєм цифрової обробки 5 окремо для кочики та підсилювачі-перетворювачі за числом кажного підсилювача-перетворювача 2. Таким чином налів збору даних, аналоговий комутатор, аналоформується масив з N вимірювань. го-цифровий перетворювач та пристрій цифрової У момент перемикання аналогового комутатообробки, перший вихід кожного датчика підключера 3 на шині нульового потенціалу виникає широно до першого входу відповідного підсилювачакополосна перешкода у вигляді короткого імпульсу перетворювача, другий вхід якого об'єднано з шиструму, який розповсюджується уздовж шини нуною нульового потенціалу, ви хід аналогового кольового потенціалу. Перешкода спричиняє ствомутатора через аналого-цифровий перетворювач рення різниці потенціалів уздовж цієї шини, яка підключено до входу пристрою цифрової обробки, прикладається до другого входу розв'язуючого згідно з винаходом, уведені наступні суттєві ознапідсилювача 6. Стала часу зворотного зв'язку t33 ки, відмінні від прототипу. розв'язуючого підсилювача 6 установлюється таУ систему, що заявляється, уведено розв'язуким чином, щоб вона була набагато більше триваючий підсилювач, перший вхід якого підключено лості імпульсу перешкоди ti. При виконанні цієї до об'єднаних других ви ходів датчиків, а другий умови сигнал перешкоди піддається інтегруванню вхід - до шини нульового потенціалу, причому виу ланцюзі зворотного зв'язку розв'язуючого підсиходи підсилювачів-перетворювачів приєднано до лювача 6, а, отже, і ефективному ослабленню, яке відповідних входів аналогового комутатора. дорівнює відношенню тривалості імпульсу переУведення розв'язуючого підсилювача з відпошкоди Ті до сталої часу інтегрування t33. Напривідними зв'язками дозволяє підтримувати на перклад, при ti=0,1мкс (характерний час перемикання шому його вході та на других вихода х датчиків напівпровідникових комутаційних елементів) і потенціал, який близький до нуля, при цьому імпуt33=10мс ослаблення становить 105 разів. льси струму, що спричинені дією перешкоди та При відсутності розв'язуючого підсилювача 6 проходять уздовж шини нульового потенціалу, перешкода прикладається до других ви ходів датзначно ослаблюються і не спотворюють інформачиків 1.1¸1.Ν і через їхню внутрішню ємність, харацію, що обробляється. ктерне значення якої знаходиться у межах від Таким чином, нові ознаки системи, що про500пф до одиниць мікрофарад, без ослаблення понується, дозволяють досягти високої вірогідприкладається до других входів підсилювачівності збору та обробки даних при одночасному перетворювачів 2.1¸2.N і, отже, спотворює інфорспрощенні за рахунок виключення зі складу сисмацію, що обробляється. теми - прототипу додаткових підсилювачів та Таким чином, уведення розв'язуючого підситрансформаторів. лювача з відповідними зв'язками практично не На фігурі показано блок-схему системи збору дозволяє проходити перешкоді через ємність датта обробки даних. чиків на входи підсилювачів-перетворювачів, і при Система, що заявляється, містить датчики цьому досягається висока вірогідність збору та 1.1¸1.N, підсилювачі-перетворювачі 2.1¸2.N, анаобробки даних. логовий комутатор 3, аналого-цифровий перетворювач 4, пристрій цифрової обробки 5, розв'язуючий підсилювач 6. 5 Комп’ютерна в ерстка О. Воробей 71673 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for data acquisition and processing
Назва патенту російськоюСистема для сбора и обработки данных
МПК / Мітки
МПК: G06F 17/40, H03M 1/06
Мітки: збору, обробки, система, даних
