Система відведення стічних вод

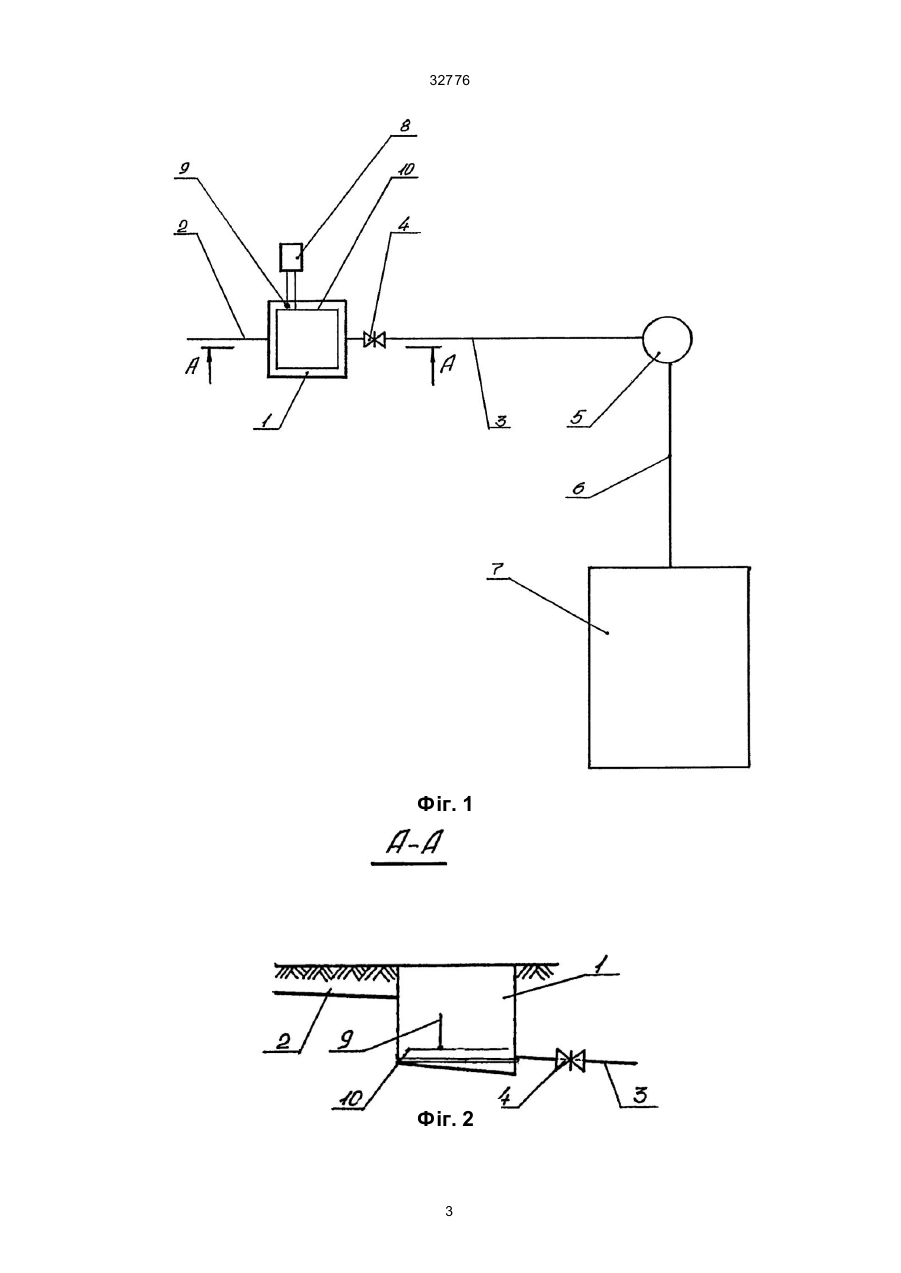

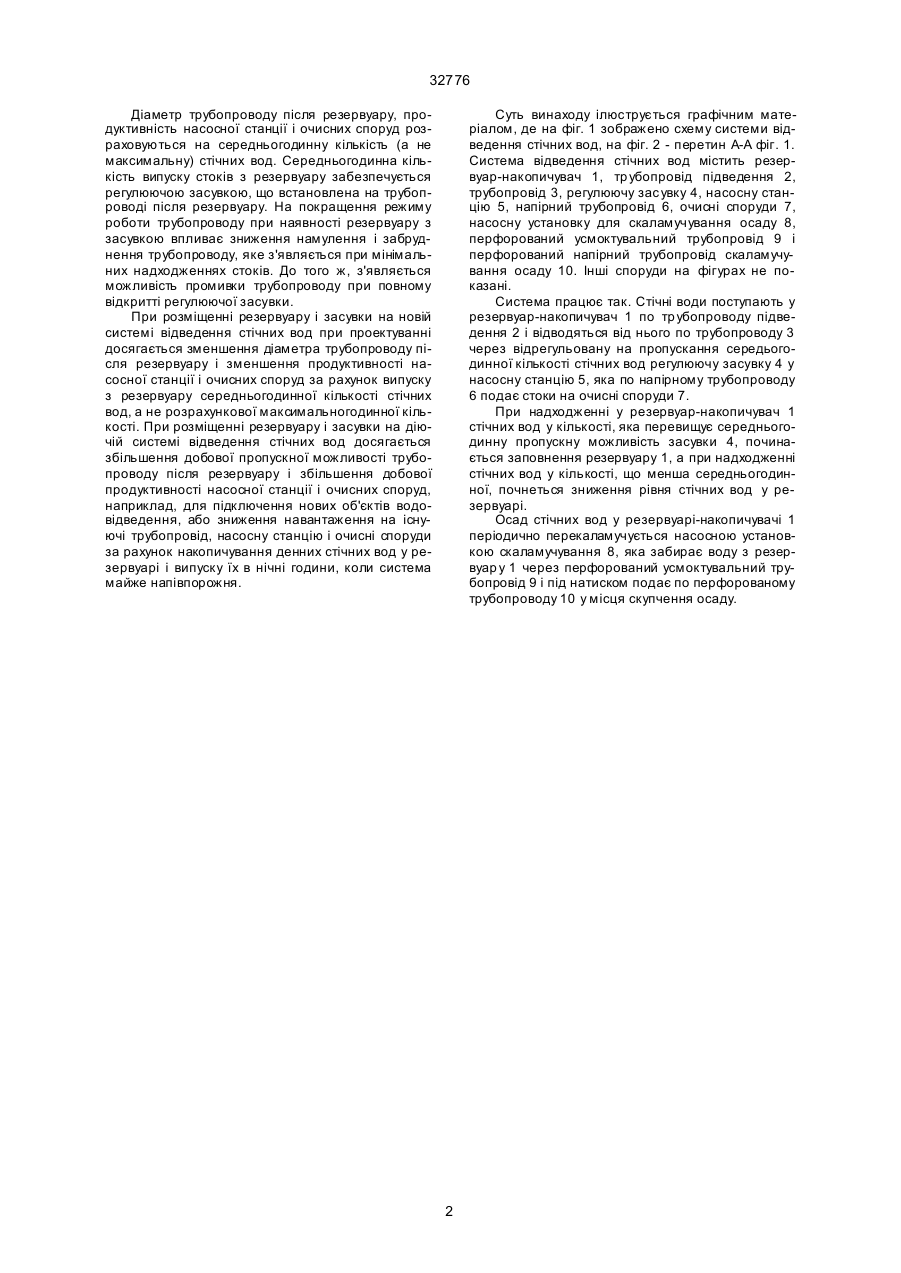

Система відведення стічних вод, що містить мережу трубопроводів побутової і забрудненої промислової води та споруди на них, яка відрізняється тим, що в системі додатково розміщено резервуар-накопичувач з регулюючою засувкою. (19) (21) 98041783 (22) 08.04.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Кондратенко Юрій Васильович (73) Кондратенко Юрій Васильович 32776 Діаметр трубопроводу після резервуару, продуктивність насосної станції і очисних споруд розраховуються на середньогодинну кількість (а не максимальну) стічних вод. Середньогодинна кількість випуску стоків з резервуару забезпечується регулюючою засувкою, що встановлена на трубопроводі після резервуару. На покращення режиму роботи трубопроводу при наявності резервуару з засувкою впливає зниження намулення і забруднення трубопроводу, яке з'являється при мінімальних надходженнях стоків. До того ж, з'являється можливість промивки трубопроводу при повному відкритті регулюючої засувки. При розміщенні резервуару і засувки на новій системі відведення стічних вод при проектуванні досягається зменшення діаметра трубопроводу після резервуару і зменшення продуктивності насосної станції і очисних споруд за рахунок випуску з резервуару середньогодинної кількості стічних вод, а не розрахункової максимальногодинної кількості. При розміщенні резервуару і засувки на діючій системі відведення стічних вод досягається збільшення добової пропускної можливості трубопроводу після резервуару і збільшення добової продуктивності насосної станції і очисних споруд, наприклад, для підключення нових об'єктів водовідведення, або зниження навантаження на існуючі трубопровід, насосну станцію і очисні споруди за рахунок накопичування денних стічних вод у резервуарі і випуску їх в нічні години, коли система майже напівпорожня. Суть винаходу ілюструється графічним матеріалом, де на фіг. 1 зображено схему системи відведення стічних вод, на фіг. 2 - перетин А-А фіг. 1. Система відведення стічних вод містить резервуар-накопичувач 1, тр убопровід підведення 2, трубопровід 3, регулюючу засувку 4, насосну станцію 5, напірний трубопровід 6, очисні споруди 7, насосну установку для скаламучування осаду 8, перфорований усмоктувальний трубопровід 9 і перфорований напірний трубопровід скаламучування осаду 10. Інші споруди на фігурах не показані. Система працює так. Стічні води поступають у резервуар-накопичувач 1 по тр убопроводу підведення 2 і відводяться від нього по трубопроводу 3 через відрегульовану на пропускання середьогодинної кількості стічних вод регулюючу засувку 4 у насосну станцію 5, яка по напірному трубопроводу 6 подає стоки на очисні споруди 7. При надходженні у резервуар-накопичувач 1 стічних вод у кількості, яка перевищує середньогодинну пропускну можливість засувки 4, починається заповнення резервуару 1, а при надходженні стічних вод у кількості, що менша середньогодинної, почнеться зниження рівня стічних вод у резервуарі. Осад стічних вод у резервуарі-накопичувачі 1 періодично перекаламучується насосною установкою скаламучування 8, яка забирає воду з резервуар у 1 через перфорований усмоктувальний трубопровід 9 і під натиском подає по перфорованому трубопроводу 10 у місця скупчення осаду. 2 32776 Фіг. 1 Фіг. 2 3 32776 ________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
