Сигарета з фільтром зі змінним вентилюванням

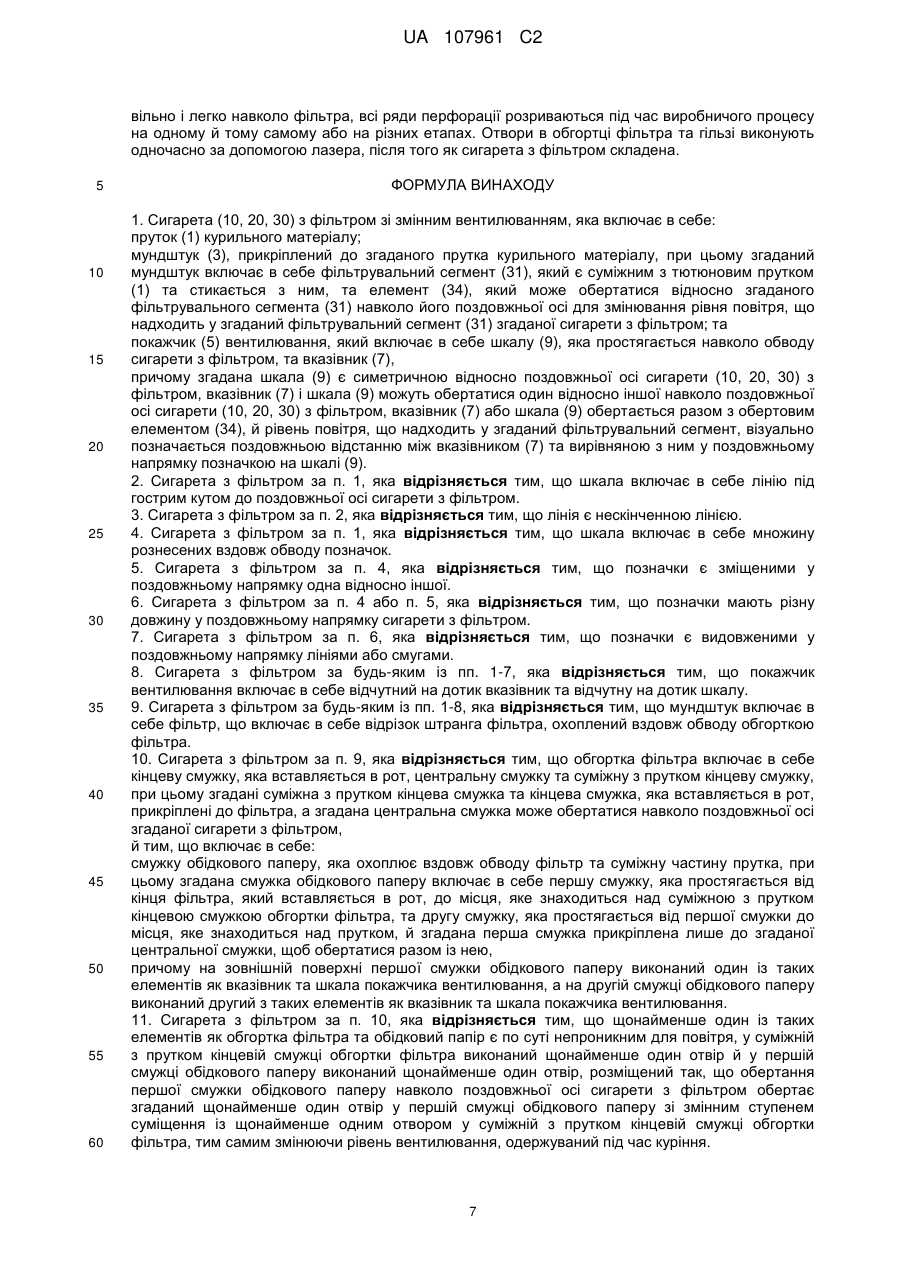

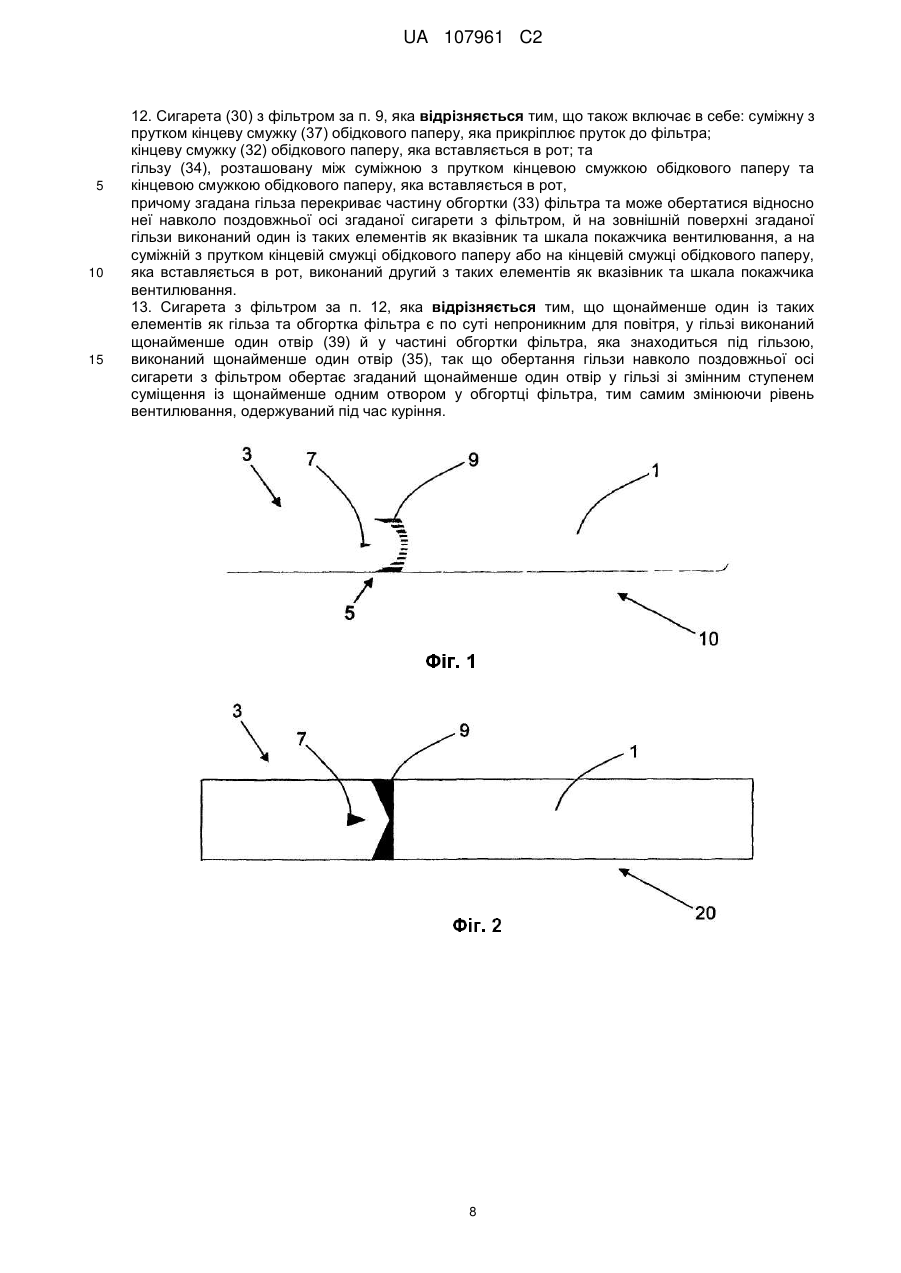

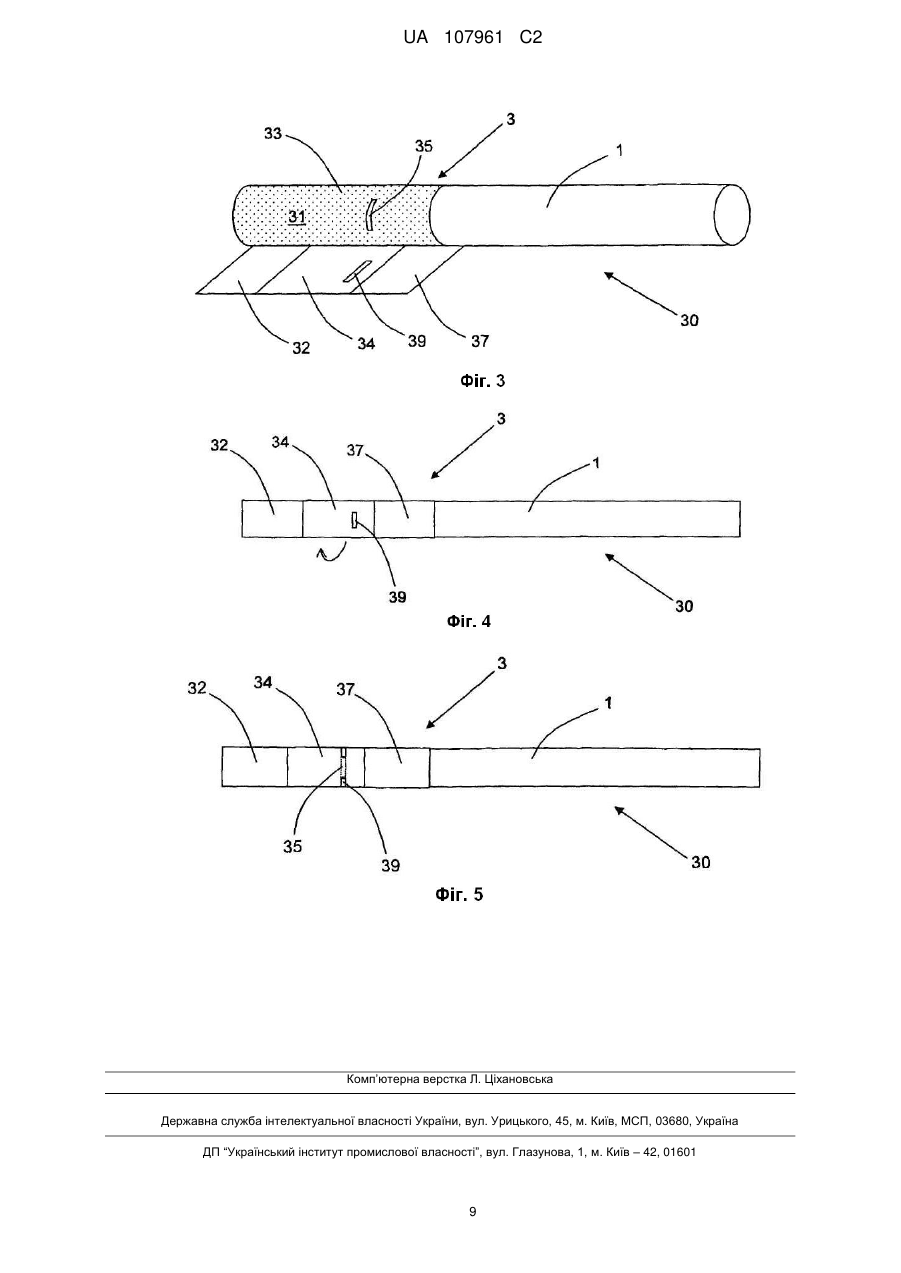

Реферат: Сигарета (10, 20, 30) з фільтром зі змінним вентилюванням включає в себе пруток (1) курильного матеріалу; мундштук (3), який включає в себе елемент (34), який може обертатися відносно решти сигарети з фільтром навколо її поздовжньої осі для змінювання рівня вентилювання згаданої сигарети з фільтром; та покажчик (5) вентилювання, який включає в себе шкалу (9), яка простягається навколо обводу сигарети з фільтром, та вказівник (7). Ця шкала є симетричною відносно поздовжньої осі сигарети з фільтром, вказівник і шкала можуть обертатися один відносно іншої навколо поздовжньої осі сигарети з фільтром, вказівник або шкала обертається разом з обертовим елементом мундштука, й рівень вентилювання візуально позначається поздовжньою відстанню між згаданим вказівником та вирівняною з ним у поздовжньому напрямку позначкою на шкалі. UA 107961 C2 (12) UA 107961 C2 UA 107961 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується курильного виробу зі змінним вентилюванням та, зокрема, сигарети з фільтром зі змінним вентилюванням. Сигарети з фільтром зазвичай включають в себе циліндричний пруток різаного тютюнового наповнювача, охопленого вздовж обводу паперовою обгорткою, та циліндричний фільтр, розташований співвісно та впритул торець до торця з обгорнутим тютюновим прутком. Як правило, обгорнутий тютюновий пруток та фільтр з'єднують смужкою обідкового паперу, яка охоплює вздовж обводу фільтр по всій його довжині та суміжну частину обгорнутого тютюнового прутка. Цей обідковий папір може бути споряджений одним або декількома виконаними вздовж обводу рядами перфорації, розташованими вздовж фільтра для того, щоб вентилювати головний струмінь тютюнового диму, який утворюється під час згоряння обгорнутого тютюнового прутка, навколишнім повітрям. Також відомі сигарети з фільтром, які мають засоби для змінювання рівня вентилювання, що досягається під час куріння, які дозволяють споживачу змінювати співвідношення навколишнього повітря до головного струменя диму, який надходить до ротової порожнини споживача. Наприклад, в US-A-4,570,649 розкрита сигарета з фільтром зі змінним розрідженням, яка включає в себе по суті циліндричний тютюновий пруток, по суті циліндричний відрізок штранга фільтра, обгортку штранга, яка охоплює вздовж обводу відрізок штранга фільтра, та обідковий папір, який охоплює вздовж обводу обгортку штранга та частину тютюнового прутка. Щонайменше один із таких елементів, як обгортка штранга та обідковий папір, є непроникним для повітря. Обгортка штранга поділена на кінцеву смужку, яка вставляється в рот, центральну смужку та суміжну з прутком кінцеву смужку, в якій виконаний перший отвір. Кінцева смужка, яка вставляється в рот, та суміжна з прутком кінцева смужка прикріплені до фільтра, у той час як центральна смужка може обертатися навколо поздовжньої осі відрізка штранга фільтра. Обідковий папір поділений на першу смужку та другу смужку. Перша смужка обідкового паперу простягається від кінця штранга фільтра, який вставляється в рот, до місця, яке знаходиться над суміжною з прутком кінцевою смужкою обгортки штранга, та прикріплена лише до центральної смужки обгортки штранга, щоб обертатися разом із нею навколо поздовжньої осі відрізка штранга фільтра. У першій смужці обідкового паперу виконаний другий отвір, який знаходиться над суміжною з прутком кінцевою смужкою обгортки штранга, так що обертання першої смужки обертає цей другий отвір зі змінним ступенем суміщення з першим отвором в суміжній з прутком кінцевій смужці, тим самим змінюючи рівень розрідження, одержуваний під час куріння. Друга смужка обідкового паперу простягається від першої смужки до певного місця на тютюновому прутку та з'єднує тютюновий пруток з відрізком штранга фільтра. У US-A-4,519,000 розкритий вентильований мундштук із клапаном регулювання співвідношення повітря-дим, який включає в себе корпус клапана та шток клапана, приєднаний до головки клапана. Корпус клапана може обертатися відносно штока клапана для змінювання ступеня змішування диму сигарети у мундштуку та навколишнього повітря у змішувальній камері, яка виконана у головці клапана. Вказівна мітка на зовнішній поверхні штока клапана править за контрольну позначку для використання разом з поділками шкали, утвореними на поверхні корпуса клапана, щоб вказувати величину співвідношення повітря-дим, яке отримується у різних відносних кутових положеннях штока клапана та корпуса клапана. Поділки шкали є несиметричними відносно поздовжньої осі цього мундштука. Обертання головки клапана за годинниковою стрілкою відносно корпуса клапана призводить до закриття вхідного отвору для диму та відкриття вхідного отвору для повітря, й тому збільшує співвідношення повітря-дим, у той час як обертання головки клапана проти годинникової стрілки відносно корпуса клапана призводить до відкриття вхідного отвору для диму та до закриття вхідного отвору для повітря, й тому зменшує співвідношення повітря-дим. В кінцях діапазону обертання головки клапана відповідний один із вхідних отворів є повністю закритим, а другий отвір є повністю відкритим. Також є відомими сигарети з фільтром з іншими засобами регулювання рівня вентилювання, що досягається під час куріння. У FR-A5-2 273 443 розкрита сигарета зі змінним фільтруванням, яка включає в себе перший відрізок штранга фільтра, суміжний із сигаретою, та відрізок штранга фільтра, який вставляється в рот, відокремлений від першого відрізка штранга фільтра порожниною з пружною трубчастою стінкою. Відрізок штранга фільтра, який вставляється в рот, може обертатися відносно першого відрізка штранга фільтра навколо поздовжньої осі фільтра для поступового зменшування поперечного перерізу згаданої порожнини, яка утворює спіральний прохід, й тим самим збільшування рівня фільтрування; обертання відрізка штранга фільтра, який вставляється в рот, відносно першого відрізка штранга фільтра не змінює рівень вентилювання згаданої сигарети. Для того, щоб дозволити споживачу самостійно обирати 1 UA 107961 C2 5 10 15 20 25 30 35 40 45 50 55 60 рівень фільтрування, якому він віддає перевагу, на зовнішній поверхні першого відрізка штранга фільтра виконана градуйована шкала, а на зовнішній поверхні відрізка штранга фільтра, який вставляється в рот, виконаний вказівник. Було б бажаним надати сигарету з фільтром зі змінним вентилюванням, яка має засоби для того, щоб надати можливість споживачу більш просто і легко вибрати бажаний рівень вентилювання. За цим винаходом запропонована сигарета з фільтром зі змінним вентилюванням, яка включає в себе: пруток курильного матеріалу; мундштук, прикріплений до згаданого прутка курильного матеріалу, при цьому згаданий мундштук включає в себе елемент, який може обертатися відносно решти сигарети з фільтром навколо її поздовжньої осі для змінювання рівня вентилювання, що досягається під час куріння згаданої сигарети з фільтром; та покажчик вентилювання, який включає в себе шкалу, яка простягається навколо обводу сигарети з фільтром, та вказівник. Згадана шкала є симетричною відносно поздовжньої осі сигарети з фільтром, вказівник і шкала можуть обертатися один відносно іншої навколо поздовжньої осі сигарети з фільтром, вказівник або шкала обертається разом з обертовим елементом мундштука, й рівень вентилювання візуально позначається поздовжньою відстанню між вказівником та вирівняною з ним у поздовжньому напрямку позначкою на шкалі. За варіантом, якому віддається перевага, обертовий елемент мундштука може обертатися відносно решти сигарети з фільтром навколо її поздовжньої осі між положенням високого рівня вентилювання та положенням низького рівня вентилювання. За варіантом, якому віддається перевага, сигарета з фільтром спочатку надається споживачу з обертовим елементом мундштука у положенні високого рівня вентилювання або у положенні низького рівня вентилювання. На всьому протязі опису цього винаходу терміни "високий рівень вентилювання" та "низький рівень вентилювання" вживаються для позначення рівня повітря, що надійшов у мундштук сигарети з фільтром під час куріння, та одержаного в результаті розрідження повітрям головного струменя диму. Чим більше рівень вентилювання, тим більше розрідження повітрям головного струменя диму. Надання споживачу можливості змінювання рівня вентилювання, що досягається під час куріння сигарет з фільтром за цим винаходом в результаті обертання обертового елемента мундштука сигарети, за варіантом, якому віддається перевага, дозволяє споживачу змінювати смак або аромат згаданих сигарет з фільтром. Вказівник та шкала покажчика вентилювання надають споживачу візуальне позначення рівня вентилювання, що досягається під час куріння, і тому переважно дозволяють споживачу просто та легко обрати бажаний рівень вентилювання або до куріння сигарет з фільтром за цим винаходом, або під час їх куріння. Шкала покажчика вентилювання може простягатись навколо по суті всього обводу сигарети з фільтром. Альтернативно шкала може простягатись навколо лише частини обводу сигарети з фільтром. Згадана шкала може включати в себе нескінченну лінію під гострим кутом до поздовжньої осі сигарети з фільтром. Наприклад, покажчик вентилювання може включати в себе логотип, графічну фігуру або символ, які включають в себе безперервну лінію під гострим кутом до поздовжньої осі сигарети з фільтром, яка утворює частину шкали або всю шкалу. Альтернативно або на додаток шкала може включати в себе множину рознесених вздовж обводу позначок однакового або різного кольору, форми та розміру. Наприклад, шкала може включати в себе множину рознесених вздовж обводу ліній, смуг, кіл, квадратів, чисел або інших графічних фігур або символів, або будь-яку їх комбінацію. Згадана шкала може включати в себе множину рознесених вздовж обводу позначок різної довжини. Наприклад, шкала може включати в себе множину рознесених вздовж обводу видовжених у поздовжньому напрямку ліній або смуг різної довжини. Альтернативно або на додаток шкала може включати в себе множину рознесених вздовж обводу позначок однакової довжини, які є зміщеними у поздовжньому напрямку одна відносно іншої. Наприклад, шкала може включати в себе множину рознесених вздовж обводу видовжених у поздовжньому напрямку ліній або смуг однакової довжини, які є зміщеними у поздовжньому напрямку одна відносно іншої. Вказівник покажчика вентилювання може бути будь-яким прийнятним вказівником. Наприклад, вказівник може включати в себе трикутник, точку або видовжену у поздовжньому напрямку лінію, смугу або стрілку. Покажчик вентилювання може також включати в себе один або декілька елементів, таких як мітки напрямку (наприклад, шеврони або стрілки), символи (наприклад, символи "-" та "+") або 2 UA 107961 C2 5 10 15 20 25 30 35 40 45 50 55 60 слова (наприклад, "min" і "max"), для того, щоб позначати напрямок, в якому споживач має обертати обертовий елемент мундштука для збільшення або зменшення рівня вентилювання, що досягається під час куріння сигарети з фільтром. Альтернативно або на додаток може змінюватися колір шкали або можуть бути додані градації відтінку шкали у поперечному напрямку сигарети з фільтром для того, щоб надати додаткове візуальне позначення рівня вентилювання, що досягається під час куріння сигарети з фільтром. Покажчик вентилювання може включати в себе відчутний на дотик вказівник та відчутну на дотик шкалу. Це переважно дозволяє споживачу обрати бажаний рівень вентилювання на дотик замість або на додаток до візуального вибору, і тим самим полегшує вибір бажаного рівня вентилювання в умовах низької освітленості та під час куріння. Вказівник та шкала покажчика вентилювання можуть бути радіально піднятими у зовнішньому напрямку відносно решти сигарети з фільтром або радіально зміщені у внутрішньому напрямку відносно решти сигарети з фільтром. Альтернативно або на додаток один із таких елементів як вказівник та шкала покажчика вентилювання або обидва ці елементи можуть мати різну з рештою сигарети з фільтром текстуру поверхні. Вказівник і шкала покажчика вентилювання можуть бути виконані у будь-який прийнятний відомий спосіб. Наприклад, вказівник і шкала можуть бути виконані рельєфним або плоскозаглибленим тисненням; приклеєні або прикріплені у інший спосіб до зовнішньої поверхні сигарети з фільтром; надруковані на зовнішній поверхні сигарети з фільтром; або виконані будьякою комбінацією вищенаведених способів. Сигарети з фільтром за цим винаходом можуть бути однакової або подібної конструкції з відомими сигаретами з фільтром зі змінним вентилюванням, які включають в себе мундштук, який включає в себе елемент, що може обертатися відносно решти сигарети з фільтром навколо її поздовжньої осі для змінювання рівня вентилювання, що досягається під час куріння сигарети з фільтром. Наприклад, сигарети з фільтром за цим винаходом можуть бути однакової або подібної конструкції з сигаретами з фільтром зі змінним розрідженням, які описані в US-A-4,570,649. Сигарети з фільтром зі змінним вентилюванням за цим винаходом за варіантом, якому віддається перевага, включають в себе мундштук, який включає в себе фільтр. За варіантом, якому віддається перевага, цей фільтр включає в себе відрізок штранга фільтра, охоплений вздовж обводу обгорткою фільтра. За варіантом, якому віддається перевага, пруток курильного матеріалу є прутком різаного тютюнового наповнювача. Сигарета з фільтром зі змінним вентилюванням за одним із варіантів здійснення цього винаходу включає в себе мундштук, який включає в себе фільтр, що включає в себе відрізок штранга фільтра, охоплений вздовж обводу обгорткою фільтра, яка включає в себе кінцеву смужку, яка вставляється в рот, центральну смужку та суміжну з прутком кінцеву смужку, при цьому суміжна з прутком кінцева смужка та кінцева смужка, яка вставляється в рот, прикріплені до фільтра, й центральна смужка може обертатися навколо поздовжньої осі згаданої сигарети з фільтром. У цьому варіанті здійснення винаходу сигарета з фільтром також включає в себе смужку обідкового паперу, яка охоплює вздовж обводу фільтр та суміжну частину прутка, при цьому смужка обідкового паперу включає в себе першу смужку, яка простягається від кінця фільтра, який вставляється в рот, до місця, яке знаходиться над суміжною з прутком кінцевою смужкою обгортки фільтра, та другу смужку, яка простягається від першої смужки до місця, яке знаходиться над прутком, й згадана перша смужка прикріплена лише до центральної смужки, щоб обертатися разом із нею, причому на зовнішній поверхні першої смужки обідкового паперу виконаний один із таких елементів як вказівник та шкала покажчика вентилювання, а на другій смужці обідкового паперу виконаний другий з таких елементів як вказівник та шкала покажчика вентилювання. За варіантом, якому віддається перевага, щонайменше один із таких елементів як обгортка фільтра та обідковий папір є по суті непроникним для повітря, у суміжній з прутком кінцевій смужці обгортки фільтра виконаний щонайменше один отвір й у першій смужці обідкового паперу виконаний щонайменше один отвір, розташований так, що обертання першої смужки обідкового паперу навколо поздовжньої осі сигарети з фільтром обертає згаданий щонайменше один отвір у першій смужці обідкового паперу зі змінним ступенем суміщення із щонайменше одним отвором у суміжній з прутком кінцевій смужці обгортки фільтра, тим самим змінюючи рівень вентилювання, одержуваний під час куріння сигарети з фільтром. Сигарета з фільтром зі змінним вентилюванням за альтернативним варіантом здійснення цього винаходу також включає в себе мундштук, який включає в себе фільтр, що включає в 3 UA 107961 C2 5 10 15 20 25 30 35 40 45 50 55 60 себе відрізок штранга фільтра, охоплений вздовж обводу обгорткою фільтра. Однак у цьому варіанті здійснення винаходу сигарета з фільтром також включає в себе суміжну з прутком кінцеву смужку обідкового паперу, яка прикріплює пруток до фільтра; кінцеву смужку обідкового паперу, яка вставляється в рот; та гільзу, розташовану між суміжною з прутком кінцевою смужкою обідкового паперу та кінцевою смужкою обідкового паперу, яка вставляється в рот, причому згадана гільза перекриває частину обгортки фільтра та може обертатися відносно неї навколо поздовжньої осі згаданої сигарети з фільтром, й на зовнішній поверхні гільзи виконаний один із таких елементів як вказівник та шкала, а на суміжній з прутком кінцевій смужці обідкового паперу або на кінцевій смужці обідкового паперу, яка вставляється в рот, виконаний другий з таких елементів як вказівник та шкала. За варіантом, якому віддається перевага, на зовнішній поверхні гільзи виконаний один із таких елементів як вказівник та шкала, а на суміжній з прутком кінцевій смужці обідкового паперу виконаний другий з таких елементів як вказівник та шкала. За варіантом, якому віддається перевага, щонайменше один із таких елементів як гільза та обгортка фільтра є по суті непроникним для повітря, в гільзі виконаний щонайменше один отвір й у частині обгортки фільтра, яка знаходиться під гільзою, за варіантом, якому віддається перевага, виконаний щонайменше один отвір, так що обертання гільзи навколо поздовжньої осі сигарети з фільтром обертає згаданий щонайменше один отвір у гільзі зі змінним ступенем суміщення із щонайменше одним отвором у обгортці фільтра, тим самим змінюючи рівень вентилювання, одержуваний під час куріння сигарети з фільтром. Сигарети з фільтром за цим винаходом можуть включати в себе мундштуки, які включають в себе фільтри, що включають в себе будь-які прийнятні відомі фільтрувальні матеріали, в тому числі, але без обмеження ними, ацетатцелюлозний джгут (який факультативно включає в себе активоване вугілля на джгуті), крепований папір та активоване вугілля. Сигарети з фільтром за цим винаходом можуть також включати в себе мундштуки, які включають в себе фільтри, що включають в себе ароматичні матеріали, такі як, наприклад, рослинний матеріал, ламкі капсули з ароматизаторами, ароматичні гранули або інші матеріали, насичені ароматом. Сигарети з фільтром за цим винаходом можуть включати в себе мундштуки, які включають в себе багатосегментні фільтри. Наприклад, сигарети з фільтром за цим винаходом можуть включати в себе мундштуки, які включають в себе до чотирьох сегментів фільтра або до трьох сегментів фільтра та заглибину на своєму кінці, який вставляється в рот. Сигарети з фільтром за цим винаходом за варіантом, якому віддається перевага, мають загальну довжину від приблизно 70 мм до приблизно 128 мм. Сигарети з фільтром за цим винаходом можуть включати в себе мундштуки, які мають загальну довжину, наприклад, від приблизно 24 мм до приблизно 48 мм, та діаметр, наприклад, від приблизно 5 мм до приблизно 8,5 мм. Цей винахід буде описаний тільки у вигляді прикладу, із посиланнями на прикладені фігури, на яких: Фіг. 1 - вид у перспективі сигарети з фільтром зі змінним вентилюванням за першим варіантом здійснення цього винаходу; Фіг. 2 - вид зверху сигарети з фільтром зі змінним вентилюванням за другим варіантом здійснення цього винаходу; Фіг. 3 - вид у перспективі сигарети з фільтром зі змінним вентилюванням за третім варіантом здійснення цього винаходу; та Фіг. 4 і Фіг. 5 - схематичні види збоку сигарети з фільтром зі змінним вентилюванням за третім варіантом здійснення цього винаходу, який зображений на Фіг. 3, у положеннях високого рівня та низького рівня вентилювання, відповідно. Сигарети з фільтром, зображені на Фіг. 1-5, мають декілька спільних складових частин, і цим складовим частинам були призначені однакові номери позицій. Як видно на Фіг. 1, сигарета 10 з фільтром зі змінним вентилюванням за першим варіантом здійснення цього винаходу в цілому включає в себе видовжений циліндричний обгорнутий пруток 1 курильного матеріалу, який на одному кінці прикріплений до вирівняного з ним по осі видовженого циліндричного мундштука 3. Мундштук 3 включає в себе елемент (не зображений), який може обертатися навколо поздовжньої осі сигарети 10 з фільтром. Як буде пояснено більш докладно нижче з посиланням на сигарету з фільтром зі змінним вентилюванням за третім варіантом здійснення цього винаходу, який зображений на Фіг. 3-5, згаданий обертовий елемент мундштука 3 може обертатися відносно решти сигарети 10 з фільтром для того, щоб змінювати рівень вентилювання згаданої сигарети 10 з фільтром, одержуваний під час її куріння. 4 UA 107961 C2 5 10 15 20 25 30 35 40 45 50 55 60 Сигарета 10 з фільтром також включає в себе покажчик вентилювання або вимірювач 5, який дозволяє споживачу обирати рівень вентилювання сигарети, одержуваний під час куріння, а отже й аромат, який доставляється цьому споживачу. Цей покажчик 5 вентилювання включає в себе трикутний вказівник 7 і шкалу 9. Трикутний вказівник 7 розташований на зовнішній поверхні обертового елемента мундштука 3. Однак слід врахувати, що також можливі альтернативні конструкції, в яких шкала 9 розташована на зовнішній поверхні обертового елемента мундштука 3. Шкала 9 включає в себе множину рознесених вздовж обводу смуг різної довжини, які простягаються по суті паралельно поздовжній осі сигарети 10 з фільтром. При використанні сигарети положення трикутного вказівника 7 вздовж шкали 9 позначає кут повороту обертового елемента мундштука 3 відносно решти сигарети 10 з фільтром, а отже позначає рівень вентилювання, який буде одержаний під час куріння сигарети 10 з фільтром, при цьому рівень вентилювання позначатиметься поздовжньою відстанню між трикутним вказівником 7 та вирівняною з ним у поздовжньому напрямку позначкою на шкалі 9. Як було описано вище, трикутний вказівник 7 та шкала 9 можуть бути відчутними на дотик для того, щоб дати можливість споживачу обирати бажаний рівень вентилювання на дотик замість або на додаток до візуального вибору. Шкала 9 є симетричною навколо поздовжньої осі сигарети 10 з фільтром. У зображеному варіанті здійснення цього винаходу смуга у центрі шкали 9 є найбільш короткою, а смуги на кінцях цієї шкали є найдовшими. Це вказує на те, що споживач може обертати обертовий елемент мундштука З та трикутний вказівник 7 або за годинниковою стрілкою або проти годинникової стрілки для одержання того самого рівня вентилювання. Споживач може обирати бажаний рівень вентилювання обертанням обертового елемента мундштука 3 відносно решти сигарети 10 з фільтром, так що трикутний вказівник 7 є вирівняним у поздовжньому напрямку з окремою смугою шкали 9. У варіанті здійснення цього винаходу, зображеному на Фіг. 1, коли трикутний вказівник 7 є вирівняним з найкоротшою смугою шкали 9, поздовжня відстань між трикутним вказівником 7 та вирівняною з ним у поздовжньому напрямку позначкою на шкалі 9 є максимальною, вказуючи тим самим на високий рівень вентилювання. Коли обертовий елемент мундштука 3 обертається так, що трикутний вказівник 7 є вирівняним з однією з найдовших смуг шкали 9, поздовжня відстань між трикутним вказівником 7 та вирівняною з ним у поздовжньому напрямку позначкою на шкалі 9 є мінімальною, вказуючи тим самим на низький рівень вентилювання. Слід врахувати, що сигарети з фільтром за цим винаходом можуть альтернативно включати в себе покажчики вентилювання з вказівниками та шкалами, в яких мінімальна поздовжня відстань між вказівником та вирівняною з ним у поздовжньому напрямку позначкою на шкалі вказує на низький рівень вентилювання, а максимальна поздовжня відстань між вказівником та вирівняною з ним у поздовжньому напрямку позначкою на шкалі вказує на високий рівень вентилювання. Слід також врахувати, що сигарети з фільтром за цим винаходом можуть включати в себе покажчики вентилювання з вказівниками та шкалами, в яких вирівнювання вказівника з позначкою в центрі шкали вказує на низький рівень вентилювання, а вирівнювання вказівника з позначками на кінцях шкали вказує на високий рівень вентилювання. Покажчик 5 вентилювання сигарети 20 з фільтром за другим варіантом здійснення цього винаходу, який зображений на Фіг. 2, є значною мірою ідентичним покажчику сигарети 10 з фільтром за першим варіантом здійснення цього винаходу, але включає в себе трикутний вказівник 7 та шкалу 9, симетричну відносно поздовжньої осі сигарети 20 з фільтром, яка включає в себе логотип з v-подібною формою ближчого до вказівника краю. На Фіг. 3 зображена сигарета 30 з фільтром за третім варіантом здійснення цього винаходу, яка має один прийнятний механізм для змінювання рівня вентилювання, що досягається під час куріння. Мундштук 3 сигарети 30 з фільтром за цим варіантом здійснення винаходу включає в себе єдиний фільтрувальний сегмент 31, який є суміжним з обгорнутим тютюновим прутком 1 та стикається з ним. Сегмент 31 фільтра може мати довжину 27 мм і включати в себе ацетатцелюлозний відрізок штранга фільтра високої ефективності, охоплений вздовж обводу по всій своїй довжині непроникною для повітря обгорткою 33 фільтра. В обгортці 33 фільтра виконана пара протилежних видовжених отворів 35, які розташовані на відстані приблизно 15 мм від кінця фільтра, який вставляється в рот, й кожний з них простягається вздовж обводу на кут приблизно у 90° навколо фільтра. На Фіг. 3 можна побачити тільки один із цих видовжених отворів, і фактично є потрібним єдиний видовжений отвір 35. 5 UA 107961 C2 5 10 15 20 25 30 35 40 45 50 55 60 Обгорнутий тютюновий пруток 1 та сегмент 31 фільтра з'єднані суміжною з прутком кінцевою смужкою обідкового паперу 37, яка має довжину 10 мм та охоплює вздовж обводу частину сегмента 31 фільтра та суміжну частину обгорнутого тютюнового прутка 1. Кінцева смужка 32 обідкового паперу, яка вставляється в рот, охоплює вздовж обводу сегмент 31 фільтра на його кінці, який вставляється в рот, та має довжину 12 мм. І суміжна з прутком кінцева смужка 37, і кінцева смужка 32, яка вставляється в рот, закріплені на місці клеєм. Між суміжною з прутком кінцевою смужкою 37 обідкового паперу та кінцевою смужкою 32 обідкового паперу, яка вставляється в рот, є гільза 34 обідкового паперу, яка охоплює вздовж обводу фільтр та стикається як із суміжною з прутком кінцевою смужкою 37, так і з кінцевою смужкою 32, яка вставляється в рот. Гільза 34, яка у цьому варіанті здійснення винаходу є обертовим елементом, не приклеєна до обгортки фільтра, і тому має можливість вільно обертатися навколо поздовжньої осі сигарети 30 з фільтром. Суміжна з прутком кінцева смужка 37 та кінцева смужка 32, яка вставляється в рот, діють як упори для запобігання будь-якому осьовому руху гільзи 34. Гільза 34 може мати довжину 12 мм та включає в себе пару протилежних видовжених отворів 39, які розташовані на відстані приблизно 15 мм від кінця фільтра, який вставляється в рот, й кожний з них простягається на кут приблизно у 90° вздовж обводу навколо фільтра. На Фіг. 3 можна побачити тільки один із цих видовжених отворів, і фактично є потрібним тільки єдиний видовжений отвір 39. Як зображено на Фіг. 4 і Фіг. 5, кільцеве положення гільзи 39 відносно розташованої нижче обгортки 33 фільтра може змінюватись для того, щоб змінювати рівень вентилювання, а отже й рівень розрідження повітрям головного струменя диму, одержуваний під час куріння сигарети 30 з фільтром. Це досягається обиранням ступеня суміщення отворів 35 у обгортці фільтра та отворів 39 у гільзі 34. На Фіг. 4 зображена сигарета 30 з фільтром у "відкритому" положенні високого рівня вентилювання, в якому гільза 34 є оберненою у положення, в якому отвори 39 в ній повністю суміщені з отворами 35 в розташованій нижче обгортці 33 фільтра. В цьому "відкритому" положенні отвори 35 в обгортці 33 фільтра є повністю неприкритими. В результаті цього під час куріння сигарети 30 з фільтром у "відкритому" положенні отримується високий рівень розрідження повітрям головного струменя диму. На Фіг. 5 зображена сигарета 30 з фільтром у "закритому" положенні низького рівня вентилювання, в якому гільза 34 є оберненою у положення, в якому отвори 35 в обгортці фільтра повністю прикриті гільзою 34. В цьому "закритому" положенні згадані отвори у непроникній для повітря обгортці 33 фільтра по суті герметично закриті гільзою. В результаті цього під час куріння сигарети 30 з фільтром у "закритому" положенні отримується низький рівень розрідження повітрям головного струменя диму. У "відкритому" положенні рівень розрідження повітрям головного струменя диму є високим в результаті високого рівня вентилювання, і навпаки, у "закритому" положенні рівень розрідження повітрям головного струменя диму є низьким в результаті низького рівня вентилювання. Таким чином, одержуваний рівень вентилювання ефективно змінюється в результаті обертання гільзи. Сигарета 30 з фільтром також включає в себе покажчик 5 вентилювання (не зображений), який включає в себе вказівник 7 та шкалу 9, подібні до тих, які зображені на Фіг. 1 та Фіг. 2, при цьому на зовнішній поверхні гільзи 34 розташований один із таких елементів як вказівник 7 та шкала 9, а на суміжній з прутком кінцевій смужці 37 обідкового паперу або на кінцевій смужці 32 обідкового паперу, яка вставляється в рот, розташований другий з таких елементів як вказівник 7 та шкала 9. Для створення сигарети 30 з фільтром зі змінним вентилюванням за третім варіантом здійснення цього винаходу обгорнутий сегмент 31 фільтра та обгорнутий тютюновий пруток 1 можна виготовляти у відомий спосіб. Для виготовлення суміжної з прутком кінцевої смужки 37, кінцевої смужки 32, яка вставляється в рот, і гільзи 34 використовується заздалегідь перфорований лист обідкового паперу. Згаданий шар обідкового паперу має перший ряд перфорації на відстані 10 мм від одного кінця, який має бути розірваний для утворення кінцевої смужки, яка вставляється в рот, та другий ряд перфорації на відстані 12 мм від першого ряду, який має бути розірваний для розділення центральної смужки та суміжної з прутком кінцевої смужки. Може бути використаний обідковий папір подвійної порівняно з відомими виробничими процесами довжини, якщо цьому віддається перевага. Для того, щоб розривати ряди перфорації в обідковому папері та забезпечувати їх приклеювання в правильному положенні на сигареті, відоме обладнання для виробництва сигарет споряджене однією або декількома напрямними, яким надана спеціальна форма. Можуть також бути передбачені додаткові різальні ножі для прорізання одного або більше рядів перфорації. Для того, щоб забезпечити надання споживачу готової для використання сигарети з гільзою, яка вже може обертатися 6 UA 107961 C2 вільно і легко навколо фільтра, всі ряди перфорації розриваються під час виробничого процесу на одному й тому самому або на різних етапах. Отвори в обгортці фільтра та гільзі виконують одночасно за допомогою лазера, після того як сигарета з фільтром складена. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА ВИНАХОДУ 1. Сигарета (10, 20, 30) з фільтром зі змінним вентилюванням, яка включає в себе: пруток (1) курильного матеріалу; мундштук (3), прикріплений до згаданого прутка курильного матеріалу, при цьому згаданий мундштук включає в себе фільтрувальний сегмент (31), який є суміжним з тютюновим прутком (1) та стикається з ним, та елемент (34), який може обертатися відносно згаданого фільтрувального сегмента (31) навколо його поздовжньої осі для змінювання рівня повітря, що надходить у згаданий фільтрувальний сегмент (31) згаданої сигарети з фільтром; та покажчик (5) вентилювання, який включає в себе шкалу (9), яка простягається навколо обводу сигарети з фільтром, та вказівник (7), причому згадана шкала (9) є симетричною відносно поздовжньої осі сигарети (10, 20, 30) з фільтром, вказівник (7) і шкала (9) можуть обертатися один відносно іншої навколо поздовжньої осі сигарети (10, 20, 30) з фільтром, вказівник (7) або шкала (9) обертається разом з обертовим елементом (34), й рівень повітря, що надходить у згаданий фільтрувальний сегмент, візуально позначається поздовжньою відстанню між вказівником (7) та вирівняною з ним у поздовжньому напрямку позначкою на шкалі (9). 2. Сигарета з фільтром за п. 1, яка відрізняється тим, що шкала включає в себе лінію під гострим кутом до поздовжньої осі сигарети з фільтром. 3. Сигарета з фільтром за п. 2, яка відрізняється тим, що лінія є нескінченною лінією. 4. Сигарета з фільтром за п. 1, яка відрізняється тим, що шкала включає в себе множину рознесених вздовж обводу позначок. 5. Сигарета з фільтром за п. 4, яка відрізняється тим, що позначки є зміщеними у поздовжньому напрямку одна відносно іншої. 6. Сигарета з фільтром за п. 4 або п. 5, яка відрізняється тим, що позначки мають різну довжину у поздовжньому напрямку сигарети з фільтром. 7. Сигарета з фільтром за п. 6, яка відрізняється тим, що позначки є видовженими у поздовжньому напрямку лініями або смугами. 8. Сигарета з фільтром за будь-яким із пп. 1-7, яка відрізняється тим, що покажчик вентилювання включає в себе відчутний на дотик вказівник та відчутну на дотик шкалу. 9. Сигарета з фільтром за будь-яким із пп. 1-8, яка відрізняється тим, що мундштук включає в себе фільтр, що включає в себе відрізок штранга фільтра, охоплений вздовж обводу обгорткою фільтра. 10. Сигарета з фільтром за п. 9, яка відрізняється тим, що обгортка фільтра включає в себе кінцеву смужку, яка вставляється в рот, центральну смужку та суміжну з прутком кінцеву смужку, при цьому згадані суміжна з прутком кінцева смужка та кінцева смужка, яка вставляється в рот, прикріплені до фільтра, а згадана центральна смужка може обертатися навколо поздовжньої осі згаданої сигарети з фільтром, й тим, що включає в себе: смужку обідкового паперу, яка охоплює вздовж обводу фільтр та суміжну частину прутка, при цьому згадана смужка обідкового паперу включає в себе першу смужку, яка простягається від кінця фільтра, який вставляється в рот, до місця, яке знаходиться над суміжною з прутком кінцевою смужкою обгортки фільтра, та другу смужку, яка простягається від першої смужки до місця, яке знаходиться над прутком, й згадана перша смужка прикріплена лише до згаданої центральної смужки, щоб обертатися разом із нею, причому на зовнішній поверхні першої смужки обідкового паперу виконаний один із таких елементів як вказівник та шкала покажчика вентилювання, а на другій смужці обідкового паперу виконаний другий з таких елементів як вказівник та шкала покажчика вентилювання. 11. Сигарета з фільтром за п. 10, яка відрізняється тим, що щонайменше один із таких елементів як обгортка фільтра та обідковий папір є по суті непроникним для повітря, у суміжній з прутком кінцевій смужці обгортки фільтра виконаний щонайменше один отвір й у першій смужці обідкового паперу виконаний щонайменше один отвір, розміщений так, що обертання першої смужки обідкового паперу навколо поздовжньої осі сигарети з фільтром обертає згаданий щонайменше один отвір у першій смужці обідкового паперу зі змінним ступенем суміщення із щонайменше одним отвором у суміжній з прутком кінцевій смужці обгортки фільтра, тим самим змінюючи рівень вентилювання, одержуваний під час куріння. 7 UA 107961 C2 5 10 15 12. Сигарета (30) з фільтром за п. 9, яка відрізняється тим, що також включає в себе: суміжну з прутком кінцеву смужку (37) обідкового паперу, яка прикріплює пруток до фільтра; кінцеву смужку (32) обідкового паперу, яка вставляється в рот; та гільзу (34), розташовану між суміжною з прутком кінцевою смужкою обідкового паперу та кінцевою смужкою обідкового паперу, яка вставляється в рот, причому згадана гільза перекриває частину обгортки (33) фільтра та може обертатися відносно неї навколо поздовжньої осі згаданої сигарети з фільтром, й на зовнішній поверхні згаданої гільзи виконаний один із таких елементів як вказівник та шкала покажчика вентилювання, а на суміжній з прутком кінцевій смужці обідкового паперу або на кінцевій смужці обідкового паперу, яка вставляється в рот, виконаний другий з таких елементів як вказівник та шкала покажчика вентилювання. 13. Сигарета з фільтром за п. 12, яка відрізняється тим, що щонайменше один із таких елементів як гільза та обгортка фільтра є по суті непроникним для повітря, у гільзі виконаний щонайменше один отвір (39) й у частині обгортки фільтра, яка знаходиться під гільзою, виконаний щонайменше один отвір (35), так що обертання гільзи навколо поздовжньої осі сигарети з фільтром обертає згаданий щонайменше один отвір у гільзі зі змінним ступенем суміщення із щонайменше одним отвором у обгортці фільтра, тим самим змінюючи рівень вентилювання, одержуваний під час куріння. 8 UA 107961 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
