Обгортка курильного виробу

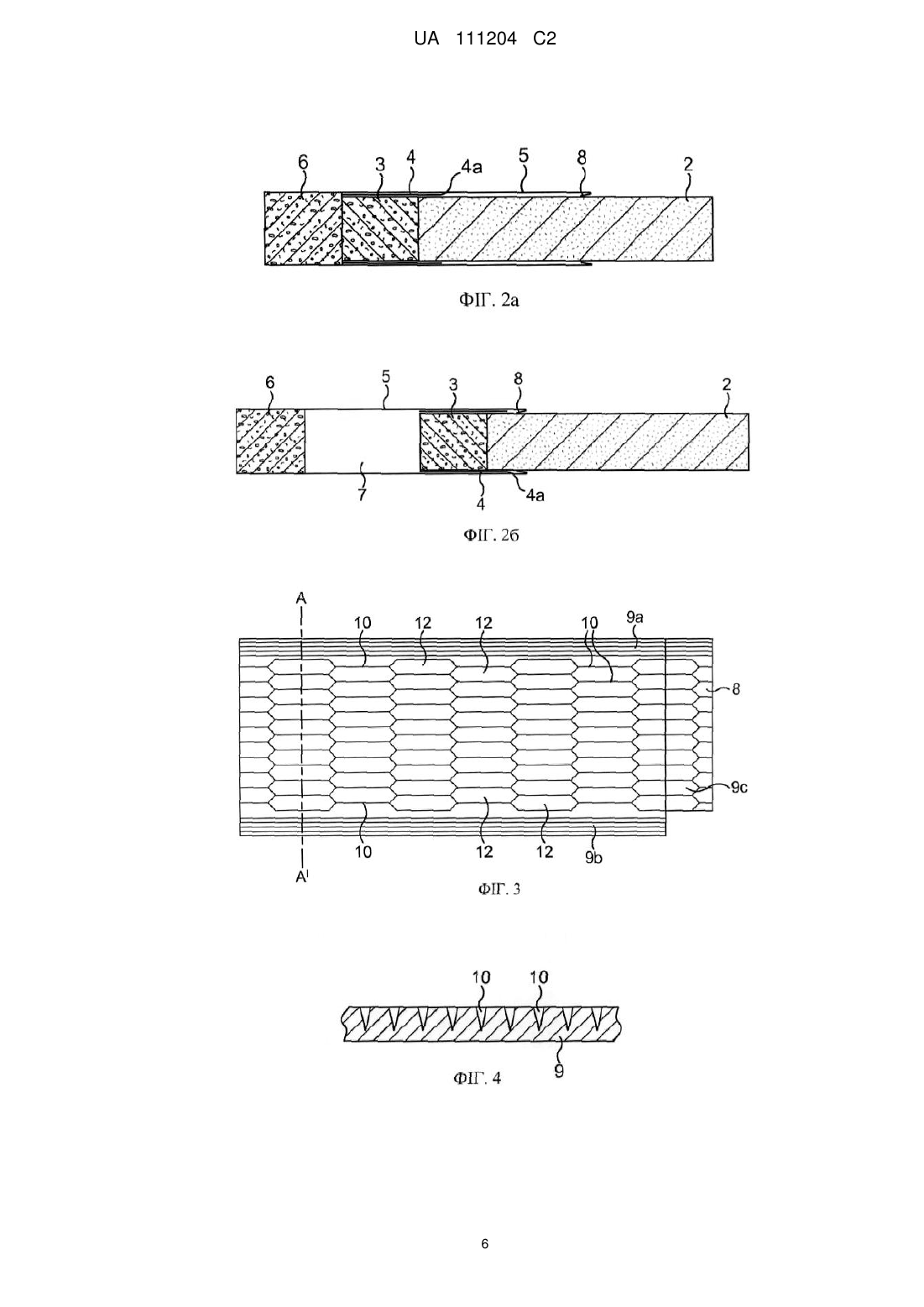

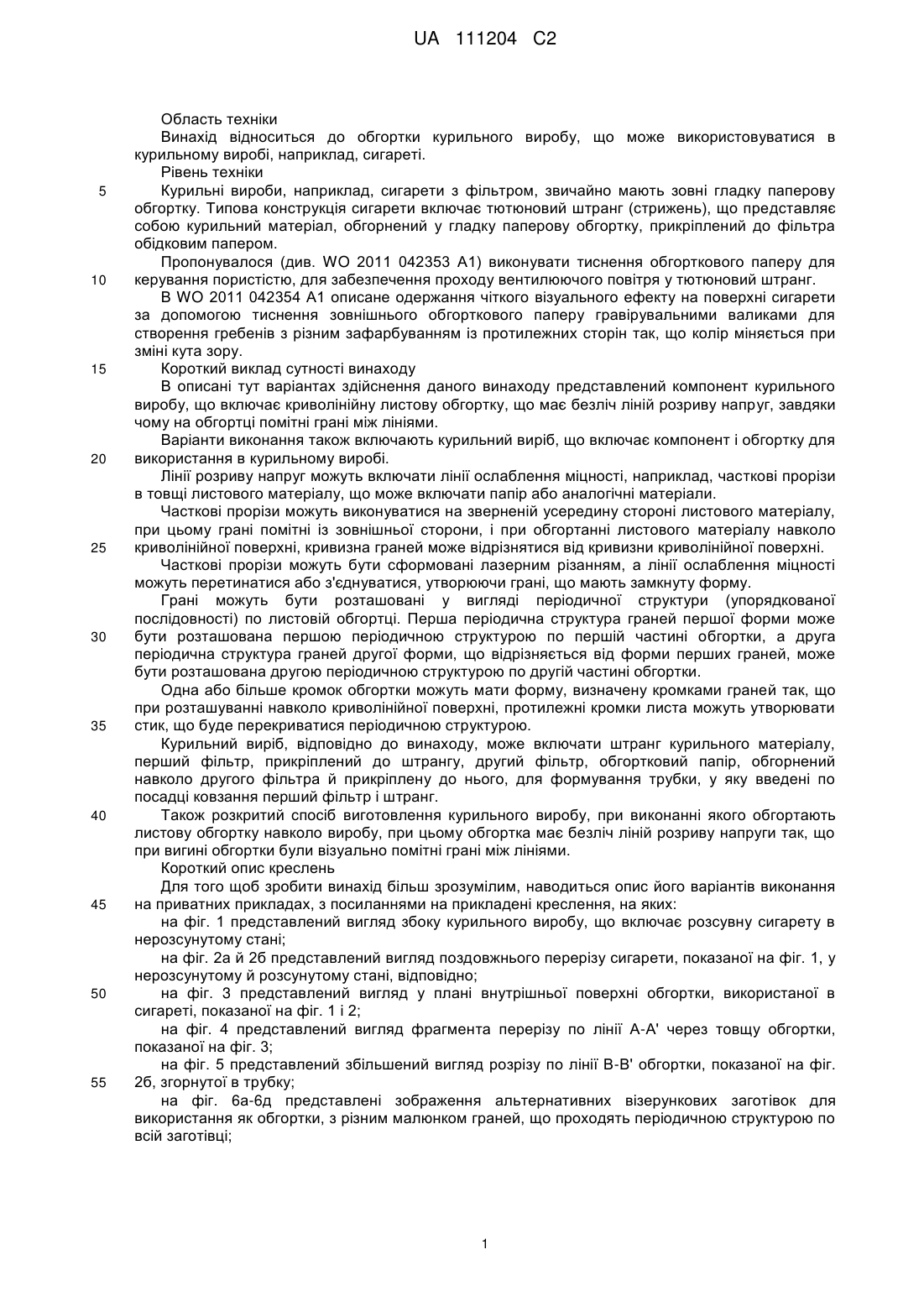

Реферат: У заявці описаний курильний виріб, наприклад сигарета 1, що включає обгортку у формі трубки 5, що має лінії 10 ослаблення міцності, сформовані, наприклад, зсередини лазерним різанням для створення періодичної структури візуально помітних граней 12 на зовнішній поверхні. UA 111204 C2 (12) UA 111204 C2 UA 111204 C2 5 10 15 20 25 30 35 40 45 50 55 Область техніки Винахід відноситься до обгортки курильного виробу, що може використовуватися в курильному виробі, наприклад, сигареті. Рівень техніки Курильні вироби, наприклад, сигарети з фільтром, звичайно мають зовні гладку паперову обгортку. Типова конструкція сигарети включає тютюновий штранг (стрижень), що представляє собою курильний матеріал, обгорнений у гладку паперову обгортку, прикріплений до фільтра обідковим папером. Пропонувалося (див. WO 2011 042353 А1) виконувати тиснення обгорткового паперу для керування пористістю, для забезпечення проходу вентилюючого повітря у тютюновий штранг. В WO 2011 042354 А1 описане одержання чіткого візуального ефекту на поверхні сигарети за допомогою тиснення зовнішнього обгорткового паперу гравірувальними валиками для створення гребенів з різним зафарбуванням із протилежних сторін так, що колір міняється при зміні кута зору. Короткий виклад сутності винаходу В описані тут варіантах здійснення даного винаходу представлений компонент курильного виробу, що включає криволінійну листову обгортку, що має безліч ліній розриву напруг, завдяки чому на обгортці помітні грані між лініями. Варіанти виконання також включають курильний виріб, що включає компонент і обгортку для використання в курильному виробі. Лінії розриву напруг можуть включати лінії ослаблення міцності, наприклад, часткові прорізи в товщі листового матеріалу, що може включати папір або аналогічні матеріали. Часткові прорізи можуть виконуватися на зверненій усередину стороні листового матеріалу, при цьому грані помітні із зовнішньої сторони, і при обгортанні листового матеріалу навколо криволінійної поверхні, кривизна граней може відрізнятися від кривизни криволінійної поверхні. Часткові прорізи можуть бути сформовані лазерним різанням, а лінії ослаблення міцності можуть перетинатися або з'єднуватися, утворюючи грані, що мають замкнуту форму. Грані можуть бути розташовані у вигляді періодичної структури (упорядкованої послідовності) по листовій обгортці. Перша періодична структура граней першої форми може бути розташована першою періодичною структурою по першій частині обгортки, а друга періодична структура граней другої форми, що відрізняється від форми перших граней, може бути розташована другою періодичною структурою по другій частині обгортки. Одна або більше кромок обгортки можуть мати форму, визначену кромками граней так, що при розташуванні навколо криволінійної поверхні, протилежні кромки листа можуть утворювати стик, що буде перекриватися періодичною структурою. Курильний виріб, відповідно до винаходу, може включати штранг курильного матеріалу, перший фільтр, прикріплений до штрангу, другий фільтр, обгортковий папір, обгорнений навколо другого фільтра й прикріплену до нього, для формування трубки, у яку введені по посадці ковзання перший фільтр і штранг. Також розкритий спосіб виготовлення курильного виробу, при виконанні якого обгортають листову обгортку навколо виробу, при цьому обгортка має безліч ліній розриву напруги так, що при вигині обгортки були візуально помітні грані між лініями. Короткий опис креслень Для того щоб зробити винахід більш зрозумілим, наводиться опис його варіантів виконання на приватних прикладах, з посиланнями на прикладені креслення, на яких: на фіг. 1 представлений вигляд збоку курильного виробу, що включає розсувну сигарету в нерозсунутому стані; на фіг. 2а й 2б представлений вигляд поздовжнього перерізу сигарети, показаної на фіг. 1, у нерозсунутому й розсунутому стані, відповідно; на фіг. 3 представлений вигляд у плані внутрішньої поверхні обгортки, використаної в сигареті, показаної на фіг. 1 і 2; на фіг. 4 представлений вигляд фрагмента перерізу по лінії А-А' через товщу обгортки, показаної на фіг. 3; на фіг. 5 представлений збільшений вигляд розрізу по лінії В-В' обгортки, показаної на фіг. 2б, згорнутої в трубку; на фіг. 6а-6д представлені зображення альтернативних візерункових заготівок для використання як обгортки, з різним малюнком граней, що проходять періодичною структурою по всій заготівці; 1 UA 111204 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 7а-7д представлені зображення альтернативних візерункових заготівок для використання як обгортки, з першою й другою періодичними структурами граней у різних областях заготівки; на фіг. 8а-8д представлені зображення альтернативних візерункових заготівок для використання як обгортки, з періодичною структурою граней тільки на частині заготівок; на фіг. 9 наведене схематичне зображення установки для формування обгортки; на фіг. 10 представлений вигляд поздовжнього перерізу іншого варіанта розсувної сигарети в нерозсунутому стані; на фіг. 11 представлений вигляд з торця мундштукової частини сигарети, показаної на фіг. 10; на фіг. 12 представлений вигляд збоку сигарети, показаної на фіг. 10 і 11; і на фіг. 13 представлений збільшений вигляд фрагмента обгортки, у якій лінії ослаблення міцності були виконані тисненням голкою. Докладний опис здійснення винаходу На фіг. 1 і 2 представлений розсувний курильний виріб у вигляді сигарети 1, що включає тютюновий штранг 2, який, як відомо в рівні техніки, містить тютюн у паперовій обгортці, із прикріпленою першою секцією 3 фільтра. Тютюновий штранг 2 і перша секція 3 фільтра прикріплені одне до одного захисним шаром з листового матеріалу, наприклад, паперу, бажано, обідкового паперу 4, показаного на фіг. 2. Перша складова частина містить гільзу 5 у вигляді циліндричної трубки, що охоплює зовнішню поверхню тютюнового штранга 2 і першої секції 3 фільтра. Розміри тютюнового штранга 2 і першої секції 3 фільтра вибрані так, що вони можуть сковзати як єдине ціле в поздовжньому напрямку усередині гільзи 5. Тютюновий штранг 2 і першу секцію 3 фільтра можна назвати тютюновим сегментом, або другою частиною курильного виробу 1. Перша частина може також містити другу секцію 6 фільтра на мундштуковому кінці гільзи 5, видаленому від першої секції 3 фільтра. Друга секція фільтра міцно закріплена усередині гільзи 5. Перша й друга секції 3, 6 фільтра можуть мати круговий поперечний переріз і однаковий діаметр, і, переважно, виконані зі звичайного джгута ацетату целюлози, обгорненого папером для обгортки фільтра. У гільзі між першою й другою секціями 3, 6 фільтра утворена камера 7. Довжина камери 7 і, відповідно об'єм, змінюються при ковзанні першої секції фільтра уздовж осі усередині гільзи 5. Відносне переміщення першої й другої частин, тобто, між гільзою 5 і тютюновим штрангом 2, за межі максимальної довжини запобігається відігнутим назад клапаном 8, сформованим на дистальному кінці гільзи 5, що впирається у виступ на тютюновому штрангу 2, сформований кромкою 4а обідкового паперу 4. Як показано на фіг. 1, на зовнішній поверхні трубчастої гільзи 5 є періодична структура граней, які мають у цілому планарну зовнішню поверхню або щонайменше кривизну, радіус якої відрізняється від кривизни гільзи 5. Форма граней може бути вибрана так, щоб домогтися різного візуального сприйняття, і один приклад більш докладно ілюструється фіг. 3, де показана заготівка 9 листового матеріалу, що може бути згорнутий для формування трубчастої гільзи 5 навколо другої секції 6 фільтра. Трубка 5 може бути сформована приклеюванням периферійних кромок 9а, 9b одне до одного із з'єднанням внакладку. Крім того, відігнутий клапан 8 може бути утворений відгином області 9с заготівки усередину. Заготівка 9 на своїй стороні, що утворює внутрішню поверхню трубчастої гільзи 5, має безліч ліній розриву напруг, у даному прикладі, ліній 10 ослаблення міцності. Як показано на фіг. 4, лінії 10 ослаблення міцності можуть бути сформовані частковим прорізанням листового матеріалу, що формує заготівку 9. Прорізання, переважно, може виконуватися лазерним різанням одним або більше лазерними ріжучими апаратами, що здійснюють коливання над поверхнею листового матеріалу, що формує заготівку 9. Глибина прорізів, як правило, може становити 50 % товщини листового матеріалу, хоча винахід не обмежений тільки такою глибиною. Переважно, глибина прорізання становить від 10 до 90 % товщини заготівки. Також варто мати на увазі, що прорізання може бути виконано лезом ножа, або лінії ослаблення міцності можуть бути сформовані фальцюванням листового матеріалу, або здавлюванням листового матеріалу по обидва боки. Як показано на фіг. 5, при формуванні трубчастої гільзи 5, при обгортанні заготівки 9 навколо циліндричних поверхонь першого й другого вузлів 3, 6 фільтри, у результаті обгортання прорізи 10 замикаються так, що внутрішня поверхня 11 відповідає кривизні циліндричних елементів 3, 6 фільтра, що мають однаковий діаметр, у той час як зовнішня поверхня гільзи 5 містить групи граней 12, які мають у цілому планарну поверхню або щонайменше кривизну, радіус якої відрізняється від кривизни внутрішньої поверхні 5а. Цим створюється періодична 2 UA 111204 C2 5 10 15 20 25 30 35 40 45 50 55 60 структура візуально помітних граней 12, показаних на фіг 1. Варто мати на увазі, що форма граней 5b може вибиратися залежно від візерунка ліній 10 ослаблення міцності. У наведеному на фіг. 3 прикладі, візерунок загалом нагадує рибальську сітку, а грані 12 мають у цілому форму еліпса. Можна, однак, уявити собі й багато інших різних візерунків, що ілюструється фіг. 6, 7 і 8. Як показано на фіг. 6А-Д, грані в конкретній заготівці можуть мати однакову форму, розташовуючись періодичною структурою по всій поверхні заготівки 9. В альтернативному варіанті, показаному на фіг. 7, перша періодична структура 13 може проходити по основній частині заготівки, а друга періодична структура 14, що включає грані, форма яких відрізняється від форми граней першої періодичної структури 13, може розташовуватися по мундштуковому кінці заготівки 9. Грані 12 можуть мати замкнутий периметр, і криволінійну або багатокутну форму, або їхня форма може бути відкритої, наприклад, у вигляді паралельних смуг, що проходять між паралельних ліній ослаблення міцності, наприклад, що проходять уздовж сигарети, як це ілюструється періодичною структурою 14 на фіг. 7, або спірального візерунка (не показаний). Крім того, як показано на фіг. 8, на мундштуковому кінці періодична структура 14 граней може бути відсутня. На фіг. 9 наведене схематичне зображення установки для формування листового матеріалу для використання в заготівках 9. У цьому прикладі, з рулону 15 папір або аналогічний листовий матеріал подається у вигляді безперервної стрічки 16 за допомогою валиків 17, 18, що подають, через установку 19, де формуються лінії розриву напруг. Установка 19 може включати один або більше лазерів, що створюють лінії 10 ослаблення міцності на стрічці 16. В альтернативному варіанті, установка 19 може включати леза для прорізування паперової стрічки 16 з однієї або обох сторін для формування ліній 10, або може включати пристосування для фальцювання паперової стрічки для формування ліній ослаблення міцності. Після установки 19, стрічка 16 може бути подана до рулону 20, що потім переноситься до сигаретної машини, для введення в сигарети. При цьому підготовка паперу виконується поза сигаретною машиною в ході підготовчого процесу (оф-лайн). Як приклад з рівня техніки, може бути використаний опис введення стрічки 16 у процес формування телескопічної сигарети, описаний у нашій заявці PCT/GB2011/050499. В альтернативному варіанті, стрічка 16 і установка 19 можуть бути частиною сигаретної машини й використовуватися для формування ліній ослаблення міцності стрічки безпосередньо перед її введенням у сигаретну машину (он-лайн). Поза залежністю від форми підготовки стрічки 16 (он-лайн або оф-лайн) відносно сигаретної машини, на стрічці також може наноситися печаткою або тисненням товарний знак або інша інформація, а печатка або тиснення можуть виконуватися із заздалегідь установленим суміщенням з візерунком граней 12, наприклад, так, що печатка або тиснення розміщені усередині окремих граней. Інший приклад розсувної сигарети наведений на фіг. 10-13. У цьому прикладі, гільза 5, на відміну від гільзи, виконаної тільки із заготівки 9 із гранями, показаної на фіг. 1-4, також включає несучий шар 21, що підстилає, до якого заготівка 9 може бути прикріплена клеєм або іншим придатним способом, відомим спеціалістам. Несучий шар 21 може мати прямокутну згорнуту заготівку листового матеріалу, наприклад, паперу, і може мати відігнутий назад клапан 8, для обмеження висування тютюнового штранга 2 уздовж гільзи 5 за рахунок зчеплення із кромкою 4а обідкового паперу 4, і утримання фільтра 3 на кінці тютюнового штранга 2, за аналогією з відігнутим клапаном 8, описаним з посиланням на фіг. 1-4. Несучий шар 21 приклеєний до фільтра 6. У прикладі, показаному на фіг. 10-13, заготівка 9 формується з періодичним візерунком граней 12, що включають неправильні шестикутники, що нагадує рибальську сітку з аналогічним візерунком, показаним на фіг. 1. Однак, на відміну від фіг. 1, заготівка 9, показана на фіг. 10, має поздовжні бічні кромки 22, одна з яких більш ясно показана на фіг. 13, які повторюють кромки граней 12 так, що вони можуть утворити з'єднання 23 впритул, показане на фіг. 11 і 12, перевага якого полягає в тому, що візерунок граней 12 може проходити безупинно по зовнішній поверхні гільзи без розриву, який може відчуватися пальцем або може бути помітний оку користувача. У прикладі, показаному на фіг. 13, лінії 10 ослаблення міцності формуються тисненням голкою, що створює лінію наколотих точок 24 по периметру граней. Наколоті точки можуть формуватися валиком, що має голки по зовнішній поверхні з відповідним розташуванням, що входить до складу установки 19, показаної на фіг. 9, так, що при обертанні валика, що входить у зіткнення зі стрічкою 16, створюється візерунок наколотих точок, показаний на фіг. 13. В область домагань винаходу попадають багато модифікацій і зміни описаного курильного виробу і його компонентів. Наприклад, стрічка 16 обгортки, після формування ліній ослаблення міцності, може бути використана як обгортка у звичайній сигареті для тютюнового штранга й 3 UA 111204 C2 5 10 15 20 25 30 (або) для використання в якості обідкового паперу для прикріплення фільтра до тютюнового штрангу. Крім того, для одержання візуально помітних граней 12, лінії 10 ослаблення міцності можуть бути сформовані на зовнішній поверхні трубчастої гільзи 5. Для одержання ліній розриву напруги може бути використане пропалювання, для створення помітного візерунка по периметрах граней, для посилення зорового сприйняття. Наприклад, пропалювання може використовуватися разом із прорізанням. Крім того, пропалюванням можна імітувати печатку для нанесення товарного знаку або іншого зображення на трубчасту гільзу 5. 2 При використанні більш легкого паперу, наприклад, із щільністю від 20 до 40 г/м , як стрічки 16, на папір печаткою може наноситися конструкційне покриття, наприклад, лак, для підвищення твердості паперу й виділення граней. Покриття може наноситися усередині або зовні трубки 5, залежно від необхідного характеру поверхні. В альтернативному варіанті, лак може наноситися печаткою у формі ліній, для формування границь між гранями. Крім того, лінії розриву напруг не обов'язково повинні бути лініями ослаблення міцності, навпроти, вони можуть являти собою лінії посилення, сформовані, наприклад печаткою на листовому матеріалі візерунка крохмалем для створення локальної твердості. Використовуваний у даному описі термін "курильний виріб" включає продукти для паління, наприклад, сигарети, сигари й сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну, або замінників тютюну, а також продукти, що нагріваються без горіння. Для розгляду різних аспектів заявленого винаходу і його представлення, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу й одержання високоякісних обгорток і курильних виробів, а також способів їхнього виготовлення. Переваги й ознаки, наведені в описі, відносяться до варіантів виконання й не є вичерпними й (або) виключними. Вони представлені тільки для поліпшення розуміння й роз'яснення заявлених ознак. Варто мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції й (або) інші особливості винаходу не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або еквівалентами формули, і що в рамках області домагань і (або) суті винаходу можуть бути використані інші варіанти виконання й модифікації. Різні варіанти виконання можуть, відповідно, містити, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід включає інші варіанти, не заявлені тут, але які можуть бути реалізовані в майбутньому. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Компонент курильного виробу, що містить криволінійну листову обгортку, що має безліч ліній розриву напруг, так що на обгортці помітні грані між лініями, при цьому безліч ліній розриву напруг включають лінії ослаблення міцності, сформовані тисненням голкою, фальцюванням або у вигляді часткових прорізів у товщі листового матеріалу. 2. Компонент курильного виробу за п. 1, у якому часткові прорізи виконані з боку листового матеріалу, зверненого усередину. 3. Компонент курильного виробу за п. 1 або п. 2, у якому часткові прорізи сформовані лазерним різанням. 4. Компонент курильного виробу за п. 1, що має покриття на обгортці, що створює лінії розриву напруг. 5. Компонент курильного виробу за п. 4, у якому покриття містить лак. 6. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому лінії розриву напруг утворюють на листовій обгортці періодичну структуру граней. 7. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому лінії розриву напруг перетинаються або з'єднуються, утворюючи грані, що мають замкнуту форму. 8. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому безліч граней мають однакову форму й утворюють періодичну структуру. 9. Компонент курильного виробу за п. 8, у якому перша періодична структура граней першої форми розташовується першою періодичною структурою в першій частині обгортки, а друга періодична структура граней другої форми, що відрізняється від форми перших граней, розташовується другою періодичною структурою в другій частині обгортки. 10. Компонент курильного виробу за п. 9, у якому протилежні кромки обгортки мають форму, визначену кромками граней так, що при з'єднанні один з одним впритул під час обгортання, протилежні кромки листа формують з'єднання один з одним впритул так, що періодична структура поширюється через з'єднання впритул. 4 UA 111204 C2 5 10 15 20 25 30 35 11. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому обгортка розташовується на несучому шарі, що підстилає. 12. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому обгортка має трубчасту форму. 13. Компонент курильного виробу за будь-яким з попередніх пунктів, у якому поздовжні бічні кромки обгортки з'єднані впритул. 14. Компонент курильного виробу за будь-яким з попередніх пунктів, що містить криволінійну поверхню, навколо якої формується обгортка, при цьому кривизна граней відрізняється від кривизни криволінійної поверхні. 15. Компонент курильного виробу за будь-яким з попередніх пунктів, що містить щонайменше фільтр або тютюновий штранг із криволінійною поверхнею, обгорненою листовою обгорткою. 16. Компонент курильного виробу за п. 15, у якому щонайменше деякі з ліній розриву напруг проходять уздовж фільтра або тютюнового штранга. 17. Курильний виріб, що містить компонент курильного виробу за п. 15 або п. 16. 18. Курильний виріб за п. 17, що містить штранг курильного матеріалу, перший фільтр, прикріплений до штранга, другий фільтр, при цьому згадана обгортка обгорнена навколо другого фільтра й прикріплена до нього для формування трубки, у яку перший фільтр і штранг вставлені із ковзанням. 19. Курильний виріб за п. 18, у якому перший фільтр прикріплений до штранга курильного матеріалу круговим обідковим папером, а обгортка має відігнутий назад клапан, що впирається в обідковий папір для запобігання висмикуванню штранга із трубки. 20. Спосіб виготовлення компонента курильного виробу, заявленого в будь-якому із пп. 1-16 зі згаданою обгорткою, що містить безліч ліній розриву напруг, при виконанні якого обертають листову обгортку навколо виробу так, що обгортка вигинається таким чином, щоб між лініями були візуально помітні грані. 21. Спосіб за п. 20, у якому лінії ослаблення міцності підготовляються в машині виготовлення курильних виробів у ході процесу або окремо від неї. 22. Спосіб за п. 21, у якому наносять інформацію печаткою або тисненням на обгортку в заздалегідь установленому просторовому положенні відносно ліній розриву напруг. 23. Листова обгортка, що виконана з можливістю обгортання навколо компонента курильного виробу, що містить безліч ліній розриву напруг так, що в обгорненому стані обгортка вигинається й показує візуально помітні грані між лініями, при цьому безліч ліній розриву напруг включають лінії ослаблення міцності, сформовані тисненням голкою, фальцюванням або у вигляді часткових прорізів у товщі листового матеріалу. 24. Обгортка за п. 23, у якій компонент має криволінійну поверхню, навколо якої обгорнена обгортка, а кривизна граней відрізняється від кривизни криволінійної поверхні. 25. Обгортка за п. 23 або п. 24, що має в цілому прямокутну форму й виконана з можливістю формування в трубку з відігнутим назад клапаном на одному кінці трубки. 5 UA 111204 C2 6 UA 111204 C2 7 UA 111204 C2 8 UA 111204 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
