Фільтр для курильного виробу, курильний виріб та спосіб виготовлення курильного виробу

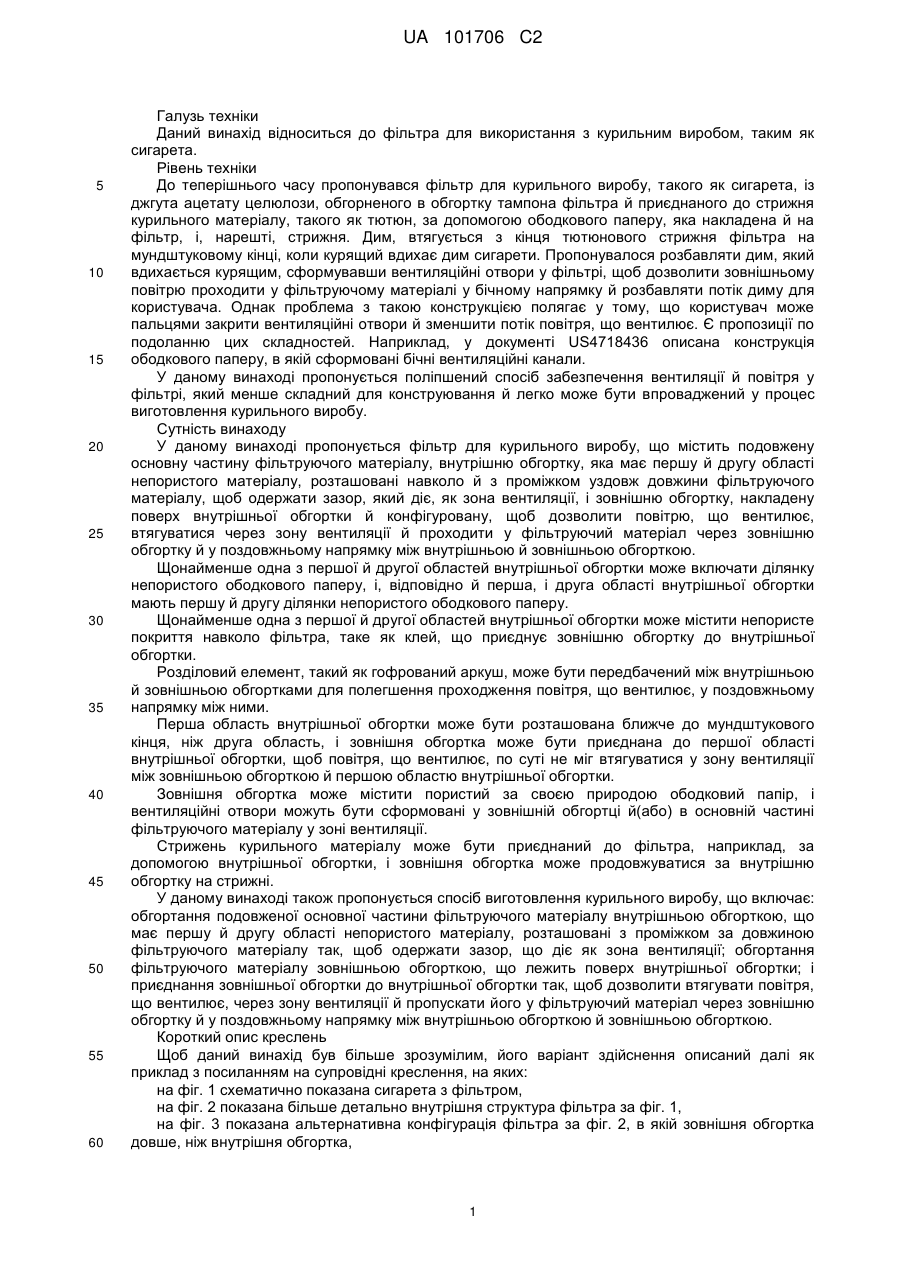

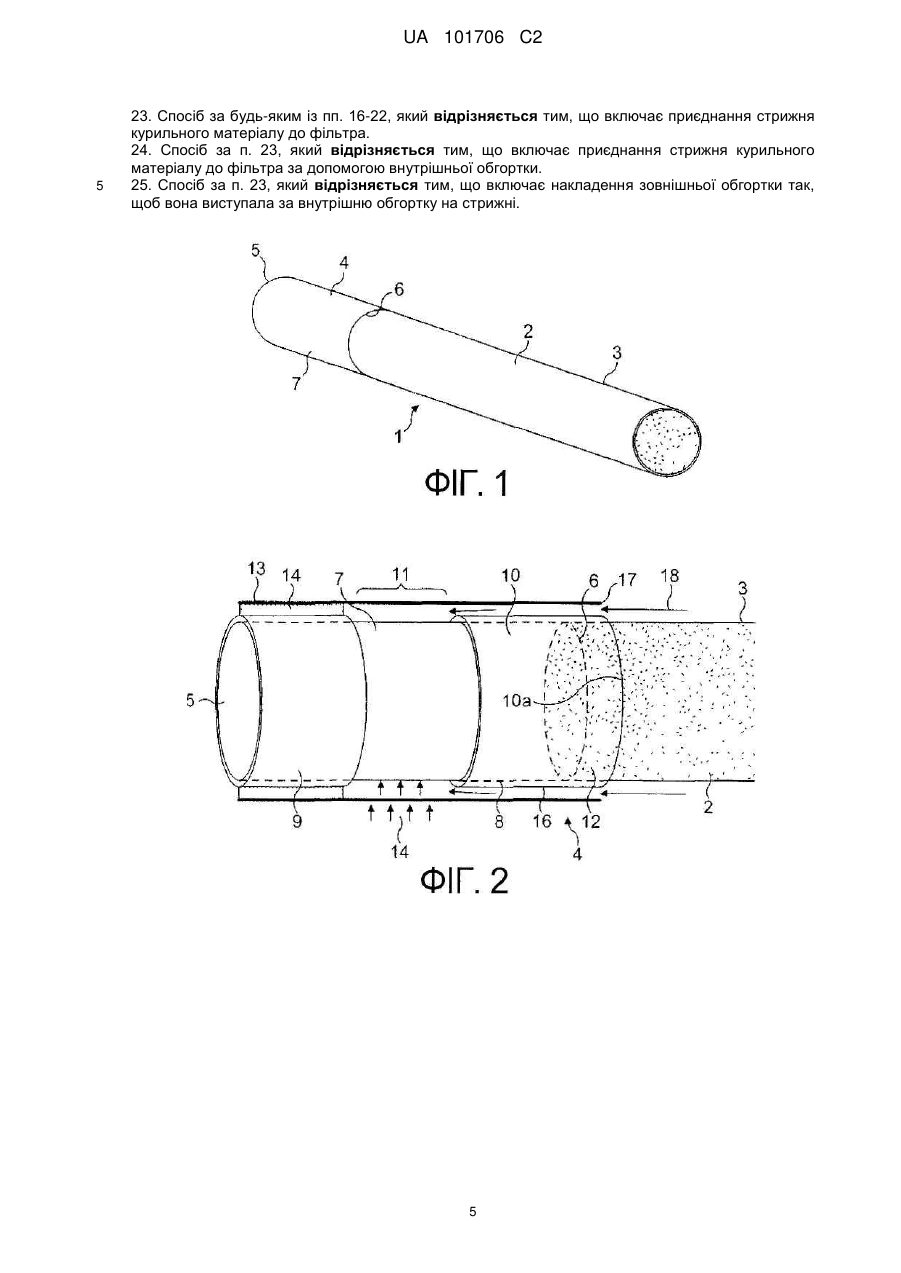

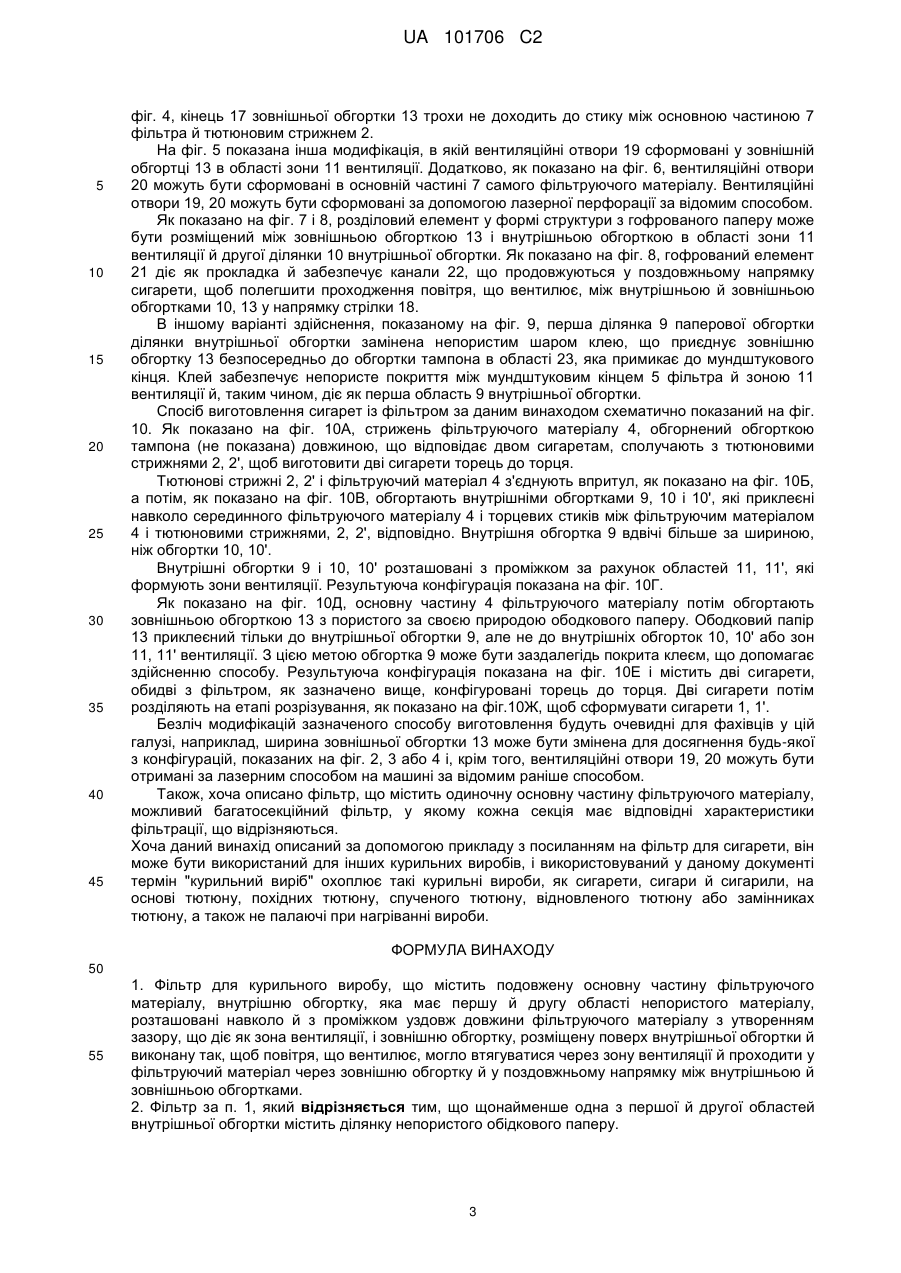

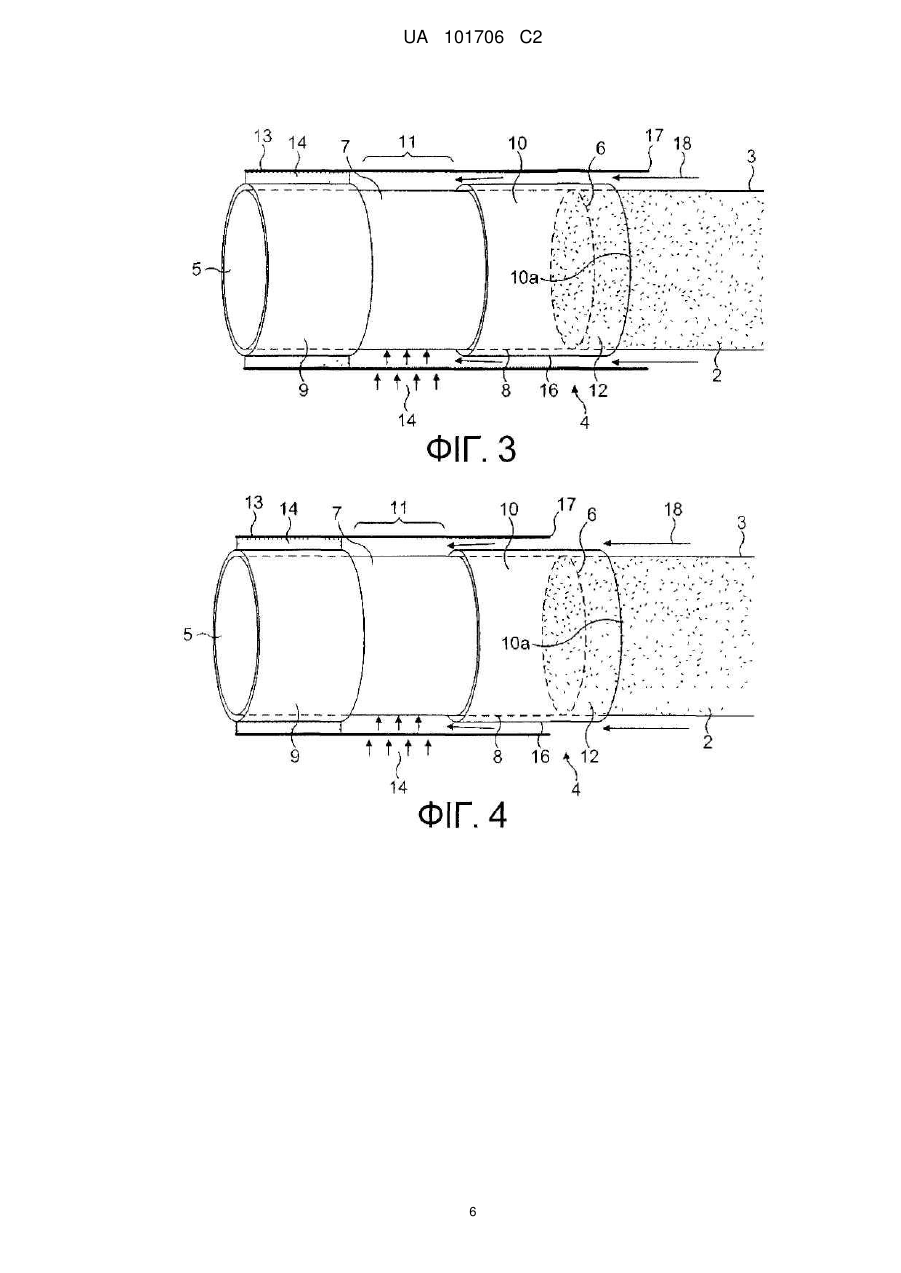

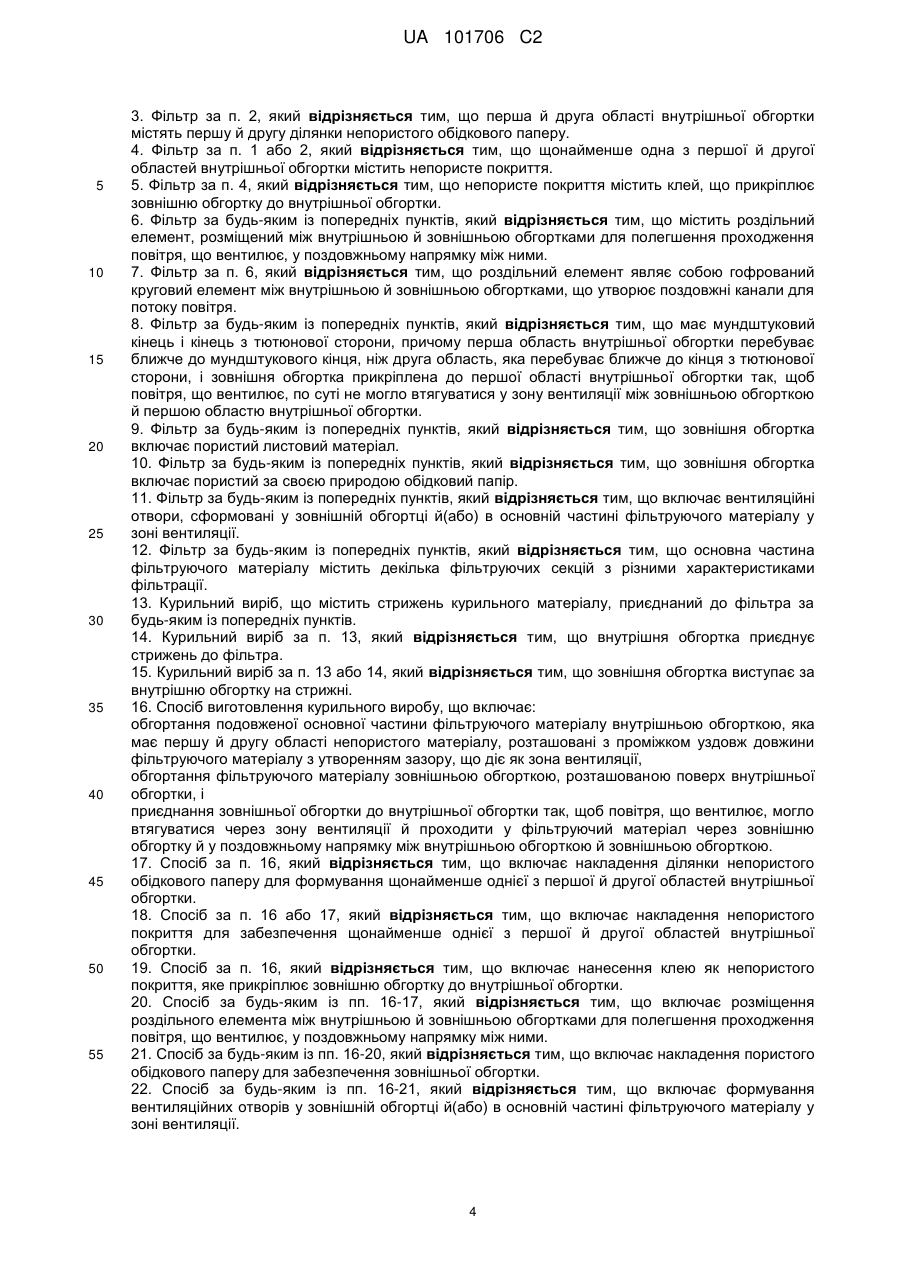

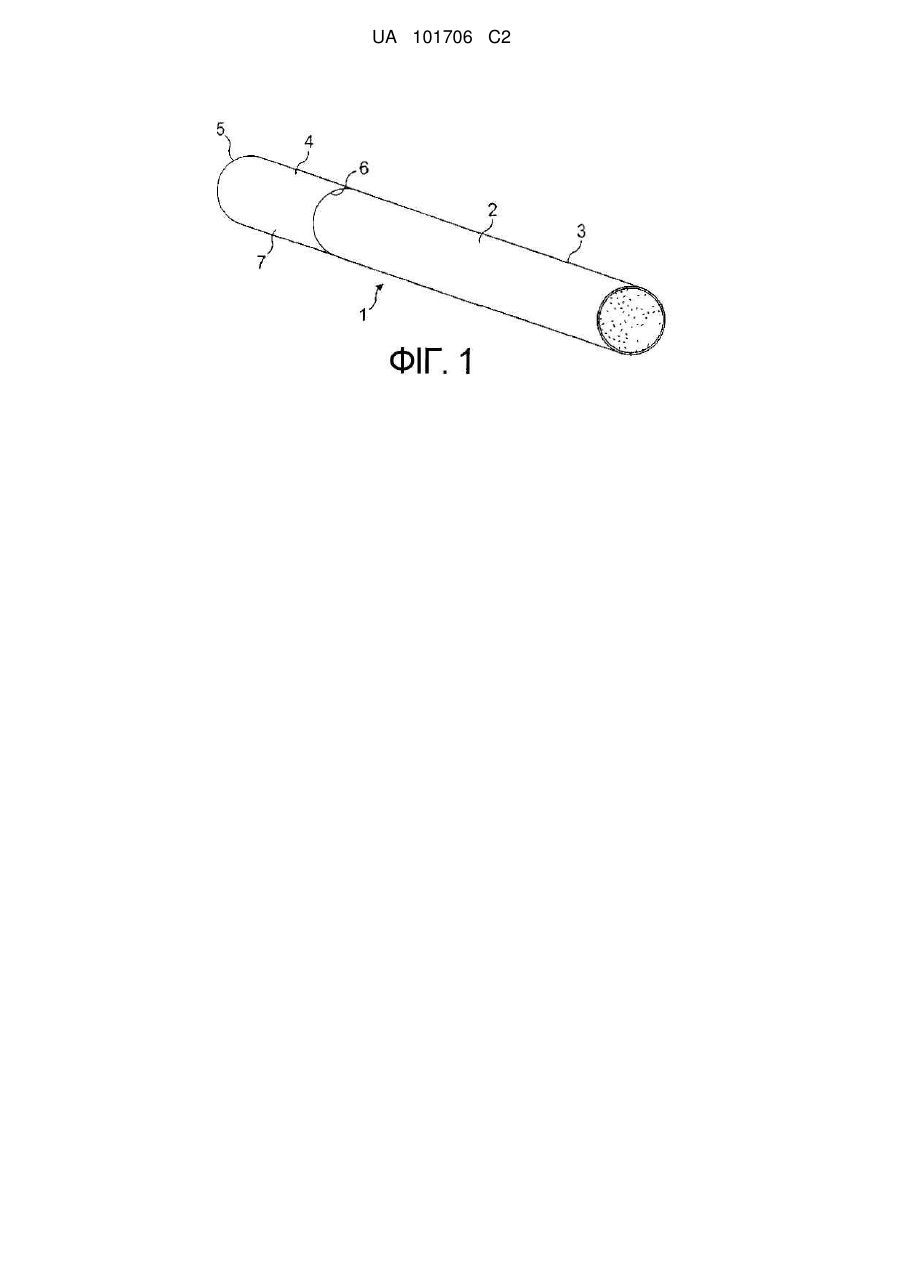

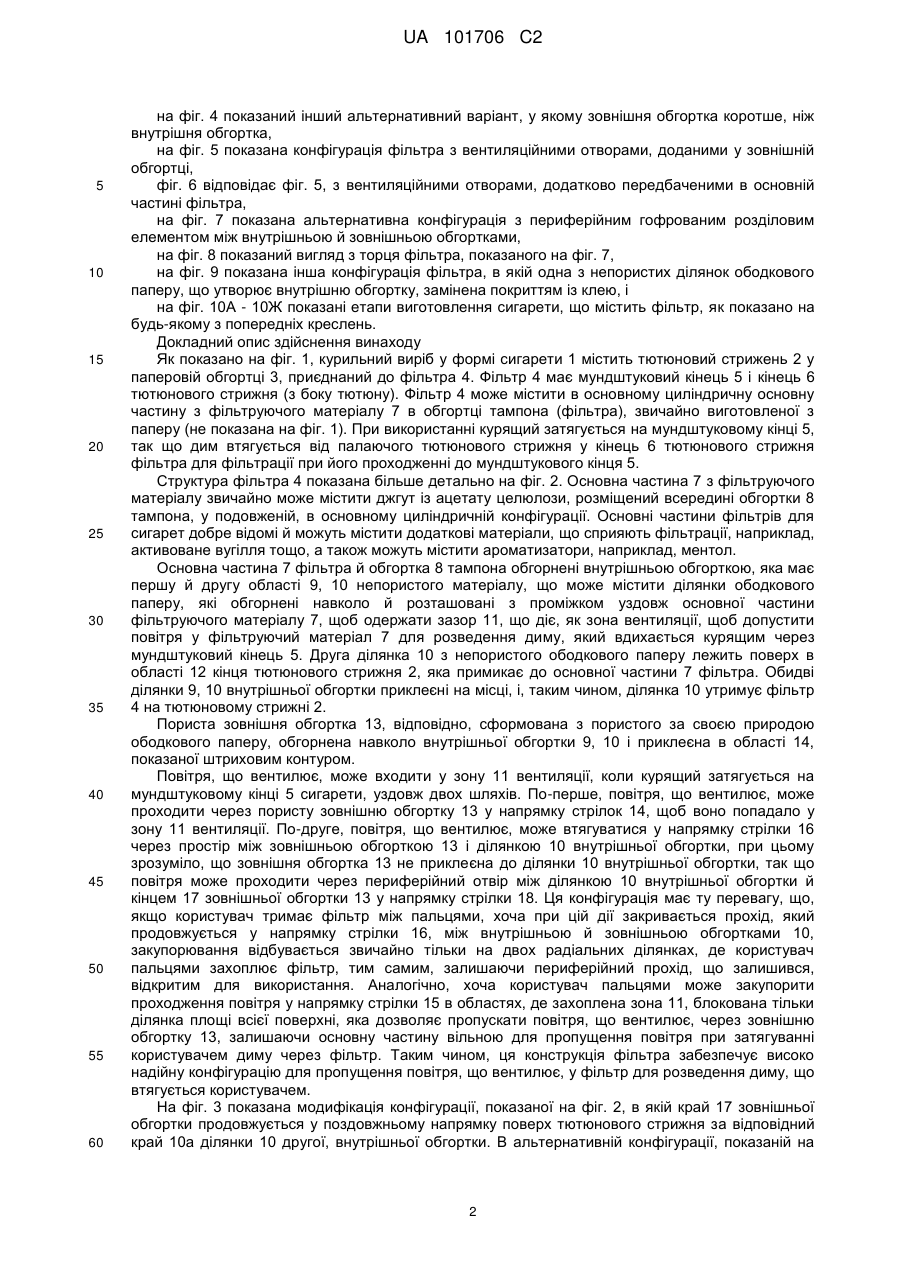

Реферат: Фільтр для курильного виробу містить подовжену основну частину фільтруючого матеріалу, внутрішню обгортку, яка має першу й другу області непористого матеріалу, розташовані навколо й з проміжком уздовж довжини фільтруючого матеріалу з утворенням зазору, що діє як зона вентиляції. Також фільтр містить зовнішню обгортку, розміщену поверх внутрішньої обгортки й виконану так, щоб повітря, що вентилює, могло втягуватися через зону вентиляції й проходити у фільтруючий матеріал через зовнішню обгортку й у поздовжньому напрямку між внутрішньою й зовнішньою обгортками. Курильний виріб містить стрижень курильного матеріалу, приєднаний до фільтра. Спосіб виготовлення курильного виробу включає: обгортання подовженої основної частини фільтруючого матеріалу внутрішньою обгорткою; обгортання фільтруючого матеріалу зовнішньою обгорткою, розташованою поверх внутрішньої обгортки; і приєднання зовнішньої обгортки до внутрішньої обгортки. UA 101706 C2 (12) UA 101706 C2 UA 101706 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід відноситься до фільтра для використання з курильним виробом, таким як сигарета. Рівень техніки До теперішнього часу пропонувався фільтр для курильного виробу, такого як сигарета, із джгута ацетату целюлози, обгорненого в обгортку тампона фільтра й приєднаного до стрижня курильного матеріалу, такого як тютюн, за допомогою ободкового паперу, яка накладена й на фільтр, і, нарешті, стрижня. Дим, втягується з кінця тютюнового стрижня фільтра на мундштуковому кінці, коли курящий вдихає дим сигарети. Пропонувалося розбавляти дим, який вдихається курящим, сформувавши вентиляційні отвори у фільтрі, щоб дозволити зовнішньому повітрю проходити у фільтруючому матеріалі у бічному напрямку й розбавляти потік диму для користувача. Однак проблема з такою конструкцією полягає у тому, що користувач може пальцями закрити вентиляційні отвори й зменшити потік повітря, що вентилює. Є пропозиції по подоланню цих складностей. Наприклад, у документі US4718436 описана конструкція ободкового паперу, в якій сформовані бічні вентиляційні канали. У даному винаході пропонується поліпшений спосіб забезпечення вентиляції й повітря у фільтрі, який менше складний для конструювання й легко може бути впроваджений у процес виготовлення курильного виробу. Сутність винаходу У даному винаході пропонується фільтр для курильного виробу, що містить подовжену основну частину фільтруючого матеріалу, внутрішню обгортку, яка має першу й другу області непористого матеріалу, розташовані навколо й з проміжком уздовж довжини фільтруючого матеріалу, щоб одержати зазор, який діє, як зона вентиляції, і зовнішню обгортку, накладену поверх внутрішньої обгортки й конфігуровану, щоб дозволити повітрю, що вентилює, втягуватися через зону вентиляції й проходити у фільтруючий матеріал через зовнішню обгортку й у поздовжньому напрямку між внутрішньою й зовнішньою обгорткою. Щонайменше одна з першої й другої областей внутрішньої обгортки може включати ділянку непористого ободкового паперу, і, відповідно й перша, і друга області внутрішньої обгортки мають першу й другу ділянки непористого ободкового паперу. Щонайменше одна з першої й другої областей внутрішньої обгортки може містити непористе покриття навколо фільтра, таке як клей, що приєднує зовнішню обгортку до внутрішньої обгортки. Розділовий елемент, такий як гофрований аркуш, може бути передбачений між внутрішньою й зовнішньою обгортками для полегшення проходження повітря, що вентилює, у поздовжньому напрямку між ними. Перша область внутрішньої обгортки може бути розташована ближче до мундштукового кінця, ніж друга область, і зовнішня обгортка може бути приєднана до першої області внутрішньої обгортки, щоб повітря, що вентилює, по суті не міг втягуватися у зону вентиляції між зовнішньою обгорткою й першою областю внутрішньої обгортки. Зовнішня обгортка може містити пористий за своєю природою ободковий папір, і вентиляційні отвори можуть бути сформовані у зовнішній обгортці й(або) в основній частині фільтруючого матеріалу у зоні вентиляції. Стрижень курильного матеріалу може бути приєднаний до фільтра, наприклад, за допомогою внутрішньої обгортки, і зовнішня обгортка може продовжуватися за внутрішню обгортку на стрижні. У даному винаході також пропонується спосіб виготовлення курильного виробу, що включає: обгортання подовженої основної частини фільтруючого матеріалу внутрішньою обгорткою, що має першу й другу області непористого матеріалу,розташовані з проміжком за довжиною фільтруючого матеріалу так, щоб одержати зазор, що діє як зона вентиляції; обгортання фільтруючого матеріалу зовнішньою обгорткою, що лежить поверх внутрішньої обгортки; і приєднання зовнішньої обгортки до внутрішньої обгортки так, щоб дозволити втягувати повітря, що вентилює, через зону вентиляції й пропускати його у фільтруючий матеріал через зовнішню обгортку й у поздовжньому напрямку між внутрішньою обгорткою й зовнішньою обгорткою. Короткий опис креслень Щоб даний винахід був більше зрозумілим, його варіант здійснення описаний далі як приклад з посиланням на супровідні креслення, на яких: на фіг. 1 схематично показана сигарета з фільтром, на фіг. 2 показана більше детально внутрішня структура фільтра за фіг. 1, на фіг. 3 показана альтернативна конфігурація фільтра за фіг. 2, в якій зовнішня обгортка довше, ніж внутрішня обгортка, 1 UA 101706 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 4 показаний інший альтернативний варіант, у якому зовнішня обгортка коротше, ніж внутрішня обгортка, на фіг. 5 показана конфігурація фільтра з вентиляційними отворами, доданими у зовнішній обгортці, фіг. 6 відповідає фіг. 5, з вентиляційними отворами, додатково передбаченими в основній частині фільтра, на фіг. 7 показана альтернативна конфігурація з периферійним гофрованим розділовим елементом між внутрішньою й зовнішньою обгортками, на фіг. 8 показаний вигляд з торця фільтра, показаного на фіг. 7, на фіг. 9 показана інша конфігурація фільтра, в якій одна з непористих ділянок ободкового паперу, що утворює внутрішню обгортку, замінена покриттям із клею, і на фіг. 10А - 10Ж показані етапи виготовлення сигарети, що містить фільтр, як показано на будь-якому з попередніх креслень. Докладний опис здійснення винаходу Як показано на фіг. 1, курильний виріб у формі сигарети 1 містить тютюновий стрижень 2 у паперовій обгортці 3, приєднаний до фільтра 4. Фільтр 4 має мундштуковий кінець 5 і кінець 6 тютюнового стрижня (з боку тютюну). Фільтр 4 може містити в основному циліндричну основну частину з фільтруючого матеріалу 7 в обгортці тампона (фільтра), звичайно виготовленої з паперу (не показана на фіг. 1). При використанні курящий затягується на мундштуковому кінці 5, так що дим втягується від палаючого тютюнового стрижня у кінець 6 тютюнового стрижня фільтра для фільтрації при його проходженні до мундштукового кінця 5. Структура фільтра 4 показана більше детально на фіг. 2. Основна частина 7 з фільтруючого матеріалу звичайно може містити джгут із ацетату целюлози, розміщений всередині обгортки 8 тампона, у подовженій, в основному циліндричній конфігурації. Основні частини фільтрів для сигарет добре відомі й можуть містити додаткові матеріали, що сприяють фільтрації, наприклад, активоване вугілля тощо, а також можуть містити ароматизатори, наприклад, ментол. Основна частина 7 фільтра й обгортка 8 тампона обгорнені внутрішньою обгорткою, яка має першу й другу області 9, 10 непористого матеріалу, що може містити ділянки ободкового паперу, які обгорнені навколо й розташовані з проміжком уздовж основної частини фільтруючого матеріалу 7, щоб одержати зазор 11, що діє, як зона вентиляції, щоб допустити повітря у фільтруючий матеріал 7 для розведення диму, який вдихається курящим через мундштуковий кінець 5. Друга ділянка 10 з непористого ободкового паперу лежить поверх в області 12 кінця тютюнового стрижня 2, яка примикає до основної частини 7 фільтра. Обидві ділянки 9, 10 внутрішньої обгортки приклеєні на місці, і, таким чином, ділянка 10 утримує фільтр 4 на тютюновому стрижні 2. Пориста зовнішня обгортка 13, відповідно, сформована з пористого за своєю природою ободкового паперу, обгорнена навколо внутрішньої обгортки 9, 10 і приклеєна в області 14, показаної штриховим контуром. Повітря, що вентилює, може входити у зону 11 вентиляції, коли курящий затягується на мундштуковому кінці 5 сигарети, уздовж двох шляхів. По-перше, повітря, що вентилює, може проходити через пористу зовнішню обгортку 13 у напрямку стрілок 14, щоб воно попадало у зону 11 вентиляції. По-друге, повітря, що вентилює, може втягуватися у напрямку стрілки 16 через простір між зовнішньою обгорткою 13 і ділянкою 10 внутрішньої обгортки, при цьому зрозуміло, що зовнішня обгортка 13 не приклеєна до ділянки 10 внутрішньої обгортки, так що повітря може проходити через периферійний отвір між ділянкою 10 внутрішньої обгортки й кінцем 17 зовнішньої обгортки 13 у напрямку стрілки 18. Ця конфігурація має ту перевагу, що, якщо користувач тримає фільтр між пальцями, хоча при цій дії закривається прохід, який продовжується у напрямку стрілки 16, між внутрішньою й зовнішньою обгортками 10, закупорювання відбувається звичайно тільки на двох радіальних ділянках, де користувач пальцями захоплює фільтр, тим самим, залишаючи периферійний прохід, що залишився, відкритим для використання. Аналогічно, хоча користувач пальцями може закупорити проходження повітря у напрямку стрілки 15 в областях, де захоплена зона 11, блокована тільки ділянка площі всієї поверхні, яка дозволяє пропускати повітря, що вентилює, через зовнішню обгортку 13, залишаючи основну частину вільною для пропущення повітря при затягуванні користувачем диму через фільтр. Таким чином, ця конструкція фільтра забезпечує високо надійну конфігурацію для пропущення повітря, що вентилює, у фільтр для розведення диму, що втягується користувачем. На фіг. 3 показана модифікація конфігурації, показаної на фіг. 2, в якій край 17 зовнішньої обгортки продовжується у поздовжньому напрямку поверх тютюнового стрижня за відповідний край 10a ділянки 10 другої, внутрішньої обгортки. В альтернативній конфігурації, показаній на 2 UA 101706 C2 5 10 15 20 25 30 35 40 45 фіг. 4, кінець 17 зовнішньої обгортки 13 трохи не доходить до стику між основною частиною 7 фільтра й тютюновим стрижнем 2. На фіг. 5 показана інша модифікація, в якій вентиляційні отвори 19 сформовані у зовнішній обгортці 13 в області зони 11 вентиляції. Додатково, як показано на фіг. 6, вентиляційні отвори 20 можуть бути сформовані в основній частині 7 самого фільтруючого матеріалу. Вентиляційні отвори 19, 20 можуть бути сформовані за допомогою лазерної перфорації за відомим способом. Як показано на фіг. 7 і 8, розділовий елемент у формі структури з гофрованого паперу може бути розміщений між зовнішньою обгорткою 13 і внутрішньою обгорткою в області зони 11 вентиляції й другої ділянки 10 внутрішньої обгортки. Як показано на фіг. 8, гофрований елемент 21 діє як прокладка й забезпечує канали 22, що продовжуються у поздовжньому напрямку сигарети, щоб полегшити проходження повітря, що вентилює, між внутрішньою й зовнішньою обгортками 10, 13 у напрямку стрілки 18. В іншому варіанті здійснення, показаному на фіг. 9, перша ділянка 9 паперової обгортки ділянки внутрішньої обгортки замінена непористим шаром клею, що приєднує зовнішню обгортку 13 безпосередньо до обгортки тампона в області 23, яка примикає до мундштукового кінця. Клей забезпечує непористе покриття між мундштуковим кінцем 5 фільтра й зоною 11 вентиляції й, таким чином, діє як перша область 9 внутрішньої обгортки. Спосіб виготовлення сигарет із фільтром за даним винаходом схематично показаний на фіг. 10. Як показано на фіг. 10А, стрижень фільтруючого матеріалу 4, обгорнений обгорткою тампона (не показана) довжиною, що відповідає двом сигаретам, сполучають з тютюновими стрижнями 2, 2', щоб виготовити дві сигарети торець до торця. Тютюнові стрижні 2, 2' і фільтруючий матеріал 4 з'єднують впритул, як показано на фіг. 10Б, а потім, як показано на фіг. 10В, обгортають внутрішніми обгортками 9, 10 і 10', які приклеєні навколо серединного фільтруючого матеріалу 4 і торцевих стиків між фільтруючим матеріалом 4 і тютюновими стрижнями, 2, 2', відповідно. Внутрішня обгортка 9 вдвічі більше за шириною, ніж обгортки 10, 10'. Внутрішні обгортки 9 і 10, 10' розташовані з проміжком за рахунок областей 11, 11', які формують зони вентиляції. Результуюча конфігурація показана на фіг. 10Г. Як показано на фіг. 10Д, основну частину 4 фільтруючого матеріалу потім обгортають зовнішньою обгорткою 13 з пористого за своєю природою ободкового паперу. Ободковий папір 13 приклеєний тільки до внутрішньої обгортки 9, але не до внутрішніх обгорток 10, 10' або зон 11, 11' вентиляції. З цією метою обгортка 9 може бути заздалегідь покрита клеєм, що допомагає здійсненню способу. Результуюча конфігурація показана на фіг. 10Е і містить дві сигарети, обидві з фільтром, як зазначено вище, конфігуровані торець до торця. Дві сигарети потім розділяють на етапі розрізування, як показано на фіг.10Ж, щоб сформувати сигарети 1, 1'. Безліч модифікацій зазначеного способу виготовлення будуть очевидні для фахівців у цій галузі, наприклад, ширина зовнішньої обгортки 13 може бути змінена для досягнення будь-якої з конфігурацій, показаних на фіг. 2, 3 або 4 і, крім того, вентиляційні отвори 19, 20 можуть бути отримані за лазерним способом на машині за відомим раніше способом. Також, хоча описано фільтр, що містить одиночну основну частину фільтруючого матеріалу, можливий багатосекційний фільтр, у якому кожна секція має відповідні характеристики фільтрації, що відрізняються. Хоча даний винахід описаний за допомогою прикладу з посиланням на фільтр для сигарети, він може бути використаний для інших курильних виробів, і використовуваний у даному документі термін "курильний виріб" охоплює такі курильні вироби, як сигарети, сигари й сигарили, на основі тютюну, похідних тютюну, спученого тютюну, відновленого тютюну або замінниках тютюну, а також не палаючі при нагріванні вироби. ФОРМУЛА ВИНАХОДУ 50 55 1. Фільтр для курильного виробу, що містить подовжену основну частину фільтруючого матеріалу, внутрішню обгортку, яка має першу й другу області непористого матеріалу, розташовані навколо й з проміжком уздовж довжини фільтруючого матеріалу з утворенням зазору, що діє як зона вентиляції, і зовнішню обгортку, розміщену поверх внутрішньої обгортки й виконану так, щоб повітря, що вентилює, могло втягуватися через зону вентиляції й проходити у фільтруючий матеріал через зовнішню обгортку й у поздовжньому напрямку між внутрішньою й зовнішньою обгортками. 2. Фільтр за п. 1, який відрізняється тим, що щонайменше одна з першої й другої областей внутрішньої обгортки містить ділянку непористого обідкового паперу. 3 UA 101706 C2 5 10 15 20 25 30 35 40 45 50 55 3. Фільтр за п. 2, який відрізняється тим, що перша й друга області внутрішньої обгортки містять першу й другу ділянки непористого обідкового паперу. 4. Фільтр за п. 1 або 2, який відрізняється тим, що щонайменше одна з першої й другої областей внутрішньої обгортки містить непористе покриття. 5. Фільтр за п. 4, який відрізняється тим, що непористе покриття містить клей, що прикріплює зовнішню обгортку до внутрішньої обгортки. 6. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що містить роздільний елемент, розміщений між внутрішньою й зовнішньою обгортками для полегшення проходження повітря, що вентилює, у поздовжньому напрямку між ними. 7. Фільтр за п. 6, який відрізняється тим, що роздільний елемент являє собою гофрований круговий елемент між внутрішньою й зовнішньою обгортками, що утворює поздовжні канали для потоку повітря. 8. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що має мундштуковий кінець і кінець з тютюнової сторони, причому перша область внутрішньої обгортки перебуває ближче до мундштукового кінця, ніж друга область, яка перебуває ближче до кінця з тютюнової сторони, і зовнішня обгортка прикріплена до першої області внутрішньої обгортки так, щоб повітря, що вентилює, по суті не могло втягуватися у зону вентиляції між зовнішньою обгорткою й першою областю внутрішньої обгортки. 9. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що зовнішня обгортка включає пористий листовий матеріал. 10. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що зовнішня обгортка включає пористий за своєю природою обідковий папір. 11. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що включає вентиляційні отвори, сформовані у зовнішній обгортці й(або) в основній частині фільтруючого матеріалу у зоні вентиляції. 12. Фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що основна частина фільтруючого матеріалу містить декілька фільтруючих секцій з різними характеристиками фільтрації. 13. Курильний виріб, що містить стрижень курильного матеріалу, приєднаний до фільтра за будь-яким із попередніх пунктів. 14. Курильний виріб за п. 13, який відрізняється тим, що внутрішня обгортка приєднує стрижень до фільтра. 15. Курильний виріб за п. 13 або 14, який відрізняється тим, що зовнішня обгортка виступає за внутрішню обгортку на стрижні. 16. Спосіб виготовлення курильного виробу, що включає: обгортання подовженої основної частини фільтруючого матеріалу внутрішньою обгорткою, яка має першу й другу області непористого матеріалу, розташовані з проміжком уздовж довжини фільтруючого матеріалу з утворенням зазору, що діє як зона вентиляції, обгортання фільтруючого матеріалу зовнішньою обгорткою, розташованою поверх внутрішньої обгортки, і приєднання зовнішньої обгортки до внутрішньої обгортки так, щоб повітря, що вентилює, могло втягуватися через зону вентиляції й проходити у фільтруючий матеріал через зовнішню обгортку й у поздовжньому напрямку між внутрішньою обгорткою й зовнішньою обгорткою. 17. Спосіб за п. 16, який відрізняється тим, що включає накладення ділянки непористого обідкового паперу для формування щонайменше однієї з першої й другої областей внутрішньої обгортки. 18. Спосіб за п. 16 або 17, який відрізняється тим, що включає накладення непористого покриття для забезпечення щонайменше однієї з першої й другої областей внутрішньої обгортки. 19. Спосіб за п. 16, який відрізняється тим, що включає нанесення клею як непористого покриття, яке прикріплює зовнішню обгортку до внутрішньої обгортки. 20. Спосіб за будь-яким із пп. 16-17, який відрізняється тим, що включає розміщення роздільного елемента між внутрішньою й зовнішньою обгортками для полегшення проходження повітря, що вентилює, у поздовжньому напрямку між ними. 21. Спосіб за будь-яким із пп. 16-20, який відрізняється тим, що включає накладення пористого обідкового паперу для забезпечення зовнішньої обгортки. 22. Спосіб за будь-яким із пп. 16-21, який відрізняється тим, що включає формування вентиляційних отворів у зовнішній обгортці й(або) в основній частині фільтруючого матеріалу у зоні вентиляції. 4 UA 101706 C2 5 23. Спосіб за будь-яким із пп. 16-22, який відрізняється тим, що включає приєднання стрижня курильного матеріалу до фільтра. 24. Спосіб за п. 23, який відрізняється тим, що включає приєднання стрижня курильного матеріалу до фільтра за допомогою внутрішньої обгортки. 25. Спосіб за п. 23, який відрізняється тим, що включає накладення зовнішньої обгортки так, щоб вона виступала за внутрішню обгортку на стрижні. 5 UA 101706 C2 6 UA 101706 C2 7 UA 101706 C2 8 UA 101706 C2 9 UA 101706 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
