Фільтруючий елемент для курильного виробу (варіанти), фільтр для курильного виробу, курильний виріб та спосіб виготовлення фільтруючого елемента для курильного виробу (варіанти)

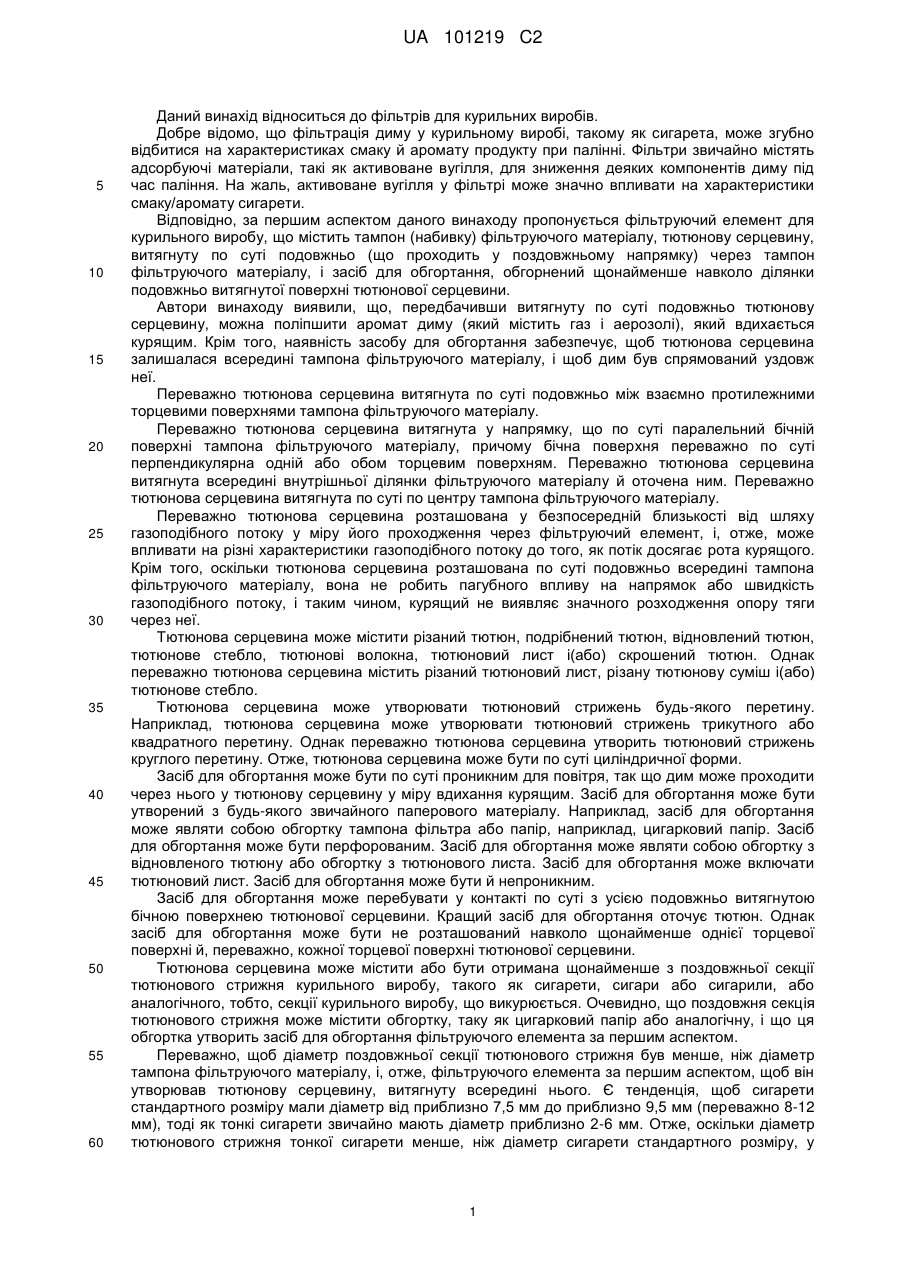

Реферат: Фільтруючий елемент для курильного виробу містить тампон фільтруючого матеріалу, тютюнову серцевину, протягнену по суті подовжньо через тампон фільтруючого матеріалу, і засіб для обгортання, обгорнений щонайменше навколо ділянки подовжньо витягнутої поверхні тютюнової серцевини. Фільтруючий елемент може бути використаний у різних курильних виробах. UA 101219 C2 (12) UA 101219 C2 UA 101219 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до фільтрів для курильних виробів. Добре відомо, що фільтрація диму у курильному виробі, такому як сигарета, може згубно відбитися на характеристиках смаку й аромату продукту при палінні. Фільтри звичайно містять адсорбуючі матеріали, такі як активоване вугілля, для зниження деяких компонентів диму під час паління. На жаль, активоване вугілля у фільтрі може значно впливати на характеристики смаку/аромату сигарети. Відповідно, за першим аспектом даного винаходу пропонується фільтруючий елемент для курильного виробу, що містить тампон (набивку) фільтруючого матеріалу, тютюнову серцевину, витягнуту по суті подовжньо (що проходить у поздовжньому напрямку) через тампон фільтруючого матеріалу, і засіб для обгортання, обгорнений щонайменше навколо ділянки подовжньо витягнутої поверхні тютюнової серцевини. Автори винаходу виявили, що, передбачивши витягнуту по суті подовжньо тютюнову серцевину, можна поліпшити аромат диму (який містить газ і аерозолі), який вдихається курящим. Крім того, наявність засобу для обгортання забезпечує, щоб тютюнова серцевина залишалася всередині тампона фільтруючого матеріалу, і щоб дим був спрямований уздовж неї. Переважно тютюнова серцевина витягнута по суті подовжньо між взаємно протилежними торцевими поверхнями тампона фільтруючого матеріалу. Переважно тютюнова серцевина витягнута у напрямку, що по суті паралельний бічній поверхні тампона фільтруючого матеріалу, причому бічна поверхня переважно по суті перпендикулярна одній або обом торцевим поверхням. Переважно тютюнова серцевина витягнута всередині внутрішньої ділянки фільтруючого матеріалу й оточена ним. Переважно тютюнова серцевина витягнута по суті по центру тампона фільтруючого матеріалу. Переважно тютюнова серцевина розташована у безпосередній близькості від шляху газоподібного потоку у міру його проходження через фільтруючий елемент, і, отже, може впливати на різні характеристики газоподібного потоку до того, як потік досягає рота курящого. Крім того, оскільки тютюнова серцевина розташована по суті подовжньо всередині тампона фільтруючого матеріалу, вона не робить пагубного впливу на напрямок або швидкість газоподібного потоку, і таким чином, курящий не виявляє значного розходження опору тяги через неї. Тютюнова серцевина може містити різаний тютюн, подрібнений тютюн, відновлений тютюн, тютюнове стебло, тютюнові волокна, тютюновий лист і(або) скрошений тютюн. Однак переважно тютюнова серцевина містить різаний тютюновий лист, різану тютюнову суміш і(або) тютюнове стебло. Тютюнова серцевина може утворювати тютюновий стрижень будь-якого перетину. Наприклад, тютюнова серцевина може утворювати тютюновий стрижень трикутного або квадратного перетину. Однак переважно тютюнова серцевина утворить тютюновий стрижень круглого перетину. Отже, тютюнова серцевина може бути по суті циліндричної форми. Засіб для обгортання може бути по суті проникним для повітря, так що дим може проходити через нього у тютюнову серцевину у міру вдихання курящим. Засіб для обгортання може бути утворений з будь-якого звичайного паперового матеріалу. Наприклад, засіб для обгортання може являти собою обгортку тампона фільтра або папір, наприклад, цигарковий папір. Засіб для обгортання може бути перфорованим. Засіб для обгортання може являти собою обгортку з відновленого тютюну або обгортку з тютюнового листа. Засіб для обгортання може включати тютюновий лист. Засіб для обгортання може бути й непроникним. Засіб для обгортання може перебувати у контакті по суті з усією подовжньо витягнутою бічною поверхнею тютюнової серцевини. Кращий засіб для обгортання оточує тютюн. Однак засіб для обгортання може бути не розташований навколо щонайменше однієї торцевої поверхні й, переважно, кожної торцевої поверхні тютюнової серцевини. Тютюнова серцевина може містити або бути отримана щонайменше з поздовжньої секції тютюнового стрижня курильного виробу, такого як сигарети, сигари або сигарили, або аналогічного, тобто, секції курильного виробу, що викурюється. Очевидно, що поздовжня секція тютюнового стрижня може містити обгортку, таку як цигарковий папір або аналогічну, і що ця обгортка утворить засіб для обгортання фільтруючого елемента за першим аспектом. Переважно, щоб діаметр поздовжньої секції тютюнового стрижня був менше, ніж діаметр тампона фільтруючого матеріалу, і, отже, фільтруючого елемента за першим аспектом, щоб він утворював тютюнову серцевину, витягнуту всередині нього. Є тенденція, щоб сигарети стандартного розміру мали діаметр від приблизно 7,5 мм до приблизно 9,5 мм (переважно 8-12 мм), тоді як тонкі сигарети звичайно мають діаметр приблизно 2-6 мм. Отже, оскільки діаметр тютюнового стрижня тонкої сигарети менше, ніж діаметр сигарети стандартного розміру, у 1 UA 101219 C2 5 10 15 20 25 30 35 40 45 50 55 даному винаході передбачається використання подовжньо витягнутої секції тютюнового стрижня тонкого курильного виробу, щоб сформувати обгорнену тютюнову серцевину фільтруючого елемента для використання у фільтрі курильного виробу стандартного розміру. Автори винаходу думають, що вперше передбачається використання секції тютюнового стрижня тонкого курильного виробу для формування тютюнової серцевини у фільтрі курильного виробу стандартного розміру. За другим аспектом даного винаходу пропонується фільтруючий елемент для курильного виробу, що містить тампон фільтруючого матеріалу й тютюнову серцевину, що продовжується по суті подовжньо всередині тампона фільтруючого матеріалу, причому тютюнова серцевина містить або отримана з поздовжньої секції тютюнового стрижня курильного виробу. Тютюнова серцевина може містити або бути отримана з поздовжньої секції тютюнового стрижня тонкого курильного виробу. Використовуючи поздовжню секцію обгорненого тютюнового стрижня тонкого курильного виробу, можна полегшити виготовлення фільтруючих елементів стандартного розміру. Крім того, легше замінити тютюн у поздовжній серцевині, що проходить всередині фільтруючого матеріалу, тим самим, забезпечивши різний стиль і смак тютюну для різних фільтруючих елементів. Очевидно, що існує безліч інших типів тонких курильних виробів, з яких може бути отримана тютюнова серцевина, і що розміри таких тонких курильних виробів різні для різних марок. Тютюнова серцевина у фільтруючому елементі за першим або другим аспектом може мати діаметр від 3 мм до 8 мм, переважно від 3 мм до 7 мм, більше переважно від 3,5 мм до 6,5 мм і найбільше переважно від 4 мм до 6 мм. Після виготовлення тютюнова серцевина може бути покладена у фільтруючий матеріал, щоб сформувати фільтруючий елемент за першим або другим аспектом. Тампон фільтруючого матеріалу може містити будь-яке придатне фільтруюче середовище, що відоме фахівцям у цій області. Кращий фільтруючий матеріал містить ацетат целюлози. Діаметр тампона фільтруючого матеріалу може становити від 5 мм до 15 мм, переважно від 6 мм до 12 мм, більше переважно від 7 мм до 10 мм і найбільше переважно від 7 мм до 9 мм. Краще відношення діаметра тампона фільтруючого матеріалу до діаметра тютюнової серцевини становить від 0,5:1 до 10:1, більше переважно від 1:1 до 5:1, навіть більше переважно від 1:1 і 3:1 і найбільше переважно від 1,5:1 до 2:1. Фільтруючий елемент за першим або другим аспектом може містити ароматизатор. У варіантах здійснення, в яких використовується ароматизатор, ароматизатор може бути введений у тампон фільтруючого матеріалу. Однак переважно ароматизатор введений у тютюнову серцевину. Наприклад, ароматизатор може бути розпилений на тютюновий матеріал до формування стрижня. Очевидно, що фільтруючий елемент за першим або другим аспектом може бути використаний при виготовленні фільтра для курильного виробу. Відповідно, за третім аспектом даного винаходу пропонується фільтр для курильного виробу, що містить фільтруючий елемент за першим або другим аспектом. Фільтр за третім аспектом може містити декілька фільтруючих елементів за першим або другим аспектом, причому тютюнова серцевина проходить через тампон із фільтруючого матеріалу. Наприклад, фільтр може містити 2, 3, 4, 5 або більше фільтруючих елементів за першим або другим аспектом, причому сусідні фільтруючі елементи можуть бути або приєднаний один до одного, або ці елементи можуть бути відділені один від одного іншими фільтруючими елементами (які можуть не відповідати першому або другому аспекту). Отже, фільтр може містити безліч фільтруючих елементів, щонайменше один із яких являє собою фільтруючий елемент за першим або другим аспектом даного винаходу. Наприклад, в одному варіанті здійснення передбачено, щоб, крім наявності одного або більше фільтруючих елементів за першим або другим аспектом (тобто наявності тютюнової серцевини), фільтр за третім аспектом також міг містити адсорбуючий фільтруючий елемент, що містить адсорбуючий матеріал. Адсорбуючий фільтруючий елемент передбачений для поглинання й, отже, скорочення деяких компонентів диму при палінні. Адсорбуючий фільтруючий елемент може містити тампон фільтруючого матеріалу, в якому диспергований адсорбуючий матеріал. Фільтруючим матеріалом може бути ацетат целюлози. Кращим адсорбуючим матеріалом є активоване вугілля. Активоване вугілля може бути у вигляді гранульованого активованого вугілля, що переважно розподілене по суті за всім обсягом тампона фільтруючого матеріалу. Переважно адсорбуючий фільтруючий елемент не містить тютюнової серцевини. В іншому варіанті здійснення крім наявності одного або більше фільтруючих елементів за першим або другим аспектом (тобто, наявності тютюнової серцевини), фільтр за третім 2 UA 101219 C2 5 10 15 20 25 30 35 40 45 50 55 аспектом також може включати фільтруючий елемент, що містить фільтруючий матеріал (такий, як ацетат целюлози) і не містить тютюнової серцевини або адсорбуючого матеріалу. Фільтр може містити щонайменше два й переважно щонайменше три фільтруючі елементи, за умови, що принаймні один фільтруючий елемент відповідає першому або другому аспекту. Переважно фільтр містить фільтруючий елемент за першим або другим аспектом, адсорбуючий фільтруючий елемент, що містить адсорбент, і фільтруючий елемент, що не містить адсорбенту або тютюнової серцевини. Переважно декілька фільтруючих елементів розташовані подовжньо один щодо одного з торцевою поверхнею одного фільтруючого елемента, пов'язаною з торцевою поверхнею сусіднього фільтруючого елемента. Переважно, щоб фільтруючі елементи мали по суті однакові діаметри. Варто розуміти, що різні фільтруючі елементи можуть розташовуватися у будь-якому порядку у фільтрі, як показано на фіг. 3 і 4. Фільтруючий елемент за першим або другим аспектом або фільтр за третім аспектом можуть бути введені у курильний виріб. Відповідно, за четвертим аспектом даного винаходу пропонується курильний виріб, що містить фільтруючий елемент за першим або другим аспектом або фільтр за третім аспектом. Курильний виріб переважно містить секцію або стрижень курильного матеріалу, такого, як тютюн. Використовуваний у даному документі термін "курильний виріб" охоплює курильні вироби, такі як сигарети, сигари або сигарили на основі тютюну, похідних тютюну, спученому тютюні, відновленому тютюні або замінниках тютюну, а також не палаючі при нагріванні вироби. Секція курильного матеріалу й фільтр можуть бути з'єднані ободковим папером. За п'ятим аспектом даного винаходу пропонується спосіб виготовлення фільтруючого елемента для курильного виробу, що включає забезпечення тютюнової серцевини, яка проходить через тампон фільтруючого матеріалу, причому тютюнову серцевину розміщають так, що вона проходить по суті подовжньо через тампон фільтруючого матеріалу, і розміщають засіб для обгортання навколо щонайменше ділянки подовжньо витягнутої поверхні тютюнової серцевини. За шостим аспектом пропонується спосіб виготовлення фільтруючого елемента для курильного виробу, що включає забезпечення тютюнової серцевини, яка проходить через тампон фільтруючого матеріалу, причому тютюнову серцевину розміщають так, що вона проходить по суті подовжньо через тампон фільтруючого матеріалу, і тютюнова серцевина містить або отримана з поздовжньої секції тютюнового стрижня курильного виробу. Спосіб за шостим аспектом може включати стадію розміщення поздовжньої секції тютюнового стрижня тонкого курильного виробу так, щоб вона проходила по суті подовжньо через тампон фільтруючого матеріалу. Переважно спосіб за шостим аспектом включає розрізування тонкого тютюнового стрижня на секції придатної довжини до розташування у тампоні фільтруючого матеріалу. Способи за п'ятим або шостим аспектом переважно включають стадію введення тютюнової серцевини по суті у центр фільтруючого матеріалу. Способи можуть включати використання напрямного засобу, щоб направляти тютюнову серцевину у міру формування джгута фільтруючого матеріалу навколо неї. Напрямний засіб може містити напрямну трубку, через яку завантажується тютюнова серцевина. У міру того, як серцевина виходить з напрямного засобу, вона переважно оточується фільтруючим матеріалом. Всі особливості, описані у даному документі (включаючи будь-які залежні пункти формули, реферат і креслення), і(або) всі стадії будь-якого описаного способу або процесу можуть бути скомбіновані з будь-якими згаданими вище аспектами у будь-якій комбінації, за винятком комбінацій, в яких щонайменше деякі такі особливості й(або) стадії є взаємовиключними. Для кращого розуміння даного винаходу, і щоб показати, як варіанти здійснення можуть бути реалізовані, далі при описі прикладу приводиться посилання на супровідні креслення, на яких: на фіг. 1 показаний вигляд у перспективі курильного виробу, що містить стрижень курильного матеріалу, запропонований у даному винаході фільтр і ободковий папір, що з'єднує стрижень і фільтр разом; на фіг. 2 показаний вигляд збоку у перетині першого варіанта виконання запропонованого у даному винаході фільтра; на фіг. 3 показаний вигляд збоку у перетині другого варіанта виконання фільтра; і на фіг. 4 показаний вигляд збоку у перетині третього варіанта виконання фільтра. Як показано на фіг. 1, курильний виріб 2 у вигляді сигарети містить запропонований у даному винаході фільтр 4. Хоча на кресленнях курильний виріб 2 показаний у вигляді сигарети, варто розуміти, що він може мати й іншу форму, таку як сигари або сигарили тощо, які також можуть містити запропонований у даному винаході фільтр 4. 3 UA 101219 C2 5 10 15 20 25 30 35 40 45 50 55 Як показано на фіг. 1, курильний виріб 2 містить в основному циліндричний обгорнений у папір стрижень 6 курильного матеріалу, такого як тютюн, що коаксіально приєднаний до фільтра 4 ободковим папером 8, приклеєним навколо одного кінця стрижня 6 і фільтра 4. Як показано на фіг. 2, у першому варіанті здійснення фільтр 4 приєднаний до стрижня 6 з тютюну. У цьому варіанті здійснення фільтр 4 виготовлений з одиночного фільтруючого елемента 12 приблизно 27 мм довжини, виконаного з безперервного тампона фільтруючого матеріалу 20 (наприклад, ацетату целюлози) діаметром 9 мм. Фільтруючий елемент 12 має першу й другу в основному круглі торцеві поверхні 22, 24 і периферичну або подовжньо витягнуту бічну поверхню 26 по суті перпендикулярну першій і другій торцевим поверхням 22, 24. Як показано на фіг. 2, циліндрична тютюнова серцевина 10 діаметром 3 мм проходить між двома торцевими поверхнями 22, 24 через тампон фільтруючого матеріалу 20. Щоб утримувати тютюн у вигляді серцевини 10, його обгортають в обгортку тампона або цигарковий папір 11. Папір 11 по суті пропускає повітря, так що дим може проходити через нього при затягуванні курящим. Тютюнова серцевина 10 по суті паралельна подовжньо витягнутій поверхні 26 фільтруючого елемента 12 і проходить по суті через центральну частину тампона фільтруючого матеріалу 20. У деяких варіантах здійснення тютюнова серцевина 10 отримана з тютюнового стрижня, що в іншому випадку використовується при виготовленні надтонкої сигарети, наприклад, які продаються під торговельною маркою Vogue (розміри: 5 × 99 мм) або Kent Nanotek (розміри: 5 × 83 мм), які поставляються компанією British American Tobacco Company, і які можуть бути придбані в Європі й Росії. Мається на увазі, що тютюнова серцевина 10 складається зі скрошеного тютюнового листа, суміші скрошеного тютюну або скрошених тютюнових стебел, які обгорнені обгорткою тампона або цигарковим папером 11. Відповідно, секція тютюнового стрижня придатної надтонкої сигарети, що складається з тютюнової серцевини, обгорненої цигарковим папером, використовується для формування тютюнової серцевини 10, обгорненої обгорткою 11 тампона фільтруючого елемента 12 за даним винаходом. Обгорнена тютюнова серцевина 10, що становить приблизно 3 мм у діаметрі, потім вводиться у центр фільтруючого матеріалу 20. Один зі способів введення тютюнової серцевини 10 у тампон фільтруючого матеріалу 20 при виготовленні фільтруючого елемента 12 наступний. Здійснюється завантаження тютюнової серцевини 10 через просвіт напрямної трубки діаметром приблизно 5 мм. Одночасно здійснюється подача волокнистого фільтруючого матеріалу 20 (наприклад, ацетату целюлози) через ряд обтискних валків, так що він стає розпрямленим. Джгут розпрямленого фільтруючого матеріалу 20 потім формують навколо серцевини 10 у міру її виходу з напрямної трубки, щоб, тим самим, сформувати безперервний стрижень з фільтруючого матеріалу 20, що охоплює обгорнену тютюнову серцевину 10. Стрижень потім може бути розрізаний на секції відповідної довжини, щоб одержати готовий фільтруючий елемент 12, як показано на фіг. 2. Довжина фільтруючого елемента 12 залежить від потрібного типу фільтра 4. Наприклад, фільтр 4 для стандартної сигарети становить приблизно 27 мм у довжину. У варіанті здійснення, показаному на фіг. 2, вся довжина 27 мм фільтра 4 складена з фільтруючого елемента 12, так що серцевина 10 продовжується уздовж всієї довжини. Однак на фіг. 3 і 4 показані інші варіанти здійснення, на яких фільтр 4 містить більше коротку секцію фільтруючого елемента 12, що містить серцевину 10, у комбінації з іншими секціями, як зазначено далі. Як показано на фіг. 3, за другим варіантом здійснення фільтр 4 приєднаний до стрижня 6 з тютюну. Фільтр 4 містить ряд різних окремих фільтруючих елементів 12, 14, 16, кожний з яких може мати різний склад матеріалів. У цьому варіанті здійснення фільтр 4 містить три різних фільтруючих елементи 12, 14, 16. Кожний фільтруючий елемент 12, 14, 16 в основному є циліндричним за формою по суті з еквівалентними діаметрами. Кожний фільтруючий елемент 12, 14, 16 обгорнутий шаром тонкого листового матеріалу у формі обгортки, відомої, як обгортка тампона фільтра (не показана), що може бути сформована зі звичайних паперових матеріалів. Фільтруючий елемент 16, що перебуває далі всього від тютюнового стрижня 6 (і який буде ближче всього до рота курящого під час використання) містить в основному циліндричний джгут фільтруючого матеріалу 20, такого як ацетат целюлози. Фільтруючий матеріал 20 забезпечує фільтр, через який дим може проходити у міру затягування курящого сигаретою. Фільтруючий елемент 12, що розташований з примиканням до елемента 16, містить безперервний тампон фільтруючого матеріалу 20 з тютюновою серцевиною 10, що проходить по суті подовжньо через нього. Цей фільтруючий елемент 12 аналогічний показаному на фіг. 1, за винятком того, що він не продовжується уздовж всієї довжини фільтра 4. 4 UA 101219 C2 5 10 15 20 25 30 35 40 45 50 55 Третій фільтруючий елемент 14, що розташований між фільтруючим елементом 12, що містить тютюнову серцевину 10, і тютюновим стрижнем 6, містить тампон фільтруючого матеріалу 20, в якому диспергований адсорбент, такий як активоване вугілля 18. Активоване вугілля 18 може бути у вигляді гранульованого активованого вугілля 18, що розподілене рівномірно за всім обсягом тампона 20 з ацетату целюлози по типу "далматин", як відомо фахівцям, і як показано на фіг. 3. В альтернативному варіанті активоване вугілля 18 може бути розсипане на клейку зовнішню поверхню 26 тампона 20 з ацетату целюлози або приклеєне на внутрішню поверхню обгортки тампона, що оточує ацетат целюлози, або може бути приклеєне до бавовняної нитки, оточеної тампоном 20 з ацетату целюлози (не показана). Активоване вугілля 18 також може втримуватися у порожнині, оточеній тампоном 20 з ацетату целюлози. Активоване вугілля 18 передбачене для поліпшення характеристик вдихуваного диму за рахунок видалення токсичних хімічних речовин. Як показано на фіг. 4, у третьому варіанті здійснення фільтр 4 приєднаний до тютюнового стрижня 6. У цьому варіанті здійснення фільтр 4 містить ті ж три фільтруючі елементи 12, 14, 16, що й у другому варіанті здійснення, як зазначено вище, за винятком того, що змінено порядок елементів. Як показано на фіг. 4, фільтруючий елемент 16, який перебуває далі всього від тютюнового стрижня 6, містить фільтруючий матеріал 20, такий як ацетат целюлози, як у другому варіанті здійснення. Однак у третьому варіанті здійснення фільтруючий елемент 12, що розташований з примиканням до елемента 16, містить тампон 20 фільтруючого матеріалу, в якому дисперговані частки активованого вугілля 18. Нарешті, третій фільтруючий елемент 12, розташований між елементом 14 і стрижнем 6 з тютюну, містить безперервний тампон фільтруючого матеріалу 20, через який проходить тютюнова серцевина 10. Відповідно, положення фільтруючих елементів 12, 14 може бути змінене у другому й третьому варіантах здійснення. Як показано на фіг. 3 і 4, фільтруючі елементи 12, 14, 16 розташовані подовжньо один щодо одного з торцевою поверхнею 22, 24 кожного фільтруючого елемента 12, 14, 16, що примикає до наступного. Хоча три фільтруючі елементи 12, 14, 16 показані на фіг. 3 і 4, як по суті однакові за довжиною, мабуть, що вони можуть мати різну довжину. Наприклад, на фіг. 3 і 4 фільтруючий елемент 12, що містить тютюнову серцевину 10 може становити 12 мм у довжину, а інші елементи 14, 16 можуть становити у довжину 7,5 мм кожний, щоб загальна довжина фільтра 4 склала 27 мм. Крім того, мабуть, що фільтр 4 може містити тільки два фільтруючі елементи. Наприклад, фільтр 4 може містити фільтруючий елемент 12, що містить тютюнову серцевину 10 (довжиною приблизно 15 мм), і фільтруючий елемент 16, що містить тільки фільтруючий матеріал 20 (довжиною приблизно 12 мм), у будь-якому порядку. В альтернативному варіанті фільтр4 може містити фільтруючий елемент 12, що включає тютюнову серцевину 10, і фільтруючий елемент 14, що включає активоване вугілля 18, у будь-якому порядку. Також, фільтр 4 може містити більше трьох фільтруючих елементів 12, 14, 16. Наприклад, фільтр 4 може містити перший й другий фільтруючі елементи 16, що складаються з ацетату целюлози, третій фільтруючий елемент 14, що містить ацетат целюлози й активоване вугілля 18, і четвертий фільтруючий елемент 12, що містить витягнуту подовжньо тютюнову серцевину 10, як зазначено вище. Очевидно, що різні фільтруючі елементи 12, 14, 16 можуть бути скомпоновані у фільтрі 4 у різному альтернативному порядку. Однак у кожному варіанті здійснення щонайменше один фільтруючий елемент 12, що містить тютюнову серцевину 10, включений у фільтр 4. Як показано на фіг. 1, фільтр 4 розташований на мундштуковому кінці курильного виробу 2, щоб газоподібний потік, який містить дим, втягувався зі стрижня 6 курильного матеріалу й проходив через фільтр 4 до влучення у рот курящого. Тютюнова серцевина 10 розташована в одному або більше фільтруючих елементах 12 і проходить у поздовжньому напрямку між торцевими поверхнями 22, 24 тампона фільтруючого матеріалу 20, як зазначено відносно фіг. 2. Таким чином, тютюнова серцевина 10 розташована у безпосередній близькості від шляху газоподібного потоку у міру його проходження через фільтр 4, і, отже, може впливати на різні характеристики газоподібного потоку до того, як потік досягає рота курящого. Тютюнова серцевина 10 може, наприклад, впливати на загальні властивості газоподібного потоку, щоб поліпшити смак і аромат газоподібного потоку. В одному застосуванні передбачається, що тютюнова серцевина 10 відшкодовує ступінь характеристик смаку й аромату газоподібного потоку, які можуть бути загублені у міру проходження газоподібного потоку через фільтруючий матеріал 20 або активоване вугілля 18, яке, як відомо, впливає на смак і аромат тютюнового диму. Було зненацька виявлено, що розташування тютюнової серцевини 10, витягнутої подовжньо через тампон фільтруючого матеріалу 20, поліпшує аромат диму без шкоди для 5 UA 101219 C2 характеристик потоку диму. Даний винахід також охоплює інші модифікації й варіанти, що попадають у рамки обсягу формули винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Фільтруючий елемент для курильного виробу, що містить тампон фільтруючого матеріалу, тютюнову серцевину, витягнуту по суті подовжньо через тампон фільтруючого матеріалу, і засіб для обгортання, обгорнений навколо щонайменше ділянки подовжньо витягнутої поверхні тютюнової серцевини. 2. Фільтруючий елемент за п. 1, який відрізняється тим, що тютюнова серцевина витягнута по суті подовжньо між взаємно протилежними торцевими поверхнями тампона фільтруючого матеріалу. 3. Фільтруючий елемент за п. 2, який відрізняється тим, що тютюнова серцевина витягнута у напрямку, по суті паралельному бічній поверхні тампона фільтруючого матеріалу, що по суті перпендикулярна одній або обом торцевим поверхням. 4. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що тютюнова серцевина проходить через внутрішню ділянку фільтруючого матеріалу й оточена фільтруючим матеріалом. 5. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що тютюнова серцевина проходить по суті по центру тампона фільтруючого матеріалу. 6. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що тютюнова серцевина містить різаний тютюн, подрібнений тютюн, відновлений тютюн, тютюнове волокно, тютюновий лист, подрібнену пластину тютюнового листа, подрібнену тютюнову суміш і(або) тютюнове стебло. 7. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що тютюнова серцевина має по суті циліндричну форму. 8. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що засіб для обгортання по суті пропускає повітря. 9. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що засіб для обгортання сформований з будь-якого звичайного паперового матеріалу. 10. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що засіб для обгортання перебуває у контакті по суті з усією подовжньо витягнутою бічною поверхнею тютюнової серцевини. 11. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що тютюнова серцевина містить або отримана щонайменше з поздовжньої секції тютюнового стрижня курильного виробу. 12. Фільтруючий елемент для курильного виробу, що містить тампон фільтруючого матеріалу й тютюнову серцевину, витягнуту по суті подовжньо через тампон фільтруючого матеріалу, причому тютюнова серцевина містить або отримана з поздовжньої секції тютюнового стрижня курильного виробу. 13. Фільтруючий елемент за п. 12, який відрізняється тим, що тютюнова серцевина містить або отримана з поздовжньої секції тютюнового стрижня тонкого курильного виробу. 14. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що тютюнова серцевина у фільтруючому елементі становить від 3 до 8 мм у діаметрі, переважно від 4 до 6 мм у діаметрі. 15. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що фільтруючий матеріал містить ацетат целюлози. 16. Фільтруючий елемент за будь-яким із попередніх пунктів, який відрізняється тим, що діаметр тампона фільтруючого матеріалу становить від 5 до 15 мм, переважно від 7 до 9 мм. 17. Фільтр для курильного виробу, що містить фільтруючий елемент за будь-яким із попередніх пунктів. 18. Фільтр за п. 17, який відрізняється тим, що містить декілька фільтруючих елементів щонайменше один із яких є фільтруючим елементом за будь-яким із пп. 1-16. 19. Фільтр за будь-яким із пп. 17 або 18, який відрізняється тим, що містить адсорбуючий фільтруючий елемент, який містить адсорбуючий матеріал. 20. Фільтр за п. 19, який відрізняється тим, що адсорбуючим матеріалом є активоване вугілля. 21. Фільтр за будь-яким із пп. 17-20, який відрізняється тим, що містить фільтруючий елемент, який містить фільтруючий матеріал і не містить тютюнової серцевини або адсорбуючого матеріалу. 6 UA 101219 C2 5 10 15 22. Курильний виріб, що містить фільтруючий елемент за будь-яким із пп. 1-16 або фільтр за будь-яким із пп. 17-21. 23. Спосіб виготовлення фільтруючого елемента для курильного виробу, що включає забезпечення тютюнової серцевини, яка проходить через тампон фільтруючого матеріалу, причому тютюнову серцевину розміщають так, що вона проходить по суті подовжньо через тампон фільтруючого матеріалу, і розміщають засіб для обгортання щонайменше навколо ділянки подовжньо витягнутої поверхні тютюнової серцевини. 24. Спосіб виготовлення фільтруючого елемента для курильного виробу, що включає забезпечення тютюнової серцевини, яка проходить через тампон фільтруючого матеріалу, причому тютюнову серцевину розміщають так, що вона проходить по суті подовжньо через тампон фільтруючого матеріалу, і тютюнова серцевина містить або отримана з поздовжньої секції тютюнового стрижня курильного виробу. 25. Спосіб за п. 24, який відрізняється тим, що включає стадію, на якій розміщають поздовжню секцію тютюнового стрижня тонкого курильного виробу так, щоб вона проходила по суті подовжньо через тампон фільтруючого матеріалу. 26. Спосіб за будь-яким із пп. 23-25, який відрізняється тим, що включає стадію, на якій вводять тютюнову серцевину у по суті центральну частину фільтруючого матеріалу. 7 UA 101219 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
