Захисна маска для кріплення на захисному шоломі, зокрема для працівника лісового господарства

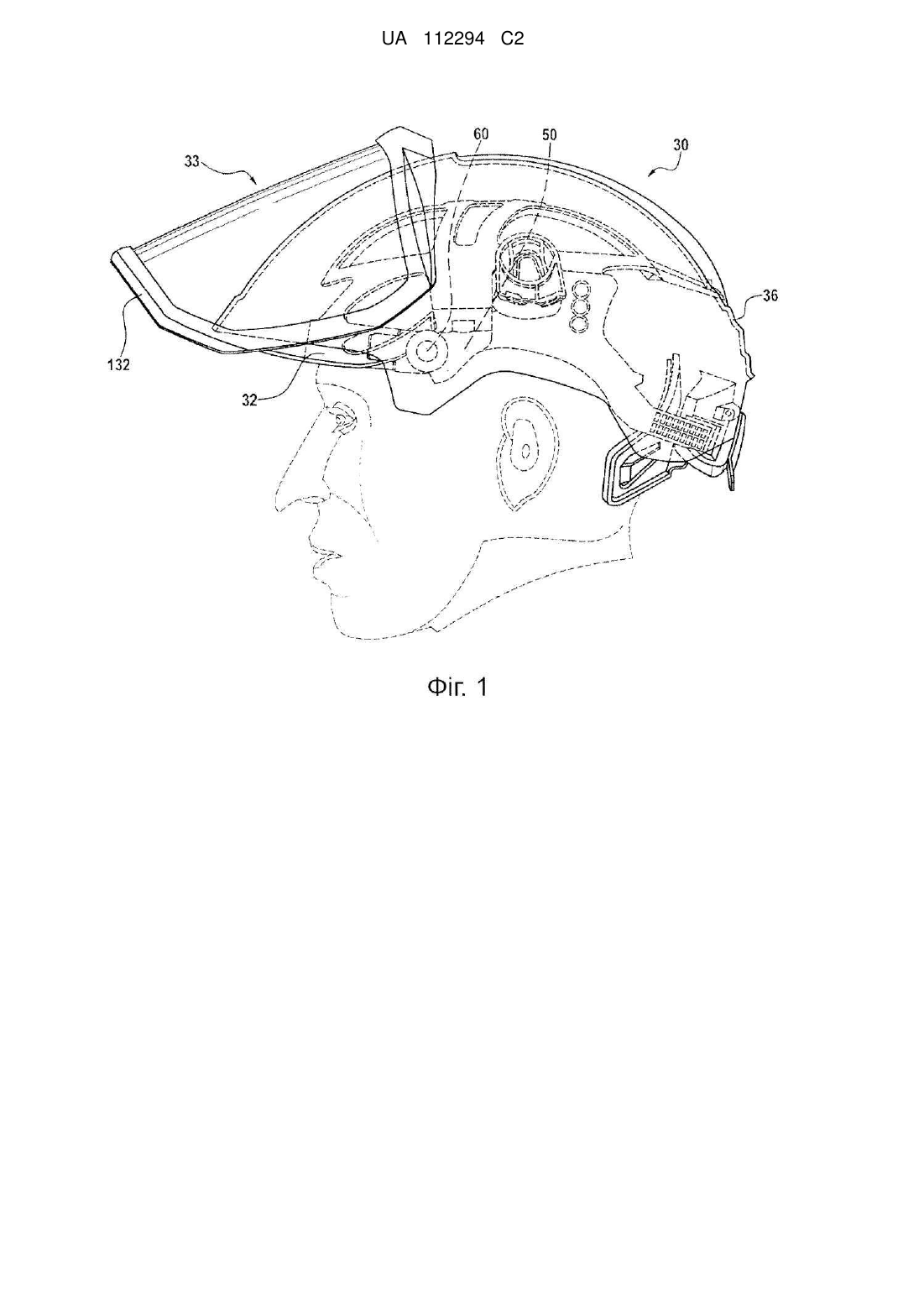

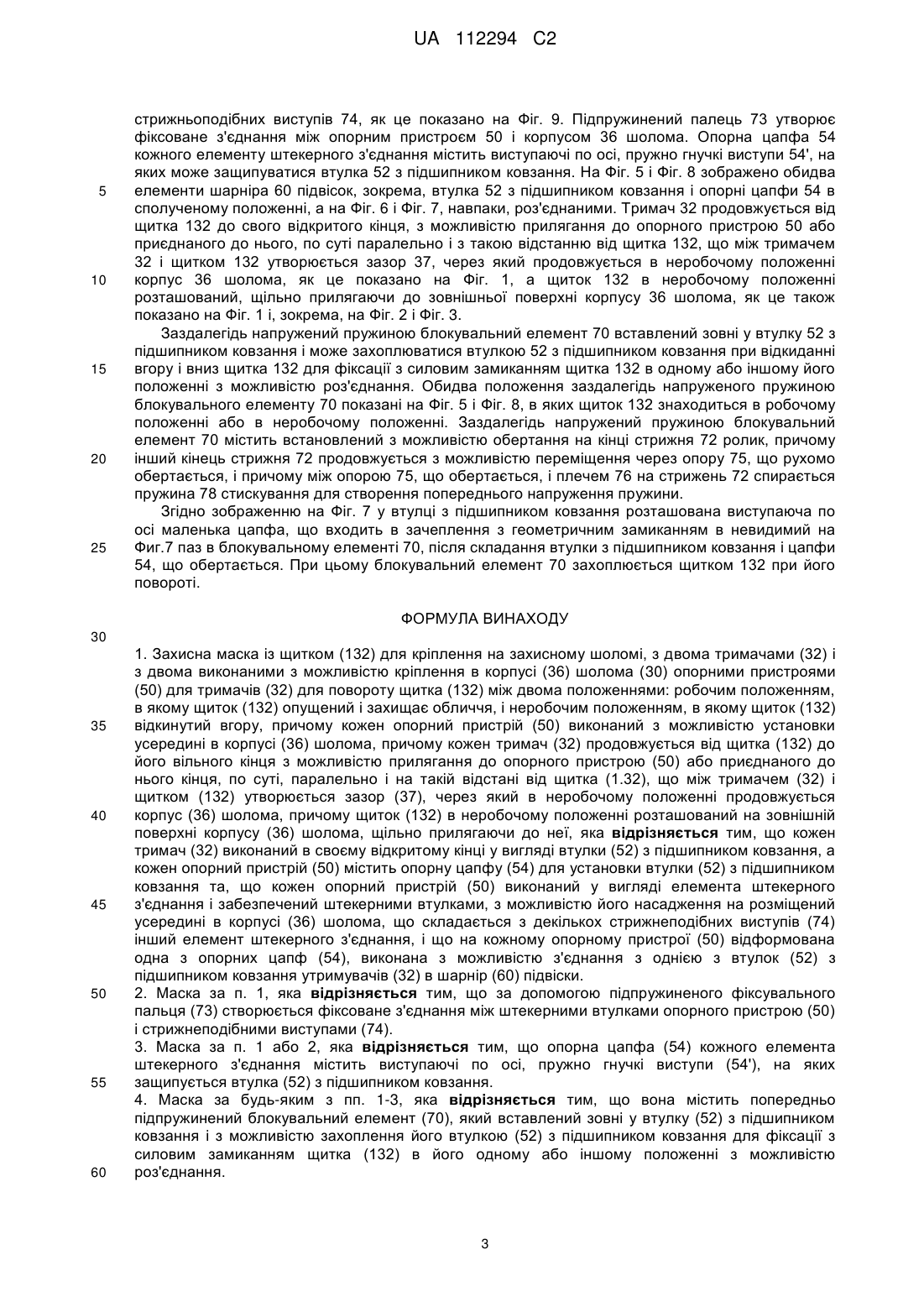

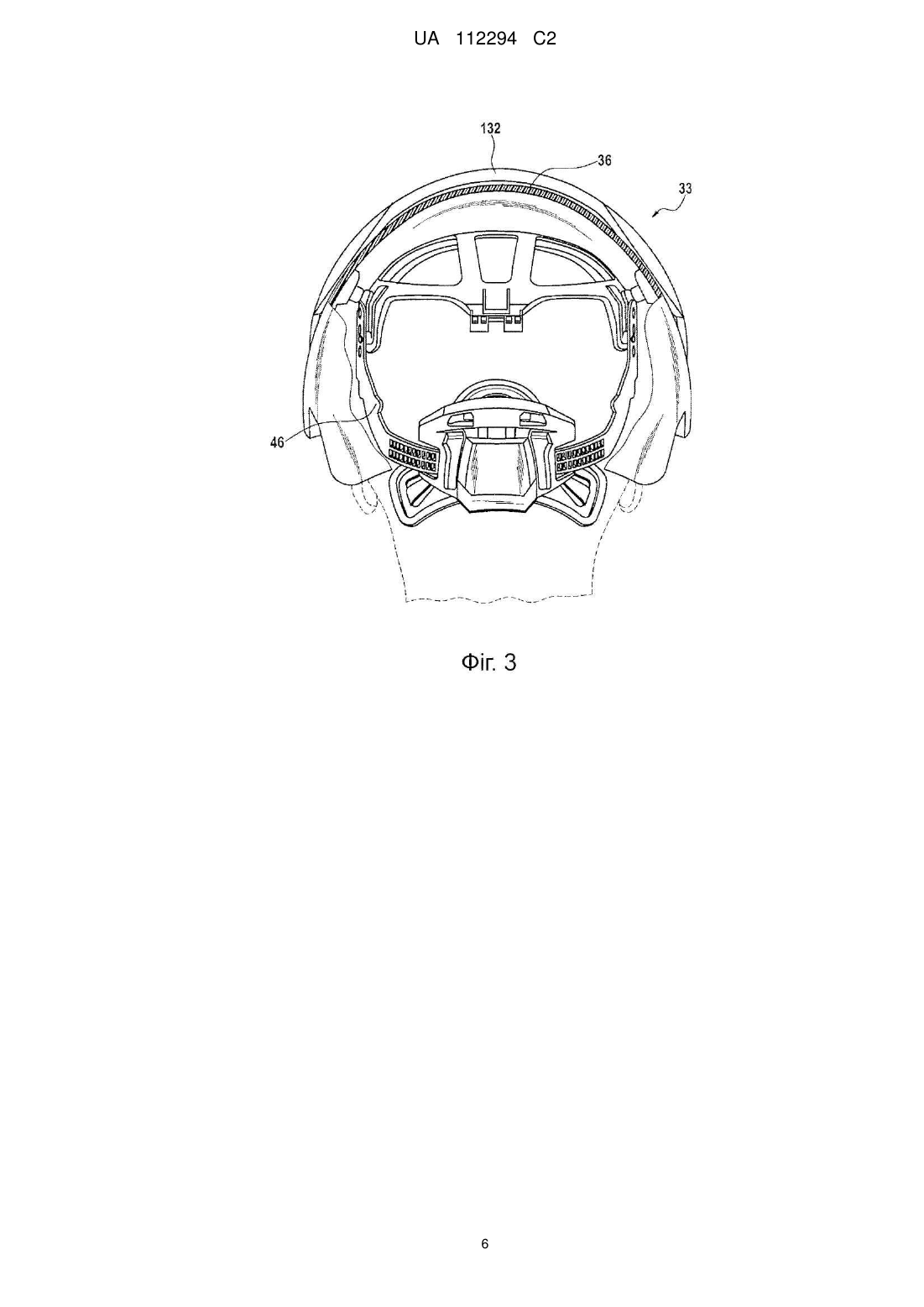

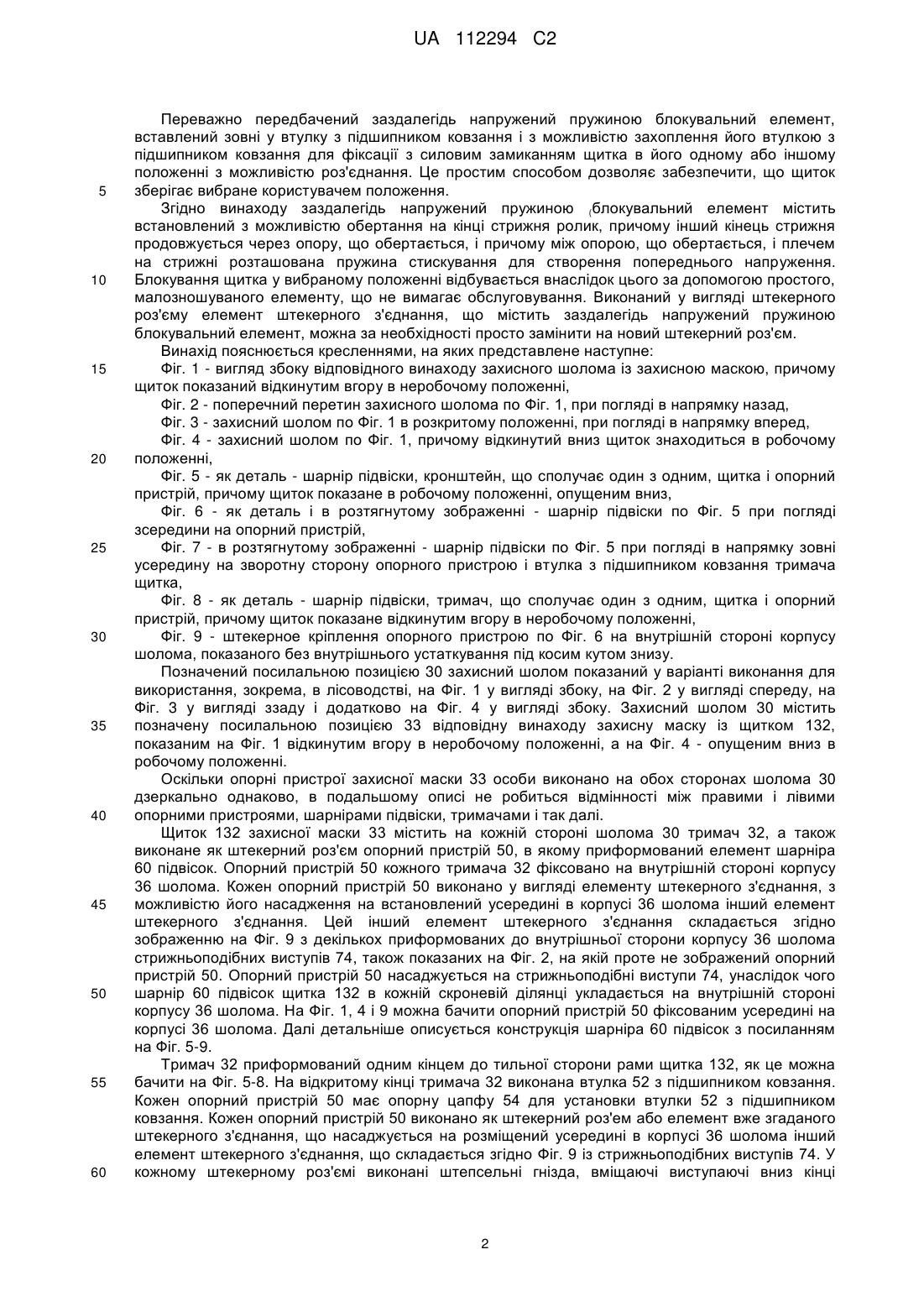

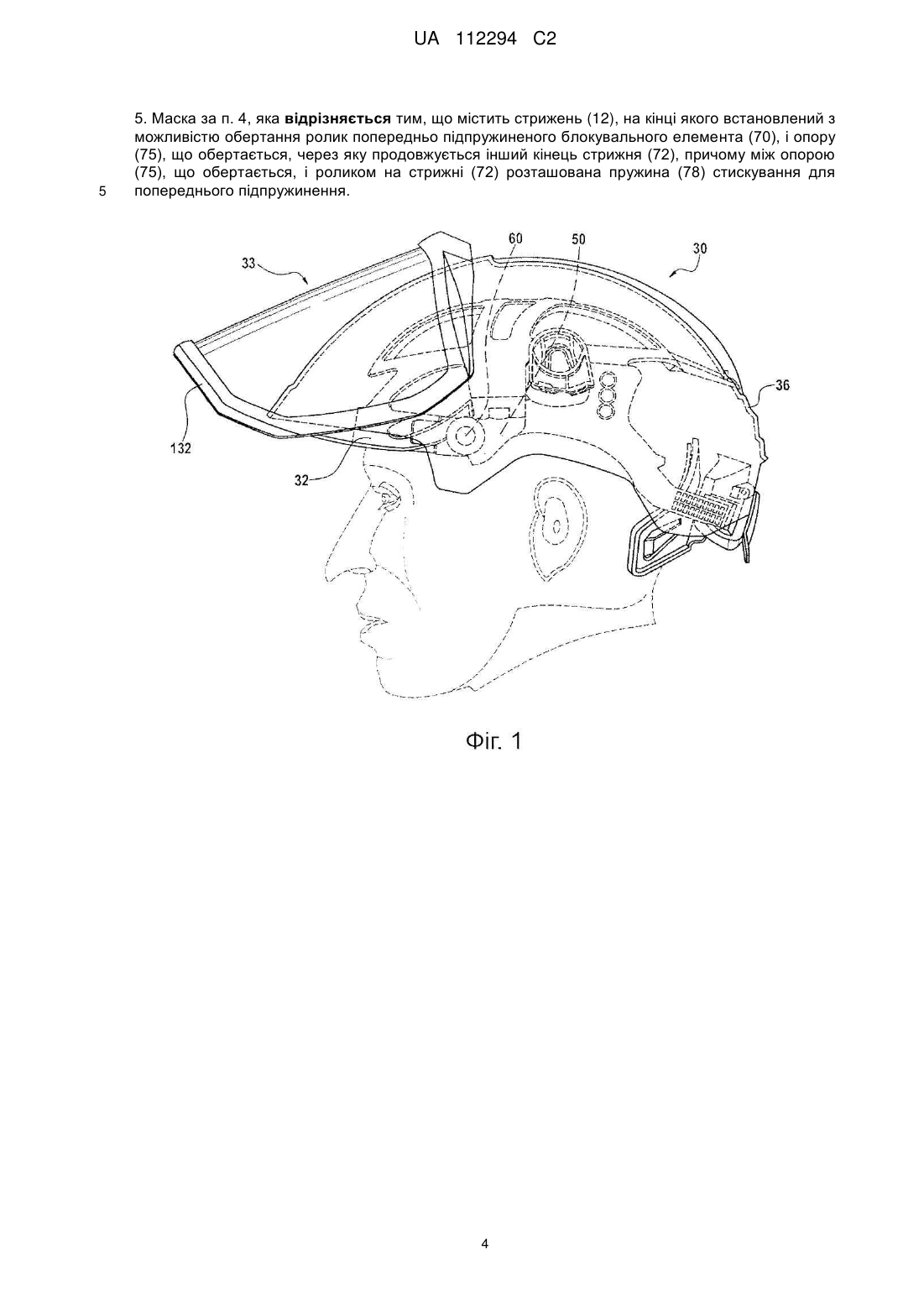

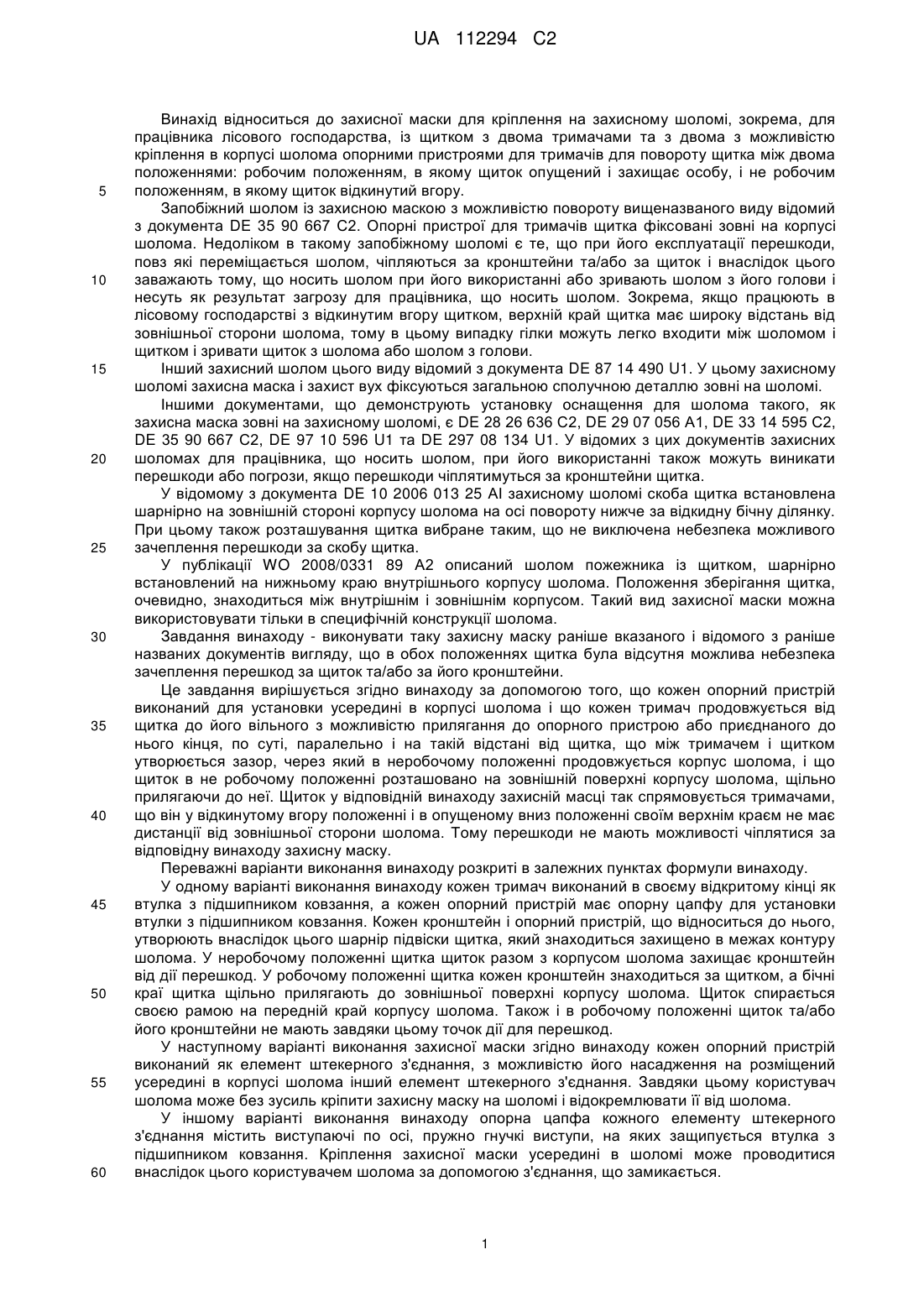

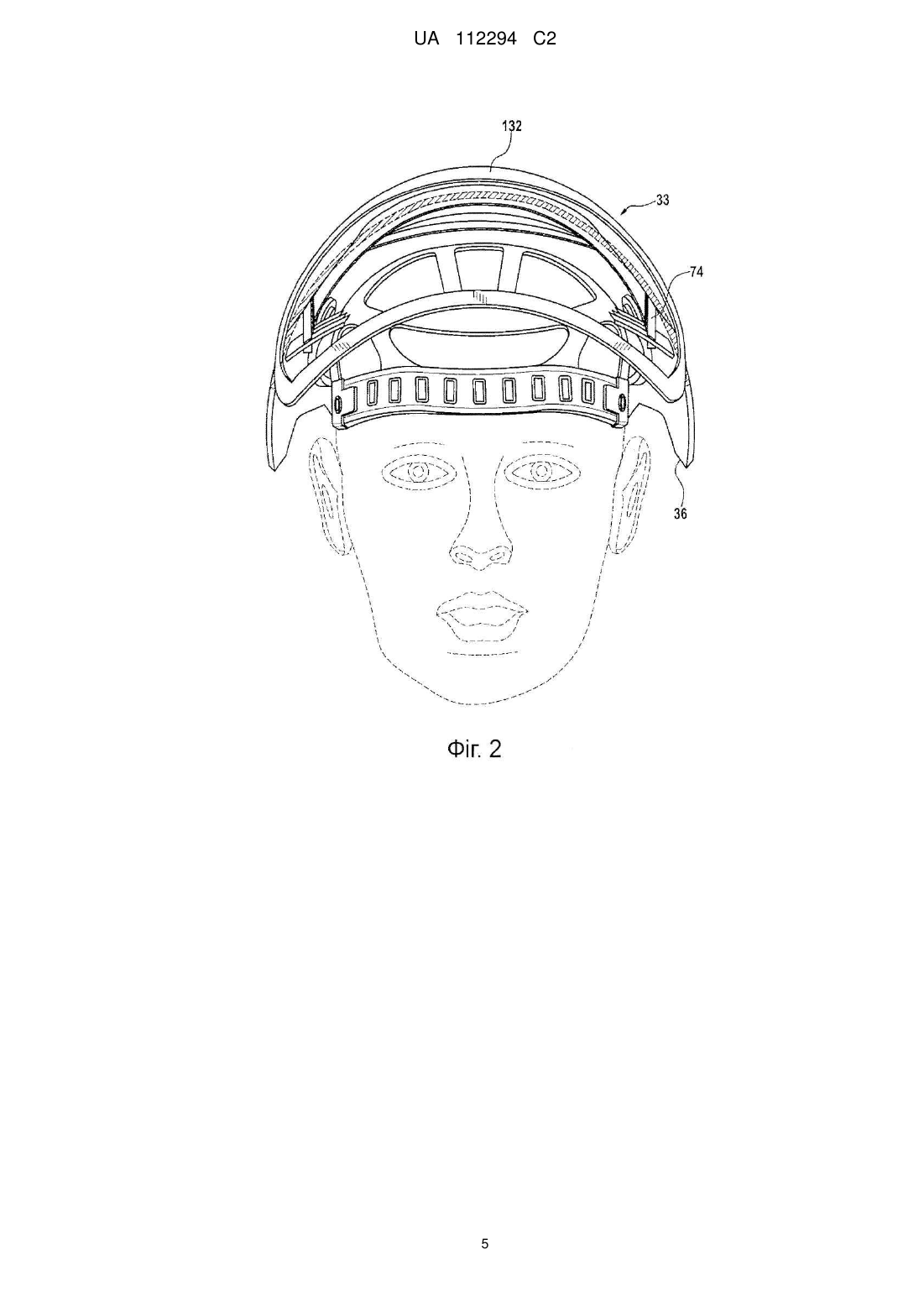

Реферат: Винахід належить до захисної маски (33) для кріплення на захисному шоломі (30), зокрема для працівників лісового господарства. Щиток (132) має два тримачі (32) і два з можливістю кріплення усередині в корпусі (36) шолома опорних пристрої (50) для тримачів (32) для повороту щитка (132) між двома положеннями: робочим положенням, в якому щиток (132) опущений і захищає особу, та неробочим положенням, в якому щиток (132) відкинутий вгору. Кожен тримач (32) продовжується від щитка (132) до його вільного з можливістю приєднання до опорного пристрою (50) кінця, по суті, паралельно і на такій відстані від щитка (132), що між тримачем (32) і щитком (132) утворюється зазор (37), через який в неробочому положенні продовжується корпус (36) шолома, і щиток (132) в неробочому положенні розташований на зовнішній поверхні корпусу (36) шолома, щільно прилягаючи до неї. UA 112294 C2 (12) UA 112294 C2 UA 112294 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до захисної маски для кріплення на захисному шоломі, зокрема, для працівника лісового господарства, із щитком з двома тримачами та з двома з можливістю кріплення в корпусі шолома опорними пристроями для тримачів для повороту щитка між двома положеннями: робочим положенням, в якому щиток опущений і захищає особу, і не робочим положенням, в якому щиток відкинутий вгору. Запобіжний шолом із захисною маскою з можливістю повороту вищеназваного виду відомий з документа DE 35 90 667 С2. Опорні пристрої для тримачів щитка фіксовані зовні на корпусі шолома. Недоліком в такому запобіжному шоломі є те, що при його експлуатації перешкоди, повз які переміщається шолом, чіпляються за кронштейни та/або за щиток і внаслідок цього заважають тому, що носить шолом при його використанні або зривають шолом з його голови і несуть як результат загрозу для працівника, що носить шолом. Зокрема, якщо працюють в лісовому господарстві з відкинутим вгору щитком, верхній край щитка має широку відстань від зовнішньої сторони шолома, тому в цьому випадку гілки можуть легко входити між шоломом і щитком і зривати щиток з шолома або шолом з голови. Інший захисний шолом цього виду відомий з документа DE 87 14 490 U1. У цьому захисному шоломі захисна маска і захист вух фіксуються загальною сполучною деталлю зовні на шоломі. Іншими документами, що демонструють установку оснащення для шолома такого, як захисна маска зовні на захисному шоломі, є DE 28 26 636 С2, DE 29 07 056 А1, DE 33 14 595 С2, DE 35 90 667 С2, DE 97 10 596 U1 та DE 297 08 134 U1. У відомих з цих документів захисних шоломах для працівника, що носить шолом, при його використанні також можуть виникати перешкоди або погрози, якщо перешкоди чіплятимуться за кронштейни щитка. У відомому з документа DE 10 2006 013 25 ΑΙ захисному шоломі скоба щитка встановлена шарнірно на зовнішній стороні корпусу шолома на осі повороту нижче за відкидну бічну ділянку. При цьому також розташування щитка вибране таким, що не виключена небезпека можливого зачеплення перешкоди за скобу щитка. У публікації WO 2008/0331 89 А2 описаний шолом пожежника із щитком, шарнірно встановлений на нижньому краю внутрішнього корпусу шолома. Положення зберігання щитка, очевидно, знаходиться між внутрішнім і зовнішнім корпусом. Такий вид захисної маски можна використовувати тільки в специфічній конструкції шолома. Завдання винаходу - виконувати таку захисну маску раніше вказаного і відомого з раніше названих документів вигляду, що в обох положеннях щитка була відсутня можлива небезпека зачеплення перешкод за щиток та/або за його кронштейни. Це завдання вирішується згідно винаходу за допомогою того, що кожен опорний пристрій виконаний для установки усередині в корпусі шолома і що кожен тримач продовжується від щитка до його вільного з можливістю прилягання до опорного пристрою або приєднаного до нього кінця, по суті, паралельно і на такій відстані від щитка, що між тримачем і щитком утворюється зазор, через який в неробочому положенні продовжується корпус шолома, і що щиток в не робочому положенні розташовано на зовнішній поверхні корпусу шолома, щільно прилягаючи до неї. Щиток у відповідній винаходу захисній масці так спрямовується тримачами, що він у відкинутому вгору положенні і в опущеному вниз положенні своїм верхнім краєм не має дистанції від зовнішньої сторони шолома. Тому перешкоди не мають можливості чіплятися за відповідну винаходу захисну маску. Переважні варіанти виконання винаходу розкриті в залежних пунктах формули винаходу. У одному варіанті виконання винаходу кожен тримач виконаний в своєму відкритому кінці як втулка з підшипником ковзання, а кожен опорний пристрій має опорну цапфу для установки втулки з підшипником ковзання. Кожен кронштейн і опорний пристрій, що відноситься до нього, утворюють внаслідок цього шарнір підвіски щитка, який знаходиться захищено в межах контуру шолома. У неробочому положенні щитка щиток разом з корпусом шолома захищає кронштейн від дії перешкод. У робочому положенні щитка кожен кронштейн знаходиться за щитком, а бічні краї щитка щільно прилягають до зовнішньої поверхні корпусу шолома. Щиток спирається своєю рамою на передній край корпусу шолома. Також і в робочому положенні щиток та/або його кронштейни не мають завдяки цьому точок дії для перешкод. У наступному варіанті виконання захисної маски згідно винаходу кожен опорний пристрій виконаний як елемент штекерного з'єднання, з можливістю його насадження на розміщений усередині в корпусі шолома інший елемент штекерного з'єднання. Завдяки цьому користувач шолома може без зусиль кріпити захисну маску на шоломі і відокремлювати її від шолома. У іншому варіанті виконання винаходу опорна цапфа кожного елементу штекерного з'єднання містить виступаючі по осі, пружно гнучкі виступи, на яких защипується втулка з підшипником ковзання. Кріплення захисної маски усередині в шоломі може проводитися внаслідок цього користувачем шолома за допомогою з'єднання, що замикається. 1 UA 112294 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно передбачений заздалегідь напружений пружиною блокувальний елемент, вставлений зовні у втулку з підшипником ковзання і з можливістю захоплення його втулкою з підшипником ковзання для фіксації з силовим замиканням щитка в його одному або іншому положенні з можливістю роз'єднання. Це простим способом дозволяє забезпечити, що щиток зберігає вибране користувачем положення. Згідно винаходу заздалегідь напружений пружиною (блокувальний елемент містить встановлений з можливістю обертання на кінці стрижня ролик, причому інший кінець стрижня продовжується через опору, що обертається, і причому між опорою, що обертається, і плечем на стрижні розташована пружина стискування для створення попереднього напруження. Блокування щитка у вибраному положенні відбувається внаслідок цього за допомогою простого, малозношуваного елементу, що не вимагає обслуговування. Виконаний у вигляді штекерного роз'єму елемент штекерного з'єднання, що містить заздалегідь напружений пружиною блокувальний елемент, можна за необхідності просто замінити на новий штекерний роз'єм. Винахід пояснюється кресленнями, на яких представлене наступне: Фіг. 1 - вигляд збоку відповідного винаходу захисного шолома із захисною маскою, причому щиток показаний відкинутим вгору в неробочому положенні, Фіг. 2 - поперечний перетин захисного шолома по Фіг. 1, при погляді в напрямку назад, Фіг. 3 - захисний шолом по Фіг. 1 в розкритому положенні, при погляді в напрямку вперед, Фіг. 4 - захисний шолом по Фіг. 1, причому відкинутий вниз щиток знаходиться в робочому положенні, Фіг. 5 - як деталь - шарнір підвіски, кронштейн, що сполучає один з одним, щитка і опорний пристрій, причому щиток показане в робочому положенні, опущеним вниз, Фіг. 6 - як деталь і в розтягнутому зображенні - шарнір підвіски по Фіг. 5 при погляді зсередини на опорний пристрій, Фіг. 7 - в розтягнутому зображенні - шарнір підвіски по Фіг. 5 при погляді в напрямку зовні усередину на зворотну сторону опорного пристрою і втулка з підшипником ковзання тримача щитка, Фіг. 8 - як деталь - шарнір підвіски, тримач, що сполучає один з одним, щитка і опорний пристрій, причому щиток показане відкинутим вгору в неробочому положенні, Фіг. 9 - штекерное кріплення опорного пристрою по Фіг. 6 на внутрішній стороні корпусу шолома, показаного без внутрішнього устаткування під косим кутом знизу. Позначений посилальною позицією 30 захисний шолом показаний у варіанті виконання для використання, зокрема, в лісоводстві, на Фіг. 1 у вигляді збоку, на Фіг. 2 у вигляді спереду, на Фіг. 3 у вигляді ззаду і додатково на Фіг. 4 у вигляді збоку. Захисний шолом 30 містить позначену посилальною позицією 33 відповідну винаходу захисну маску із щитком 132, показаним на Фіг. 1 відкинутим вгору в неробочому положенні, а на Фіг. 4 - опущеним вниз в робочому положенні. Оскільки опорні пристрої захисної маски 33 особи виконано на обох сторонах шолома 30 дзеркально однаково, в подальшому описі не робиться відмінності між правими і лівими опорними пристроями, шарнірами підвіски, тримачами і так далі. Щиток 132 захисної маски 33 містить на кожній стороні шолома 30 тримач 32, а також виконане як штекерний роз'єм опорний пристрій 50, в якому приформований елемент шарніра 60 підвісок. Опорний пристрій 50 кожного тримача 32 фіксовано на внутрішній стороні корпусу 36 шолома. Кожен опорний пристрій 50 виконано у вигляді елементу штекерного з'єднання, з можливістю його насадження на встановлений усередині в корпусі 36 шолома інший елемент штекерного з'єднання. Цей інший елемент штекерного з'єднання складається згідно зображенню на Фіг. 9 з декількох приформованих до внутрішньої сторони корпусу 36 шолома стрижньоподібних виступів 74, також показаних на Фіг. 2, на якій проте не зображений опорний пристрій 50. Опорний пристрій 50 насаджується на стрижньоподібні виступи 74, унаслідок чого шарнір 60 підвісок щитка 132 в кожній скроневій ділянці укладається на внутрішній стороні корпусу 36 шолома. На Фіг. 1, 4 і 9 можна бачити опорний пристрій 50 фіксованим усередині на корпусі 36 шолома. Далі детальніше описується конструкція шарніра 60 підвісок з посиланням на Фіг. 5-9. Тримач 32 приформований одним кінцем до тильної сторони рами щитка 132, як це можна бачити на Фіг. 5-8. На відкритому кінці тримача 32 виконана втулка 52 з підшипником ковзання. Кожен опорний пристрій 50 має опорну цапфу 54 для установки втулки 52 з підшипником ковзання. Кожен опорний пристрій 50 виконано як штекерний роз'ем або елемент вже згаданого штекерного з'єднання, що насаджується на розміщений усередині в корпусі 36 шолома інший елемент штекерного з'єднання, що складається згідно Фіг. 9 із стрижньоподібних виступів 74. У кожному штекерному роз'ємі виконані штепсельні гнізда, вміщаючі виступаючі вниз кінці 2 UA 112294 C2 5 10 15 20 25 стрижньоподібних виступів 74, як це показано на Фіг. 9. Підпружинений палець 73 утворює фіксоване з'єднання між опорним пристроєм 50 і корпусом 36 шолома. Опорна цапфа 54 кожного елементу штекерного з'єднання містить виступаючі по осі, пружно гнучкі виступи 54', на яких може защипуватися втулка 52 з підшипником ковзання. На Фіг. 5 і Фіг. 8 зображено обидва елементи шарніра 60 підвісок, зокрема, втулка 52 з підшипником ковзання і опорні цапфи 54 в сполученому положенні, а на Фіг. 6 і Фіг. 7, навпаки, роз'єднаними. Тримач 32 продовжується від щитка 132 до свого відкритого кінця, з можливістю прилягання до опорного пристрою 50 або приєднаного до нього, по суті паралельно і з такою відстанню від щитка 132, що між тримачем 32 і щитком 132 утворюється зазор 37, через який продовжується в неробочому положенні корпус 36 шолома, як це показано на Фіг. 1, а щиток 132 в неробочому положенні розташований, щільно прилягаючи до зовнішньої поверхні корпусу 36 шолома, як це також показано на Фіг. 1 і, зокрема, на Фіг. 2 і Фіг. 3. Заздалегідь напружений пружиною блокувальний елемент 70 вставлений зовні у втулку 52 з підшипником ковзання і може захоплюватися втулкою 52 з підшипником ковзання при відкиданні вгору і вниз щитка 132 для фіксації з силовим замиканням щитка 132 в одному або іншому його положенні з можливістю роз'єднання. Обидва положення заздалегідь напруженого пружиною блокувального елементу 70 показані на Фіг. 5 і Фіг. 8, в яких щиток 132 знаходиться в робочому положенні або в неробочому положенні. Заздалегідь напружений пружиною блокувальний елемент 70 містить встановлений з можливістю обертання на кінці стрижня 72 ролик, причому інший кінець стрижня 72 продовжується з можливістю переміщення через опору 75, що рухомо обертається, і причому між опорою 75, що обертається, і плечем 76 на стрижень 72 спирається пружина 78 стискування для створення попереднього напруження пружини. Згідно зображенню на Фіг. 7 у втулці з підшипником ковзання розташована виступаюча по осі маленька цапфа, що входить в зачеплення з геометричним замиканням в невидимий на Фиг.7 паз в блокувальному елементі 70, після складання втулки з підшипником ковзання і цапфи 54, що обертається. При цьому блокувальний елемент 70 захоплюється щитком 132 при його повороті. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Захисна маска із щитком (132) для кріплення на захисному шоломі, з двома тримачами (32) і з двома виконаними з можливістю кріплення в корпусі (36) шолома (30) опорними пристроями (50) для тримачів (32) для повороту щитка (132) між двома положеннями: робочим положенням, в якому щиток (132) опущений і захищає обличчя, і неробочим положенням, в якому щиток (132) відкинутий вгору, причому кожен опорний пристрій (50) виконаний з можливістю установки усередині в корпусі (36) шолома, причому кожен тримач (32) продовжується від щитка (132) до його вільного кінця з можливістю прилягання до опорного пристрою (50) або приєднаного до нього кінця, по суті, паралельно і на такій відстані від щитка (1.32), що між тримачем (32) і щитком (132) утворюється зазор (37), через який в неробочому положенні продовжується корпус (36) шолома, причому щиток (132) в неробочому положенні розташований на зовнішній поверхні корпусу (36) шолома, щільно прилягаючи до неї, яка відрізняється тим, що кожен тримач (32) виконаний в своєму відкритому кінці у вигляді втулки (52) з підшипником ковзання, а кожен опорний пристрій (50) містить опорну цапфу (54) для установки втулки (52) з підшипником ковзання та, що кожен опорний пристрій (50) виконаний у вигляді елемента штекерного з'єднання і забезпечений штекерними втулками, з можливістю його насадження на розміщений усередині в корпусі (36) шолома, що складається з декількох стрижнеподібних виступів (74) інший елемент штекерного з'єднання, і що на кожному опорному пристрої (50) відформована одна з опорних цапф (54), виконана з можливістю з'єднання з однією з втулок (52) з підшипником ковзання утримувачів (32) в шарнір (60) підвіски. 2. Маска за п. 1, яка відрізняється тим, що за допомогою підпружиненого фіксувального пальця (73) створюється фіксоване з'єднання між штекерними втулками опорного пристрою (50) і стрижнеподібними виступами (74). 3. Маска за п. 1 або 2, яка відрізняється тим, що опорна цапфа (54) кожного елемента штекерного з'єднання містить виступаючі по осі, пружно гнучкі виступи (54'), на яких защипується втулка (52) з підшипником ковзання. 4. Маска за будь-яким з пп. 1-3, яка відрізняється тим, що вона містить попередньо підпружинений блокувальний елемент (70), який вставлений зовні у втулку (52) з підшипником ковзання і з можливістю захоплення його втулкою (52) з підшипником ковзання для фіксації з силовим замиканням щитка (132) в його одному або іншому положенні з можливістю роз'єднання. 3 UA 112294 C2 5 5. Маска за п. 4, яка відрізняється тим, що містить стрижень (12), на кінці якого встановлений з можливістю обертання ролик попередньо підпружиненого блокувального елемента (70), і опору (75), що обертається, через яку продовжується інший кінець стрижня (72), причому між опорою (75), що обертається, і роликом на стрижні (72) розташована пружина (78) стискування для попереднього підпружинення. 4 UA 112294 C2 5 UA 112294 C2 6 UA 112294 C2 7 UA 112294 C2 8 UA 112294 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
