Внутрішнє пристосування для захисного шолома, зокрема для робітників лісового господарства

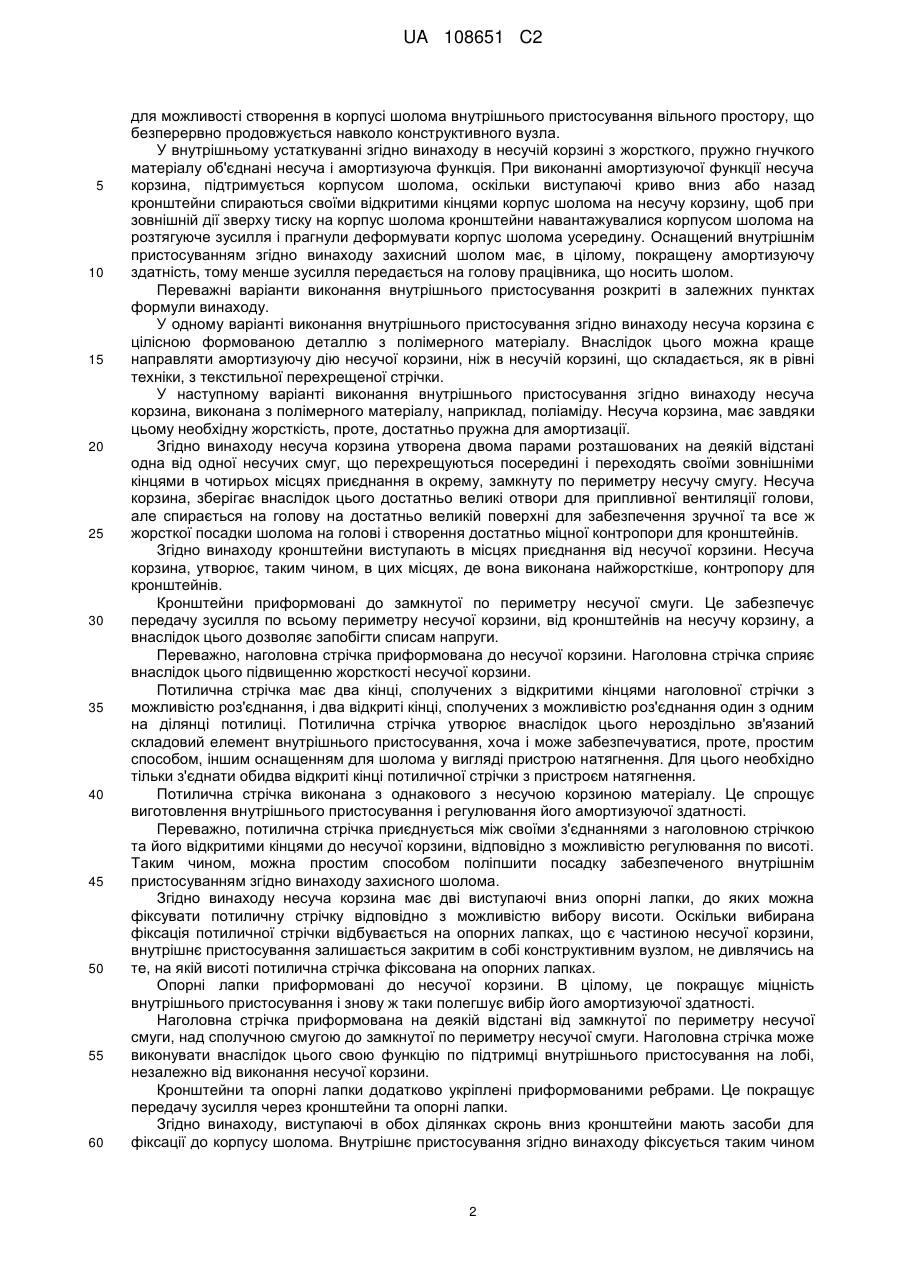

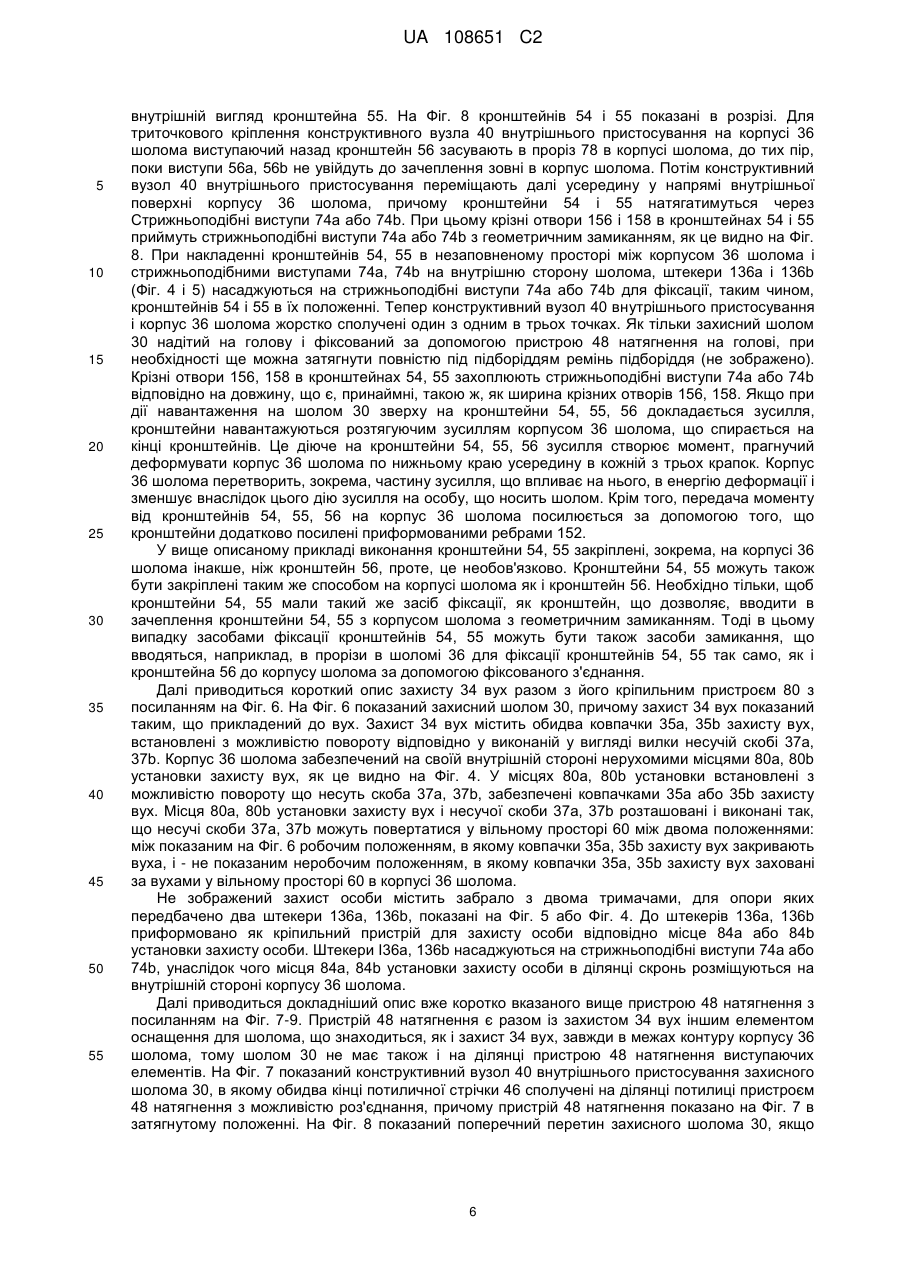

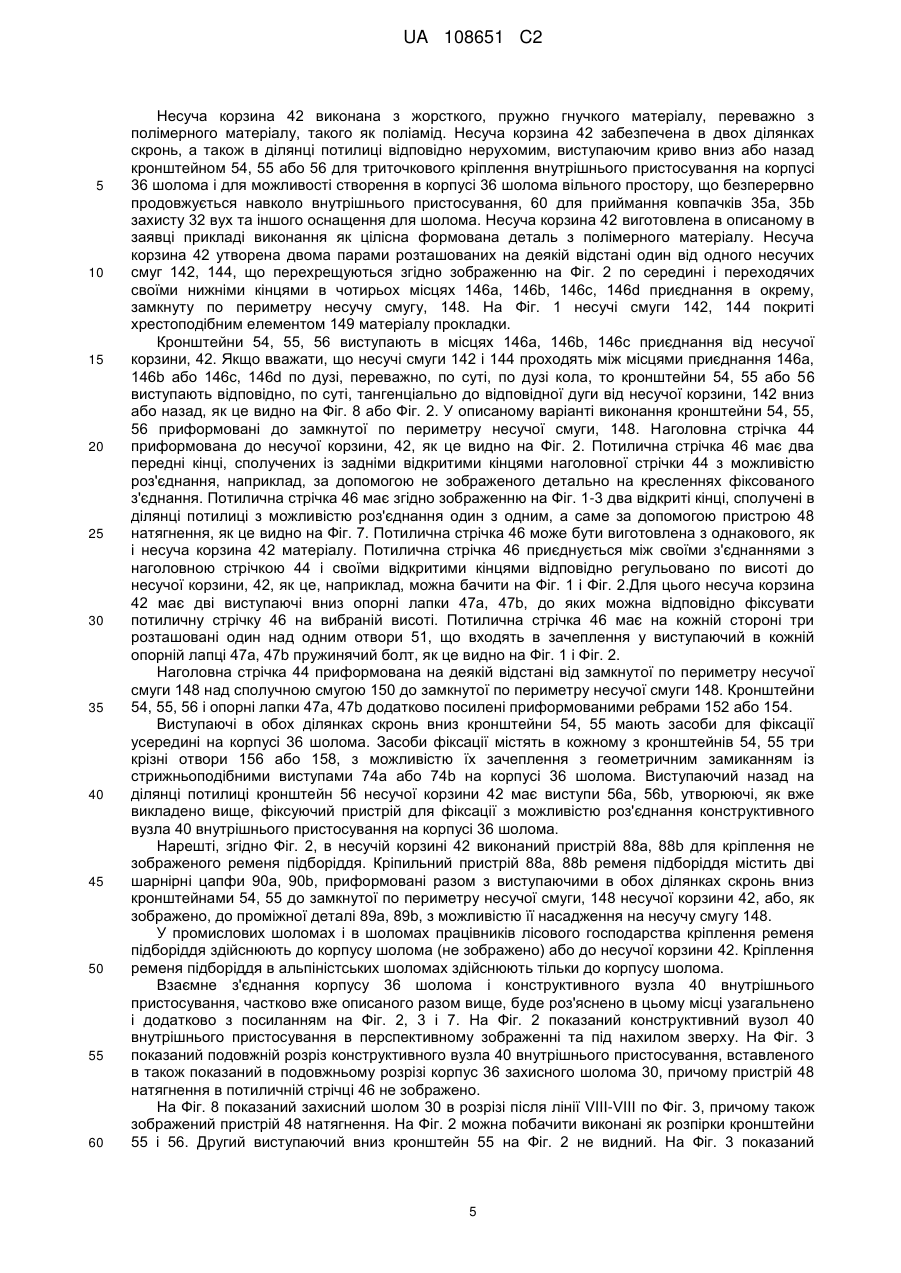

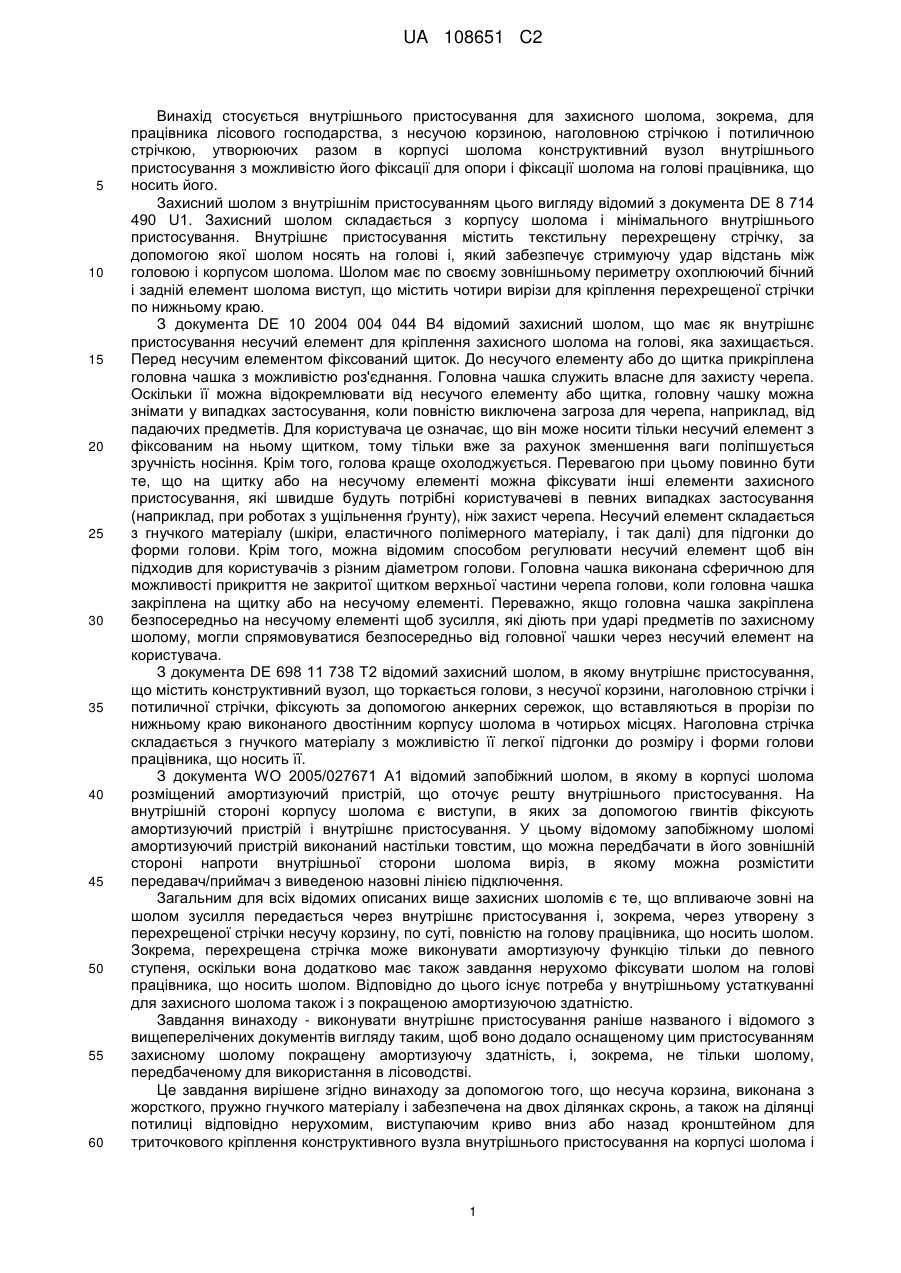

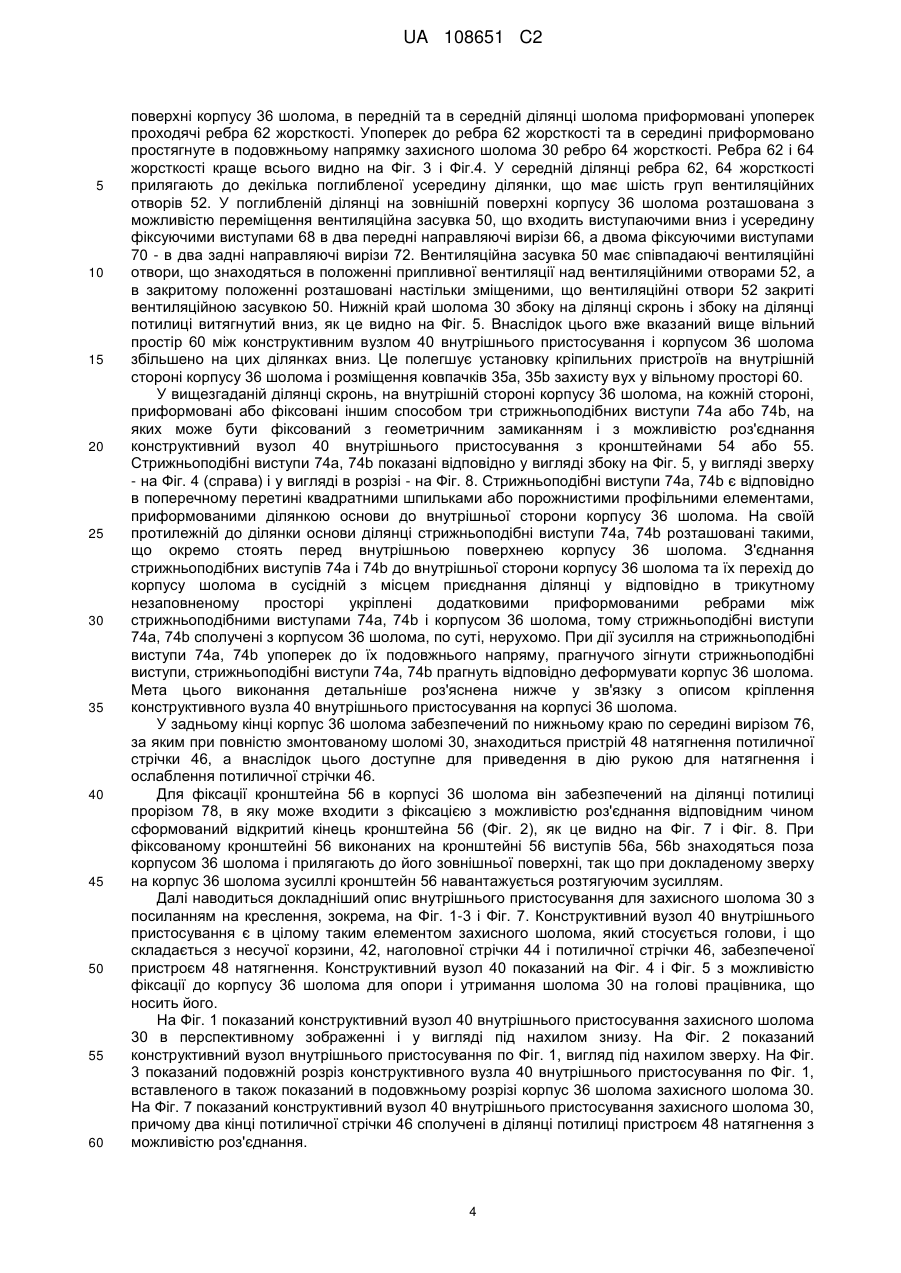

Реферат: Винахід належить до внутрішнього пристосування для захисного шолома, зокрема для працівників лісового господарства. Внутрішнє пристосування для захисного шолома (30) з наголовною стрічкою (44), потиличною стрічкою (46) і декількома несучими смугами (142, 144, 148), що утворюють разом і фіксують на корпусі (36) шолома конструктивний вузол (40) внутрішнього пристосування для опори і фіксації шолома (30) на голові працівника. Несучі смуги (142, 144, 148) утворюють несучу корзину (42), яка виконана з жорсткого, пружно гнучкого матеріалу і забезпечена на двох ділянках скронь, а також на ділянці потилиці відповідно нерухомим кронштейном (54, 55, 56), що виступає під нахилом вниз або назад, для триточкового кріплення конструктивного вузла (40) внутрішнього пристосування на внутрішній стороні корпусу (36) шолома, і безперервно продовжується навколо конструктивного вузла (40) для формування в корпусі (36) шолома внутрішнього пристосування вільного простору (60) для прийому ковпачків (35а, 35b) захисту вух і поворотних у вільному просторі (60) між двома положеннями несучих скоб (37а, 37b) захисту (34) вух, а також іншого оснащення для шолома, такого як пристрій (48) натягнення потиличної стрічки (46). Внутрішнє пристосування згідно з винаходом забезпечує, завдяки своїх власній жорсткості і конструкції, кріплення ременя підборіддя безпосередньо до несучої корзини. UA 108651 C2 (12) UA 108651 C2 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується внутрішнього пристосування для захисного шолома, зокрема, для працівника лісового господарства, з несучою корзиною, наголовною стрічкою і потиличною стрічкою, утворюючих разом в корпусі шолома конструктивний вузол внутрішнього пристосування з можливістю його фіксації для опори і фіксації шолома на голові працівника, що носить його. Захисний шолом з внутрішнім пристосуванням цього вигляду відомий з документа DE 8 714 490 U1. Захисний шолом складається з корпусу шолома і мінімального внутрішнього пристосування. Внутрішнє пристосування містить текстильну перехрещену стрічку, за допомогою якої шолом носять на голові і, який забезпечує стримуючу удар відстань між головою і корпусом шолома. Шолом має по своєму зовнішньому периметру охоплюючий бічний і задній елемент шолома виступ, що містить чотири вирізи для кріплення перехрещеної стрічки по нижньому краю. З документа DE 10 2004 004 044 B4 відомий захисний шолом, що має як внутрішнє пристосування несучий елемент для кріплення захисного шолома на голові, яка захищається. Перед несучим елементом фіксований щиток. До несучого елементу або до щитка прикріплена головна чашка з можливістю роз'єднання. Головна чашка служить власне для захисту черепа. Оскільки її можна відокремлювати від несучого елементу або щитка, головну чашку можна знімати у випадках застосування, коли повністю виключена загроза для черепа, наприклад, від падаючих предметів. Для користувача це означає, що він може носити тільки несучий елемент з фіксованим на ньому щитком, тому тільки вже за рахунок зменшення ваги поліпшується зручність носіння. Крім того, голова краще охолоджується. Перевагою при цьому повинно бути те, що на щитку або на несучому елементі можна фіксувати інші елементи захисного пристосування, які швидше будуть потрібні користувачеві в певних випадках застосування (наприклад, при роботах з ущільнення ґрунту), ніж захист черепа. Несучий елемент складається з гнучкого матеріалу (шкіри, еластичного полімерного матеріалу, і так далі) для підгонки до форми голови. Крім того, можна відомим способом регулювати несучий елемент щоб він підходив для користувачів з різним діаметром голови. Головна чашка виконана сферичною для можливості прикриття не закритої щитком верхньої частини черепа голови, коли головна чашка закріплена на щитку або на несучому елементі. Переважно, якщо головна чашка закріплена безпосередньо на несучому елементі щоб зусилля, які діють при ударі предметів по захисному шолому, могли спрямовуватися безпосередньо від головної чашки через несучий елемент на користувача. З документа DE 698 11 738 T2 відомий захисний шолом, в якому внутрішнє пристосування, що містить конструктивний вузол, що торкається голови, з несучої корзини, наголовною стрічки і потиличної стрічки, фіксують за допомогою анкерних сережок, що вставляються в прорізи по нижньому краю виконаного двостінним корпусу шолома в чотирьох місцях. Наголовна стрічка складається з гнучкого матеріалу з можливістю її легкої підгонки до розміру і форми голови працівника, що носить її. З документа WO 2005/027671 A1 відомий запобіжний шолом, в якому в корпусі шолома розміщений амортизуючий пристрій, що оточує решту внутрішнього пристосування. На внутрішній стороні корпусу шолома є виступи, в яких за допомогою гвинтів фіксують амортизуючий пристрій і внутрішнє пристосування. У цьому відомому запобіжному шоломі амортизуючий пристрій виконаний настільки товстим, що можна передбачати в його зовнішній стороні напроти внутрішньої сторони шолома виріз, в якому можна розмістити передавач/приймач з виведеною назовні лінією підключення. Загальним для всіх відомих описаних вище захисних шоломів є те, що впливаюче зовні на шолом зусилля передається через внутрішнє пристосування і, зокрема, через утворену з перехрещеної стрічки несучу корзину, по суті, повністю на голову працівника, що носить шолом. Зокрема, перехрещена стрічка може виконувати амортизуючу функцію тільки до певного ступеня, оскільки вона додатково має також завдання нерухомо фіксувати шолом на голові працівника, що носить шолом. Відповідно до цього існує потреба у внутрішньому устаткуванні для захисного шолома також і з покращеною амортизуючою здатністю. Завдання винаходу - виконувати внутрішнє пристосування раніше названого і відомого з вищеперелічених документів вигляду таким, щоб воно додало оснащеному цим пристосуванням захисному шолому покращену амортизуючу здатність, і, зокрема, не тільки шолому, передбаченому для використання в лісоводстві. Це завдання вирішене згідно винаходу за допомогою того, що несуча корзина, виконана з жорсткого, пружно гнучкого матеріалу і забезпечена на двох ділянках скронь, а також на ділянці потилиці відповідно нерухомим, виступаючим криво вниз або назад кронштейном для триточкового кріплення конструктивного вузла внутрішнього пристосування на корпусі шолома і 1 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 60 для можливості створення в корпусі шолома внутрішнього пристосування вільного простору, що безперервно продовжується навколо конструктивного вузла. У внутрішньому устаткуванні згідно винаходу в несучій корзині з жорсткого, пружно гнучкого матеріалу об'єднані несуча і амортизуюча функція. При виконанні амортизуючої функції несуча корзина, підтримується корпусом шолома, оскільки виступаючі криво вниз або назад кронштейни спираються своїми відкритими кінцями корпус шолома на несучу корзину, щоб при зовнішній дії зверху тиску на корпус шолома кронштейни навантажувалися корпусом шолома на розтягуюче зусилля і прагнули деформувати корпус шолома усередину. Оснащений внутрішнім пристосуванням згідно винаходу захисний шолом має, в цілому, покращену амортизуючу здатність, тому менше зусилля передається на голову працівника, що носить шолом. Переважні варіанти виконання внутрішнього пристосування розкриті в залежних пунктах формули винаходу. У одному варіанті виконання внутрішнього пристосування згідно винаходу несуча корзина є цілісною формованою деталлю з полімерного матеріалу. Внаслідок цього можна краще направляти амортизуючу дію несучої корзини, ніж в несучій корзині, що складається, як в рівні техніки, з текстильної перехрещеної стрічки. У наступному варіанті виконання внутрішнього пристосування згідно винаходу несуча корзина, виконана з полімерного матеріалу, наприклад, поліаміду. Несуча корзина, має завдяки цьому необхідну жорсткість, проте, достатньо пружна для амортизації. Згідно винаходу несуча корзина утворена двома парами розташованих на деякій відстані одна від одної несучих смуг, що перехрещуються посередині і переходять своїми зовнішніми кінцями в чотирьох місцях приєднання в окрему, замкнуту по периметру несучу смугу. Несуча корзина, зберігає внаслідок цього достатньо великі отвори для припливної вентиляції голови, але спирається на голову на достатньо великій поверхні для забезпечення зручної та все ж жорсткої посадки шолома на голові і створення достатньо міцної контропори для кронштейнів. Згідно винаходу кронштейни виступають в місцях приєднання від несучої корзини. Несуча корзина, утворює, таким чином, в цих місцях, де вона виконана найжорсткіше, контропору для кронштейнів. Кронштейни приформовані до замкнутої по периметру несучої смуги. Це забезпечує передачу зусилля по всьому периметру несучої корзини, від кронштейнів на несучу корзину, а внаслідок цього дозволяє запобігти списам напруги. Переважно, наголовна стрічка приформована до несучої корзини. Наголовна стрічка сприяє внаслідок цього підвищенню жорсткості несучої корзини. Потилична стрічка має два кінці, сполучених з відкритими кінцями наголовної стрічки з можливістю роз'єднання, і два відкриті кінці, сполучених з можливістю роз'єднання один з одним на ділянці потилиці. Потилична стрічка утворює внаслідок цього нероздільно зв'язаний складовий елемент внутрішнього пристосування, хоча і може забезпечуватися, проте, простим способом, іншим оснащенням для шолома у вигляді пристрою натягнення. Для цього необхідно тільки з'єднати обидва відкриті кінці потиличної стрічки з пристроєм натягнення. Потилична стрічка виконана з однакового з несучою корзиною матеріалу. Це спрощує виготовлення внутрішнього пристосування і регулювання його амортизуючої здатності. Переважно, потилична стрічка приєднується між своїми з'єднаннями з наголовною стрічкою та його відкритими кінцями до несучої корзини, відповідно з можливістю регулювання по висоті. Таким чином, можна простим способом поліпшити посадку забезпеченого внутрішнім пристосуванням згідно винаходу захисного шолома. Згідно винаходу несуча корзина має дві виступаючі вниз опорні лапки, до яких можна фіксувати потиличну стрічку відповідно з можливістю вибору висоти. Оскільки вибирана фіксація потиличної стрічки відбувається на опорних лапках, що є частиною несучої корзини, внутрішнє пристосування залишається закритим в собі конструктивним вузлом, не дивлячись на те, на якій висоті потилична стрічка фіксована на опорних лапках. Опорні лапки приформовані до несучої корзини. В цілому, це покращує міцність внутрішнього пристосування і знову ж таки полегшує вибір його амортизуючої здатності. Наголовна стрічка приформована на деякій відстані від замкнутої по периметру несучої смуги, над сполучною смугою до замкнутої по периметру несучої смуги. Наголовна стрічка може виконувати внаслідок цього свою функцію по підтримці внутрішнього пристосування на лобі, незалежно від виконання несучої корзини. Кронштейни та опорні лапки додатково укріплені приформованими ребрами. Це покращує передачу зусилля через кронштейни та опорні лапки. Згідно винаходу, виступаючі в обох ділянках скронь вниз кронштейни мають засоби для фіксації до корпусу шолома. Внутрішнє пристосування згідно винаходу фіксується таким чином 2 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 60 в будь-якому шоломі. Передумовою є лише те, що його корпус має на внутрішній стороні сумісні засоби фіксації або забезпечений прорізами, в які засоби фіксації виступаючих вниз кронштейнів можуть входити з фіксацією так, що кронштейни можуть навантажуватися корпусом шолома розтягуючим зусиллям. Переважно засоби фіксації виконані так, що вони можуть входити в зачеплення з геометричним замиканням з корпусом шолома. Для цього не повинно створювати проблему постачання корпусу шолома будь-якого вигляду ще при його виготовленні відповідними прорізами. Згідно винаходу виступаючий назад на ділянці потилиці кронштейн має фіксуючий пристрій для фіксації до корпусу шолома. У простому випадку достатньо, якщо корпус шолома має відповідний проріз, в якому можна фіксувати виступаючий назад кронштейн за допомогою фіксуючого пристрою для можливості передачі зусилля через місце кріплення. Згідно винаходу на несучій корзині виконаний пристрій для кріплення ременя підборіддя. Внутрішнє пристосування згідно винаходу забезпечує, завдяки своїй власній жорсткості і конструкції, кріплення ременя підборіддя безпосередньо до несучої корзини. Винахід пояснюється кресленнями, на яких представлене наступне: Фіг. 1 - конструктивний вузол внутрішнього пристосування згідно винаходу для захисного шолома, в перспективі, Фіг. 2 - конструктивний вузол внутрішнього пристосування по Фіг. 1, вигляд під нахилом зверху, Фіг. 3 - подовжній розріз конструктивного вузла внутрішнього пристосування по Фіг. 1, вставленого в також показаний в подовжньому розрізі корпус захисного шолома, Фіг. 4 - корпус шолома по Фіг. 3 без конструктивного вузла внутрішнього пристосування, вигляд знизу, Фіг. 5 - корпус шолома по Фіг. 4 в перспективному зображенні, вигляд під нахилом знизу, Фіг. 6 - кріплення внутрішнього пристосування по Фіг. 1-3 в показаному в поперечному перерізі корпусі шолома, забезпеченого захистом вух захисного шолома, Фіг. 7 - конструктивний вузол внутрішнього пристосування згідно винаходу, в якому два кінці потиличної стрічки сполучено на ділянці потилиці пристроєм натягнення з можливістю роз'єднання, Фіг. 8 - поперечний перетин конструктивного вузла внутрішнього пристосування згідно винаходу, встановленого в корпус шолома, якщо дивитися в напрямі назад, та Фіг. 9 - внутрішнє пристосування з корпусом шолома по Фіг. 8, в частково розкритому зображенні, якщо дивитися в напрямку вперед. Згідно Фіг. 1-3 і Фіг. 7 позначений скрізь позицією 40 конструктивний вузол внутрішнього пристосування містить несучу корзину, 42, наголовну стрічку 44 і потиличну стрічку 46. Потилична стрічка 46 може бути забезпечена згідно зображенню на Фіг. 7 позначеним скрізь позицією 48 пристроєм натягнення. На Фіг. 3-5 показаний корпус 36 шолома, виготовлений для установки конструктивного вузла 40 внутрішнього пристосування. Як засіб для триточкового кріплення внутрішнього пристосування або конструктивного вузла 40 внутрішнього пристосування в корпусі 36 шолома служать три виконаних як розпірки кронштейни 54, 55 і 56, з яких кронштейн 55 на Фіг. 7 не видний. З урахуванням габаритів корпусу 36 шолома кронштейни 54, 55 і 56 розраховані і розташовані так, що між конструктивним вузлом 40 внутрішнього пристосування і корпусом 36 шолома є вільний простір для прийому показаних на Фіг. 6 ковпачків 35a, 35b захисту вух та несучих скоб 37a, 37b захисту 34 вух та іншого оснащення для шолома, такого як пристрій 48 натягнення потиличної стрічки 46 по Фіг. 7. Далі детальніше і в цій послідовності описуються корпус 36 шолома, конструктивний вузол 40 внутрішнього пристосування згідно винаходу, його з'єднання з корпусом 36 шолома, а потім пристрій 48 натягнення. Корпус 36 шолома 30 детальніше описаний далі з посиланням на креслення, зокрема, на Фіг. 3-6, Фіг. 8 і Фіг. 9. Корпус 36 шолома не є частиною винаходу. Він є тільки прикладом для того, як і де внутрішнє пристосування згідно винаходу можна вставляти в будь-який вибраний шолом. Корпус шолома 36 виконаний як цілісна формована деталь з полімерного матеріалу. Відповідним полімерним матеріалом для корпусу 36 шолома є, наприклад, ABS (акрилонітрил – бутадієн – стирол). На Фіг. 3 показаний подовжній розріз корпусу 36 шолома, забезпеченого конструктивним вузлом 40 внутрішнього пристосування. На Фіг. 4 показаний корпус 36 шолома по Фіг. 3 без конструктивного вузла 40 внутрішнього пристосування, вигляд знизу. На Фіг. 5 показаний корпус шолома по Фіг. 4 в перспективі, вигляд під косим кутом знизу. На внутрішній 3 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 60 поверхні корпусу 36 шолома, в передній та в середній ділянці шолома приформовані упоперек проходячі ребра 62 жорсткості. Упоперек до ребра 62 жорсткості та в середині приформовано простягнуте в подовжньому напрямку захисного шолома 30 ребро 64 жорсткості. Ребра 62 і 64 жорсткості краще всього видно на Фіг. 3 і Фіг.4. У середній ділянці ребра 62, 64 жорсткості прилягають до декілька поглибленої усередину ділянки, що має шість груп вентиляційних отворів 52. У поглибленій ділянці на зовнішній поверхні корпусу 36 шолома розташована з можливістю переміщення вентиляційна засувка 50, що входить виступаючими вниз і усередину фіксуючими виступами 68 в два передні направляючі вирізи 66, а двома фіксуючими виступами 70 - в два задні направляючі вирізи 72. Вентиляційна засувка 50 має співпадаючі вентиляційні отвори, що знаходяться в положенні припливної вентиляції над вентиляційними отворами 52, а в закритому положенні розташовані настільки зміщеними, що вентиляційні отвори 52 закриті вентиляційною засувкою 50. Нижній край шолома 30 збоку на ділянці скронь і збоку на ділянці потилиці витягнутий вниз, як це видно на Фіг. 5. Внаслідок цього вже вказаний вище вільний простір 60 між конструктивним вузлом 40 внутрішнього пристосування і корпусом 36 шолома збільшено на цих ділянках вниз. Це полегшує установку кріпильних пристроїв на внутрішній стороні корпусу 36 шолома і розміщення ковпачків 35a, 35b захисту вух у вільному просторі 60. У вищезгаданій ділянці скронь, на внутрішній стороні корпусу 36 шолома, на кожній стороні, приформовані або фіксовані іншим способом три стрижньоподібних виступи 74a або 74b, на яких може бути фіксований з геометричним замиканням і з можливістю роз'єднання конструктивний вузол 40 внутрішнього пристосування з кронштейнами 54 або 55. Стрижньоподібні виступи 74a, 74b показані відповідно у вигляді збоку на Фіг. 5, у вигляді зверху - на Фіг. 4 (справа) і у вигляді в розрізі - на Фіг. 8. Стрижньоподібні виступи 74a, 74b є відповідно в поперечному перетині квадратними шпильками або порожнистими профільними елементами, приформованими ділянкою основи до внутрішньої сторони корпусу 36 шолома. На своїй протилежній до ділянки основи ділянці стрижньоподібні виступи 74a, 74b розташовані такими, що окремо стоять перед внутрішньою поверхнею корпусу 36 шолома. З'єднання стрижньоподібних виступів 74a і 74b до внутрішньої сторони корпусу 36 шолома та їх перехід до корпусу шолома в сусідній з місцем приєднання ділянці у відповідно в трикутному незаповненому просторі укріплені додатковими приформованими ребрами між стрижньоподібними виступами 74a, 74b і корпусом 36 шолома, тому стрижньоподібні виступи 74a, 74b сполучені з корпусом 36 шолома, по суті, нерухомо. При дії зусилля на стрижньоподібні виступи 74a, 74b упоперек до їх подовжнього напряму, прагнучого зігнути стрижньоподібні виступи, стрижньоподібні виступи 74a, 74b прагнуть відповідно деформувати корпус 36 шолома. Мета цього виконання детальніше роз'яснена нижче у зв'язку з описом кріплення конструктивного вузла 40 внутрішнього пристосування на корпусі 36 шолома. У задньому кінці корпус 36 шолома забезпечений по нижньому краю по середині вирізом 76, за яким при повністю змонтованому шоломі 30, знаходиться пристрій 48 натягнення потиличної стрічки 46, а внаслідок цього доступне для приведення в дію рукою для натягнення і ослаблення потиличної стрічки 46. Для фіксації кронштейна 56 в корпусі 36 шолома він забезпечений на ділянці потилиці прорізом 78, в яку може входити з фіксацією з можливістю роз'єднання відповідним чином сформований відкритий кінець кронштейна 56 (Фіг. 2), як це видно на Фіг. 7 і Фіг. 8. При фіксованому кронштейні 56 виконаних на кронштейні 56 виступів 56a, 56b знаходяться поза корпусом 36 шолома і прилягають до його зовнішньої поверхні, так що при докладеному зверху на корпус 36 шолома зусиллі кронштейн 56 навантажується розтягуючим зусиллям. Далі наводиться докладніший опис внутрішнього пристосування для захисного шолома 30 з посиланням на креслення, зокрема, на Фіг. 1-3 і Фіг. 7. Конструктивний вузол 40 внутрішнього пристосування є в цілому таким елементом захисного шолома, який стосується голови, і що складається з несучої корзини, 42, наголовної стрічки 44 і потиличної стрічки 46, забезпеченої пристроєм 48 натягнення. Конструктивний вузол 40 показаний на Фіг. 4 і Фіг. 5 з можливістю фіксації до корпусу 36 шолома для опори і утримання шолома 30 на голові працівника, що носить його. На Фіг. 1 показаний конструктивний вузол 40 внутрішнього пристосування захисного шолома 30 в перспективному зображенні і у вигляді під нахилом знизу. На Фіг. 2 показаний конструктивний вузол внутрішнього пристосування по Фіг. 1, вигляд під нахилом зверху. На Фіг. 3 показаний подовжній розріз конструктивного вузла 40 внутрішнього пристосування по Фіг. 1, вставленого в також показаний в подовжньому розрізі корпус 36 шолома захисного шолома 30. На Фіг. 7 показаний конструктивний вузол 40 внутрішнього пристосування захисного шолома 30, причому два кінці потиличної стрічки 46 сполучені в ділянці потилиці пристроєм 48 натягнення з можливістю роз'єднання. 4 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 60 Несуча корзина 42 виконана з жорсткого, пружно гнучкого матеріалу, переважно з полімерного матеріалу, такого як поліамід. Несуча корзина 42 забезпечена в двох ділянках скронь, а також в ділянці потилиці відповідно нерухомим, виступаючим криво вниз або назад кронштейном 54, 55 або 56 для триточкового кріплення внутрішнього пристосування на корпусі 36 шолома і для можливості створення в корпусі 36 шолома вільного простору, що безперервно продовжується навколо внутрішнього пристосування, 60 для приймання ковпачків 35a, 35b захисту 32 вух та іншого оснащення для шолома. Несуча корзина 42 виготовлена в описаному в заявці прикладі виконання як цілісна формована деталь з полімерного матеріалу. Несуча корзина 42 утворена двома парами розташованих на деякій відстані один від одного несучих смуг 142, 144, що перехрещуються згідно зображенню на Фіг. 2 по середині і переходячих своїми нижніми кінцями в чотирьох місцях 146a, 146b, 146c, 146d приєднання в окрему, замкнуту по периметру несучу смугу, 148. На Фіг. 1 несучі смуги 142, 144 покриті хрестоподібним елементом 149 матеріалу прокладки. Кронштейни 54, 55, 56 виступають в місцях 146a, 146b, 146c приєднання від несучої корзини, 42. Якщо вважати, що несучі смуги 142 і 144 проходять між місцями приєднання 146a, 146b або 146c, 146d по дузі, переважно, по суті, по дузі кола, то кронштейни 54, 55 або 56 виступають відповідно, по суті, тангенціально до відповідної дуги від несучої корзини, 142 вниз або назад, як це видно на Фіг. 8 або Фіг. 2. У описаному варіанті виконання кронштейни 54, 55, 56 приформовані до замкнутої по периметру несучої смуги, 148. Наголовна стрічка 44 приформована до несучої корзини, 42, як це видно на Фіг. 2. Потилична стрічка 46 має два передні кінці, сполучених із задніми відкритими кінцями наголовної стрічки 44 з можливістю роз'єднання, наприклад, за допомогою не зображеного детально на кресленнях фіксованого з'єднання. Потилична стрічка 46 має згідно зображенню на Фіг. 1-3 два відкриті кінці, сполучені в ділянці потилиці з можливістю роз'єднання один з одним, а саме за допомогою пристрою 48 натягнення, як це видно на Фіг. 7. Потилична стрічка 46 може бути виготовлена з однакового, як і несуча корзина 42 матеріалу. Потилична стрічка 46 приєднується між своїми з'єднаннями з наголовною стрічкою 44 і своїми відкритими кінцями відповідно регульовано по висоті до несучої корзини, 42, як це, наприклад, можна бачити на Фіг. 1 і Фіг. 2.Для цього несуча корзина 42 має дві виступаючі вниз опорні лапки 47a, 47b, до яких можна відповідно фіксувати потиличну стрічку 46 на вибраній висоті. Потилична стрічка 46 має на кожній стороні три розташовані один над одним отвори 51, що входять в зачеплення у виступаючий в кожній опорній лапці 47a, 47b пружинячий болт, як це видно на Фіг. 1 і Фіг. 2. Наголовна стрічка 44 приформована на деякій відстані від замкнутої по периметру несучої смуги 148 над сполучною смугою 150 до замкнутої по периметру несучої смуги 148. Кронштейни 54, 55, 56 і опорні лапки 47a, 47b додатково посилені приформованими ребрами 152 або 154. Виступаючі в обох ділянках скронь вниз кронштейни 54, 55 мають засоби для фіксації усередині на корпусі 36 шолома. Засоби фіксації містять в кожному з кронштейнів 54, 55 три крізні отвори 156 або 158, з можливістю їх зачеплення з геометричним замиканням із стрижньоподібними виступами 74a або 74b на корпусі 36 шолома. Виступаючий назад на ділянці потилиці кронштейн 56 несучої корзини 42 має виступи 56a, 56b, утворюючі, як вже викладено вище, фіксуючий пристрій для фіксації з можливістю роз'єднання конструктивного вузла 40 внутрішнього пристосування на корпусі 36 шолома. Нарешті, згідно Фіг. 2, в несучій корзині 42 виконаний пристрій 88a, 88b для кріплення не зображеного ременя підборіддя. Кріпильний пристрій 88a, 88b ременя підборіддя містить дві шарнірні цапфи 90a, 90b, приформовані разом з виступаючими в обох ділянках скронь вниз кронштейнами 54, 55 до замкнутої по периметру несучої смуги, 148 несучої корзини 42, або, як зображено, до проміжної деталі 89a, 89b, з можливістю її насадження на несучу смугу 148. У промислових шоломах і в шоломах працівників лісового господарства кріплення ременя підборіддя здійснюють до корпусу шолома (не зображено) або до несучої корзини 42. Кріплення ременя підборіддя в альпіністських шоломах здійснюють тільки до корпусу шолома. Взаємне з'єднання корпусу 36 шолома і конструктивного вузла 40 внутрішнього пристосування, частково вже описаного разом вище, буде роз'яснено в цьому місці узагальнено і додатково з посиланням на Фіг. 2, 3 і 7. На Фіг. 2 показаний конструктивний вузол 40 внутрішнього пристосування в перспективному зображенні та під нахилом зверху. На Фіг. 3 показаний подовжній розріз конструктивного вузла 40 внутрішнього пристосування, вставленого в також показаний в подовжньому розрізі корпус 36 захисного шолома 30, причому пристрій 48 натягнення в потиличній стрічці 46 не зображено. На Фіг. 8 показаний захисний шолом 30 в розрізі після лінії VIII-VIII по Фіг. 3, причому також зображений пристрій 48 натягнення. На Фіг. 2 можна побачити виконані як розпірки кронштейни 55 і 56. Другий виступаючий вниз кронштейн 55 на Фіг. 2 не видний. На Фіг. 3 показаний 5 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 внутрішній вигляд кронштейна 55. На Фіг. 8 кронштейнів 54 і 55 показані в розрізі. Для триточкового кріплення конструктивного вузла 40 внутрішнього пристосування на корпусі 36 шолома виступаючий назад кронштейн 56 засувають в проріз 78 в корпусі шолома, до тих пір, поки виступи 56a, 56b не увійдуть до зачеплення зовні в корпус шолома. Потім конструктивний вузол 40 внутрішнього пристосування переміщають далі усередину у напрямі внутрішньої поверхні корпусу 36 шолома, причому кронштейни 54 і 55 натягатимуться через Стрижньоподібні виступи 74a або 74b. При цьому крізні отвори 156 і 158 в кронштейнах 54 і 55 приймуть стрижньоподібні виступи 74a або 74b з геометричним замиканням, як це видно на Фіг. 8. При накладенні кронштейнів 54, 55 в незаповненому просторі між корпусом 36 шолома і стрижньоподібними виступами 74a, 74b на внутрішню сторону шолома, штекери 136a і 136b (Фіг. 4 і 5) насаджуються на стрижньоподібні виступи 74a або 74b для фіксації, таким чином, кронштейнів 54 і 55 в їх положенні. Тепер конструктивний вузол 40 внутрішнього пристосування і корпус 36 шолома жорстко сполучені один з одним в трьох точках. Як тільки захисний шолом 30 надітий на голову і фіксований за допомогою пристрою 48 натягнення на голові, при необхідності ще можна затягнути повністю під підборіддям ремінь підборіддя (не зображено). Крізні отвори 156, 158 в кронштейнах 54, 55 захоплюють стрижньоподібні виступи 74a або 74b відповідно на довжину, що є, принаймні, такою ж, як ширина крізних отворів 156, 158. Якщо при дії навантаження на шолом 30 зверху на кронштейни 54, 55, 56 докладається зусилля, кронштейни навантажуються розтягуючим зусиллям корпусом 36 шолома, що спирається на кінці кронштейнів. Це діюче на кронштейни 54, 55, 56 зусилля створює момент, прагнучий деформувати корпус 36 шолома по нижньому краю усередину в кожній з трьох крапок. Корпус 36 шолома перетворить, зокрема, частину зусилля, що впливає на нього, в енергію деформації і зменшує внаслідок цього дію зусилля на особу, що носить шолом. Крім того, передача моменту від кронштейнів 54, 55, 56 на корпус 36 шолома посилюється за допомогою того, що кронштейни додатково посилені приформованими ребрами 152. У вище описаному прикладі виконання кронштейни 54, 55 закріплені, зокрема, на корпусі 36 шолома інакше, ніж кронштейн 56, проте, це необов'язково. Кронштейни 54, 55 можуть також бути закріплені таким же способом на корпусі шолома як і кронштейн 56. Необхідно тільки, щоб кронштейни 54, 55 мали такий же засіб фіксації, як кронштейн, що дозволяє, вводити в зачеплення кронштейни 54, 55 з корпусом шолома з геометричним замиканням. Тоді в цьому випадку засобами фіксації кронштейнів 54, 55 можуть бути також засоби замикання, що вводяться, наприклад, в прорізи в шоломі 36 для фіксації кронштейнів 54, 55 так само, як і кронштейна 56 до корпусу шолома за допомогою фіксованого з'єднання. Далі приводиться короткий опис захисту 34 вух разом з його кріпильним пристроєм 80 з посиланням на Фіг. 6. На Фіг. 6 показаний захисний шолом 30, причому захист 34 вух показаний таким, що прикладений до вух. Захист 34 вух містить обидва ковпачки 35a, 35b захисту вух, встановлені з можливістю повороту відповідно у виконаній у вигляді вилки несучій скобі 37a, 37b. Корпус 36 шолома забезпечений на своїй внутрішній стороні нерухомими місцями 80a, 80b установки захисту вух, як це видно на Фіг. 4. У місцях 80a, 80b установки встановлені з можливістю повороту що несуть скоба 37a, 37b, забезпечені ковпачками 35a або 35b захисту вух. Місця 80a, 80b установки захисту вух і несучої скоби 37a, 37b розташовані і виконані так, що несучі скоби 37a, 37b можуть повертатися у вільному просторі 60 між двома положеннями: між показаним на Фіг. 6 робочим положенням, в якому ковпачки 35a, 35b захисту вух закривають вуха, і - не показаним неробочим положенням, в якому ковпачки 35a, 35b захисту вух заховані за вухами у вільному просторі 60 в корпусі 36 шолома. Не зображений захист особи містить забрало з двома тримачами, для опори яких передбачено два штекери 136a, 136b, показані на Фіг. 5 або Фіг. 4. До штекерів 136a, 136b приформовано як кріпильний пристрій для захисту особи відповідно місце 84a або 84b установки захисту особи. Штекери I36a, 136b насаджуються на стрижньоподібні виступи 74a або 74b, унаслідок чого місця 84a, 84b установки захисту особи в ділянці скронь розміщуються на внутрішній стороні корпусу 36 шолома. Далі приводиться докладніший опис вже коротко вказаного вище пристрою 48 натягнення з посиланням на Фіг. 7-9. Пристрій 48 натягнення є разом із захистом 34 вух іншим елементом оснащення для шолома, що знаходиться, як і захист 34 вух, завжди в межах контуру корпусу 36 шолома, тому шолом 30 не має також і на ділянці пристрою 48 натягнення виступаючих елементів. На Фіг. 7 показаний конструктивний вузол 40 внутрішнього пристосування захисного шолома 30, в якому обидва кінці потиличної стрічки 46 сполучені на ділянці потилиці пристроєм 48 натягнення з можливістю роз'єднання, причому пристрій 48 натягнення показано на Фіг. 7 в затягнутому положенні. На Фіг. 8 показаний поперечний перетин захисного шолома 30, якщо 6 UA 108651 C2 5 10 15 20 25 30 35 40 45 50 55 дивитися назад. На Фіг. 9 показаний захисний шолом 30 в частково розкритому зображенні, якщо дивитися в напрямі вперед. Пристрій 48 натягнення містить тримач 168, в який на обох сторонах введені відкриті кінці потиличної стрічки 46. Тримач 168 має прямокутні виступи з можливістю введення їх в зачеплення з прямокутними отворами 176 потиличної стрічки 46. Внаслідок цього довжину потиличної стрічки 46 можна грубо регулювати відповідно до розміру голови. Доцільно, якщо регулювання проводять так, щоб захисний шолом 30 можна було зручно надягати при не приведеному в дію пристрої натягнення. Натягнення потиличної стрічки 46, після того, як шолом 30 надітий, проводять потім за допомогою пристрою 48 натягнення, як це роз'яснено далі. Приведення в дію пристрою 148 натягнення відбувається щитком 174 засувки, приєднаним згідно Фіг. 7 за допомогою шарніра 173 до тримача 168. Між тримачем 168 і опорною чашкою 172 розташований передавальний важіль 169, від якого на Фіг. 7 виглядає тільки нижній кінець під опорною вилкою 170, встановленою на тильній стороні опорної чашки 172. Верхній кінець тримача 168 шарнірно сполучений з верхнім кінцем передавального важеля 169. Опорна чашка 172 шарнірно сполучена за допомогою опорної вилки 170 з нижнім кінцем передавального важеля 169, причому ці обидва шарнірні з'єднання, зокрема, детально не показано на Фіг. 7. Щиток 174 засувки забезпечений усередині не показаним на кресленнях виступом, що спирається на тильну сторону передавального важеля 169. При переміщенні щитка 174 засувки в закрите положення, показане на Фіг. 7, нижній кінець тримача 168 під дією виступу повертається назад. При цьому повороті потилична стрічка 46 натягається. При цьому пристрій 48 натягнення спирається в ділянці потилиці на потилицю за допомогою опорної чашки 172. При повороті щитка 174 засувки у напрямі обертання проти годинникової стрілки, а внаслідок цього при його відкритті, пристрій 48 натягнення включається. Внаслідок цього нижній край тримача 168 може пересуватися у напрямі до опорної чашки 172, так що потилична стрічка 46 ослабляється і захисний шолом 30 можна надягати і знімати. При надітому захисному шоломі 30, для фіксації шолома 30 на голові, потрібно тільки відкинути щиток 174 засувки вниз. Це можна зручно проводити однією рукою, і навіть рукавичкою. Опорна чашка 172 покрита на передній стороні елементом 180 матеріалу прокладки. ФОРМУЛА ВИНАХОДУ 1. Внутрішнє пристосування для захисного шолома (30) з наголовною стрічкою (44), потиличною стрічкою (46) і декількома несучими смугами (142, 144, 148), що утворюють разом і фіксують на корпусі (36) шолома конструктивний вузол (40) внутрішнього пристосування для опори і фіксації шолома (30) на голові працівника, яке відрізняється тим, що несучі смуги (142, 144, 148) утворюють несучу корзину (42), яка виконана з жорсткого, пружно гнучкого матеріалу і забезпечена на двох ділянках скронь, а також на ділянці потилиці відповідно нерухомим кронштейном (54, 55, 56), що виступає під нахилом вниз або назад, для триточкового кріплення конструктивного вузла (40) внутрішнього пристосування на внутрішній стороні корпусу (36) шолома, і безперервно продовжується навколо конструктивного вузла (40) для формування в корпусі (36) шолома внутрішнього пристосування вільного простору (60) для прийому ковпачків (35а, 35b) захисту вух і поворотних у вільному просторі (60) між двома положеннями несучих скоб (37а, 37b) захисту (34) вух, а також іншого оснащення для шолома, такого як пристрій (48) натягнення потиличної стрічки (46). 2. Внутрішнє пристосування за п. 1, яке відрізняється тим, що несуча корзина (42) є цілісною формованою деталлю з полімерного матеріалу. 3. Внутрішнє пристосування за п. 2, яке відрізняється тим, що несуча корзина (42) виконана з полімерного матеріалу, наприклад поліаміду. 4. Внутрішнє пристосування за будь-яким з пп. 1-3, яке відрізняється тим, що несуча корзина (42) утворена двома парами розташованих на заданій відстані один від одного несучих смуг (142, 144), що перехрещуються посередині і переходять своїми зовнішніми кінцями в чотирьох місцях (146а, 146b, 146с, 146d) приєднання в окрему, замкнуту по периметру смугу, несучу смугу (148). 5. Внутрішнє пристосування за п. 4, яке відрізняється тим, що кронштейни (54, 55, 56) виступають в місцях (146а, 146b, 146с, 146d) приєднання від несучої корзини (42). 6. Внутрішнє пристосування за п. 4 або п. 5, яке відрізняється тим, що кронштейни (54, 55, 56) приформовані до замкнутої по периметру несучої смуги (148). 7. Внутрішнє пристосування за будь-яким з пп. 1-6, яке відрізняється тим, що наголовна стрічка (44) приформована до несучої корзини (42). 7 UA 108651 C2 5 10 15 20 25 8. Внутрішнє пристосування за п. 7, яке відрізняється тим, що потилична стрічка (46) має два кінці, сполучені з відкритими кінцями наголовної стрічки (44) з можливістю роз'єднання, і два відкриті кінці, сполучені з можливістю роз'єднання один з одним на ділянці потилиці. 9. Внутрішнє пристосування за будь-яким з пп. 1-8, яке відрізняється тим, що потилична стрічка (46) виконана з однакового з несучою корзиною (42) матеріалу. 10. Внутрішнє пристосування за п. 8, яке відрізняється тим, що потилична стрічка (46) приєднана між своїми з'єднаннями з наголовною стрічкою (44) і своїми відкритими кінцями до несучої корзина (42) з можливістю регулювання по висоті. 11. Внутрішнє пристосування за п. 10, яке відрізняється тим, що несуча корзина (42) містить дві виступаючі вниз опорні лапки (47а, 47b), до яких прикріплена потилична стрічка (46) з можливістю вибору висоти. 12. Внутрішнє пристосування за п. 11, яке відрізняється тим, що опорні лапки (47а, 47b) приформовані до несучої корзини (42). 13. Внутрішнє пристосування за п. 12, яке відрізняється тим, що наголовна стрічка (44) приформована на заданій відстані від замкнутої по периметру несучої смуги (148), над сполучною смугою (150) до замкнутої по периметру несучої смуги (148). 14. Внутрішнє пристосування за будь-яким з пп. 11-13, яке відрізняється тим, що кронштейни (54, 55, 56) і опорні лапки (47а, 47b) додатково укріплені приформованими ребрами (152, 154). 15. Внутрішнє пристосування за будь-яким з пп. 1-14, яке відрізняється тим, що виступаючі в обох ділянках скронь вниз кронштейни (54, 55) містять засоби для фіксації усередині до корпусу (36) шолома. 16. Внутрішнє пристосування за п. 15, яке відрізняється тим, що засоби фіксації виконані з можливістю введення в зачеплення з геометричним замиканням з корпусом шолома. 17. Внутрішнє пристосування за будь-яким з пп. 1-16, яке відрізняється тим, що кронштейн (56), що виступає назад на ділянці потилиці, має фіксуючий пристрій (56а, 56b) для фіксації до корпусу (36) шолома. 18. Внутрішнє пристосування за будь-яким з пп. 1-17, яке відрізняється тим, що на несучій корзині (42) розташований пристрій (88а, 88b), призначений для кріплення ременя підборіддя. 30 8 UA 108651 C2 9 UA 108651 C2 10 UA 108651 C2 11 UA 108651 C2 12 UA 108651 C2 13 UA 108651 C2 14 UA 108651 C2 15 UA 108651 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
