Натяжний вузол для несучої стрічки захисного шолома, зокрема для робітників лісового господарства

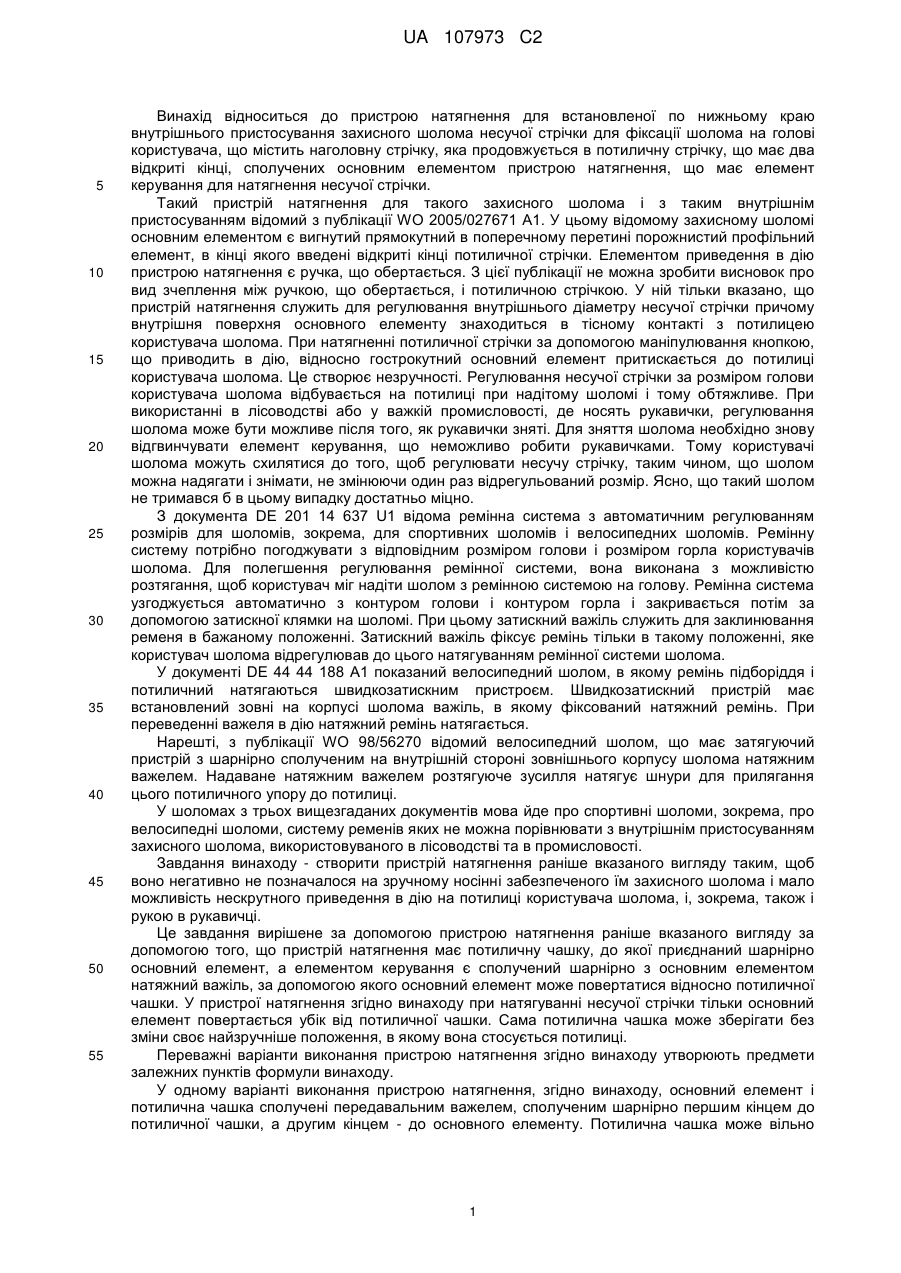

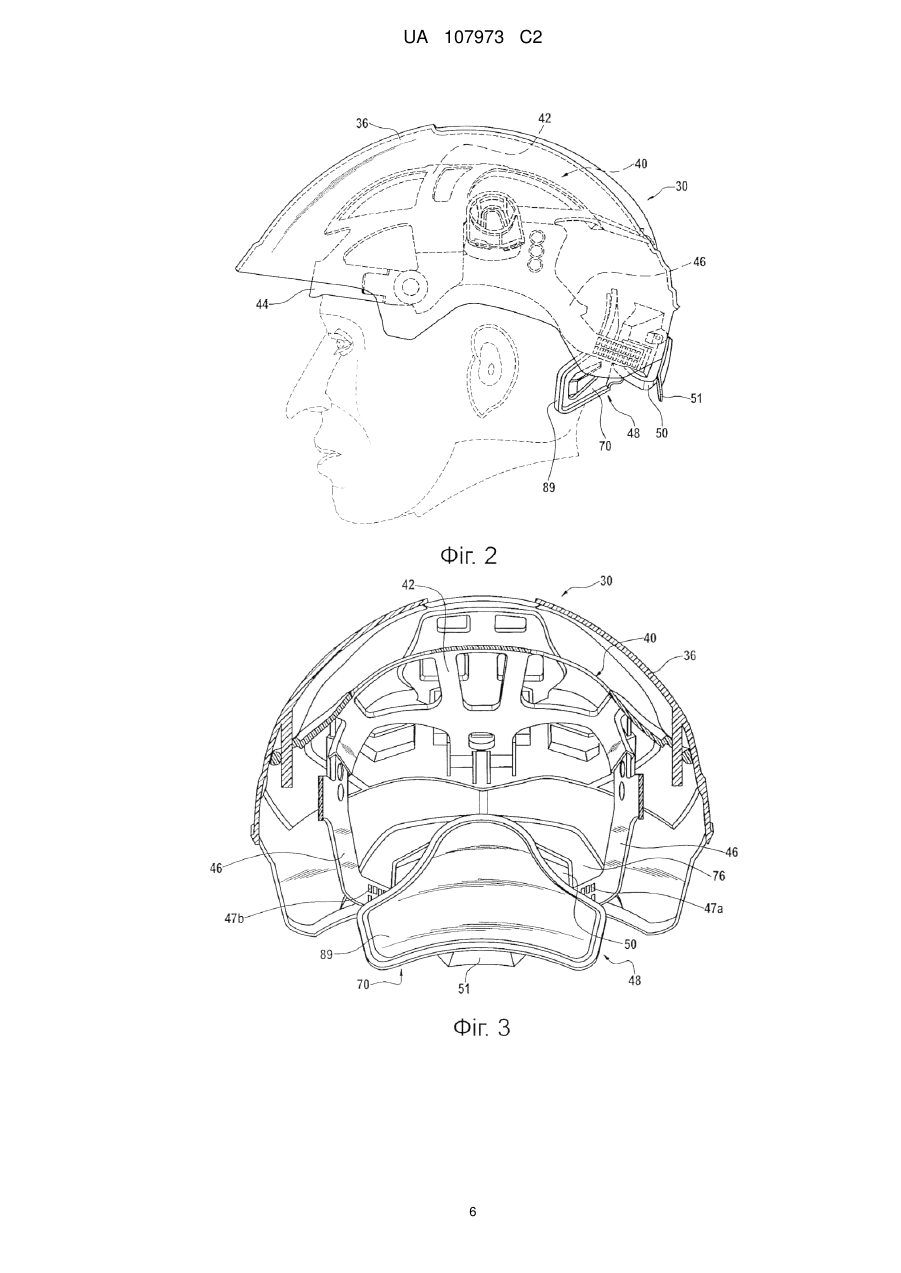

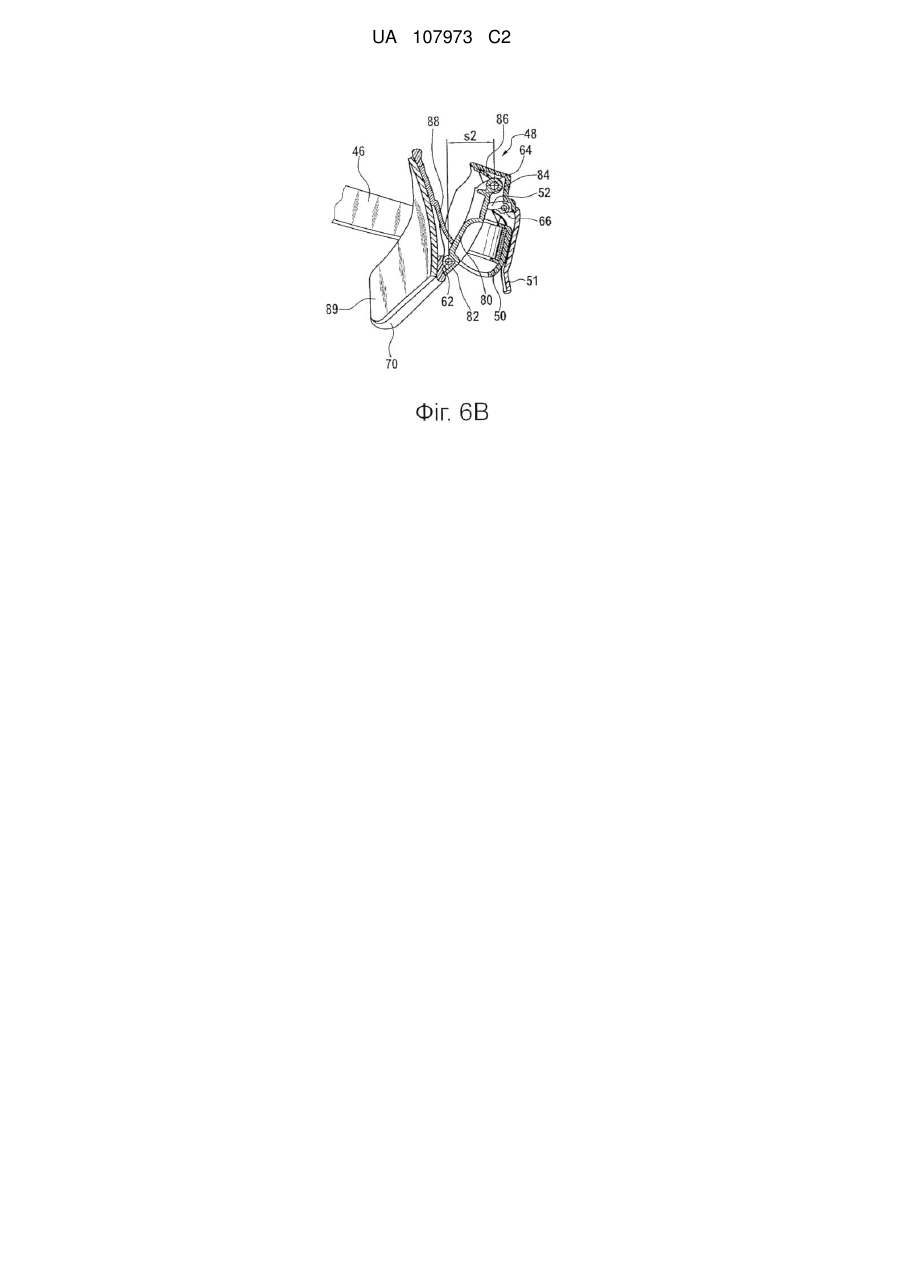

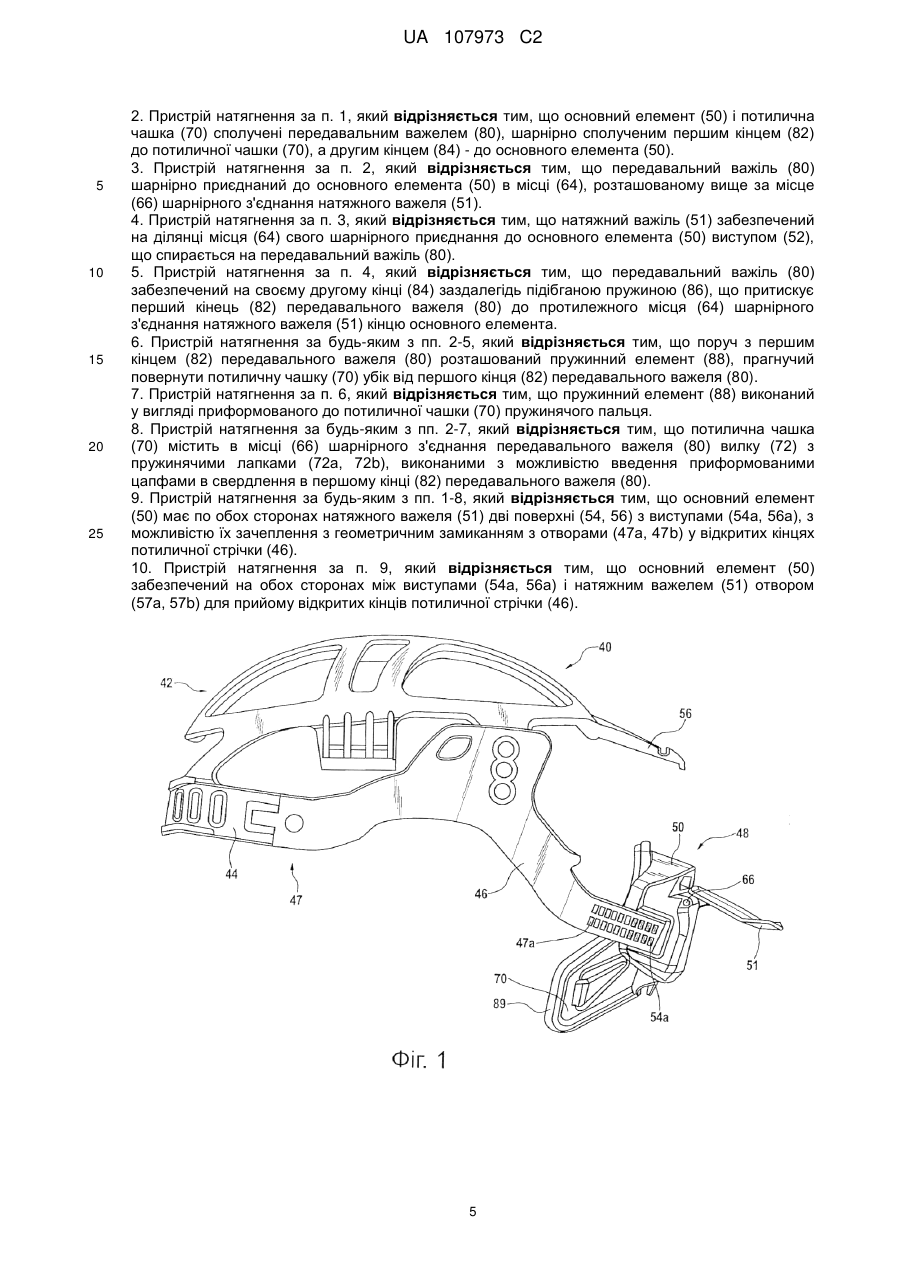

Реферат: Даний винахід належить до пристрою (48) натягнення для встановленої по нижньому краю внутрішнього пристосування (40) захисного шолома (30) несучої стрічки (47) для фіксації шолома на голові користувача. Несуча стрічка (47) містить наголовну стрічку (44), що продовжується в потиличну стрічку (46), яка має два відкриті кінці, сполучених основним елементом (50) пристрою (48) натягнення. Пристрій (48) натягнення має потиличну чашку (70) і основний елемент (50), шарнірно сполучені один з одним за допомогою передавального важеля (80). Основний елемент (50) може повертатися відносно потиличної чашки (70) за допомогою шарнірно сполученого з ним натяжного важеля (51), що спирається виступом (52) на передавальний важіль (80). UA 107973 C2 (12) UA 107973 C2 UA 107973 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до пристрою натягнення для встановленої по нижньому краю внутрішнього пристосування захисного шолома несучої стрічки для фіксації шолома на голові користувача, що містить наголовну стрічку, яка продовжується в потиличну стрічку, що має два відкриті кінці, сполучених основним елементом пристрою натягнення, що має елемент керування для натягнення несучої стрічки. Такий пристрій натягнення для такого захисного шолома і з таким внутрішнім пристосуванням відомий з публікації WO 2005/027671 A1. У цьому відомому захисному шоломі основним елементом є вигнутий прямокутний в поперечному перетині порожнистий профільний елемент, в кінці якого введені відкриті кінці потиличної стрічки. Елементом приведення в дію пристрою натягнення є ручка, що обертається. З цієї публікації не можна зробити висновок про вид зчеплення між ручкою, що обертається, і потиличною стрічкою. У ній тільки вказано, що пристрій натягнення служить для регулювання внутрішнього діаметру несучої стрічки причому внутрішня поверхня основного елементу знаходиться в тісному контакті з потилицею користувача шолома. При натягненні потиличної стрічки за допомогою маніпулювання кнопкою, що приводить в дію, відносно гострокутний основний елемент притискається до потилиці користувача шолома. Це створює незручності. Регулювання несучої стрічки за розміром голови користувача шолома відбувається на потилиці при надітому шоломі і тому обтяжливе. При використанні в лісоводстві або у важкій промисловості, де носять рукавички, регулювання шолома може бути можливе після того, як рукавички зняті. Для зняття шолома необхідно знову відгвинчувати елемент керування, що неможливо робити рукавичками. Тому користувачі шолома можуть схилятися до того, щоб регулювати несучу стрічку, таким чином, що шолом можна надягати і знімати, не змінюючи один раз відрегульований розмір. Ясно, що такий шолом не тримався б в цьому випадку достатньо міцно. З документа DE 201 14 637 U1 відома ремінна система з автоматичним регулюванням розмірів для шоломів, зокрема, для спортивних шоломів і велосипедних шоломів. Ремінну систему потрібно погоджувати з відповідним розміром голови і розміром горла користувачів шолома. Для полегшення регулювання ремінної системи, вона виконана з можливістю розтягання, щоб користувач міг надіти шолом з ремінною системою на голову. Ремінна система узгоджується автоматично з контуром голови і контуром горла і закривається потім за допомогою затискної клямки на шоломі. При цьому затискний важіль служить для заклинювання ременя в бажаному положенні. Затискний важіль фіксує ремінь тільки в такому положенні, яке користувач шолома відрегулював до цього натягуванням ремінної системи шолома. У документі DE 44 44 188 A1 показаний велосипедний шолом, в якому ремінь підборіддя і потиличний натягаються швидкозатискним пристроєм. Швидкозатискний пристрій має встановлений зовні на корпусі шолома важіль, в якому фіксований натяжний ремінь. При переведенні важеля в дію натяжний ремінь натягається. Нарешті, з публікації WO 98/56270 відомий велосипедний шолом, що має затягуючий пристрій з шарнірно сполученим на внутрішній стороні зовнішнього корпусу шолома натяжним важелем. Надаване натяжним важелем розтягуюче зусилля натягує шнури для прилягання цього потиличного упору до потилиці. У шоломах з трьох вищезгаданих документів мова йде про спортивні шоломи, зокрема, про велосипедні шоломи, систему ременів яких не можна порівнювати з внутрішнім пристосуванням захисного шолома, використовуваного в лісоводстві та в промисловості. Завдання винаходу - створити пристрій натягнення раніше вказаного вигляду таким, щоб воно негативно не позначалося на зручному носінні забезпеченого їм захисного шолома і мало можливість нескрутного приведення в дію на потилиці користувача шолома, і, зокрема, також і рукою в рукавичці. Це завдання вирішене за допомогою пристрою натягнення раніше вказаного вигляду за допомогою того, що пристрій натягнення має потиличну чашку, до якої приєднаний шарнірно основний елемент, а елементом керування є сполучений шарнірно з основним елементом натяжний важіль, за допомогою якого основний елемент може повертатися відносно потиличної чашки. У пристрої натягнення згідно винаходу при натягуванні несучої стрічки тільки основний елемент повертається убік від потиличної чашки. Сама потилична чашка може зберігати без зміни своє найзручніше положення, в якому вона стосується потилиці. Переважні варіанти виконання пристрою натягнення згідно винаходу утворюють предмети залежних пунктів формули винаходу. У одному варіанті виконання пристрою натягнення, згідно винаходу, основний елемент і потилична чашка сполучені передавальним важелем, сполученим шарнірно першим кінцем до потиличної чашки, а другим кінцем - до основного елементу. Потилична чашка може вільно 1 UA 107973 C2 5 10 15 20 25 30 35 40 45 50 55 60 повертатися відносно основного елементу, а внаслідок цього підганятися до будь-якої форми голови, тому пристрій натягнення не порушує зручне носіння захисного шолома. У наступному варіанті виконання пристрою натягнення, згідно винаходу, передавальний важіль приєднаний шарнірно до основного елементі в місці, розташованому вище за місце шарнірного з'єднання натяжного важеля на основному елементі. Таким чином, основний елемент і потилична чашка можуть максимально далеко повертатися відносно один одного. Натяжний важіль на ділянці його місця шарнірного з'єднання до основного елементу забезпечений виступом, що спирається на передавальний важіль. Тому при приведенні в дію натяжного важеля потилична чашка залишається не схильною до дії процесу натягнення, унаслідок чого не відбувається порушення зручності носіння. Згідно винаходу передавальний важіль забезпечений на своєму другому кінці заздалегідь підібганою пружиною, що притискує перший кінець передавального важеля до протилежного до місця шарнірного з'єднання натяжного важеля кінцю основного елементу. Внаслідок цього основний елемент фіксується до передавального важеля в положенні, в якому є максимальна довжина переміщення при натягненні для потиличної стрічки. Поруч з першим кінцем передавального важеля розташований пружинний елемент, прагнучий повернути потиличну чашку в напрямку убік від другого кінця передавального важеля. Це ще більше забезпечує, що в процесі натягнення, зокрема, при приведенні в дію натяжного важеля, основний елемент не впливає на положення потиличної чашки. Згідно винаходу пружинним елементом є приформований до потиличної чашки пружинячий палець. Пристрій натягнення в цьому випадку виготовляють як одне ціле і недорого разом з пружинячим пальцем під час процесу формування. Потилична чашка в місці шарнірного з'єднання передавального важеля має вилку з пружинячими лапками, що вставляються приформованими цапфами в сумісні свердлення на першому кінці передавального важеля. Потиличну чашку можна виготовляти як окремий елемент, з можливістю її простого клипсового з'єднання з передавальним важелем. Основний елемент має по обидві сторони натяжного важеля дві поверхні з виступами, з можливістю їх зачеплення з геометричним замиканням з сумісними отворами на відкритих кінцях потиличної стрічки. Це дозволяє грубо підганяти несучу стрічку, до розміру голови при ще не надітому шоломі. Потім, при надітому шоломі його можна, нарешті, остаточно фіксувати на голові за допомогою несучої стрічки маніпулюючи натяжним важелем. У наступному варіанті виконання пристрою натягнення, згідно винаходу, основний елемент забезпечений на обох сторонах між виступами і натяжним важелем відповідно отвором для прийому відкритих кінців потиличної стрічки. Це забезпечує, що відкриті кінці потиличної стрічки, виступаючі над місцем, в якому виступи основного елементу введені в зачеплення з сумісними отворами потиличної стрічки, прийняті в основному елементі і не можуть перешкоджати, внаслідок цього користувачеві шолома в приведенні в дію і ослабленні пристрою натягнення. Винахід пояснюється кресленнями, на яких представлене наступне: Фіг. 1 - забезпечений пристроєм натягнення згідно винаходу конструктивний вузол внутрішнього пристосування не зображеного захисного шолома, в якому два кінці потиличної стрічки сполучено з можливістю ослаблення на ділянці потилиці пристроєм натягнення, Фіг. 2 - вигляд збоку захисного шолома, в якому конструктивний вузол внутрішнього пристосування по Фіг. 1 разом з пристроєм натягнення згідно винаходу встановлені в корпус шолома, Фіг. 3 - поперечний перетин захисного шолома по Фіг. 2, якщо дивитися в напрямку назад, Фіг. 4 - частково розкрите зображення захисного шолома по Фіг. 2, якщо дивитися в напрямку вперед, Фіг. 5A - детальне зображення пристрою натягнення згідно винаходу, вигляд ззаду, причому натяжний важіль показаний в не приведеному в дію положенні, Фіг. 5B - розріз пристрою натягнення по лінії VB-VB по Фіг. 5A, Фіг. 6A - пристрій натягнення по Фіг. 5A, причому, натяжний важіль показаний проте в приведеному в дію положенні, Фіг. 6B - розріз пристрою натягнення по лінії VIB-VIB по Фіг. 6A Фіг. 7 - пристрій натягнення по Фіг. 6A і Фіг. 6B. вигляд зверху, Фіг. 8 - пристрій натягнення по Фіг. 7 вигляд збоку. Згідно Фіг. 1-4 позначений позицією 40 конструктивний вузол внутрішнього пристосування містить несучу корзину 42 і несучу стрічку 47, що складається з наголовної стрічки 44, несучої стрічки 47 і потиличної стрічки 46. Несуча стрічка 47 забезпечена на ділянці потиличної стрічки 46 позначеним позицією 48 пристроєм натягнення. 2 UA 107973 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно зображенню на Фіг. 2 і Фіг. 3 корпус 36 шолома захисного шолома 30 забезпечений по нижньому краю ззаду в центрі вирізом 76, за яким знаходиться пристрій 48 натягнення несучої стрічки 47, доступний, зокрема, для приведення в дію рукою, навіть в рукавичці для натягнення або ослаблення несучої стрічки 47. Конструктивний вузол 40 внутрішнього пристосування є в цілому таким елементом захисного шолома, який стосується голови. Конструктивний вузол 40 внутрішнього пристосування може фіксуватися на корпусі 36 шолома для опори і фіксації шолома 30 на голові користувача. Корзина, що несе, 42 виготовлена в даному випадку як цілісна формована деталь з полімерного матеріалу. Наголовна стрічка 44 приформована до несучої корзини 42. Потилична стрічка 46 має два передні кінці, сполучених із задніми відкритими кінцями наголовної стрічки 44 з можливістю роз'єднання, наприклад, за допомогою не зображеного детально на кресленнях фіксованого з'єднання. Потилична стрічка 46 має два відкриті кінці, сполучених один з одним на ділянці потилиці пристроєм 48 натягнення. Потилична стрічка 46 може бути виготовлена з однакового з корзиною, що несе, 42 матеріали. Потилична стрічка 46 приєднується між своїми з'єднаннями наголовною стрічкою 44 та її відкритими кінцями відповідно регульовано по висоті до несучої корзини 42, як це, наприклад, можна бачити на Фіг. 1. Потилична стрічка 46 має для цього на кожній стороні три розташовані один над одним отвори 51, з можливістю введення в них виступаючих від несучої корзини 42 пружинячих болтів. Пристрій 48 натягнення можна підганяти, зокрема, до різних форм голови і за допомогою потиличної чашки 70 на потилиці приводити в найзручніше положення. Далі, детальніше, описується пристрій 48 натягнення. Пристрій 48 натягнення відноситься разом з не зображеним захистом вух до оснащення показаного на Фіг. 2 шоломи, яке завжди залишається в межах контуру корпусу 36 шолома, тому в шоломі 30 також і на ділянці пристрою 48 натягнення немає виступаючих елементів, за які могли б чіплятися перешкоди при використанні шолома. На Фіг. 2 показаний вигляд збоку конструктивного вузла 40 внутрішнього пристосування захисного шолома 30, в якому обидва кінці потиличної стрічки 46 сполучені на ділянці потилиці пристроєм 48 натягнення з можливістю роз'єднання. Пристрій 48 натягнення показано в затягнутому положенні. На Фіг. 3 показаний поперечний перетин захисного шолома 30, якщо дивитися в напрямку назад. На Фіг. 4 показаний в частково розкритому зображенні захисний шолом 30 по Фіг. 3, якщо дивитися в напрямку вперед. З посиланням на Фіг. 5-8 детально описується конструкція і спосіб роботи пристрою 48 натягнення. На Фіг. 5A показаний вигляд позаду пристрою 48 натягнення. На Фіг. 5B показаний пристрій 48 натягнення в розрізі по лінії VB-VB по Фіг. 5A. Пристрій 48 натягнення має потиличну чашку 70, з якою шарнірно сполучений з можливістю повороту за допомогою проміжно підключеного передавального важеля 80 основний елемент 50. Пристрій 48 натягнення має елемент керування, виконаний в описаному в даному випадку прикладі виконання у вигляді натяжного важеля 51. При поверненні натяжного важеля 51 за годинниковою стрілкою основний елемент 50 може повертатися відносно потиличної чашки 70 з показаного на Фіг. 5B положення - в положення, показане на Фіг. 6B. Передавальний важіль 80, що сполучає основний елемент 50 з потиличною чашкою 70, сполучений шарнірно відповідно за допомогою осі на першому кінці 82 до потиличної чашки 70, а на другому кінці 84 до основного елементу 50. Передавальний важіль 80 сполучений шарнірно за допомогою осі в основному елементі 50 в місці 62, розташованому вище за місце шарнірного з'єднання або осі 66 натяжного важеля 51 в основному елементі 50. Натяжний важіль 51 забезпечений на ділянці свого місця 66 шарнірного з'єднання до основного елементу 50 виступом 52, що спирається на передавальний важіль 80. При русі натяжного важеля 51 з показаного на Фіг. 5B положення, в якому пристрій 48 натягнення не натягнуто, за годинниковою стрілкою, в показане на Фіг. 6B затягнуте положення, виступ 52 притискається до другого кінця 84 передавального важелю 80, унаслідок чого нижній кінець основного елементу 50 повертається убік, як це показано на Фіг. 6B від першого кінця 82 передавального важелю 80 у напрямку обертання проти годинникової стрілки. Місця 62 і 64 шарнірного з'єднання передавального важеля, що мають в не затягнутому положенні пристрою 48 натягнення по Фіг. 5B відстань s1, в затягнутому положенні по Фіг. 6B мають істотно більшу відстань s2. Передавальний важіль 80 забезпечений на своєму другому кінці 84 заздалегідь підібганою пружиною 86, що притискує перший кінець 82 передавальні важелі 80 до протилежного до місця 66 шарнірного з'єднання натяжного важеля 51 нижнього кінця основного елементу 50, зокрема, в показане на Фіг. 5B положення. З цього положення нижній кінець основного елементу 50 повертається від першого кінця 82 передавального важелю 80 убік в показане на Фіг. 6B положення, якщо натяжний важіль 51 буде приведений в дію і повернений з показаного на Фіг. 5B положення в показане на Фіг. 6B положення. Показана на Фіг. 6B відстань s2 виходить тільки 3 UA 107973 C2 5 10 15 20 25 30 35 40 45 унаслідок дії заздалегідь підібганої пружини 86. Основний елемент 50 може знову повертатися в показане на Фіг. 5B положення без якого-небудь приведення в дію натяжного важеля 51 при наданні потиличною стрічкою 46 розтягуючого зусилля на основний елемент 50. Якщо цей стан розтягуючого зусилля на Фіг. 5B вже є, то при приведенні в дію натяжного важеля 51 основний елемент 50 повертається убік своїм нижнім кінцем від першого кінця 82 передавального важелю 80, при цьому відстань s1 на Фіг. 5 не змінюється. Якщо потилична стрічка 46 не надає розтягуючого зусилля на основний елемент 50, основний елемент 50 повертається розташованим поруч з першим кінцем 82 передавального важелю 80 пружинним елементом 88, прагнучим повернути убік потиличну чашку 70 в напрямку від першого кінця 82 передавального важелю 80. У зображеному прикладі виконання пружинний елемент 88 виконаний у вигляді фіксованого в потиличній чашці 70 пружинячого пальця. Переважно, якщо замість цього пружинячий палець просто приформований до потиличної чашки 70. Потилична чашка 70 має згідно зображенню на Фіг. 7 на своєму нижньому кінці вилку 72 з пружинячими лапками 72a, 72b, що входять приформованими цапфами (не показані) в сумісні свердлення (не показані) на першому кінці 82 передавальні важелі 80 і створюють внаслідок цього місце 62 шарнірного з'єднання передавального важеля 80 в потиличній чашці 70. Основний елемент 50 має по обидві сторони натяжного важеля 51 згідно зображенню на Фіг. 6A і Фіг. 8 дві поверхні 54, 56, забезпечені кутовими виступами 54a або 56a, що входять в зачеплення з геометричним замиканням з сумісними отворами 47a, 47b у відкритих кінцях потиличної стрічки 46. Основний елемент 50 забезпечений на обох сторонах між виступами 54a, 56a і натяжним важелем 51 відповідно отвором 57a, 57b для прийому відкритих кінців потиличної стрічки 46, як це можна побачити на Фіг. 6A. Особлива перевага пристрою 48 натягнення згідно винаходу полягає в тому, що при його затягуванні і знятті напруження приведенням в дію натяжного важеля 51, основний елемент 50 повертається навколо другого верхнього кінця 84 передавального важелю 80, що спирається з можливістю повороту, своїм першим нижнім кінцем 82 в потиличну чашку 70, тому найзручніше положення, яке отримує потилична чашка 70 на потилиці після надягання шолома 30, в негативну сторону не змінюється. Перед надяганням шолома 30 відкритих кінців потиличної стрічки 46 вводять в отвори 57a, 57b основного елементу 50, причому отвори 47a, 47b в потиличній стрічці 46 вводять в зачеплення з геометричним замиканням з прямокутними виступами 54a, 56a в основному елементі для грубого регулювання діючої довжини несучої стрічки 47 (вимірюється між внутрішньою стороною наголовної стрічки 44 і передньою стороною потиличної чашки 70) відповідно до розміру голови при не надітому шоломі 30. Доцільно, якщо регулювання здійснюють так, щоб захисний шолом 30 можна було зручно надягати при не приведеному в дію пристрої 48 натягнення. Натягнення несучої стрічки 47, а внаслідок цього потиличної стрічки 46, після того, як шолом 30 надітий, відбувається потім за допомогою пристрою 48 натягнення при приведенні в дію натяжного важеля 51, як описано вище. При цьому пристрій 48 натягнення спирається в ділянці потилиці на потилицю потиличною чашкою 70. Затягнуте положення пристрою 48 натягнення показано на Фіг. 6. При повороті натяжного важеля 51 у напрямку обертання проти годинникової стрілки, а внаслідок цього його відкритті, відкривається пристрій 48 натягнення. Внаслідок цього нижній кінець основного елементу 50 може пересуватися у напрямку до місця 62 шарнірного з'єднання передавального важеля 80 в потиличній чашці 70, тому потилична стрічка 46, а разом з нею і несуча стрічка 47 ослабляється, і захисний шолом 30 можна знімати і надягати. Для фіксації захисного шолома 30 на голові, при надітому захисному шоломі 30, потрібно тільки відкинути натяжний важіль 51 вниз. Це можна зручно проводити рукою і навіть рукавичкою. Потилична чашка 70 покрита на передній стороні елементом 89 матеріалу прокладки. ФОРМУЛА ВИНАХОДУ 50 55 1. Пристрій натягнення для встановленої по нижньому краю внутрішнього пристосування (40) захисного шолома (30) несучої стрічки (47) для фіксації шолома на голові користувача, який містить наголовну стрічку (44), що продовжується в потиличну стрічку (46), яка має два відкриті кінці, сполучених основним елементом (50) пристрою (48) натягнення, що містить елемент керування для натягнення несучої стрічки (47), який відрізняється тим, що пристрій (48) натягнення має потиличну чашку (70), до якої шарнірно приєднаний основний елемент (50), причому елемент керування виконаний у вигляді шарнірно приєднаного до основного елемента натяжного важеля (51), причому основний елемент (50) виконаний з можливістю повороту відносно потиличної чашки (70) за допомогою натяжного важеля. 4 UA 107973 C2 5 10 15 20 25 2. Пристрій натягнення за п. 1, який відрізняється тим, що основний елемент (50) і потилична чашка (70) сполучені передавальним важелем (80), шарнірно сполученим першим кінцем (82) до потиличної чашки (70), а другим кінцем (84) - до основного елемента (50). 3. Пристрій натягнення за п. 2, який відрізняється тим, що передавальний важіль (80) шарнірно приєднаний до основного елемента (50) в місці (64), розташованому вище за місце (66) шарнірного з'єднання натяжного важеля (51). 4. Пристрій натягнення за п. 3, який відрізняється тим, що натяжний важіль (51) забезпечений на ділянці місця (64) свого шарнірного приєднання до основного елемента (50) виступом (52), що спирається на передавальний важіль (80). 5. Пристрій натягнення за п. 4, який відрізняється тим, що передавальний важіль (80) забезпечений на своєму другому кінці (84) заздалегідь підібганою пружиною (86), що притискує перший кінець (82) передавального важеля (80) до протилежного місця (64) шарнірного з'єднання натяжного важеля (51) кінцю основного елемента. 6. Пристрій натягнення за будь-яким з пп. 2-5, який відрізняється тим, що поруч з першим кінцем (82) передавального важеля (80) розташований пружинний елемент (88), прагнучий повернути потиличну чашку (70) убік від першого кінця (82) передавального важеля (80). 7. Пристрій натягнення за п. 6, який відрізняється тим, що пружинний елемент (88) виконаний у вигляді приформованого до потиличної чашки (70) пружинячого пальця. 8. Пристрій натягнення за будь-яким з пп. 2-7, який відрізняється тим, що потилична чашка (70) містить в місці (66) шарнірного з'єднання передавального важеля (80) вилку (72) з пружинячими лапками (72а, 72b), виконаними з можливістю введення приформованими цапфами в свердлення в першому кінці (82) передавального важеля (80). 9. Пристрій натягнення за будь-яким з пп. 1-8, який відрізняється тим, що основний елемент (50) має по обох сторонах натяжного важеля (51) дві поверхні (54, 56) з виступами (54а, 56а), з можливістю їх зачеплення з геометричним замиканням з отворами (47а, 47b) у відкритих кінцях потиличної стрічки (46). 10. Пристрій натягнення за п. 9, який відрізняється тим, що основний елемент (50) забезпечений на обох сторонах між виступами (54а, 56а) і натяжним важелем (51) отвором (57а, 57b) для прийому відкритих кінців потиличної стрічки (46). 5 UA 107973 C2 6 UA 107973 C2 7 UA 107973 C2 8 UA 107973 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
