Бляшанка, що має отвір для виливання, а також вентиляційний отвір і одне витяжне вушко для відкривання

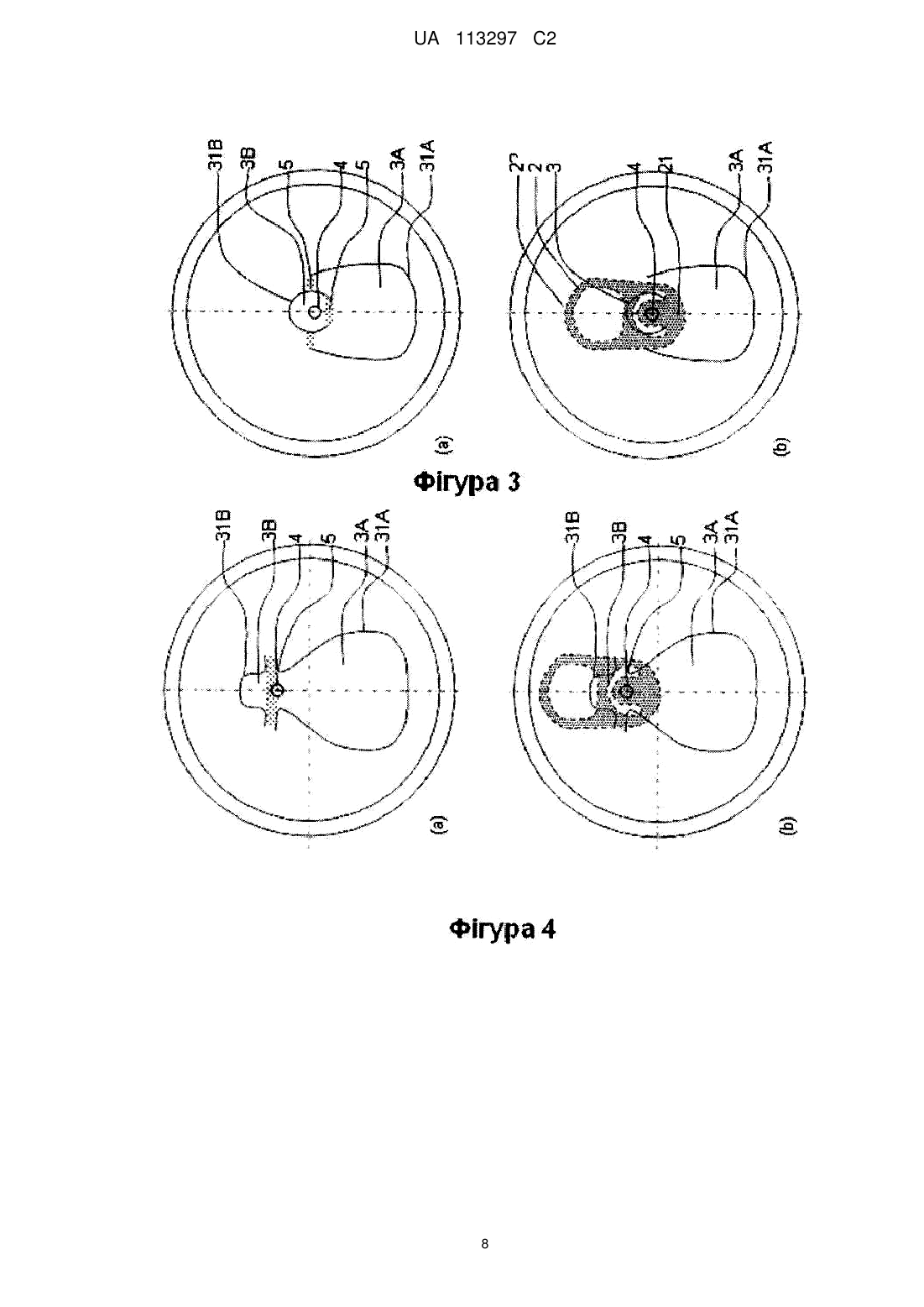

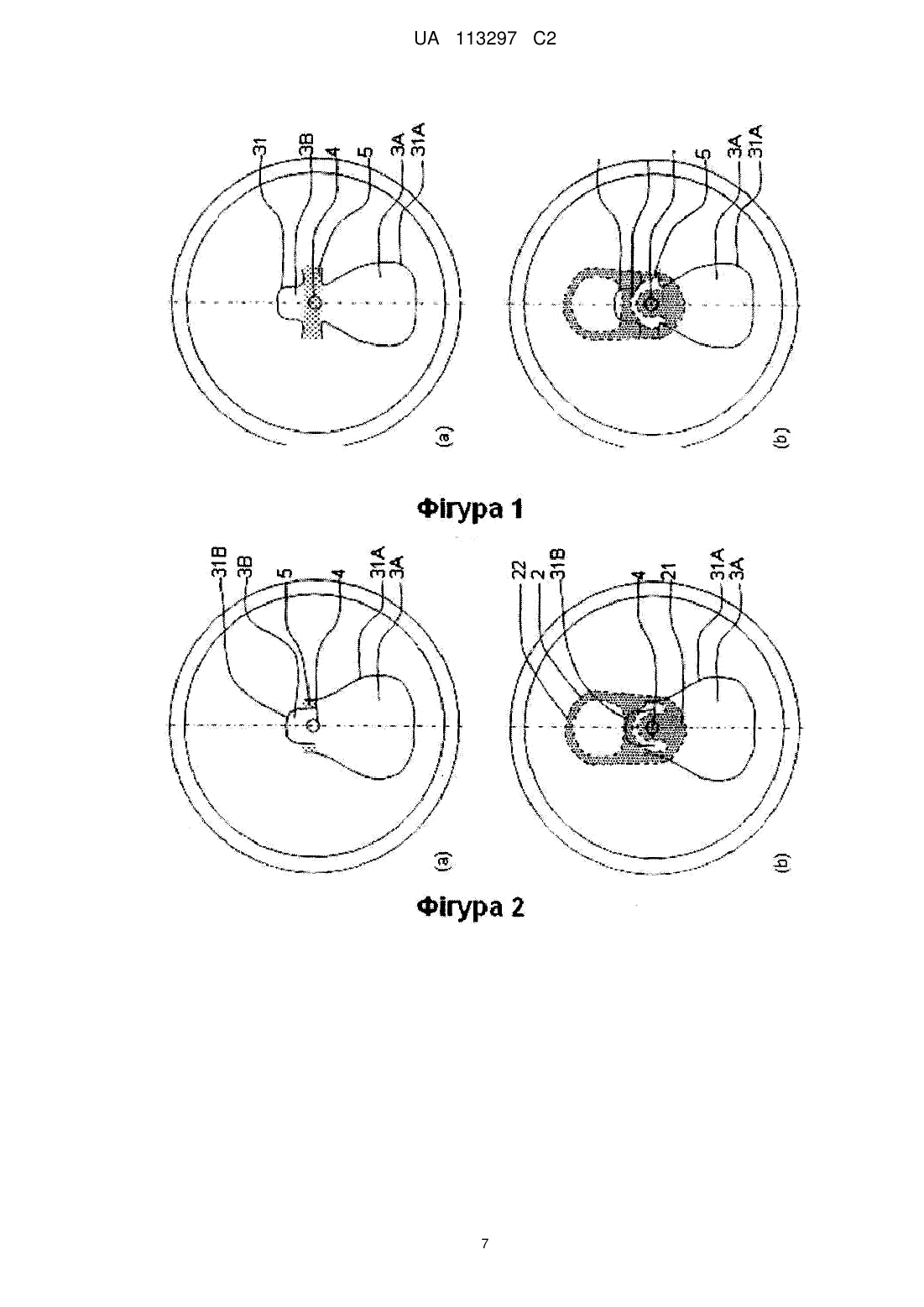

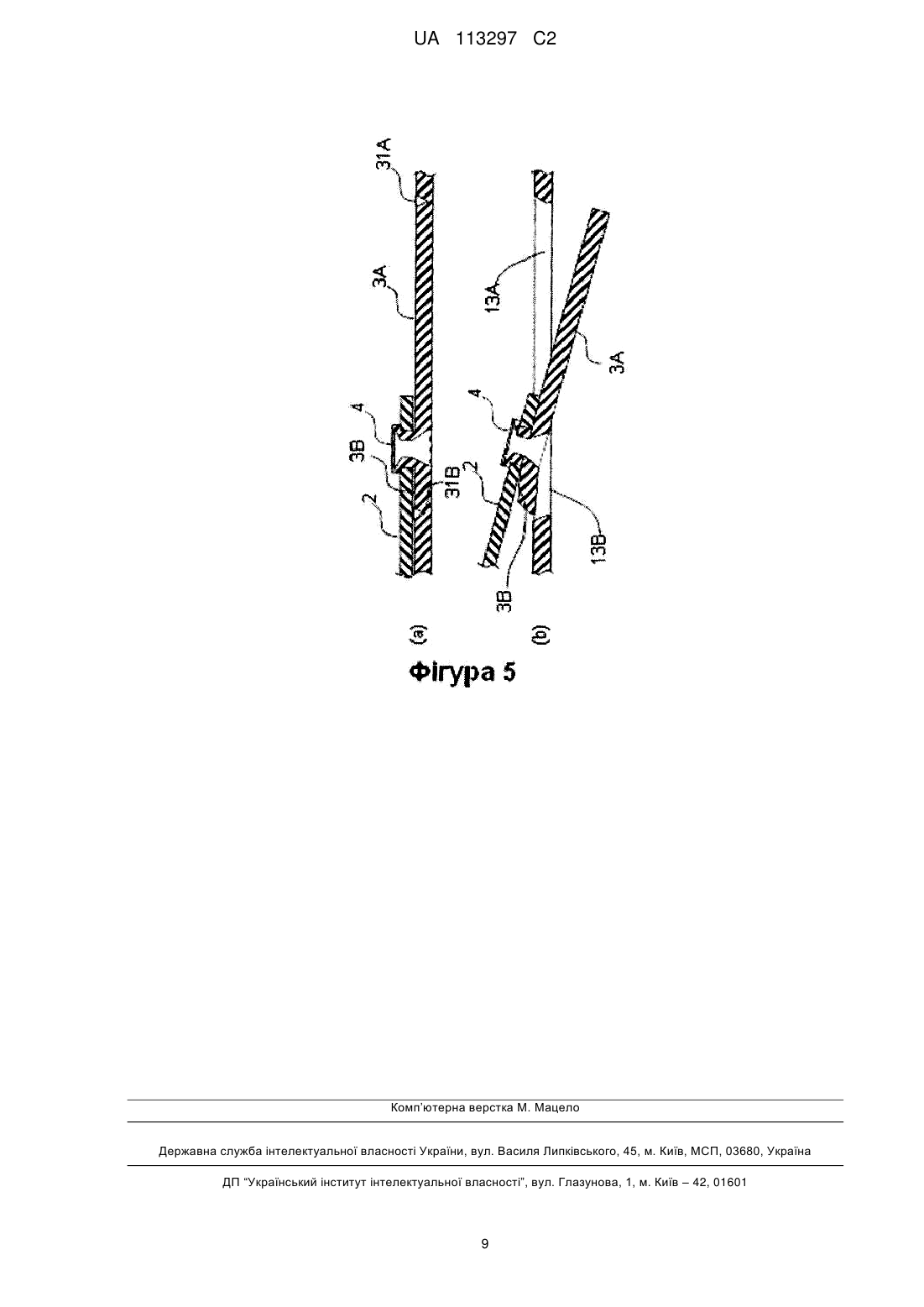

Реферат: Даний винахід стосується бляшанки для рідини, яка має кришку, що містить; (a) зону для виливання (3А), визначену на кришці першою прокресленою лінією (31А), (b) вушко для відкривання (2), яке прикріплене до кришки заклепкою (4) і має пробивний кінець (21), придатний для пробивання першої прокресленої лінії (31А) і заштовхування зони для виливання (3А) всередину банки без її відокремлення, щоб відкрити отвір для виливання (13А) після підняття від кришки протилежного, робочого кінця (22) вушка для відкривання, (c) вентиляційну зону (3В), визначену на цій кришці другою прокресленою лінією (310В), окремою від першої прокресленої лінії (31А), розміщену на протилежній від заклепки стороні стосовно першої зони для виливання (3А). Новим і цій бляшанці є те, що перша і друга прокреслені лінії (31А, 31В) відокремлені одна від одної щонайменше однією торсіонною смугою (5) з матеріалу кришки банки, яка діє як шарнір при скручуванні після підняття від кришки робочого кінця (22) вушка для відкривання (2), так що отвір для виливання (13А) є відкритим - заштовхуванням зони для виливання (3А) всередину банки, а вентиляційний отвір (13В) - потягуванням вентиляційної зони (3В) назовні від кришки банки. UA 113297 C2 (12) UA 113297 C2 UA 113297 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується бляшанок для зберігання рідини. Зокрема, він стосується бляшанок для холодних напоїв, таких як пиво, газовані і тонізуючі напої і т. ін.; ці банки мають перший отвір для виливання, і другий - вентиляційний отвір, причому обидва отвори можна відкрити одним рухом. Банки для напоїв (бляшанки) існують на ринку вже кілька десятиліть і зазнали ряд послідовних еволюцій, таких як прогресивний перехід від "відривного вушка для відкривання", де закрита округла рифлена частина поєднана з виступаючим вушком, до "вушка клапанного типу", де жоден елемент не відокремлюється від банки після її відкриття. Оскільки в обох випадках для того, щоб відкрити отвір для виливання, робочий кінець вушка треба відтягнути від плоскої поверхні кришки банки, такі вушка в обох випадках тут однаково називаються "витяжним вушком для відкриття" ("pull tab"). Дуже швидко було виявлено, що при виливанні напою з банок, що мають тільки з один отвір для виливання, напій булькотить і піниться, оскільки в таких системах важко відразу збалансувати тиски всередині і зовні банки після її відкриття. Було доведено, що створення другого, вентиляційного отвору у кришці банки, відособленого від отвору для виливання, призводить до більш спокійного витікання рідини з банки, оскільки тиск всередині банки може через цей вентиляційний отвір миттєво адаптуватись до зовнішнього тиску. В існуючій технології було запропоновано багато різноманітних систем банок з двома отворами В US, 4213538 описує банку, яка має кришку з двома чітко виділеними лініями, що визначають дві зони, які можна заштовхувати всередину пальцем або будь-яким інструментом. Альтернативним рішенням є кріплення до заклепки, розміщеної між двома зонами, визначеними цими лініями, витяжного вушка для відкривання, так що його можна нахиляти в обидва боки, щоб відкрити спочатку першу, а потім другу зону всередину банки, як на дитячій гойдалці, так, як показано в US, 5695085 або US, 5397014. У деяких випадках одне вушко спочатку тягнуть вверх, щоб заштовхнути зону для виливання всередину, а потім тягнуть назад до його початкової позиції і далі штовхають вниз, щоб натиснути на вентиляційну зону, як у US2010/0018976, US2011/0056946, WO2009/078738. Але ці системи мають проблему, яка полягає в тому, що вентиляційна зона може відкритись випадково, якщо до вушка прикладається тиск. Для вирішення цієї проблеми було запропоновано не вирівнювати в один ряд перший і другий отвори з заклепкою, яка з'єднує витяжне вушко з кришкою банки. У цьому разі після відкриття зони виливання вушко треба обернути навколо осі заклепки на відповідний компенсуючий кут, щоб воно було навпроти цієї зони, і тільки тоді штовхнути його вниз, щоб натиснути на вентиляційну зону і направити її всередину банки, як показано у WO2008/023983. В альтернативному втіленні робочий кінець вушка спочатку тягнуть вверх, щоб відкрити отвір для виливання, потім повертають на 180°, щоб воно було діаметрально навпроти вентиляційної зони, робочий кінець знову тягнуть вверх, щоб відкрити вентиляційний отвір так само, як був відкритий отвір для виливання, як у US5494184. У WO2010/046516 показано банку, що має основне вушко для відкривання, і допоміжний важіль, обидва прикріплені до кришки банки однією заклепкою, причому допоміжний важіль приводиться у пробивну позицію після підняття основного вушка, щоб пробити зону для виливання, після чого основне вушко повертають назад в його початкову позицію, а допоміжний важіль приводять в пробивну позицію перед вентиляційною зоною, яку відкривають, натискаючи далі вниз на основне вушко. Ця система дозволяє запобігти будь-якому випадковому відкриттю вентиляційного отвору. Всі ці системи мають спільну рису, яка полягає у тому, що потрібно кілька рухів, щоб відкрити і виливний, і вентиляційний отвори, що досить незручно, особливо якщо користувач має для цього лише одну вільну руку. Рішення для відкриття одним рухом і дозуючого, і вентиляційного отворів було запропоновано в відомому рівні техніки. В US3307737 описано банку, що має лише одне вушко для відкриття і дозуючого, і вентиляційного отворів, кожен з яких утворює замкнуту петлю. Потягнувши один вільний кінець вушка, спочатку відривають від кришки банки вентиляційну зону, а за нею - зону для виливання. Незручність цієї досить старої системи добре відома і полягає у тому, що вона призводить до відходів, які зазвичай опиняються на землі, а також створює екологічну небезпеку і джерело тілесних ушкоджень. СА, 2280461 пропонує з'єднувати заклепкою кільцевий кінець вушка з виділеною лінією вентиляційної зони, утворюючи замкнуту петлю. Шляхом відтягування вверх названого кільцевого кінця вушка пробивають зону для виливання, а вентиляційну зону відривають від кришки банки. Незручність цієї системи полягає у тому, що потрібна велика сила для того, щоб відірвати вентиляційну зону від кришки банки, оскільки дана конструкція не передбачає ніякого важеля. US2003/0098306 пропонує удосконалення попередньої системи, додаючи другий важіль, прикріплений петлею до основного вушка на рівні заклепки до вентиляційної зони, так що основне вушко піднімають, 1 UA 113297 C2 5 10 15 20 25 30 35 40 45 50 55 потягнувши цей другий важіль, отримуючи таким чином вищу пару сил. У WO2004/035399 і US, 3326406 описані системи, в яких одне вушко для відкриття приєднують до кришки банки першою заклепкою, а до вентиляційної зони - другою заклепкою. На відміну від попередніх систем, тут і виливну, і вентиляційну зони заштовхують всередину банки, потягнувши вушко у точці, де створюється трикутник першою і другою заклепками, формуючи гострі куті. Зусилля забезпечується завдяки висоті трикутника, яка перетинає лінію між двома заклепками. Даний винахід забезпечує ще одне альтернативне рішення проблеми одночасного відкривання виливного і вентиляційного отворів єдиним рухом руки. Даний винахід визначається незалежними пунктами патентною формулою. Можливі переважні втілення винаходу визначено залежними пунктами патентної формули. Зокрема, даний винаході стосується бляшанки для рідини, яка має верхню частину, що містить: (a) Зону для виливання, визначену на кришці банки першою прокресленою лінією, (b) Витяжне вушко для відкривання, прикріплене до верхньої частини бляшанки банки заклепкою, а саме вушко має пробивний кінець, придатний для пробивання першої прокресленої лінії і заштовхування її у банку, не відокремлюючи зони для виливання, для відкривання отвору для відкривання при піднятті робочого кінця вушка від кришкою банки, (c) Вентиляційну зону на кришці банки, означену другою прокресленою лінією, окремою від першої прокресленої лінії і розташовану з протилежного від першої зони для виливання боку заклепки, і відрізняється тим, що перша і друга прокреслені лінії відокремлені одна від одної щонайменше однією зкручуючою (торсіонною) смугою з матеріалу кришки банки, придатною для використання в якості петлі скручуванням при піднятті робочого кінця вушка від кришки банки так, що отвір для виливання є відкритим завдяки заштовхуванню зони для виливання всередину банки, а вентиляційний отвір є відкритим, відтягуванням вентиляційної зони від верхньої частини банки. Для того, щоб сприяти згинанню торсіонної смуги при піднятті робочого кінця вушка, ця торсіонна смуга може включати допоміжні прокреслені лінії, значно мілкіші, ніж перша і друга прокреслені лінії, так що вони не будуть ламатися, а тільки гнутися. Допоміжні прокреслені лінії можуть бути переривчастими. В альтернативному втіленні торсіонна смуга не має прокреслених ліній. Після відкриття виливного і вентиляційного отворів дуже бажано, щоб відповідні зона для виливання і вентиляційна зони залишались прикріпленими до верхньої частини банки, що запобігає засмічуванню всередині бляшанки маленькими шматочками металу. Цього можна досягти, формуючи першу і/або другу прокреслені лініїу незамкнуту петлю. Після підняття робочого кінця вушка зона для виливання і/або вентиляційна зона будуть таким чином зігнуті навколо лінії, розташованої між двома відкритими кінцями відповідних прокреслених ліній. В альтернативному втіленні перша і/або друга прокреслені лінії утворюють замкнуту петлю, але секція цієї замкнутої петлі має значно мілкіше про креслення, ніж решта цієї лінії. Лінії згинання зони для виливання і/або вентиляційної зони будуть таким чином визначатися мілкішою секцією прокресленої лінії. В одному переважному втіленні перша і друга обмежуючі пінії мають по суті форму двох Ω навпроти одна однієї своїми відкритими сторонами, відокремлені торсіонною смугою, що включає заклепку. Тому у цій конфігурації торсіонна смуга визначається зоною, що розділяє по суті прямі ділянки протилежних Ω. Вигнута частина Ω другої прокресленої лінії визначає вентиляційну зону і є суттєво меншою, ніж вигнута частина Ω першої прокресленої лінії, яка визначає зону для виливання. В альтернативному втіленні друга прокреслена лінія частково охоплена першою прокресленою лінією з кожного боку заклепки, формуючи дві торсіонні смуги по кожен бік заклепки, причому секція першої прокресленої лінії частково перекриває секцію другої прокресленої лінії. Заклепка може бути частково окреслена другою прокресленою лінією, що визначає вентиляційну зону. Щоб сприяти пробиванню другої прокресленої лінії для відкривання натягом вентиляційної зони, друга прокреслена лінія може бути глибшою, ніж перша прокреслена лінія. Щоб отримати ще більший отвір для виливання, заклепку можна змістити у напрямку вентиляційної зони відносно центру кришки, так щоб вентиляційну зону перенести ближче до її краю, залишаючи більше місця для зони для виливання. Бляшанка за даним винаходом особливо придатна для холодних напоїв, таких як алкогольне чи безалкогольне пиво або інші ферментовані напої, газовані та тонізуючі напої, соки, енергетичні напої, бульйони, прохолодні напої або коктейлі і інші прохолоджувальні напої 2 UA 113297 C2 5 10 15 20 25 30 35 40 45 50 55 у високій склянці і т. п. Таку банку, особливо її кришку, бажано виробляти з алюмінію, алюмінієвого сплаву або лудженої листової сталі і т. п. Далі для повнішого розуміння суті даного винаходу приведено детальний опис з посиланням на креслення, на яких: Фігура 1 демонструє вид зверху кришки банки за першим втіленням даного винаходу, представленої (а) без вушка для відкривання і (b) з вушком. Фігура 2 демонструє вид зверху кришки банки за другим втіленням даного винаходу, представленої (а) без вушка для відкривання і (b) з вушком. Фігура 3 демонструє вид зверху кришки банки за третім втіленням даного винаходу, представленої (а) без вушка для відкривання і (b) з вушком. Фігура 4 демонструє вид зверху кришки банки за четвертим втіленням даного винаходу, представленої (а) без вушка для відкривання і (b) з вушком. Фігура 5 демонструє боковий розтин банки за даним винаходом, (а) в закритій позиції, і (b) у відкритій позиції. Як можна побачити на Фігурах 1-4, бляшанка за даним винаходом має таку саму кришку, як і традиційні банки у будь-якій крамниці на даний час, з зоною для виливання (3А), яку визначає на цій кришці перша прокреслена лінія (31А), і вушком (2) для відкривання натягом, приєднане до кришки заклепкою (4) з пробивним кінцем (21), що частково перекриває зону для виливання, і протилежним робочим кінцем (22), який після його підняття від площини кришки банки натискує на пробивний кінець (21) над зоною для виливання, пробиваючи розмежувальну лінію і заштовхуючи зону для виливання у банку, відкриваючи отвір для виливання (13А). Звичайно, значно краще, якщо після відкривання отвору для виливання (13А), ні вушко для відкривання (2), ані зона для виливання (3А) не відокремлюються від кришки. Цього можна досягти, не закриваючи перехід, утворений першою прокресленою лінією (31А), або застосувавши у цій першій лінії мілкішу (тобто менш глибоку) частину, ніж її решта. Будь-яким з цих шляхів після натискування пробивним кінцем (21А) вушка для відкривання на зону для виливання (3А) остання зігнеться навколо лінії між двома кінцями відкритої петлі прокресленої лінії або мілкішої частини прокресленої лінії. Дозуюча частина банки може бути цілком подібною до традиційних банок. Але суть даного винаходу полягає у конструкції і позиції вентиляційної зони (3В), яка дозволяє одним натягом робочого кінця вушка відкрити вентиляційний (13В) отвір одночасно з отвором (13А) для виливання. Вентиляційна зона (3В) означена другою прокресленою лінією (31В) і розміщена на стороні кришки, протилежній зоні (3А) для виливання відносно заклепки (4). Найбільш бажано, щоб вентиляційна зона не відокремлювалась від краю кришки банки після відкривання вентиляційного отвору. Так само, як і обговорена вище зона для виливання, вентиляційна зона (3В) означена прокресленою лінією (31В), яка визначає відкритий шлях або включає мілкішу частину, щоб дозволяти згинатись назовні вентиляційній зоні (3В) навколо невідміченої або мілкішої частини прокресленої лінії. Але бажано, якщо друга прокреслена лінія (31В) утворює замкнуту петлю з мілкішою частиною, щоб заклепка розміщувалась всередині цієї другої прокресленої лінії. Насправді, це важливо, щоб язичок металу, що тягнеться між заклепкою (4) і найдальшою від зони для виливання (3А) точкою другої прокресленої лінії (31В), був достатньо жорстким, щоб перекинути заклепку після підняття робочого кінця вушка, яке б підтримувало розрив прокресленої лінії. Вентиляційна зона (3В) зазвичай менша розміром, ніж зона (3А) для виливання, оскільки для вентиляційної зони треба тільки забезпечити баланс тиску під час виливання рідини з банки і спокійну розгерметизацію після її відкриття. Відкриття вентиляційного отвору (13В) можливе скручуванням або згинанням торсіонної смуги (5) (див. заштриховані зони на Фігурах 1(а), 2(а), 3(а) і 4(а)) після підняття робочого кінця (22) вушка для відкривання (2). Першу і другу прокреслені лінії (31А, 31В) відокремлюють одну від одної зоною матеріалу кришки банки, що визначає щонайменше одну торсіонну смугу (5), придатну бути шарніром скручування після підняття від кришки банки робочого кінця (22) вушка для відкривання (2). Коли робочий кінець (22) вушка для відкривання (2) піднято, пробивний кінець, розташований навпроти нього відносно заклепки (4), натискує на зону для виливання (3А), пробиваючи прокреслену лінію (31А) і заштовхуючи зону для виливання (13А) всередину банки. Скручування вушка для відкривання створює момент кручення в тій частині кришки, яка включає заклепку, в результаті чого скручується сама заклепка відносно поверхні, означеної краєм кришки. Створюючи потрібну торсіонну смугу (5) по заклепці або кругом неї, можна скористатись перевагою моменту кручення для створення підйомної сили, здатної прорвати другу прокреслену лінію (31В) і підняти від кришки вентиляційну зону (3В), щоб відкрити вентиляційний отвір (13В). 3 UA 113297 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зону для виливання (3А), заклепку (4) і вентиляційну зону (3В) бажано розташувати в ряд по першому діаметру кришки банки у цьому порядку. Щонайменше одна торсіонна смуга (5), діюча як шарнір, кругом якого може скручуватись заклепка (4), може зазвичай бути в основному перпендикулярною до цього першого діаметра. Оскільки кріплення вушка для відкривання (2) до кришки банки визначає зону вищої жорсткості на вигин, витягування робочого кінця (22) вушка для відкривання (2), який знаходиться між кришкою і головкою заклепки (4), обов'язково супроводжується певним скручуванням заклепки і створенням поля згинання у кришці банки, оточуючій його. Створення торсіонної смуги (5) нижчої жорсткості на вигин збільшує різницю між жорсткістю на вигин зони заклепки і оточуючої зони, дозволяючи збільшити величину поля вигину за зоною заклепки відносно зони для виливання (3А). Щоб далі покращити ефект шарніра, торсіонну смугу (5) можна створити із допоміжними прокресленими лініями, значно мілкішими, ніж перша і друга прокреслені лінії (31А, 31В), оскільки вони не призначені для того, щоб ламати, а тільки щоб полегшити згинання смуги. Але при належному дизайні прокреслених ліній допоміжні не обов'язково потрібні для отримання бажаного ефекту шарніра. У першому втіленні, представленому на Фігурі 1, зона для виливання і вентиляційна зони (3А, 3В) розміщені уздовж першого діаметра кришки банки по будь-якій стороні заклепки (4). Кожна з першої і другої прокреслених ліній (31А, 31В), що визначають їх, формує вигнуту незамкнуту петлю, яка визначає зону для виливання і вентиляційну зони відповідно, причому відкриті частини петель розміщені навпроти одна одної з заклепкою (4) між ними. Дві кінцеві секції першої і другої прокреслених ліній знаходяться навпроти одна одної, витягнуті суттєво перпендикулярно до названого першого діаметра, визначаючи таким чином торсіонну смугу (5) між ними. Як можна оцінити на Фігурі 1(а), перша і друга прокреслені лінії мають по суті форму, подібну до Ω, їхні відкриті частини знаходяться навпроти одна одної, вигнуті частини визначають зону для виливання і вентиляційну зони (3А, 3В), а прямі ділянки кожної прокресленої лінії навпроти одна одної визначають торсіонну смугу (5). Вигнута частина другої прокресленої лінії (31В) має значно менший розмір, ніж першої (31А), яка визначає зону для виливання, але прямі ділянки обох прокреслених ліній мають однакову довжину. Ясно, що кінцевим частинам першої і другої прокреслених ліній не потрібно бути прямими; вони можуть бути злегка вигнутими, оскільки торсіонна смуга визначається між двома прокресленими лініями (див. заштриховані зони на Фігурі 1(а)). На Фігурі 1(b) показана така сама кришка, як на Фігурі 1(а), з вушком для відкривання, яке представлене прозорим. На Фігурі 1(b) можна побачити, що дане втілення дуже подібне до традиційної банки з одним отвором, які є на ринку. Користування банкою за даним винаходом є таким самим, як і тих, до яких споживачі звикли - з традиційним одним отвором: треба просто підкласти палець під робочий кінець (22) вушка для відкривання і підняти його від кришки банки. Це притискує пробивний кінець вушка до зони для виливання (3А), щоб розірвати першу прокреслену лінію (31А), як зазвичай робиться у бляшанках з одним отвором. При цьому заклепка (4) піддається жорсткому зусиллю на скручування через підняття вушка для відкривання. Як показано на Фігурі 5(b), завдяки послаблюючій дії торсіонної смуги (5), заклепка може нахилятись до отвору для виливання (13А) навколо осі, суттєво паралельної торсіонній смузі (5), створюючи зусилля у розвитку, достатнє для того, щоб проколоти другу прокреслену лінію (31В) і підняти вентиляційну зону (3В), відкривши таким чином вентиляційний отвір (13В) одним рухом. Схожість і зовнішнього виду, і способу користування банки за даним винаходом із традиційними бляшанками з одним отвором є перевагою, оскільки споживачам не треба звикати до нового дизайну або нового способу поводження з банкою, але при цьому вони отримують вигоди банки з вентиляційним отвором (13В). У другому втіленні, показаному на Фігурі 2, другу прокреслену лінію (31В) частково розміщують в межах першої прокресленої лінії (31А) з будь-якого боку заклепки (4). В секції, яка включає кінці першої і другої прокреслених ліній (31А, 31В), в місцях їхнього розміщення вони частково перекриваються і ідуть по суті паралельно одна одній. Смуги, означені секціями прокреслених ліній (31А, 31В), що перекривають одна одну з кожного боку заклепки (4), утворюють дві торсіонні смуги (5). Як і в першому втіленні, підняття робочого кінця (22) вушка для відкривання згинає заклепку (4) до зони для виливання, яку притискує пробивний кінець (21) вушка для відкривання, доки не проколе першу прокреслену лінію, відкривши отвір для виливання (13А). Скручуванню заклепки сприяють дві торсіонні смуги (5) з кожного її боку, посилюючи тиск на метал вентиляційної зони (3В), доки не розірветься і друга прокреслена лінія (31В), відкривши таким чином вентиляційний отвір (13В). Третє втілення, показане на Фігурі 3, подібне до описаного вище другого втілення, з тією різницею, що друга прокреслена лінія частково окреслює заклепку (4). Якщо друга прокреслена лінія (31В) створює замкнуту петлю з мілкішою секцією, то заклепка може бути повністю обведена другою прокресленою лінією. Відкрита або мілка частина прокресленої лінії 4 UA 113297 C2 5 10 15 20 25 30 35 розташована навпроти зони для виливання (3А). Після підняття робочого кінця (22) вушка для відкривання заклепка скручується і відкриває вентиляційну зону, розриваючи другу прокреслену лінію (31В). І друге, і третє втілення представлені з прозорим вушком для відкривання, відповідно, на Фігурах 2(b) і 3(b). Як і у першому втіленні, такі банки зовні дуже схожі на традиційні банки з одним отвором і тому можуть легко замінити останні, не порушуючи звичок споживачів. Для того, щоб далі сприяти відкриттю вентиляційного отвору (13В), друга прокреслена лінія (31В), що визначає вентиляційну зону (3В), може бути глибшою, ніж прокреслена лінія (31А), яка визначає зону для виливання (3А). У цьому випадку для того, щоб пробити другу прокреслену лінію (31В), вентиляційну зон у (3В) звичайно роблять значно меншою, ніж зону для виливання (3А), сила, з якою герметизований газ всередині банки діє на другу прокреслену лінію, є меншою, ніж та, що діє на зону для виливання, знижуючи у такий спосіб ризик випадкового здування вентиляційної зони. У найкращому втіленні, представленому на Фігурі 4, заклепку (4) перенесено з центра кришки у напрямку вентиляційної зони (3В). Це втілення можна застосовувати з будь-яким дизайном прокреслених ліній за даним винаходом, які зображено на Фігурах 1-3, і особливо придатні для втілень, в яких зона для виливання (3А), заклепка (4) і вентиляційна зона (3В) розміщені в одну лінію уздовж діаметра кришки банки. Перевага даного втілення подвійна. Поперше, зона для виливання може бути більшою, оскільки відстань від краю кришки банки до заклепки є більшою, ніж радіус кришки. Більший отвір для виливання дозволяє отримати більшу швидкість витікання, яка може бути бажаною при деяких випадках використання. Другою перевагою даного втілення є те, що вентиляційний отвір (13В) переміщений ближче до краю, ніж коли заклепка знаходиться в центрі кришки. Це є перевагою, тому що знижує ризик виливання рідини з вентиляційного отвору, коли банку нахиляють, щоб вилити з неї її вміст. Даний винахід дозволяє створити вентиляційний отвір (13В), який відкривається разом із отвором (13А) для виливання одним і тим самим рухом, яким користувались покоління споживачів, відкриваючи традиційні банки з одним отвором. У протилежність до рішення, пропонованого у СА, 2280461, сила, потрібна, щоб відкрити обидва отвори, не дуже відрізняється від тієї, яка потрібна, щоб відкрити традиційну банку з одним отвором, тому що структура системи відкривання за даним винаходом дозволяє отримати суттєвий ефект важеля. Наприклад, можна відкрити обидва отвори банки за даним винаходом однією рукою. Бляшанка за даним винаходом особливо придатна для холодних напоїв. Наприклад, алкогольне чи безалкогольне пиво або інші ферментовані напої, такі як сидр, пиво з низьким вмістом солоду, іскристе вино і т. п., газовані і тонізуючі напої, соки, енергетичні напої, коктейлі і інші напої "у високій склянці", змішані з алкоголем, содовою, молоком, згущеним молоком, бульйоном, соусом і т. п. Банку можна робити з алюмінію, алюмінієвого сплаву або лудженої тонколистової сталі (білої жерсті). ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Бляшанка для рідини, яка має кришку, що містить: a) зону (3А) для виливання рідини, визначену на кришці першою прокресленою лінією (31А), b) вушко (2) для відкривання бляшанки, приєднане до кришки заклепкою (4), яке має пробивний кінець (21), придатний для порушення першої прокресленої лінії (31А) і проштовхування всередину банки зони (3А) для виливання рідини без її відокремлення для відкриття отвору (13А) для виливання рідини після підняття від кришки робочого кінця (22) зазначеного вушка, c) вентиляційну зону (3В), визначену на кришці другою прокресленою лінією (31В), окремою від першої прокресленої лінії (31А), і розташовану на протилежній стороні від заклепки на відміну від зони (3А) для виливання рідини, яка відрізняється тим, що перша і друга прокреслені лінії (31А, 31В) відокремлені одна від одної щонайменше однією крутильною смугою (5) з матеріалу кришки бляшанки, виконаною з можливістю скручування після підняття від кришки бляшанки робочого кінця (22) вушка (2) для відкривання бляшанки, так що під час відкривання отвору (13А) для виливання рідини заштовхуванням всередину банки зони (3А) для виливання рідини вентиляційний отвір (13В) відкривається витягуванням вентиляційної зони (3В) назовні від кришки бляшанки, і тим, що другу прокреслену лінію (31В) частково розташовано в першій прокресленій лінії (31А) з будьякого боку заклепки (4) з двома крутильними смугами (5), утвореними ділянками, що перекриваються, двох прокреслених ліній (31А, 31В) з будь-якого боку заклепки (4), або 5 UA 113297 C2 5 10 15 20 25 30 35 40 кожна перша і друга прокреслені лінії (31А, 31В) утворює опуклу відкриту петлю, що має відкриту ділянку, причому, відкрита ділянка першої прокресленої лінії (31А) звернена до відкритої ділянки другої прокресленої лінії (31В) з заклепкою (4) між ними. 2. Бляшанка за п. 1, в якій щонайменше одна крутильна смуга (5), що розділяє першу і другу прокреслені лінії (31А, 31В) або не має будь-якої прокресленої лінії або включає допоміжні прокреслені лінії, значно мілкіші, ніж перша та друга прокреслені лінії (31А, 31В), і здатні сприяти згинанню крутильної смуги після підняття робочого кінця вушка для відкривання бляшанки, причому ці допоміжні прокреслені лінії виконано переривчастими. 3. Бляшанка за п. 1 або 2, в якій перша та/або друга прокреслені лінії (31А, 31В) мають форму незамкненої петлі, так що після підняття робочого кінця (22) вушка (2) для відкривання бляшанки зона (3А) для виливання рідини та/або вентиляційна зона (3В) згинаються по лінії, визначеній між двома відкритими кінцями відповідних прокреслених ліній (31А, 31В). 4. Бляшанка за п. 1 або 2, в якій перша та/або друга прокреслені лінії (31А, 31В) мають форму замкненої петлі, яка включає значно мілкішу прокреслену секцію у порівнянні з рештою прокресленої лінії, так що після підняття робочого кінця (22) вушка (2) для відкривання бляшанки зона (3А) для виливання рідини та/або вентиляційна зона (3В) згинаються по лінії, визначеній мілкішою секцією прокресленої лінії. 5. Бляшанка за п. 3 або 4, в якій заклепка (4) знаходиться у середині крутильної смуги (5). 6. Бляшанка за п. 5, в якій першу та другу прокреслені лінії (31А, 31В) виконано суттєво у формі двох літер , обернених одна до одної своїми відкритими сторонами, із заклепкою між ними, а крутильну смугу (5) визначено зоною, що розділяє суттєво прямі ділянки протилежних літер , і вигнута частина літери  другої прокресленої лінії (31В), яка визначає вентиляційну зону (3В), є суттєво меншою, ніж вигнута частина літери  першої прокресленої лінії (31А), яка визначає зону (3А) для виливання рідини. 7. Бляшанка за п. 3 або 4, в якій другу прокреслену лінію (31В) частково розміщено в межах першої прокресленої лінії (31А) з будь-якого боку заклепки (4), причому зони між першою і другою прокресленими лініями визначають дві крутильні смуги (5), де вони частково знаходяться. 8. Бляшанка за п. 7, в якій заклепку (4) частково окреслено другою прокресленою лінією (31В), яка визначає вентиляційну зону (3В). 9. Бляшанка за будь-яким з попередніх пунктів, в якій друга прокреслена лінія (31В), яка визначає вентиляційну зону (3В), є глибшою, ніж перша прокреслена лінія (31А), що визначає зону (3А) для виливання рідини. 10. Бляшанка за будь-яким одним з попередніх пунктів, в якій заклепку (4) зміщено від центра кришки бляшанки у напрямку вентиляційної зони. 11. Бляшанка за будь-яким одним з попередніх пунктів, в якій напій, що міститься в ній, вибрано з групи, що складається з алкогольного чи безалкогольного пива або інших ферментованих напоїв, газованих і тонізуючих напоїв, соків, енергетичних напоїв, супів та напоїв у високих склянках. 12. Бляшанка за будь-яким з попередніх пунктів, виготовлена з алюмінію, алюмінієвого сплаву або лудженої сталі. 6 UA 113297 C2 7 UA 113297 C2 8 UA 113297 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
