Бляшанка з отвором для виливання і вентиляційним отвором

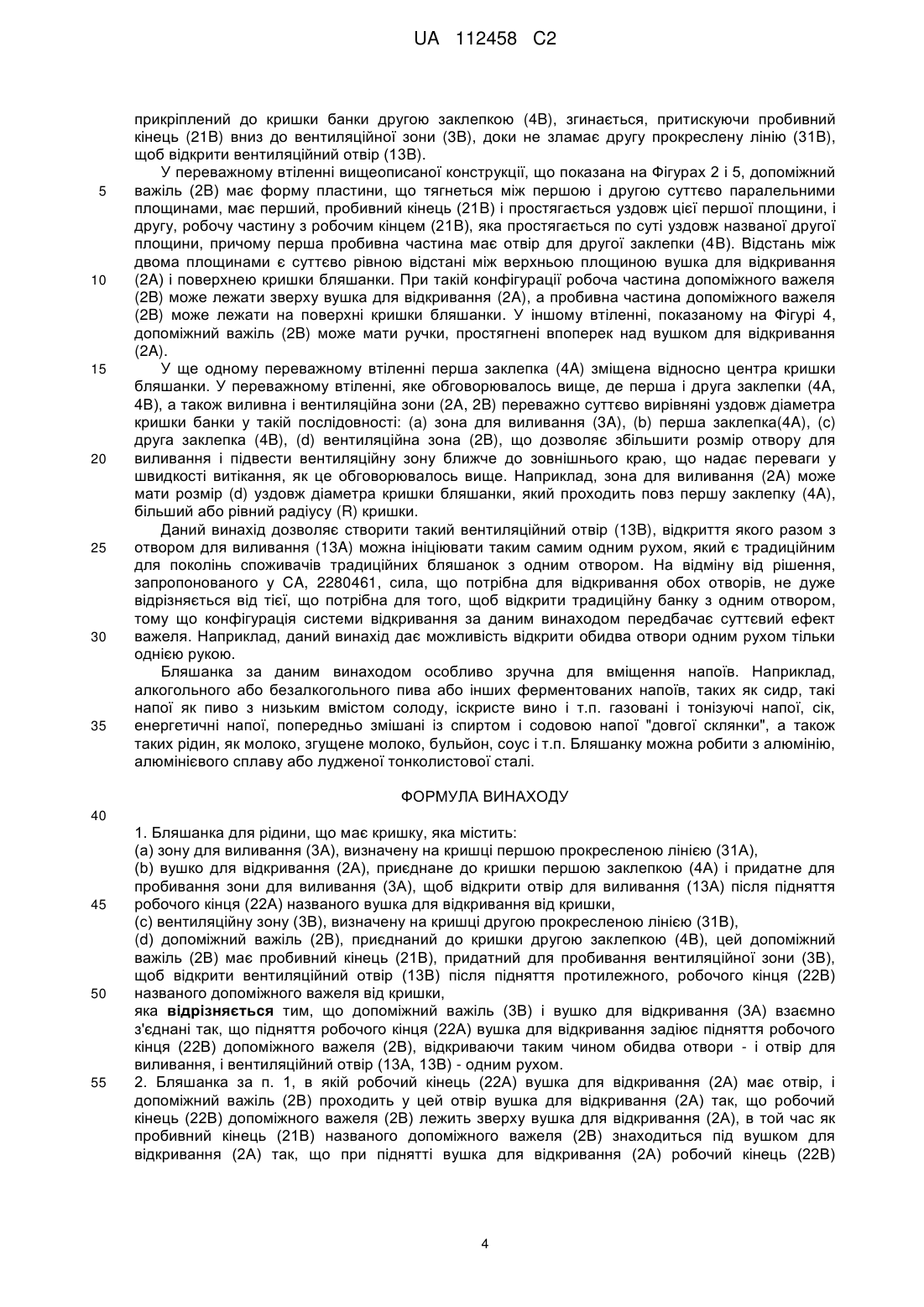

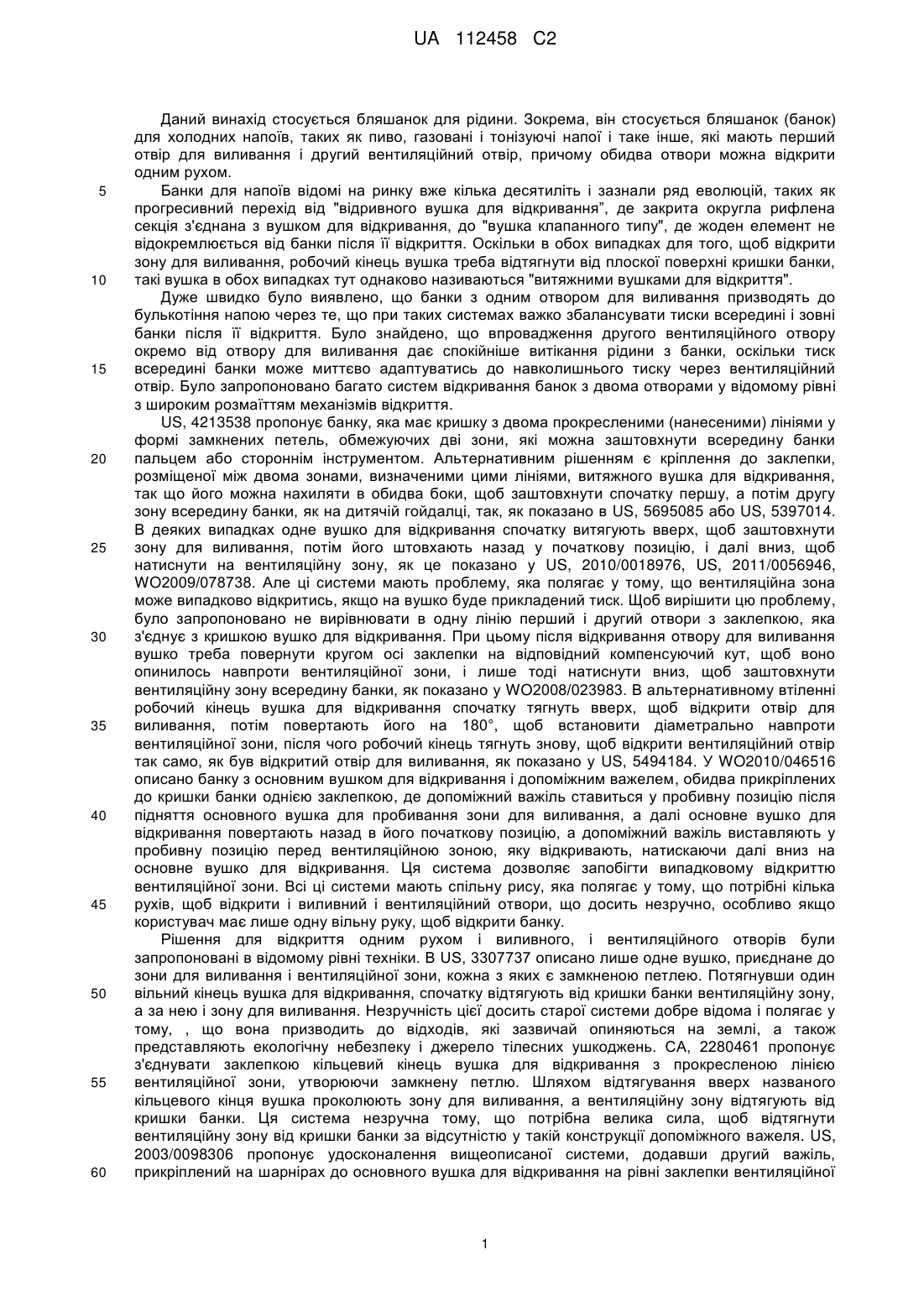

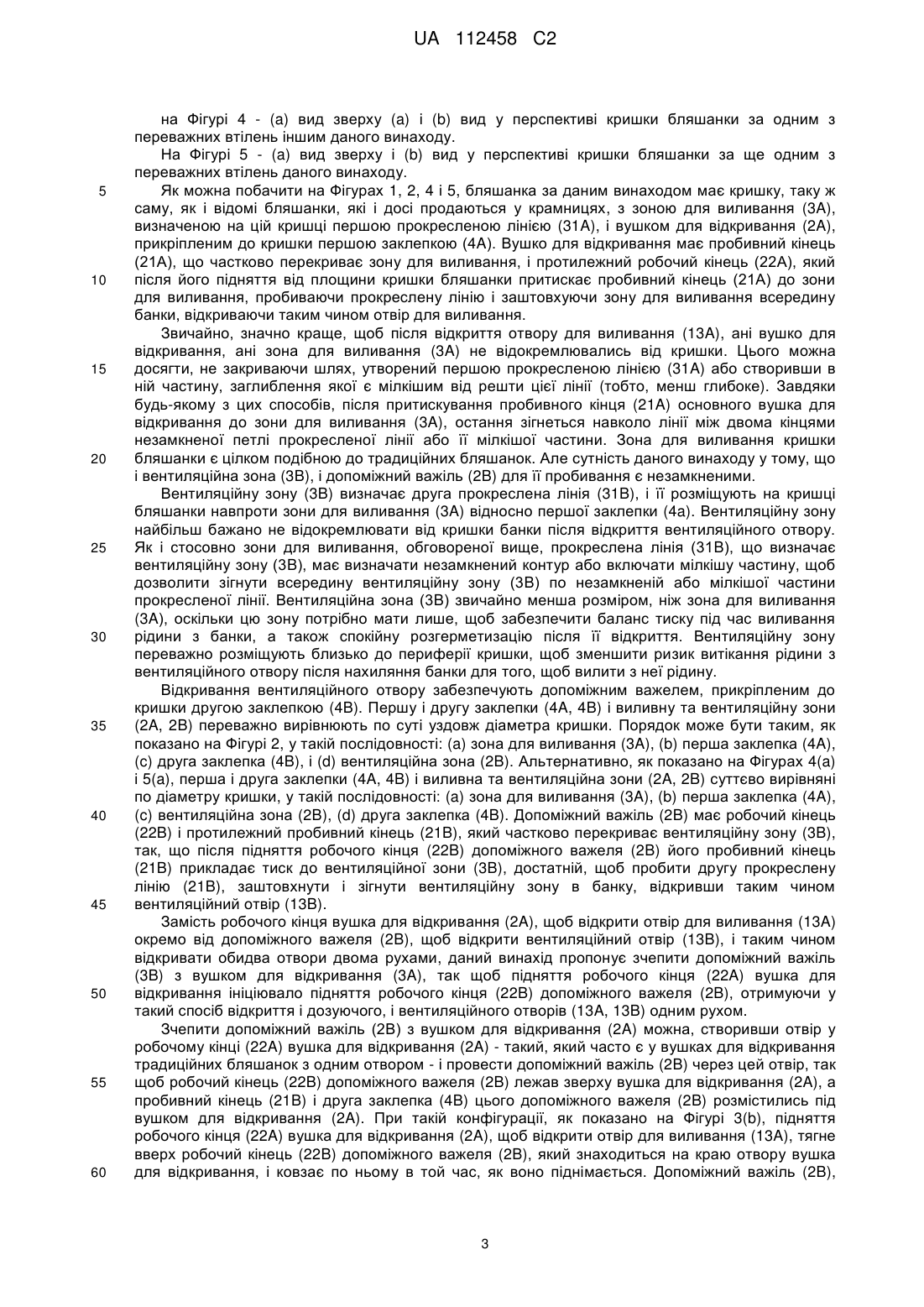

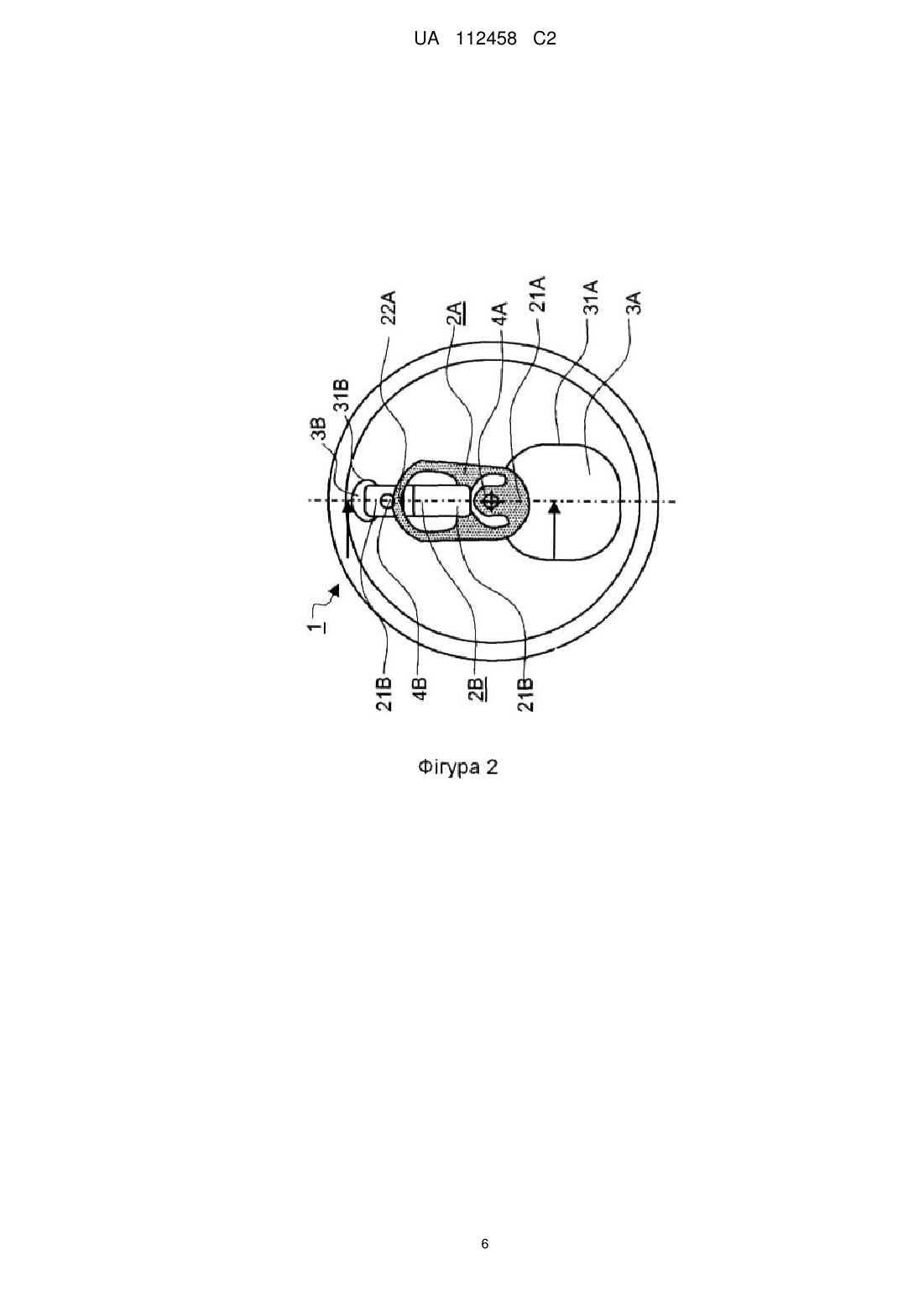

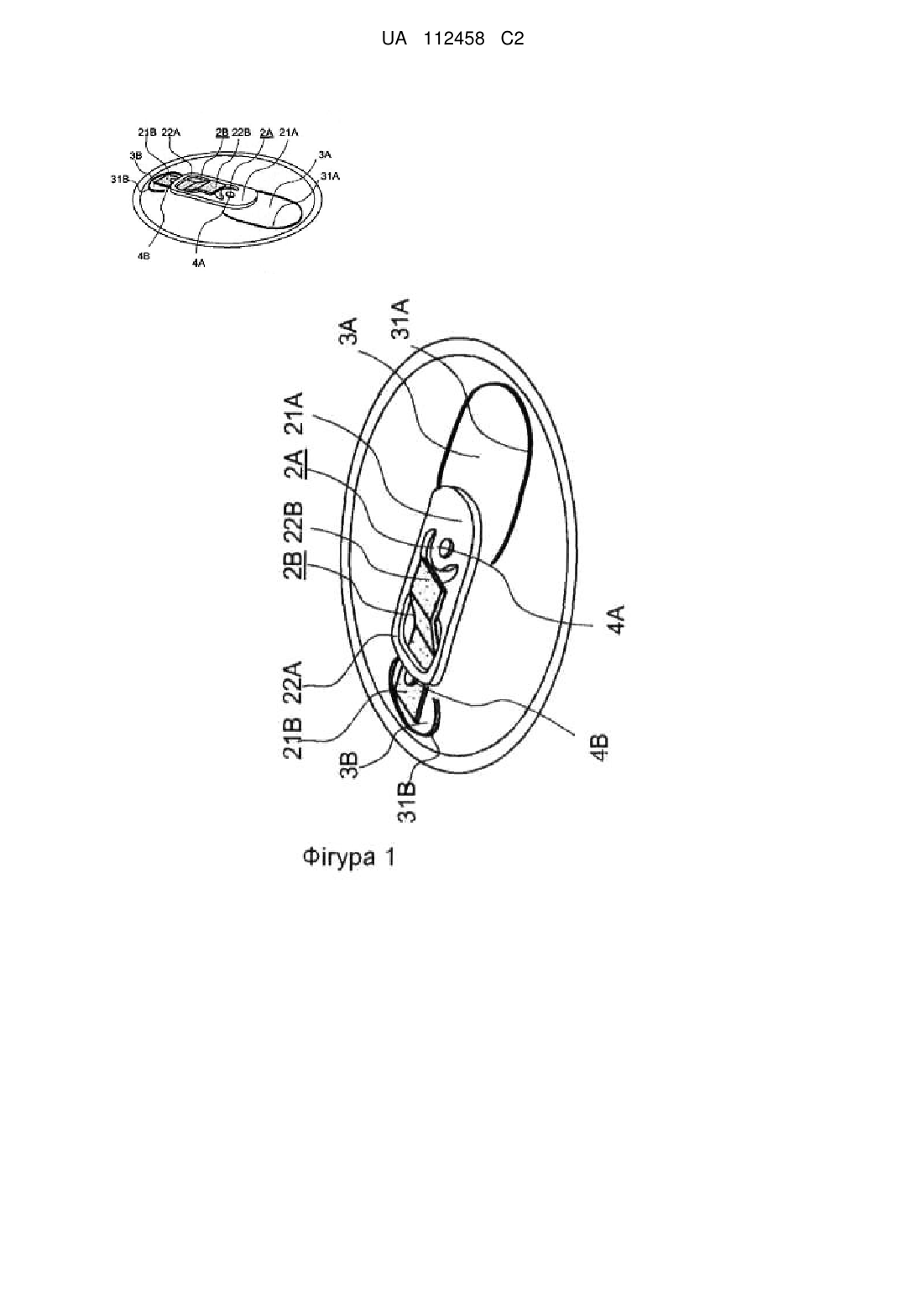

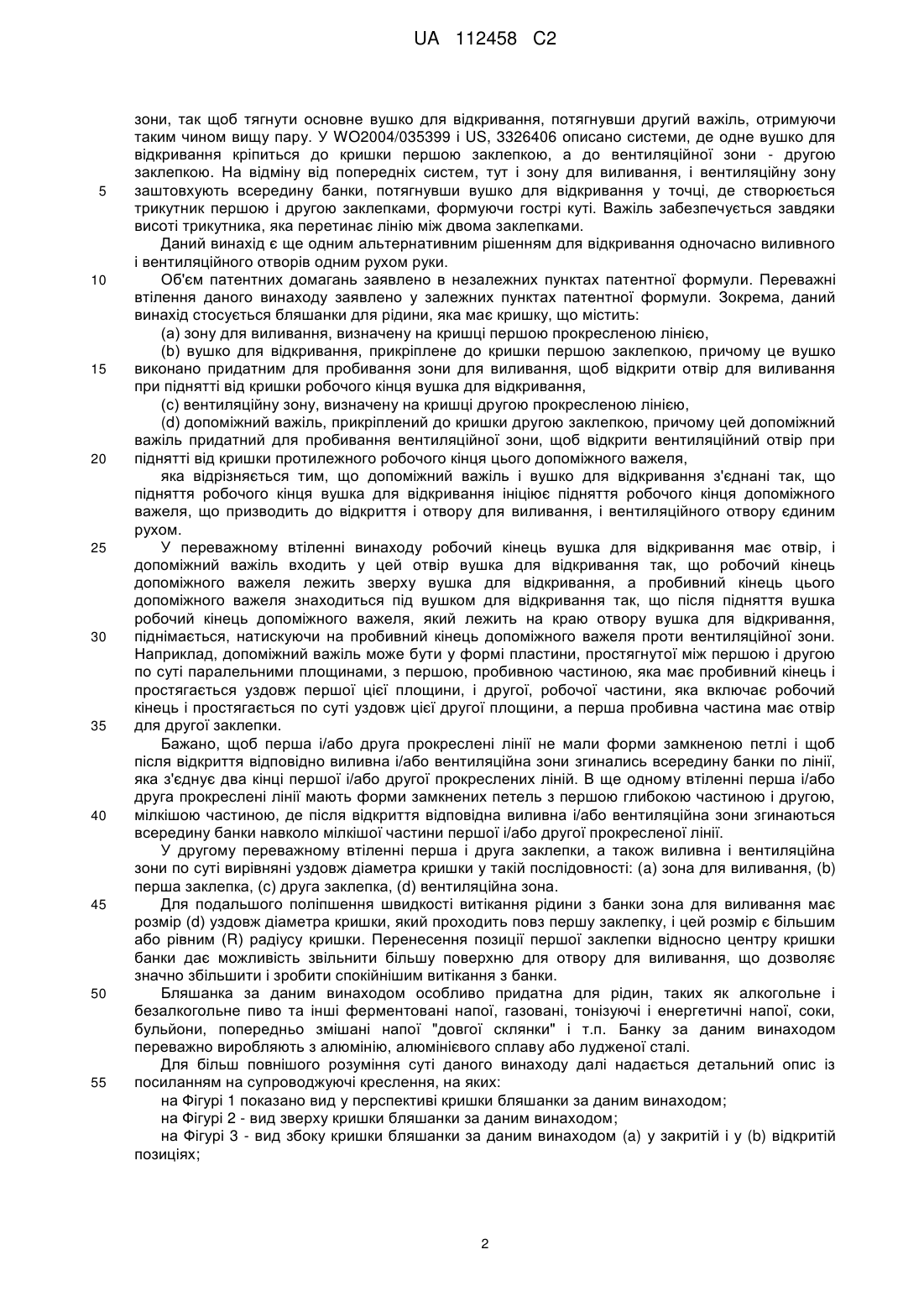

Реферат: Даний винахід стосується бляшанки для рідини, що має кришку, яка містить: (а)зону для виливання (3А), визначену на кришці першою прокресленою лінією (31А), (b)вушко для відкривання (2А), прикріплене до кришки першою заклепкою (4А) і придатне для пробивання зони для виливання (3А), щоб відкрити отвір для виливання (13А) при піднятті від кришки робочого кінця (22А) названого вушка, (с) вентиляційну зону (3В), визначену на кришці другою прокресленою лінією (31В), (d) допоміжний важіль (2В), який прикріплений до кришки другою заклепкою (4В) і має пробивний кінець (21В), придатний для пробивання вентиляційної зони (3В), щоб відкрити вентиляційний отвір (13В) при піднятті від кришки протилежного, робочого кінця (22В) допоміжного важеля, яка відрізняється тим, що допоміжний важіль і вушко для відкривання (3В, 3А) з'єднані між собою так, що підняття робочого кінця (22А) вушка для відкривання ініціює піднімання робочого кінця (22В) допоміжного важеля (2В), отримуючи таким чином відкриття обох отворів - і дозуючого, і вентиляційного (13А, 13В) - одним рухом. UA 112458 C2 (12) UA 112458 C2 UA 112458 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується бляшанок для рідини. Зокрема, він стосується бляшанок (банок) для холодних напоїв, таких як пиво, газовані і тонізуючі напої і таке інше, які мають перший отвір для виливання і другий вентиляційний отвір, причому обидва отвори можна відкрити одним рухом. Банки для напоїв відомі на ринку вже кілька десятиліть і зазнали ряд еволюцій, таких як прогресивний перехід від "відривного вушка для відкривання”, де закрита округла рифлена секція з'єднана з вушком для відкривання, до "вушка клапанного типу", де жоден елемент не відокремлюється від банки після її відкриття. Оскільки в обох випадках для того, щоб відкрити зону для виливання, робочий кінець вушка треба відтягнути від плоскої поверхні кришки банки, такі вушка в обох випадках тут однаково називаються "витяжними вушками для відкриття". Дуже швидко було виявлено, що банки з одним отвором для виливання призводять до булькотіння напою через те, що при таких системах важко збалансувати тиски всередині і зовні банки після її відкриття. Було знайдено, що впровадження другого вентиляційного отвору окремо від отвору для виливання дає спокійніше витікання рідини з банки, оскільки тиск всередині банки може миттєво адаптуватись до навколишнього тиску через вентиляційний отвір. Було запропоновано багато систем відкривання банок з двома отворами у відомому рівні з широким розмаїттям механізмів відкриття. US, 4213538 пропонує банку, яка має кришку з двома прокресленими (нанесеними) лініями у формі замкнених петель, обмежуючих дві зони, які можна заштовхнути всередину банки пальцем або стороннім інструментом. Альтернативним рішенням є кріплення до заклепки, розміщеної між двома зонами, визначеними цими лініями, витяжного вушка для відкривання, так що його можна нахиляти в обидва боки, щоб заштовхнути спочатку першу, а потім другу зону всередину банки, як на дитячій гойдалці, так, як показано в US, 5695085 або US, 5397014. В деяких випадках одне вушко для відкривання спочатку витягують вверх, щоб заштовхнути зону для виливання, потім його штовхають назад у початкову позицію, і далі вниз, щоб натиснути на вентиляційну зону, як це показано у US, 2010/0018976, US, 2011/0056946, WO2009/078738. Але ці системи мають проблему, яка полягає у тому, що вентиляційна зона може випадково відкритись, якщо на вушко буде прикладений тиск. Щоб вирішити цю проблему, було запропоновано не вирівнювати в одну лінію перший і другий отвори з заклепкою, яка з'єднує з кришкою вушко для відкривання. При цьому після відкривання отвору для виливання вушко треба повернути кругом осі заклепки на відповідний компенсуючий кут, щоб воно опинилось навпроти вентиляційної зони, і лише тоді натиснути вниз, щоб заштовхнути вентиляційну зону всередину банки, як показано у WO2008/023983. В альтернативному втіленні робочий кінець вушка для відкривання спочатку тягнуть вверх, щоб відкрити отвір для виливання, потім повертають його на 180°, щоб встановити діаметрально навпроти вентиляційної зони, після чого робочий кінець тягнуть знову, щоб відкрити вентиляційний отвір так само, як був відкритий отвір для виливання, як показано у US, 5494184. У WO2010/046516 описано банку з основним вушком для відкривання і допоміжним важелем, обидва прикріплених до кришки банки однією заклепкою, де допоміжний важіль ставиться у пробивну позицію після підняття основного вушка для пробивання зони для виливання, а далі основне вушко для відкривання повертають назад в його початкову позицію, а допоміжний важіль виставляють у пробивну позицію перед вентиляційною зоною, яку відкривають, натискаючи далі вниз на основне вушко для відкривання. Ця система дозволяє запобігти випадковому відкриттю вентиляційної зони. Всі ці системи мають спільну рису, яка полягає у тому, що потрібні кілька рухів, щоб відкрити і виливний і вентиляційний отвори, що досить незручно, особливо якщо користувач має лише одну вільну руку, щоб відкрити банку. Рішення для відкриття одним рухом і виливного, і вентиляційного отворів були запропоновані в відомому рівні техніки. В US, 3307737 описано лише одне вушко, приєднане до зони для виливання і вентиляційної зони, кожна з яких є замкненою петлею. Потягнувши один вільний кінець вушка для відкривання, спочатку відтягують від кришки банки вентиляційну зону, а за нею і зону для виливання. Незручність цієї досить старої системи добре відома і полягає у тому, , що вона призводить до відходів, які зазвичай опиняються на землі, а також представляють екологічну небезпеку і джерело тілесних ушкоджень. CA, 2280461 пропонує з'єднувати заклепкою кільцевий кінець вушка для відкривання з прокресленою лінією вентиляційної зони, утворюючи замкнену петлю. Шляхом відтягування вверх названого кільцевого кінця вушка проколюють зону для виливання, а вентиляційну зону відтягують від кришки банки. Ця система незручна тому, що потрібна велика сила, щоб відтягнути вентиляційну зону від кришки банки за відсутністю у такій конструкції допоміжного важеля. US, 2003/0098306 пропонує удосконалення вищеописаної системи, додавши другий важіль, прикріплений на шарнірах до основного вушка для відкривання на рівні заклепки вентиляційної 1 UA 112458 C2 5 10 15 20 25 30 35 40 45 50 55 зони, так щоб тягнути основне вушко для відкривання, потягнувши другий важіль, отримуючи таким чином вищу пару. У WO2004/035399 і US, 3326406 описано системи, де одне вушко для відкривання кріпиться до кришки першою заклепкою, а до вентиляційної зони - другою заклепкою. На відміну від попередніх систем, тут і зону для виливання, і вентиляційну зону заштовхують всередину банки, потягнувши вушко для відкривання у точці, де створюється трикутник першою і другою заклепками, формуючи гострі куті. Важіль забезпечується завдяки висоті трикутника, яка перетинає лінію між двома заклепками. Даний винахід є ще одним альтернативним рішенням для відкривання одночасно виливного і вентиляційного отворів одним рухом руки. Об'єм патентних домагань заявлено в незалежних пунктах патентної формули. Переважні втілення даного винаходу заявлено у залежних пунктах патентної формули. Зокрема, даний винахід стосується бляшанки для рідини, яка має кришку, що містить: (a) зону для виливання, визначену на кришці першою прокресленою лінією, (b) вушко для відкривання, прикріплене до кришки першою заклепкою, причому це вушко виконано придатним для пробивання зони для виливання, щоб відкрити отвір для виливання при піднятті від кришки робочого кінця вушка для відкривання, (c) вентиляційну зону, визначену на кришці другою прокресленою лінією, (d) допоміжний важіль, прикріплений до кришки другою заклепкою, причому цей допоміжний важіль придатний для пробивання вентиляційної зони, щоб відкрити вентиляційний отвір при піднятті від кришки протилежного робочого кінця цього допоміжного важеля, яка відрізняється тим, що допоміжний важіль і вушко для відкривання з'єднані так, що підняття робочого кінця вушка для відкривання ініціює підняття робочого кінця допоміжного важеля, що призводить до відкриття і отвору для виливання, і вентиляційного отвору єдиним рухом. У переважному втіленні винаходу робочий кінець вушка для відкривання має отвір, і допоміжний важіль входить у цей отвір вушка для відкривання так, що робочий кінець допоміжного важеля лежить зверху вушка для відкривання, а пробивний кінець цього допоміжного важеля знаходиться під вушком для відкривання так, що після підняття вушка робочий кінець допоміжного важеля, який лежить на краю отвору вушка для відкривання, піднімається, натискуючи на пробивний кінець допоміжного важеля проти вентиляційної зони. Наприклад, допоміжний важіль може бути у формі пластини, простягнутої між першою і другою по суті паралельними площинами, з першою, пробивною частиною, яка має пробивний кінець і простягається уздовж першої цієї площини, і другої, робочої частини, яка включає робочий кінець і простягається по суті уздовж цієї другої площини, а перша пробивна частина має отвір для другої заклепки. Бажано, щоб перша і/або друга прокреслені лінії не мали форми замкненою петлі і щоб після відкриття відповідно виливна і/або вентиляційна зони згинались всередину банки по лінії, яка з'єднує два кінці першої і/або другої прокреслених ліній. В ще одному втіленні перша і/або друга прокреслені лінії мають форми замкнених петель з першою глибокою частиною і другою, мілкішою частиною, де після відкриття відповідна виливна і/або вентиляційна зони згинаються всередину банки навколо мілкішої частини першої і/або другої прокресленої лінії. У другому переважному втіленні перша і друга заклепки, а також виливна і вентиляційна зони по суті вирівняні уздовж діаметра кришки у такій послідовності: (a) зона для виливання, (b) перша заклепка, (c) друга заклепка, (d) вентиляційна зона. Для подальшого поліпшення швидкості витікання рідини з банки зона для виливання має розмір (d) уздовж діаметра кришки, який проходить повз першу заклепку, і цей розмір є більшим або рівним (R) радіусу кришки. Перенесення позиції першої заклепки відносно центру кришки банки дає можливість звільнити більшу поверхню для отвору для виливання, що дозволяє значно збільшити і зробити спокійнішим витікання з банки. Бляшанка за даним винаходом особливо придатна для рідин, таких як алкогольне і безалкогольне пиво та інші ферментовані напої, газовані, тонізуючі і енергетичні напої, соки, бульйони, попередньо змішані напої "довгої склянки" і т.п. Банку за даним винаходом переважно виробляють з алюмінію, алюмінієвого сплаву або лудженої сталі. Для більш повнішого розуміння суті даного винаходу далі надається детальний опис із посиланням на супроводжуючі креслення, на яких: на Фігурі 1 показано вид у перспективі кришки бляшанки за даним винаходом; на Фігурі 2 - вид зверху кришки бляшанки за даним винаходом; на Фігурі 3 - вид збоку кришки бляшанки за даним винаходом (a) у закритій і у (b) відкритій позиціях; 2 UA 112458 C2 5 10 15 20 25 30 35 40 45 50 55 60 на Фігурі 4 - (a) вид зверху (a) і (b) вид у перспективі кришки бляшанки за одним з переважних втілень іншим даного винаходу. На Фігурі 5 - (a) вид зверху і (b) вид у перспективі кришки бляшанки за ще одним з переважних втілень даного винаходу. Як можна побачити на Фігурах 1, 2, 4 і 5, бляшанка за даним винаходом має кришку, таку ж саму, як і відомі бляшанки, які і досі продаються у крамницях, з зоною для виливання (3A), визначеною на цій кришці першою прокресленою лінією (31A), і вушком для відкривання (2A), прикріпленим до кришки першою заклепкою (4A). Вушко для відкривання має пробивний кінець (21А), що частково перекриває зону для виливання, і протилежний робочий кінець (22А), який після його підняття від площини кришки бляшанки притискає пробивний кінець (21А) до зони для виливання, пробиваючи прокреслену лінію і заштовхуючи зону для виливання всередину банки, відкриваючи таким чином отвір для виливання. Звичайно, значно краще, щоб після відкриття отвору для виливання (13A), ані вушко для відкривання, ані зона для виливання (3A) не відокремлювались від кришки. Цього можна досягти, не закриваючи шлях, утворений першою прокресленою лінією (31A) або створивши в ній частину, заглиблення якої є мілкішим від решти цієї лінії (тобто, менш глибоке). Завдяки будь-якому з цих способів, після притискування пробивного кінця (21A) основного вушка для відкривання до зони для виливання (3A), остання зігнеться навколо лінії між двома кінцями незамкненої петлі прокресленої лінії або її мілкішої частини. Зона для виливання кришки бляшанки є цілком подібною до традиційних бляшанок. Але сутність даного винаходу у тому, що і вентиляційна зона (3B), і допоміжний важіль (2B) для її пробивання є незамкненими. Вентиляційну зону (3B) визначає друга прокреслена лінія (31B), і її розміщують на кришці бляшанки навпроти зони для виливання (3A) відносно першої заклепки (4a). Вентиляційну зону найбільш бажано не відокремлювати від кришки банки після відкриття вентиляційного отвору. Як і стосовно зони для виливання, обговореної вище, прокреслена лінія (31B), що визначає вентиляційну зону (3B), має визначати незамкнений контур або включати мілкішу частину, щоб дозволити зігнути всередину вентиляційну зону (3B) по незамкненій або мілкішої частини прокресленої лінії. Вентиляційна зона (3B) звичайно менша розміром, ніж зона для виливання (3A), оскільки цю зону потрібно мати лише, щоб забезпечити баланс тиску під час виливання рідини з банки, а також спокійну розгерметизацію після її відкриття. Вентиляційну зону переважно розміщують близько до периферії кришки, щоб зменшити ризик витікання рідини з вентиляційного отвору після нахиляння банки для того, щоб вилити з неї рідину. Відкривання вентиляційного отвору забезпечують допоміжним важелем, прикріпленим до кришки другою заклепкою (4B). Першу і другу заклепки (4A, 4B) і виливну та вентиляційну зони (2A, 2B) переважно вирівнюють по суті уздовж діаметра кришки. Порядок може бути таким, як показано на Фігурі 2, у такій послідовності: (a) зона для виливання (3A), (b) перша заклепка (4A), (c) друга заклепка (4B), і (d) вентиляційна зона (2B). Альтернативно, як показано на Фігурах 4(a) і 5(a), перша і друга заклепки (4A, 4B) і виливна та вентиляційна зони (2A, 2B) суттєво вирівняні по діаметру кришки, у такій послідовності: (a) зона для виливання (3A), (b) перша заклепка (4A), (c) вентиляційна зона (2B), (d) друга заклепка (4B). Допоміжний важіль (2B) має робочий кінець (22B) і протилежний пробивний кінець (21B), який частково перекриває вентиляційну зону (3B), так, що після підняття робочого кінця (22B) допоміжного важеля (2B) його пробивний кінець (21B) прикладає тиск до вентиляційної зони (3B), достатній, щоб пробити другу прокреслену лінію (21B), заштовхнути і зігнути вентиляційну зону в банку, відкривши таким чином вентиляційний отвір (13B). Замість робочого кінця вушка для відкривання (2A), щоб відкрити отвір для виливання (13A) окремо від допоміжного важеля (2B), щоб відкрити вентиляційний отвір (13B), і таким чином відкривати обидва отвори двома рухами, даний винахід пропонує зчепити допоміжний важіль (3B) з вушком для відкривання (3A), так щоб підняття робочого кінця (22A) вушка для відкривання ініціювало підняття робочого кінця (22B) допоміжного важеля (2B), отримуючи у такий спосіб відкриття і дозуючого, і вентиляційного отворів (13A, 13B) одним рухом. Зчепити допоміжний важіль (2B) з вушком для відкривання (2A) можна, створивши отвір у робочому кінці (22A) вушка для відкривання (2A) - такий, який часто є у вушках для відкривання традиційних бляшанок з одним отвором - і провести допоміжний важіль (2B) через цей отвір, так щоб робочий кінець (22B) допоміжного важеля (2B) лежав зверху вушка для відкривання (2A), а пробивний кінець (21B) і друга заклепка (4B) цього допоміжного важеля (2B) розмістились під вушком для відкривання (2A). При такій конфігурації, як показано на Фігурі 3(b), підняття робочого кінця (22A) вушка для відкривання (2A), щоб відкрити отвір для виливання (13A), тягне вверх робочий кінець (22B) допоміжного важеля (2B), який знаходиться на краю отвору вушка для відкривання, і ковзає по ньому в той час, як воно піднімається. Допоміжний важіль (2B), 3 UA 112458 C2 5 10 15 20 25 30 35 прикріплений до кришки банки другою заклепкою (4B), згинається, притискуючи пробивний кінець (21B) вниз до вентиляційної зони (3B), доки не зламає другу прокреслену лінію (31B), щоб відкрити вентиляційний отвір (13B). У переважному втіленні вищеописаної конструкції, що показана на Фігурах 2 і 5, допоміжний важіль (2B) має форму пластини, що тягнеться між першою і другою суттєво паралельними площинами, має перший, пробивний кінець (21B) і простягається уздовж цієї першої площини, і другу, робочу частину з робочим кінцем (21B), яка простягається по суті уздовж названої другої площини, причому перша пробивна частина має отвір для другої заклепки (4B). Відстань між двома площинами є суттєво рівною відстані між верхньою площиною вушка для відкривання (2A) і поверхнею кришки бляшанки. При такій конфігурації робоча частина допоміжного важеля (2B) може лежати зверху вушка для відкривання (2A), а пробивна частина допоміжного важеля (2B) може лежати на поверхні кришки бляшанки. У іншому втіленні, показаному на Фігурі 4, допоміжний важіль (2B) може мати ручки, простягнені впоперек над вушком для відкривання (2A). У ще одному переважному втіленні перша заклепка (4A) зміщена відносно центра кришки бляшанки. У переважному втіленні, яке обговорювалось вище, де перша і друга заклепки (4A, 4B), а також виливна і вентиляційна зони (2A, 2B) переважно суттєво вирівняні уздовж діаметра кришки банки у такій послідовності: (a) зона для виливання (3A), (b) перша заклепка(4A), (c) друга заклепка (4B), (d) вентиляційна зона (2B), що дозволяє збільшити розмір отвору для виливання і підвести вентиляційну зону ближче до зовнішнього краю, що надає переваги у швидкості витікання, як це обговорювалось вище. Наприклад, зона для виливання (2A) може мати розмір (d) уздовж діаметра кришки бляшанки, який проходить повз першу заклепку (4A), більший або рівний радіусу (R) кришки. Даний винахід дозволяє створити такий вентиляційний отвір (13B), відкриття якого разом з отвором для виливання (13A) можна ініціювати таким самим одним рухом, який є традиційним для поколінь споживачів традиційних бляшанок з одним отвором. На відміну від рішення, запропонованого у CA, 2280461, сила, що потрібна для відкривання обох отворів, не дуже відрізняється від тієї, що потрібна для того, щоб відкрити традиційну банку з одним отвором, тому що конфігурація системи відкривання за даним винаходом передбачає суттєвий ефект важеля. Наприклад, даний винахід дає можливість відкрити обидва отвори одним рухом тільки однією рукою. Бляшанка за даним винаходом особливо зручна для вміщення напоїв. Наприклад, алкогольного або безалкогольного пива або інших ферментованих напоїв, таких як сидр, такі напої як пиво з низьким вмістом солоду, іскристе вино і т.п. газовані і тонізуючі напої, сік, енергетичні напої, попередньо змішані із спиртом і содовою напої "довгої склянки", а також таких рідин, як молоко, згущене молоко, бульйон, соус і т.п. Бляшанку можна робити з алюмінію, алюмінієвого сплаву або лудженої тонколистової сталі. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Бляшанка для рідини, що має кришку, яка містить: (a) зону для виливання (3А), визначену на кришці першою прокресленою лінією (31А), (b) вушко для відкривання (2А), приєднане до кришки першою заклепкою (4А) і придатне для пробивання зони для виливання (3А), щоб відкрити отвір для виливання (13А) після підняття робочого кінця (22А) названого вушка для відкривання від кришки, (c) вентиляційну зону (3В), визначену на кришці другою прокресленою лінією (31В), (d) допоміжний важіль (2В), приєднаний до кришки другою заклепкою (4В), цей допоміжний важіль (2В) має пробивний кінець (21В), придатний для пробивання вентиляційної зони (3В), щоб відкрити вентиляційний отвір (13В) після підняття протилежного, робочого кінця (22В) названого допоміжного важеля від кришки, яка відрізняється тим, що допоміжний важіль (3В) і вушко для відкривання (3А) взаємно з'єднані так, що підняття робочого кінця (22А) вушка для відкривання задіює підняття робочого кінця (22В) допоміжного важеля (2В), відкриваючи таким чином обидва отвори - і отвір для виливання, і вентиляційний отвір (13А, 13В) - одним рухом. 2. Бляшанка за п. 1, в якій робочий кінець (22А) вушка для відкривання (2А) має отвір, і допоміжний важіль (2В) проходить у цей отвір вушка для відкривання (2А) так, що робочий кінець (22В) допоміжного важеля (2В) лежить зверху вушка для відкривання (2А), в той час як пробивний кінець (21В) названого допоміжного важеля (2В) знаходиться під вушком для відкривання (2А) так, що при піднятті вушка для відкривання (2А) робочий кінець (22В) 4 UA 112458 C2 5 10 15 20 25 допоміжного важеля (2В), який лежить на краю отвору вушка для відкривання, піднімається, притискуючи пробивний кінець (21В) допоміжного важеля до вентиляційної зони (3А). 3. Бляшанка за п. 2, в якій допоміжний важіль (2В) має форму пластини, що простягається між першою і другою суттєво паралельними площинами, має перший пробивний кінець (21В) і простягається уздовж цієї першої площини, і другу робочу частину з робочим кінцем (21В), яка простягається по суті уздовж названої другої площини, причому перша пробивна частина має отвір для другої заклепки (4В). 4. Бляшанка за будь-яким одним з попередніх пунктів, в якій перша і/або друга прокреслені лінії (31А, 31В) мають форму незамкненої петлі, і в якій після відкриття, відповідно, зона для виливання і/або вентиляційна зона (3А, 3В) згинається всередину банки навколо лінії, яка з'єднує два кінці першої і/або другої прокресленої лінії. 5. Бляшанка за будь-яким одним з пунктів 1-3, в якій перша і/або друга прокреслені лінії (31А, 31В) мають форму замкненої петлі з першою глибокою частиною і другою мілкішою частиною, і в якій після відкриття, відповідно, зона для виливання і/або вентиляційна зона (3А, 3В) згинається всередину банки навколо мілкішої частини першої і/або другої прокресленої лінії. 6. Бляшанка за будь-яким одним з попередніх пунктів, в якій перша і друга заклепки (4А, 4В), а також зона для виливання і вентиляційна зони (2А, 2В) суттєво вирівняні уздовж діаметра кришки бляшанки у такому порядку: (а) зона для виливання (3А), (b) перша заклепка (4А), (с) друга заклепка (4В), (d) вентиляційна зона (2В) або, альтернативно, в такій послідовності: (а) зона для виливання (3А), (b) перша заклепка (4А), (с) вентиляційна зона (2В), (d) друга заклепка (4В). 7. Бляшанка за будь-яким одним з попередніх пунктів, в якій зона для виливання (2А) має розмір (d) уздовж діаметра кришки, що проходить повз першу заклепку (4А), який є більшим або рівним радіусу (R) кришки. 8. Бляшанка за будь-яким одним з попередніх пунктів, в якій рідина, що в ній міститься, є напоєм, вибраним з групи алкогольного або безалкогольного пива чи інших ферментованих напоїв, газованих і тонізуючих напоїв, соків, енергетичних напоїв, бульйонів, "довгих напоїв". 9. Бляшанка за будь-яким з попередніх пунктів, зроблена з алюмінію, алюмінієвого сплаву або із лудженої тонколистової сталі. 5 UA 112458 C2 6 UA 112458 C2 7 UA 112458 C2 8 UA 112458 C2 9 UA 112458 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
