Формула / Реферат

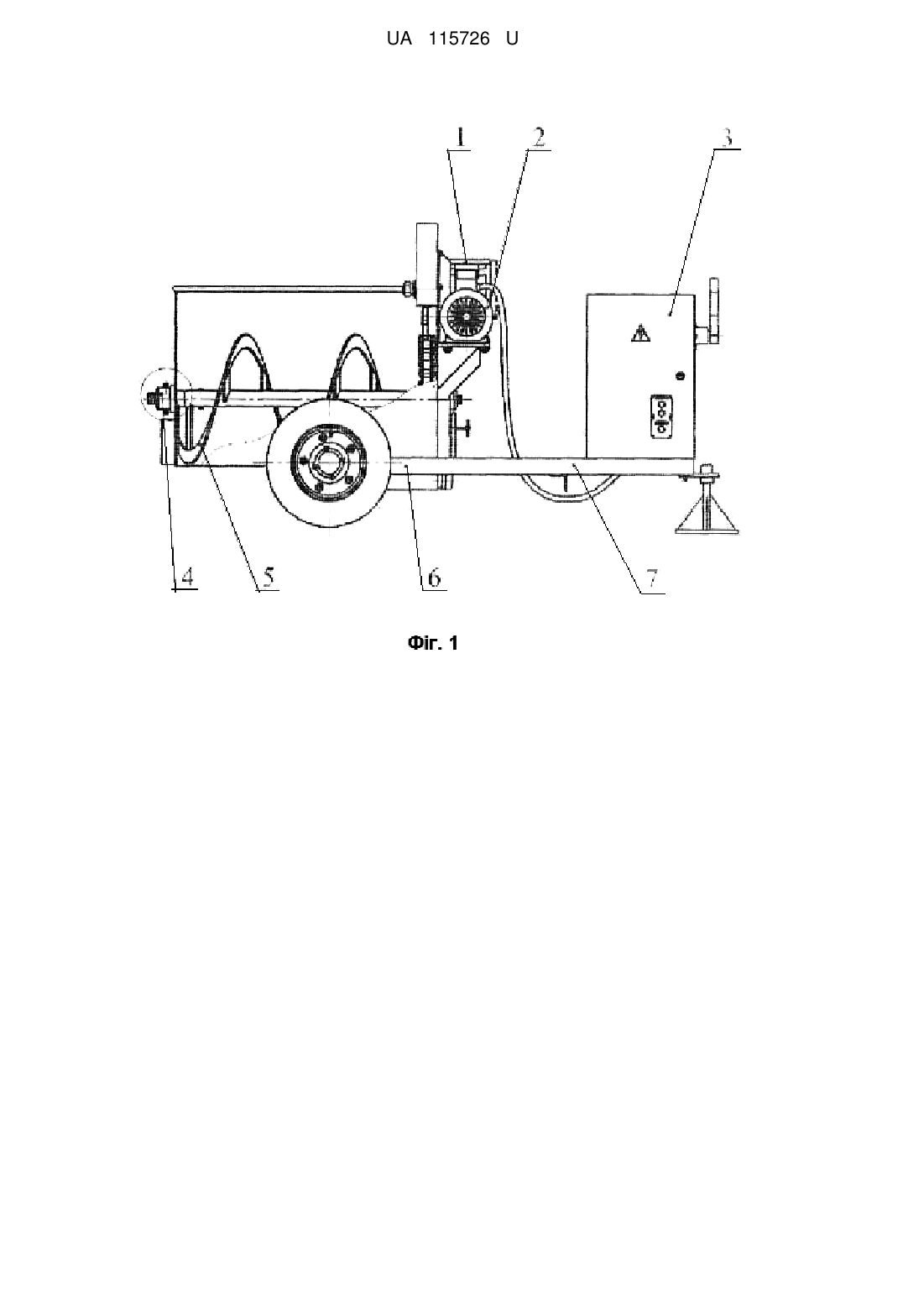

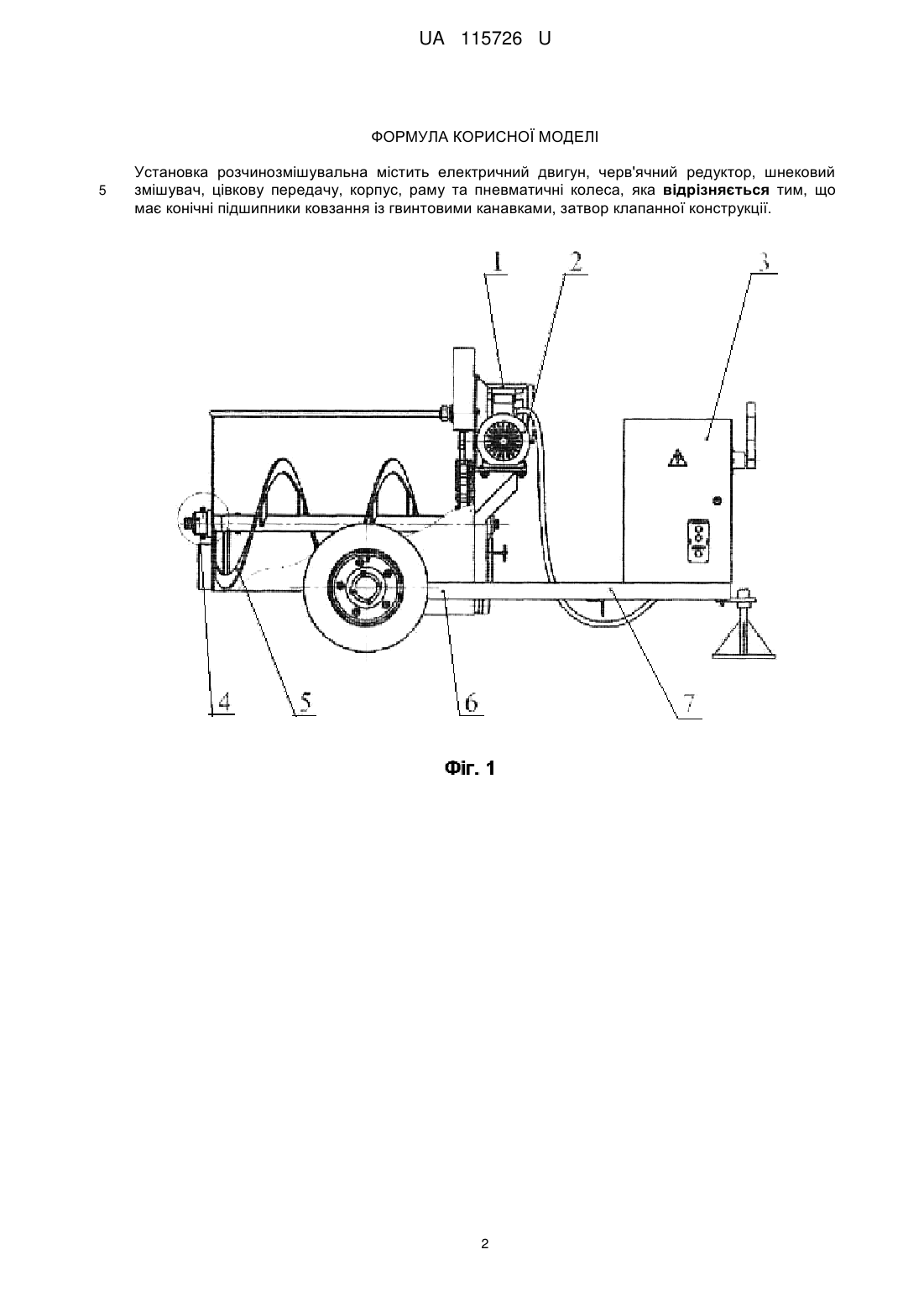

Установка розчинозмішувальна містить електричний двигун, черв'ячний редуктор, шнековий змішувач, цівкову передачу, корпус, раму та пневматичні колеса, яка відрізняється тим, що має конічні підшипники ковзання із гвинтовими канавками, затвор клапанної конструкції.

Текст

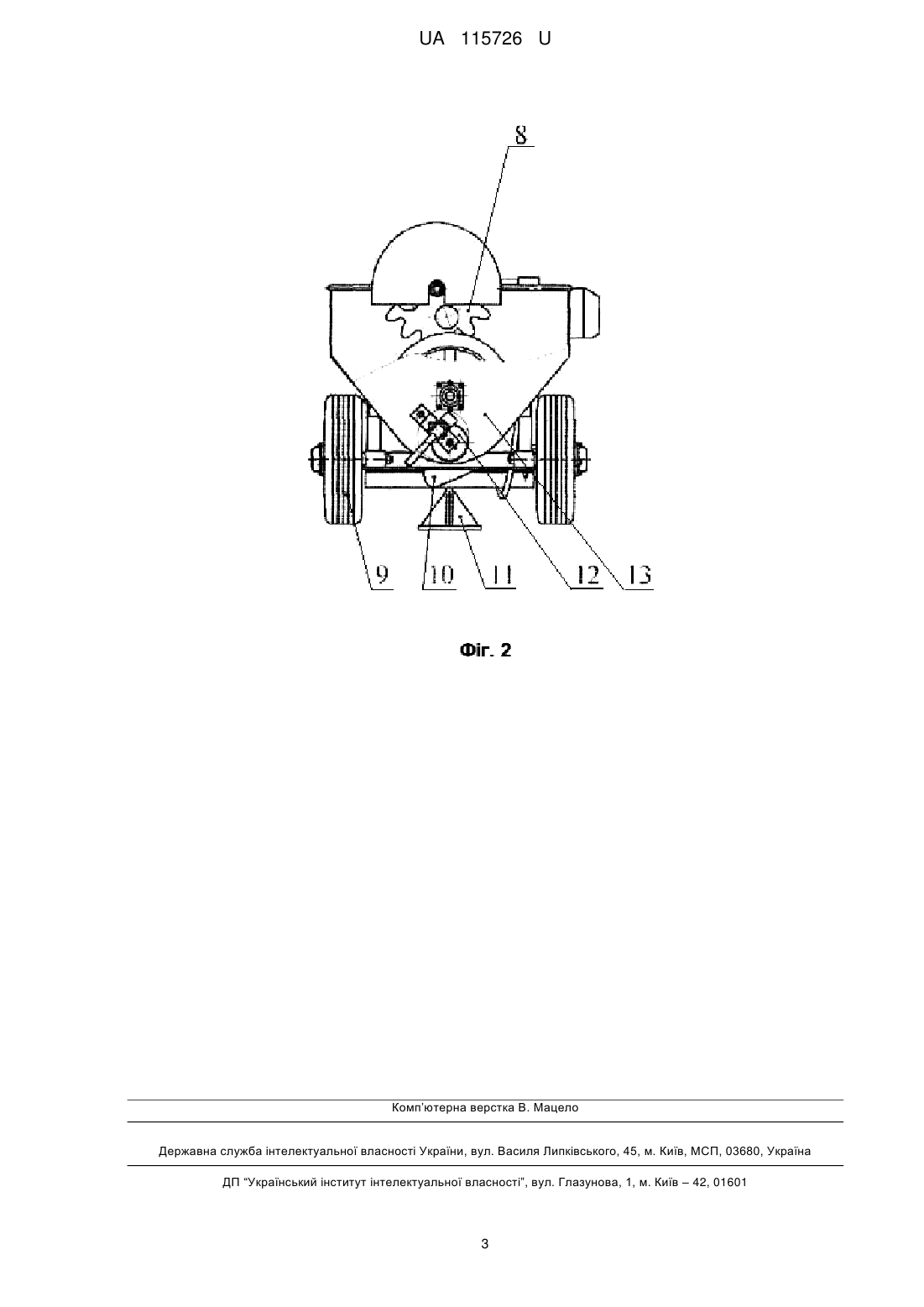

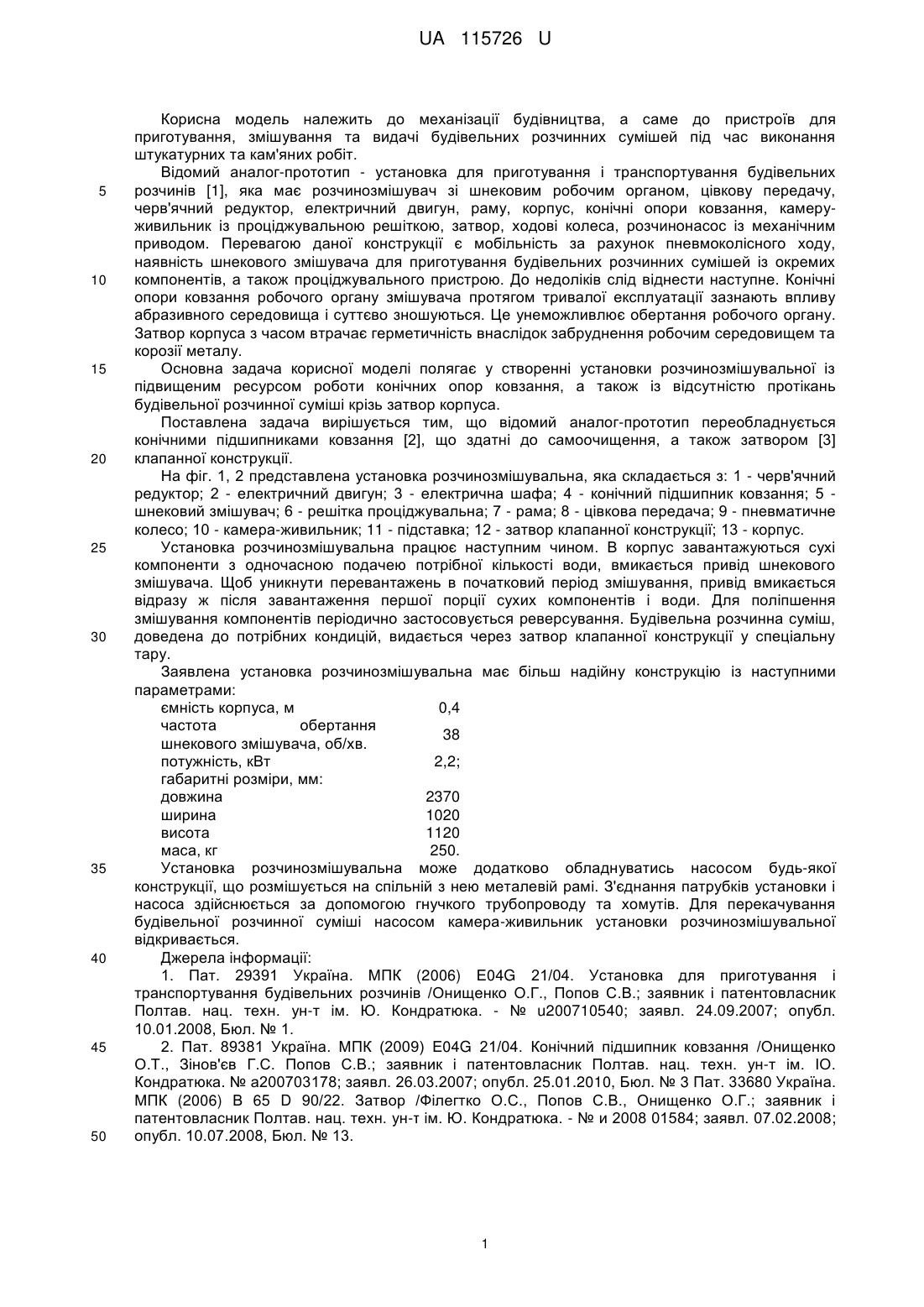

Реферат: Установка розчинозмішувальна містить електричний двигун, черв'ячний редуктор, шнековий змішувач, цівкову передачу, корпус, раму та пневматичні колеса. При цьому вона має конічні підшипники ковзання із гвинтовими канавками, затвор клапанної конструкції. UA 115726 U (12) UA 115726 U UA 115726 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до механізації будівництва, а саме до пристроїв для приготування, змішування та видачі будівельних розчинних сумішей під час виконання штукатурних та кам'яних робіт. Відомий аналог-прототип - установка для приготування і транспортування будівельних розчинів [1], яка має розчинозмішувач зі шнековим робочим органом, цівкову передачу, черв'ячний редуктор, електричний двигун, раму, корпус, конічні опори ковзання, камеруживильник із проціджувальною решіткою, затвор, ходові колеса, розчинонасос із механічним приводом. Перевагою даної конструкції є мобільність за рахунок пневмоколісного ходу, наявність шнекового змішувача для приготування будівельних розчинних сумішей із окремих компонентів, а також проціджувального пристрою. До недоліків слід віднести наступне. Конічні опори ковзання робочого органу змішувача протягом тривалої експлуатації зазнають впливу абразивного середовища і суттєво зношуються. Це унеможливлює обертання робочого органу. Затвор корпуса з часом втрачає герметичність внаслідок забруднення робочим середовищем та корозії металу. Основна задача корисної моделі полягає у створенні установки розчинозмішувальної із підвищеним ресурсом роботи конічних опор ковзання, а також із відсутністю протікань будівельної розчинної суміші крізь затвор корпуса. Поставлена задача вирішується тим, що відомий аналог-прототип переобладнується конічними підшипниками ковзання [2], що здатні до самоочищення, а також затвором [3] клапанної конструкції. На фіг. 1, 2 представлена установка розчинозмішувальна, яка складається з: 1 - черв'ячний редуктор; 2 - електричний двигун; 3 - електрична шафа; 4 - конічний підшипник ковзання; 5 шнековий змішувач; 6 - решітка проціджувальна; 7 - рама; 8 - цівкова передача; 9 - пневматичне колесо; 10 - камера-живильник; 11 - підставка; 12 - затвор клапанної конструкції; 13 - корпус. Установка розчинозмішувальна працює наступним чином. В корпус завантажуються сухі компоненти з одночасною подачею потрібної кількості води, вмикається привід шнекового змішувача. Щоб уникнути перевантажень в початковий період змішування, привід вмикається відразу ж після завантаження першої порції сухих компонентів і води. Для поліпшення змішування компонентів періодично застосовується реверсування. Будівельна розчинна суміш, доведена до потрібних кондицій, видається через затвор клапанної конструкції у спеціальну тару. Заявлена установка розчинозмішувальна має більш надійну конструкцію із наступними параметрами: ємність корпуса, м 0,4 частота обертання 38 шнекового змішувача, об/хв. потужність, кВт 2,2; габаритні розміри, мм: довжина 2370 ширина 1020 висота 1120 маса, кг 250. Установка розчинозмішувальна може додатково обладнуватись насосом будь-якої конструкції, що розмішується на спільній з нею металевій рамі. З'єднання патрубків установки і насоса здійснюється за допомогою гнучкого трубопроводу та хомутів. Для перекачування будівельної розчинної суміші насосом камера-живильник установки розчинозмішувальної відкривається. Джерела інформації: 1. Пат. 29391 Україна. МПК (2006) Ε04G 21/04. Установка для приготування і транспортування будівельних розчинів /Онищенко О.Г., Попов С.В.; заявник і патентовласник Полтав. нац. техн. ун-т ім. Ю. Кондратюка. - № u200710540; заявл. 24.09.2007; опубл. 10.01.2008, Бюл. № 1. 2. Пат. 89381 Україна. МПК (2009) Ε04G 21/04. Конічний підшипник ковзання /Онищенко О.Т., Зінов'єв Г.С. Попов С.В.; заявник і патентовласник Полтав. нац. техн. ун-т ім. ΙΟ. Кондратюка. № а200703178; заявл. 26.03.2007; опубл. 25.01.2010, Бюл. № 3 Пат. 33680 Україна. МПК (2006) В 65 D 90/22. Затвор /Філегтко О.С., Попов С.В., Онищенко О.Г.; заявник і патентовласник Полтав. нац. техн. ун-τ ім. Ю. Кондратюка. - № и 2008 01584; заявл. 07.02.2008; опубл. 10.07.2008, Бюл. № 13. 1 UA 115726 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Установка розчинозмішувальна містить електричний двигун, черв'ячний редуктор, шнековий змішувач, цівкову передачу, корпус, раму та пневматичні колеса, яка відрізняється тим, що має конічні підшипники ковзання із гвинтовими канавками, затвор клапанної конструкції. 2 UA 115726 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E04G 21/00, B28C 5/00, B01F 9/00

Мітки: установка, розчинозмішувальна
