Електронна сигарета з твердим наповнювачем

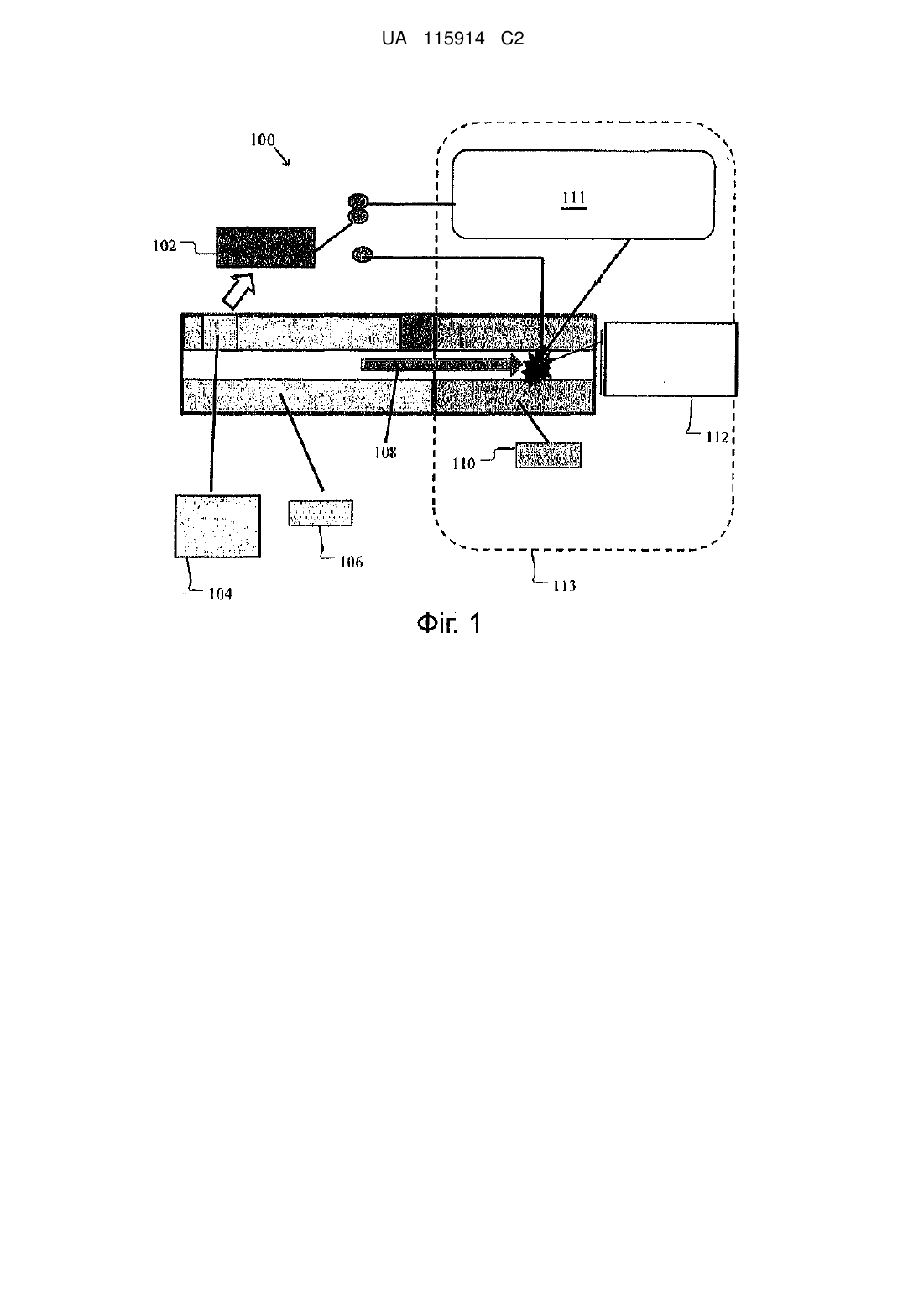

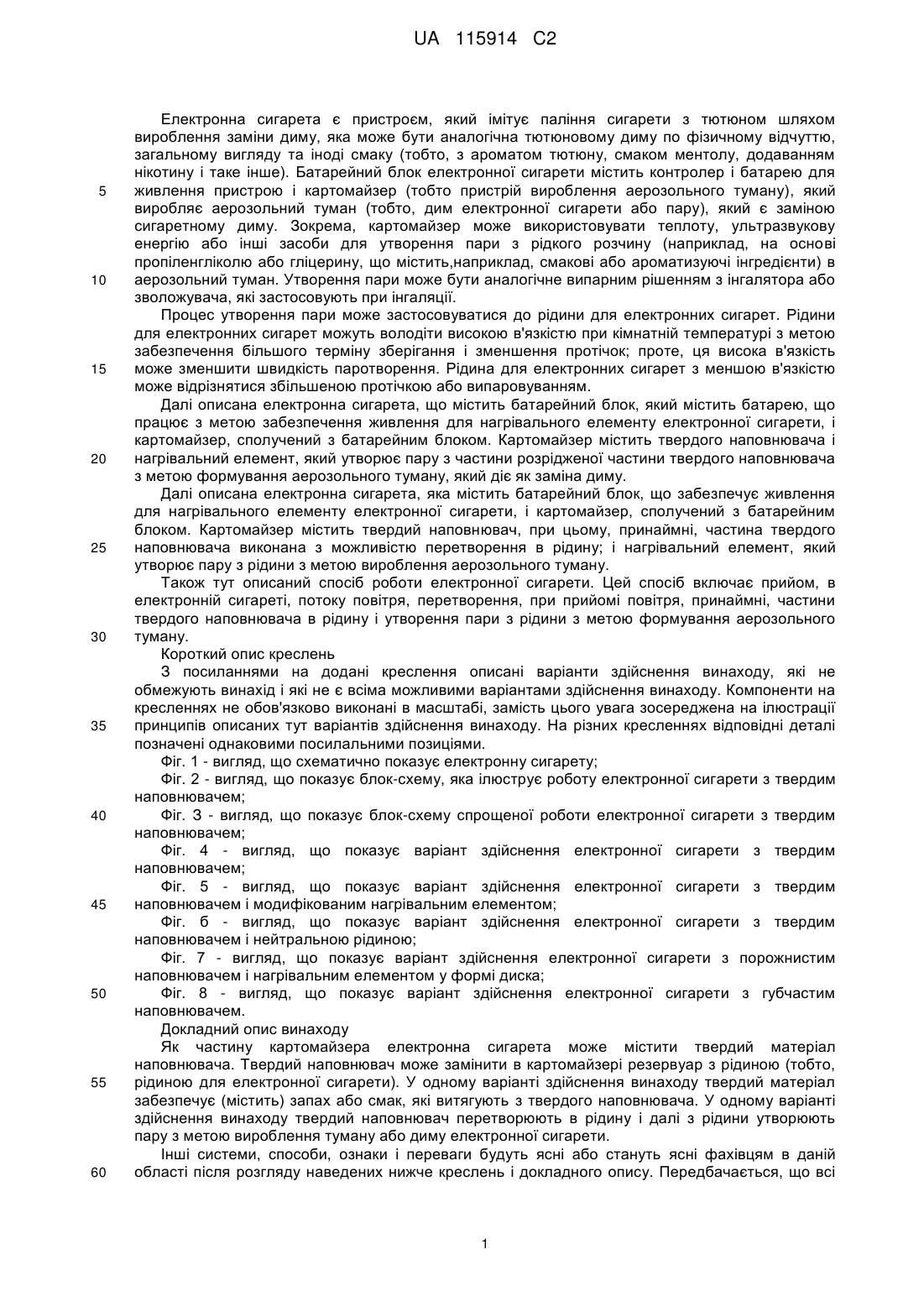

Реферат: Електронна сигарета містить батарейний блок, який містить батарею, що працює з метою забезпечення живлення для нагрівального елемента електронної сигарети, і картомайзер, сполучений з батарейним блоком. Картомайзер містить твердий наповнювач і нагрівальний елемент, який перетворює в пару частину розрідженої ділянки твердого наповнювача з метою формування аерозольного туману, який діє як заміна диму. UA 115914 C2 (12) UA 115914 C2 UA 115914 C2 5 10 15 20 25 30 35 40 45 50 55 60 Електронна сигарета є пристроєм, який імітує паління сигарети з тютюном шляхом вироблення заміни диму, яка може бути аналогічна тютюновому диму по фізичному відчуттю, загальному вигляду та іноді смаку (тобто, з ароматом тютюну, смаком ментолу, додаванням нікотину і таке інше). Батарейний блок електронної сигарети містить контролер і батарею для живлення пристрою і картомайзер (тобто пристрій вироблення аерозольного туману), який виробляє аерозольний туман (тобто, дим електронної сигарети або пару), який є заміною сигаретному диму. Зокрема, картомайзер може використовувати теплоту, ультразвукову енергію або інші засоби для утворення пари з рідкого розчину (наприклад, на основі пропіленгліколю або гліцерину, що містить,наприклад, смакові або ароматизуючі інгредієнти) в аерозольний туман. Утворення пари може бути аналогічне випарним рішенням з інгалятора або зволожувача, які застосовують при інгаляції. Процес утворення пари може застосовуватися до рідини для електронних сигарет. Рідини для електронних сигарет можуть володіти високою в'язкістю при кімнатній температурі з метою забезпечення більшого терміну зберігання і зменшення протічок; проте, ця висока в'язкість може зменшити швидкість паротворення. Рідина для електронних сигарет з меншою в'язкістю може відрізнятися збільшеною протічкою або випаровуванням. Далі описана електронна сигарета, що містить батарейний блок, який містить батарею, що працює з метою забезпечення живлення для нагрівального елементу електронної сигарети, і картомайзер, сполучений з батарейним блоком. Картомайзер містить твердого наповнювача і нагрівальний елемент, який утворює пару з частини розрідженої частини твердого наповнювача з метою формування аерозольного туману, який діє як заміна диму. Далі описана електронна сигарета, яка містить батарейний блок, що забезпечує живлення для нагрівального елементу електронної сигарети, і картомайзер, сполучений з батарейним блоком. Картомайзер містить твердий наповнювач, при цьому, принаймні, частина твердого наповнювача виконана з можливістю перетворення в рідину; і нагрівальний елемент, який утворює пару з рідини з метою вироблення аерозольного туману. Також тут описаний спосіб роботи електронної сигарети. Цей спосіб включає прийом, в електронній сигареті, потоку повітря, перетворення, при прийомі повітря, принаймні, частини твердого наповнювача в рідину і утворення пари з рідини з метою формування аерозольного туману. Короткий опис креслень З посиланнями на додані креслення описані варіанти здійснення винаходу, які не обмежують винахід і які не є всіма можливими варіантами здійснення винаходу. Компоненти на кресленнях не обов'язково виконані в масштабі, замість цього увага зосереджена на ілюстрації принципів описаних тут варіантів здійснення винаходу. На різних кресленнях відповідні деталі позначені однаковими посилальними позиціями. Фіг. 1 - вигляд, що схематично показує електронну сигарету; Фіг. 2 - вигляд, що показує блок-схему, яка ілюструє роботу електронної сигарети з твердим наповнювачем; Фіг. З - вигляд, що показує блок-схему спрощеної роботи електронної сигарети з твердим наповнювачем; Фіг. 4 - вигляд, що показує варіант здійснення електронної сигарети з твердим наповнювачем; Фіг. 5 - вигляд, що показує варіант здійснення електронної сигарети з твердим наповнювачем і модифікованим нагрівальним елементом; Фіг. б - вигляд, що показує варіант здійснення електронної сигарети з твердим наповнювачем і нейтральною рідиною; Фіг. 7 - вигляд, що показує варіант здійснення електронної сигарети з порожнистим наповнювачем і нагрівальним елементом у формі диска; Фіг. 8 - вигляд, що показує варіант здійснення електронної сигарети з губчастим наповнювачем. Докладний опис винаходу Як частину картомайзера електронна сигарета може містити твердий матеріал наповнювача. Твердий наповнювач може замінити в картомайзері резервуар з рідиною (тобто, рідиною для електронної сигарети). У одному варіанті здійснення винаходу твердий матеріал забезпечує (містить) запах або смак, які витягують з твердого наповнювача. У одному варіанті здійснення винаходу твердий наповнювач перетворюють в рідину і далі з рідини утворюють пару з метою вироблення туману або диму електронної сигарети. Інші системи, способи, ознаки і переваги будуть ясні або стануть ясні фахівцям в даній області після розгляду наведених нижче креслень і докладного опису. Передбачається, що всі 1 UA 115914 C2 5 10 15 20 25 30 35 40 45 50 55 60 такі додаткові системи, способи, ознаки і перевагимістяться .в цьому описі, знаходяться в межах об'єму описаних тут варіантів здійснення винаходу і охоплені наведеною нижче формулою винаходу. Нічого в цьому розділі не можна розглядати як обмеження згаданої формули винаходу. Додаткові аспекти і перевагирозглянуті нижче. Далі об'єкт винаходу буде описаний детально з посиланнями на додані креслення, які утворюють частину опису, і на яких для прикладу показані конкретні варіанти здійснення винаходу. Проте, об'єкт винаходу може бути реалізований в різних формах і, отже, передбачається, що наведений і описаний у формулі винаходу об'єкт винаходу не обмежений описаними тут варіантами здійснення; варіанти здійснення винаходу описані тільки для ілюстрації. Аналогічно, мається на увазі розумно широкий об'єм наведеного і описаного у формулі винаходу об'єкту патентування. Окрім іншого, наприклад, об'єкт винаходу може бути реалізований у вигляді способів, пристроїв, компонентів або систем. Відповідно, варіанти здійснення винаходу, наприклад, можуть набувати форми апаратного забезпечення, програмного забезпечення, апаратного реалізованого програмного забезпечення або будь-якого їх об'єднання (що відрізняється від програмного забезпечення як такого). Отже, наведений нижче докладний опис не потрібно розглядати як обмежуючий винахід. У описі і формулі винаходу терміни можуть мати значення з нюансами, що запропонованими або маються на увазі з контексту, окрім точно певного значення. Аналогічно, в цьому документі фраза «в одному варіанті здійснення винаходу» не обов'язково відноситься до одного і того ж варіанту здійснення винаходу, і фраза «в іншому варіанті здійснення винаходу» не обов'язково відноситься до іншого варіанту здійснення винаходу. Наприклад, передбачається, що описаний у формулі винаходу об'єкт патентування містить об'єднання наведених для прикладу варіантів здійснення винаходу, як в цілому, так і їх частин. В цілому термінологію можна розуміти, принаймні, частково з її використання в контексті. Наприклад, в цьому документі такі терміни, як «і», «або» або «та/або» можуть містити в собі ряд значень, які можуть залежати, принаймні, частково від контексту, в якому використовуються ці терміни. Зазвичай, «або» при використанні для списку, такого як А, В або С, означає А, В і С в сенсі включення, а також означає А, В або С в сенсі виключення. Крім того, в цьому документі термін «один або більше», залежний від контексту, принаймні, частково, може бути використаний для опису будь-якої ознаки, структури або характеристики в однині або може бути використаний для опису об'єднань ознак, структур або характеристик в множині. Аналогічно, такі терміни, як «деякий», «один», «цей» знову можна розуміти як ті, що мають на увазі використання однини, або як ті, що мають на увазі використання множини, принаймні, частково залежно від контексту. Крім того, термін «на основі» можна розуміти як вичерпний набір чинників і, на відміну від сказаного, можна розуміти як такий, що допускає існування додаткових чинників, не обов'язково конкретно описаних, знову, принаймні, частково залежно від контексту. На Фіг. 1 схематично показана електронна сигарета 100. «Дим», що виробляється електронною сигаретою, створюється перетворенням матеріалу 110 наповнювача в туман і деяку кількість пари за допомогою пристрою 112 вироблення аерозольного туману. Зазвичай матеріал 110 наповнювача був рідиною для електронної сигарети, що зберігається в резервуарі для рідини; проте, матеріал 110 наповнювача може бути твердим відповідно до описаних тут варіантів здійснення винаходу. У одному варіанті здійснення винаходу матеріал 110 наповнювача може бути твердим матеріалом, який перетворюють в рідину або з якого виробляють рідину (наприклад, рідину для електронної сигарети), використовувану для вироблення туману (аерозолю) або заміни диму. Картомайзер 113 може містити пристрій 112 вироблення аерозольного туману і матеріал 110 наповнювача. У цьому документі картомайзер 113 також може бути названий картриджем, і він може бути одноразовим. Матеріал 110 наповнювача або рідину для електронної сигарети утворюють пару в потоці 108 повітря, який породжений вдиханням користувача (наприклад, курця або користувача, або інгалятора), внаслідок чого утворюється перепад тиску, що витягує дрібні краплі з матеріалу 110 наповнювача. У одному варіанті здійснення винаходу матеріал 110 наповнювача може бути частиною гніту. Для зменшення в'язкості до рівня, що допускає утворення пари, за допомогою нагрівального елементу 111 може бути подана зовнішня теплота. У одному варіанті здійснення винаходу нагрівальний елемент 111 може бути котушкою, яка намотана навколо гніту з метою нагрівання рідини в гніті. Нижче додатково описані альтернативні варіанти здійснення процесу утворення пари з використанням твердого наповнювача 110. Локальна в'язкість може бути зменшена за допомогою нагрівання, під час вдихання, що надасть можливість утворення пари в породженому вдиханням потоці 108 повітря. Матеріал 110 наповнювача та/або рідина для 2 UA 115914 C2 5 10 15 20 25 30 35 40 45 50 55 60 електронної сигарети, сформована з матеріалу 110 наповнювача, можуть бути нагріті за допомогою електричного струму, що протікає по нагрівальному елементу 111 і далі можуть утворити пару і бути випаровані через електронну сигарету та можуть містити смаки і аромати, які створюють відчуття паління. Контролер 102 може бути активований завдяки проходженню потоку 108 повітря (з вдихуваного повітря) через датчик 104 потоку. Датчик 104 потоку може бути приведений в дію падінням тиску в датчику 104 потоку і може безпосередньо включати живлення батареї 106 або може бути використаний як вхід для контролера 102, який далі включає струм батареї 106. Хоча контролер 102 показаний відокремленим від електронної сигарети, він може бути частиною електронної сигарети (наприклад, разом з батареєю 106). Батарея 106 може бути відділюваним/знімним вузлом. Батарея 106 може містити одну або більше електроннихмікросхем, що керують і обмінюються інформацією. Батарея 106 може бути сполучена з картомайзером 113, який може бути замінений або змінений (наприклад, коли потрібний новий/інший матеріал 110 наповнювача). Електронна сигарета 100 може містити дві частини. Першу частину часто називають просто батареєю або батарейним блоком (наприклад, корпусом батареї) і вона містить батарею 106, датчик 104 потоку повітря і контролер 102. Друга частина є картриджем (тобто, картомайзером 113), який містить твердий матеріал 110 наповнювача і запахи, які потрібні для вироблення диму і запаху. Батарейний блок і картридж можуть бути сполучені металевими з'єднувачами. Трубка для потоку повітря корпусу батареї і трубка для потоку повітря картриджа можуть дозволити курцеві вдихати через електронну сигарету і активувати датчик 104 потоку усередині батарейного блоку. Це може активувати контролер 102 і викликати нагрівання нагрівального елементу 111 (наприклад, котушки) усередині картриджа, до випаровування рідини, що знаходиться в картриджі, для електронної сигарети і вироблення диму (тобто, пари). Хоча це не показано на Фіг. 1, електронна сигарета 100 може містити з'єднання (тобто, сполучні пристрої і електричні з'єднання), які використовують для подачі живлення до нагрівального елементу 111 і для зарядки батареї 106. На Фіг. 2 показана блок-схема, що ілюструє роботу електронної сигарети з твердим наповнювачем. Твердий наповнювач може бути твердим матеріалом або твердим розчином, який утримує матеріали носія (наприклад, на основі масла) запаху і смаку. Як альтернатива, як частина твердого розчину, також можуть бути присутніми інші матеріали, такі як нікотин. На Фіг. 2 проілюстрований процес паління з твердим наповнювачем. Твердий наповнювач (або невелика частина наповнювача) може бути перетворений в рідину. При необхідності на етапі зменшення в'язкості може бути зменшена в'язкість рідини (наприклад, за допомогою додавання теплоти). Розріджена частина твердого матеріалу наповнювача утворюватиме пару (і може утворити трохи пари) завдяки використанню потоку вдихуваного повітря, що є частиною процесу паління. На Фіг. 3 показана блок-схема спрощеної роботи електронної сигарети з твердим наповнювачем. Зокрема, на Фіг. 3 проілюстровано, що, принаймні, частину твердого наповнювача перетворюють в рідину (тобто, в зріджену частину твердого матеріалу наповнювача). Починаючи з цього моменту, може бути здійснений звичайний процес використання електронної сигарети (з рідинами для електронної сигарети) для утворення пари з метою вироблення туману або заміни диму (паління електронної сигарети). Інші варіанти здійснення винаходу можуть мати на увазі об'єднання твердої речовини (для матеріалів із смаком та інших компонентів для відчуттів) і рідини (наприклад, нейтральної рідини, такої як вода, використовуваною як розчинник). Як альтернатива, може бути присутньою рідина, що утримується в твердій речовині, наприклад, тверда губка з відкритими чарунками. У одному варіанті здійснення винаходу твердий наповнювач може піддаватися дії одної або більше з наступних наведених для прикладу умов: 1) твердий матеріал повинен зріджуватися за досяжних усередині електронної сигарети умов (наприклад, низька температура); 2) матеріал повинен бути нетоксичним і не повинен утворювати тверді плівки або частинки усередині людського тіла; 3) в'язкість матеріалу за робочих умов повинна відповідати процесам утворення пари, здійснюваним в електронній сигареті або здійснюваним електронною сигаретою; 4) матеріал повинен володіти значним терміном придатності (наприклад, місяці) в умовах зберігання (які можуть навмисно змінюватися, наприклад, умовами можуть бути кімнатна температура, умови замерзання (аналогічно морозиву), охолоджувані площі (аналогічно шоколаду) або будь-які інші набори умов); 5) перетворення матеріалу в рідину може мати на увазі теплоту фазового переходу (фазовий перехід 1-го або 2-го роду) або може не мати на увазі згадану теплоту фазового переходу і матеріал може бути переохолодженою рідиною при кімнатній температурі або за інших умов, матеріал може містити компоненти, які при звільненні утворюватимуть пару або проходитимуть через процес випаровування твердої речовини; і б) 3 UA 115914 C2 5 10 15 20 25 30 35 40 45 50 55 60 матеріалам можна надати потрібну форму з використанням стандартних технологій виготовлення, таких як формування. Ці умови наведені просто для прикладу і для твердого наповнювача може бути присутнім більша або менша кількість умов. На Фіг. 4-8 показані типові варіанти здійснення електронної сигарети з твердим наповнювачем, який може піддаватися дії деяких з перерахованих вище умов. На Фіг. 4 показаний варіант здійснення електронної сигарети 400 з твердим наповнювачем 410. У цьому варіанті здійснення винаходу твердий гніт 415 торкається твердого наповнювача 410, при цьому нагрівальний елемент 411, такий як нагрівальна котушка, створює невелику кількість рідини в позиції, де гніт 415 торкається твердого наповнювача 410. Невелика кількість рідини вбирається гнітом 415, коли в результаті потоку повітря з деякої кількості рідини утворюється пара, при цьому формується туман або дим електронної сигарети. У міру використання твердого наповнювача 410, сила пружини (наприклад, пружини 420) штовхає його у напрямку до гніту 415 до стопорів 425. Електричні дроти 430 можуть вести від нагрівального елементу 411 до батарейного відсіку, де можуть бути розташовані системи керування. Хоча це не показано, камера утворення пари може бути виконана так, щоб сприяти утворенню пари з рідини в гніті 415 та на гніті 415. На Фіг. 5 показаний варіант здійснення електронної сигарети 500 з твердим наповнювачем 510 і модифікованим нагрівальним елементом 511. У іншому варіанті здійснення винаходу нагрівальна котушка може бути замінена нагрівальним елементом 511 у вигляді язичка, придавленого пружинною силою (пружина 520) до точки на твердому наповнювачі 510, де гніт 515 торкається твердого наповнювача 510. Оскільки твердий наповнювач 510 є твердим, то він може бути виконаний шарами, кожен з яких має різні смак, аромат або іншу властивість, що покликане збагатити враження від паління. Це може бути використано для вироблення різних вражень від паління, наприклад, у міру витрачання твердого наповнювача 510 для кращої імітації звичайного паління сигарет, які можуть відрізнятися на початку і кінці паління. У одному варіанті здійснення винаходу твердий наповнювач може бути виконаний з льоду. Електронну сигарету можна зберігати і використовувати аналогічно морозиву. Перевагою може бути здатність використовувати воду і розчинні у воді матеріали, так що пристрій може бути легко пристосований для певних вимог по здоров'ю. Інший варіант здійснення винаходу, в якому як нейтральна рідина може бути використана вода, показаний на Фіг. б, при цьому твердий наповнювач є джерелом смаку, аромату і матеріалів добавок. На Фіг. б показаний варіант здійснення електронної сигарети 600 з твердим наповнювачем 610 і нейтральною рідиною 650. Нейтральна рідина 650 міститься в резервуарі 651 та її частина виходить в камеру 675 змішування, де твердий наповнювач 610 може торкатися рідини 650 і розчинятися в ній. Рідина може утворювати пару, щоб стати туманом або димом електронної сигарети. На Фіг. 7 показаний варіант здійснення електронної сигарети 700 з порожнистим наповнювачем 710 і нагрівальним елементом 711 у формі диска. У цьому варіанті здійснення винаходу твердий наповнювач 710 може бути виконаний порожнистим, що дозволяє проходити в нім потоку повітря. Нагрівання з метою розтоплення твердого наповнювача 710 може бути використано за допомогою нагрівального елементу 710 у формі диска з отвором 760 в його центрі. Потік повітря переміщає перетворену в пару рідину з метою вироблення туману або диму електронної сигарети. Цей варіант здійснення винаходу може володіти кращими характеристиками потоку повітря і кращою здатністю утримувати форму твердого наповнювача 710. На Фіг. 8 показаний варіант здійснення електронної сигарети 800 з губчастим наповнювачем 810. У інших варіантах здійснення винаходу можуть бути використані різні типи губок, твердих в сенсі утримання форми, з яких виходить ввібрана рідина завдяки зовнішньому імпульсу 811, такому як нагрівання або тиск, або ультразвукова енергія. Далі рідина утворює пару з використанням відповідної структури потоку (не показана) і рідина накопичується завдяки дифузії. У іншому варіанті здійснення винаходу твердий наповнювач може бути таким чином розташований на іншій стороні електронної сигарети, що електронна сигарета може коротшати у міру витрачання твердого наповнювача. Цей варіант, об'єднаний, наприклад, зі світлодіодним джерелом світла на кінці твердого наповнювача може точніше імітувати звичайні сигарети. Під термінами «зчитуваний комп'ютером носій», «зчитуваний машиною носій», носій «сигналу, що розповсюджується», та/або «носій з сигналом» може матися на увазі будь-який пристрій, який містить, зберігає, обмінюється, на якому розповсюджується або переміщається програмне забезпечення для використання в системі, пристрої або приладі, виконуючому команди, або для використання разом з системою, пристроєм або приладом, виконуючому 4 UA 115914 C2 5 10 15 20 25 30 команди. Зчитуваний машиною носій може бути, окрім іншого, електронною, магнітною, оптичною, електромагнітною, інфрачервоною або напівпровідниковою системою, пристроєм або приладом, або середовищем розповсюдження. Неповний список прикладів зчитуваного машиною носія містить: електричне з'єднання, «електронне», що містить один дріт або більше, переносний магнітний або оптичний диск, енергозалежну пам'ять, таку як оперативний запам'ятовуючий пристрій «RAM», постійний запам'ятовуючий пристрій «ROM», стираний програмований запам'ятовуючий постійний пристрій (EPROM або флеш-пам'ять), або оптичне волокно. Зчитуваний машиною носій також може містити матеріальний носій, на якому програмне забезпечення надруковане, оскільки програмне забезпечення може зберігатися електронним чином у вигляді зображення або іншого формату (наприклад, у вигляді оптичного зображення), далі скомпільованета/або інтерпретоване або іншим чином оброблене. Оброблений носій далі може бути збережений в комп'ютерній та/або машинній пам'яті. У альтернативному варіанті здійснення винаходу, з метою реалізації одного або більше з описаних тут способів можуть бути спроектовані спеціальні апаратні реалізації, такі як спеціалізовані інтегральні схеми, програмовані логічні матриці та інші апаратні пристрої. Застосування, які можуть включати пристрій і системи, відповідні різним варіантам здійснення винаходу, можуть містити різноманітні електронні і комп'ютерні системи. У одному або більше описаних тут варіантах здійснення винаходу можуть бути реалізовані функції з використанням двох або конкретніших зв'язаних апаратних модулів або пристроїв за допомогою відповідних сигналів керування і сигналів даних, які можуть бути передані між модулями або через модулі, або як елементи спеціалізованих інтегральних схем. Відповідно, справжня система вміщує в себе програмні, апаратні і апаратно реалізовані програмні реалізації. Приклади описаних тут варіантів здійснення винаходу призначені для того, щоб дати загальне розуміння структури різних варіантів здійснення винаходу. Приклади не є повним описом всіх елементів і ознак пристрою і систем, які використовують описані тут структури або способи. Після розгляду справжнього винаходу фахівці в даній області можуть запропонувати багато інших варіантів здійснення винаходу. Інші варіанти здійснення винаходу можуть бути використані і отримані із справжнього винаходу, так що структурні і логічні заміни і зміни можуть бути виконані не виходячи за межі об'єму винаходу. Крім того, ілюстрації наведені тільки для пояснення і можуть бути виконані не в масштабі. Певні співвідношення на ілюстраціях можуть бути надмірно підкреслені, а інші співвідношення можуть бути зменшені. Відповідно, опис і креслення слід розглядати як наведені для ілюстрації, а не для обмеження винаходу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Картомайзер електронного пристрою для паління, що містить твердий наповнювач, нагрівальний елемент, призначений для утворення пари з частини зрідженої частини твердого наповнювача, та резервуар, призначений для зберігання нейтральної рідини, і виконаний з можливістю введення частини нейтральної рідини в камеру змішування, де твердий наповнювач контактує з нейтральною рідиною і розчиняється в ній для утворення зрідженої частини. 2. Картомайзер за п. 1, який характеризується тим, що містить гніт, що контактує з твердим наповнювачем, при цьому нагрівач виконаний з можливістю нагрівання твердого наповнювача для утворення зрідженої частини, яку вбирає гніт до утворення пари з метою формування аерозольного туману. 3. Картомайзер за п. 1, який характеризується тим, що виконаний одноразовим. 4. Картомайзер за п. 1, який характеризується тим, що твердий наповнювач виконаний порожнистим, нагрівальний елемент виконаний у вигляді диска з отвором, який співвісний порожнистій ділянці твердого наповнювача. 5. Картомайзер за п. 1, який характеризується тим, що нагрівальний елемент виконаний у вигляді нагрівальної котушки. 6. Картомайзер за п. 5, який характеризується тим, що нагрівальна котушка призначена для вироблення пари шляхом нагрівання зрідженої частини. 7. Картомайзер за п. 1, який характеризується тим, що твердий наповнювач містить тверду губку, і зріджена частина твердого наповнювача містить рідину, яку витягнуто з твердої губки. 8. Електронний пристрій для паління, що включає картомайзер, який містить, твердий наповнювач, принаймні частина твердого якого виконана з можливістю перетворення в рідину, при цьому твердий наповнювач містить лід, 5 UA 115914 C2 5 10 15 20 25 нагрівальний елемент, призначений для утворення пари з рідини, та батарейний блок, що вибірково електрично сполучається з нагрівальним елементом. 9. Електронний пристрій для паління за п. 8, який характеризується тим, що частина твердого наповнювача, призначена для перетворення в рідину, розчинена як частина, перетворена в рідину. 10. Електронний пристрій для паління за п. 8, який характеризується тим, що твердий наповнювач містить тверду губку. 11. Електронний пристрій для паління за п. 10, який характеризується тим, що перетворення в рідину включає витягання рідини з твердої губки. 12. Електронний пристрій для паління за п. 8, який характеризується тим, що перетворення в рідину включає танення принаймні частини льоду. 13. Електронний пристрій для паління за п. 8, який характеризується тим, що картомайзер містить гніт, що контактує з твердим наповнювачем, при цьому нагрівальний елемент виконаний у вигляді нагрівальної котушки, намотаної на гніт і призначеної для утворення пари з рідини, ввібраної гнітом. 14. Спосіб роботи електронного пристрою для паління, що включає наступні етапи: втягують в електронний пристрій для паління потік повітря, перетворюють, при прийомі повітря, принаймні, частину твердого наповнювача в рідину, при цьому твердий наповнювач містить лід, та утворюють з рідини пару. 15. Спосіб роботи електронного пристрою для паління, що включає наступні етапи: ініціюють електронний пристрій для паління при затягуванні, після ініціалізації зріджують принаймні частину твердого наповнювача шляхом звільнення нейтральної рідини, призначеної для розчинення при контакті частини твердого наповнювача, для утворення зрідженої частини, та утворюють пару із зрідженої частини твердого наповнювача. 6 UA 115914 C2 7 UA 115914 C2 8 UA 115914 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
