Комплект основних профілів світлопрозорого огородження будівель

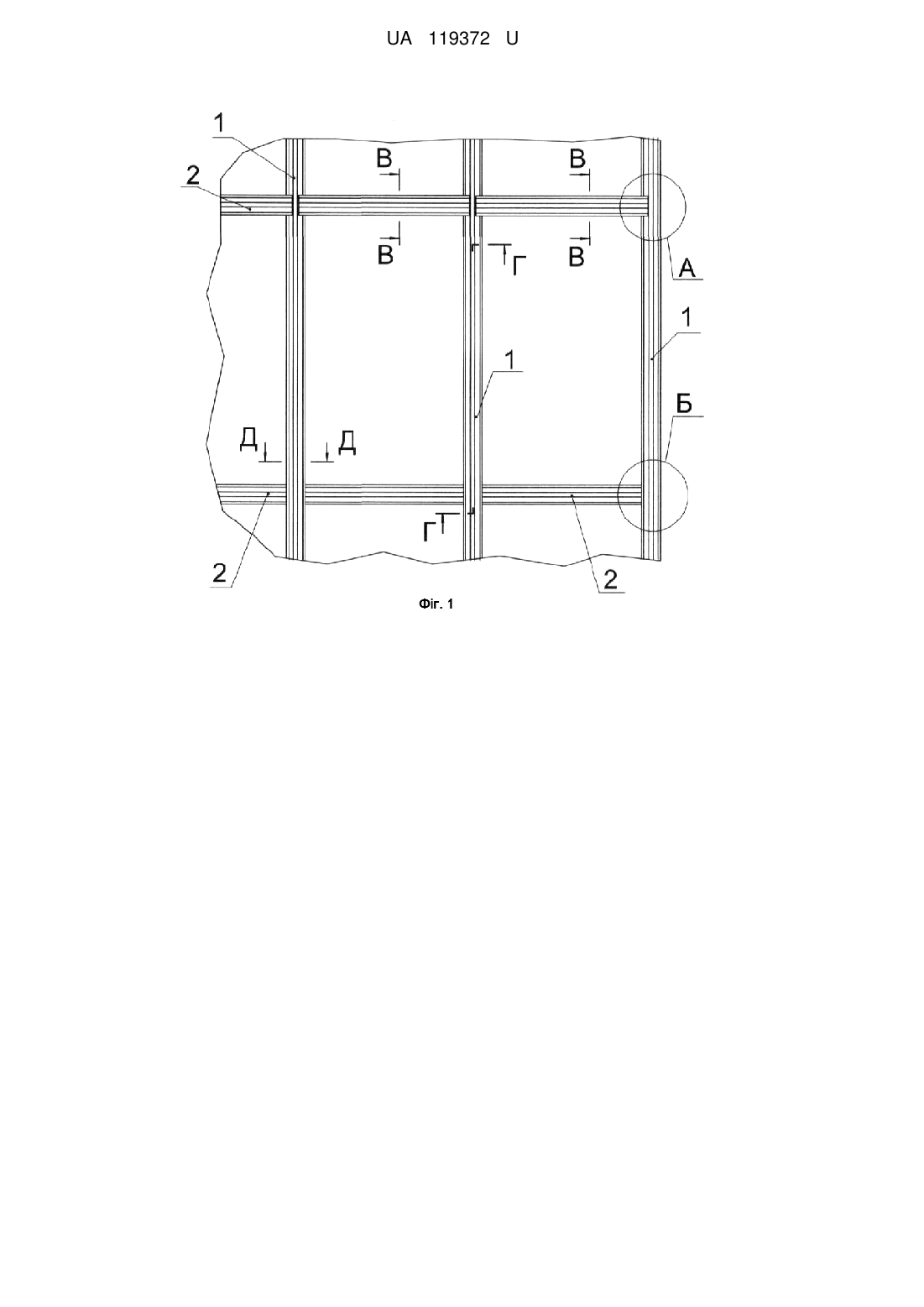

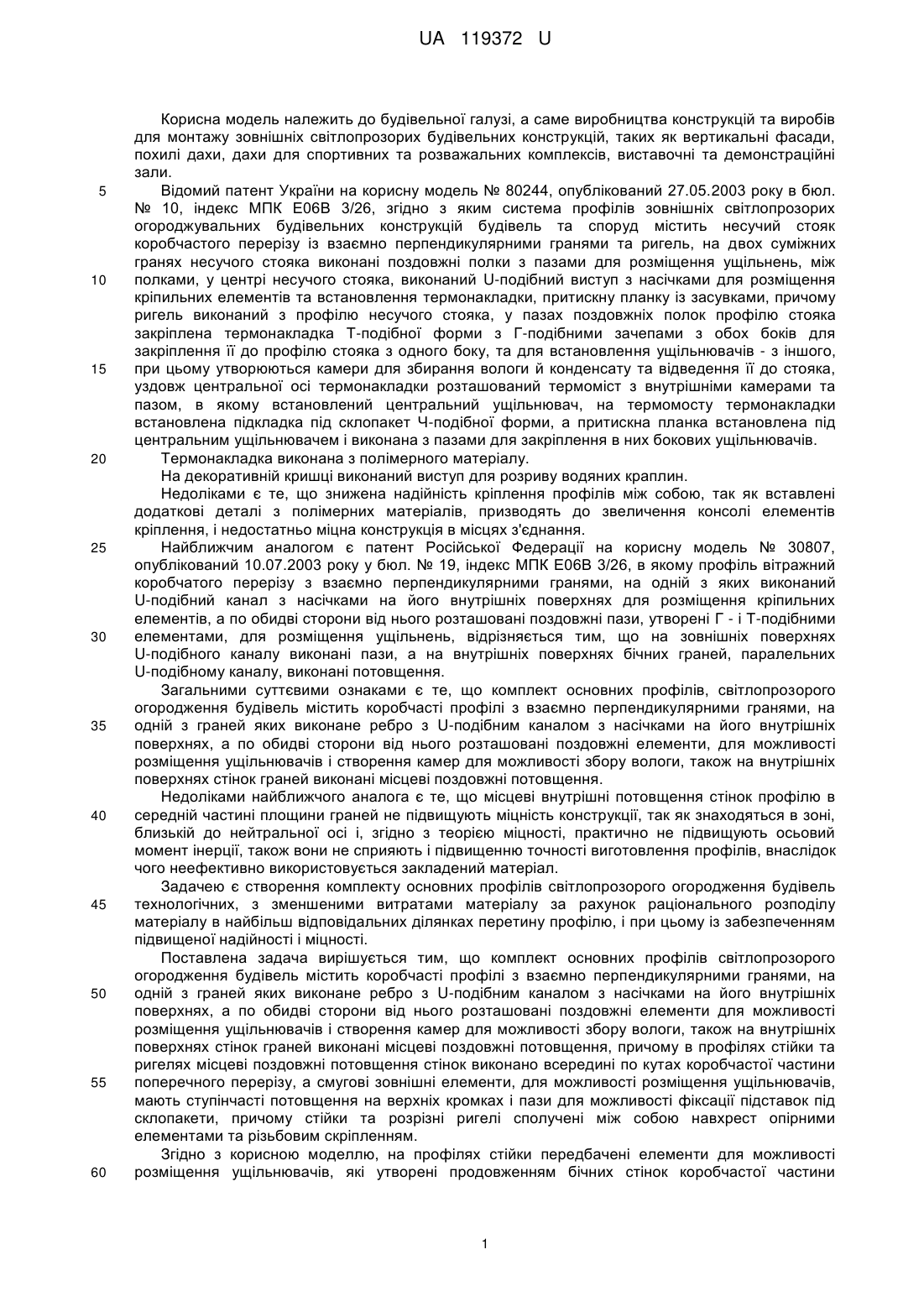

Реферат: UA 119372 U UA 119372 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі, а саме виробництва конструкцій та виробів для монтажу зовнішніх світлопрозорих будівельних конструкцій, таких як вертикальні фасади, похилі дахи, дахи для спортивних та розважальних комплексів, виставочні та демонстраційні зали. Відомий патент України на корисну модель № 80244, опублікований 27.05.2003 року в бюл. № 10, індекс МПК Е06В 3/26, згідно з яким система профілів зовнішніх світлопрозорих огороджувальних будівельних конструкцій будівель та споруд містить несучий стояк коробчастого перерізу із взаємно перпендикулярними гранями та ригель, на двох суміжних гранях несучого стояка виконані поздовжні полки з пазами для розміщення ущільнень, між полками, у центрі несучого стояка, виконаний U-подібний виступ з насічками для розміщення кріпильних елементів та встановлення термонакладки, притискну планку із засувками, причому ригель виконаний з профілю несучого стояка, у пазах поздовжніх полок профілю стояка закріплена термонакладка Т-подібної форми з Г-подібними зачепами з обох боків для закріплення її до профілю стояка з одного боку, та для встановлення ущільнювачів - з іншого, при цьому утворюються камери для збирання вологи й конденсату та відведення її до стояка, уздовж центральної осі термонакладки розташований термоміст з внутрішніми камерами та пазом, в якому встановлений центральний ущільнювач, на термомосту термонакладки встановлена підкладка під склопакет Ч-подібної форми, а притискна планка встановлена під центральним ущільнювачем і виконана з пазами для закріплення в них бокових ущільнювачів. Термонакладка виконана з полімерного матеріалу. На декоративній кришці виконаний виступ для розриву водяних краплин. Недоліками є те, що знижена надійність кріплення профілів між собою, так як вставлені додаткові деталі з полімерних матеріалів, призводять до звеличення консолі елементів кріплення, і недостатньо міцна конструкція в місцях з'єднання. Найближчим аналогом є патент Російської Федерації на корисну модель № 30807, опублікований 10.07.2003 року у бюл. № 19, індекс МПК Е06В 3/26, в якому профіль вітражний коробчатого перерізу з взаємно перпендикулярними гранями, на одній з яких виконаний U-подібний канал з насічками на його внутрішніх поверхнях для розміщення кріпильних елементів, а по обидві сторони від нього розташовані поздовжні пази, утворені Г - і Т-подібними елементами, для розміщення ущільнень, відрізняється тим, що на зовнішніх поверхнях U-подібного каналу виконані пази, а на внутрішніх поверхнях бічних граней, паралельних U-подібному каналу, виконані потовщення. Загальними суттєвими ознаками є те, що комплект основних профілів, світлопрозорого огородження будівель містить коробчасті профілі з взаємно перпендикулярними гранями, на одній з граней яких виконане ребро з U-подібним каналом з насічками на його внутрішніх поверхнях, а по обидві сторони від нього розташовані поздовжні елементи, для можливості розміщення ущільнювачів і створення камер для можливості збору вологи, також на внутрішніх поверхнях стінок граней виконані місцеві поздовжні потовщення. Недоліками найближчого аналога є те, що місцеві внутрішні потовщення стінок профілю в середній частині площини граней не підвищують міцність конструкції, так як знаходяться в зоні, близькій до нейтральної осі і, згідно з теорією міцності, практично не підвищують осьовий момент інерції, також вони не сприяють і підвищенню точності виготовлення профілів, внаслідок чого неефективно використовується закладений матеріал. Задачею є створення комплекту основних профілів світлопрозорого огородження будівель технологічних, з зменшеними витратами матеріалу за рахунок раціонального розподілу матеріалу в найбільш відповідальних ділянках перетину профілю, і при цьому із забезпеченням підвищеної надійності і міцності. Поставлена задача вирішується тим, що комплект основних профілів світлопрозорого огородження будівель містить коробчасті профілі з взаємно перпендикулярними гранями, на одній з граней яких виконане ребро з U-подібним каналом з насічками на його внутрішніх поверхнях, а по обидві сторони від нього розташовані поздовжні елементи для можливості розміщення ущільнювачів і створення камер для можливості збору вологи, також на внутрішніх поверхнях стінок граней виконані місцеві поздовжні потовщення, причому в профілях стійки та ригелях місцеві поздовжні потовщення стінок виконано всередині по кутах коробчастої частини поперечного перерізу, а смугові зовнішні елементи, для можливості розміщення ущільнювачів, мають ступінчасті потовщення на верхніх кромках і пази для можливості фіксації підставок під склопакети, причому стійки та розрізні ригелі сполучені між собою навхрест опірними елементами та різьбовим скріпленням. Згідно з корисною моделлю, на профілях стійки передбачені елементи для можливості розміщення ущільнювачів, які утворені продовженням бічних стінок коробчастої частини 1 UA 119372 U 5 10 15 20 25 30 35 40 45 50 55 60 перерізу, на яких створені канали сформовані консольно розташованим кутковим профілем зі ступінчастим потовщенням на вільних кромках і виступом на зовнішньому куті для можливості фіксації Г-подібних підставок під склопакети в додатковому утвореному ним пазу. Згідно з корисною моделлю, елементи на профілі ригеля для можливості розміщення ущільнювачів утворені продовженням бічних стінок профілю на висоту розташування каналу під ущільнювач, а паралельна смуга зі ступінчастим потовщенням на вільній кромці, створює канал для можливості розміщення ущільнювачів і створює з гранню коробчастої частини профілю паз для можливості фіксації Г-подібних підставок під склопакети. Згідно з корисною моделлю, ребро з U-подібним каналом на грані профілю стійки виконано висотою, що забезпечує при стикуванні з ригельними профілями однакову висоту її верхньої кромки з верхньою кромкою U-подібних каналів ригелів. Згідно з корисною моделлю, ребро з U-подібним каналом на коробчастій частині профілю стійки виконано з поздовжнім закритим каналом з боку грані. Згідно з корисною моделлю, в вузлах з'єднання стійки та ригеля, на стійці закріплений консольно П-подібний елемент сухарний, з яким сполучений коробчастою порожниною ригель та закріплений гвинтовим з'єднанням. Згідно з корисною моделлю, елемент сухарний встановлений на стійці не менше ніж на двох самонарізних гвинтах. Згідно з корисною моделлю, елемент сухарний встановлений на стійці на не менше ніж на одному скрізному болті, а в порожнині профілю стійки, на болту встановлена розпірна втулка. Згідно з корисною моделлю, елемент сухарний має непрямокутне взаємне розташування частини, закріпленої до стійки, та частин, сполучених з ригелем, з можливістю створення світлопрозорого огородження з взаємним розташуванням профілів під заданим непрямим кутом. Згідно з корисною моделлю, елемент сухарний має частину, сполучену з ригелем у вигляді напівдуг з загальним центром їх радіусів, з можливістю створення світлопрозорого огородження з розташуванням профілів між собою під довільним кутом. Відмітними суттєвими ознаками, дійсними у всіх випадках, є те, що в профілях стійки та ригеля місцеві поздовжні потовщення стінок виконано всередині по кутах коробчастої частини поперечного перерізу, а смугові зовнішні елементи, для можливості розміщення ущільнювачів, мають ступінчасті потовщення на верхніх кромках і пази для можливості фіксації підставок під склопакети, причому стійки та розрізні ригелі сполучені між собою навхрест опірними елементами та різьбовим скріпленням. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що на профілях стійки передбачені елементи для можливості розміщення ущільнювачів, які утворені продовженням бічних стінок коробчастої частини перерізу, на яких створені канали, сформовані консольно розташованим кутковим профілем зі ступінчастим потовщенням на вільних кромках і виступом на зовнішньому куті для можливості фіксації Г-подібних підставок під склопакети в додатковому утвореному ним пазу. Елементи на профілях ригеля, для можливості розміщення ущільнювачів утворені продовженням бічних стінок профілю на висоту розташування канала під ущільнювач, а паралельна смуга зі ступінчастим потовщенням на вільній кромці створює канал для можливості розміщення ущільнювачів і створює з гранню коробчастої частині профілю паз для можливості фіксації Г-подібних підставок під склопакети. Ребро з U-подібним каналом на грані профілю стійки, виконано висотою що забезпечує при стикуванні з ригельними профілями однакову висоту її верхньої кромки з верхньою кромкою Uподібних каналів ригелів. Ребро з U-подібним каналом на коробчастій частині профілю стійки виконано з поздовжнім закритим каналом з боку грані. В вузлах з'єднання стійки та ригеля, на стійці закріплений консольно П-подібний елемент сухарний, з яким сполучений коробчастою порожниною ригель та закріплений гвинтовим з'єднанням. Елемент сухарний встановлений на стійці не менше ніж на двох самонарізних гвинтах. Елемент сухарний встановлений на стійці не менше ніж на одному скрізному болті, а в порожнині профілю стійки, на болту встановлена розпірна втулка. Елемент сухарний має непрямокутне взаємне розташування частини, закріпленої до стійки, та частин, сполучених з ригелем, з можливістю створення світлопрозорого огородження з взаємним розташуванням профілів під заданим непрямим кутом. Елемент сухарний має частину сполучену з ригелем у вигляді напівдуг з загальним центром їх радіусів, з можливістю створення світлопрозорого огородження з розташуванням профілів між собою під довільним кутом. 2 UA 119372 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки тому, що в профілях стійки та ригелів місцеві поздовжні потовщення стінок виконано всередині по кутах коробчастої частини поперечного перерізу, що підвищує міцність та жорсткість профілю, а смугові зовнішні елементи, для можливості розміщення ущільнювачів, мають ступінчасті потовщення на верхніх кромках і канал для можливості фіксації підставок під склопакети, стійки та розрізні ригелі сполучені між собою навхрест опірними елементами та різьбовим скріпленням, створений комплект основних профілів світлопрозорого огородження будівель, технологічних, з зменшеними витратами матеріалу за рахунок раціонального розподілу матеріалу в найбільш відповідальних ділянках поперечного перерізу профілю для досягнення підвищеної міцності і точності виготовлення, і при цьому забезпечена підвищена надійність і міцність виготовленої з цих профілів конструкції, яка несе основне навантаження при експлуатації. На фіг. 1 зображений загальний вигляд ділянки світлопрозорого огородження; На фіг. 2 показаний виносний елемент А, місця з'єднання стійки та ригеля при з'єднанні внахлест; На фіг. 3 показаний виносний елемент Б, місця з'єднання стійки та ригеля при з'єднанні встик; На фіг. 4 показаний переріз В-В, поперечний переріз ригеля; На фіг. 5 показаний переріз Г-П, поперечний переріз стійки і місцями з'єднання з ригелями як встик, так і внахлест; На фіг. 6 показаний вузол з'єднання ригелів зі стійками внахлест; На фіг. 7 показаний вузол з'єднання ригелів зі стійками при розташуванні ригелів не під прямим кутом відносно стійок в площині світлопрозорого огородження; На фіг. 8 показаний переріз Д-Д з'єднання ригелів зі стійками при розташуванні ригелів не під прямим кутом відносно стійок в горизонтальній площині; На фіг. 9 показаний вузол з'єднання ригелів зі стійками при розташуванні ригелів не під прямим кутом відносно стійок в горизонтальній площині. До комплекту основних профілів, світлопрозорого огородження будівель належать, в першу чергу, стійки 1 та ригелі 2, які мають коробчасті профілі з взаємно перпендикулярними гранями, на грані 3 стійки 1 виконані ребра 5 та на грані 4 ригеля 2 виконані ребра 6 з U-подібними каналами 7 та 8 з насічками 9 на їх внутрішніх поверхнях. Профіль стійки 1 має місцеві поздовжні потовщення 10, 11, 12, 13 стінок, які виконані всередині по кутах коробчастої частини поперечного перерізу стійки 1. Профіль ригеля 2 має місцеві поздовжні потовщення 14, 15, 16, 17 стінок, які виконані всередині по кутах коробчастої частини його поперечного перерізу. На профілях стійки 1 включені елементи для можливості розміщення ущільнювачів 18, які утворені продовженням 19 та 20 бічних стінок коробчастої частини перерізу за межі стінки грані 3, на яких створені канали 21 сформовані консольно розташованим кутковим профілем 22 зі ступінчастим потовщенням 23 та ступінчастим двостороннім потовщенням 24 на вільних кромках, для можливості утримання ущільнювачів 18, які показані для більшого розуміння конструкції. На зовнішньому куті куткового профілю 22 виконаний виступ 25 для можливості фіксації Г-подібних підставок 26 під склопакети в додатковому утвореному ним пазу. Ребро 5 з U-подібним каналом на грані 3 профілю стійки 1 виконано висотою, що забезпечує пристикування з ригельними профілями однакової висоти її верхньої кромки з верхньою кромкою ребра 6 з U-подібним каналом 8 ригелів 2, для цього ребро 5 закріплено на поздовжньому підвищенні 27 типу прямокутної труби з закритим каналом з боку грані 3. На профілях ригеля 2 елементи для можливості розміщення ущільнювачів 18 утворені продовженням 28 та 29 бічних стінок профілю за межі грані 4 на висоту, яка диктується розмірами ущільнювача 18, створений канал 30, ще й паралельною смугою 31 зі ступінчастим двостороннім потовщенням 32 на вільній кромці, який створює канал для розміщення ущільнючів 8 і створює з гранню 4 коробчастої частині профілю ригеля 2 паз для можливості фіксації Г-подібних підставок 33 під склопакети. Профілі ригелей 2 розрізані та сполучені з стійками 1 навхрест. На стійках 1 закріплені опірні елементи, тобто у всіх вузлах з'єднання стійки 1 та ригеля 2 на стійці закріплений консольно самонарізними гвинтами 34 П-подібний елемент сухарний 35, з яким сполучений коробчастою порожниною ригель 1 та закріплений самонарізними гвинтами 36. Згідно з залежними пунктами, формули на фіг. 2 та фіг. 6 показане прямокутне з'єднання стійки 1 з ригелями 2 внахлест, при цьому на торці обрізаного ригеля 2 зроблений виріз 37 до самої стінки грані 4, завдяки чому при стикуванні ригель частково перекриває стійку 1 і закріплюється гвинтами 36, також на фіг. 6 показана торцева заглушка 39, яка підвищує герметичність з'єднання. 3 UA 119372 U 5 10 15 20 25 30 Але при встановленні елемента сухарного 40 (див. фіг. 7), який має частину 41, сполучену з ригелем 1 у вигляді напівдуг з загальним центром їх радіусів, який встановлений на стійці 1 не менше ніж на двох самонарізних гвинтах 36, ригелі в площині світлопрозорого огородження при монтажі можуть бути розвернуті на заданий кут і закріплені самонарізними гвинтами 38. А при встановленні елемента сухарного 42 (див. фіг. 8 та фіг. 9), який має непрямокутне взаємне розташування частини 43 закріпленої до стійки 1, та частин 44, сполучених з ригелем 2, з можливістю створення світлопрозорого огородження з розташуванням профілів під заданим непрямим кутом в горизонтальній площині і виготовити світлопрозоре огородження з гранями, розташованими по заданому контуру. В вузлах з'єднання передбачені торцеві заглушки 45 та встановлені на місце ущільнювачів 18 насадки 46, що компенсують з'єднання під непрямим кутом з забезпеченням ущільнення. Це з'єднання показане виконаним встик, як на фіг. 3, причому елемент сухарний 42 встановлений на стійці 1 не менше ніж на двох самонарізних гвинтах 36, а ригель 2 на ньому закріплений самонарізними гвинтами 38. В роботі, виготовляються методом екструзії з алюмінієвого сплаву основні профілі стійка 1, ригель 2, профіль сухарного елемента 35 або 40, або 42, обладнання для такого виготовлення освоєно промисловістю і в залежності від необхідної конструкції та розмірів виготовляються фільєри. Згідно із запланованими розмірами та розташуванням світлопрозорого огородження на комплекті стійок 1, встановлюються на гвинтах сухарні елементи 35 або 40, або 42. Розглянемо варіант прямокутного огородження. На стійках 1, крім крайніх, закріплюються з двох сторін гвинтами саморізами 34 на заданій висоті сухарні елементи 35 та торцеві заглушки 39, на крайніх стійках 1 - тільки з внутрішньої сторони. Нарізаються по заданим розмірам ригелі 2 та на них виконується ступінчастий виріз 37 (див. фіг. 6) на торцях і висвердлюються отвори під гвинти 36, встановлюють ущільнення у канали 21 та 30. Встановлюються ригелі 2 на призначені для них місця на сухарних елементах 35 та закріплюються самонарізними гвинтами 36. Таким чином основна конструкція огородження, яка несе усе навантаження, готова для кріплення навісних елементів: склопакетів або щитів, та елементів які їх утримують. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Комплект основних профілів світлопрозорого огородження будівель, що містить коробчасті профілі з взаємно перпендикулярними гранями, на одній з граней яких виконане ребро з U-подібним каналом з насічками на його внутрішніх поверхнях, а по обидві сторони від нього розташовані поздовжні елементи, для можливості розміщення ущільнювачів і створення камер для можливості збору вологи, також на внутрішніх поверхнях стінок граней виконані місцеві поздовжні потовщення, який відрізняється тим, що в профілях стійки та ригеля місцеві поздовжні потовщення стінок виконано всередині по кутах коробчастої частини поперечного перерізу, а смугові зовнішні елементи, для можливості розміщення ущільнювачів мають ступінчасті потовщення на верхніх кромках і пази для можливості фіксації підставок під склопакети, причому стійки та розрізні ригелі сполучені між собою навхрест опірними елементами та різьбовим скріпленням. 2. Комплект основних профілів за п. 1, який відрізняється тим, що на профілях стійки передбачені елементи для можливості розміщення ущільнювачів, які утворені продовженням бічних стінок коробчастої частини перерізу, на яких створені канали, сформовані консольно розташованим кутковим профілем зі ступінчастим потовщенням на вільних кромках і виступом на зовнішньому куті для можливості фіксації Г-подібних підставок під склопакети в додатковому утвореному ним пазу. 3. Комплект основних профілів за п. 1, який відрізняється тим, що елементи на профілях ригеля, для можливості розміщення ущільнювачів, утворені продовженням бічних стінок профілю на висоту розташування канала під ущільнювач, а паралельна смуга зі ступінчастим потовщенням на вільній кромці створює канал для можливості розміщення ущільнювачів і створює з гранню коробчастої частині профілю паз для можливості фіксації Г-подібних підставок під склопакети. 4. Комплект основних профілів за п. 2 і 3, який відрізняється тим, що ребро з U-подібним каналом на грані профілю стійки виконано висотою що забезпечує при стикуванні з ригельними профілями однакову висоту її верхньої кромки з верхньою кромкою U-подібних каналів ригелів. 4 UA 119372 U 5 10 15 5. Комплект основних профілів за п. 4, який відрізняється тим, що ребро з U-подібним каналом на коробчастій частині профілю стійки, виконано з поздовжнім закритим каналом з боку грані. 6. Комплект основних профілів за п. 1, який відрізняється тим, що в вузлах з’єднання стійки та ригеля на стійці закріплений консольно П-подібний елемент сухарний, з яким сполучений коробчастою порожниною ригель та закріплений гвинтовим з'єднанням. 7. Комплект основних профілів за п. 6, який відрізняється тим, що елемент сухарний встановлений на стійці не менше ніж на двох самонарізних гвинтах. 8. Комплект основних профілів за п. 6, який відрізняється тим, що елемент сухарний встановлений на стійці не менше ніж на одному скрізному болті, а в порожнині профілю стійки на болту встановлена розпірна втулка. 9. Комплект основних профілів за п. 6, який відрізняється тим, що елемент сухарний має непрямокутне взаємне розташування частини, закріпленої до стійки, та частин, сполучених з ригелем, з можливістю створення світлопрозорого огородження з взаємним розташуванням профілів під заданим непрямим кутом. 10. Комплект основних профілів за п. 6, який відрізняється тим, що елемент сухарний має частину, сполучену з ригелем у вигляді напівдуг з загальним центром їх радіусів, з можливістю створення світлопрозорого огородження з розташуванням профілів між собою під довільним кутом. 5 UA 119372 U 6 UA 119372 U 7 UA 119372 U 8 UA 119372 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
