Спосіб герметизації світлопрозорого огородження

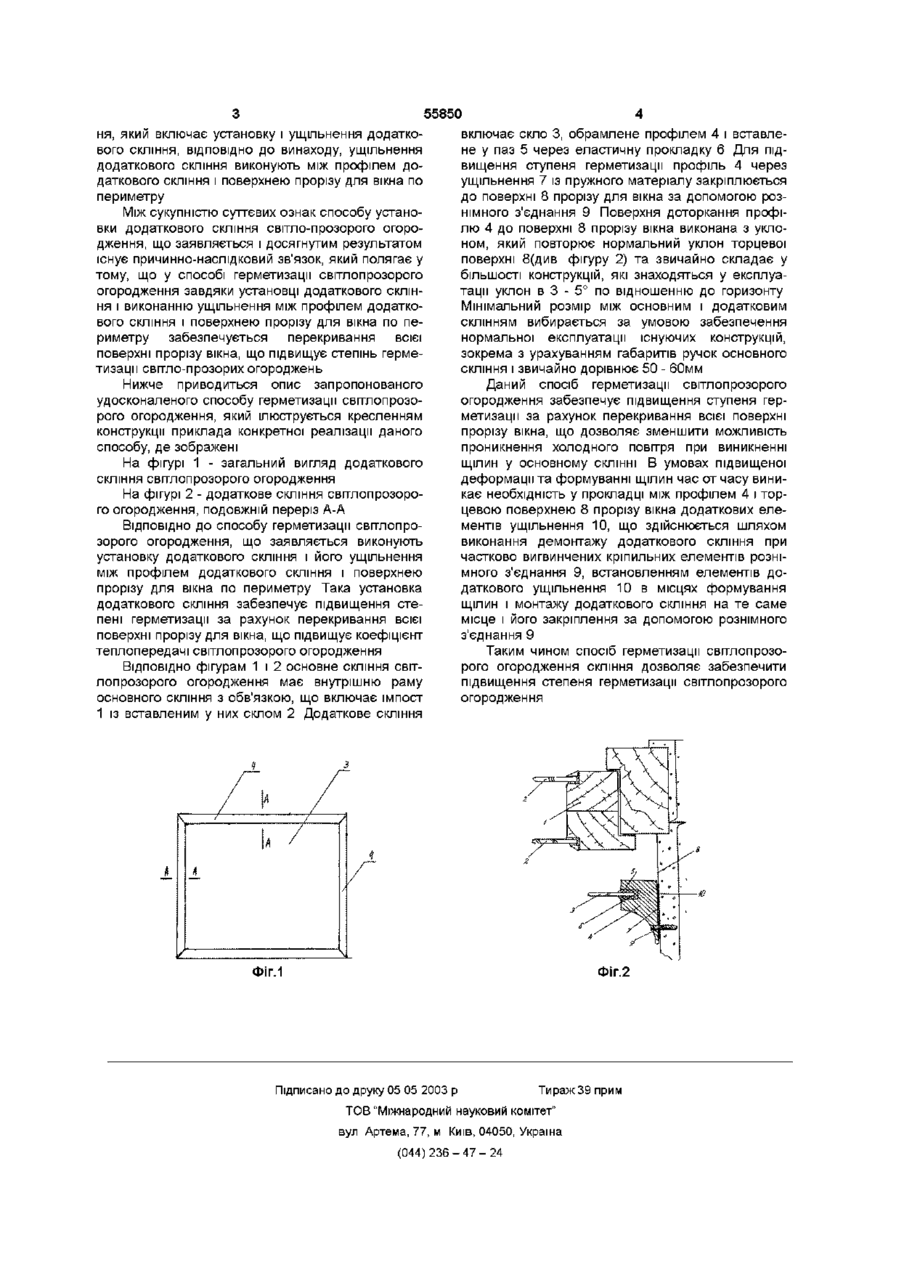

Спосіб герметизації світлопрозорого огородження, який включає установку і ущільнення додаткового скління, який відрізняється тим, що ущільнення додаткового скління виконують між профілем додаткового скління і поверхнею прорізу для вікна по периметру Винахід відноситься до будівництва і стосується способу герметизації світлопрозорого огородження, переважно, вікон і дверей балконів і лоджій житлового фонду, що знаходиться у експлуатації Відомо, ЩО переважна частина житлового фонду України подана панельними будинками, зведеними у 60 - 80рр , які мають двошарове скління У процесі багаторічної експлуатації двошарового скління огородження деформуються і руйнуються внаслідок природного старіння, що приводить до утрат тепла неприпустимих значень Тому проблема встановлення додаткового скління у деформованих і частково зруйнованих рамах представляє собою актуальне значення Відомий спосіб герметизації світлопрозорого огородження реалізований у винаході на вікно [по авторському свідоцтву СРСР №910994, МКВ 3 Е06В 3/64, пріоритет від 22 07 80р ], який включає установку і ущільнення додаткового скління, яке встановлюють у чвертях рами зовні і (або) зсередини приміщення і закріплюють скобообразними елементами, накладними штапиками і стяжками установленими у чверті рами, причому скобообразні елементи установлюють через прокладку для герметизації додаткового скління і закріплюють стяжками через накладні штапики Ознаки відомого рішення, що збігаються з ознаками рішення, що заявляється характеризуються тим, що спосіб герметизації світлопрозорого огородження включає установку і ущільнення додаткового скління Відоме рішення не дозволяє забезпечити підвищення степеня герметизації світло-прозорого огородження, тому що у даному способі для забезпечення герметизації світло-прозорого огородження додаткове скління установлюють і ущіль нюють у чвертях внутрішнього і (або) зовнішнього ІМПОСТІВ основного скління, що не забезпечує перекривання всієї поверхні прорізу для вікна Найбільш близьким відомим технічним рішенням до рішення, що заявляється є спосіб герметизації світлопрозорого огородження реалізований у винаході на пристрій для закріплення додаткового скління у прорізі для вікна [по викладеній заявці ФРН №3401667, МКВ3 Е06ВЗ/28, пріоритет від 28 01 83р], що включає установку і ущільнення додаткового скління, при цьому ущільнення виконують між склом основного скління і профілем, який притискають до скла основного скління елементами кріпильного пристрою, закріпленими до поверхні прорізу для вікна Ознаки відомого рішення, що збігаються з ознаками рішення, що заявляється характеризуються тим, що спосіб герметизації світлопрозорого огородження, включає установку і ущільнення додаткового скління Відоме рішення не дозволяє забезпечити підвищення степеня герметизації світлопрозорого огородження, тому що у даному способі для герметизації світлопрозорого огородження ущільнення виконують між основним профілем додаткового СКЛІННЯ І СКЛОМ ОСНОВНОГО СКЛІННЯ, а ОСНОВНИЙ профіль притискають до скла основного скління елементами кріпильного пристрою, закріпленими до поверхні прорізу для вікна, що не дозволяє перекрити всю поверхню прорізу для вікна В основу винаходу поставлена задача удосконалення способу герметизації світло-прозорого огородження, в якому за рахунок особливостей виконання операцій забезпечується підвищення ступеня герметизації світло-прозорих огороджень Поставлена задача вирішується тим, що у способі герметизації світло-прозорого огороджен О ю 00 ю ю 55850 включає скло 3, обрамлене профілем 4 і вставленя, який включає установку і ущільнення додатконе у паз 5 через еластичну прокладку 6 Для підвого скління, ВІДПОВІДНО до винаходу, ущільнення вищення ступеня герметизації профіль 4 через додаткового скління виконують між профілем доущільнення 7 із пружного матеріалу закріплюється даткового скління і поверхнею прорізу для вікна по до поверхні 8 прорізу для вікна за допомогою розпериметру німного з'єднання 9 Поверхня доторкання профіМіж сукупністю суттєвих ознак способу устанолю 4 до поверхні 8 прорізу вікна виконана з укловки додаткового скління світло-прозорого огороном, який повторює нормальний уклон торцевої дження, що заявляється і досягнутим результатом поверхні 8(див фігуру 2) та звичайно складає у існує причинно-наслідковий зв'язок, який полягає у більшості конструкцій, які знаходяться у експлуатому, що у способі герметизації світлопрозорого тації уклон в 3 - 5° по відношенню до горизонту огородження завдяки установці додаткового склінМінімальний розмір між основним і додатковим ня і виконанню ущільнення між профілем додаткосклінням вибирається за умовою забезпечення вого скління і поверхнею прорізу для вікна по пенормальної експлуатації існуючих конструкцій, риметру забезпечується перекривання всієї зокрема з урахуванням габаритів ручок основного поверхні прорізу вікна, що підвищує степінь гермескління і звичайно дорівнює 50 - 60мм тизації світло-прозорих огороджень Нижче приводиться опис запропонованого Даний спосіб герметизації світлопрозорого удосконаленого способу герметизації світлопрозоогородження забезпечує підвищення ступеня геррого огородження, який ілюструється кресленням метизації за рахунок перекривання всієї поверхні конструкції приклада конкретної реалізації даного прорізу вікна, що дозволяє зменшити можливість способу, де зображені проникнення холодного повітря при виникненні щілин у основному СКЛІННІ В умовах підвищеної На фігурі 1 - загальний вигляд додаткового деформації та формуванні щілин час от часу винискління світлопрозорого огородження кає необхідність у прокладці між профілем 4 і торНа фігурі 2 - додаткове скління світлопрозороцевою поверхнею 8 прорізу вікна додаткових елего огородження, подовжній переріз А-А ментів ущільнення 10, що здійснюється шляхом ВІДПОВІДНО ДО способу герметизації світлопровиконання демонтажу додаткового скління при зорого огородження, що заявляється виконують частково вигвинчених кріпильних елементів розніустановку додаткового скління і його ущільнення много з'єднання 9, встановленням елементів доміж профілем додаткового скління і поверхнею даткового ущільнення 10 в місцях формування прорізу для вікна по периметру Така установка щілин і монтажу додаткового скління на те саме додаткового скління забезпечує підвищення стемісце і його закріплення за допомогою рознімного пені герметизації за рахунок перекривання всієї з'єднання 9 поверхні прорізу для вікна, що підвищує коефіцієнт теплопередачі світлопрозорого огородження Таким чином спосіб герметизації світлопрозорого огородження скління дозволяє забезпечити ВІДПОВІДНО фігурам 1 і 2 основне скління світпідвищення степеня герметизації світлопрозорого лопрозорого огородження має внутрішню раму огородження основного скління з обв'язкою, що включає імпост 1 із вставленим у них склом 2 Додаткове скління Фіг.2 ФІГ.1 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
