Лінійна в’язкоеластична композиція для догляду за зубами

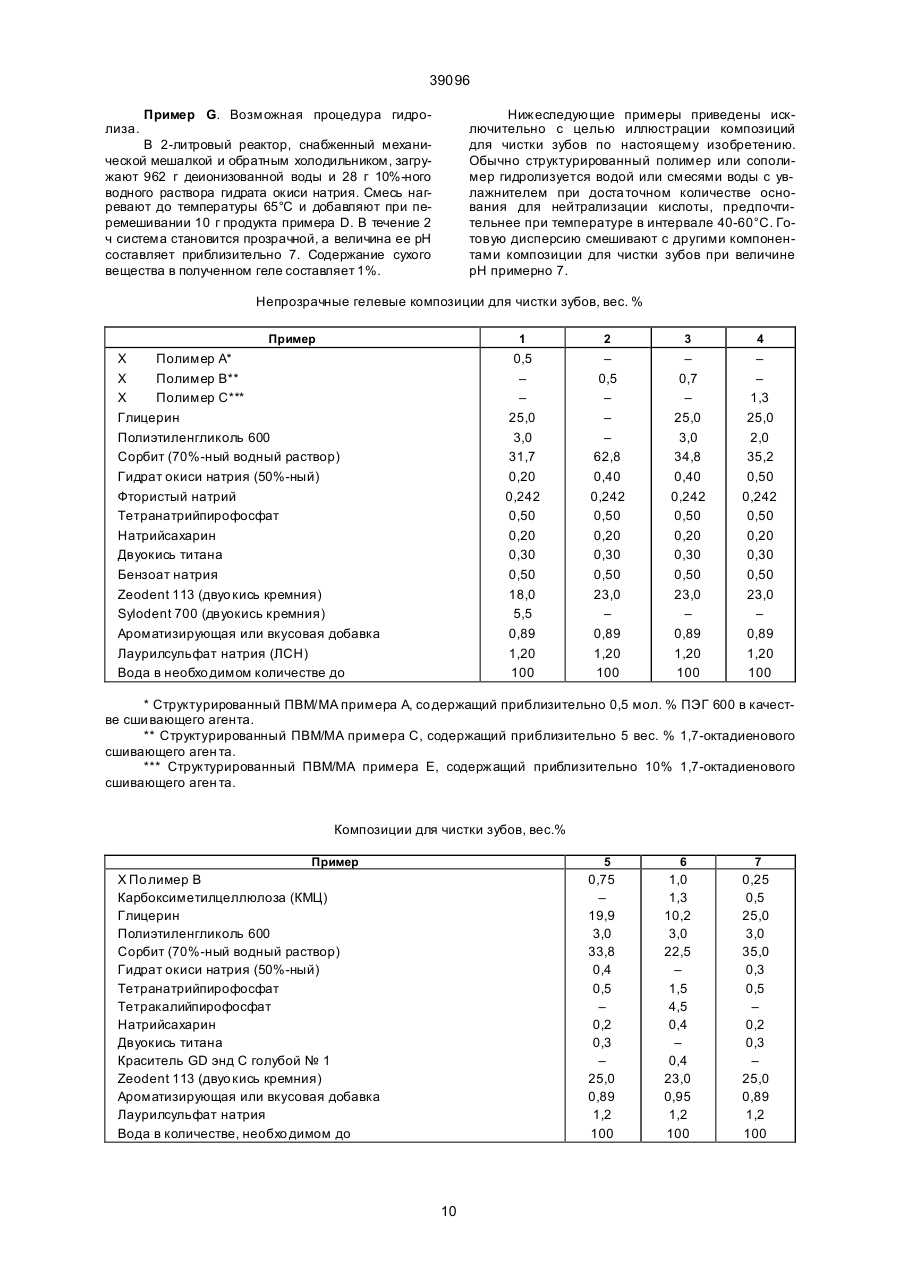

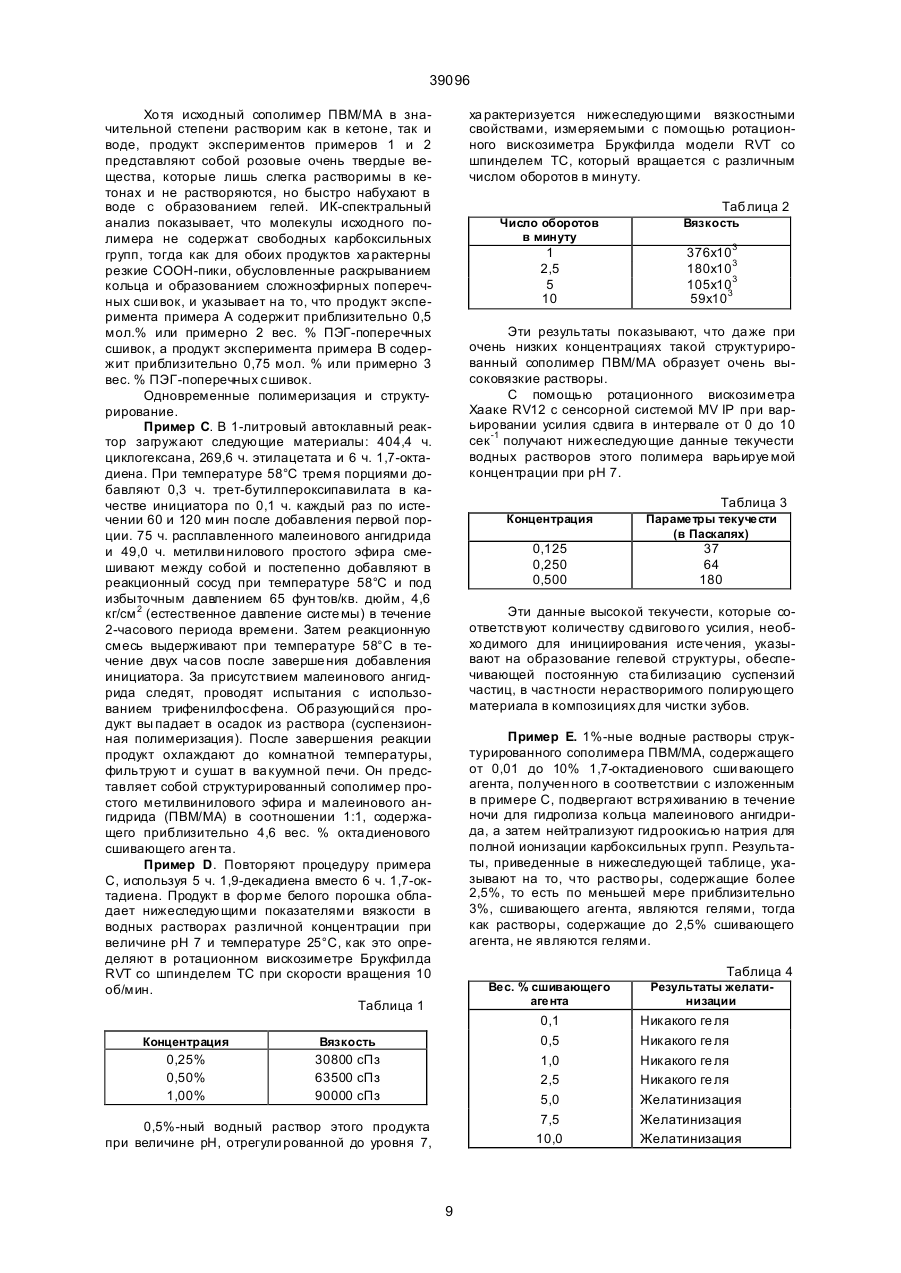

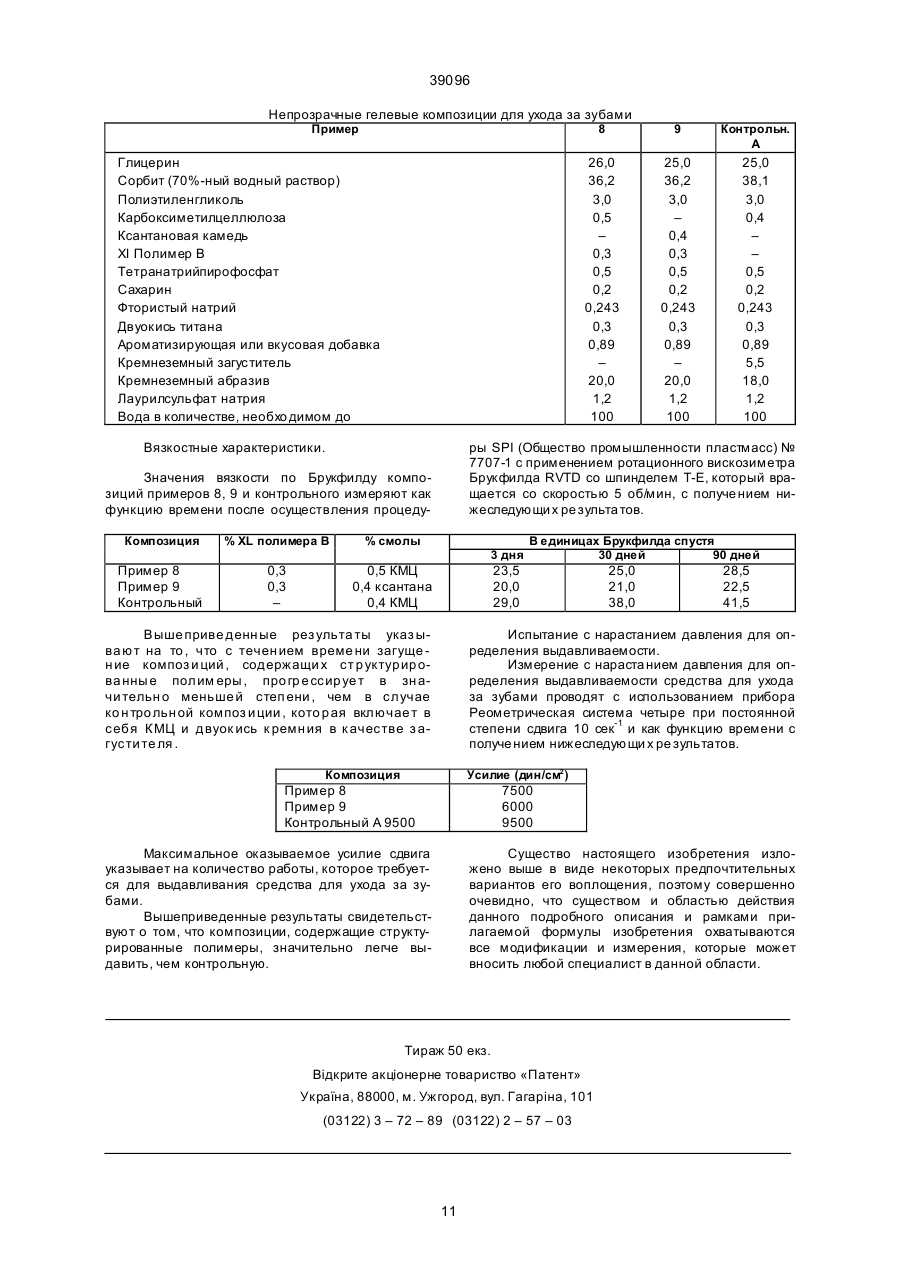

1. Линейная вязкоэластичная композиция для ухода за зубами в форме зубной пасты или геля с рН о т 4 до 9, содержащая приемлемый для полости рта водно-увлажнительный носитель, приемлемый зубной полирующий а гент, а также синтетический линейный вязкоэластичный стр уктурированный полимерный загуститель, отличающа яся тем, что модуль или динамический модуль упр угости G' и модуль вязкости или потерь G" загусти теля в водном 1% (вес.) растворе практически не зависят от частоты в используемом интервале частот от 0 ,1 до 100 рад/сек, при этом минимальная величина G' составляет 1000 дин/кв.см и изменяется менее чем на порядок от его первоначального значения, а величина соотношения G"/G' на ходится в пределах от 0 ,05 до 1 . 2. Композиция по п. 1, отличающаяся тем, что она содержит по весу от 6 до 50% воды, от 20 до 70% увлажнителя, от 5 до 70% полирующего агента для зубов и от 0,02 до 5% полимерного загустителя, который включает по меньшей мере приблизительно 3% сшивающего агента. 3. Композиция по п. 1, отличающаяся тем, что полимерный загуститель содержит множество остатков карбоновых, фосфоновых, фосфиновых или сульфоновых кислот или солей кислот, или же их смеси. 4. Композиция по любому из пп. 1-3, отличающаяся тем, что полимерный загусти тель представляет собой сополимер малеиновой кислоты или ангидрида с другим этиленовым ненасыщенным мономером. 5. Композиция по п. 4, отличающаяся тем, что вышеуказанный другой мономер представляет собой простой метилвиниловый эфир. 6. Композиция по любому из пп. 1-3, отличающаяся тем, что молекулы полимерного загустителя включают звенья стиролфосфоновой кислоты, винилфосфоновой кислоты и/или винилфосфонилфторида. 7. Композиция по любому из пп. 1-6, отличающаяся тем, что молекулярная масса полимерного загустителя составляет от 1000 до 5000000. 8. Композиция по любому из пп. 1-7, отличающаяся тем, что она включает в себя дополнительно такое количество источника фторидных ионов, которого достаточно для выделения от 25 до 500 мас.ч./1000000 мас.ч. фторидных ионов. 9. Композиция по любому из пп. 1-8, отличающаяся тем, что она включает в себя приблизительно от 0,4 до 3 мас.ч. ксантановой камеди или карбоксиметилцеллюлозы на каждую часть структурированного полимерного загустителя. (19) (21) 93003373 (22) 15.11.1993 (24) 15.06.2001 (46) 15.06.2001, Бюл. № 5, 2001р. (72) Пренсайп Майкл, US, Дурга Гарі А., US (73) КОЛГЕЙТ-ПАЛМОЛІВ КОМП АНІ, US (56) RU, 2089176, C1, МПК 6 А 61 К 7/16, 10.09.1997 р. C2 (54) ЛІНІЙНА В'ЯЗКОЕЛАСТИЧНА КОМПОЗИЦІЯ ДЛЯ ДОГЛЯД У ЗА ЗУБАМИ 39096 дуци ровать плесень и бактерии, попадающие в некоторые партии NaKMЦ. Та кие микроорганизмы могут существовать в во де, в NaKMЦ, при ее хранении, во влажных условиях, которые поддерживают их рост, или в других источниках загрязнения. Совершенно очевидно, что уничтожение являющихся причиной такого явления микроорганизмов не позволяет избавиться от уже продуцированного ими энзима. Оксиметилцеллюлоза является загустителем, который обладает более высокой стойкостью к действию фермента, разлагающего клетчатку, чем NaKMЦ, возможно благодаря ее более однородной схеме замещения по всей молекуле, чем у NaKMЦ, но в средствах для чистки зубов она часто образует продукт с неприемлемо "длинной" или "волокнистой" текстурой. В описании к патенту США № 4254101 (А61К 7/16, 1981), выданному на имя Денни, в качестве загустителей в зубных пастах, со держащих кремнеземные абразивные полирующие материалы и большие количества увлажняющи х до бавок для достижения "превосходной текстуры" и усовершенствованной доступ ности ионов фтора для зубной эмали, предусмотрено использование карбоксивиниловых полимеров. Карбоксивиниловые полимеры описаны как коллоидно водорастворимые полимеры акриловой кислоты, структурированные приблизительно от 0,75 до 2,0 вес. % поливинилсахарозы, или полиаллилпентаэритритом, поставляемым на рынок под торговым наименованием Carbopol фирмой "Б.Ф. Гудрич". Однако известно, что Carbopol (Карбопол) трудно диспергировать. Фирма "Б.Ф. Гудрич" для получения хороших дисперсий рекомендует применять эдуктор и осуществлять другие специальные процедуры. Проблема усложняется тем, что Carbopol настолько гидрофилен, что отдельные частицы набухают, что приводит к образованию комков из частиц. При попытке пригото вить дисперсию без комков продукт гидратируе тся и набухает. Внутренняя же часть комков в дальнейшем плохо вхо дит в контакт с водой. Этим обусловлено возникновение "рыбьих глаз" и зон неоднородности, удаление которых в процессе дальнейше го смещения сопряжено с затруднениями технологического порядка. Эти "рыбьи глаза" и неоднородности дисперсии остаются и в конечном продукте. Результа том является слабая возможность регулирования конечных реологических свойств продук та и от партии к партии увели чивающиеся колебания качества. Об этих колебаниях хо рошо известно потребителю готовой продукции, который считает такой продукт низкокачественным. В основу изобретения поставлена задача создать такую вязкоэластичную композицию для ухода за зубами, в которой изменение качественного и количественного состава загустителей в сочетании с различными добавками позволит повысить ее вязкоэластичные и вязкоупругие свойства, уменьшить вероятность образования комков и зон неоднородности, повысить стойкость к фазовому разделению или синтезу, к изменению вязкости при хранении и к осаждению в условиях низких и высоких температур, что приведет к улучшению текстуры и других косметических свойств, легкости выдавливания, а также к обеспечению дос тупности ионов фтора к зубной эмали для получения анти кариесного эффекта. Сущность изобретения заключается в том, что в вязкоэластичной композиции для ухода за зубами в форме зубной пасты или геля с величиной рН приблизительно от 4 до 9, включающей в себя приемлемую для полости рта водную/увлаж нительную основу, приемлемый для полости рта зубной полирующий компонент, синтетический линейно вязкоэластичный структурированный полимерный загуститель, обладающий в водном растворе концентрацией 1 вес. %, модулем эластичности или хранения G' и модулем вязкости или потерь G", практически независимыми от периодичности в используемом интервале периодичности от 0,1 до 100 рад/сек, минимальной величиной G' 1000 дин/кв. см, которая варьируется менее, чем на 1 порядок от своего первоначального значения, а значение соотношения G"/G' находится в пределах от бо лее 0,05 до менее 1. При этом композиция в сравнении с прототипом имеет большую способность сохранять форму после прекращения действия усилия или деформации. Указанный интервал обусловливает хо рошие когезионные свойства, а именно, при воздействии на часть композиции усилия сдвига или деформации, вызывающей истечение, за ней следуют окружающие частицы. Благодаря такой когезионной способности линейно вязкоупругих характеристик композиции легко подвергаются равномерному и однородному исте чению. Этим же обусловлена повышенная физическая стабильность против фа зового разделения суспендированных частиц. Линейно вязкоупругие водные композиции для ухода за зубами, предлагаемые по настоящему изобретению, удовлетворяют по меньшей мере в предпочти тельных ва риантах, каждому из нижеследующих критериев стабильности в схеме температура старения/время, которая приведена в ви де данных нижеследующей табл. А. Таблица А Температура старения, °F (°С) Минимальное время (недели) 120 (49) 100 (38) 77 (25) 9 более 12 более 52 Более конкретно композиции считают стойкими, если каждый из нижеследующи х критериев стабильности удовлетворяется в течение по меньшей мере минимального числа недель для каждой из температур старения, приведенной в табл. 1: а) никакого заметного визуального фазового разделения (то есть никакого разделения твердый материал/жидкость); b) никакого заметного изменения вязкости, предела текучести или других динамическо-механических свойств; с) никакого обесцвечивания или заметного изменения цвета. Используемый в данном подробном описании термин "линейно вязкоупругий" служит для обозначения того, что модуль упругости (динамический модуль уп ругости) (G') и модуль вязкости 2 39096 (модуль потерь) (G") средства ухода за зубами практически не зависят от деформации по меньшей мере в используемом интервале деформации 0,1-10%. Измерения динамических колебаний производят с помощью прибора Реометрическая система четыре (Rheometrics system Four). В хо де данного эксперимента на материал оказывают воздействие полем колебательного сдвига. Усилие определяют как компонент в фа зе смещения (модуль эластичности G') и 90°-ный компонент вне фа зы (модуль потерь G"). Величина G' указывает на степень эластичности и структур ное образование в системе. По этому вопросу можно обратиться к следующим ссылкам. 1. Menjivar J.A., "Water Solube Polymers; Beauty with Performance"; издательство Гласс Дж.Э.; Advances in Chemistry 213; Американское хи мическое общество, Ва шингтон, особый округ Колумбия, 1986 г., стр. 209-226; и 2. Sinton S.; Maeker J.; J. Rheol. (Нью-Йорк), 1986 г., том 30, 77, причем обе эти ссылки приведены только с целью иллюстрации. Более конкретно композицию для ухода за зубами рассматривают как линейно вязкоупругую в соответствии с настоящим изобретением, если в интервале деформаций 0,1-50% минимальная величина ее модуля эластичности G' составляет 1000 дин/см 2 и варьируется менее чем приблизительно на 1 порядок от ее первоначального значения. По предпочтительному варианту минимальная величина G' и максимальное варьирование величины G' должно находиться в интервале деформаций от 0,1 до 50%. В качестве дополнительной характеристики предпочтительных линейно вязкоупругих композиций для чистки зубов величина соотношения G"/G' (tgd) должна составлять менее 1, предпочтительнее менее 0,8, но более 0,05, предпочтительнее более 0,2, по меньшей мере в интервале деформаций от 0,1 до 50%. Необходимо отметить в связи с этим, что процентная деформация представляет собой деформацию сдвига, умноженную на 100%. В отношении водных растворов концентрацией 1 вес. % требуемого структурированного полимера модуль эластичности G', практически независящий от частоты и превышающий соответствующий модуль потерь G", указывает на характеристики поведения подобно характеристикам твердого материала гелевой структуры. С этой целью можно обратиться к следующему источнику: 3. Prud. homme, R.K.; Constien, V., Knoll, S.; "Polymers in Aqueous media"; издательство Гласc Дж.Э.; Advances in Chemistry 223; Американское хи мическое общество, Ва шингтон, особый округ Колумбия, 1989, стр. 89-112; причем эта работа также упомянута лишь в качестве ссылки. Более конкретно в таких растворах ве личины G' и G" практически не зависят от частоты используе мого интервала частот от 0,1 до 100 рад/сек; минимальное значение G' составляет 1000 дин/см 2, причем это значение варьируется в интервале менее чем 1 порядок от первоначального значения, а величина соотношения G"/G' находится в пределах от более 0,05 до менее 1. В качестве дополнительного пояснения необходимо указать на то, что модуль упругости (ди намический модуль упругости) G" является мерой количества энергии, которая рассеивается в виде тепла при деформации. Таким образом, величина tgd, которая соответствует неравенству 0,05 < tgd <
