Іграшка-конструктор (серія “техно”)

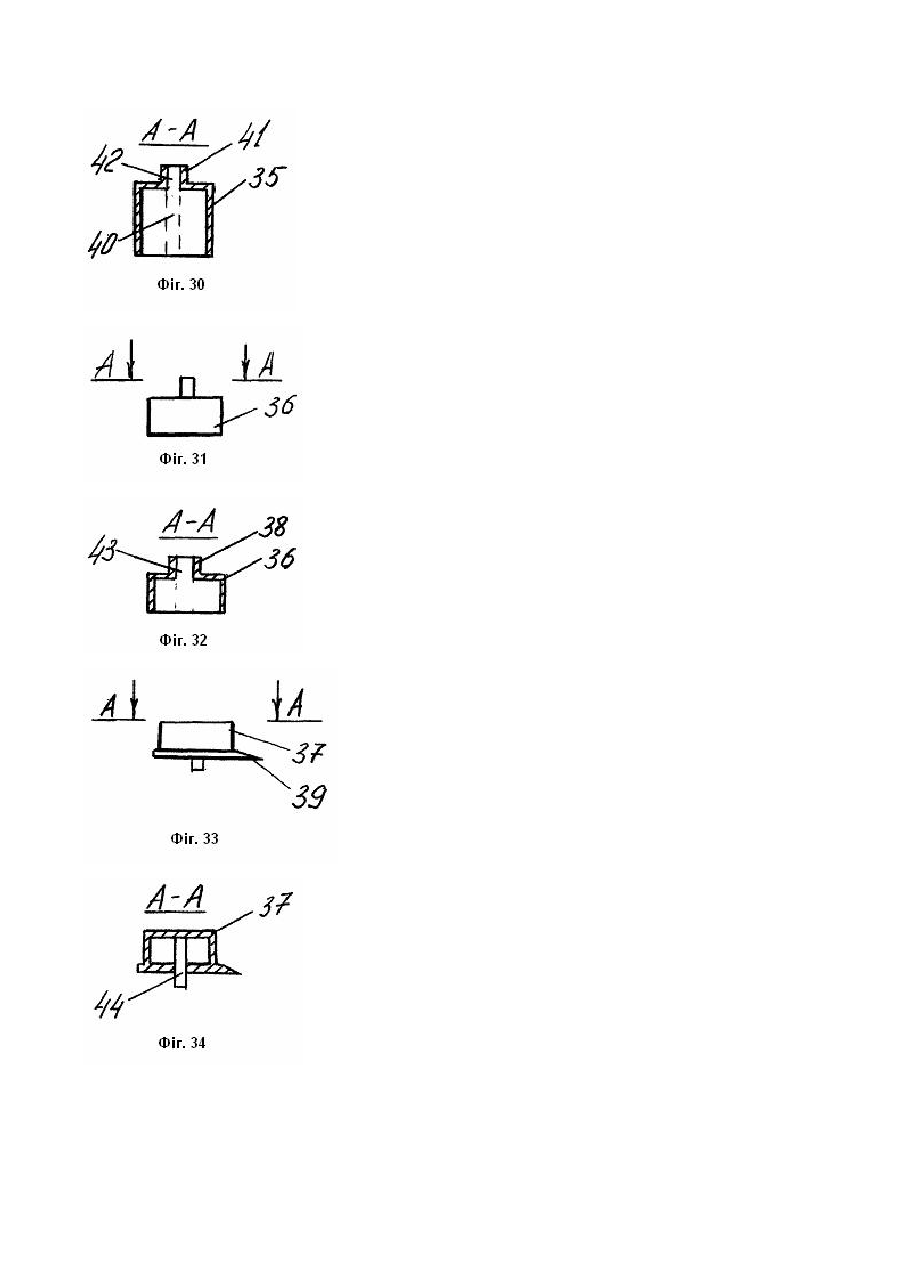

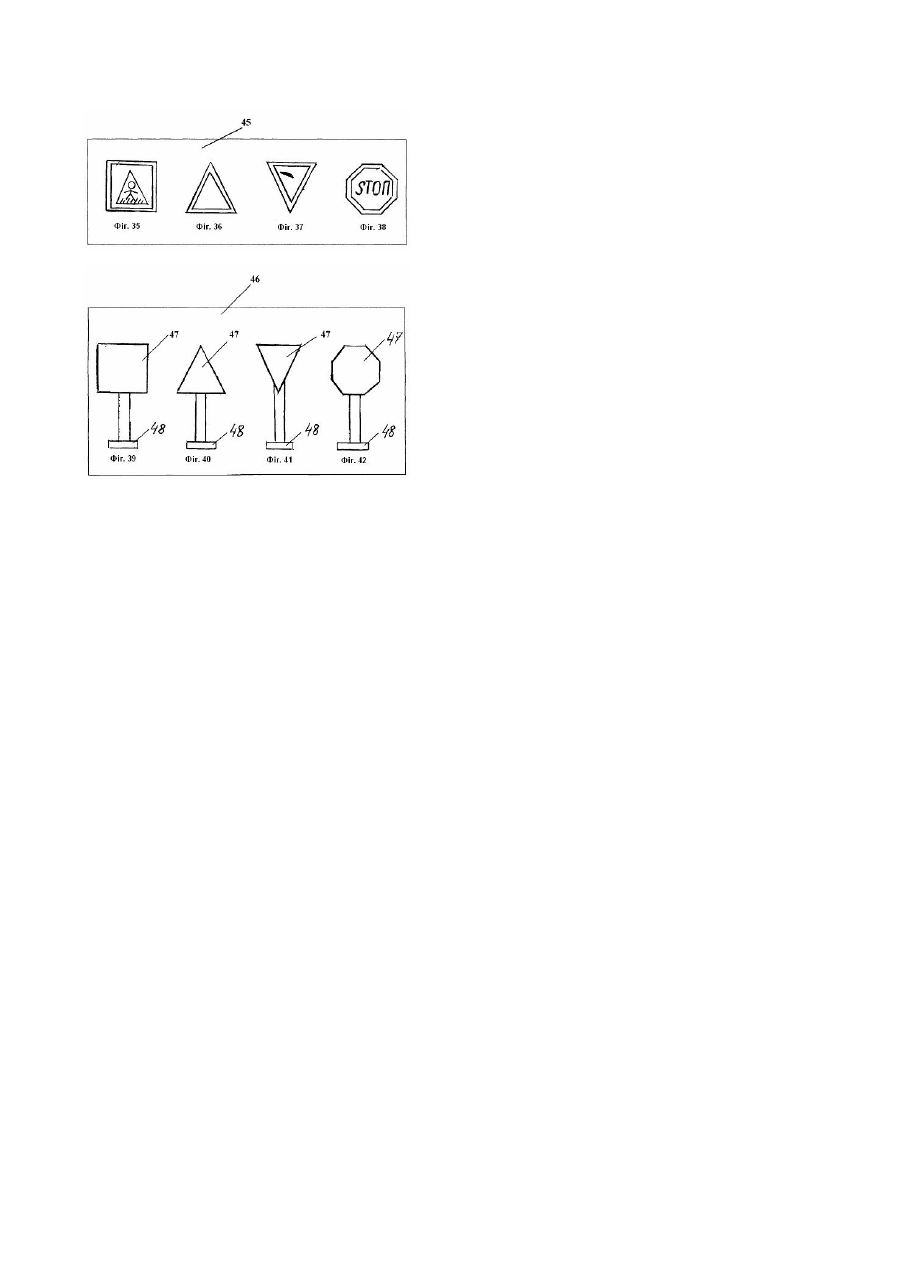

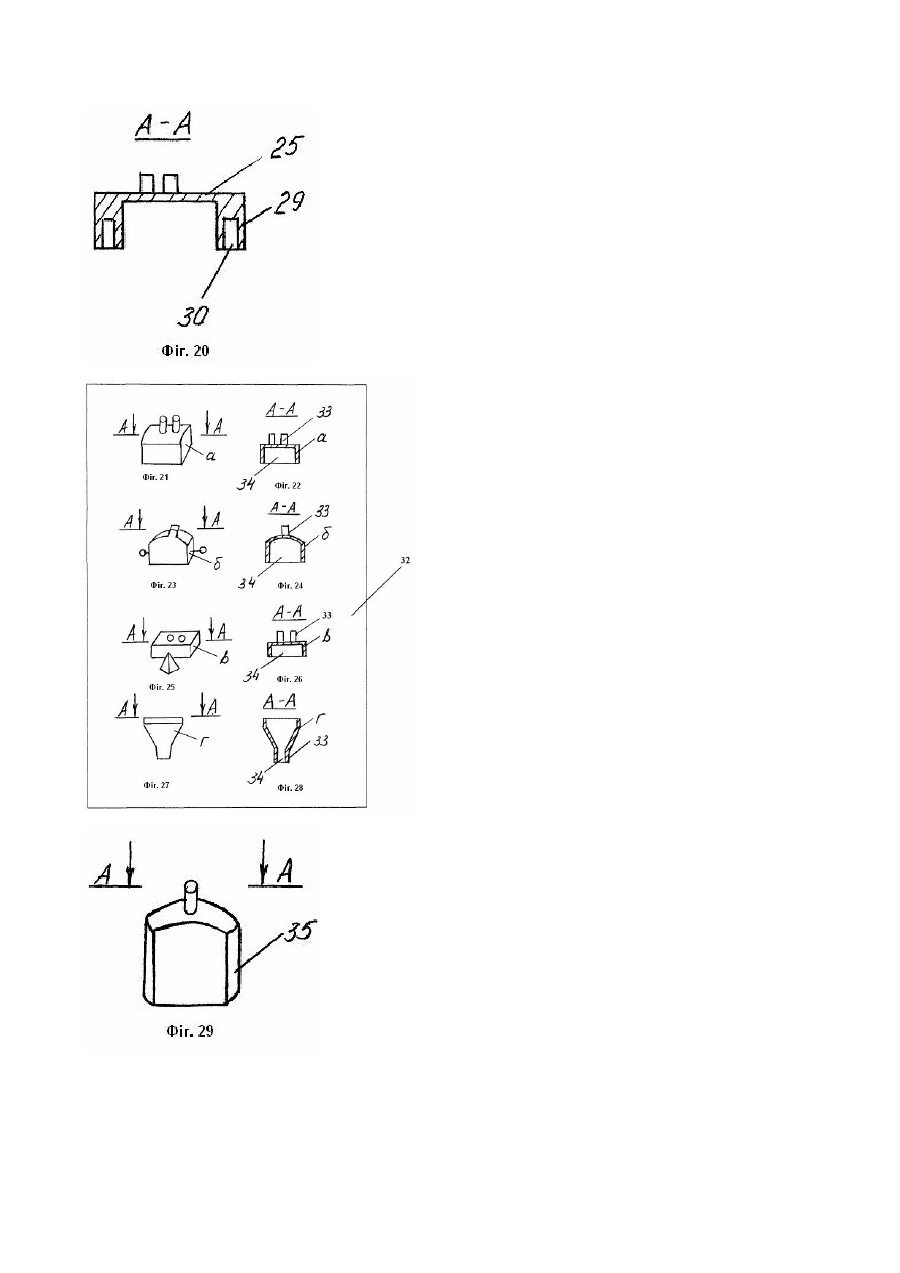

Винахід стосується виробництва дитячих іграшок, зокрема до конструкторів, що виготовлені із пластмаси. Відомий ігровий конструктор, що містить набір конструкційних елементів каліброваних по довжині, кожен із яких виконаний стержнеподібним з блокуючим циліндричним виступом і має відкриті заглиблення, жолоби, кільцеві виїмки, і де кожний стержнеподібний елемент утворений у залежності від попередніх стержнеподібних елементів, набір з'єднувальних елементів однакової конфігурації, корпуси яких виконані з можливістю роз'ємного з'єднання з конструкційними елементами, причому кожен із корпусів має центральну частину, що визначена центральною віссю і безліч заглибин у вигляді гнізд, і набір додаткових елементів, виконаних у вигляді збірного круглого колесоподібного елемента з можливістю установлення та обертання на стержнеподібних елементах [Ігровий конструктор (варіанти), патент України №24013, А63Н 33/08, Бюл. №4, 1998р.]. Але даний ігровий конструктор має складну конструкцію конструкційних, з'єднувальних і додаткових елементів, що потребує складної оснастки для їх виготовлення та необхідності дотримання достатньо високих вимог до їх виготовлення, чим зумовлена висока собівартість виробу. Крім того, складність системи ігрового конструктора зумовлює зменшення цікавості до іграшки в дітей молодшого віку. Відома збірна модель іграшкового транспортного засобу, що містить шасі, вісі, деталі підбудови і з'єднувальні елементи, які мають циліндричні виступи з повздовжніми прорізами, які виконані за одне ціле з шасі, і пази виконані в деталях підбудови з профілем, який відповідає профілю виступів [Сборная модель игрушечного транспортного средства, СССР, ав.св. №671705, А63Н 33/06, Бюл. №24, 1979г.]. Проте використовуючи дану іграшку граючий швидко досягає потрібного результату, гра втрачає зайнятість, чим зумовлено зниження цікавості до іграшки як конструктора. Поряд з цим вона має незначні функціональні можливості та є недостатньою для розвитку логічного мислення і просторової уяви, бо елементи гри виконані у вигляді імітуючих блоків. Одночасно, відомий будівельний елемент дитячого конструктора, який виконаний у вигляді коробчатого корпусу який має для з'єднання із такими ж елементами виступи і установлюючі пази, утворені за рахунок зазорів між виступами, котрі виконані на горизонтальній площині, що є основою, а з протилежної виконаної у вигляді днища коробки має стінки [Строительный элемент детского конструктора, СССР, ав. св. №1639698, А63Н 33/08, Бюл.№13, 1991г.]. Вадою іграшки конструктора, скомпонованої із набору відомого конструкційного будівельного елемента, є обмежений ігровий інтерес та відносна простота, через відсутність у наборі додаткових конструкційних елементів. Крім того, сам конструкційний будівельний елемент має обмежені функціональні можливості, чим зумовлено зниження цікавості до іграшки, як конструктора. Найбільш близьким до винаходу, що заявляється, є іграшка-конструктор, що містить набір скомпонованих у певній кількості пустотілих конструкційних елементів та імітуючих деталей з довільними розмірами, з яких моделюється, відповідно до задуму, конструкція осмислюваного об'єкту, причому кожний із конструкційних елементів на горизонтальній площині, яка є основою, має виступи у формі циліндрів і на протилежній - заглибини (впадини), котрі в сукупності є спрямовуючими з можливістю роз'ємного з'єднання і фіксації конструкційних елементів одного відносно іншого, і має проміжки між виступами, що забезпечує можливість роз'ємного з'єднання і фіксації конструкційних елементів з імітуючими деталями. У той саме час, кожний із конструкційних елементів виконаний у вигляді матеріальної деталі - блоку, а імітуючі деталі у вигляді об'єктів живої природи, наприклад тварин рграшка - конструктор "Засадка", Україна, патент №19011, A63F 9/06, Бюл. №6, 1997р.]. Проте використовуючи дану іграшку граючий набуває за певний період часу тренованих навичок в досягненні потрібного результату і гра втрачає зайнятість, чим зумовлено зниження цікавості до іграшки - конструктора в наслідок того, що конструкційні елементи та імітуючи деталі виконані у вигляді окремих блоків, і робить неможливим розширення функціональних можливостей іграшки. В основу винаходу - Іграшка-конструктор (серія "ТЕХНО") поставлена задача створення нового конструктора, який був би більш цікавим для дітей старшого віку та доступним для дітей раннього віку, шляхом надання нових властивостей простим елементам і введення нових додаткових елементів у вигляді простих деталей, котрі в сукупності утворюють різні моделі, що дає можливість забезпечити постійну зайнятість зумовлену можливістю створення нових моделей. Поставлена задача вирішується тим, що згідно з винаходом: що конструкційні елементи, як деталі, виготовлені у вигляді коротких, середніх і довгих чотиригранних ригелів, у яких довжини є визначені у співвідношенні 1:2 і 1:3 - коротких ригелів до середніх ригелів і коротких ригелів до довгих ригелів, відповідно, і імітуючі деталі, що мають лицьові та тильні сторони, виготовлені у вигляді двосторонніх квадратних і прямокутних пластин, при цьому, кожна із квадратних пластин - представлена у формі покрівлі, має з лицьової сторони пластини графічне зображення і має з тильної сторони пластини з'єднувальний елемент, який виконаний у вигляді днища похилої коробки з гніздовидними заглибинами, останні виготовлені під виступи ригеля, і кожна із прямокутних пластин з крізними отворами - представлена у формі дверей та вікна, має з лицьової сторони пластини графічні обриси у вигляді штрихових смужок та має з тильної сторони пластини з'єднувальні елементи, які виконані у вигляді циліндричних або чотиригранних стержнів, виготовлених під проміжки між виступами на ригелях; що іграшка-конструктор (вона) має додатковий набір колесоподібних елементів із отворами, виготовленими під вісі, і має щонайменше три довгих ригеля, які обладнані з'єднувальними елементами, виготовленими за одне ціле з ригелями, причому з'єднувальні елементи - представлені у формі форкопа та округленого пластинчатого виступу з отвором, які виготовлені під форкоп та виконані на протилежних торцевих поверхнях ригелів, що забезпечує роз'ємне з'єднання їх між собою, і з'єднувальні елементи - представлені у формі вісі, виготовлені під колесоподібні елементи виконані соосно на протилежних видовжених бічних поверхнях ригелів, що забезпечує рух останніх у вигляді рухомої платформи; що іграшка-конструктор (вона) має набір додаткових елементів у вигляді пластин, що імітують вузлові спорядження транспортних засобів - представлених щонайменше у формі одного кузова і одного збірного літака, котрі із обох сторін пластин забезпечені графічним зображенням і графічним обрисом, відповідно, причому пластини по контуру забезпечені гребнями у вигляді округлених смужок-виступів з можливістю установлення їх в проміжки між виступами на ригелях, крім того, щонайменше чотири пластини, що утворюють літак, забезпечені можливістю роз'ємного з'єднання між собою за допомогою з'єднання типу "прорізь - перпендикулярна прорізь"; що іграшка-конструктор (вона) має набір додаткових збірних конструкційних елементів, виготовлених у формі жолобів і прямокутних покрівель, обладнаних вертикальними з'єднувальними опорами з можливістю їх стиковки, через горизонтальні стикові поверхні опор жолобів з опорами покрівель, що імітують в сукупності блокові елементи транспортних засобів - представлені щонайменше у формі одної кабіни та одної вагонетки, при цьому, кожен із жолобів з середини має вигляд днища коробки з крізним отвором, виготовленим під виступи на ригелях, і кожна із покрівель має виступи тотожні до виступів ригелів, які виконані із іншого боку покрівлі від з'єднувальних опор; крім того, що кожен із набору жолобів має щонайменше дві з'єднувальні опори з виступами, які влаштовані на внутрішній видовженій частині жолоба, і одночасно з ними на кожній із покрівель влаштовані дві суміжні з'єднувальні опори з отворами, що утворює з'єднання типу "отвір -штифт" або "прорізь - шип"; що іграшка-конструктор (вона) має додаткові збірні пустотілі елементи (підібрані до видовжених ригелів, оснащених колесоподібними елементами), які є набором лицювально-ущільнювальних деталей виконаних у вигляді різних за профілем форми багатогранників - "відламків", що імітують окремі частини транспортного засобу і одночасно в сукупності при упорядкованому їх розташуванні с визначеним імітуючим об'єктом, наприклад представленим у формі потяга, при цьому "відламки" обладнані виступами і заглибинами, які є тотожні до виступів і поглиблень на регелях, що забезпечує упорядковане розташування "відламків" на ригелях; що іграшка - конструктор (вона) має додатковий набір збірних пустотілих елементів у вигляді щонайменше одного округленого плосковидного прямокутника з зрізаною частиною, яка є основою, одного циліндра з циліндричним виступом і одного циліндра з козирком, що імітують в сукупності манекен людської фігури представленої у формі машиніста, при цьому прямокутник з сторони основи має заглибину, виготовлену під два виступи ригеля, та із округленої видовженої частини має циліндричний виступ, який обладнаний крізним отвором, циліндр з циліндричним виступом має крізний отвір, виготовлений під циліндричний виступ прямокутника, і циліндр з козирком із середини обладнаний циліндричним виступом під крізний отвір прямокутника, що забезпечує їх упорядковане установлення під ригелі; що іграшка - конструктор (вона) має додатковий набір іграшкових різноманітних елементів у вигляді дорожніх знаків, скомплектованих з набору листків із зображенням дорожніх знаків, які виготовлені із самоклеючого паперу, і з набору різнотипних пластинчатих стержневих стояків з таблом, виготовленим під листки із зображенням дорожніх знаків та з опорою - під проміжки між виступи на ригелях; що іграшка - конструктор (вона) виготовлена щонайменше у трьох кольоровому вигляді. Задача винаходу вирішена як за рахунок того, що запропоновано конструкційні елементи виготовляти у вигляді різних за величиною ригелів -деталей, а імітуючим деталям надано графічного зображення, так і за рахунок обладнання ригелів з'єднувальними елементами (у вигляді вісі та у вигляді форкопа і виступу з отвором). Одночасно і, за рахунок введення до комплекту (складу) іграшки-конструктор, додаткових наборів: колесоподібних елементів; імітуючого вузлового спорядження транспортного засобу у формі кузова і збірного літака; жолобів і прямокутних покрівель, що імітують в сукупності блокові транспортні засоби; набору лицювально-ущільнювальних деталей у вигляді - "відламків"; збірних пустотілих елементів, що імітують в сукупності манекен людської фігури; гральних різноманітних елементів у вигляді дорожніх знаків. Наявність у великій кількості автономних та одночасно різних додаткових наборів, які забезпечені тотожними з'єднувальними елементами, дає можливість об'єднувати кожен із додаткових наборів за одне ціле у вигляді окремого осмислюваного об'єкту, і одночасно, розташувати їх на ригелях. Поряд з цим, як і те, що запропоновано виготовляти іграшку-конструктор у трьох кольоровому вигляді, дозволяє в цілому зробити висновок про її новизну, а технологічність виготовлення виробу, наприклад, ливарним методом підтверджують промислову придатність винаходу. Отож, внаслідок такого комплексного підходу досягнуто розширення функціональних можливостей іграшки конструктора, що дає можливість забезпечити постійну зайнятість, зумовлену можливістю створенням нових моделей. В результаті виконується задача винаходу - створення нової іграшки-конструктора цікавої для дітей старшого віку та є доступною для дітей раннього віку, яка дозволяє дітям легко освоїти гру і одночасно "конструювати", як всякі будівлі так і різні транспортні засоби. Поряд з цим, простота набору конструкційних елементів та додаткових елементів, у яких запропоновано застосовувати прості і до того ж тотожні з'єднувальні елементи, - не потребує складної оснастки для їх виготовлення, забезпечує іграшці-конструктор невисоку собівартість. Суть винаходу пояснюється кресленнями. На фіг.1-42 - схематично зображений повний набір елементів, які входять в іграшку-конструктор, загальний вигляд, а саме: на фіг.1-7 - зображений повний набір ригелів (конструкційних елементів); на фіг.8-13 - зображені імітуючі деталі (покрівлі, двері і вікна); на фіг.14-16 - зображені колесоподібний елемент та додаткові елементи (кузов в збірний літак); на фіг.17-20 - зображений набір збірних конструкційних елементів (жолоб і прямокутна покрівля); на фіг.21-28 - зображені додаткові пустотілі елементи ("відламки"); на фіг.29-34 - зображений набір збірних пустотілих елементів (округлений плосковидний прямокутник, циліндр з виступом і циліндр з козирком); на фіг.35-42 - зображений набір гральних різноманітних елементів - дорожніх знаків (листки і пластинчаті стержневі стояки, як приклад). Іграшка-конструктор містить: набір скомпонованих у певній кількості коротких ригелів 1, середніх ригелів 2 і довгих ригелів 3 (фіг.1-7 конструкційних елементів), кожен із яких має виступи 4 у формі циліндрів, між якими є проміжки 5, а з протилежного боку заглибину 6, котрі в сукупності є спрямовуючими з можливістю роз'ємного з'єднання і фіксації, при цьому, щонайменше три довгих ригеля 7 обладнані з'єднувальними елементами 8 і 9 у формі форкопа і округленого пластинчатого виступу з отвором 10, відповідно, які виконані на протилежних торцевих поверхнях ригелів, і з'єднувальними елементами 11 у формі вісь, виконаних співвісно на протилежних видовжених бічних поверхнях ригелів; набір імітуючих деталей 12 у формі покрівлі (фіг.8-13 виготовлених у вигляді квадратних пластин ), нижня із яких з лицьової сторони має графічне зображення (на фіг. не показано), а з тильної сторони - з'єднувальний елемент 13 (у вигляді днища похилої коробки), який обладнаний гніздовидними заглибинами 14, і набір імітуючих деталей 15 і 16 з крізними отворами 17 у формі дверей і вікна, відповідно, виготовлених у вигляді прямокутних пластин), кожна із яких має з лицьової сторони графічні обриси у вигляді штрихових смужок (на фіг. не показано), а з тильної сторони - з'єднувальні елементи 18 у вигляді циліндричних або чотиригранних стержнів; набір колесоподібних елементів 19 із отворами 20 (фіг.14), виготовленими під вісі на ригелях; набір додаткових елементів 21 і 22 у формі кузова і збірного літака (фіг.15-16), відповідно, (виготовлених у вигляді пластин, що імітують вузлові спорядження транспортних засобів), при цьому, додаткові елементи (21 і 22) забезпечені графічним зображенням і обрисом (на фіг. не показано) та гребнями 23 у вигляді округлених смужок виступів з можливістю установлення їх в проміжки між виступами на ригелях, а додатковий елемент (22) у формі збірного літака утворений щонайменше із чотирьох пластин а, б, в і г, які відповідно забезпечені можливістю роз'ємного з'єднання між собою за допомогою з'єднання типу "прорізь - перпендикулярна прорізь"; набір додаткових збірних конструкційних елементів 24 і 25 у формі жолобів і прямокутних покрівель, відповідно, що імітують в сукупності блокові елементи (кабіну та вагонетку) транспортних засобів, при цьому, кожен із збірних конструкційних елементів (24) обладнаний щонайменше двома вертикальними з'єднувальними опорами 26 з виступами 27 і крізним отвором 28, і кожен із збірних конструкційних елементів (25) обладнаний щонайменше двома вертикальними з'єднувальними опорами 29 з отворами 30, а з протилежного боку виступами 31, виготовленими тотожними до виступів на ригелях, і у той саме час, опори жолобів і опори покрівель виконані з можливістю їх стиковки, через горизонтальні стикові поверхні, та є утворенням з'єднання типу "отвір - штифт" або "прорізь - шип"; додаткові збірні пустотілі елементи 32, які набором лицювально-ущільнювальних деталей а, б, в і г у вигляді різних за профілем форми багатогранників - "відламків", що імітують окремі частини транспортного засобу і одночасно в сукупності за рахунок їх упорядкованого розташування є визначеним імітуючим об'єктом, при цьому, кожен із збірних пустотілих елементів (32) обладнаний виступами 33 і заглибинами 34, які є тотожні до виступів і заглибин на ригелях; додатковий набір збірних пустотілих елементів 35, 36 і 37 (фіг.29-34) у вигляді округленого плосковидного прямокутника з зрізаною частиною, і циліндра, відповідно, при цьому циліндр (36) має виступ 38, а циліндр (37) козирок 39, що імітують в сукупності манекен людської фігури, крім того прямокутник (35) має заглибину 40, виготовлену з сторони його основи, та має циліндричний виступ 41, обладнаний крізним отвором 42, циліндр (36) має крізний отвір 43 і циліндр (37) із середини обладнаний циліндричним виступом 44; додатковий набір гральних різноманітних елементів 45 і 46(фіг.35-42) у вигляді набору листків і набору різнотипних пластинчатих стержневих стояків, відповідно, при цьому кожен із набору гральний різноманітний елемент (45) забезпечений зображенням дорожніх знаків, виготовлених із самоклеючого паперу, а кожен із набору гральний різноманітний елемент (46) обладнаний таблом 47 (виготовленим по конфігурації до листка із зображення відповідного дорожнього знака) та опорою 48, яка виготовлена із можливістю встановлення її в проміжки між виступи ригеля, наприклад короткого ригеля 1. Крім того, всі елементи іграшки - конструктора виготовлені щонайменше у трьох кольоровому вигляді. Виготовляється запропонована іграшка-конструктор із пластмаси на спеціальному обладнанні шляхом пресування (відлиттям під тиском). Збирають іграшку - конструктор таким чином. Незалежно від того, який беремо ригель чи короткий ригель 1, чи середній ригель 2, а чи довгий ригель 3, зв'язуються вони між собою шляхом установлення виступів 4 у заглибину 6, наприклад, виступами 4 короткого ригеля 1 у заглибину 6 іншого короткого ригеля 1, чи середнього ригеля 2, чи довгого ригеля 3, і або одночасно, у заглибини б короткого і середнього ригелів 1 і 2 чи у заглибини 6 середнього і довгого ригелів 2 і 3. Імітуюча деталь 12 у формі покрівлі зв'язується із ригелями 1, 2 і 3 шляхом установлення з'єднувального елемента 13 на виступи 4 ригелів 1, 2, і 3 чи на одного із них, наприклад на виступи 4 ригеля 3, а імітуючі деталі 15 і 16 у формі дверей та вікна зв'язуються із ригелями 1,2 і 3 шляхом установлення з'єднувальних елементів 18 в проміжки 5 між виступи 4 на одному із ригелів. Колесоподібний елемент 19 зв'язується із ригелем 7 шляхом установлення (насадження) його на одну вісь 11 ригеля 7 за допомогою отвору 20. Ригелі 7 зв'язуються між собою шляхом сполучення форкопа 8, розміщеного на одному із ригелів 7 з виступом 9, через отвір 10, який розміщений на іншому ригелі 7. Додатковий елемент 21 у формі кузова зв'язується, наприклад із ригелем 7, шляхом установлення (насадження) його за допомогою гребня 23 в проміжки 5 між виступи 4 ригеля. Аналогічним чином зв'язується одним із ригелів 7 і додатковий елемент 22 (у формі збірного літака або його частини). Причому сполучення літака здійснюється шляхом поєднання частин через з'єднання типу "прорізь - перпендикулярна прорізь". Набір додаткових збірних конструкційних елементів 24 і 25 (у формі жолоба і покрівлі), спочатку зв'язують між собою, через вертикальні з'єднувальні опори 26 і 29 шляхом установлення виступів 27 в отвори 30, а потім утворений блок, наприклад у вигляді кабіни установлюють на один із ригелів 7 за допомогою скрізного отвору 28, який виготовлений на елементі 24. Набір збірних пустотілих елементів 32, що укомплектовані із "відламків": а, б, в і г, зв'язують між собою через виступи 33 і заглибини 34, а за допомогою виступів 4 (на одному із ригелів 7) та заглибини 34 зв'язується з ригелем. Додатковий набір збірних пустотілих елементів 35, 36 і 37 зв'язується між собою через циліндричний виступ 41 з крізним отвором 43 та циліндричний виступ 44 з крізним отвором 42, відповідно, а далі за допомогою заглибини 40 установлюється на виступи 4 одного із ригелів 7. Додатковий набір гральних різноманітних елементів 45 і 46 поєднують між собою шляхом установлення ("наклеювання") елемента 45 на табло 47 елемента 46, а потім утворений дорожній знак зв'язується, наприклад з ригелем 1, шляхом установлення опори 48 елемента 46 в проміжки 5 між виступами 4 ригеля.
