Пристрій для алгебраїчного порівняння двох чисел у класі лишків

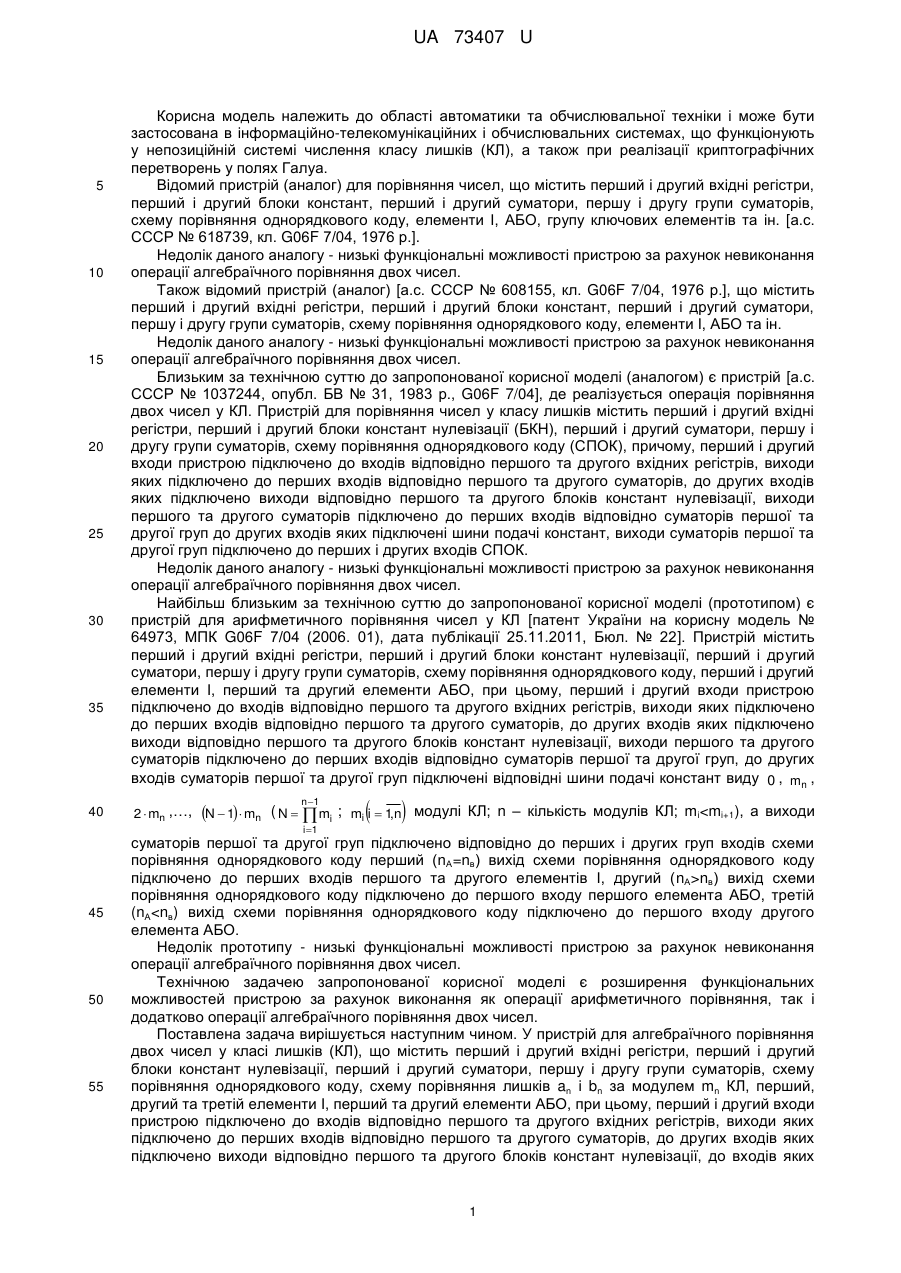

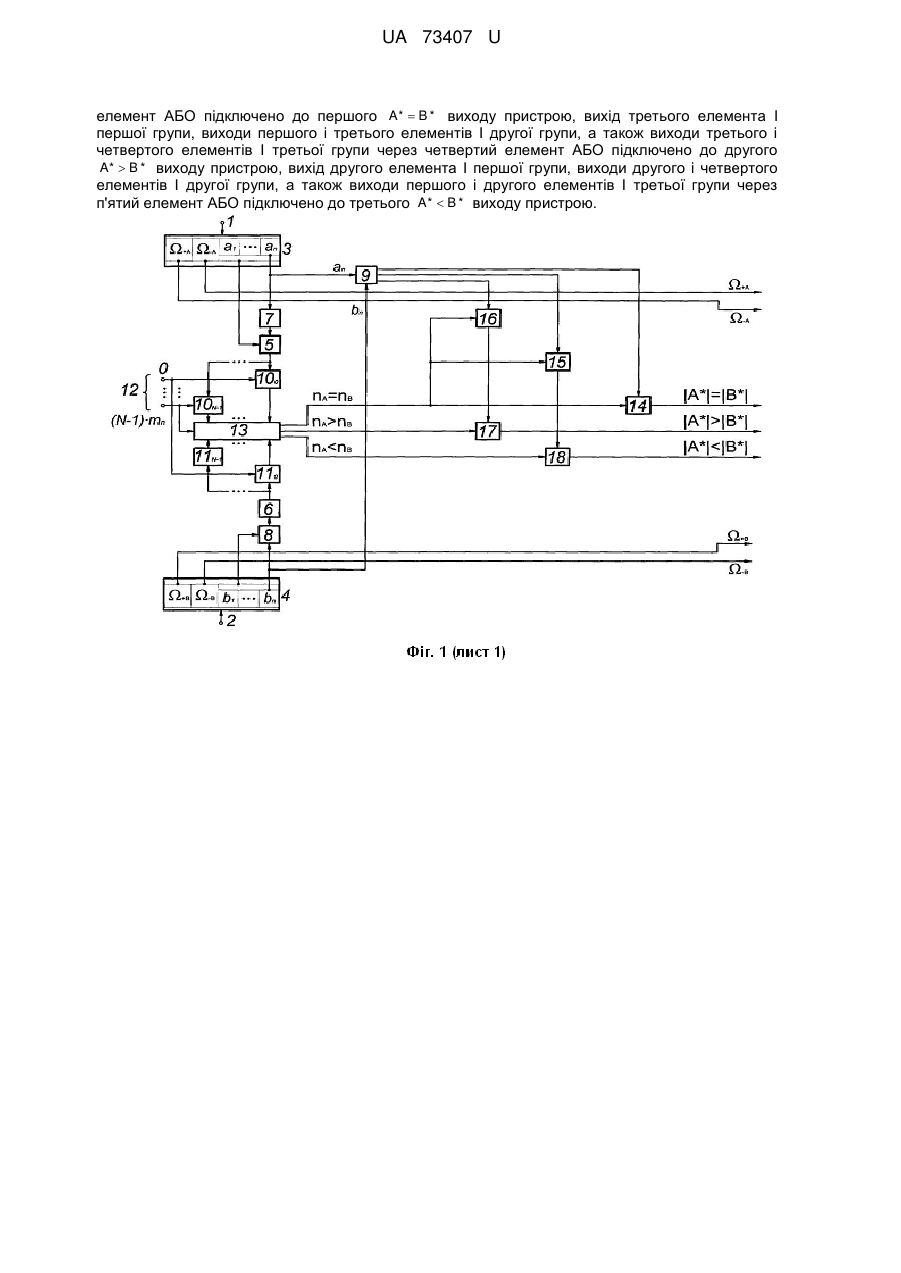

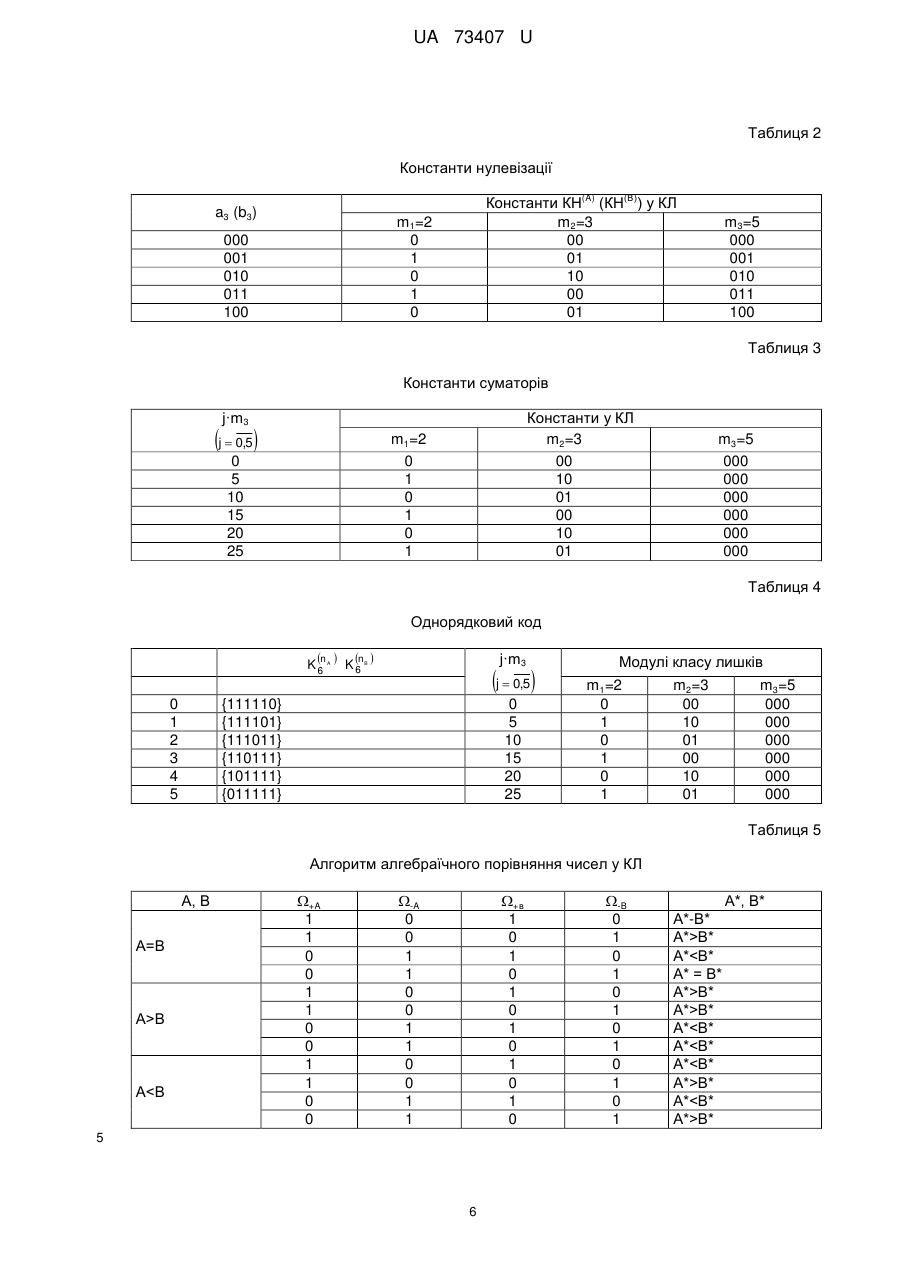

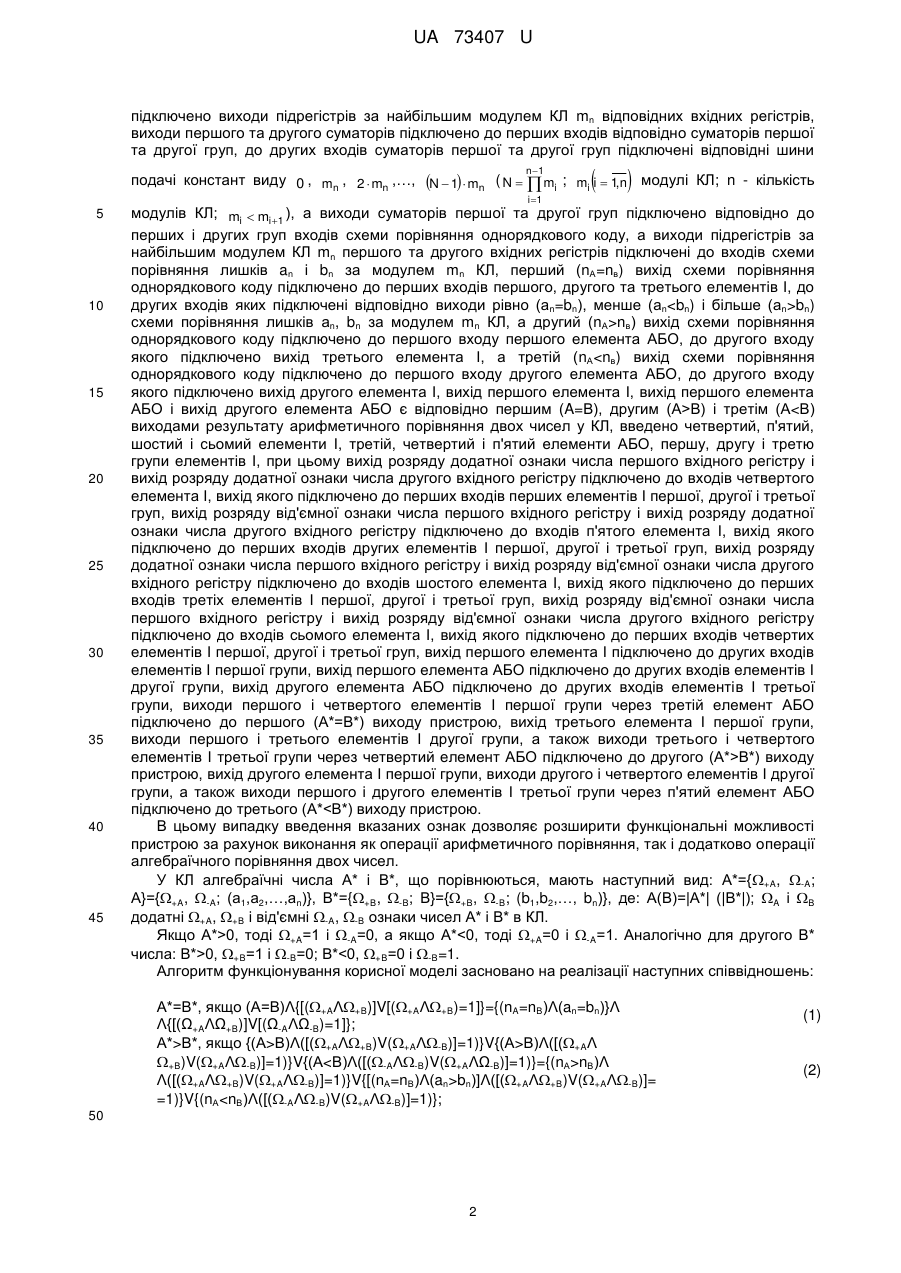

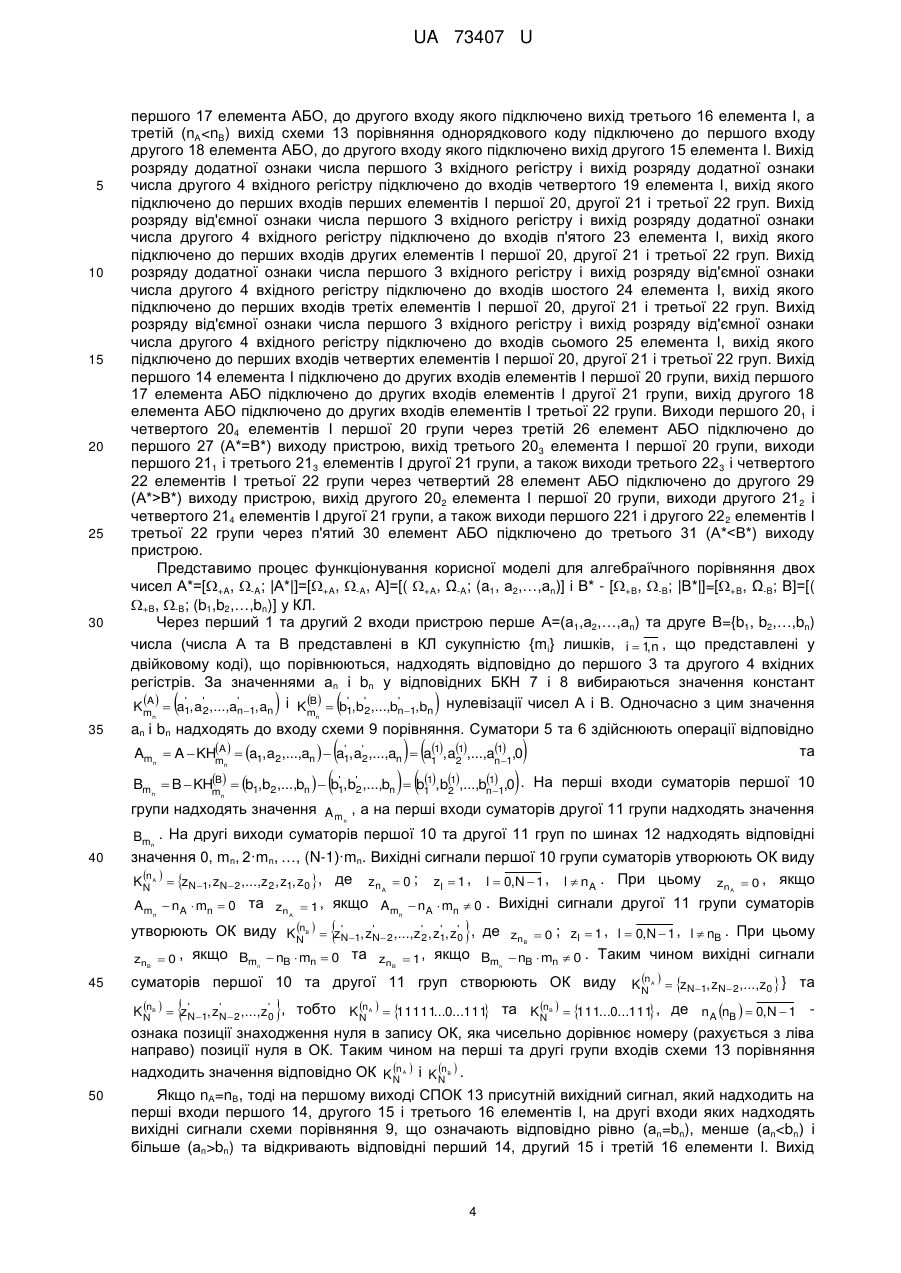

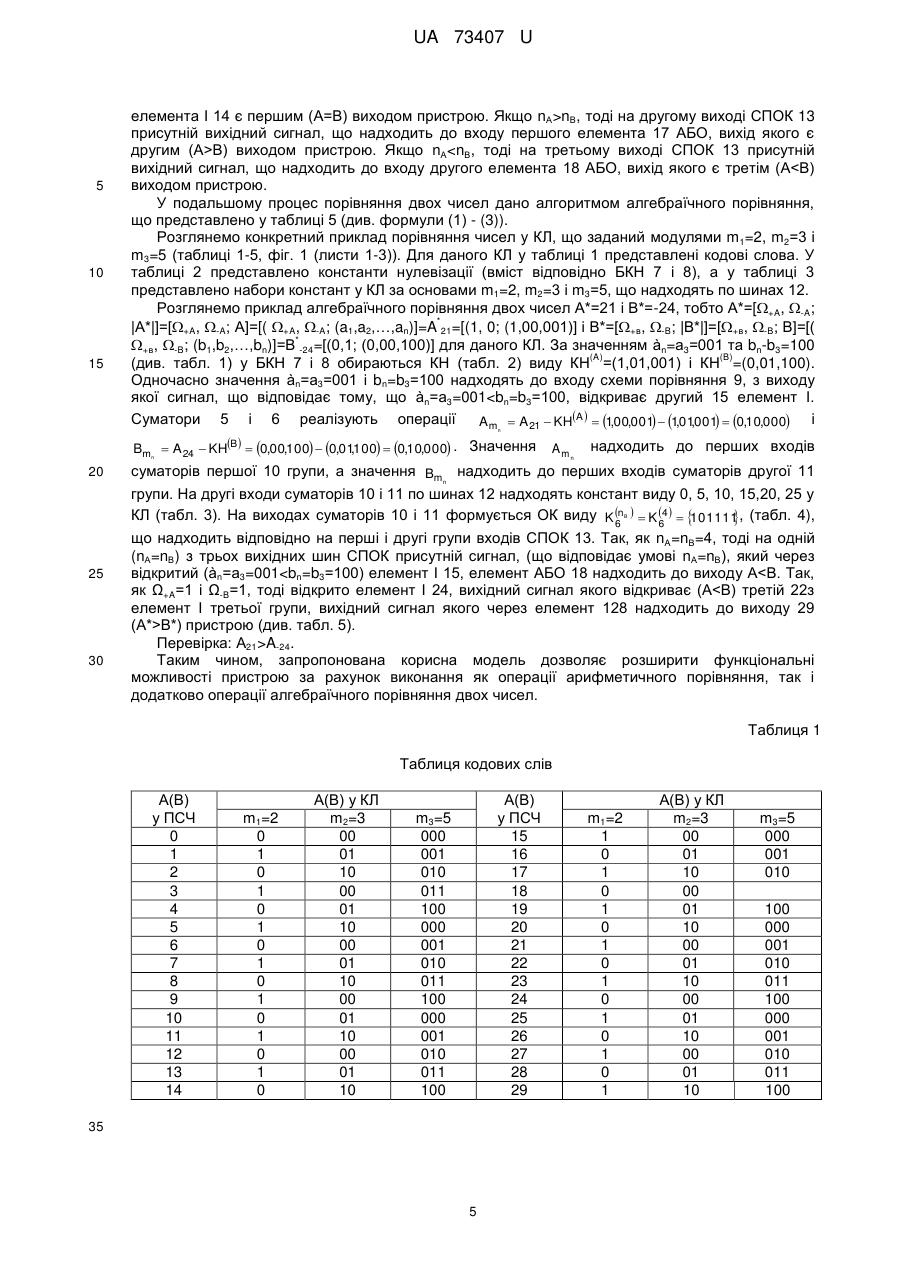

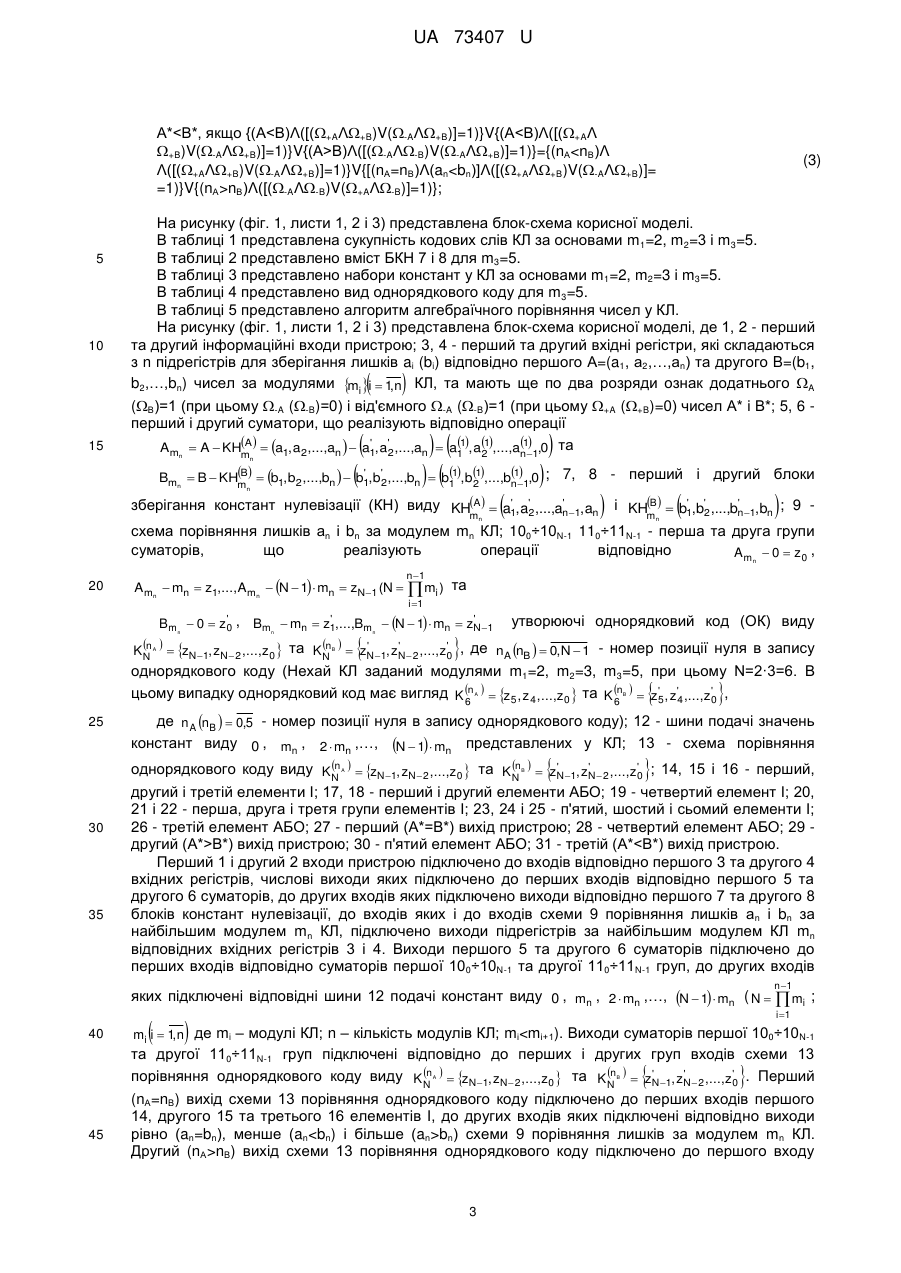

Реферат: Пристрій для алгебраїчного порівняння двох чисел у класі лишків (КЛ), у який введено четвертий, п'ятий, шостий і сьомий елементи І, третій, четвертий і п'ятий елементи АБО, першу, другу і третю групи елементів І, при цьому вихід розряду додатної ознаки числа першого вхідного регістру і вихід розряду додатної ознаки числа другого вхідного регістру підключено до входів четвертого елемента І, вихід якого підключено до перших входів перших елементів І першої, другої і третьої груп, вихід розряду від'ємної ознаки числа першого вхідного регістру і вихід розряду додатної ознаки числа другого вхідного регістру підключено до входів п'ятого елемента І, вихід якого підключено до перших входів других елементів І першої, другої і третьої груп, вихід розряду додатної ознаки числа першого вхідного регістру і вихід розряду від'ємної ознаки числа другого вхідного регістру підключено до входів шостого елемента І, вихід якого підключено до перших входів третіх елементів І першої, другої і третьої груп, вихід розряду від'ємної ознаки числа першого вхідного регістру і вихід розряду від'ємної ознаки числа другого вхідного регістру підключено до входів сьомого елемента І, вихід якого підключено до перших входів четвертих елементів І першої, другої і третьої груп, вихід першого елемента І підключено до других входів елементів І першої групи, вихід першого елемента АБО підключено до других входів елементів І другої групи, вихід другого елемента АБО підключено до других входів елементів І третьої групи, виходи першого і четвертого елементів І першої групи через третій UA 73407 U (12) UA 73407 U елемент АБО підключено до першого A*  B * виходу пристрою, вихід третього елемента І першої групи, виходи першого і третього елементів І другої групи, а також виходи третього і четвертого елементів І третьої групи через четвертий елемент АБО підключено до другого A*  B * виходу пристрою, вихід другого елемента І першої групи, виходи другого і четвертого елементів І другої групи, а також виходи першого і другого елементів І третьої групи через п'ятий елемент АБО підключено до третього A*  B * виходу пристрою. UA 73407 U 5 10 15 20 25 30 35 40 Корисна модель належить до області автоматики та обчислювальної техніки і може бути застосована в інформаційно-телекомунікаційних і обчислювальних системах, що функціонують у непозиційній системі числення класу лишків (КЛ), а також при реалізації криптографічних перетворень у полях Галуа. Відомий пристрій (аналог) для порівняння чисел, що містить перший і другий вхідні регістри, перший і другий блоки констант, перший і другий суматори, першу і другу групи суматорів, схему порівняння однорядкового коду, елементи І, АБО, групу ключових елементів та ін. [а.с. СССР № 618739, кл. G06F 7/04, 1976 р.]. Недолік даного аналогу - низькі функціональні можливості пристрою за рахунок невиконання операції алгебраїчного порівняння двох чисел. Також відомий пристрій (аналог) [а.с. СССР № 608155, кл. G06F 7/04, 1976 р.], що містить перший і другий вхідні регістри, перший і другий блоки констант, перший і другий суматори, першу і другу групи суматорів, схему порівняння однорядкового коду, елементи І, АБО та ін. Недолік даного аналогу - низькі функціональні можливості пристрою за рахунок невиконання операції алгебраїчного порівняння двох чисел. Близьким за технічною суттю до запропонованої корисної моделі (аналогом) є пристрій [а.с. СССР № 1037244, опубл. БВ № 31, 1983 р., G06F 7/04], де реалізується операція порівняння двох чисел у КЛ. Пристрій для порівняння чисел у класу лишків містить перший і другий вхідні регістри, перший і другий блоки констант нулевізації (БКН), перший і другий суматори, першу і другу групи суматорів, схему порівняння однорядкового коду (СПОК), причому, перший і другий входи пристрою підключено до входів відповідно першого та другого вхідних регістрів, виходи яких підключено до перших входів відповідно першого та другого суматорів, до других входів яких підключено виходи відповідно першого та другого блоків констант нулевізації, виходи першого та другого суматорів підключено до перших входів відповідно суматорів першої та другої груп до других входів яких підключені шини подачі констант, виходи суматорів першої та другої груп підключено до перших і других входів СПОК. Недолік даного аналогу - низькі функціональні можливості пристрою за рахунок невиконання операції алгебраїчного порівняння двох чисел. Найбільш близьким за технічною суттю до запропонованої корисної моделі (прототипом) є пристрій для арифметичного порівняння чисел у КЛ [патент України на корисну модель № 64973, МПК G06F 7/04 (2006. 01), дата публікації 25.11.2011, Бюл. № 22]. Пристрій містить перший і другий вхідні регістри, перший і другий блоки констант нулевізації, перший і другий суматори, першу і другу групи суматорів, схему порівняння однорядкового коду, перший і другий елементи І, перший та другий елементи АБО, при цьому, перший і другий входи пристрою підключено до входів відповідно першого та другого вхідних регістрів, виходи яких підключено до перших входів відповідно першого та другого суматорів, до других входів яких підключено виходи відповідно першого та другого блоків констант нулевізації, виходи першого та другого суматорів підключено до перших входів відповідно суматорів першої та другої груп, до других входів суматорів першої та другої груп підключені відповідні шини подачі констант виду 0 , mn , n 1 i 1 45 50 55   2  mn ,…, N  1  mn ( N   mi ; mi i  1,n модулі КЛ; n – кількість модулів КЛ; minв) вихід схеми порівняння однорядкового коду підключено до першого входу першого елемента АБО, третій (nАnв) вихід схеми порівняння однорядкового коду підключено до першого входу першого елемента АБО, до другого входу якого підключено вихід третього елемента І, а третій (nАВ) і третім (АВ*) виходу пристрою, вихід другого 202 елемента І першої 20 групи, виходи другого 212 і четвертого 214 елементів І другої 21 групи, а також виходи першого 221 і другого 22 2 елементів І третьої 22 групи через п'ятий 30 елемент АБО підключено до третього 31 (А*nВ, тоді на другому виході СПОК 13 присутній вихідний сигнал, що надходить до входу першого елемента 17 АБО, вихід якого є другим (А>В) виходом пристрою. Якщо nА
