Спосіб виготовлення пружної призматичної шпонки

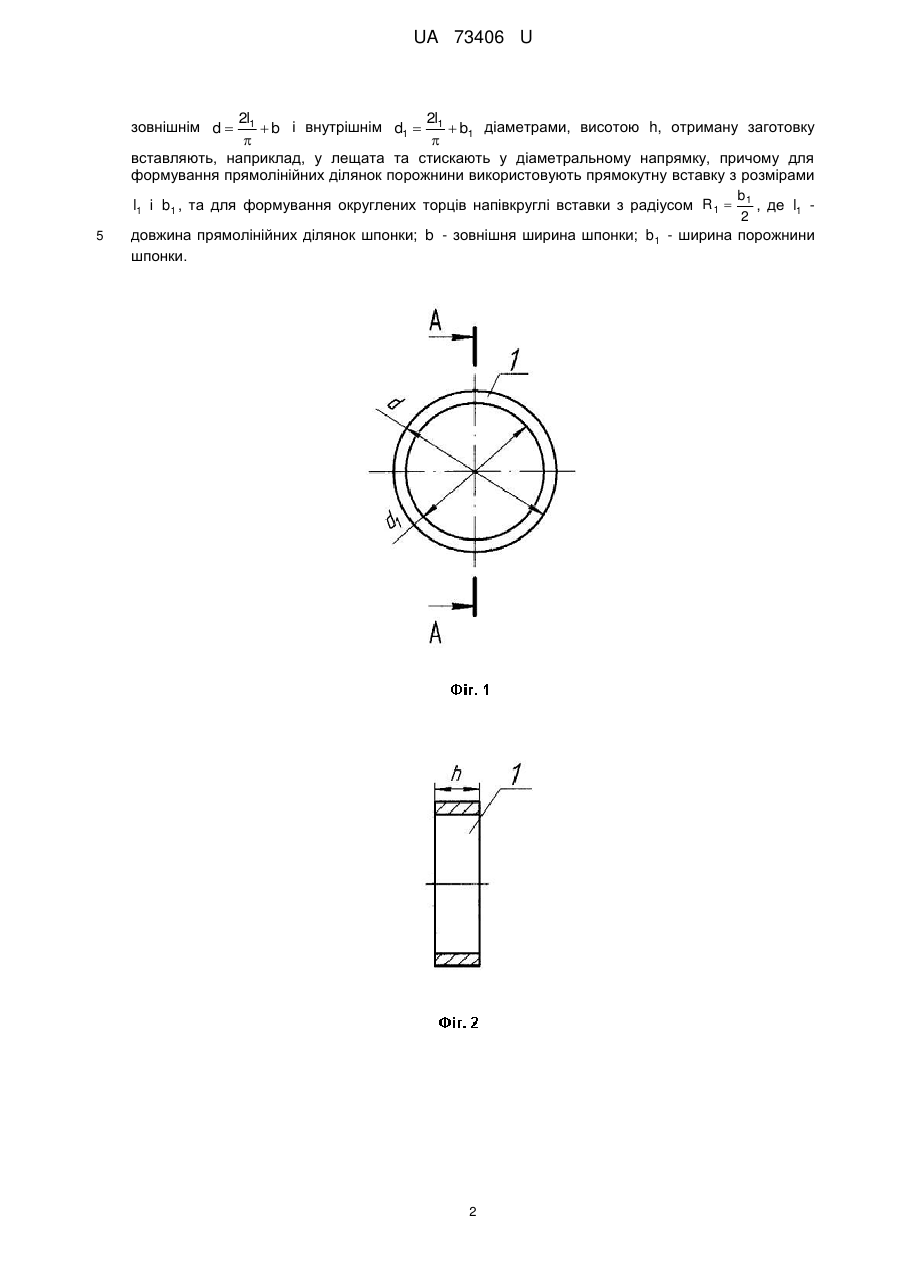

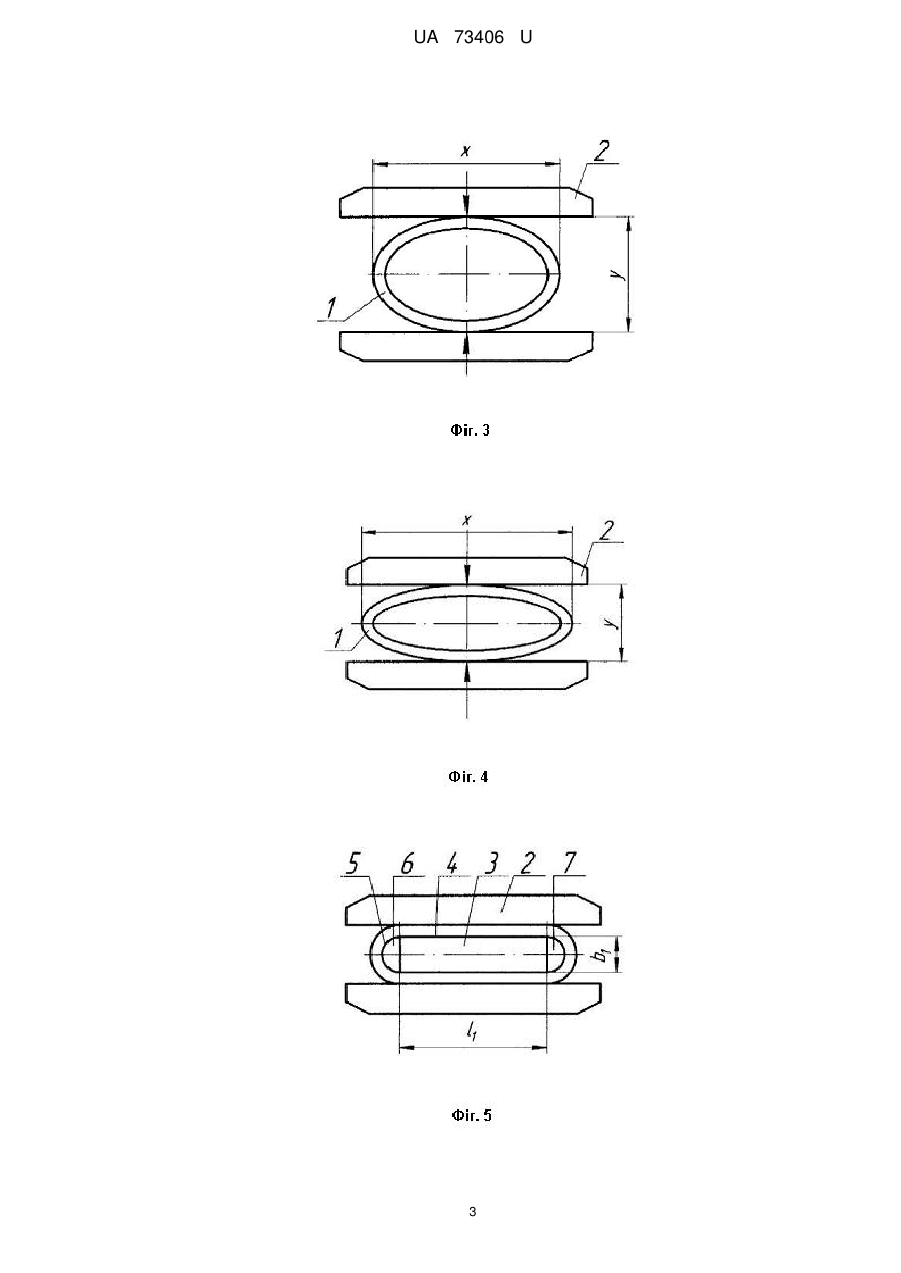

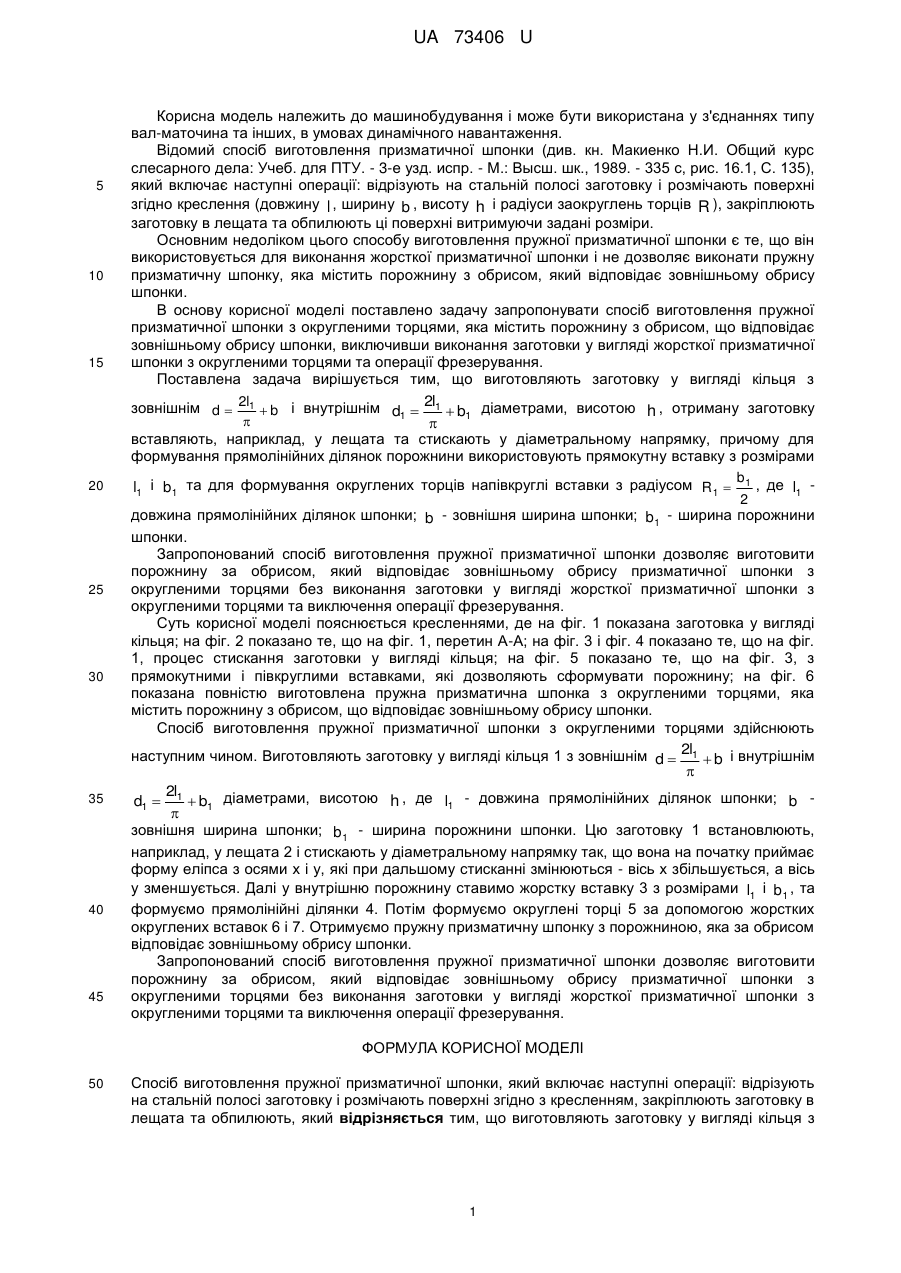

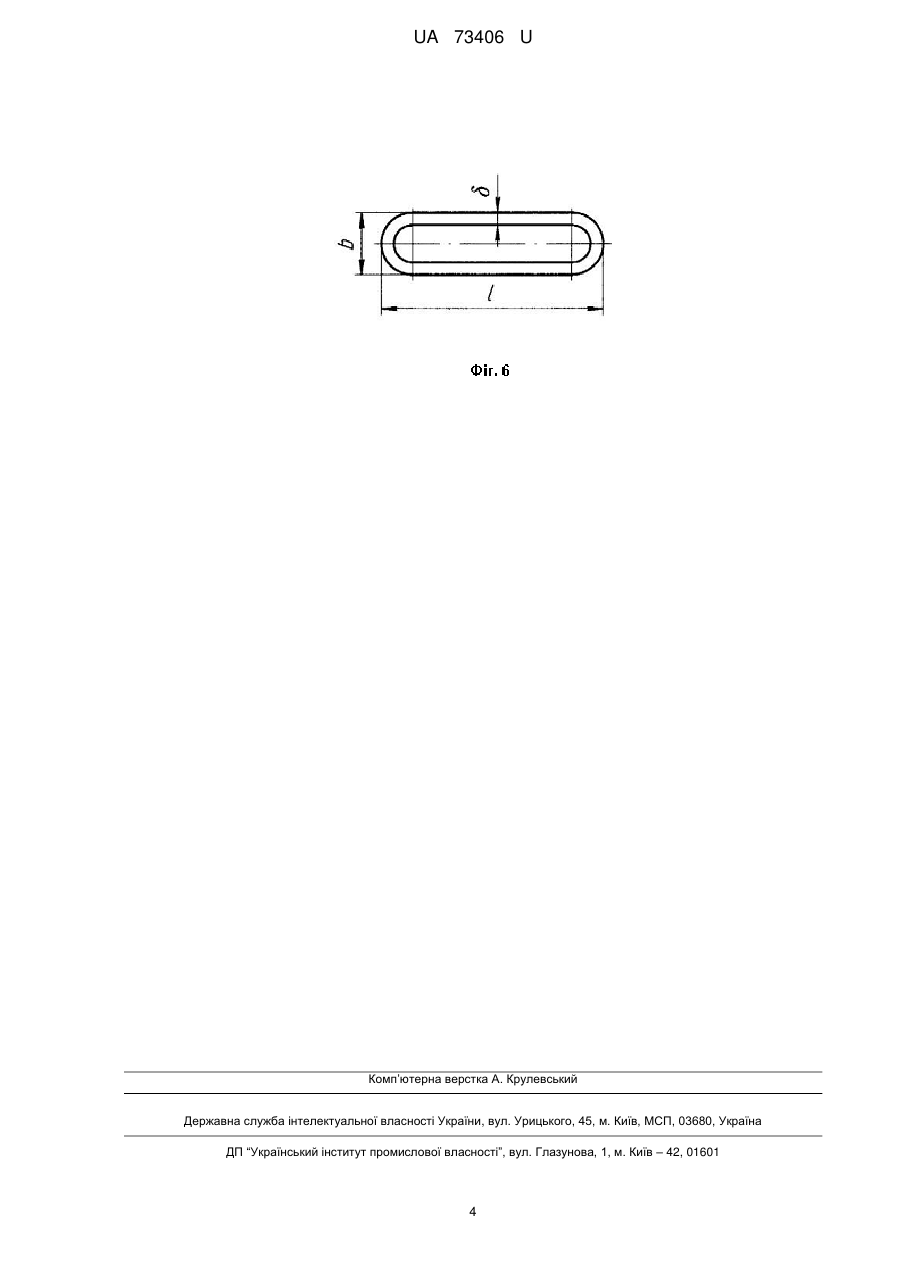

Реферат: Спосіб виготовлення пружної призматичної шпонки включає наступні операції: відрізують на стальній полосі заготовку і розмічають поверхні згідно з кресленням, закріплюють заготовку в 2l лещата та обпилюють. Виготовляють заготовку у вигляді кільця з зовнішнім d  1  b і  2l1 внутрішнім d1   b1 діаметрами, висотою h. Отриману заготовку вставляють, наприклад, у  лещата та стискають у діаметральному напрямку. При цьому для формування прямолінійних ділянок порожнини використовують прямокутну вставку з розмірами l1 і b 1 , та для формування b1 , де l1 - довжина прямолінійних ділянок 2 шпонки; b - зовнішня ширина шпонки; b 1 - ширина порожнини шпонки. округлених торців напівкруглі вставки з радіусом R1  UA 73406 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПРУЖНОЇ ПРИЗМАТИЧНОЇ ШПОНКИ UA 73406 U UA 73406 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відомий спосіб виготовлення призматичної шпонки (див. кн. Макиенко Н.И. Общий курс слесарного дела: Учеб. для ПТУ. - 3-е узд. испр. - М.: Высш. шк., 1989. - 335 с, рис. 16.1, С. 135), який включає наступні операції: відрізують на стальній полосі заготовку і розмічають поверхні згідно креслення (довжину l , ширину b , висоту h і радіуси заокруглень торців R ), закріплюють заготовку в лещата та обпилюють ці поверхні витримуючи задані розміри. Основним недоліком цього способу виготовлення пружної призматичної шпонки є те, що він використовується для виконання жорсткої призматичної шпонки і не дозволяє виконати пружну призматичну шпонку, яка містить порожнину з обрисом, який відповідає зовнішньому обрису шпонки. В основу корисної моделі поставлено задачу запропонувати спосіб виготовлення пружної призматичної шпонки з округленими торцями, яка містить порожнину з обрисом, що відповідає зовнішньому обрису шпонки, виключивши виконання заготовки у вигляді жорсткої призматичної шпонки з округленими торцями та операції фрезерування. Поставлена задача вирішується тим, що виготовляють заготовку у вигляді кільця з зовнішнім d  2l1  b і внутрішнім d1  2l1  b1 діаметрами, висотою h , отриману заготовку   вставляють, наприклад, у лещата та стискають у діаметральному напрямку, причому для формування прямолінійних ділянок порожнини використовують прямокутну вставку з розмірами b l1 і b 1 та для формування округлених торців напівкруглі вставки з радіусом R1  1 , де l1 2 довжина прямолінійних ділянок шпонки; b - зовнішня ширина шпонки; b 1 - ширина порожнини шпонки. Запропонований спосіб виготовлення пружної призматичної шпонки дозволяє виготовити порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями без виконання заготовки у вигляді жорсткої призматичної шпонки з округленими торцями та виключення операції фрезерування. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана заготовка у вигляді кільця; на фіг. 2 показано те, що на фіг. 1, перетин А-А; на фіг. 3 і фіг. 4 показано те, що на фіг. 1, процес стискання заготовки у вигляді кільця; на фіг. 5 показано те, що на фіг. 3, з прямокутними і півкруглими вставками, які дозволяють сформувати порожнину; на фіг. 6 показана повністю виготовлена пружна призматична шпонка з округленими торцями, яка містить порожнину з обрисом, що відповідає зовнішньому обрису шпонки. Спосіб виготовлення пружної призматичної шпонки з округленими торцями здійснюють наступним чином. Виготовляють заготовку у вигляді кільця 1 з зовнішнім d  2l1  b і внутрішнім  2l1 d1   b1 діаметрами, висотою h , де l1 - довжина прямолінійних ділянок шпонки; b  зовнішня ширина шпонки; b 1 - ширина порожнини шпонки. Цю заготовку 1 встановлюють, наприклад, у лещата 2 і стискають у діаметральному напрямку так, що вона на початку приймає форму еліпса з осями х і у, які при дальшому стисканні змінюються - вісь х збільшується, а вісь у зменшується. Далі у внутрішню порожнину ставимо жорстку вставку 3 з розмірами l1 і b 1 , та формуємо прямолінійні ділянки 4. Потім формуємо округлені торці 5 за допомогою жорстких округлених вставок 6 і 7. Отримуємо пружну призматичну шпонку з порожниною, яка за обрисом відповідає зовнішньому обрису шпонки. Запропонований спосіб виготовлення пружної призматичної шпонки дозволяє виготовити порожнину за обрисом, який відповідає зовнішньому обрису призматичної шпонки з округленими торцями без виконання заготовки у вигляді жорсткої призматичної шпонки з округленими торцями та виключення операції фрезерування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб виготовлення пружної призматичної шпонки, який включає наступні операції: відрізують на стальній полосі заготовку і розмічають поверхні згідно з кресленням, закріплюють заготовку в лещата та обпилюють, який відрізняється тим, що виготовляють заготовку у вигляді кільця з 1 UA 73406 U 2l1 2l  b і внутрішнім d1  1  b1 діаметрами, висотою h, отриману заготовку   вставляють, наприклад, у лещата та стискають у діаметральному напрямку, причому для формування прямолінійних ділянок порожнини використовують прямокутну вставку з розмірами b l1 і b 1 , та для формування округлених торців напівкруглі вставки з радіусом R1  1 , де l1 2 довжина прямолінійних ділянок шпонки; b - зовнішня ширина шпонки; b 1 - ширина порожнини шпонки. зовнішнім d  5 2 UA 73406 U 3 UA 73406 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
