Катетер для рівномірної доставки медикаменту (варіанти)

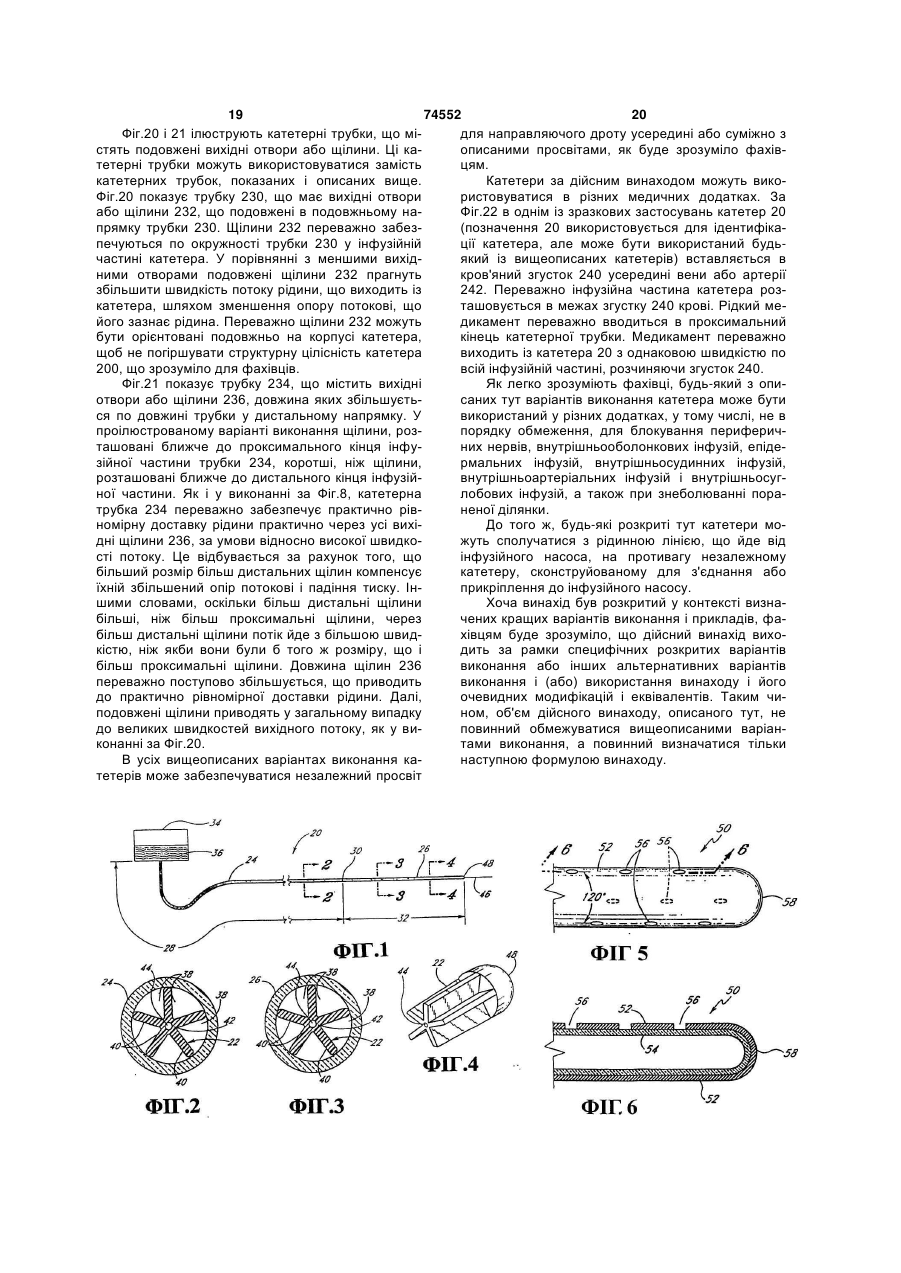

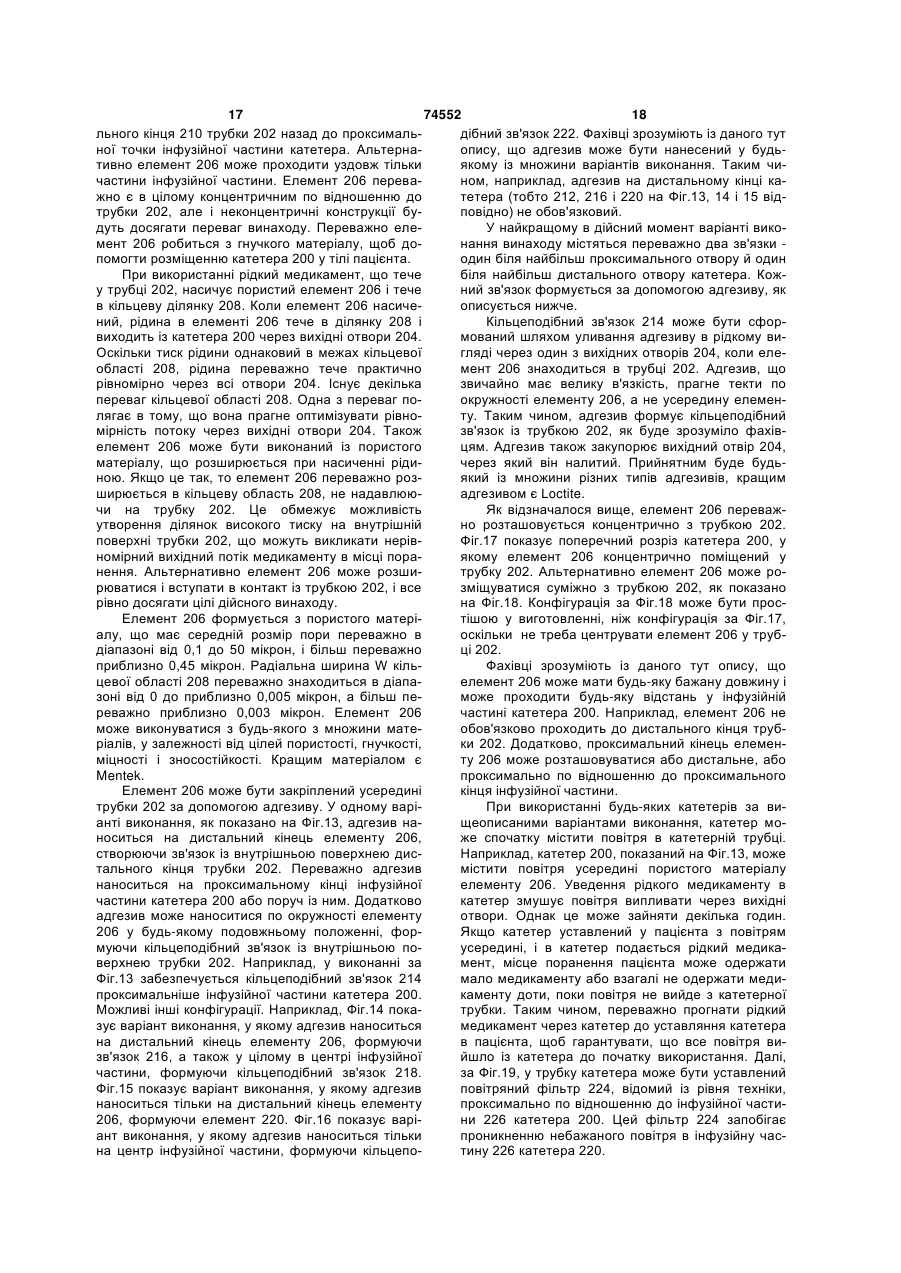

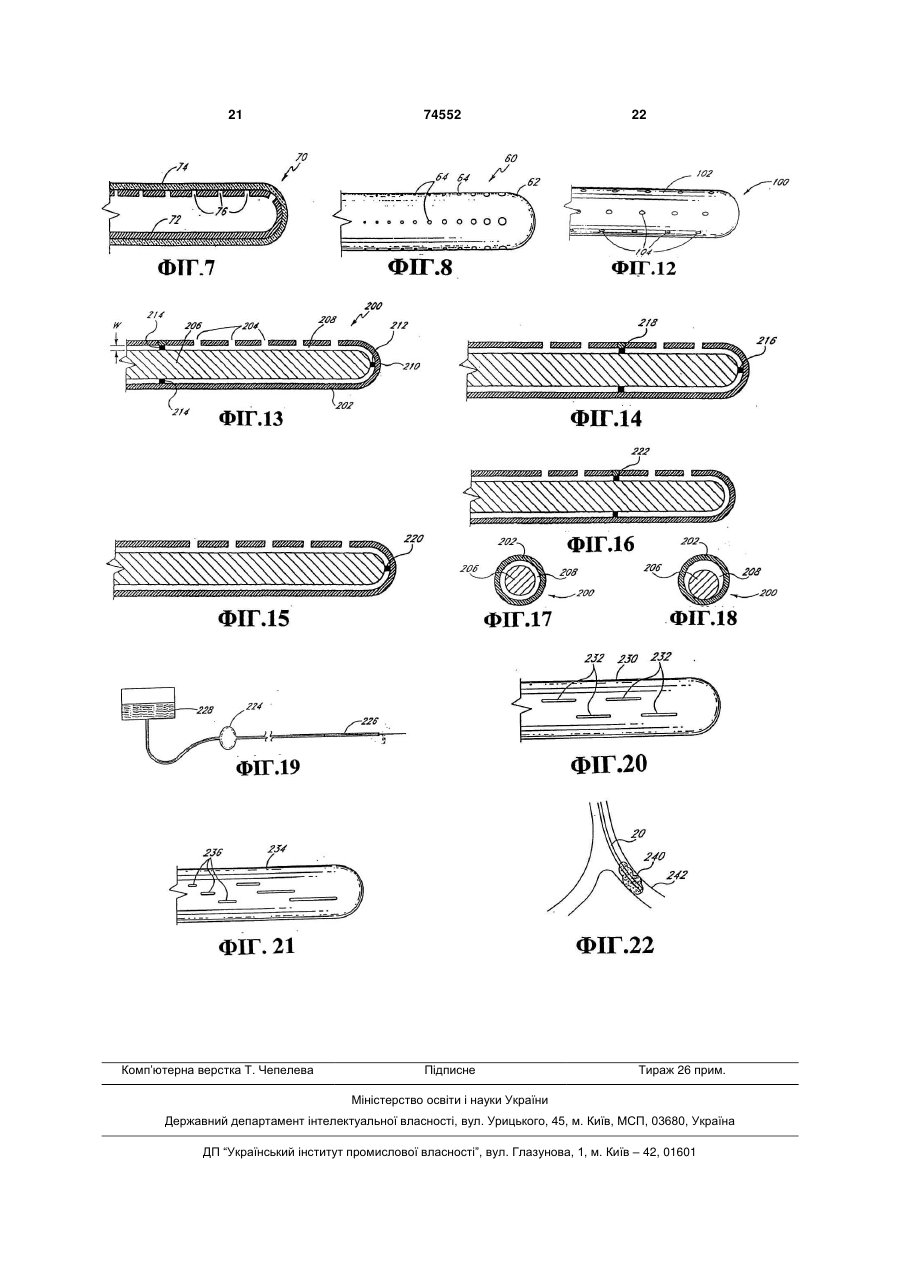

1. Катетер для рівномірної доставки рідини по анатомічній області, що містить: подовжену трубку, що має закритий дистальний кінець і множину вихідних отворів у бічних стінках трубки, причому вихідні отвори утворені уздовж трубки таким чином, що визначають інфузійну частину катетера, при цьому трубка виконана з можливістю встановлення в анатомічну область; і подовжений елемент, який розміщений усередині трубки з можливістю формування кільцеподібного простору між трубкою і ним самим, при цьому елемент сформований з пористого матеріалу, а катетер виконаний з можливістю введення рідини в проксимальний кінець трубки таким чином, щоб рідина текла через вихідні отвори практично з однаковою швидкістю по всій інфузійній частині. 2. Катетер за п.1, який відрізняється тим, що елемент концентрично розташований відносно трубки. 3. Катетер за п.1, який відрізняється тим, що елемент в одному напрямку розташований відносно трубки. 4. Катетер за п 1, який відрізняється тим, що елемент прикріплений до трубки кільцеподібним зв'язком, поблизу проксимального кінця інфузійної частини. 5. Катетер за п.1, який відрізняється тим, що елемент прикріплений до трубки кільцеподібним зв'язком, що розташований приблизно посередині між проксимальним і дистальним кінцями інфузійної частини. 2 (19) 1 3 74552 4 23. Катетер за п.18, який відрізняється тим, що непористу мембрану, яка обгорнута навколо частини основи проксимально відносно частини ососьова центральна частина містить осьовий пронови, навколо якої обгорнута пориста мембрана, світ для направляючого дроту, який виконаний з причому основа виконана з можливістю формуможливістю приймати з ковзанням направляючий вання щонайменше одного просвіту між собою і дріт. 24. Катетер за п.18, який відрізняється тим, що мембранами. 16. Катетер за п.15, який відрізняється тим, що пориста мембрана прикріплена до зовнішніх країв пориста мембрана виконана з можливістю пропусребер. 25. Катетер за п.15, який відрізняється тим, що кання рідини, усередині просвіту, через її частину, з приблизно однаковою швидкістю по площі повепориста мембрана має пору, середній діаметр якої рхні частини мембрани. складає менше ніж 0,23 мікрона. 17. Катетер за п.15, який відрізняється тим, що 26. Катетер для рівномірної доставки рідини по поверхня основи містить розриви, причому коли анатомічній області, що містить подовжену трубку, пориста мембрана обгорнута навколо основи, що включає в себе множину вихідних отворів по мембрана формує частину стінки просвіту. своїй довжині і трубкоподібну пористу мембрану, 18. Катетер за п.17, який відрізняється тим, що концентрично встановлену всередині трубки, при розриви містять множину ребер, що проходять цьому трубка і мембрана визначають просвіт. 27. Катетер за п.26, який відрізняється тим, що радіально з осьової центральної частини основи, причому ребра також проходять подовжньо узтрубкоподібна мембрана виконана таким чином, довж основи, а пориста мембрана обгорнута нащоб рідина, що тече через просвіт, проходила вколо зовнішніх країв ребер. через стінки трубкоподібної мембрани приблизно 19. Катетер за п.15, який відрізняється тим, що з однаковою швидкістю по всій площі її поверхні. 28. Катетер за п.26, який відрізняється тим, що непориста мембрана формує частину стінки просвіту. просвіт виконаний таким чином, щоб рідина, що 20. Катетер за п.15, який відрізняється тим, що тече через просвіт, проходила через стінки трубперший просвіт відокремлюється від другого прокоподібної мембрани і виходила із трубки, витікасвіту з можливістю незалежного розділення двох ючи практично через усі вихідні отвори приблизно різних рідин через перший та відповідно другий з однаковою швидкістю. 29. Катетер за п.26, який відрізняється тим, що просвіт, поки перша і друга рідини залишаються усередині катетера. трубка щільно прилягає до трубкоподібної мем21. Катетер за п.20, який відрізняється тим, що брани. 30. Катетер за п.26, який відрізняється тим, що просвіти сформовані таким чином, що проходження двох рідин через будь-який із просвітів будуть трубка і трубкоподібна мембрана є практично гнунезалежними (роздільним) одне від одного, поки чкими. 31. Катетер за п.26, який відрізняється тим, що перша і друга рідини залишаються усередині катетера. вихідні отвори утворені по окружності трубки. 22. Катетер за п.15, який відрізняється тим, що 32. Катетер за п.26, який відрізняється тим, що основа і пориста мембрана є практично гнучкими. трубкоподібна мембрана має пори, середній діаметр яких складає менше ніж 0,23 мікрона. Даний винахідвідноситься до катетерів і, зокрема, до катетера, що доставляє рідкий медикамент рівномірно по інфузійній частині катетера. Інфузійні катетери для доставки рідких медикаментів у такі анатомічні системи, як тіло людини, загальновідомі з рівня техніки. Такі катетери в загальному випадку містять гнучку порожню трубку, вставлену в деяку частину організму. Трубка звичайно містить один або декілька осьових просвітів, усередині яких може текти рідина. Проксимальний кінець катетерної трубки з'єднаний із джерелом рідини, із якого рідина вводиться в катетерну трубку. Рідина тече усередині одного з просвітів під тиском, подаваним на проксимальному кінці трубки. Для кожного просвіту звичайно забезпечується один або декілька вихідних отворів у інфузійній частині поруч із дистальним Кінцем трубки для виходу рідини з трубки. Такі вихідні отвори створюються шляхом проколювання бічної стінки порожньої трубки. У деяких медичних ситуаціях переважно дос тавляти рідкий медикамент у множину місць у пораненій ділянці. Наприклад, деякі рани, що вимагають болезаспокійливих медикаментів, можуть зачіпати множини нервових закінчень, а не один нервовий стовбур. Одним із прикладів такої рани є хірургічний розріз. Як зазначено вище, відомо забезпечення множини вихідних отворів, через які рідкі медикаменти виходять із катетерної трубки. Вихідні отвори можуть забезпечуватися в різних осьових положеннях і положеннях по окружності катетерної трубки для того, щоб управляти місцем розташування місць доставки медикаменту. Приклад катетера, що має таку конфігурацію, розкритий [у патенті США №5800407], виданому на ім'я Eldor. Також у деяких випадках бажано доставляти такий медикамент при низькому тискові, щоб рідина доставлялася з відносно невеликою швидкістю. Наприклад, деякі болезаспокійливі медикаменти повинні доставлятися повільно для того, щоб уникнути токсичності й інших побічних ефектів. Більш того, у багатьох випадках бажано розподіляти рід 5 74552 6 кий медикамент практично з постійною швидкістю може бути доставлений у декілька місць у межах через інфузійну частину катетера, щоб медикаділянки поранення. Хоча така конфігурація дає мент рівномірно розподілявся по пораненій діполіпшений розподіл рідини, вона має деякі недолянці. ліки. Один із недоліків полягає в тому, що швидкоНа жаль, обмеженість відомих в існуючому рісті потоків рідини через вихідні отвори неоднакові, вні техніки катетерів із декількома вихідними отвооскільки більш дистальні вихідні отвори мають рами, таких, як катетер, описаний у патенті Eldor, великий опір потокові з причин, що обговорювалиполягає в тому, що під час доставки при низькому ся вище. Ще один недолік полягає в тому, що кільтискові рідкого медикаменту рідина прагне вихокість просвітів, а, отже, кількість вихідних отворів дити тільки через вихідний отвір (отвори), найблирідини, обмежена малим діаметром катетерної жче до проксимального кінця інфузійної частини трубки. У результаті рідина може доставлятися катетерної трубки. Це відбувається тому, що рідитільки в дуже обмежену кількість місць у межах на, що тече по трубці, легше виходить через вихіділянки поранення. Ще одним недоліком є те, що дні отвори, для яких опір потокові мінімальний. проксимальні кінці просвітів повинні бути прикріпЧим довший шлях потоку, що проходить рідина в лені до складного колектора, що збільшує вартість просвіті, тим вище опір потокові і падіння тиску, що виробництва катетера. зазнає рідина. Найбільш проксимальні (найближчі) Приклад катетера, що забезпечує більш рівотвори дають найменший опір потокові і падіння номірний розподіл рідкого медикаменту в інфузійтиску. Тому рідина прагне виходити з катетерної ній частині катетера, проілюстрований [патентом трубки насамперед через ці вихідні отвори. У реСША №5425723], виданим на ім'я Wang. Патент зультаті рідкий медикамент доставляється тільки Wang розкриває інфузійний катетер, що містить на невелику ділянку в межах пораненої ділянки. зовнішню трубку, внутрішню трубку, концентричне Прагнення рідини небажаним способом текти тільпоміщену усередині зовнішньої трубки, і центраки через найбільш проксимальні вихідні отвори льний просвіт усередині внутрішньої трубки. Внутзалежить від розміру отвору, загальної кількості рішня трубка має менший діаметр, ніж зовнішня вихідних отворів і швидкості потоку. При збільтрубка, так що між ними формується кільцевий шенні розміру або кількості отворів рідина з більпрохід. Зовнішня трубка має множину рівномірно шою імовірністю виходить тільки через найбільш віддалених один від одного вихідних отворів, що проксимальні отвори. Навпаки, при збільшенні визначають інфузійну частину катетера. При викошвидкості потоку рідина робить це з меншою імористанні катетера рідина, що тече у центральному вірністю. просвіті, проходить через стратегічно розташовані Прагнення рідини небажаним чином виходити бічні отвори в бічних стінках внутрішньої трубки. тільки через найбільш проксимальні отвори катеЗокрема, відстань між суміжними бічними отворатера може в деяких випадках долатися шляхом ми зменшується уздовж подовжньої осі внутрішзбільшення швидкості потоку або тиску рідини, що ньої трубки, примушуючи більшу кількість рідини змушує рідину текти через більшу кількість отворів проходити через більш дистальні бічні отвори. катетера. Зрозуміло, якщо швидкість потоку або Потім рідина тече подовжньо по кільцевому протиск досить високі, рідина буде текти через усі ходу до виходу через вихідні отвори в стінці зоввихідні отвори. Однак іноді з медичної точки зору нішньої трубки. У кільцевому проході рідина може бажано доставляти медикамент із відносно низьтекти в дистальному або проксимальному напрямкою швидкістю, тобто при низькому тискові. Крім ках, у залежності від положення найближчого витого, навіть у тих випадках, коли доставка при вихідного отвору в зовнішній трубці. Дана конфігурасокому тискові прийнятна або бажана, відомі з ція забезпечується для одержання більш існуючого рівня техніки катетери не забезпечують рівномірної швидкості вихідного потоку рідини з рівномірної доставки рідини в інфузійній частині катетера. катетера. Замість цього швидкість потоку через На жаль, катетер за патентом Wang ефективвихідні отвори, розташовані ближче до проксиманий тільки для доставки рідини при відносно висольного кінця інфузійної частини, прагне бути бількому тискові. При використанні для доставки рідишою, ніж швидкість потоку через вихідні отвори, ни при відносно низькому тискові катетер, розташовані ближче до дистального кінця. Це відрозкритий у патенті Wang, не забезпечує рівномірбувається тому, що рідина, що проходить через ного розподілу рідини. Замість цього рідина прагне більш проксимальні отвори, зазнає меншого опору виходити через ті бічні отвори внутрішньої і зовніпотокові і падіння тиску. Навпроти, рідина, що тече шньої трубок, що знаходяться ближче усього до через більш дистальні отвори, зазнає більшого проксимального кінця інфузійної частини катетера, опору потокові і падіння тиску, і, отже, виходить із оскільки ці отвори пропонують найменший опір меншою швидкістю потоку. Чим більш дистальним потокові. Навіть для доставки рідини при високому (віддаленим) є отвір, тим нижче швидкість вихіднотискові ця конструкція має декілька серйозних обго потоку рідини. У результаті існує нерівномірний межень. Одним з обмежень є те, що конструкція з розподіл медикаменту на пораненій ділянці. У ще концентричними трубками відносно складна і важодному відомому типі інфузійного катетера забезка у виробництві. Обидві трубки повинні бути допечується декілька просвітів у катетерній трубці. сить гнучкими, щоб дозволяти маневрування в Для кожного просвіту забезпечується один вихіданатомічній системі, при цьому кільцевий прохід ний отвір шляхом проколювання отвору в стінці повинний залишатися відкритим, щоб по ньому трубки. Ці вихідні отвори забезпечуються в різних рівномірно могла текти рідина. Ще одне обмеженосьових положеннях на інфузійній частині катетеня полягає в тому, що кільцевий прохід може порної трубки. Таким способом рідкий медикамент рушуватися, якщо існує вигин у інфузійній частині 7 74552 8 трубки. Вигин катетера може деформувати кільцетивно, отвори можуть бути просвердлені лазером і вий прохід або навіть викликати стикання внутрішмати приблизно однаковий розмір. Рідина, що теньої і зовнішньої трубок. Це може стати причиною че під тиском у катетері, буде текти практично ченерівномірного тиску рідини в поперечному перерез усі вихідні отвори практично з однаковою швитині кільцевого проходу, що приводить до нерівдкістю. Спосіб містить кроки уставляння номірної доставки рідини. вищезгаданого катетера в анатомічну область і Завдання винаходу є модернізація катетера уведення рідини під тиском у проксимальний кідля можливості ефективно і рівномірно доставлянець катетера. Рідина тече через вихідні отвори, ти рідкий медикамент до ділянки поранення анапереважно протікаючи практично через усі вихідні томічної області, як при високій швидкості потоку, отвори практично з однаковою швидкістю. так і при низькій швидкості потоку – з відносно Ще один варіант виконання дійсного винаходу простою та легкою у виготовленні та ви користузабезпечує катетер, що містить подовжену трубку і ванні конструкцією, здатного підтримувати рівнотвердий гнучкий елемент, поміщений у трубці. мірну доставку рідини, будучи зігнутого або мехаТрубка має закритий дистальний кінець і множину нічно деформованого. вихідних отворів у бічних стінках трубки. Вихідні Завдання вирішується тим, що катетер для ріотвори забезпечуються уздовж трубки, визначаювномірної доставки рідини в межах анатомічної чи інфузійну частину трубки. Трубка має такий області, що містить згідно з винаходом подовжерозмір, щоб вставлятися в анатомічну область. ний трубковий елемент, виконаний із пористої Елемент укладається в трубці і має такий розмір, мембрани. Мембрана виконана такою, щоб вона щоб між трубкою й елементом формувався кільвставлялася через підшкірний шар, що оточує цевий простір. Елемент виконується з пористого анатомічну область, такий, як шкіра людини. Мемматеріалу. Переважно катетер виконаний так, щоб брана виконана так, щоб рідина, уведена під тисрідина, введена в проксимальний кінець трубки, ком у відкритий кінець трубкового елементу, текла текла через вихідні отвори практично з постійною через бічні стінки трубкового елементу практично з швидкістю в інфузійній частині. У ще одному варіпостійною швидкістю по всій довжині трубкового анті виконання катетер містить подовжену трубку, елементу. що має множину вихідних прорізів у бічних стінках Інший варіант виконання дійсного винаходу трубки. Прорізи забезпечуються уздовж трубки, забезпечує катетер, що містить подовжену основу визначаючи інфузійну частину катетера. У цілому і пористу мембрану, обгорнену навколо основи. вихідні прорізи орієнтовані паралельно подовжній Основа виконана так, щоб формувалися один або осі трубки. Переважно трубка виконана так, щоб декілька просвітів між основою і мембраною. Альрідина, що тече у ній, текла практично через усі тернативно основа може бути трубковим елеменвихідні прорізи практично з однаковою швидкістю, том, що містить множину виконаних у ньому отвопричому прорізи збільшуються по довжині від прорів. Спосіб містить кроки уставляння ксимального до дистального кінця інфузійної часвищеописаного катетера в анатомічну область і тини. уведення рідини під тиском у проксимальний кіВідмітимо, що заявлений винахід має переванець щонайменше одного з просвітів. Переважно ги, що досягаються в порівнянні з існуючим рівнем рідина проходить через мембрану в анатомічну техніки. область практично з постійною швидкістю. Варто розуміти, що не обов'язково всі такі Ще один варіант виконання дійсного винаходу об'єкти або переваги можуть бути досягнуті відпозабезпечує катетер містить подовжену трубку, що відно до якого-небудь одного окремого варіанту містить множину вихідних отворів по своїй довживиконання винаходу. Таким чином, наприклад, ні, і трубкоподібну пористу мембрану, концентричфахівці зрозуміють, що винахід може бути виконане розташовану усередині трубки. Трубка і мемний або реалізований способом, що досягає однієї брана визначають просвіт. Спосіб містить кроки переваги або групи переваг або оптимізує їх, як уставляння вищезгаданого катетера в анатомічну описується тут, не обов'язково досягаючи інших область і уведення рідини під тиском у проксимацілей або переваг, що можуть описуватися або льний кінець просвіту так, щоб рідина переважно передбачатися тут. проходила через мембрану і вихідні отвори пракВсі ці виконання знаходяться в межах описутично з постійною швидкістю в анатомічну обваного тут об'єму винаходу. Ці та інші виконання ласть. дійсного винаходу стануть очевидні фахівцям із Інший варіант виконання дійсного винаходу наступного докладного опису кращих варіантів забезпечує пристрій для рівномірної доставки рівиконання, що має посилання на креслення, що дини в межах анатомічної області. Пристрій передодаються, причому винахід не обмежується якимважно є простим і легким у виробництві і містить небудь окремим розкритим кращим варіантом виподовжений катетер, що має множину вихідних конання. отворів по своїй довжині. Вихідні отвори можуть Фіг.1 є умовним видом збоку катетера, що має служити отворами що обмежують потік. Отвір, що характеристики і переваги відповідно до одного з обмежує альтернативно потік, забезпечується в варіантів виконання дійсного винаходу. іншому місці, усередині катетера або проксимальФіг.2 є видом у розрізі катетера за Фіг.1, розріз но по відношенню до катетера. Вихідні отвори мопо лінії 2-2 Фіг.1. жуть поступово збільшуватися за розміром по доФіг.3 є видом у розрізі катетера за Фіг.1, розріз вжині катетера, щоб найбільший вихідний отвір по лінії 3-3 Фіг.1. був розташований найбільш дистально по відноФіг.4 є видом у перспективі кінцевої частини і шенню до отвору найменшого розміру. Альтернапідтримуючого штиря катетера за Фіг.1, що ілюст 9 74552 10 рує перетин по лінії 4-4 Фіг.1. кінець катетера 20 може містити кришку 48 (Фіг.4), Фіг.5 є видом збоку катетера, що має характещо визначає кінцеву точку осьових просвітів усеристики і переваги відповідно до одного з варіантів редині катетера 20. виконання дійсного винаходу. При використанні катетер 20 вставляється в Фіг.6 є видом у розрізі інфузійної частини катетаку анатомічну систему, як тіло людини, для достера за Фіг.5, розріз по лінії 6-6 Фіг.5. тавки рідкого медикаменту безпосередньо до діФіг.7 є видом у поперечному розрізі катетера, лянки поранення в анатомічній системі. Зокрема, що має характеристики і переваги відповідно до катетер 20 виконаний для доставки медикаменту в одного з варіантів виконання дійсного винаходу. загальному випадку в лінійний сегмент ділянки Фіг.8 є видом збоку катетера, що має характепоранення, що відповідає інфузійній частині 32 ристики і переваги відповідно до одного з варіантів катетера 20. Таким чином, катетер переважно виконання дійсного винаходу. вставляється так, щоб інфузійна частина 32 розФіг.12 є видом збоку катетера, що має характашовувалася усередині ділянки поранення. За теристики і переваги відповідно до одного з варіадопомогою добре відомих способів лікар або меднтів виконання дійсного винаходу. сестра можуть уставити катетер 20 за допомогою Фіг.13 є видом у подовжньому розрізі катетера, осьового направляючого дроту 46, розташованого що має характеристики і переваги відповідно до усередині осьового просвіту 44 для направляючоодного з варіантів виконання дійсного винаходу. го дроту катетера. Як тільки катетер розміщений Фіг.14-16 є видами в подовжньому розрізі кабажаним способом, направляючий дріт 46 просто тетерів, подібних до катетера за Фіг.13, що ілюствитягається через проксимальний кінець катетера рують альтернативні способи прикріплення внут20. Альтернативно катетер 20 може не мати нарішнього пористого елементу і трубки. правляючого дроту або просвіту для направляюФіг.17 є видом у поперечному перетині катетечого дроту. ра відповідно до Фіг.ΠΙ 6, у якому внутрішній пориФіг.2 і 3 ілюструють кращу конфігурацію осностий елемент розташований концентрично по відви 22. Поверхня основи 22 містить такі перешкоди, ношенню до зовнішньої трубки. як множина ребер 40, як показано на даних кресФіг.18 є видом у поперечному перетині катетеленнях. Перешкоди виконані так, що коли мемра відповідно до Фіг.ΠΙ 6, у якому внутрішній порибрани 24 і 26 обертаються навколо основи 22, ці стий елемент розташований неконцентрично по мембрани формують частину стінок множини відношенню до зовнішньої трубки. осьових просвітів 38, усередині яких може текти Фіг.19 є схематичною ілюстрацією катетера за рідина 36. У кращій конфігурації множина ребер 40 дійсним винаходом, використовуваного разом з радіально виходить із загальної осьової центральфільтром, що видаляє повітря. ної частини 42 основи 22. Ребра 40 також прохоФіг.20 є видом збоку катетера, що має харакдять подовжньо по довжині основи 22 і переважно теристики і переваги відповідно до одного з варіапо всій його довжині. У неінфузійній частині 28, нтів виконання дійсного винаходу. показаній на Фіг.2, непориста мембрана 24 переФіг.21 є видом збоку катетера, що має харакважно щільно обгортається навколо зовнішніх кратеристики і переваги відповідно до одного з варіаїв ребер 40. У результаті між внутрішньою поверхнтів виконання дійсного винаходу. нею непористої мембрани 24 і зовнішньою Фіг.22 є схематичною ілюстрацією викорисповерхнею основи 22 формуються осьові просвіти тання катетера за дійсним винаходом для лікуван38. Подібним же чином у інфузійній частині 32, ня кров'яного згустку. показаній на Фіг.3, пориста мембрана 26 переважФіг.1-4 ілюструють інфузійний катетер 20 відно щільно обгортається навколо зовнішніх країв повідно до одного варіанту виконання дійсного ребер 40 так, щоб між внутрішньою поверхнею винаходу. Катетер 20 переважно містить гнучку пористої мембрани 26 і зовнішньою поверхнею основу 22 (Фіг.2-4), непористу мембрану 24 і пориоснови 22 формувалися осьові просвіти 38. сту мембрану 26. Мембрани 24 і 26 обгорнені наУ альтернативному виконанні катетера 20 повколо основи 22, створюючи множину осьових риста мембрана 26 може бути обгорнена навколо просвітів між внутрішніми поверхнями мембран 24 основи 22 по всієї довжині, замінюючи, таким чиі 26 і поверхнею основи 22, як більш докладно ном, непористу мембрану 24. У даному виконанні описано нижче. Непориста мембрана 24 визначає вся довжина основи 22 відповідає інфузійній часнеінфузійну частину 28 катетера 20 і переважно тині 32. Відповідно до ще одного альтернативного покриває основу 22 від його проксимального кінця варіанту виконання основа 22 може проходити до точки 30, показаної на Фіг.1. Подібним же спотільки в інфузійній частині 32, і може забезпечувасобом пориста мембрана 26 визначає інфузійну тися трубка, що проходить від системи 34 подачі частину 32 катетера 20 і переважно покриває осрідини до проксимального кінця основи 22. У данову 22 від точки 30 до дистального кінця основи ному виконанні трубка заміняє непористу мембра22. Альтернативно, катетер 20 може бути виконану 24 і частину основи 22, що проходить у неінфуний без непористої мембрани 24. У такій конфігузійній частині 28 кращого виконання. Іншими рації пориста мембрана покриває основу 22 по словами, трубка визначає неінфузійну частину 28. всій довжині, так що вся довжина основи 22 відпоУ кращій конфігурації кількість ребер 40 доріввідає інфузійній частині катетера 20. Інфузійна нює кількості просвітів 38. Хоча на Фіг.2 і 3 показачастина може мати будь-яку бажану довжину. ні п'ять ребер 40 і осьових просвітів 38, може заПроксимальний кінець катетера 20 може з'єднувабезпечуватися будь-яка підхожа кількість ребер 40 тися із системою 34 подачі рідини, що містить ріі просвітів 38, виходячи з цілей забезпечення мнодину 36, таку, як рідкий медикамент. Дистальний жини просвітів усередині катетера 20, підтримання 11 74552 12 гнучкості і, якщо бажано, підтримання незалежносдосить малий, щоб обмежити потік бактерій через ті рідини в просвітах. У даному описі терміни "нестінки мембрани. До придатних для мембрани 26 залежність рідини", "поділ рідини" і подібні, при матеріалів відносяться поліетилен, полісульфон, використанні для опису множини осьових просвіполіефірсульфон, поліпропілен, полівініліден діфтів, означають просто те, що просвіти не мають торид, полікарбонат, нейлон або поліетилен висорідинного сполучення один з одним. Мембрани 24 кої щільності. Ці матеріали мають перевагу біосуі 26 переважно приклеюються уздовж зовнішніх місності. Пориста мембрана 26 може країв ребер 40 за допомогою підхожого клею, таковідфільтровувати небажані бактерії з рідкого мего, як медичний клей або епоксидна смола. Це дикаменту, коли він проходить через мембрану 26. запобігає зрушуванню мембран 24 і 26, що може Відомо, що найдрібніші бактерії не можуть пройти відбутися при уставлянні катетера в анатомічну через пори, що менше 0,23 мікрон. Таким чином, систему або вилученні з неї. Більш переважно середній розмір пори, або діаметр пори, пористої мембрани приклеюються по всій довжині зовнішмембрани 26 може бути менше 0,23 мікрон для нього краю кожного з ребер 40. Альтернативно, запобігання проходженню бактерій крізь мембрану мембрана може бути обгорнена навколо основи і 26. Середній розмір пори, або діаметр пори, порине прикріплюватися до основи за допомогою іншої стої мембрани 26 переважно знаходиться в діапаречовини. Мембрана і основа можуть бути прикрізоні приблизно від 0,1 до 1,2 мікрон, більш переплені друг до друга за допомогою іншого засобу, важно в діапазоні приблизно від 0,3 до 1 мікрона, і відомого фахівцям. Це підтримує незалежність ще більш переважно приблизно 0,8 мікрон. рідини просвітів 38. Якщо бажано, може забезпеЯк відзначено вище, проксимальний кінець качуватися просвіт 44 для осьового направляючого тетера 20 може бути з'єднаний із системою 34 подроту усередині осьової центральної частини 42 дачі рідини. Катетер 20 може бути виконаний так, основи 22. Просвіт 44 для направляючого дроту що кожний осьовий просвіт 38 рідинно незалежадаптований для прийому направляючого дроту ний. Іншими словами, просвіти 38 не будуть рідин46, що може використовуватися, щоб допомогти но сполучатися один з одним. Катетер 20 може при уставлянні катетера 20 в анатомічну систему, з'єднуватися з одною системою 34 подачі рідини, як описано вище і зрозуміло для фахівців. щоб рідина 36 текла в кожному з просвітів 38. АльЯк показано на Фіг.4, катетер 20 переважно тернативно катетер 20 може бути з'єднаний із містить у собі кінцеву частину або кришку 48, замножиною окремих систем подачі рідини, щоб декріплену на дистальному кінці основи 22. Кінцева кілька окремих рідин могли роздільно текти в прочастина 48 може виконуватися разом з основою світах 38. Відповідно до даної конфігурації кожний 22, або приклеюється до неї. Переважно проксипросвіт 38 може з'єднуватися з окремою системою мальний кінець кінцевої частини 48 має круглу подачі рідини, так що загальна кількість різних форму і має такий діаметр, щоб зовнішня поверхрідин, що можуть доставлятися в анатомічну сисня проксимального кінця кінцевої частини 48 спотему, дорівнює кількості просвітів 38. Альтернатилучалася з зовнішніми краями ребер 40 основи 22, вно рідинні просвіти не обов'язково є рідинно неяк показано. Пориста мембрана 26 обертається залежними. Наприклад, мембрана 26 може не навколо проксимального кінця кінцевої частини 48. прикріплюватися до основи 22 по всій довжині осМембрана 26 переважно приклеюється до кінцевої нови 22, дозволяючи, таким чином, рідині 36 мігчастини 48 так, щоб запобігався вихід рідини 36 у рувати між просвітами 38. просвітах 38 із катетера 20 без проходження через Під час роботи катетер 20 доставляє рідину стінки мембрани 26. Кінцева частина 48 блокує безпосередньо до ділянки анатомічної системи, осьовий потік рідини через дистальний кінець касуміжної з інфузійною частиною 32. Рідина 36 із тетера 20. Однак кінцева частина 48 може опціоджерела 34 рідини вводиться в осьові просвіти 38 нально формуватися з пористого матеріалу, заіз проксимального кінця катетера 20. Рідина 36 безпечуючи деякий осьовий розподіл рідини з спочатку тече по неінфузійній частині 28. Коли дистального кінця катетера 20, якщо це бажано. рідина 36 досягає інфузійної частини 32, вона проДистальний кінець кінцевої частини 48 переважно сочує пористу мембрану 26. При збільшенні кільмає куполоподібну форму, як показано, дозволяюкості рідини 36 у інфузійній частині 32, вона почи катетеру 20 більш легко вставлятися в анатомідовжньо дифундує в стінках мембрани 26 доти, чну область. поки вся мембрана 26 і інфузійна частина 32 не Основа 22 може формуватися з різноманітних наситяться рідиною. У цей момент рідина 36 почиматеріалів, у залежності від необхідної гнучкості, нає проходити через мембрану 26, тим самим вилегкості, міцності, гладкості й інертності по відноходячи з катетера 20 і входячи в тіло. Більш того, шенню до анатомічних систем, тобто безпеки. До рідина 36 переважно проходить через усю площу придатних для основи 22 матеріалів відносяться поверхні пористої мембрани 26 практично з поснейлон, поліамід, тефлон та інші матеріали, відомі тійною швидкістю за рахунок характеристик мемфахівцям. Пориста мембрана 26 переважно є губбрани 26. Таким чином, рідина доставляється коподібним або піноподібним матеріалом або попрактично з рівною швидкістю в загальному випарожнистим волокном. Мембрана 26 може формудку по лінійному сегменту ділянки поранення анаватися з різних підхожих матеріалів, у залежності томічної системи. Більш того, ця перевага досягавід необхідної гнучкості й інертності по відношенється при доставці рідини як при низькому, так і ню до анатомічних систем. Мембрана 26 переважпри високому тискові. но має пористість, що приводить до практично Фіг.5 і 6 ілюструють катетер 50 відповідно до рівномірного розподілу рідини по поверхні інфузійальтернативного варіанту виконання дійсного виної частини 32 катетера 20, а середній розмір пори находу. Відповідно до даного варіанту виконання 13 74552 14 катетер 50 містить подовжену зовнішню трубку 52 і ефірсульфон, поліпропілен, полівініліден діфтовнутрішню подовжену трубкоподібну пористу мемрид, полікарбонат, нейлон або поліетилен високої брану 54. Трубкоподібна мембрана 54 переважно щільності. Переважно внутрішній і зовнішній діаконцентрично розміщена усередині зовнішньої метри трубкоподібної мембрани 54 складають трубки 52. Більш переважно трубка 52 щільно ото0,010 дюйма і 0,018 дюйма, відповідно. У випадку, чує і підтримує трубкоподібну мембрану 54 так, коли забезпечується направляючий дріт 46, цей щоб досягався відносно точний збіг внутрішнього направляючий дріт може бути дротом із нержавіюрозміру трубки 52 і зовнішнього розміру мембрани чої сталі діаметром приблизно 0,005 дюйма. Труб54. Множина вихідних отворів 56 для рідини зака 52 може прикріплюватися до мембрани 54 епобезпечується в трубці 52, переважно по всій окруксидною смолою або іншими засобами, відомими жності трубки. Частина трубки 52, що містить вихіфахівцям. Альтернативно, мембрана 54 може кондні отвори 56, визначає інфузійну частину тактувати з трубкою 52 шляхом щільного входженкатетера 50. Трубкоподібну мембрану 54 необхідня без використання інших матеріалів для закріпно постачати тільки уздовж інфузійної частини, лення мембрани 54 у трубці 52. але мембрана може бути і довше. Опціонально Під час роботи катетер 50 доставляє рідину в можуть забезпечуватися осьові вихідні отвори в ділянку анатомічної системи, суміжну із інфузійною дистальному кінці 58 трубки 52. Також може зачастиною катетера 50. Коли рідина тече в інфузійбезпечуватися направляючий дріт і (або) просвіт ну частину, вона спочатку усмоктується в трубкодля направляючого дроту, щоб допомагати при подібну пористу мембрану 54. При збільшенні кіуставлянні катетера 50 у тіло, як буде зрозуміло лькості рідини, що надходить у інфузійну частину, фахівцям. рідина дифундує подовжньо в стінках трубкового Трубка 52 може формуватися з будь-якого з елементу 54. Коли мембрана 54 і трубковий просмножини підхожих матеріалів, таких як нейлон, тір усередині неї насичені, рідина проходить через поліамід, тефлон та інші матеріали, відомі фахівмембрану 54 і виходить із катетера 50, витікаючи цям, у залежності від цілей інертності по відночерез вихідні отвори 56 трубки 52. Більш того, рішенню до анатомічних систем, гнучкості, легкості, дина переважно проходить через мембрану пракміцності, гладкості і безпеки. У кращій конфігурації тично рівномірно по всій площі поверхні мембрани трубка 52 переважно є катетерною трубкою 20 із 54, що приводить до практично однакового потоку розмірами, коли внутрішній і зовнішній діаметри практично через усі вихідні отвори 56. Таким чирівні 0,019 дюйма і 0,031 дюйма, відповідно. Вихіном, рідина доставляється практично з постійною дні отвори 56 трубки 52 мають діаметр приблизно швидкістю по пораненій ділянці анатомічної сис0,015 дюйма і забезпечуються в рівновіддалених теми. Більш того, ця перевага досягається як для по осі положеннях уздовж трубки 52. Отвори 56 доставки при низькому тискові, так і для доставки переважно згруповані так, що кожний отвір зміщепри високому тискові. ний під кутом приблизно 120 градусів по відноФіг.7 ілюструє катетер 70 відповідно до ще одшенню до подовжньої осі трубки 52 у порівнянні з ного варіанту виконання дійсного винаходу. Катеположенням попереднього отвору. Осьова відстер 70 містить у собі трубку 72, що має множину тань між суміжними вихідними отворами 56 перевихідних отворів 76 у бічних стінках трубки, і трубважно знаходиться в діапазоні від 0,125 до 0,2 коподібну пористу мембрану 74, що концентрично дюйма, а більш переважно дорівнює приблизно охоплює трубку 72. Катетер 70 діє подібно катете3/16 дюйма. Інфузійна частина може також мати ру 50, описаному вище в зв'язку з Фіг.5 і 6. Під час будь-яку бажану довжину. Дана конфігурація прироботи рідкий медикамент проходить через вихідні водить до суцільної рівномірної доставки рідини в отвори 76, а потім починає усмоктуватися в порисзагальному випадку по лінійному сегменту ділянки ту мембрану 74. Рідина подовжньо дифундує в поранення. Зрозуміло, вихідні отвори 56 можуть стінках мембрани доти, поки мембрана не насизабезпечуватися в будь-якому із множини альтертиться. Після цього рідина покидає стінки мембранативних місць розташування. ни і потрапляє в тіло. Переважно рідина розподіТрубкоподібна пориста мембрана 54 переважляється в тіло практично з однаковою швидкістю но є губкоподібним або піноподібним матеріалом по всій площі поверхні мембрани 74. Як і в попеабо порожнистим волокном. Трубкоподібна мемредніх варіантах виконання, ця перевага досягабрана 54 може мати середній розмір пори, або ється як для доставки при низькому тискові, так і діаметр пори, менший, чим 0,23 мікрона, щоб фідля доставки при високому тискові. льтрувати бактерії. Переважно діаметр пори знаФіг.8 ілюструє катетер 60 відповідно до ще одходиться в діапазоні приблизно від 0,1 до 1,2 мікного варіанту виконання дійсного винаходу. Катерон, більш переважно в діапазоні приблизно від тер 60 більш придатний для доставки з відносно 0,3 до 1 мікрона, і навіть ще більш переважно високою швидкістю в ділянку в межах анатомічної складає приблизно 0,8 мікрона. Трубкоподібна системи. Катетер 60 містить трубку 62, що має мембрана 54 може формуватися з будь-якого з множину вихідних отворів 64 розміру, що збільшумножини підхожих матеріалів, у залежності від ється. Зокрема, більш дистальні вихідні отвори цілей інертності по відношенню до анатомічних мають більший діаметр, ніж більш проксимальні систем, підтримки гнучкості, відповідності габаритвихідні отвори. Положення вихідних отворів 64 на ним обмеженням, що накладається трубкою 52, і трубці 62 визначає довжину інфузійної частини мати пористість, що приводить до практично рівкатетера 60. Інфузійна частина може мати будьномірного розподілу рідини через усі вихідні отвояку бажану довжину. Проксимальний кінець катери 56 трубки 52. Деякими з підхожих матеріалів тера 60 з'єднаний із системою подачі рідини, і модля мембрани 54 є поліетилен, полісульфон, поліже також передбачатися направляючий дріт і (або) 15 74552 16 просвіт для направляючого дроту, щоб допомагати льно отвори 64 можуть забезпечуватися так, щоб вставлянню катетера 60 в анатомічну систему. суміжні отвори були зміщені під кутом приблизно Як обговорювалося вище, для доставки рідини 120 градусів, як у виконанні за Фіг.5. Зрозуміло, з високим або низьким тиском, вихідні отвори, розякщо передбачається занадто багато вихідних ташовані ближче до дистального кінця катетерної отворів 64, трубка 62 може бути небажано ослабтрубки, звичайно мають більший опір потокові в лена. порівнянні з вихідними отворами, розташованими Фіг.12 ілюструє катетер 100 відповідно до ще ближче до проксимального кінця трубки. Також одного варіанту виконання дійсного винаходу. Карідина, що тече через більш дистальні отвори, тетер 100 містить дистально закриту трубку 102, зазнає більшого падіння тиску. Відповідно, рідина, що має множину вихідних отворів 104 у бічних що тече через більш проксимальні отвори, має в стінках трубки 102. Частина трубки 102, що містить цілому більшу швидкість потоку, що приводить до вихідні отвори 104, визначає інфузійну частину нерівномірної доставки рідини. Навпроти, катетер катетера 100. Вихідні отвори 104 мають такий ро60 переважно забезпечує практично рівномірну змір, щоб сумарний розмір отворів був меншим, доставку рідини практично через усі вихідні отвори ніж площа будь-якого іншого поперечного перети64 за умови відносно високої швидкості потоку. Це ну, що обмежує потік, або отвори катетера. Таким відбувається за рахунок того, що більший розмір чином, вихідні отвори 104 є обмежником потоку більш дистальних отворів компенсує їхній збількатетера 100. При використанні катетер переважшений опір потокові і падіння тиску. Іншими слоно розподіляє рідину практично через усі вихідні вами, оскільки більш дистальні отвори більші ніж отвори 104. Рідина, введена в проксимальний кібільш проксимальні отвори, швидкість потоку ченець трубки 102, тече по трубці доти, поки не дорез більш дистальні отвори більша, ніж якби вони сягне її закритого дистального кінця. У цей момент були такого ж розміру, що і більш проксимальні рідина накопичується в інфузійній частині катетеотвори. Отвори 64 переважно забезпечуються ра. Практично відвертається плин рідини через розміром, що поступово збільшується, що привоотвори 104 за рахунок їхнього малого розміру. дить до практично рівномірної доставки рідини. Нарешті інфузійна частина катетера наповнюється Додатково отвори 64 можуть мати такий розмір, рідиною. Оскільки рідина безперервно вводиться в щоб вони комбінувалися, формуючи отвір, що обпроксимальний кінець трубки 102, тиск рідини помежує потік,, як описано в зв'язку з варіантом вичинає зростати. У визначений момент тиск стає конання за Фіг.12. досить високим для того, щоб змусити рідину текУ порівнянні з відомими з рівня техніки катетети через вихідні отвори 104. Більш того, рідина рами, катетер 60 переважно простий і легкий у тече практично через усі вихідні отвори 104. виготовленні. Усе, що потрібно - це просвердлити У даній кращій конфігурації усі вихідні отвори множину вихідних отворів 64 у трубці 62. Більш 104 мають однаковий розмір, так що рідина розпотого, катетер 60 може піддаватися більшому вигиділяється практично з рівною швидкістю практично ну, ніж відомі з рівня техніки катетери, зберігаючи через всі отвори. Отвори 104 переважно просверпрацездатність. На противагу відомим із рівня техдлюються лазером, щоб забезпечити дуже маленіки катетерам, таким, як катетер за патентом нький діаметр отвору. Кращий діаметр вихідних Wang, якщо трубка 62 трохи зігнута, вона все рівно отворів 104 складає приблизно 0,0002 дюйма, або буде відносно рівномірно доставляти рідину. Це приблизно 5 мікрон. Численні вихідні отвори 104 відбувається тому, що трубка 62 має один просвіт можуть бути забезпечені в трубці 102. Отвори пеіз відносно великою площею поперечного перетиреважно забезпечуються по окружності інфузійної ну. Якщо трубка 62 трохи вигнута, рідина, що тече частини катетера 100 для більш рівномірної досусередині просвіту, із меншою імовірністю буде тавки рідини по анатомічній ділянці. Краща осьова заблокована і буде зазнавати зміни тиску, що мовідстань між суміжними отворами 104 знаходиться же привести до нерівномірного розподілу рідини. в діапазоні приблизно від 0,125 до 0,25 дюйма, а Трубка 62 катетера 60 може виконуватися з більш переважно приблизно 3/16 дюйма. Катетер будь-якого із широкої множини матеріалів, у зале100 може використовуватися для доставки рідини жності від цілей інертності по відношенню до аназ високим або з низьким тиском. Трубка 102 може томічних систем, гнучкості, легкості, міцності, гладвиконуватися з будь-якого з множини матеріалів, кості і безпеки. До підхожих матеріалів відносяться відомих фахівцям, що обговорювались раніше. нейлон, поліамід, тефлон та інші матеріали, відомі Фіг.13 ілюструє катетер 200 відповідно до ще фахівцям. Інфузійна частина може мати будь-яку одного варіанту виконання дійсного винаходу. Кабажану довжину, але переважно її довжина склатетер 200 містить дистально закриту трубку 202, дає приблизно від 0,5 до 20 дюймів, а більш перещо має множину вихідних отворів 204, зроблених у важно приблизно 10 дюймів. Діаметр вихідних ній уздовж інфузійної частини катетера, як і у виотворів 64 переважно знаходиться в діапазоні від щеописаних варіантах виконання. Отвори 204 баприблизно 0,0002 дюймів на проксимальному кінці жано забезпечуються по окружності трубки 202. інфузійної частини до приблизно 0,01 дюйма на її Усередині трубки 202 розташовується подовжений дистальному кінці. Найбільший, тобто найбільш елемент 206, сформований із пористого матеріадистальний отвір 64 переважно знаходиться на лу. Переважно елемент 206 має у цілому циліндвідстані приблизно 0,25 дюйма від дистального ричну форму, і є твердим. Переважно елемент 206 кінця трубки 62. У кращій конфігурації осьова відсрозташовується в трубці 202 так, щоб формувався тань між суміжними отворами 64 знаходиться в кільцевий простір 208 між зовнішньою поверхнею діапазоні приблизно від 0,125 до 0,25 дюйма, а елементу 206 і внутрішньою поверхнею трубки більш переважно приблизно 3/16 дюйма. Опціона202. Переважно елемент 206 проходить від диста 17 74552 18 льного кінця 210 трубки 202 назад до проксимальдібний зв'язок 222. Фахівці зрозуміють із даного тут ної точки інфузійної частини катетера. Альтернаопису, що адгезив може бути нанесений у будьтивно елемент 206 може проходити уздовж тільки якому із множини варіантів виконання. Таким чичастини інфузійної частини. Елемент 206 переваном, наприклад, адгезив на дистальному кінці кажно є в цілому концентричним по відношенню до тетера (тобто 212, 216 і 220 на Фіг.13, 14 і 15 відтрубки 202, але і неконцентричні конструкції буповідно) не обов'язковий. дуть досягати переваг винаходу. Переважно елеУ найкращому в дійсний момент варіанті викомент 206 робиться з гнучкого матеріалу, щоб донання винаходу містяться переважно два зв'язки помогти розміщенню катетера 200 у тілі пацієнта. один біля найбільш проксимального отвору й один При використанні рідкий медикамент, що тече біля найбільш дистального отвору катетера. Кожу трубці 202, насичує пористий елемент 206 і тече ний зв'язок формується за допомогою адгезиву, як в кільцеву ділянку 208. Коли елемент 206 насичеописується нижче. ний, рідина в елементі 206 тече в ділянку 208 і Кільцеподібний зв'язок 214 може бути сфорвиходить із катетера 200 через вихідні отвори 204. мований шляхом уливання адгезиву в рідкому виОскільки тиск рідини однаковий в межах кільцевої гляді через один з вихідних отворів 204, коли елеобласті 208, рідина переважно тече практично мент 206 знаходиться в трубці 202. Адгезив, що рівномірно через всі отвори 204. Існує декілька звичайно має велику в'язкість, прагне текти по переваг кільцевої області 208. Одна з переваг поокружності елементу 206, а не усередину елеменлягає в тому, що вона прагне оптимізувати рівноту. Таким чином, адгезив формує кільцеподібний мірність потоку через вихідні отвори 204. Також зв'язок із трубкою 202, як буде зрозуміло фахівелемент 206 може бути виконаний із пористого цям. Адгезив також закупорює вихідний отвір 204, матеріалу, що розширюється при насиченні рідичерез який він налитий. Прийнятним буде будьною. Якщо це так, то елемент 206 переважно розякий із множини різних типів адгезивів, кращим ширюється в кільцеву область 208, не надавлююадгезивом є Loctite. чи на трубку 202. Це обмежує можливість Як відзначалося вище, елемент 206 переважутворення ділянок високого тиску на внутрішній но розташовується концентрично з трубкою 202. поверхні трубки 202, що можуть викликати нерівФіг.17 показує поперечний розріз катетера 200, у номірний вихідний потік медикаменту в місці пораякому елемент206 концентрично поміщений у нення. Альтернативно елемент 206 може розшитрубку 202. Альтернативно елемент 206 може рорюватися і вступати в контакт із трубкою 202, і все зміщуватися суміжно з трубкою 202, як показано рівно досягати цілі дійсного винаходу. на Фіг.18. Конфігурація за Фіг.18 може бути просЕлемент 206 формується з пористого матерітішою у виготовленні, ніж конфігурація за Фіг.17, алу, що має середній розмір пори переважно в оскільки не треба центрувати елемент 206 у трубдіапазоні від 0,1 до 50 мікрон, і більш переважно ці 202. приблизно 0,45 мікрон. Радіальна ширина W кільФахівці зрозуміють із даного тут опису, що цевої області 208 переважно знаходиться в діапаелемент 206 може мати будь-яку бажану довжину і зоні від 0 до приблизно 0,005 мікрон, а більш пеможе проходити будь-яку відстань у інфузійній реважно приблизно 0,003 мікрон. Елемент 206 частині катетера 200. Наприклад, елемент 206 не може виконуватися з будь-якого з множини матеобов'язково проходить до дистального кінця трубріалів, у залежності від цілей пористості, гнучкості, ки 202. Додатково, проксимальний кінець елеменміцності і зносостійкості. Кращим матеріалом є ту 206 може розташовуватися або дистальне, або Mentek. проксимально по відношенню до проксимального Елемент 206 може бути закріплений усередині кінця інфузійної частини. трубки 202 за допомогою адгезиву. У одному варіПри використанні будь-яких катетерів за вианті виконання, як показано на Фіг.13, адгезив нащеописаними варіантами виконання, катетер моноситься на дистальний кінець елементу 206, же спочатку містити повітря в катетерній трубці. створюючи зв'язок із внутрішньою поверхнею дисНаприклад, катетер 200, показаний на Фіг.13, може тального кінця трубки 202. Переважно адгезив містити повітря усередині пористого матеріалу наноситься на проксимальному кінці інфузійної елементу 206. Уведення рідкого медикаменту в частини катетера 200 або поруч із ним. Додатково катетер змушує повітря випливати через вихідні адгезив може наноситися по окружності елементу отвори. Однак це може зайняти декілька годин. 206 у будь-якому подовжньому положенні, форЯкщо катетер уставлений у пацієнта з повітрям муючи кільцеподібний зв'язок із внутрішньою поусередині, і в катетер подається рідкий медикаверхнею трубки 202. Наприклад, у виконанні за мент, місце поранення пацієнта може одержати Фіг.13 забезпечується кільцеподібний зв'язок 214 мало медикаменту або взагалі не одержати медипроксимальніше інфузійної частини катетера 200. каменту доти, поки повітря не вийде з катетерної Можливі інші конфігурації. Наприклад, Фіг.14 покатрубки. Таким чином, переважно прогнати рідкий зує варіант виконання, у якому адгезив наноситься медикамент через катетер до уставляння катетера на дистальний кінець елементу 206, формуючи в пацієнта, щоб гарантувати, що все повітря визв'язок 216, а також у цілому в центрі інфузійної йшло із катетера до початку використання. Далі, частини, формуючи кільцеподібний зв'язок 218. за Фіг.19, у трубку катетера може бути уставлений Фіг.15 показує варіант виконання, у якому адгезив повітряний фільтр 224, відомий із рівня техніки, наноситься тільки на дистальний кінець елементу проксимально по відношенню до інфузійної части206, формуючи елемент 220. Фіг.16 показує варіни 226 катетера 200. Цей фільтр 224 запобігає ант виконання, у якому адгезив наноситься тільки проникненню небажаного повітря в інфузійну часна центр інфузійної частини, формуючи кільцепотину 226 катетера 220. 19 74552 20 Фіг.20 і 21 ілюструють катетерні трубки, що мідля направляючого дроту усередині або суміжно з стять подовжені вихідні отвори або щілини. Ці каописаними просвітами, як буде зрозуміло фахівтетерні трубки можуть використовуватися замість цям. катетерних трубок, показаних і описаних вище. Катетери за дійсним винаходом можуть викоФіг.20 показує трубку 230, що має вихідні отвори ристовуватися в різних медичних додатках. За або щілини 232, що подовжені в подовжньому наФіг.22 в однім із зразкових застосувань катетер 20 прямку трубки 230. Щілини 232 переважно забез(позначення 20 використовується для ідентифікапечуються по окружності трубки 230 у інфузійній ції катетера, але може бути використаний будьчастині катетера. У порівнянні з меншими вихідякий із вищеописаних катетерів) вставляється в ними отворами подовжені щілини 232 прагнуть кров'яний згусток 240 усередині вени або артерії збільшити швидкість потоку рідини, що виходить із 242. Переважно інфузійна частина катетера розкатетера, шляхом зменшення опору потокові, що ташовується в межах згустку 240 крові. Рідкий мейого зазнає рідина. Переважно щілини 232 можуть дикамент переважно вводиться в проксимальний бути орієнтовані подовжньо на корпусі катетера, кінець катетерної трубки. Медикамент переважно щоб не погіршувати структурну цілісність катетера виходить із катетера 20 з однаковою швидкістю по 200, що зрозуміло для фахівців. всій інфузійній частині, розчиняючи згусток 240. Фіг.21 показує трубку 234, що містить вихідні Як легко зрозуміють фахівці, будь-який з опиотвори або щілини 236, довжина яких збільшуєтьсаних тут варіантів виконання катетера може бути ся по довжині трубки у дистальному напрямку. У використаний у різних додатках, у тому числі, не в проілюстрованому варіанті виконання щілини, розпорядку обмеження, для блокування периферичташовані ближче до проксимального кінця інфуних нервів, внутрішньооболонкових інфузій, епідезійної частини трубки 234, коротші, ніж щілини, рмальних інфузій, внутрішньосудинних інфузій, розташовані ближче до дистального кінця інфузійвнутрішньоартеріальних інфузій і внутрішньосугної частини. Як і у виконанні за Фіг.8, катетерна лобових інфузій, а також при знеболюванні поратрубка 234 переважно забезпечує практично рівненої ділянки. номірну доставку рідини практично через усі вихіДо того ж, будь-які розкриті тут катетери модні щілини 236, за умови відносно високої швидкожуть сполучатися з рідинною лінією, що йде від сті потоку. Це відбувається за рахунок того, що інфузійного насоса, на противагу незалежному більший розмір більш дистальних щілин компенсує катетеру, сконструйованому для з'єднання або їхній збільшений опір потокові і падіння тиску. Інприкріплення до інфузійного насосу. шими словами, оскільки більш дистальні щілини Хоча винахід був розкритий у контексті визнабільші, ніж більш проксимальні щілини, через чених кращих варіантів виконання і прикладів, фабільш дистальні щілини потік йде з більшою швидхівцям буде зрозуміло, що дійсний винахід вихокістю, ніж якби вони були б того ж розміру, що і дить за рамки специфічних розкритих варіантів більш проксимальні щілини. Довжина щілин 236 виконання або інших альтернативних варіантів переважно поступово збільшується, що приводить виконання і (або) використання винаходу і його до практично рівномірної доставки рідини. Далі, очевидних модифікацій і еквівалентів. Таким чиподовжені щілини приводять у загальному випадку ном, об'єм дійсного винаходу, описаного тут, не до великих швидкостей вихідного потоку, як у виповинний обмежуватися вищеописаними варіанконанні за Фіг.20. тами виконання, а повинний визначатися тільки В усіх вищеописаних варіантах виконання канаступною формулою винаходу. тетерів може забезпечуватися незалежний просвіт 21 Комп’ютерна верстка Т. Чепелева 74552 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
