Катетер

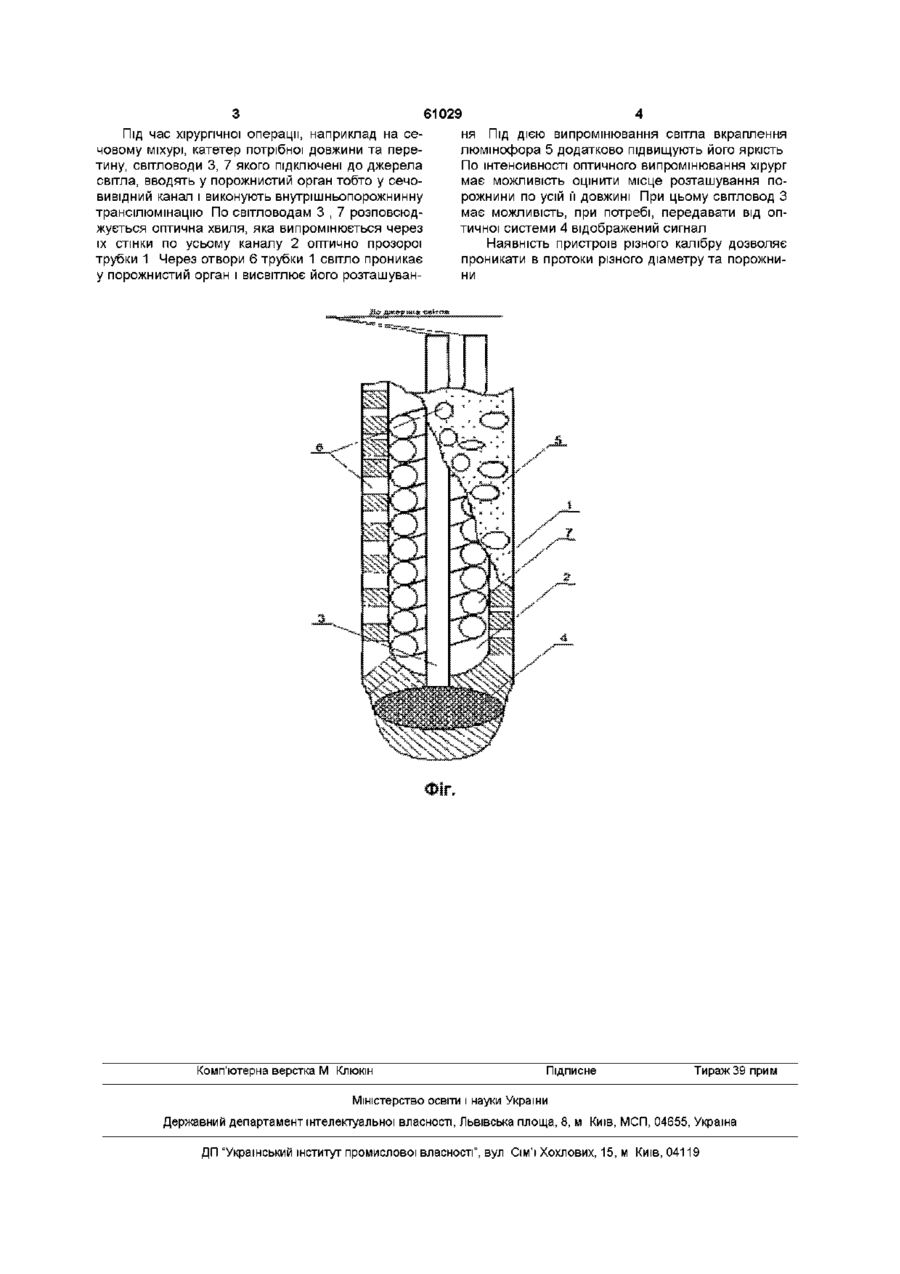

Катетер, виконаний з еластичної, гнучкої трубки з каналом, який містить світловод у вигляді стрижня та торцеву оптичну систему, який відрізняється тим, що трубка виконана перфорованою з оптично прозорого матеріалу з вкрапленням люмінофора, а в її канал вмонтований другий світловод у вигляді спіралі без зазорів між витками Винахід відноситься до медичної техніки, зокрема до медичного інструментарію і стосується катетерів , які використовуються у абдомінальній хірурги, торакальній хірурги, езофагоскопії та урологи, а також може застосовуватись для внутрішньопорожнинної лазеротерапп ВІДОМІ катетери, наприклад, « Катетер для обтураційної езофаго-рентгенографм та езофаготерапм, «пат України № 9496, по МПК5 А61 М 25/00 , А61М 31/00, Бюл №3,1996 Катетер містить наконечник, який має знімний стрижень з кулькою на одному КІНЦІ та зогнутою петлею на другому КІНЦІ ЗНІМНИЙ стрижень споряджений також пересічними різновеликими у перетині поздовжнім і поперечним каналами, рентгенопрозору трубку, у якій розташована задана КІЛЬКІСТЬ ТОНКИХ пружинних мандренів Найбільш близьким до заявляемого по сукупності ознак є універсальний зонд-дренаж у вигляді еластичної трубки з каналами та торцевою оптичною системою (див пат України №38118 А по МПК7 А61 М 25/00, Бил №4, 2001 р) Приведені аналог та прототип мають обмежену область їх використання, та недостатню візуалізацію досліджуваних порожнистих органів тіла при хірургічних втручаннях, що може привести до травмування стінки порожнистого органу В основу винаходу поставлено задачу створення такого катетера, використання якого дозволяло б поширити інформативність та візуалізацію, спектр діагностичних та штраопераційних досліджень завдяки удосконаленню оптичної системи катетера Такий технічний результат може бути досягнутий, як що в катетері, „ виконаному з еластичної, гнучкої трубки з каналом, який містить світловод у вигляді стрижня та торцеву оптичну систему, згідно з винаходом , трубка виконана перфорованою з оптично прозорого матеріалу з вкрапленням люмінофора, а в її канал вмонтований другий світловод у вигляді спіралі без зазорів між витками Таким чином перфорована трубка катетера з оптично прозорого матеріалу з вкрапленням люмінофора та додатковий світловод у вигляді спіралі поширюють інформативність та візуалізацію, забезпечують багаторазову індикацію місця та глибини досліджуваних порожнистих органів під час операції , що дозволяє суттєво підвищити якість роботи хірурга, запобігаючи травмувань стінки порожнистого органу На рисунку представлена конструкція катетера ( збільшена) Катетер складається з еластичної, гнучкої трубки 1 з каналом 2, який містить світловод 3 у вигляді стрижня, який прилягає до торцевої оптичної системи 4 у вигляді розсіювальної лінзи та металевого дзеркальця Трубка 1 виконана з оптично прозорого матеріалу, з вкрапленням люмінофора 5, перфорована з отворами 6 В канал 2 вмонтований другий світловод 7 у вигляді спіралі, виконаної без зазорів між витками, які прилягають до стінки каналу 2 Світловод 3 розташований у центрі каналу 2 Світловод и 3 і 7 при застосуванні катетера під'єднуються до джерела світла, наприклад, до лазера Катетер застосовується таким чином о (О Під час хірургічної операції, наприклад на сечовому міхурі, катетер потрібної довжини та перетину, світловоди 3, 7 якого підключені до джерела світла, вводять у порожнистий орган тобто у сечовивідний канал і виконують внутрішньопорожнинну трансілюмінацію По світловодам 3 , 7 розповсюджується оптична хвиля, яка випромінюється через їх стінки по усьому каналу 2 оптично прозорої трубки 1 Через отвори 6 трубки 1 світло проникає у порожнистий орган і висвітлює його розташуван Комп'ютерна верстка М Клюкш 61029 ня Під ДІЄЮ випромінювання світла вкраплення люмінофора 5 додатково підвищують його яркість По інтенсивності оптичного випромінювання хірург має можливість оцінити місце розташування порожнини по усій її довжині При цьому світловод З має можливість, при потребі, передавати від оптичної системи 4 відображений сигнал Наявність пристроїв різного калібру дозволяє проникати в протоки різного діаметру та порожнини Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
