Сошник

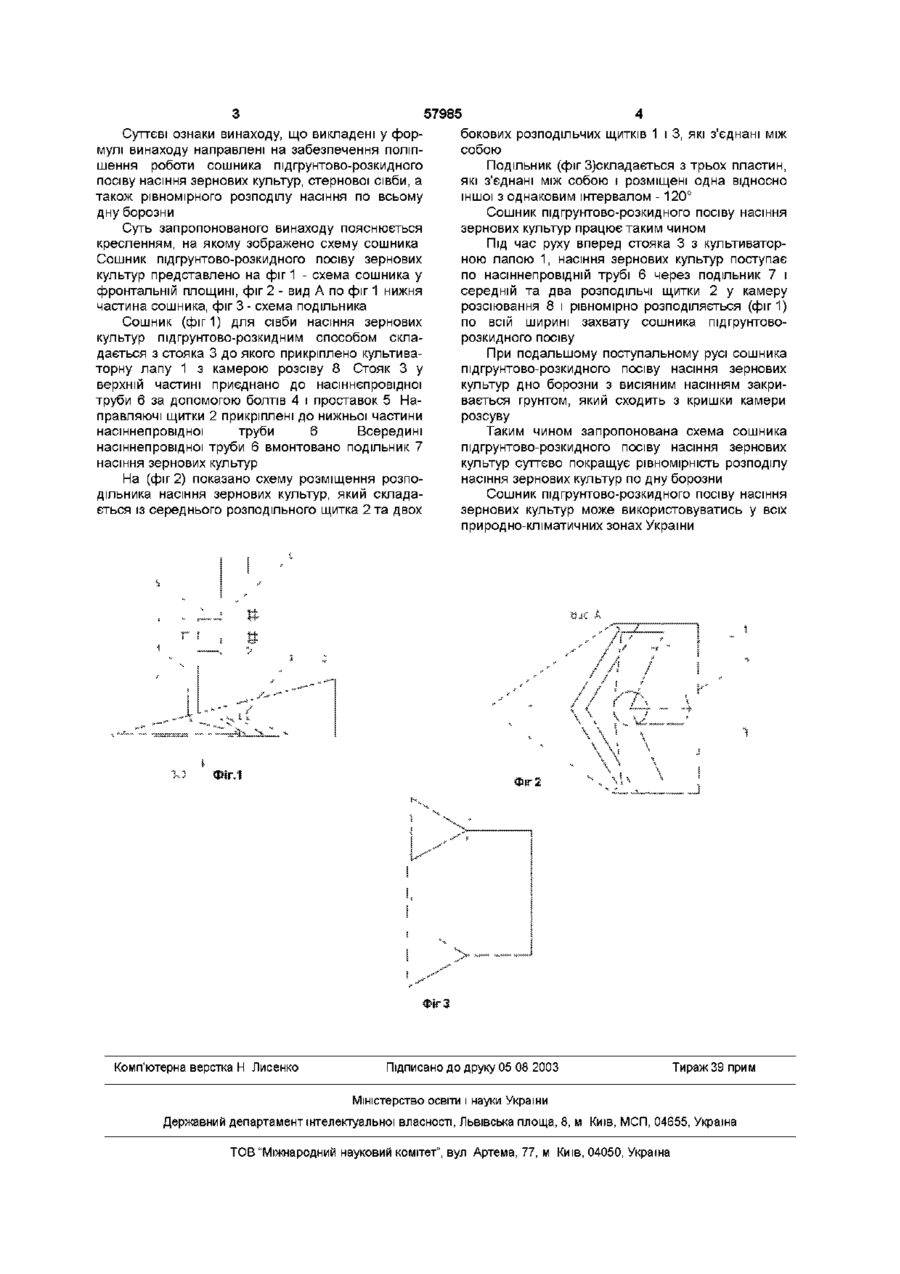

Сошник підгрунтово-розкидного посіву насіння зернових культур, що складається із стояка з культиваторною лапою та насіннєпровідної труби, подільника, камери розсіювання, що забезпечує рівномірний розподіл насіння зернових культур по всій ширині захвату сошника підгрунтоворозкидного посіву, який відрізняється тим, що в насіннєпровідній трубі вмонтований подільник, що складається із середнього та двох бокових розподільчих щитків Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до робочих органів сівалок і може бути застосований для підгрунтово-розкидного посіву зернових культур з розприділенням насіння по всій ширині дна борозни за допомогою подільника і напрямляючих щитків Відома конструкція сошника сівалки СЗС-2,1 [Сеялка-культиватор зерновая стерневая СЗС-2,1 Инструкция по устройству, сборке, эксплуатации и техническому уходу Целиноград, 1979] Сошник виготовлено у вигляді екстирпаторної плоскоріжучої лапи Він складається із стояка з культиваторною лапою та насінєпровідної трубки, подільника та камери розсіювання Сошник простий універсальний, одночасно здійснює передпосівний обробіток грунту і розкидний підґрунтовий посів, щоправда при незначній ширині стрічки розприділення насіння Недоліком такого сошника є те, що при ВИСІВІ насіння зернових культур рівномірність його розприділення по ширині захвату сошника не стабілізується Також відомий сошник для підгрунтоворозкидного висіву насіння і добрив (Патент Російської Федерації №2140140 кл А01С7/20, бюл №30, 1999р) Сошник складається із стояка, на якому закріплена лапа культиватора і два щитки та насіннєпровід з вмонтованим розсіювачем Недоліком такого сошника є те, що розміри розсіювача малі і тому насіння зернових культур не буде розподілятися по всій ширині його захва ту, а буде вкладатися на дно борозни лише по середині ширини захвату сошника Найбільш близьким аналогом до винаходу по технологічному процесу є сошник причіпної зернової сівалки-культиватора, яка призначена для сівби насіння зернових культур по стерневому фоні Конструктивними ВІДМІННОСТЯМИ являються те, що в заявленому винаході в насіннєпровідній трубі вмонтований подільник, який складається із середнього і двох бокових розподільчих щитків В основу винахода поставлена задача вдосконалення сошника підгрунтово-розкидного посіву зернових культур, в якому, застосувавши подільник, що розташований в насіннєпровідній трубі, забезпечується підгрунтово-розкидний посів з розподілом в подільнику насіння по всій ширині дна борозни Задачею винаходу є покращення конструкції вдосконаленого сошника підгрунтово-розкидного посіву зернових культур за рахунок кращої рівномірності розподілу насіння по всьому дну борозни В середину труби вмонтовано подільник із середнім і двома боковими щитками Суттєві ознаки винаходу стояк з культиваторною лапою, насіннепровідна труба, камера розсіювання, подільник, що складається із середнього та двох бокових розподільчих щитків, направлені на забезпечення поліпшення роботи сошника підгрунтово-розкидного посіву насіння зернових культур, стернової сівби, а також рівномірного розподілу насіння по всьому дну борозни ю 00 ю 57985 Суттєві ознаки винаходу, що викладені у формулі винаходу направлені на забезпечення поліпшення роботи сошника підгрунтово-розкидного посіву насіння зернових культур, стернової сівби, а також рівномірного розподілу насіння по всьому дну борозни Суть запропонованого винаходу пояснюється кресленням, на якому зображено схему сошника Сошник під грунтово-розкид ного посіву зернових культур представлено на фіг 1 - схема сошника у фронтальній площині, фіг 2 - вид А по фіг 1 нижня частина сошника, фіг 3 - схема подільника Сошник (фіг 1) для сівби насіння зернових культур під грунтово-розкид ним способом складається з стояка 3 до якого прикріплено культиваторну лапу 1 з камерою розсіву 8 Стояк 3 у верхній частині приєднано до насіннєпровідної труби 6 за допомогою болтів 4 і проставок 5 Направляючі щитки 2 прикріплені до нижньої частини насіннєпровідної труби 6 Всередині насіннєпровідної труби 6 вмонтовано подільник 7 насіння зернових культур На (фіг 2) показано схему розміщення розподільника насіння зернових культур, який складається із середнього розподільного щитка 2 та двох бокових розподільчих щитків 1 і 3, які з'єднані між собою Подільник (фіг 3)складається з трьох пластин, які з'єднані між собою і розміщені одна відносно іншої з однаковим інтервалом -120° Сошник підгрунтово-розкидного посіву насіння зернових культур працює таким чином Під час руху вперед стояка 3 з культиваторною лапою 1, насіння зернових культур поступає по насіннепровідній трубі 6 через подільник 7 і середній та два розподільчі щитки 2 у камеру розсіювання 8 і рівномірно розподіляється (фиг 1) по всій ширині захвату сошника підгрунтоворозкидного посіву При подальшому поступальному русі сошника підгрунтово-розкидного посіву насіння зернових культур дно борозни з висіяним насінням закривається грунтом, який сходить з кришки камери розсуву Таким чином запропонована схема сошника підгрунтово-розкидного посіву насіння зернових культур суттєво покращує рівномірність розподілу насіння зернових культур по дну борозни Сошник підгрунтово-розкидного посіву насіння зернових культур може використовуватись у всіх природно-кліматичних зонах України «Г.1 Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
