Гіпсова плита та спосіб її виготовлення

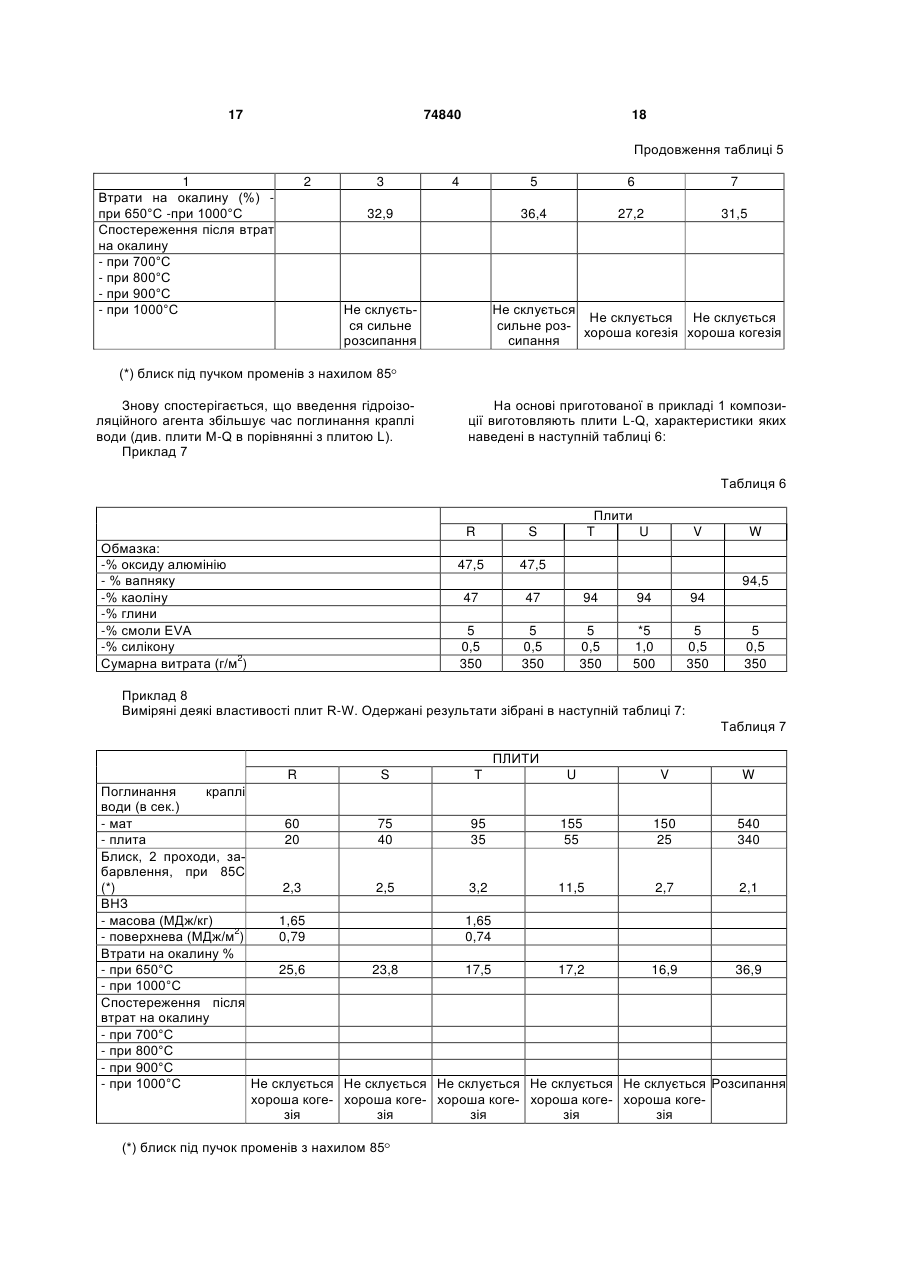

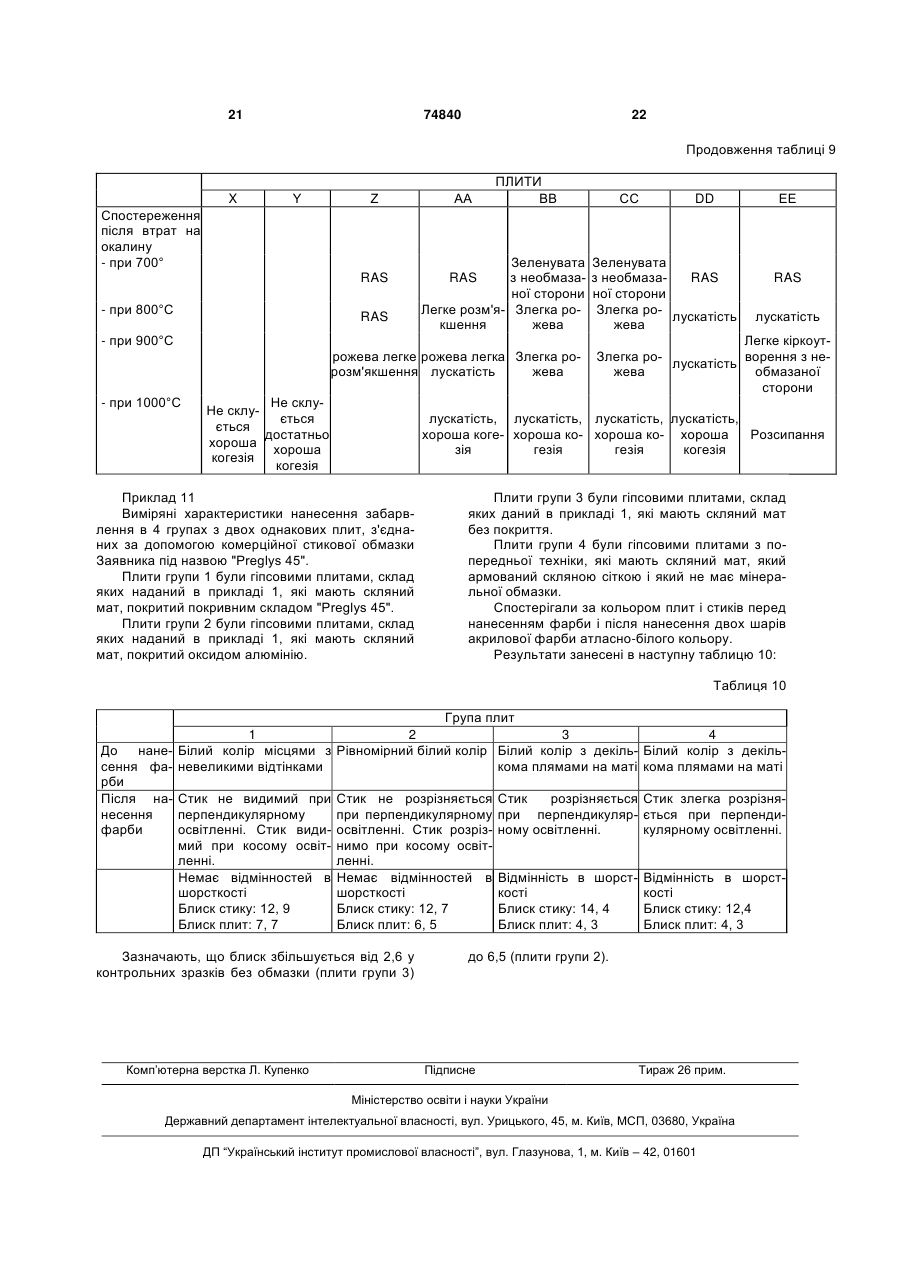

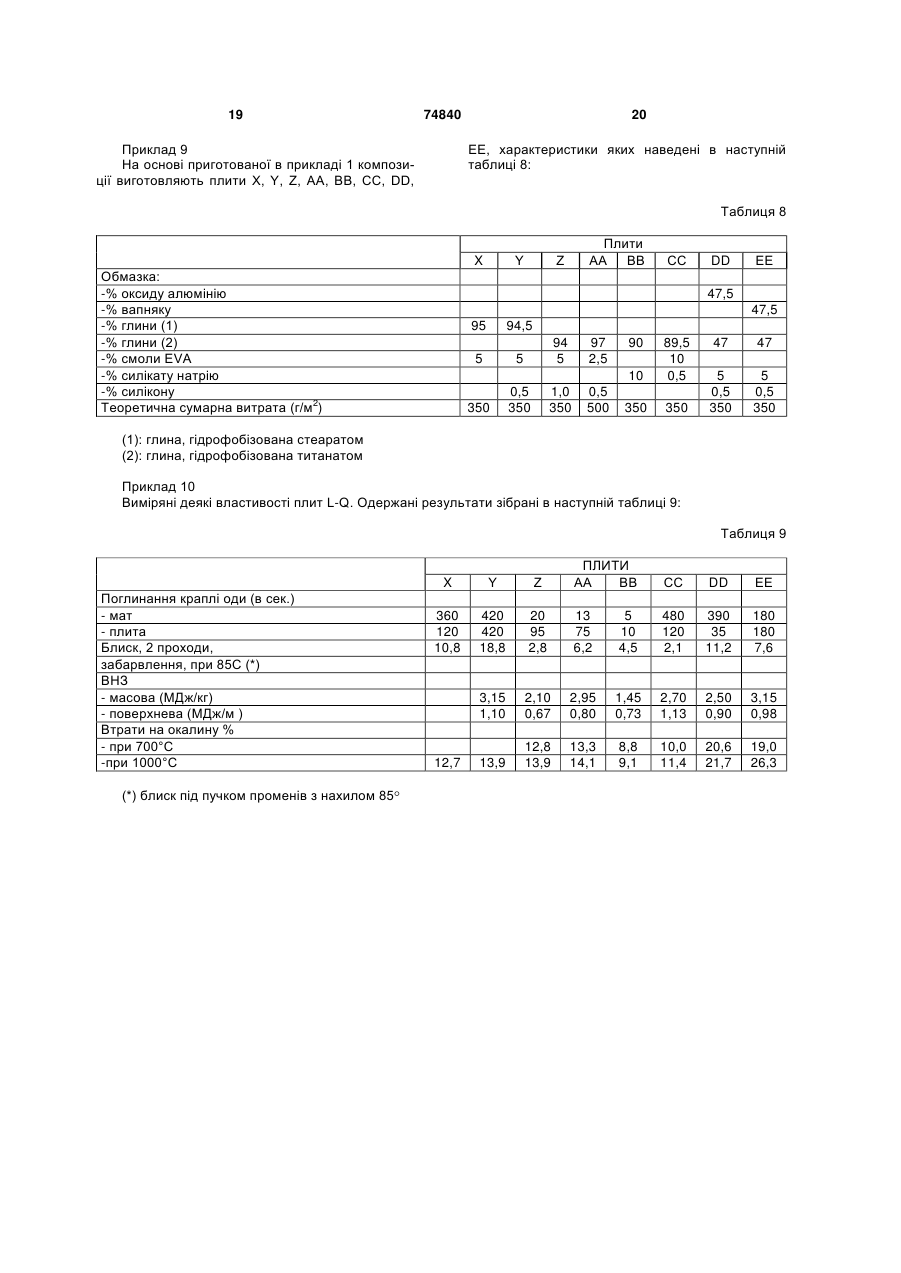

1. Гіпсова плита з серцевиною на основі гіпсу, яка відрізняється тим, що вона має на принаймні одній зі своїх сторін облицювання, що складається з скловолоконної мати з покриттям по своїй зовнішній поверхні з покривного складу, який містить мінеральний наповнювач, який вибраний з групи, що складається з гідратованого оксиду алюмінію, карбонату кальцію та їх суміші, і органічне зв'язуюче. 2. Гіпсова плита за п. 1, яка відрізняється тим, що мінеральним наповнювачем є гідратований оксид алюмінію. 3. Гіпсова плита за п. 1, яка відрізняється тим, що мінеральним наповнювачем є суміш гідратованого оксиду алюмінію та карбонату кальцію з ваговим співвідношенням: гідратований оксид алюмінію/карбонат кальцію 50/50. 4. Гіпсова плита за одним із попередніх пунктів, яка відрізняється тим, що органічне зв'язуюче відноситься до вінілового типу. 5. Гіпсова плита за п. 4, яка відрізняється тим, що органічним зв'язуючим є етиленвінілацетатна смола. 6. Гіпсова плита за одним із попередніх пунктів, яка відрізняється тим, що покривний склад включає також гідроізоляційний агент. 7. Гіпсова плита за п. 6, яка відрізняється тим, що гідроізоляційний агент вибраний з групи, яка складається з фторовуглеців і силіконових масел. 8. Гіпсова плита за п. 7, яка відрізняється тим, що її мата покрита покривним складом, який при 2 (19) 1 3 74840 4 19. Скловолоконна мата за п. 14, яка відрізняєтьня приготованої таким чином пасти на щонайменся тим, що гідроізоляційний агент вибраний з груше одну скловолоконну мату з покриттям, а саме пи, яка складається з фторовуглеців і силіконових на непокриту сторону цієї мати, з подальшим фомасел. рмуванням і нанесенням покриття на зовнішню 20. Скловолоконна мата за п. 14, яка відрізняєтьповерхню утвореного шару пасти з використанням ся тим, що покривний склад приготований розбавдругої скловолоконної мати з покриттям; в деяких ленням суміші, яка складається з 90-98 % гідратовипадках формування бортів на виготовленій плиті ваного оксиду алюмінію, 1-9 % вінілової смоли, шляхом пресування свіжовиготовленої плити за переважно EVA, і 0,1-1 % фторовуглецю або силідопомогою профільованих стрічок, причому форконового масла. мування бортів полягає, зокрема, в стоншенні бор21. Скловолоконна мата за одним із пп. 14-20, яка тів плити; затвердіння в присутності води сульфавідрізняється тим, що покривний склад проникає ту кальцію, що гідратується, на виробничій лінії, в на 30-70 % товщини скловолоконної мати. процесі чого смуга плити з сульфату кальцію, що 22. Скловолоконна мата за одним із пп. 14-21, яка гідратується, переміщається по конвеєру; розрівідрізняється тим, що вагова витрата покриття зання смуги в кінці лінії на відрізки заданої довжистановить від 200 до 300 г/м2. ни і сушіння одержаних плит. 23. Спосіб виготовлення гіпсової плити за одним із 24. Витяжна труба, яка містить гіпсову плиту за пп. 1-13, який включає в основному такі стадії: будь-яким з пп. 1-13. приготування гіпсової пасти змішуванням різних 25. Труба за п. 24, яка являє собою димовідвідну складових композиції з водою в мішалці; нанесентрубу або вентиляційну трубу. Даний винахід відноситься до гіпсової плити, зокрема до гіпсової плити зі значно підвищеною вогнестійкістю, а також до способу виготовлення такої гіпсової плити. Використання гіпсових плит для виготовлення перегородок, обшивок вертикальних або похилих елементів або для виготовлення підвісних або не підвісних стель є добре відомим. Ці плити звичайно складаються з по суті гіпсової серцевини, покритої з обох сторін листом, що виконує функцію каркаса та одночасно облицювання, і яка може складатися з картону або мата, виконаного з мінеральних волокон. У заявці ЕР № 0470914 була запропонована призначена для захисту від пожежі плита, сторони якої покриті армуючим матеріалом на основі ниток і/або волокон мінерального і/або вогнетривкого матеріалу. У патенті US №4647496 описана система зовнішньої ізоляції для будівель, яка має опорну поверхню з гіпсу зі скляним матом і клейовим матеріалом, з внутрішньою поверхнею якого з'єднаний ізолюючий матеріал, у якого по суті відсутні крізні канали, і зовнішню поверхню, на якій знаходиться зовнішній облицювальний матеріал. Опорна гіпсова поверхня може бути гіпсовою плитою, яка має гіпсову серцевину, покриту з обох сторін матом з пористого скла. Європейська патентна заявка № ЕР-А-755903 відноситься до будівельної плити, яка має підвищену вогнестійкість, обидві сторони якої покриті скловолоконною оболонкою і яка складається із суміші напівгідрату , який містить від 0,2 до 0,5% мас інгібітору та галунів у ваговому відношенні від 75:25 до 40:60, і який твердне в присутності води. Скловолоконні оболонки можуть бути покриті по їх зовнішніх поверхнях додатковим тонким покриттям, яке складається з суміші, яка містить в основному сульфат кальцію-напівгідрат β або ангідрити і невеликі кількості органічного зв'язуючого. Це додаткове покриття дозволяє легко і задовільним чином реалізувати спосіб на звичайних установках по виробництву гіпсових плит з картоном. Крім того, воно забезпечує герметизацію скловолоконних оболонок, завдяки чому ніякий матеріал, що містить галуни, не може проникнути з серцевини плити до зовнішньої сторони скловолоконної оболонки. Задачею винаходу є створення гіпсової плити, в якій знижена втрата скляних волокон при її використанні і яка облицьована матом зі скляних волокон, при цьому поліпшений зовнішній вигляд поверхні плити, збільшена її придатність для нанесення фарби, а також поліпшені характеристики відносно реакції на вогонь і вогнестійкість. Це досягається тим, що гіпсова плита, зокрема така, яка має підвищену вогнестійкість, має серцевину на основі гіпсу, має на, принаймні, одній зі своїх сторін облицювання, яке складається з скловолоконного мата, який покритий по своїй зовнішній поверхні покривним складом, який містить: - мінеральний наповнювач за винятком сульфатів кальцію, що гідратуються; і - органічне або мінеральне зв'язуюче. Другим предметом винаходу є скловолоконний мат, покритий покривним складом, який містить: - мінеральний наповнювач за винятком сульфатів кальцію, що гідратуються; - органічне або мінеральне зв'язуюче; і - гідроізолюючий засіб. Нарешті, третім предметом винаходу є спосіб виготовлення гіпсової плити, яка містить, щонайменше, один скловолоконний мат, покритий як описано вище. Гіпсові плити за винаходом характеризуються, таким чином, кращим станом поверхні, ніж стан поверхні існуючих гіпсових плит. При цьому відразу ж відмічається рівномірність лиття облицювання плити, а також відсутність прожилків на зовнішній стороні плити. Нарівні з цим вища нагрівальна здатність плит за винаходом, як правило, істотно нижче нагріва 5 74840 6 льної здатності існуючих плит. непереплетені скляні волокна наносять зв'язуюче Крім того, температура плавлення або руйну(вінілову, акрилову або меламінову смолу). Лист вання облицювання плити зростає від 700°С (в після цього сушать при приблизно 140°С для виіснуючих плитах) до 1000°С (згідно з винаходом). далення залишкової води та зшивання зв'язуючоДо того ж скляні волокна матів не відділяютьго. Виробнича лінія завершується пристроями для ся, оскільки вони добре склеєні. намотування та нарізки на різну довжину. Нарешті, характеристики процесу фарбування Такий спосіб описаний в різних публікаціях, зоє задовільними: практично не спостерігається різкрема в патентній заявці на ім'я Schuller. ниці в забарвленні між плитою і стиком, а провеОднією з властивостей описаного вище мата є дення фарбування не вимагає спеціальної підгообмеження просочування пастоподібної гіпсової товки підкладки. композиції в процесі виготовлення плит. Мат звиІнші ознаки та переваги винаходу будуть дечайно гідрофобізують і він відіграє ту саму роль, тально описані в наведеному нижче викладі. що і силіконовий лист, що видаляється, описаний Під «гіпсом» в даному описі потрібно розуміти в документі DE-A-2008744. продукт, який утворюється при зв'язуванні води та Цей мат може, крім того, мати додаткове гідзатвердінні здатного гідратуватися сульфату карофобне і/або гідроізоляційне покриття у відповідльцію, тобто безводного сульфату кальцію (ангідності зі способом, описаним, наприклад, в патенриту II або III) або сульфату кальцію-напівгідрату тах US-P-5397631 та US-P-5552187. Так, мат за (СаSО4,½Н2О) в кристалічній формі α або β. Ці винаходом може мати покриття типу (і) емульсії сполуки добре відомі фахівцям і звичайно їх одервіск/асфальт; (іі) полісилоксану; (ііі) висушеного жують випаленням гіпсу. латексу, що містить смолу, зокрема полі(вініліденСерцевина плити звичайно містить мінеральні співполімер); (iv) 15-35% мас. твердої смоли, 20і/або вогнетривкі волокна, які переважно є склово65% мас. наповнювача і до 5%мас. домішки, виблокном. Ці волокна можуть бути короткими (в сераної з пігменту, загусника, протипінячої домішки, редньому 3-6мм) або ж довгими (в середньому 10консерванту та їх суміші. Покриття може бути та24мм), або мати проміжні розміри. ким, що воно не пропустить жодне волокно мата Зокрема, використовують волокна, одержані зі (поверхня покриття є гладкою) і/або таким, що скла типу Е, які можуть знаходитися в двох форповерхневе поглинання, виміряне за допомогою мах, одна з яких має назву "ровінг" і являє собою модифікованого тесту Cobb (описаного в патенті нитки, які поставляються на бобінах і які розрізаUS-P-5397631, колонка 9, рядки 15-48) нижче 2,4г, ються перед введенням в звичайний цикл змішупереважно нижче 0,5г, і/або є відповідним для вання сульфату кальцію, здатного гідратуватися, з зчеплення з цементом на основі портландцементу. водою, а інша форма являє собою заздалегідь Це покриття може бути, зокрема, одержане наненарізані нитки, які дозують перед змішуванням сенням латексу з подальшим сушінням. сульфату кальцію, здатного гідратуватися, з воМінеральний наповнювач може бути вибраний дою. з групи, в яку входять мінеральні наповнювачі, що Переважно використовують волокна, що мавиділяють воду (структурну або кристалізаційну), ють довжину 13мм і діаметр 13μΜ. такі як гідратований оксиду алюмінію, карбонат Основна функція скловолокна полягає у накальцію, білий каолін, глини та їх суміші. данні механічної стійкості при високій температурі, Переважно використовують глини, стан поверщо дозволяє зберегти когезію прожареного гіпсу. хні яких модифікують наданням гідроізолюючих Серцевина гіпсової плити може також містити властивостей, наприклад, за допомогою стеаратів мінеральні домішки, які поліпшують просторову або титанатів. стійкість і термічні характеристики гіпсової плити. Переважно використовують білі та тонкодисСерцевина гіпсової плити може також містити персні наповнювачі, тобто такі, гранулометрія яких суміш домішок, що поліпшують водостійкість, зокнижче 40µм, зокрема нижче 20µм. рема гідрофобізуючих і/або гідроізоляційних доміЯк переважний варіант наповнювача викорисшок. Можна назвати домішки, що згадуються у товують або суміш гідратованого оксиду алюмінію патенті US-P-5220762, а саме органогідрополісита глини з масовим відношенням оксиду алюмілоксан. нію/глина від 30:70 до 70:30, або суміш гідратоваСкловолоконну мату виготовляють головним ного оксиду алюмінію і каоліну з масовим відночином прожарюванням суміші аморфного кремнешенням оксиду алюмінію/каолін від 30:70 до 70:30, зему, вапна, польового шпату, силікату натрію, або чистий оксиду алюмінію. бору і/або інших інгредієнтів, що дозволяє одержаЗв'язуюче може бути органічним або мінерати гальку, яку потім переплавляють і витягують за льним. допомогою намотувальної системи до одержання Як органічне зв'язуюче може бути використане ниток діаметром 10μΜ, які розрізають на відрізки зв'язуюче вінілового типу, наприклад смола етидовжиною 12мм. лен/вінілацетат. Виготовлення скловолоконної мати у безпереУ загальному випадку, як зв'язуюче можуть бурвному режимі основане на так званому «вологоти також названі співполімери етилен/вінілацетат му способі», досить близькому до способів вигото(пластифіковані або непластифіковані EVA), етивлення паперу і добре відомому фахівцям. Суміш, лен/вінілверсатат, вінілацетат/вінілверсатат, поліяка містить приблизно 5% скловолокна, воду і різні акрилові сполуки, співполімери вінілацедомішки вміщують на формувальний стіл, на якотат/акрилові мономери, співполімери стирольні му здійснюється фільтрація за допомогою «водямономери/акрилові мономери, потрійні співполіної камери». Після попереднього формування на мери вінілацетат/вінілверсатат/акрилові мономери 7 74840 8 та їх суміші. шим формуванням і нанесенням покриття на зовЯк мінеральне зв'язуюче можна використати нішню поверхню пасти з використанням другого зв'язуюче типу лужного силікату, наприклад силіармуючого матеріалу, переважно другого обмазакат натрію або силікат калію. ного скляного мата; Переважно використовують зв'язуюче вініло- в деяких випадках формування бортів на вивого типу, яке мало чутливе до повторного звологотовленій вище плиті шляхом пресування свіжоження (що звичайно призводить до утворення в виготовленої плити за допомогою профільованих скляному маті складок). стрічок, причому формування бортів полягає, зокГідроізоляційний агент може бути вибраний з рема, в зменшенні бортів плити; групи, яка включає фтор вуглеці та силіконові ма- затвердіння в присутності води сульфату касла. льцію, що гідратується, на виробничій лінії, в проЗгідно з переважним варіантом здійснення вицесі чого смуга плити з сульфату кальцію, що гіднаходу, покривний склад містить: ратується, переміщається по конвеєру; - від 85 до 99% мінерального наповнювача, що - розрізання смуги в кінці лінії на відрізки задаявляє собою або суміш гідратованого оксиду алюної довжини; і мінію і глини з масовим відношенням оксиду алю- сушіння одержаних плит. мінію/глина від 30:70 до 70:30, або суміш гідратоВинахід особливо придатний для гіпсових ваного оксиду алюмінію і каоліну з масовим плит, склад серцевини яких і виготовлення описані відношенням оксиду алюмінію/каолін від 30:70 до в згаданій вище європейській патентній заявці ЕР70:30, або чистий оксиду алюмінію; А-0470914. - від 0,1 до 1% фторовуглецю або силіконовоВинахід особливо придатний для гіпсових го масла; плит, склад серцевини яких є таким: - воду або інший розчинник. - від 55 до 92% сульфату кальцію, що гідратуОсобливо переважними є покривні склади, ється; приготовані розбавленням суміші, яка складаєть- від 0,1 до 5% мінеральних і/або вогнетривких ся з: волокон; - від 90 до 98% гідроксиду алюмінію; - від 3 до 25% мінеральної домішки; - від 1 до 9% вінілової смоли, наприклад EVA; - від 1 до 5% неспученого вермикуліту; - від 0,1 до 1% фторовуглецю або силіконово- від 3 до 15% гідратованого оксиду алюмінію. го масла. Згідно з одним з переважних варіантів здійсЗгідно з винаходом, на склоловолоконну мату нення винаходу, природу і кількість мінеральної наносять визначений вище покривний склад. домішки підбирають таким чином, щоб композиція Обмазування скловолоконної мати проводять для гіпсової плити містила не більше 2% кристаліна спеціальній лінії, використовуючи операції змічного кремнезему і/або не більше 1% альвеоляршування рідкої пасти, нанесення цієї пасти на мат ного (тобто такого, що має кристали розміром метрадиційним способом проклеювання і сушіння нше 5μΜ) кристалічного кремнезему. Така при температурі, що залежить від типу обмазки. композиція має ту перевагу, що вміст в ній кристаТаке обмазування створює, як правило, в маті лічного, зокрема альвеолярного, кремнезему відасиметрію, оскільки обробку проводять на частині повідає рекомендаціям Міжнародного агентства з його товщини, звичайно до глибини від 30 до 70% ракових досліджень, згідно з якими потрібно мактовщини мата і, як правило, до приблизно 50%. симально знижувати використання альвеолярного Вагова витрата обмазки переважно становить кристалічного кремнезему, оскільки припускається, від 200 до 300г/м2. що ця сполука має максимальну токсичність. Цей спосіб також описаний в різних публікаціМінеральні і/або вогнетривкі волокна є переях, зокрема в патентних заявках на ім'я Schuller. важно скловолокном. Волокна можуть бути коротВстановлено, що обмазування (наприклад, з кими (в середньому від 3 до 6мм) або довгими (в розрахунку на 250г/м2) наповнювачем (наприклад середньому від 10 до 24мм) або мати проміжні білим або дуже слабко забарвленим наповнюварозміри. Переважно використовують скловолокно чем), незалежно від його природи, в комбінації з з волокнами однієї і тієї самої довжини, яка доріворганічним зв'язуючим (наприклад в кількості 5%) нює 13 ± 5мм. дозволяє значно зменшити пористість і проникЗокрема використовують волокна, виготовлені ність скляного мата. зі скла типу Е, які можуть бути в двох формах, одВнаслідок цього вдається уникнути будь-якого на з яких має назву "ровінг" і являє собою нитки, локального проходу гіпсу, забезпечуючи при цьоякі поставляються на бобінах і які розрізаються му, завдяки наданої скловолоконної мати асиметперед введенням в звичайний цикл змішування рії, гомогенне зчеплення між скляним матом і серсульфату кальцію, що гідратується, а інша форма цевиною гіпсової плити. являє собою заздалегідь нарізані нитки, які дозуНарешті, третім предметом винаходу є безпеють перед змішуванням сульфату кальцію, що рервний спосіб виготовлення гіпсових пластин, що гідратується. включає в основному такі стадії: Переважно використовують волокна, що ма- приготування гіпсової пасти змішуванють довжину приблизно 13мм (± 5мм) і діаметр ням різних складових композиції з водою в мішалприблизно 13 мікрометрів (± 5μΜ). ці: Основна функція скловолокна полягає в на- нанесення приготованої таким чином пасти данні механічної міцності при високій температурі, на щонайменше один покритий скляний мат, а що дозволяє зберігати когезію прожареного гіпсу. саме на непокриту сторону цього мата, з подальЯк мінеральна домішка можуть бути викорис 9 74840 10 тані численні глини. Переваги, які дають глини, тної виділятися між 200 та 400°С (в той час як гіпс полягають, з одного боку, в тому, що вони виділямістить приблизно 20% води, що виділяється при ють воду (конституційну воду), що знаходиться в їх приблизно 140°С). складі, коли їх нагрівають до температур в межах Переважно згідно з винаходом композиція гіпвід 100 до 600°С, і, з іншого боку, в тому, що вони су може крім того містити до 4%, конкретніше від 1 компенсують термічну усадку гіпсу завдяки своїй до 4%, борної кислоти, оскільки цей продукт втраздатності розшаровуватися. чає свою конституційну воду, починаючи з 100°С, Природу і кількість мінеральної домішки підщо є перевагою, оскільки посилює вогнестійкість бирають переважно таким чином, щоб композиція гіпсової плити. З іншого боку, борна кислота модля гіпсової плити містила не більше 2% кристалідифікує кристалічну структуру гідратованого сучного кремнезему і/або не більше 1% альвеолярльфату кальцію сприятливим чином з точки зору ного кристалічного кремнезему. термічної усадки. Таким чином, переважно використовують міКомпозиція за винаходом може бути приготонеральну домішку, яка містить не більше 7,5% вана шляхом змішування (на 100мас. частин комальвеолярного кристалічного кремнезему. позиції): Як мінеральна домішка може бути використа- від 55 до 92мас. частин сульфату кальцію, на мінеральна домішка, що містить в основному що гідратується; глинистий матеріал, кількість кристалічного крем- від 0,1 до 5мас. частин мінеральних і/або вонезему в якому становить не більше приблизно гнетривких волокон; 15% від маси мінеральної домішки, і додатковий - від 3 до 25мас. частин мінеральної домішки; інертний мінерал, сумісний з глинистим матеріа- від 1 до 5мас. частин неспученого вермикулілом, що диспергується в затверділій гіпсовій підкту; ладці. - від 3 до 15мас. частин гідратованого оксиду Може бути, наприклад, використана мінеральалюмінію. на домішка, яка містить як глинистий матеріал Переважна згідно з винаходом композиція має каолін, іліт, кварц і, як додатковий мінерал, долонаступні переваги: міт. Зокрема, використовують мінеральну домішку, - склад композиції може бути легко підібраний яка має такий склад (в % мас. по відношенню до так, щоб композиція була в формі рідкої пасти, яку загальної маси мінеральної домішки): потім перетворюють, переважно в безперервному - 25% каоліну, режимі, в гіпсову плиту на обладнанні, що тради- 10% іліту, ційно використовується для виробництва подібно- 15% кварцу, го типу; - 50% доломіту. - композиція забезпечує ефективний захист від Хімічний склад цієї домішки після прожарюпожежі: наприклад плити за винаходом товщиною вання є таким (в %): порядку 12,5мм і з щільністю порядку 0,88г/см3 - SiO2: 43 гарантують стійкість до вогню протягом більше 2 - ТіО2: 1,1 годин; - Аl2О3: 15 - завдяки хорошій просторовій стійкості плити -Fe2O3: 1,6 за винаходом зберігають після випробування на - К2О: 1,2 вогнестійкість хороший загальний вигляд без гли- СаО: 23 боких тріщин і мають хорошу механічну міцність - MgO: 14. (така поведінка є цінною при застосуваннях, що Її гранулометрія виражається у відходах розвимагають високого ступеня захисту від пожежі, міром більше 63μΜ меншому 15%. наприклад у витяжних вентиляційних та димовідВтрати на окалину при 900°С становлять відних трубах, де потрібна герметичність для га26,5%. рячих газів при підвищеному тиску); Переважно згідно з винаходом композиція гіп- результати випробувань гіпсових плит за вису містить неспучений вермикуліт, яким є силікат находом на реакцію по відношенню до вогню є алюмінію, а також залізо і магній в формі пластидуже хорошими: коли ці плити піддають дії джеренок, які спучуються при температурі вище 200°С, ла випромінювання і/або спеціального пальника в що дозволяє компенсувати усадку гіпсу. Крім того, певних умовах (протягом 20хв.), здатних спричинеспучений вермикуліт поліпшує термостійкість нити запалення газів, що виділяються, і поширенгіпсу. ня горіння, не було помічено запалення, а пошкоПереважно використовують мікронізований дження цих плит виявилося тільки поверхневим; неспучений вермикуліт, тобто такий вермикуліт, в по завершенні цього випробування гіпсові плити за якому всі зерна мають розмір менше 1 мм. Це дає винаходом все ще здатні зупинити поширення ту перевагу, що створюється можливість кращого пожежі; розподілу вермикуліту в масі гіпсу і уникається - завдяки своїй легкості і здатності бути піддарізке спучування, що призводить до структурних ною обробці (різання, забиття цвяхів, загвинчуванпорушень. ня гвинтів, пробивання отворів, загвинчування Гідратований оксиду алюмінію (або тригідрокгвинтів зі склеюванням тощо) плита легко встаносид алюмінію) використовують переважно в тонкій влюється на місце; доцільно, щоб вона мала стогранулометрії (середній діаметр приблизно 10цм). ншені борти, за допомогою яких можуть робити Вона забезпечує протікання ендотермічної реакції, надійні зчленування між плитами за допомогою яка доповнює ендотермічну реакцію гіпсу, завдяки стикових обмазок для гіпсової плити, що відновмісту приблизно 35% кристалізаційної води, здасяться, наприклад, до типу обмазок, що викорис 11 74840 12 товуються для плит з картонним покриттям, і пеПриклади реважно вогнетривких стикових обмазок; можлиНаступні приклади наведені нижче виключно вості для обробки конструкційних елементів, викояк ілюстрація і ні в якому разі не мають обмежувананих з використанням плит за винаходом, також льного характеру. різноманітні, зокрема це забарвлення, забарвлеВикористаний в прикладах гідратований оксиний папір і т.д.; ду алюмінію являє собою тригідрат оксиду алюмі- плита має необхідні в області будівництва нію АІ(ОН)3, з наступними (віднесеними до сухого експлуатаційні характеристики, такі як жорсткість гідрату) характеристиками: на вигин, механічна стійкість до важких ударів, Білизна: 92% вологостійкість і відсутність повзучості в присутноВологість: 0,2% сті вологи або під дією власної ваги в тому випадУявна щільність: 0,8г/см3 ку, коли плита монтується на стелі; Гранулометрія: d50 = 10μΜ - нарешті, завдяки тому, що плита може бути Відходи розміром більше 45μм: менше 1% виготовлена за допомогою простого і добре відоВаговий вміст АІ2О3: 65% мого в області гіпсових плит способу і, крім того, Ваговий вміст Н2О: 35% завдяки тому, що початкові матеріали, які її склаУ тому, що стосується характеристик, які віддають, досить дешеві, гіпсова плита за винаходом носяться до вогнестійкості плит за винаходом, з має перевагу, що полягає в її помірній собівартосних розрізнюють наступні: ті. a) реакція на вогонь, в якій враховується поХороші характеристики одержані для наступведінка матеріалів, схильних до локального вплиної композиції: ву вогню. У разі гіпсової плити головним елемен- від 70 до 80% сульфату кальцію-напівгідрату, том для оцінки є облицювання; що гідратується; b) вогнестійкість, в якій враховується поведін- 1% скловолокна; ка конструкцій, на які впливає повністю розвине- від 10 до 15% описаної вище глини, що скланий вогонь. У робочу характеристику конструкції дається з 25% каоліну, 10% іліту, 15% кварцу і робить свій внесок серцевина облицювання гіпсо50% доломіту; вих плит. Внесок облицювання в характеристику - від 2 до 4% мікронізованого неспученого довогнестійкості гіпсової плити за винаходом обмеломіту; жується руйнуванням або розплавленням склово- від 6 до 10% гідратованого оксиду алюмінію; і локонної мати. Це рівною мірою відноситься як до - від 0 до 2% борної кислоти. зовнішнього облицювання, яке безпосередньо Очевидно, що за умови додержання пропорзазнає дії пожежі, так і до облицювання на внутріцій, що стосуються кожної з основних складових, в шній стороні плити, яка сприяє механічній стійкості композицію за винаходом можуть бути додатково до нагріву. введені спеціальні домішки, що звичайно викорисПриклад 1 товуються для полегшення введення інших склаВідповідно до європейської патентної заявки дових або для надання композиції особливих доЕР-А-0470914, що цитується вище, приготована даткових властивостей. Як приклад таких домішок така композиція: можна назвати розріджувачі, спінюючі агенти, при- 76% сульфату кальцію, що гідратується, скорювачі тужавіння і гідроізоляційні агенти. (одержаного при прожарюванні в промислових Винахід дозволяє виготовляти поліпшені виумовах десульфогіпсу (FGD)); тяжні труби, а саме димовідвідну трубу (вогонь - 1% скловолокна; всередині пристрою) і вентиляційну трубу (вогонь - 10% гідратованого оксиду алюмінію; поза пристроєм). Утворюючий облицювання мат в - 9% кварцу; і цьому випадку буде піддаватися дії вогню. В обох - 4% тальку. випадках класифікація вогнезахисного засобу звиЗа допомогою цієї композиції виготовлені пличайно передбачає вплив протягом однієї години. ти з таким облицюванням: Ця система має в основі 4-гранний корпус тру- плита А (стара техніка): скляний мат товщиби, заздалегідь розрізаний в цеху і зібраний за ною 0,5мм, армований скляною сіткою з чарунками допомогою, зокрема, скріплення в з'єднувальній 3/1 і покритий органічним складом (вініловим або муфті, яка сама також виготовляється в цеху. Як акриловим), при сумарній ваговій витраті (мат + не обмежуючий винахід приклад можна назвати сітка + органічна обмазка) 140г/м2; димовідвідну або вентиляційну трубу з однократ- плита В (стара техніка): непокритий скляний ним облицюванням (поверхневий мат) всередині мат товщиною 0,85мм при сумарній ваговій витраті рами, що має конструкцію зі сталевих профілів, до 110г/м2; якої підвішена труба. Внутрішній переріз відрізків - плита С (за винаходом): скляний мат товщиною 0,95мм, покритий за допомогою покривного труби становить 600 400мм при різній довжині, складу, який містить гідратований оксиду алюмінію наприклад 1000мм. Корпус відрізка труби викона(приблизно 94,5%), акрилову смолу (приблизно ний з плит за винаходом товщиною 25мм, зібраних 5%), і чотирифтористий вуглець (приблизно 0,3%), на однократну товщину. Відрізки з'єднують за донанесений з розрахунку 250г/м2. помогою муфт з плит за винаходом, заздалегідь Приклад 2 розрізаних і зібраних, довжиною 200мм і з внутріВиміряні деякі властивості плит А-С. Одержані шнім переріз 650 450мм, які охоплюють відрізки результати зібрані в наступній таблиці 1: труби. Для забезпечення герметичності у разі необхідності може бути використана обмазка. 13 74840 14 Таблиця 1 ПЛИТИ Властивості Повітряна пористість (л/м2. с) Проникність для гіпсової пасти (г) Опір розтягненню SL (Н/50мм) SN (Н/50мм) Втрати на окалину при 650°С (%) Вища нагрівальна здатність (ВНЗ) - маси (МДж/кг) - поверхи. (МДж/м2) А 550 350 50 Поведінка при дуже високій температурі В 1600
