Пристрій для виготовлення, наповнення і запечатування пакетів із термосклейного матеріалу

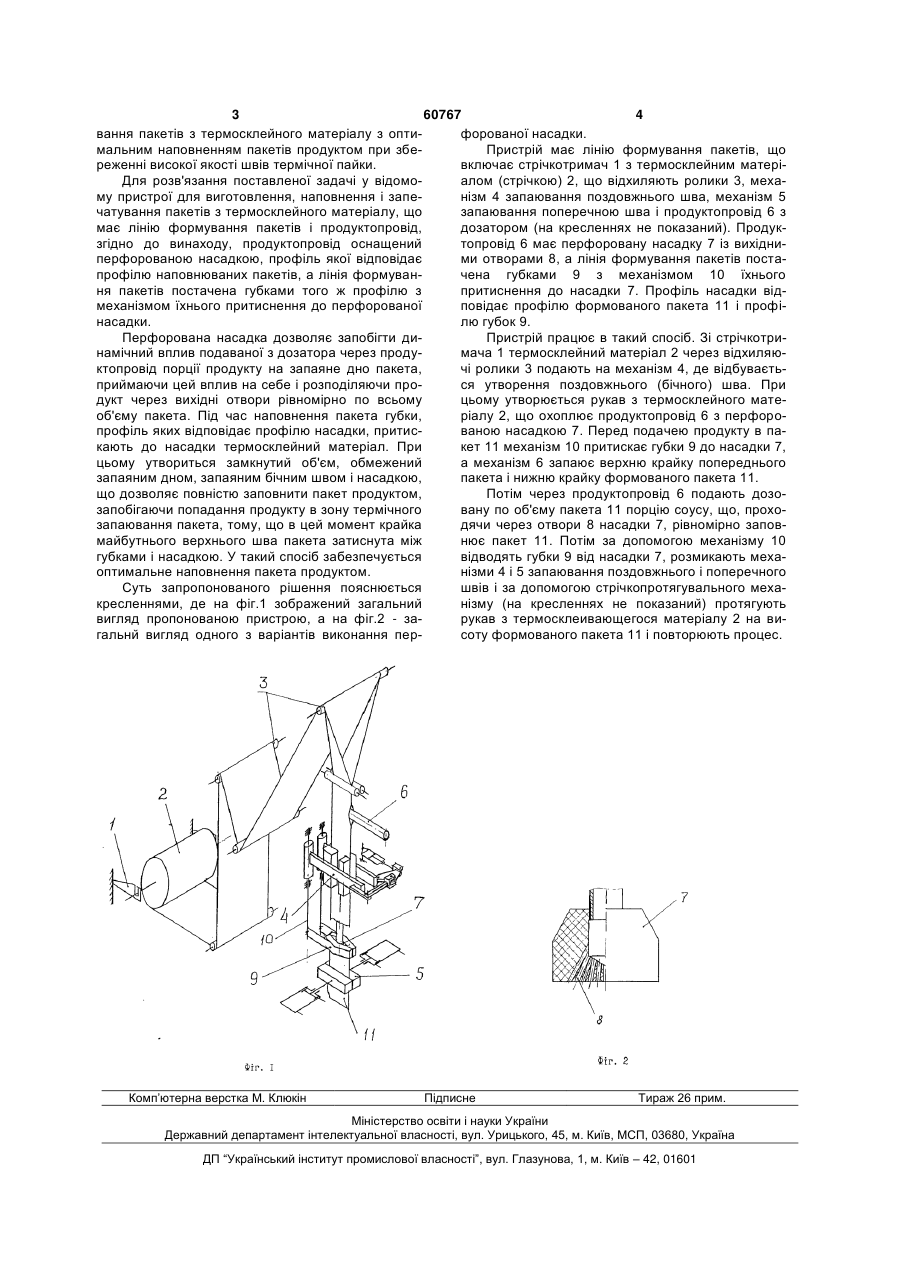

Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу, що має лінію формування пакетів і продуктопровід, який відрізняється тим, що продуктопровід оснащений перфорованою насадкою, профіль якої відповідає профілю наповнюваних пакетів, а лінія формування пакетів оснащена губками того ж профілю з механізмом їх притиснення до перфорованої насадки. (19) (21) 2003021429 (22) 18.02.2003 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Голованов Сергій Віталійович, Мироненко Віталій Олексійович (73) Голованов Сергій Віталійович (56) SU 1321631 07.07.1987 JP 4154505 27.05.1992 UA 9758 30.09.1996 SU 498216 05.01.1976 3 60767 4 вання пакетів з термосклейного матеріалу з оптифорованої насадки. мальним наповненням пакетів продуктом при збеПристрій має лінію формування пакетів, що реженні високої якості швів термічної пайки. включає стрічкотримач 1 з термосклейним матеріДля розв'язання поставленої задачі у відомоалом (стрічкою) 2, що відхиляють ролики 3, мехаму пристрої для виготовлення, наповнення і запенізм 4 запаювання поздовжнього шва, механізм 5 чатування пакетів з термосклейного матеріалу, що запаювання поперечною шва і продуктопровід 6 з має лінію формування пакетів і продуктопровід, дозатором (на кресленнях не показаний). Продукзгідно до винаходу, продуктопровід оснащений топровід 6 має перфоровану насадку 7 із вихідниперфорованою насадкою, профіль якої відповідає ми отворами 8, а лінія формування пакетів постапрофілю наповнюваних пакетів, а лінія формуванчена губками 9 з механізмом 10 їхнього ня пакетів постачена губками того ж профілю з притиснення до насадки 7. Профіль насадки відмеханізмом їхнього притиснення до перфорованої повідає профілю формованого пакета 11 і профінасадки. лю губок 9. Перфорована насадка дозволяє запобігти диПристрій працює в такий спосіб. Зі стрічкотринамічний вплив подаваної з дозатора через продумача 1 термосклейний матеріал 2 через відхиляюктопровід порції продукту на запаяне дно пакета, чі ролики 3 подають на механізм 4, де відбуваєтьприймаючи цей вплив на себе і розподіляючи прося утворення поздовжнього (бічного) шва. При дукт через вихідні отвори рівномірно по всьому цьому утворюється рукав з термосклейного матеоб'єму пакета. Під час наповнення пакета губки, ріалу 2, що охоплює продуктопровід 6 з перфоропрофіль яких відповідає профілю насадки, притисваною насадкою 7. Перед подачею продукту в пакають до насадки термосклейний матеріал. При кет 11 механізм 10 притискає губки 9 до насадки 7, цьому утвориться замкнутий об'єм, обмежений а механізм 6 запаює верхню крайку попереднього запаяним дном, запаяним бічним швом і насадкою, пакета і нижню крайку формованого пакета 11. що дозволяє повністю заповнити пакет продуктом, Потім через продуктопровід 6 подають дозозапобігаючи попадання продукту в зону термічного вану по об'єму пакета 11 порцію соусу, що, прохозапаювання пакета, тому, що в цей момент крайка дячи через отвори 8 насадки 7, рівномірно заповмайбутнього верхнього шва пакета затиснута між нює пакет 11. Потім за допомогою механізму 10 губками і насадкою. У такий спосіб забезпечується відводять губки 9 від насадки 7, розмикають мехаоптимальне наповнення пакета продуктом. нізми 4 і 5 запаювання поздовжнього і поперечного Суть запропонованого рішення пояснюється швів і за допомогою стрічкопротягувального мехакресленнями, де на фіг.1 зображений загальний нізму (на кресленнях не показаний) протягують вигляд пропонованою пристрою, а на фіг.2 - зарукав з термосклеивающегося матеріалу 2 на вигальнй вигляд одного з варіантів виконання персоту формованого пакета 11 і повторюють процес. Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
