Спосіб (варіанти) передачі інформації для контролю потужності для швидкісного загального каналу зв’язку “по лінії вниз” (hs-scch) у мобільній комунікаційній системі

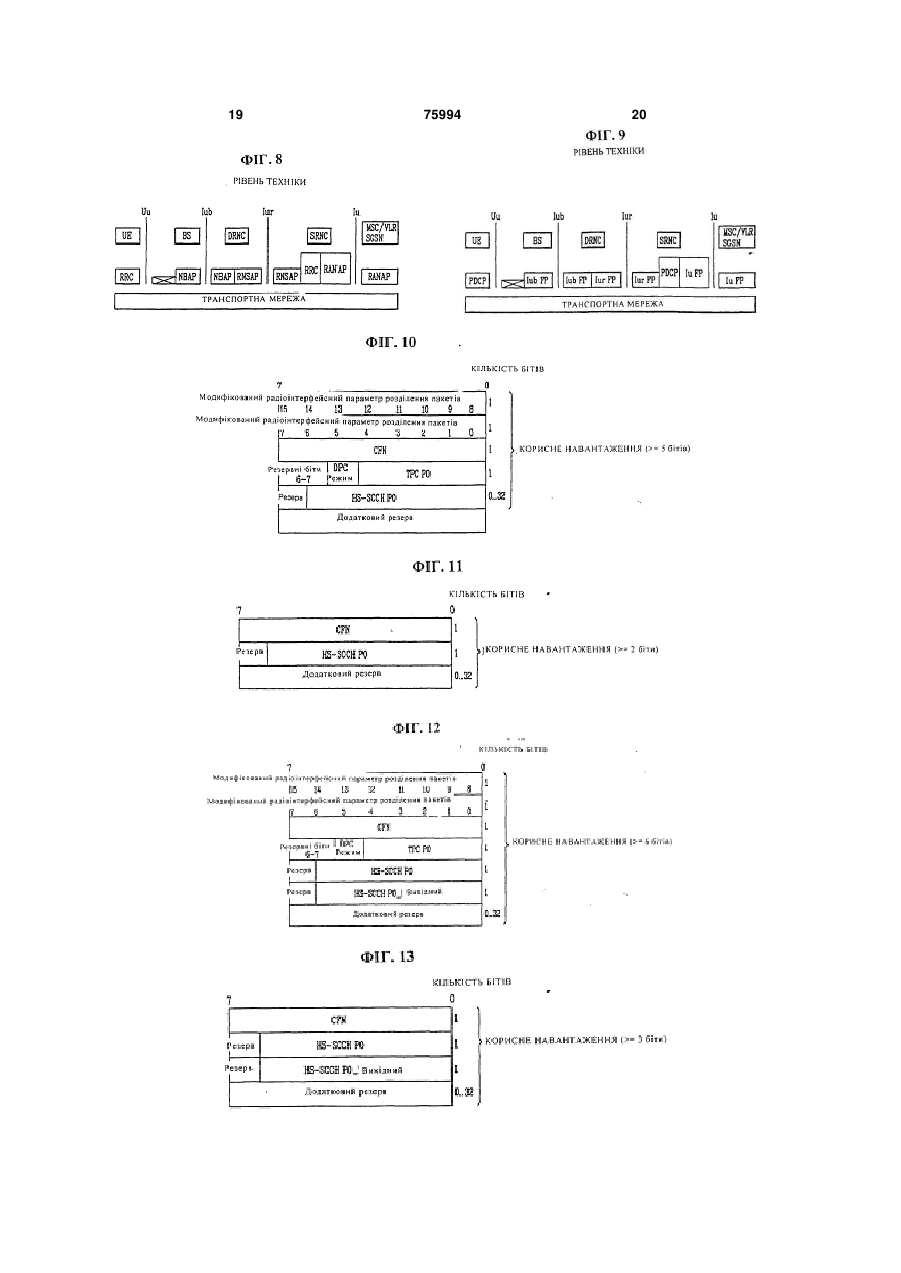

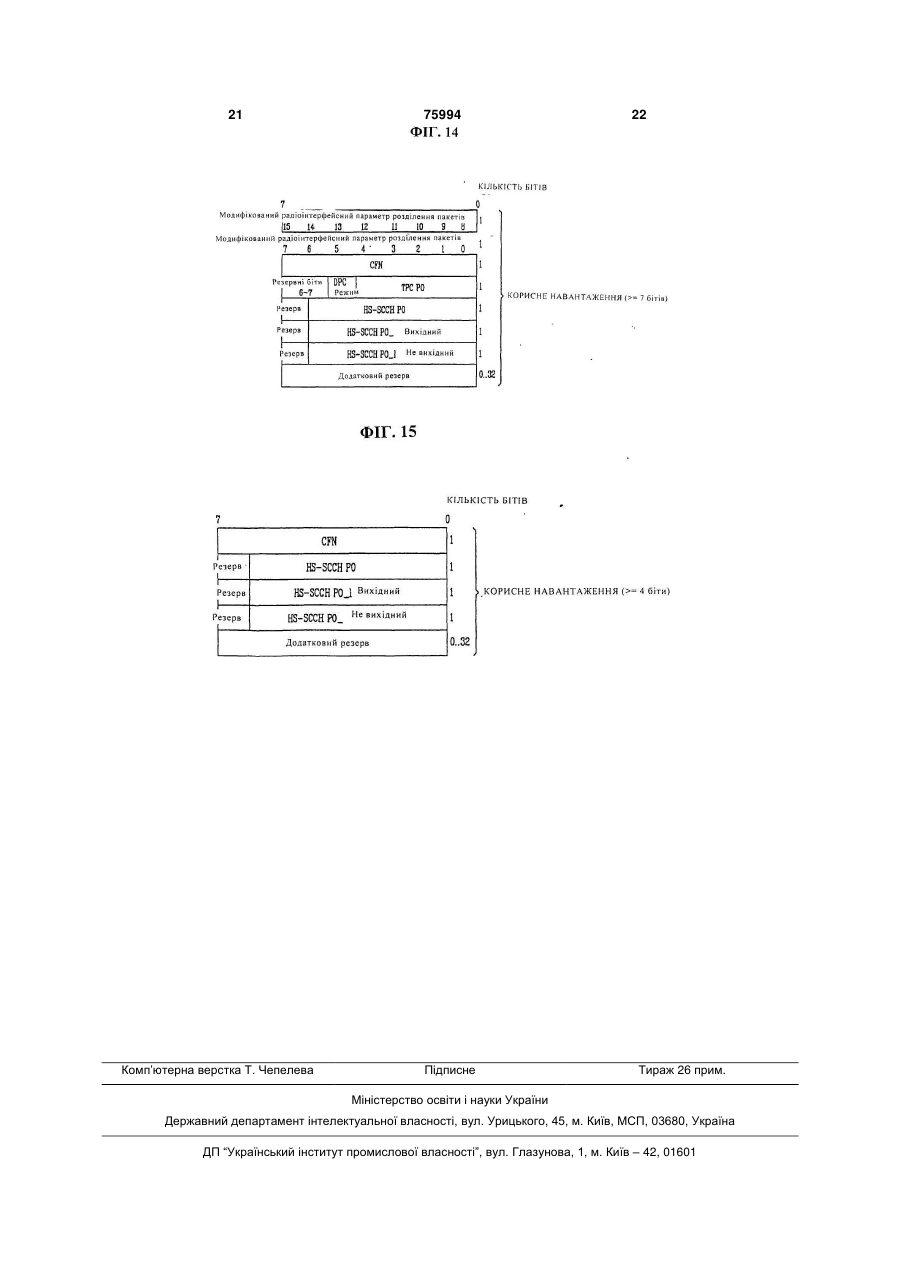

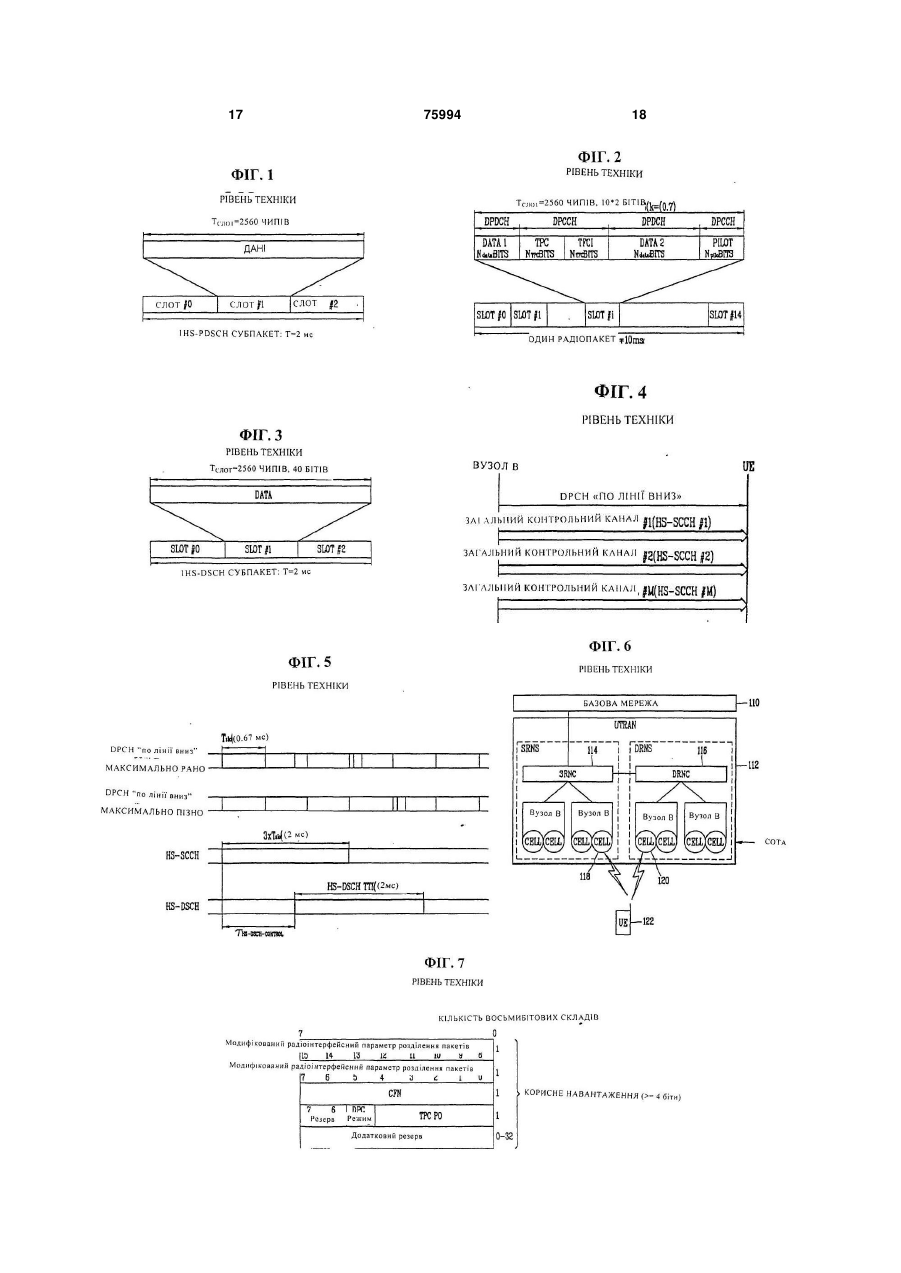

1. Спосіб передачі інформації контролю мобільної комунікаційної системи, що включає: стадію, на якій контролер радіомережі (RNC) визначає показник РО загального каналу контролю для швидкісного загального каналу „по лінії вниз" HS-DSCH (HS-SCCH); стадію, на якій визначений показник РО передається на базову станцію через інтерфейсний протокол радіозв'язку з абонентами між RNC та базовою станцією; та стадію, на якій потужність передачі HS-SCCH визначають з використовуванням переданого показника РО. 2. Спосіб за п.1, в якому RNC є обслуговуючим RNC (SRNC) і керує виділеним радіоресурсом кожного UE. 3. Спосіб за п.1, в якому інтерфейсний протокол між RNC і базовою станцією є матрицею контролю або матрицею користувача. 4. Спосіб за п.1, в якому потужність передачі HSSCCH визначається показником відхилення потужності для кожної потужності поля виділеного фізичного каналу контролю (DPCCH). 5. Спосіб за п.1, в якому, якщо інтерфейсний протокол радіозв'язку з абонентами є протоколом матриці контролю, показник передається як повідомлення. 6. Спосіб за п.5, в якому повідомлення є повідомленням компонента прикладної задачі підсистеми радіомережі (RNSAP), що використовується між SRNC та дрейфовими RNC і компонентом прик 2 (19) 1 3 75994 4 друге поле РО для передачі показника РО для 21. Спосіб за п.20, в якому контрольний пакет HS-SCCH, що був використаний в основному включає поле РО для передачі показника РО за стільнику. відсутності переходу або для гнучкого переходу 14. Спосіб за п.7, в якому контрольний пакет місDPCCH. тить: 22. Спосіб за п.20, в якому контрольний пакет поле ознаки коригування параметра радіоінтермістить: фейсу показуючи існування або відсутність параперше поле РО для передачі показника РО за метра; відсутності переходу або для гнучкого переходу поле номера пакета з'єднання (CFN); DPCCH; та поле відхилення потужності (РО) контролю потудруге поле РО для передачі показника РО для жності передачі (ТРС); HS-SCCH, що був використаний в основному інформаційне поле режиму контролю потужності стільнику. „по лінії вниз" (DPC); 23. Спосіб за п.20, в якому контрольний пакет перше поле РО для передачі показника РО для містить: гнучкого переходу DPCCH та перше поле РО для передачі показника РО за друге поле РО для передачі показника РО для відсутності переходу DPCCH; та HS-SCCH, що був використаний в основному друге поле РО для передачі показника РО для стільнику; та HS-SCCH, що був використаний в основному третє поле РО для передачі показника РО для стільнику; та HS-SCCH, що був використаний в неосновному третє поле РО для передачі показника РО, що стільнику. був використаний в неосновному стільнику. 15. Спосіб за п.7, в якому контрольний пакет міс24. Спосіб передачі інформації для контролю тить: потужності в мобільній комунікаційній системі поле номера пакета з'єднання (CFN), що включа(УМТС), в якій потужність передачі загального ється вибірково; каналу контролю HS-DSCH (HS-SCCH), що виперше поле РО для передачі показника РО для промінюється з базової станції до термінала когнучкого переходу DPCCH та ристувача визначається з використовуванням друге поле РО для передачі показника РО для показника (РО) відносно до виділеного фізичного HS-SCCH, що був використаний в основному каналу контролю (DPCCH), стільнику; та де показник відхилення потужності визначається третє поле РО для передачі показника РО для в обслуговуючому контролері радіомережі HS-SCCH, що був використаний в неосновному (SRNC) та передається у вигляді контрольного стільнику. пакета або як повідомлення до базової станції 16. Спосіб передачі інформації для контролю через інтерфейсний протокол радіомережі. потужності в мобільній комунікаційній системі 25. Спосіб за п.24, в якому повідомлення є пові(УМТС) в якій потужність передачі загального домленням компонента прикладної задачі підсисканалу контролю HS-DSCH (HS-SCCH), що витеми радіомережі (RNSAP), що використовується промінюється з базової станції до термінала коміж SRNC та дрейфовими RNC і компонентом ристувача, визначається з використовуванням прикладної задачі Вузла В (NBAP), що викориспоказника (РО) відносно до виділеного фізичного товується між SRNC та базовою станцією. каналу контролю (DPCCH), 26. Спосіб за п.24, в якому контрольний пакет де показник відхилення потужності визначається містить поле РО для передачі показника РО за в обслуговуючому контролері радіомережі відсутності переходу або для гнучкого переходу (SRNC) та передається до базової станції через DPCCH. інтерфейсний протокол між RNC та базовою ста27. Спосіб за п.24, в якому контрольний пакет нцією. містить: 17. Спосіб за п.16, в якому інтерфейсний протоперше поле РО для передачі показника РО за кол між RNC і базовою станцією є матрицею конвідсутності переходу або гнучкого переходу тролю або матрицею користувача. DPCCH; та 18. Спосіб за п.16, в якому, якщо інтерфейсний друге поле РО для передачі показника РО для протокол радіозв'язку є протоколом матриці конHS-SCCH, що був використаний в основному тролю, показник відхилення потужності передастіль-нику. ється за типом повідомлення. 28. Спосіб за п.24, в якому контрольний пакет 19. Спосіб за п.18, в якому повідомлення є повімістить: домленням компонента прикладної задачі підсисперше поле РО для передачі показника РО за теми радіомережі (RNSAP), що використовується відсутності переходу або для гнучкого переходу між SRNC та дрейфовими RNC і компонентом DPCCH; та прикладної задачі Вузла В (NBAP), що викорисдруге поле РО для передачі показника РО для товується між RNC та базовою станцією. HS-SCCH, що був використаний в основному 20. Спосіб за п.16, в якому, якщо інтерфейсний стільнику; та протокол між RNC і базовою станцією є протокотретє поле РО для передачі показника РО, що лом матриці користувача, показник відхилення був використаний в неосновному стільнику. потужності передається за типом контрольного пакета. 5 Даний винахід стосується універсальної мобільної телекомунікаційної системи (УМТС) Проекту Партнерства Третього Покоління (3GPP) та, точніше, до способу передачі контрольної інформації швидкісного загального каналу зв'язку "по лінії вниз" (HS-SCCH). Загалом, система УМТС Проекту Партнерства Третього Покоління (3GPP) забезпечує новий швидкісний загальний канал зв'язку "по лінії вниз" (HS-DSCH), для забезпечення швидкісного сервісу пакетних даних. HS-DSCH використовують в системах після Версії 5, що мають швидкісний пакетний доступ "по лінії вниз" (HSDPA) серед технічних специфікацій 3GPP. На відміну від системи W-CDMA існуючих Варіанту 99/Варіанту 4 3GPP, HS-DSCH використовує короткий інтервал часу передачі (ТТІ) (3 слоти, 2мс) і забезпечує техніки різноманітних наборів кодів модуляції (MCS) та змішаних (гібридних) автоматичних запитів на повторення (HARQ) для підтримки високої швидкості передачі даних. HS-DSCH системи HSDPA - транспортний канал, що відображається на HS-PDSCH (High Speed Physical Downlink Shared Channel - швидкісний загальний фізичний канал зв'язку "по лінії вниз"). HS-PDSCH створений для передачі швидкісних даних користувача різним користувачам через індивідуальний субпакет (субфрейм). Фіг.1 відображає структуру HS-DSCH. Як показано на Фіг.1, HS-PDSCH створений з субпакетом в 2мс та різні користувачі можуть використовувати його спільно для використання через індивідуальний субпакет. Для того щоб обладнання користувача (UE= термінал) отримало дані користувача через HSDSCH, необхідно створити загальний канал контролю для HS-DSCH (HS-SCCH) та виділений фізичний канал (DPCH). Фіг.2 відображає структуру пакету фізичного каналу створеного в виділеному фізичному каналі (DPCH). Як зображено на Фіг.2, DPCH створений з (Tf) радіо-пакетом з періодом в 10мс, і кожний пакет включає в себе 15 слотів (Слотї#0~Слот#14). Довжина слоту (Тслот) 2560 чипів (мікрокадрів), і виділений фізичний канал даних (DPDCH) та виділений фізичний канал контролю (DPCCH) по черзі включаються до кожного слоту. В DPCH, по черзі зліва, N-розрядні двійкові дані 1 (Datai) включені до першого DPDCH, ТРС (NTPC bit) та TFCI (NTFCI bit) включені до першого DPCCH, N-розрядні двійкові дані 2 (Data2) включені до другого DPDCH, та Npilot - контрольний сигнал двійкового розряду включений до другого СРССН. Поле TFCI містить інформацію щодо обсягу даних, переданих до поля даних. Фізичний канал HS-SCCH являє собою загальний канал контролю "по лінії вниз" для підтримки HS-DSCH. HS-SCCH передає UE ID (Ідентифікацію) та інформацію контролю, так що термінал може отримати передачу швидкісних даних кори 75994 6 стувача через HS-DSCH. UE ID та інформація контролю передаються через індивідуальний субпакет (2мс) HS-SCCH. Інформація контролю, що створена Вузлом В (базова станція), передається через HS-SCCH, до вузла, якому належить сота (осередок), яка передає HS-DSCH. UE контролює UE ID передану через HS-SCCH, щоб розпізнати наявність даних для особистого отримання та потім отримає дані користувача через HS-DSCH використовуючи інформацію контролю передану через HSSCCH. Фіг.3 відображає структуру субпакету HSSCCH. Як показано на Фіг.3, HS-SCCH створений з субпакетом в 2мс та різні користувачі можуть використовувати його спільно для використання через індивідуальний субпакет. Інформація контролю, що передає HS-SCCH, приблизно розділяється на транспортний формат та інформацію, що має відношення до ресурсів (TFRI), і інформацію, що має відношення до HARQ. TFRI включає інформацію щодо ємності сукупності транспортних каналів HS-DSCH, модуляції, швидкості кодування та кількості мультикодів, а інформація відносно HARQ включає в себе такі дані, як номер блоку та версію резервування. Окрім того, передається інформація UE ID, що відображає інформацію про користувача. Кожен UE має зв'язаний "по лінії вниз" DPCH, і як зображено на Фіг.4, термінал може отримати максимум 4 HS-SCCH. Фіг.5 ілюструє синхронізацію передачі HSSCCH та HS-DSCH. Як показано на Фіг.3, після передачі UE ID та інформації контролю через HS-SCCH, дані передаються через HS-DSCH. UE зчитує інформацію контролю, передану через HS-SCCH, та відновлює дані HS-DSCH. В цей час завдяки якомога більшому розширенню інтервалу перекриття двох каналів можливо зменшити затримку в передачі. Як згадано вище, у випадку надання швидкісних даних користувача різним користувачам через HS-DSCH відповідно до техніки HSDPA, щонайменше один або більше HS-SCCH сконфігуровані в одній соті. Особливо, якщо є багато HSDPA-терміналів, конфігурація багатьох HS-SCCH в одній соті, гарантує забезпечення ефективного обслуговування даних. Фіг.6 відображає структуру класичної мережі радіозв'язку з абонентами УМТС (UTRAN). Відповідно до Фіг.6, UTRAN 112 має структуру, в якій керуюча базова станція RNC (SRNC) 114 і дрейфова (непостійна) базова станція контролю RNC (DRNC) Вузла В, відповідно, та, у випадку гнучкого переходу (soft handover), UE (= мобільна станція), підтримують в працездатному стані робочий канал з базовими станціями 118 та 120 розташованими в SRNC 114 та DRNC 116. Багато базових станцій (Вузол В) підключені до SRNC 114 та DRNC 116, та у випадку м'якого переходу UE 122 може бути одночасно з'єднана з кожною базовою станцією, що належать SRNC 7 75994 8 114 та DRNC 116. Базова станція (Вузол В), Іншою метою цього винаходу є забезпечення SRNC 114 та DRNC 116 з'єднані через lubспособу передачі інформації для контролю потуінтерфейс, a SRNC 114 та DRNC 116 з'єднані жності в мобільній комунікаційній системі, який через lur-інтерфейс (lur interface). Інтерфейс між надає можливість ефективної передачі показника SRNC 114 базовою мережею (CN) 110 має назву відхилення потужності (РО) HS-SCCH. "lu". Крім того, метою цього винаходу є забезпеЗагалом, контролер радіомережі (RNC) включення свіжого контрольного повідомлення та чає керуючий RNC (CRNC) (не показано), що структури пакету для передачі обсягу відхилення управляє загальним радіоресурсом, та обслугопотужності HS-SCCH на базову станцію. вуючий RNC (або SRNC) 114, що управляє видіЩе однією метою цього винаходу є забезпеленим кожній UE 122 радіоресурсом. DRNC 116, чення контрольного повідомлення та структури який існує у дрифтерній радіомережній підсистемі пакету, що здатні вибірково передавати показник (DRNS), є контрольною станцією місцезнахоРО HS-SCCH відповідно до режиму роботи радження, яка забезпечує радіоресурс UE 122, якдіоканалу та змін в обстановці. що UE 122 виходить за межі SRNC 114 та захоІншою метою цього винаходу є забезпечення дить до її зони. способу передачі інформації для контролю потуВ системі УМТС потужність передачі загальжності в мобільній комунікаційній системі, в якому ного каналу визначається CRNC, який управляє SRNC визначає показник відхилення потужності загальним радіоресурсом. Визначена CRNC по(РО) відповідно до DPCCH та передає його на тужність загального каналу включається до пакебазову станцію. ту даних та передається до базової станції (ВуЩоб досягнути вищезазначених цілей, повнізол R) та базова станція встановлює потужність стю або частково, забезпечується спосіб передапередачі загального каналу на основі показника чі інформації для контролю потужності в мобільпотужності передачі, який включений до пакету ній комунікаційній системі, який включає: стадію даних. Між тим, потужність передачі виділеного на якій контролер радіомережі (RNC) визначає каналу визначається SRNC, який управляє призпоказник РО загального каналу контролю для HSначеним для цього радіоресурсом. Потужність DSCH (HS-SCCH); стадію, на якій визначений виділеного каналу, визначена в SRNC, включапоказник РО передається на базову станцію чеється до пакету даних та передається до базової рез інтерфейсний протокол радіозв'язку з абонестанції (Вузол В), та базова станція встановлює нтами; і стадію, на якій потужність передачі HSпотужність передачі виділеного каналу на основі SCCH визначається, використовуючи переданий показника потужності передачі, який включений показник РО. до контрольного пакету. В способі передачі інформації контролю в Фіг.7 відображає структуру контрольного памобільній комунікаційній системі цього винаходу кету, що використовується для коректування паRNC переважно є обслуговуючим RNC (SRNC), раметру радіоінтерфейсу в UTRAN. що управляє виділеним радіоресурсом кожного Як показано на Фіг.7, контрольний пакет місUE. тить двобайтове поле мітки, що показує наявність В способі передачі інформації контролю в параметру, однобайтовий номер пакету з'єднанмобільній комунікаційній системі цього винаходу ня (CFN), п'ятирозрядне поле контролю потужноінтерфейсний протокол радіозв'язку з абонентасті передачі (ТРС) відхилення потужності (РО) та ми переважно є матрицею контролю (Control однорозрядне інформаційне поле режиму контplane) або матрицею користувача (User plane), а ролю потужності "по лінії вниз" (DPC), та створепотужність передачі HS-SCCH визначається заний з більш ніж 4 байтами сумарного корисного вдяки обсягу відхилення потужності для кожної навантаження. зони потужності виділеного фізичного каналу Як зазначено вище, в існуючій системі, потуконтролю (DPCCH). жність загального каналу контролюється CRNC. В способі передачі інформації контролю в HS-SCCH, один з таких загальних каналів, перемобільній комунікаційній системі цього винаходу дає інформацію різних терміналів через індивідуінтерфейсний протокол радіозв'язку з абонентаальний субпакет. Як і в існуючій системі, якщо ми переважно, є протоколом матриці контролю, CRNC управляє потужністю HS-SCCH, загальнопоказник РО передається як повідомлення, але го каналу, то неможливо для CRNC контролюваякщо інтерфейсний протокол радіозв'язку з аботи потужність HS-SCCH відповідно до радіокананентами є протоколом матриці користувача, облу кожного терміналу, тому що CRNC не може сяг відхилення потужності передається як контзнати канальну провідність кожного терміналу. рольний пакет. Отже, існуюча система не може ефективно контВ способі передачі інформації контролю в ролювати потужність HS-SCCH. мобільній комунікаційній системі цього винаходу Вищезазначені посилання включені для довіповідомлення - це переважно повідомлення комдки, де потрібно, для відповідного надання інфопоненту прикладної задачі підсистеми радіомермації щодо додаткових або альтернативних дережі (RNSAP), що використовується між SRNC та талей, особливостей та/або технічних даних. дрейфовими RNC і компонентом прикладної заОтже, метою цього винаходу є забезпечення дачі Вузла В (NBAP), що використовується між способу передачі інформації для контролю потуSRNC та базовою станцією. жності в мобільній комунікаційній системі, який В способі передачі інформації контролю в надає можливість ефективно контролювати помобільній комунікаційній системі цього винаходу тужність передачі HS-SCCH. контрольний пакет переважно включає поле РО 9 75994 10 для передачі одного показника РО. мобільній комунікаційній системі цього винаходу В способі передачі інформації контролю в контрольний пакет переважно включає перше мобільній комунікаційній системі цього винаходу поле РО, що передає показник РО за відсутності контрольний пакет переважно включає поле РО, переходу або для гнучкого переходу; друге поле що передає показник РО за відсутності переходу РО, що передає показник РО для HS-SCCH, який або для гнучкого переходу. використовується в основній соті; та третє поле В способі передачі інформації контролю в РО, що передає показник РО, який використовумобільній комунікаційній системі цього винаходу ється в неосновній соті. контрольний пакет переважно включає перше Щоб досягнути вищезазначених переваг, пополе РО, що передає показник РО за відсутності вністю або частково, надалі забезпечується спопереходу або для гнучкого переходу; та друге сіб передачі інформації контролю універсальної поле РО, що передає показник РО для HS-SCCH, мобільної комунікаційної системи (УМТС), в якоякий використовується в основній соті. му потужність передачі швидкісного загального В способі передачі інформації контролю в каналу зв'язку (HS-SCCH), що випромінюється мобільній комунікаційній системі цього винаходу від базової станції до UE, визначається показниконтрольний пакет переважно включає перше ком відхилення потужності (РО) відносно виділеполе РО, що передає показник РО за відсутності ного фізичного каналу сигналізації контролю переходу або для гнучкого переходу; друге поле (DPCCH), в якому показник відхилення потужносРО, що передає показник РО для HS-SCCH, що ті визначається в керуючому радіомережному використовується в основній соті; та третє поле контролері (SRNC) та передається на базову РО, що передає показник РО, який використовустанцію через інтерфейсний протокол радіозв'язється в неосновній соті. ку з абонентами. Щоб досягнути вищезазначених цілей, повніВ способі передачі інформації контролю стю або частково, надалі забезпечується спосіб УМТС цього винаходу це повідомлення переважпередачі інформації контролю в мобільній комуніно є повідомленням компоненту прикладної закаційній системі, в якому контроль потужності дачі підсистеми радіомережі (RNSAP), що викозагального каналу зв'язку для HS-DSCH (HSристовується між SRNC та дрифтерними RNC і SCCH) переданий з базової станції до UE визнакомпонентом прикладної задачі Вузла В (NBAP), чається завдяки використанню показника РО відщо використовується між SRNC та базовою станносно з виділеним фізичним каналом контролю цією. (DPCCH), в якому показник відхилення потужносВ способі передачі інформації контролю ті визначається в обслуговуючому радіомережУМТС цього винаходу контрольний пакет переному контролері (SRNC) та передається до базоважно включає поле РО для передачі одного пової станції через інтерфейсний протокол казника РО. радіозв'язку з абонентами. В способі передачі інформації контролю В способі передачі інформації контролю в УМТС цього винаходу контрольний пакет перемобільній комунікаційній системі цього винаходу важно включає поле РО, що передає показник інтерфейсний протокол радіозв'язку з абонентаРО за відсутності переходу або для гнучкого пеми переважно є протоколом площини контролю, реходу. показник РО передається як повідомлення або як В способі передачі інформації контролю тип контрольного пакету. УМТС цього винаходу контрольний пакет переВ способі передачі інформації контролю в важно включає перше поле РО, що передає помобільній комунікаційній системі цього винаходу казник РО за відсутності переходу або для гнучщо це повідомлення переважно є повідомленням кого переходу; та друге поле РО, що передає компоненту прикладної підсистеми радіомережі показник РО для HS-SCCH, який використовуєть(RNSAP), що використовується між SRNC та ся в основній соті. дрифтерними RNC, і компонентом прикладної В способі передачі інформації для контролю задачі Вузла В (NBAP), що використовується між потужності УМТС цього винаходу контрольний SRNC та базовою станцією. пакет переважно включає перше поле РО, що В способі передачі інформації контролю в передає показник РО за відсутності переходу або мобільній комунікаційній системі цього винаходу для гнучкого переходу; друге поле РО, що переконтрольний пакет переважно включає поле РО дає показник РО для HS-SCCH, який використодля передачі одного показника РО. вується в основній соті; та третє поле РО, що В способі передачі інформації контролю в передає показник РО, який використовується в мобільній комунікаційній системі цього винаходу неосновній соті. контрольний пакет переважно включає поле РО, Додаткові переваги, цілі та можливості винащо передає показник РО за відсутності переходу ходу будуть надані частково в описі, наведеному або для гнучкого переходу. далі, і частково стануть очевидними для фахівців В способі передачі інформації контролю в у галузі або з практики використання винаходу. мобільній комунікаційній системі цього винаходу Цілі та переваги винаходу можуть бути реалізоконтрольний пакет переважно включає перше вані та втілені, як особливо зазначено в доданій поле РО, що передає показник РО за відсутності формулі винаходу. переходу або для гнучкого переходу; та друге Винахід буде детально описаний з посиланполе РО, що передає показник РО для HS-SCCH, ням на наступні графічні матеріали, в яких номеякий використовується в основній соті. ри посилань відносяться до ідентичних елеменВ способі передачі інформації контролю в тів, де: 11 75994 12 Фіг.1 відображає структуру субпакету швидкіролюється, використовуючи показник відхилення сного загального фізичного каналу „по лінії вниз" потужності (РО) відносно потужності передачі "по (HS-PDSCH); лінії вниз" (DL) DPCH. Більш точно, використовуФіг.2 відображає структуру пакету фізичного ється показник РО для потужності передачі контканалу, вбудованого до виділеного фізичного рольного поля DPCCH. каналу (DPCH) „по лінії вниз" (DL); Загалом, інтерфейсний протокол радіозв'язку Фіг.3 відображає структуру субпакету швидкіз абонентами розділяється на контрольну матрисного загального каналу зв'язку (HS-SCCH); цю для передачі контрольного сигналу (сигналу Фіг.4 відображає приклад, коли UE одночасно управління) та матрицю користувача для передаотримує декілька HS-SCCH з однієї базової станчі інформаційних даних. Матриця користувача ції (Вузол В); це область, до якої передається інформація про Фіг.5 відображає сигналізування HS-SCCH та абонентське навантаження, наприклад, голос або синхронізацію передачі HS-SCCH та HS-DSCH, ідентифікаційний пакет даних про місцезнахощоб передати інформацію контролю; дження користувача, а контрольна матриця - це Фіг.6 відображає структуру мережі радіозв'язобласть, до якої передається контрольна інфорку з абонентами УМТС (UTRAN); мація для управління мережним інтерфейсом або Фіг.7 відображає структуру контрольного падзвінком. кету, що використовується для коректування паФіг.8 відображає протокол контрольної матраметру радіоінтерфейсу в UTRAN Фіг.6; риці UTRAN, а Фіг.9 відображає протокол матриці Фіг.8 відображає протокол площини контролю користувача UTRAN. UTRAN; Як зазначено на Фігурі 8, протокол контрольФіг.9 відображає протокол площини користуної матриці містить протокол контролю радіоревача UTRAN; сурсу (RRC), що використовується між мобільною Фіг.10 відображає структуру формату контростанцією (=UE) та RNC, протокол елементу прикльного пакету коректування параметру радіо інладної задачі (прикладний протокол) Вузла В терфейсу для контролю потужності HS-SCCH, (NBAP), що використовується між базовою станвикористаної для HS-DSCH відповідно до першоцією (Вузол В) та RNC, протокол компоненту приго варіанта втілення цього винаходу; кладної задачі підсистеми радіомережі (RNSAP), Фіг.11 відображає структуру формату додатщо використовується між декількома RNC, та кового контрольного пакету для контролю потужпротокол компоненту прикладної задачі мережі ності HS-SCCH, використаної для HS-DSCH відрадіозв'язку з абонентами (RANAP), що викорисповідно до другого варіанта втілення цього товується між RNC та базовою мережею (БМ). винаходу; Протокол контрольної матриці існує під контФіг.12 відображає структуру формату контроролем основної конфігурації клієнт-сервер, та в льного пакету коректування параметру радіоінlu-інтерфейсі, мережа радіозв'язку з абонентами терфейсу для контролю потужності HS-SCCH, 112 УМТС та базова мережа 110 служать як сервикористаної для HS-DSCH відповідно до третьовер та клієнт відповідно. Також, в lub-інтерфейсі, го варіанта втілення цього винаходу; базова станція служить як сервер, a RNC слуФіг.13 відображає структуру формату додатжить як клієнт. В lur-інтерфейсі, DRNC служить як кового контрольного пакету для контролю потужсервер та SRNC служить як клієнт, який потребує ності HS-SCCH, використаної для HS-DSCH відконтрольного сервісу для віддалених базових повідно до четвертого варіанта втілення цього станцій. винаходу; Протоколи NBAP, RNSAP та RANAP можуть Фіг.14 відображає структуру формату контромістити різні контрольні повідомлення для однольного пакету коректування параметру радіоінбічного каналу радіозв'язку між базовою станцією терфейсу для контролю потужності HS-SCCH, та RNC, між декількома RNC та між базовою мевикористаної для HS-DSCH відповідно до п'ятого режею та RNC. В той час, коли контрольне повіваріанта втілення цього винаходу; та домлення передається до матриці користувача, Фіг.15 відображає структура формату додатвоно передається як контрольний пакет, в той же кового контрольного пакету для контролю потужчас, якщо контрольне повідомлення передається ності HS-SCCH, використаної для HS-DSCH віддо матриці контролю, воно передається як повіповідно до шостого варіанта втілення цього домлення NBAP або RNSAP. винаходу. В цьому винаході, коли базова станція отриЗагалом, HS-SCCH розділяється на безліч мує команду про передачу інформації щодо контсубпакетів (Тпакет=2мс), і кожний субпакет передає ролю потужності (ТРС) від мобільної станції контрольну інформацію, призначену визначеному (=UE), вона встановлює потужність передачі DL UE. DPCH на базі отриманої команди контролю потуВикористовуючи такі характеристики, в цьому жності та визначає потужність передачі HSвинаході, на відміну від звичайних загальних каSCCH, що випромінюється до мобільної станції налів контролю, кожний субпакет HS-SCCH перевикористовуючи показник відхилення потужності дається з необхідною потужністю для кожного UE (РО) відносно до потужності передачі DL DPCH. (UE#1-UE#4). В цей час показник відхилення потужності З цією метою в цьому винаході контроль по(РО) для контролю потужності HS-SCCH визнатужності HS-SCCH виконується, використовуючи чається радіомережним контролером (RNC), а контроль потужності DPCH для кожного UE. Це більш точно SRNC, та передається до базової означає, що потужність передачі HS-SCCH контстанції. В класичній системі потужність передачі 13 75994 14 загального каналу визначається CRNC. Однак, В техніці SSDT UE вибирає соту з найвищим внаслідок того що специфічний субпакет HSкодовим показником потужності отриманого сигSCCH повинен приймати тільки специфічний UE, налу (RSCP) загального контрольного каналу показник РО HS-SCCH визначається SRNC та (СРІСН) серед активних сотів, та визначає активпередається до базової станції, та базова станція ні соти, що залишились як неосновні соти і перевизначає потужність передачі HS-SCCH. дає ідентифікатор (ID) основної соти до активних У випадку матриці користувача, показник РО, сот. визначений SRNC, передається як контрольний Надалі основна сота передає дані DPCH, в пакет, а у випадку матриці контролю, показник той час як неосновні соти тимчасово припиняють РО передається як повідомлення NBAP або передачу даних DPCH. UE періодично вимірює RNSAP. RSCP в СРІСН та періодично передає SSDT ID Тобто, як зазначено на Фіг.8 та 9, SRNC виосновної соти кожній активній соті. В цей час UE значає показник РО для HS-SCCH та передає передає ID основної соти через поле інформації контрольний пакет або повідомлення (RNSAP), зворотного зв'язку (FBI) DPCCH. що містить показник РО HS-SCCH до DRNC чеВідповідно, в цьому винаході, завдяки викорез lur-інтерфейс. Потім DRNS передає контрористанню способу SSDT, розглядається сота бальний пакет або повідомлення (NBAP) до базової зової станції, яка передає HS-SCCH, основна або станції (БС) через lub-інтерфейс. Таким чином, ні, також як і DPCCH в гнучкому переході. базова станція регулює потужність передачі HSЦей спосіб використовує тільки сигналізацію SCCH, використовуючи показник РО HS-SCCH, "по лінії наверх" через поле FBI, як використано в що знаходиться в отриманому контрольному поSSDT, незалежно від того чи функціонує DPCH за відомленні або повідомленні (NBAP або RNSAP). способом SSDT. Фіг.10 відображає структуру контрольного паЗ цією метою SRNC має вибірково передати кету для передачі параметра РО HS-SCCH через показник відхилення потужності (РО) у випадку матрицю користувача відповідно до першого вагнучкого переходу, показник відхилення потужноріанту втілення цього винаходу. сті (PO_primary) для основної соти і показник відЯк зазначено на Фіг.10, контрольний пакет віхилення потужності (PO_nonprimary) для неоснодповідно до першого варіанту втілення цього вивної соти через lur та lub. находу додатково містить поле (HS-SCCH РО) Фіг.12 відображає структуру контрольного падля передачі показника РО HS-SCCH до класичкету відповідно до третього варіанту втілення ного контрольного пакету, як зображено на Фіг.7. цього винаходу. В цей час контрольний пакет включає поле Як показано на Фіг.12, контрольний пакет відРО HS'-SCCH, що більшим ніж щонайменше 7 повідно до другого варіанту втілення цього винарозрядів 1 байта. Поле РО HS-SCCH РО може ходу містить поле для передачі показника відхизмінюватись, і якщо поле РО HS-SCCH має 7 лення потужності (PO_primary) для основної соти розрядів, воно створено у форматі, який має (HS-SCCH PO_primary) додатково до першого один запасний розряд, так що загальне корисне варіанту втілення цього винаходу, як показано на навантаження може бути більше 5 байтів. Фіг.10. Поле PO_primary HS-SCCH PO є більшим Фіг.11 відображає структуру контрольного паніж 7 розрядів, але може змінюватись, та загалькету відповідно до другого варіанту втілення цьоне корисне навантаження більш ніж 5 байт. го винаходу, тип структури відмінний від пакету Інакше кажучи, контрольний пакет відповідно першого варіанту втілення. до третього варіанту втілення цього винаходу Як показано на Фіг.11, контрольний пакет відслужить для передачі показника РО для гнучкого повідно до другого варіанту втілення складається переходу та показника PO_primary для основної з однобайтового поля CFN, більш ніж щонаймесоти до базової станції. Далі базова станція винше 7 розрядів поля РО HS-SCCH та запасного бирає один або два показники відхилення залежполя розширення. Довжина поля РО HS-SCCH но від того, чи знаходиться DPCCH в гнучкому може змінюватись та загальне корисне навантапереході та залежно від того, чи знаходиться осження не перевищує 2 байта. новна сота у гнучкому переході, використовуючи Контрольний пакет відповідно до першого та ID соти SSDT, що UE туди передає, і визначає другого варіантів втілення цього винаходу слупотужність передачі HS-SCCH. жить для передачі визначеного в SRNC показниНа Фіг.13 зображено структуру формату дока РО до базової станції в стані відсутності передаткового контрольного пакету для контролю ходу або гнучкого переходу. потужності HS-SCCH, використану для HS-DSCH Таким чином, ця базова станція може ефеквідповідно до четвертого варіанту втілення цього тивно контролювати потужність передачі HSвинаходу. SCCH на базі показника РО SCCH, переданого Як показано на Фіг.13, контрольний пакет відчерез поле РО HS-SCCH контрольного пакету за повідно до четвертого варіанту втілення цього відсутності переходу або навіть якщо стан радіовинаходу складається з однобайтового поля каналу змінюється, наприклад у випадку гнучкого CFN, щонайменше 7 розрядного поля РО HSпереходу. SCCH, поля PO_primary HS-SCCH та запасного Загалом, в 3GPP WCDMA, щоб мінімізувати поля розширення, з якого поле CFN може бути наявність інтерференції, можливо, викликаної виключеним. Довжина поля РО HS-SCCH та поля DPCH, що передається з багатьох сотів при гнучPO_primary HS-SCCH є змінною та загальне кокому переході, використовується техніка рознерисне навантаження є більшим за 3 байти. сеної передачі з вибором вузлів (SSDT). Як зазначено вище, контрольний пакет відпо 15 75994 16 відно до третього і четвертого варіанту втілення супутнього DPCCH, як відображено на Фіг.8, поцього винаходу служать для передачі показника казник РО HS-SCCH, визначений в SRNC, ввоРО для гнучкого переходу та показника диться до повідомлення NBAP або повідомлення PO_primary для основної соти до базової станції. RNSAP та передається до базової станції, в силу Відповідно, ця базова станція вибирає один або цього виконуючи контроль потужності HS-SCCH в два показники відхилення потужності, передані матриці контролю. через контрольний пакет Фіг.12 та 13 залежно від У вищезазначених втіленнях контрольне познаходження DPCCH в гнучкому переході та чи є відомлення або контрольний пакет використовусота базової станції основною у випадку, коли ються між базовою станцією і RNC або між декіDPCCH в гнучкому переході використовує ID соти лькома RNC, та контрольна інформація HS-DSCH SSDT, що UE передає туди, та визначає потужпередається до площини користувача через конність передачі HS-SCCH. трольний пакет або передається як повідомлення Фіг.14 відображає структуру формату паратипу NBAP або RNSAP до матриці контролю. метру радіоінтерфейсу пакету контролю коректуКонтрольний пакет та контрольне повідомвання щоб контролювати потужність HS-SCCH лення використовуються, щоб контролювати повикористаного для HS-DSCH відповідно до п'ятотужність загального каналу контролю у випадку, го варіанту втілення цього винаходу. коли зв'язаний з HS-DSCH виділений фізичний Як відображено на Фіг.14, контрольний пакет канал контролю (DPCCH) є в гнучкому переході відповідно до п'ятого варіанту втілення цього або у випадку зміни стану радіоканалу. винаходу містить поле для передачі показника Як зазначено вище, цей винахід пропонує відхилення потужності (PO_nonprimary) (HSдодатковий контрольний пакет та повідомлення, SCCH PO_nonprimary) для випадку неосновної передані між базовою станцією та RNC, і декілька соти, додатково до третього варіанту втілення як RNC, через які показник відхилення потужності відображено на Фіг.12. Поле PO_nonprimary HSдля контролю потужності по загальному контроSCCH є більшим за 7 розрядів, але може змінюльному каналу (HS-SCCH) передається з RNC до ватись, і загальне корисне навантаження - 7 байбазової станції. Відповідно, контроль потужності тів. HS-SCCH для HS-DSCH може бути ефективно Фіг.15 відображає структуру формату додатвиконаний в 3GPP асинхронній системі та UE. кового контрольного пакету для контролю потужДодатково, використовуючи контрольний паності HS-SCCH, використаного для HS-DSCH кет та повідомлення, показник відхилення потужвідповідно до шостого варіанту втілення цього ності (РО) може бути належно визначеним відповинаходу. відно до того, як радіоканал встановлений, Контрольний пакет відповідно до шостого вавідповідно до пересування UE, відповідно до змін ріанту втілення включає однобайтове поле CFN, у кількості радіоканалів або відповідно до статусу більше щонайменше на 7 розрядів поле РО HSсоти (основна або неосновна сота) в базовій стаSCCH, поле PO_primary HS-SCCH, поле нції, що передає загальний канал контролю, і PO_nonprimary HS-SCCH та запасне поле розпісля цього інформація передається до базової ширення. Поле CFN може бути виключено. Довстанції, в силу чого робота HS-DSCH може бути жина поля РО HS-SCCH, поля PO_primary HSполіпшена. SCCH та поля PO_nonprimary HS-SCCH може Інакше кажучи, в цьому винаході перше поле змінюватись і загальне корисне навантаження не РО для передачі показника РО для за відсутності перевищує 3 байти. переходу або у випадку гнучкого переходу Таким чином, контрольний пакет відповідно DPCCH, друге поле РО для передачі показника до п'ятого та шостого варіантів втілення цього РО використаного для основної соти та третього винаходу надає показник РО для м'якого перехополя РО для передачі показника РО, використаду, показник РО_ргітагу для основної соти та поного для неосновної соти, вибірково виконуються казник PO_nonprimary для неосновної соти до в контрольному пакеті, так що потужність перебазової станції. Таким чином, базова станція видачі HS-SCCH може належним чином контролюбирає один або декілька показників відхилення ватись відповідно до змін стану радіоканалу. потужності, переданих через контрольний пакет Вищезазначені втілення та переваги є лише Фіг.14 та 15 залежно від знаходження DPCCH в ілюстративними і не повинні тлумачитись як такі, гнучкому переході і відповідно до того, де знахощо обмежують цей винахід. Ця доктрина може диться основна сота у випадку гнучкого перехобути з готовністю застосована в інших типах ападу, використовуючи ідентифікацію (ID) соти ратури. Опис цього винаходу призначений бути SSDT, яку UE передає туди, та визначає потужілюстративним та не обмежувати можливості ність передачі HS-SCCH. Формули винаходу. Багато альтернативних варіСтруктура контрольного пакету для передачі антів, модифікацій та змін будуть очевидними показника РО HS-SCCH в матриці користувача для кваліфікованих фахівців. У Формулі винахобула описана. ду, пункти значення-плюс-функції (means-plusВ цьому винаході контроль потужності HSfunction) призначені для висвітлення описаної тут SCCH може бути виконаний шляхом додавання структури як такої, що виконує наведену функцію, параметру відхилення потужності для HS-SCCH і не лише структурних еквівалентів, але й еквівадля повідомлення NBAP або повідомлення лентних структур. RNSAP, що використані в площині контролю. Тобто, коли конфігурація радіоканалу або оточення змінюються як у випадку гнучкого переходу 17 75994 18 19 75994 20 21 Комп’ютерна верстка Т. Чепелева 75994 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
